血氧的读法见过了。今天是温湿度：要先触发转换再读。有的料在总线上根本不应答，那是硬件边界。

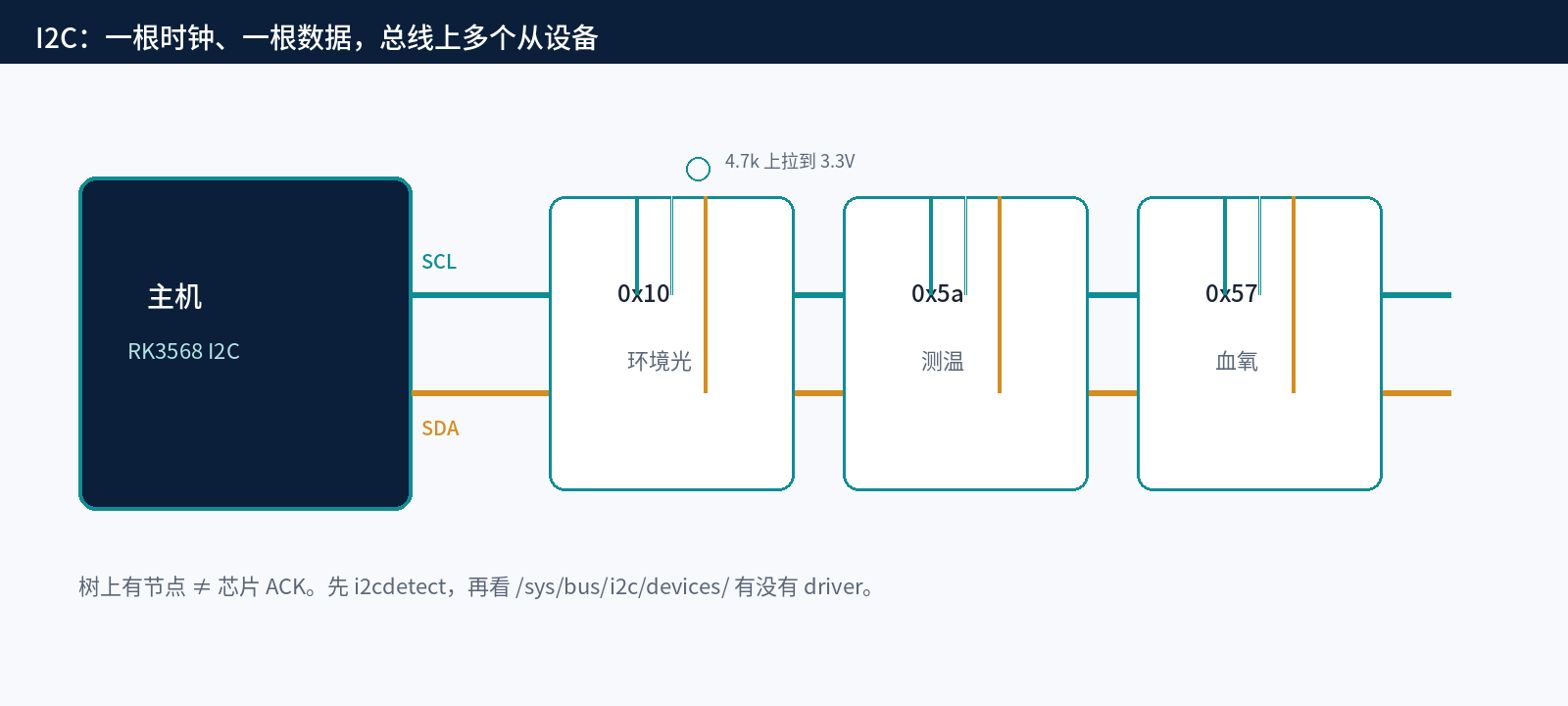

同一条 i2c1 上，环境光 0x10 能出数，红外测温 0x5a 能出数，血氧 0x57 轮询 FIFO 也能出数。轮到 HDC1080，地址 0x40，很多人会在这里浪费两天。

症状很统一：设备树写了节点，/sys/bus/i2c/devices/1-0040 在，driver 软链指着 hdc100x，IIO 也枚举出来了。一读温度，ENXIO。dmesg 里有一句冷冰冰的：

hdc100x 1-0040: cannot set seq config

这句话的意思不是「序列模式配错了再改一版驱动就好」。意思是：驱动往 0x40 写配置寄存器，芯片连 ACK 都没有。 总线在，地址在设备树里，硅片没说话。

这章把协议讲死，把「组合读会重触发」这个坑讲死，再把「部分板子 0x40 完全 NACK」定性成硬件。软件层不要空转。同类芯片可以看 AHT20，地址 0x38——很多底板把温湿度备在这颗上，DTS 里常常 disabled，因为 HDF 传感器模型想独占。

---

1. 先把一次失败走完，免得你重复交学费

工程上真实发生过的顺序，我按时间摊开。你对照自己的日志，卡在哪一步就从哪一步跳出来。

第一天，按 IIO 习惯找名字。

hdc shell
for d in /sys/bus/iio/devices/iio:device*; do
    echo -n "$d  "
    cat $d/name
done

环境光叫 veml6040，红外叫 mlx90614，温湿度呢？没有 hdc1080 这几个字母。有人以为驱动没编进来，打开 menuconfig，打开 CONFIG_HDC100X，重编内核，刷 boot_linux。半小时后名字还是没有 hdc1080。

因为它就叫 1-0040：i2c 总线号 + 7 位地址。hdc100x.c 把 indio_dev->name 设成了 client 的名字，不是芯片型号字符串。findIio("hdc1080") 永远空，findIio("0040") 才能撞上。

第二天，找到了 1-0040，读 in_temp_raw 恒 ENXIO。

去看驱动。probe 里写序列模式配置，返回值没查。写失败照样 iio_device_register。于是 sysfs 里设备「在」，第一次真正读才暴露 NACK。dmesg 翻到：

hdc100x 1-0040: cannot set seq config

有人开始改驱动：序列模式 ACQ_MODE 翻来覆去、msleep(20) 加长、每次读前重写 config。两次内核重建，现象不变。

第三天，放弃 IIO，用户态 /dev/i2c-1 按手册裸跑。

写 config 到 0x02，ioctl 返回 -1。和内核走的是同一条电气通路。0x10、0x57、0x5a 在同一根 SDA/SCL 上 ACK 正常。结论到这里才能下：0x40 这颗在这颗模块上电气不应答。 量芯片 VDD 脚（不是连接器上的 3.3 V 总线上），看独立 LDO 有没有出来。虚焊、LDO 没焊、芯片本身死，都不是 C 能救的。

如果你的板子写 config 是成功的，后面的协议章节对你有用。如果是 NACK，读到第 8 节「定性硬件」就可以停，去 AHT20。

---

2. 通信怎么走

HDC1080 是 I2C，但转换时序像「启动一次 ADC，过一会儿来取结果」。

寄存器（16 位宽，高字节先）：

指针	含义
0x00	温度。写这个指针 = 触发转换
0x01	湿度。单独测湿时写它
0x02	配置。bit12 是序列模式 ACQ_MODE：1 表示一次触发温+湿

序列模式（本章用的）时序：

主机                    HDC1080
  |                        |

  |--S 0x40+W  0x02  0x10 0x00  P-->   写 config = 0x1000
  |                        |
  |--S 0x40+W  0x00  P------>         只写指针，不带数据，开始转
  |                        |  内部 ADC，约 15 ms 温 + 湿
  |         (等 20 ms)     |
  |--S 0x40+R  4 bytes  P-->         裸读：T_H T_L H_H H_L

换算：

T = rawT / 65536 * 165 - 40     单位 ℃
H = rawH / 65536 * 100          单位 %RH

rawT、rawH 都是大端 16 位。

禁止组合读。 组合读是：

S 0x40+W  0x00  Sr 0x40+R  4bytes P

对很多 EEPROM 风格的芯片这叫「设地址再读」。对 HDC1080，写 0x00 本身就是触发。你组合读的时候又写了一次 0x00，芯片刚转完（或者还在转）被重新砸进转换，读的那一拍总线上空的，NACK 或者读到 0。手册要求触发之后只发读，不再发寄存器地址。第 33 章的 i2cRdPlain 就是为它准备的。

单独测温度也可以：config 不打开序列位，写指针 0x00，等 7～15 ms，裸读 2 字节。本章用序列模式一次拿温湿，少一次总线事务。

---

3. 设备树和内核驱动

device/board/rk/rk3568_evb/kernel/rk3568-evb-linux.dts
kernel/linux/linux-5.10/drivers/iio/humidity/hdc100x.c

&i2c1 {
    status = "okay";
    clock-frequency = <100000>;   /* 400 kHz 上这颗也不稳 */

    hdc1080: hdc1080@40 {
        compatible = "ti,hdc1080";
        reg = <0x40>;
        status = "okay";
    };

    /* 同类：AHT20 / DHT20，地址 0x38。
     * 若 HDF 传感器模型要独占，内核节点保持 disabled。 */
    aht20: aht20@38 {
        compatible = "aosong,aht20";
        reg = <0x38>;
        status = "disabled";
    };
};

compatible 用 ti,hdc1080 或 ti,hdc100x，驱动同一份。CONFIG_HDC100X=y 三处同步。

打开驱动看 probe，你要自己确认那句「写 config 失败仍然注册」：

/* hdc100x.c 里大意如此，行号随版本浮动 */
if (hdc100x_update_config(data) < 0)
    dev_err(&client->dev, "cannot set seq config");
/* 注意：这里常常没有 return 那个错误，后面照样 iio_device_register */

所以验收 不要 以「有没有 IIO 设备」为准，以「写 0x02 成不成功」为准。

i2c1 上 0x40 还有别的居民：RK8600 一类 CPU 供电芯片在 i2c0 上也是 0x40，那是另一条总线，别看花眼。i2cdetect -y -r 1 看到的 40 才是这颗温湿度。

---

4. 完整 C：照手册跑，写 config 失败立刻退出

存成 hdc1080_tool.c。

#include <stdio.h>
#include <stdint.h>
#include <string.h>
#include <unistd.h>
#include <fcntl.h>
#include <errno.h>
#include <sys/ioctl.h>

#ifndef I2C_RDWR
#define I2C_RDWR 0x0707
#endif
#ifndef I2C_M_RD
#define I2C_M_RD 0x0001
#endif

struct i2c_msg {
    uint16_t addr;
    uint16_t flags;
    uint16_t len;
    uint8_t *buf;
};
struct i2c_rdwr_ioctl_data {
    struct i2c_msg *msgs;
    uint32_t nmsgs;
};

#define ADDR 0x40
#define REG_TEMP 0x00
#define REG_CONF 0x02

static int i2cWr(int fd, uint8_t addr, uint8_t reg, const uint8_t *data, int len)
{
    uint8_t b[24];
    int i;
    b[0] = reg;
    for (i = 0; i < len && i < 23; i++)
        b[1 + i] = data[i];
    struct i2c_msg m = { addr, 0, (uint16_t)(len + 1), b };
    struct i2c_rdwr_ioctl_data d = { &m, 1 };
    return ioctl(fd, I2C_RDWR, &d);
}

static int i2cRdReg(int fd, uint8_t addr, uint8_t reg, uint8_t *data, int len)
{
    struct i2c_msg m[2] = {
        { addr, 0, 1, &reg },
        { addr, I2C_M_RD, (uint16_t)len, data }
    };
    struct i2c_rdwr_ioctl_data d = { m, 2 };
    return ioctl(fd, I2C_RDWR, &d);
}

/* 裸读：S addr+R data... P。指针必须已经在芯片里。 */
static int i2cRdPlain(int fd, uint8_t addr, uint8_t *data, int len)
{
    struct i2c_msg m = { addr, I2C_M_RD, (uint16_t)len, data };
    struct i2c_rdwr_ioctl_data d = { &m, 1 };
    return ioctl(fd, I2C_RDWR, &d);
}

static int read_once(int fd, double *t, double *h, int use_combined)
{
    uint8_t cfg[2] = { 0x10, 0x00 };     /* 0x1000，序列模式 */
    uint8_t buf[4] = { 0, 0, 0, 0 };
    unsigned tr, hr;
    int r;

    r = i2cWr(fd, ADDR, REG_CONF, cfg, 2);
    if (r < 0) {
        fprintf(stderr,
            "ERR:HDC1080 写 config 被拒 (0x40 在 i2c1 不应答)\n"
            "同总线 0x10/0x57/0x5a 若正常，这是硬件，不要再改软件。\n");
        return -1;
    }

    /* 触发：只写指针 0x00，len=0 */
    r = i2cWr(fd, ADDR, REG_TEMP, NULL, 0);
    if (r < 0) {
        fprintf(stderr, "ERR:HDC1080 写指针 0x00 被拒\n");
        return -1;
    }
    usleep(20000);

    if (use_combined) {
        /* 错误示范：会重触发。工具加这个开关，只为让你看它怎么死。 */
        r = i2cRdReg(fd, ADDR, REG_TEMP, buf, 4);
        if (r < 0) {
            fprintf(stderr, "ERR:组合读被拒（预期中的失败，改回裸读）\n");
            return -1;
        }
    } else {
        r = i2cRdPlain(fd, ADDR, buf, 4);
        if (r < 0) {
            fprintf(stderr, "ERR:HDC1080 裸读 4 字节被拒\n");
            return -1;
        }
    }

    tr = ((unsigned)buf[0] << 8) | buf[1];
    hr = ((unsigned)buf[2] << 8) | buf[3];
    *t = tr / 65536.0 * 165.0 - 40.0;
    *h = hr / 65536.0 * 100.0;
    printf("raw T=%u H=%u  ->  温度 = %.1f C   湿度 = %.0f %%RH\n",
           tr, hr, *t, *h);
    if (tr == 0 && hr == 0)
        printf("注意: 全 0，像没转完或读错方式。确认没用组合读、等够 20 ms。\n");
    return 0;
}

int main(int argc, char **argv)
{
    const char *dev = "/dev/i2c-1";
    int combined = 0;
    int loop = 0;
    int fd, i;
    double t = 0, h = 0;

    for (i = 1; i < argc; i++) {
        if (strcmp(argv[i], "combined") == 0)
            combined = 1;
        else if (strcmp(argv[i], "loop") == 0)
            loop = 1;
    }

    fd = open(dev, O_RDWR);
    if (fd < 0) {
        fprintf(stderr, "open %s: %s (chmod 0666?)\n", dev, strerror(errno));
        return 1;
    }

    do {
        if (read_once(fd, &t, &h, combined) < 0) {
            close(fd);
            return 1;
        }
        if (loop)
            sleep(1);
    } while (loop);

    close(fd);
    return 0;
}

编译与第 36 章同一套工具链：

OHOS=$HOME/code/OpenHarmony
CLANG=$OHOS/prebuilts/clang/ohos/linux-x86_64/llvm/bin/clang
SYSROOT=$OHOS/prebuilts/ohos-sdk/linux/11/native/sysroot

$CLANG --target=arm-linux-ohos --sysroot=$SYSROOT -O2 -Wall \
  -Wl,--dynamic-linker=/system/lib/ld-musl-arm.so.1 \
  -o hdc1080_tool hdc1080_tool.c

hdc file send hdc1080_tool /data/local/tmp/hdc1080_tool
hdc shell chmod 0755 /data/local/tmp/hdc1080_tool
hdc shell chmod 0666 /dev/i2c-1

活芯片的期望：

hdc shell /data/local/tmp/hdc1080_tool
# 温度 = 26.3 C   湿度 = 48 %RH

hdc shell /data/local/tmp/hdc1080_tool loop
# 对着芯片呼气，湿度往上爬，离开回落

死芯片的期望，必须是 ERR，不许算出 25 ℃ 这种「看起来合理」的假数：

hdc shell /data/local/tmp/hdc1080_tool
# ERR:HDC1080 写 config 被拒 (0x40 在 i2c1 不应答)

故意用组合读，活芯片也可能翻车：

hdc shell /data/local/tmp/hdc1080_tool combined
# ERR:组合读被拒
# 或 raw 全 0

把这条留在实验记录里：同一颗活芯片，只换读方式就失败。以后有人说「I2C_RDWR 两段式更标准」，你把这条命令甩给他。

---

5. 排障：从 IIO 名字到芯片脚

5.1 总线还在吗。

i2cdetect -y -r 1

10、57、5a 在，40 是 --：芯片没 ACK，后面全部是硬件问题。40 显示 UU：内核驱动占着，用户态通常仍能 I2C_RDWR；若不能，unbind：

echo 1-0040 > /sys/bus/i2c/drivers/hdc100x/unbind

5.2 dmesg 一句定音。

dmesg | grep -i hdc

cannot set seq config 出现过，就不要再猜 IIO 通道名、scale、offset。那是写 0x02 失败。用户态工具会打出同一件事的人话。

5.3 量电压。

连接器上的 3.3 V 有电，不代表芯片 VDD 脚有电。这类模块经常给温湿度单独一颗 LDO。表笔要挨着芯片电源脚。0 V：跟 LDO、虚焊。3.3 V 仍 NACK：芯片死或地址脚被焊成别的值（HDC1080 地址是固定 0x40，没有地址脚可改，所以更像死芯片或 SDA 没接到这颗）。

5.4 别在 400 kHz 上自欺。

i2c1 曾经 400 kHz，MLX90614 先罢工，HDC1080 也不稳。已经降到 100 kHz 仍然 NACK，就不是速率问题。不要把时钟来回改当进度。

5.5 IIO 读法（仅活芯片、且你想走内核时）。

BASE=/sys/bus/iio/devices/iio:deviceN   # name 含 0040
cat $BASE/name
cat $BASE/in_temp_raw
cat $BASE/in_temp_offset
cat $BASE/in_temp_scale
cat $BASE/in_humidityrelative_raw

hdc100x 的换算和用户态公式同类，但 offset/scale 拆法以 sysfs 为准。读 raw 得到 ENXIO，立刻回头跑用户态工具，不要在 sysfs 上循环。

5.6 和 RK8600 搞混。

ls /sys/bus/i2c/devices/
# 0-0040 可能是 i2c0 上的供电芯片
# 1-0040 才是 i2c1 上的 HDC1080

对 0-0040 发温湿度协议，轻则 NACK，重则 CPU 供电被你写乱。工具写死 /dev/i2c-1。

---

6. ArkTS：一次读取，失败文案要诚实

index.d.ts：

export const hdc1080Read: () => string;

页面：

import board from 'libboard.so';

@Entry
@Component
struct HdcPage {
  @State line: string = '点「读温湿度」。若写 config 被拒，是硬件，不要反复点。';

  build() {
    Column() {
      Text('HDC1080 温湿度').fontSize(20).margin({ bottom: 8 })
      Text('i2c1 地址 0x40。触发后裸读 4 字节，禁止组合读。')
        .fontSize(14).fontColor('#666').margin({ bottom: 12 })
      Button('读温湿度').onClick(() => {
        this.line = board.hdc1080Read();
      })
      Text(this.line).fontSize(16).margin({ top: 16 }).fontColor('#1565C0')
    }
    .padding(16)
    .width('100%')
    .alignItems(HorizontalAlign.Start)
  }
}

NAPI 把 read_once 包一层，成功返回 "温度 = 26.3 °C 湿度 = 48 %"，失败把 ERR:HDC1080 写config被拒 原样交上去。不要 在失败时返回 "--" 或上次的 26 ℃。界面上要让人看见「被拒」。

循环刷新的话间隔 1 秒够了。每次循环都要走完整触发+20 ms+裸读，不能假设芯片会自己更新一个保持寄存器。

---

7. 同类对照：AHT20 @ 0x38

HDC1080 这条线若定性硬件，温湿度演示还可以走 AHT20（有的料单写成 DHT20，同一颗核）。地址 0x38，也在 i2c1。

协议和 HDC 不同，不要复用 i2cRdPlain 那套指针：

1. 软复位、等 20 ms。
2. 发触发命令 0xAC 0x33 0x00。
3. 等 80 ms。
4. 读 6～7 字节，里面是状态 + 20 bit 湿 + 20 bit 温。

DTS 里那颗 aht20@38 默认 disabled，常见原因：HDF 传感器模型要在 HCS 里声明同一地址，两边一起 okay 会抢。你走用户态 i2c-dev 时，保持内核节点 disabled，HCS 里也别同时开。只留 i2c1 控制器本身。

i2cdetect -y -r 1 在 0x38 看到 ACK，再写 AHT20 的工具。没 ACK 就同样是硬件或没贴这颗。本章不把 AHT20 的完整 C 展开，避免两套时序缠在一起。你要写的时候，独立文件 aht20_tool.c，不要在 hdc1080_tool.c 里加 if (chip==aht)。

---

8. 定性硬件之后做什么

写进测试记录，一行就够：

HDC1080 @ i2c1 0x40：写 config NACK。同总线 VEML6040/MAX30100/MLX90614 ACK。
dmesg: hdc100x 1-0040: cannot set seq config。用户态 I2C_RDWR 同样拒。
结论：硬件。不改驱动。备选 AHT20@0x38。

然后停。不要：

• 再降 I2C 速率到 50 kHz、10 kHz「试试看」；
• 把 compatible 改成 hdc1008 碰运气；
• 在 ArkTS 里 catch 住错误显示 25 ℃ 25% 以免「页面难看」；
• 为了过验收去模拟一组数。验收方拿同一套工具跑，假数撑不过现场。

活芯片的验收才是呼气湿度变。死芯片的验收是 工具稳定打出 ERR，记录里写硬件。两种都叫「这章做完了」。没做完的是：明明 NACK，还在改软件。

---

9. 坑

IIO 名字。 hdc1080 搜不到。搜 0040。更好的办法是根本不靠 IIO。

probe 成功幻觉。 驱动作者省了一次 return ret。你要用写 config 的返回值当活口。

组合读。 第 33 章把 i2cRdReg 讲得太好，到这颗芯片要收起来。HDC 用 i2cRdPlain。MAX30100 用 i2cRdReg。PAJ7620 用 i2cRdReg。按芯片选，不要按喜好选。

20 ms 不够就加到 30 ms，不要减到 5 ms。 手册给的转换时间是上限附近。提前去读，NACK 或全 0。

len=0 的写。 i2cWr(..., NULL, 0) 只发寄存器地址。有人改成发一个 0x00 数据字节，芯片理解成往温度寄存器写数据，行为未定义。

和 CPU 供电 0x40 抢脑子。 总线号必须是 1。

HDF 同时开。 若 HCS 里也声明了温湿度 I2C 从设备，用户态偶发 NACK。二选一。

呼气验收对着模块外壳吹。 要靠近传感窗口。隔着塑料壳，湿度变化慢，别一秒钟没变就判死。活芯片 loop 模式看趋势，10 秒窗口。

---

10. 验收

活芯片：

1. hdc1080_tool 打出室温附近的温度（15～35 ℃ 这个宽范围），不是 0，不是 -40。
2. loop 对着窗口呼气，湿度上升至少几个百分点，离开后回落。
3. combined 参数下失败或全 0，证明你真的理解了裸读。
4. 应用按钮读一次，文案带单位 ℃ 和 %。

死芯片：

1. 工具 ERR，dmesg 有 cannot set seq config（若内核驱动还绑着）。
2. i2cdetect 上 0x10/0x57/0x5a 仍在。
3. 记录表写「硬件」，备选 AHT20 的地址 0x38 是否 ACK 另测一行。
4. 应用显示 ERR 原文，不显示假温湿度。

---

对照：AHT20 在 0x38，协议不是这一套

HDC1080 判死之后，同总线常备一颗 AHT20（也有人写作 DHT20，I2C 地址一样是 0x38）。它不是「换个地址的 HDC1080」。

AHT20 典型流程：

1. 软复位、等 20 ms 以上。
2. 写初始化命令。
3. 发触发测量，等 80 ms 量级。
4. 读 6 字节，里面塞了状态、湿度 20 位、温度 20 位。

把它套进本章的「写 0x02 = 0x1000，再裸读 4 字节」，会得到一堆无意义的数，或者 NACK。DTS 里 aht20@38 常常 disabled，是因为 HDF 传感器模型想独占这颗。内核 IIO 和 HDF 同时 bind，必有一方失败。

对照实验只做一件事：

i2cdetect -y -r 1
# 看 38 这一格是 UU、38，还是 --

--：这颗也不在，温湿度这条产品线要换模块或修硬件。
38：芯片 ACK，没有驱动占着，用户态可以按 AHT20 协议另写工具。
UU：已经有驱动或 HDF 占着，先查是谁，再决定还让不让用户态碰。

不要把 HDC1080 的公式用在 AHT20 的 20 位字段上。不要把 AHT20 的 6 字节当 HDC1080 的 4 字节。料号不同，时序不同。

0x40 完全 NACK、0x38 有 ACK：验收表写成「HDC1080 硬件不应答，温湿度改测 0x38」。这比再交两次内核、再猜一遍 IIO 名字要诚实。

---

路径清单

路径	用途
`device/board/rk/rk3568_evb/kernel/rk3568-evb-linux.dts`	`hdc1080@40`、`aht20@38`
`kernel/linux/linux-5.10/drivers/iio/humidity/hdc100x.c`	内核驱动，注意写 config 失败路径
`kernel/linux/linux-5.10/Documentation/devicetree/bindings/iio/humidity/hdc100x.txt`	绑定
defconfig `CONFIG_HDC100X=y`	三处同步
`/dev/i2c-1`	用户态
`/sys/bus/i2c/devices/1-0040/`	节点与 driver 软链
`/sys/bus/iio/devices/iio:deviceN/name`	常为 `1-0040`
`hdc1080_tool.c`（本章）	验收工具
`libboard.so` 的 `hdc1080Read`	应用

---

万用表怎么量，才叫「定性硬件」

软件停手之后，还差一次电。连错测量点会得出假结论。

连接器上的 3.3 V 有电，只说明排针供电到了模块板。HDC1080 往往有自己的小 LDO，输出才进芯片 VDD。量连接器、芯片照样没电，dmesg 仍然 cannot set seq config。表笔要碰到 芯片 VDD 脚对地，不是排针丝印 3V3。

SDA、SCL 对地应能看到上拉带来的高电平（接近 3.3 V）。两根都接近 0：上拉没焊，或某颗从设备把总线卡死。这时 0x10/0x57/0x5a 也会一起消失，不是 HDC1080 单独的事。只有 0x40 NACK、邻机正常：总线健康，问题在这颗从设备的供电、虚焊、地址脚、死芯。

不要为了「再试一次软件」把 i2c1 改回 400 kHz。那会把已经能绑上的红外测温打掉，换来 HDC1080 依然 NACK。速率不是这颗的救命稻草。

记录表建议三行，以后的人就不必再编两次内核：

i2c1 100 kHz
0x10 ACK / 0x57 ACK / 0x5a ACK / 0x40 NACK
hdc100x: cannot set seq config
用户态写 0x02 同样失败
结论：硬件，改测 0x38 或换模块

工具同样 32 位 musl。多一个开关值得当面跑一次：

hdc shell /data/local/tmp/hdc1080_tool
# 成功：温度接近室温，对着芯片呼气，湿度往上跳
hdc shell /data/local/tmp/hdc1080_tool combined
# 预期失败或全 0。这就是「禁止组合读」的现场，不是工具写错。

写 config 已经 ERR 的板子，combined 不必跑。再跑也是 NACK，只会让人以为还有软件空间。把 ERR 原文和 i2cdetect 那一行贴进记录表，这章对这颗硬件就算闭合。

ArkTS 调 hdc1080Read，返回值是带单位的字符串，或者 ERR: 开头。界面遇到 ERR: 原样显示，不要解析成 0 ℃ / 0 %——那会让下一个人以为芯片活着、房间真的在冰点。按钮就一个「读温湿度」，成功再加一个「连续读」看呼气。

NAPI 里写 config 失败立刻 return，不要兜底返回上次缓存。缓存会把硬件 NACK 伪装成「数值卡住」。

hdc shell "cat /proc/partitions"
hdc shell "ls -l /dev/i2c-1 /dev/ttyS0"
hdc shell "dmesg | grep -E 'i2c|mlx|hdc|uart0|vcc-camera' | tail -30"

上面三条在换模块、改 dts、刷完分区之后各跑一次，比在应用里加 log 便宜。输出贴进记录，下一轮对照。

---

系列第 37 篇　·　芯片：瑞芯微 RK3568　·　OpenHarmony 4.1（API 11）　·　Linux 5.10
