前四期把 ReconRoom 从“能创建 Session”推进到了“能筛帧、能暂停恢复、遇到系统压力还能把任务接回来”。做到这里以后，我原本以为剩下只是把结果保存一下。

实际跑完整条链路才发现，重建结束和结果可用，中间还隔着一层很容易被忽略的工程问题：输出文件到底有没有真的写完整。

这次我没有继续改采集页，而是把注意力放到重建完成后的 40 多秒。任务 recon_20261002_05 已经到 100%，应用仍然要完成 PLY 写出、MP4 预览生成、目录固化和完整性校验。最终这轮生成 1,284,560 个高斯点，PLY 文件 84.6 MB，预览视频 27.4 MB，整个结果写出阶段耗时 46 秒。

一、重建 100% 以后，我不再立刻显示“已完成”

前一版最明显的问题，是重建回调结束以后页面直接切到 COMPLETED。用户看到的是“完成”，此时结果文件可能还没有写完。

这个差别在短任务里不明显。真正跑到 80 MB 以上的模型后，保存阶段已经足够长：页面先提示完成，用户马上离开，下一次进入结果页却发现文件还没出现，看起来就像结果丢了。

所以 ReconRoom 现在把后半段状态拆开：

RECONSTRUCTING
→ RECON_FINISHED
→ SAVING_PLY
→ SAVING_MP4
→ VERIFYING
→ RESULT_SAVED

RECON_FINISHED 只表示计算阶段结束，不代表业务任务结束。真正允许进入模型查看页的是 RESULT_SAVED。

这次任务的数据固定为：

taskId: recon_20261002_05
reconstruction: 100%
gaussian points: 1,284,560
PLY: 84.6 MB
MP4: 27.4 MB
save cost: 46 s
verify: PASSED

这些数字同时放进正文、日志和最终运行图里。后面如果结果页出现大小不一致，不需要猜“是不是配图写错”，先查 manifest 就能定位。

二、结果写出仍然属于 Session 生命周期的一部分

官方的 Spatial Recon Kit 链路里，重建完成后可以通过 HMS_SpatialRecon_SaveResultToFile 保存结果，技术解读中给出了 PLY 与 MP4 两类输出。这里我没有让页面直接拼 Native 参数，而是继续沿用前几期的 ReconManager → Native Adapter 结构。

这段代码解决的是“同一个 Session 被两个保存动作同时抢占”的问题。项目里我把 PLY 和 MP4 串行写出：

#include "spatial/spatial_recon_interface.h"

HMS_SpatialReconStatus SaveResult(
    HMS_SpatialRecon_Session* session,
    bool saveVideo)
{
    if (session == nullptr) {
        return SPATIAL_RECON_STATUS_INVALID_PARAM;
    }

    HMS_SpatialRecon_ModelWriteInfo info {};
    info.modelFormat = saveVideo
        ? SPATIAL_RECON_OUTPUT_FORMAT_MP4
        : SPATIAL_RECON_OUTPUT_FORMAT_PLY;

    return HMS_SpatialRecon_SaveResultToFile(
        session,
        &info,
        nullptr
    );
}

枚举和值以当前 SDK 头文件为准，工程里不把这些常量重新复制到 ArkTS 层。

这里有一个很实际的限制：保存结果时不要把它当成完全独立于重建 Session 的文件工具。当前工程仍然把它视为 Session 生命周期的尾部操作。只有 PLY、MP4 都结束，并完成校验以后，Manager 才允许销毁 Session。

这和第一篇的“页面退出不能顺手 DestroySession”是同一件事：资源真正结束的时机由任务决定，不由 UI 决定。

三、目录结构必须从“能写进去”升级到“以后还能认出来”

最开始所有文件都放在：

/data/storage/el2/base/files/ReconRoom/result/

跑到第五期时这个结构已经不够用了。一次失败重试、一次 MP4 重新生成，就可能把前一轮结果覆盖掉。

现在每个任务使用独立目录：

ReconRoom/
└── recon_20261002_05/
    └── result/
        ├── room_20261002_05.ply
        ├── preview_20261002_05.mp4
        └── manifest.json

这个结构有三个好处。

一是 taskId 就是磁盘上的业务边界；二是 PLY、预览视频和描述文件天然属于同一个结果；三是后面做清理时可以整目录回收，不需要在一个公共目录里猜哪些文件属于同一任务。

我没有把临时文件和最终文件混在一起。写出过程先进入 staging，全部成功后才把结果视为正式资产。即使应用在中途被终止，下一次启动看到 staging 目录，也知道它是“不完整任务”，不会把半个 PLY 当成正常模型。

四、文件存在并不代表文件已经可用

这一轮真正让我改代码的，是一次“文件明明存在，模型却加载失败”。

原因并不神秘：保存过程刚创建文件时，目录里已经能看到文件名，但文件大小还在增长。旧代码只是 accessSync() 成功就认为保存完成，判断太早。

我给 ResultArtifactStore.ets 加了一层结果检查。这个代码解决的是“文件存在但仍然为空或尺寸异常”的问题：

import { fileIo } from '@kit.CoreFileKit'

export interface ArtifactMeta {
  name: string
  path: string
  minBytes: number
}

export class ResultArtifactStore {
  verifyFile(meta: ArtifactMeta): number {
    const stat = fileIo.statSync(meta.path)

    if (stat.size < meta.minBytes) {
      throw new Error(
        `RESULT_FILE_INCOMPLETE: ${meta.name}, size=${stat.size}`
      )
    }

    return stat.size
  }

  verifyAll(files: ArtifactMeta[]): number {
    let total = 0

    files.forEach((item: ArtifactMeta) => {
      total += this.verifyFile(item)
    })

    return total
  }
}

这里故意没有把“84.6 MB”写成固定阈值。每次重建内容不同，模型大小本来就会变化。minBytes 只是用于拦截明显为空、只写了文件头、或者中途失败的结果。

正式产品还可以继续加入摘要校验、版本字段和格式检查。ReconRoom 当前阶段先做一个工程上足够明确的判断：三个预期文件都存在、大小合理、任务 ID 匹配，才进入 PASSED。

五、manifest 不是为了好看，它是结果资产的索引

第五期新增的另一个模块是 ResultManifestStore.ets。

之前项目恢复依赖 task.json，它描述的是“任务过程”。现在结果已经落盘，还需要一份只描述“结果资产”的文件。

本轮 manifest 的核心内容类似：

{
  "taskId": "recon_20261002_05",
  "state": "RESULT_SAVED",
  "pointCount": 1284560,
  "saveCostMs": 46000,
  "files": [
    {
      "name": "room_20261002_05.ply",
      "size": 88709530
    },
    {
      "name": "preview_20261002_05.mp4",
      "size": 28730982
    }
  ],
  "verify": "PASSED"
}

这里我更在意的是 state 和文件元数据，而不是把几十个运行指标都塞进去。

manifest 的职责很克制：告诉后续模块，这个任务最终产生了什么、文件在哪里、保存是否通过校验。像采集过程中被过滤了多少帧、系统压力升到过哪一级，这些属于任务日志，不该继续堆在结果清单里。

有了这层以后，第六期加载模型时就不需要重新扫描目录。结果页先读 manifest，再把确认过的模型 URI 交给渲染模块。

六、保存进度必须和重建进度分开显示

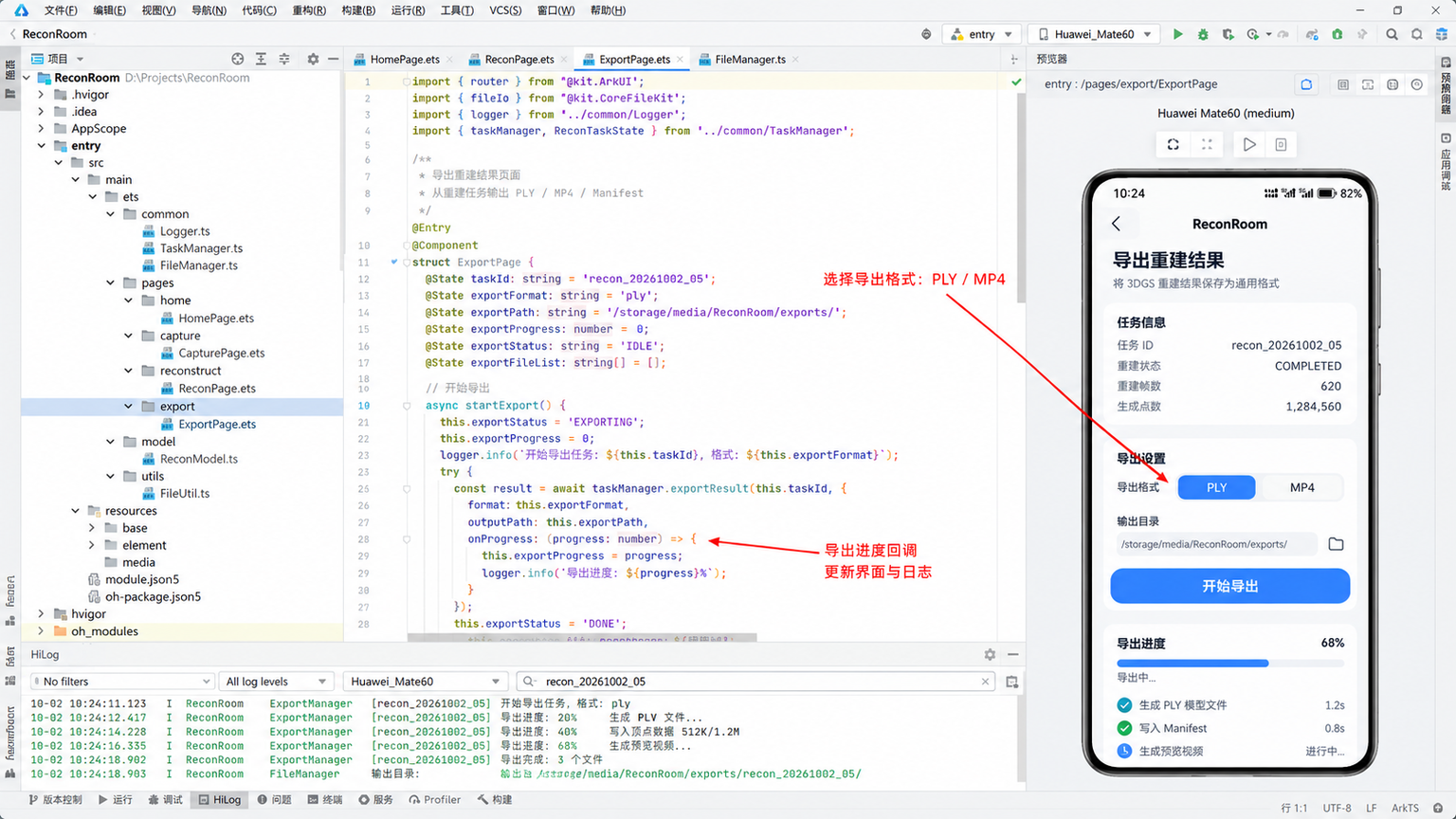

第五期的 DevEco 图里，我专门保留了保存过程，而不是只截一张 100% 的结果页。

截图中的任务仍然是：

recon_20261002_05

重建本身已经结束，但结果写出还在继续。HiLog 分开打印：

save PLY start
save PLY success
save MP4 start
save MP4 success
manifest committed
verify PASSED

这个拆分对排查很有用。

假如模型文件已经生成、MP4 失败，任务不需要重新跑一遍 3DGS 重建；只要保留 Session 和中间结果，就可以针对保存阶段继续处理。反过来，如果 PLY 本身校验没过，就不能因为 MP4 恰好生成成功而把任务标成可用。

实际产品里我会把 PLY 看成核心资产，把 MP4 当成便于分享和预览的派生资产。两者都记录状态，但失败策略可以不同。

七、页面退出时，结果写出不能被 UI 生命周期误杀

这一段是第五期里最容易遗漏的生命周期问题。

用户看到重建 100% 后，很可能直接返回首页。旧实现里 aboutToDisappear() 会把页面相关对象全部清掉，保存回调也随之丢失。文件其实还在后台写，但 UI 再回来时没有人知道写到哪一步。

现在页面不持有 Native 保存任务，只订阅 ReconManager 的 ResultSnapshot：

export interface ResultSnapshot {
  taskId: string
  state: string
  saveProgress: number
  verifyState: 'WAITING' | 'PASSED' | 'FAILED'
}

@Entry
@Component
struct ResultPage {
  @State state: string = 'RECON_FINISHED'
  @State saveProgress: number = 0
  @State verifyState: string = 'WAITING'

  private unsubscribe?: () => void

  aboutToAppear(): void {
    this.unsubscribe = ReconManager.shared()
      .subscribeResult('recon_20261002_05', (s: ResultSnapshot) => {
        this.state = s.state
        this.saveProgress = s.saveProgress
        this.verifyState = s.verifyState
      })
  }

  aboutToDisappear(): void {
    this.unsubscribe?.()
    this.unsubscribe = undefined
  }
}

这里页面消失只取消订阅，不取消结果写出。

真正的取消动作必须从任务层发起，而且要明确告诉用户：当前是在取消“保存结果”，不是普通的返回页面。这样状态语义才不会被路由行为污染。

八、这一轮结束，ReconRoom 才真正拥有“可交付结果”

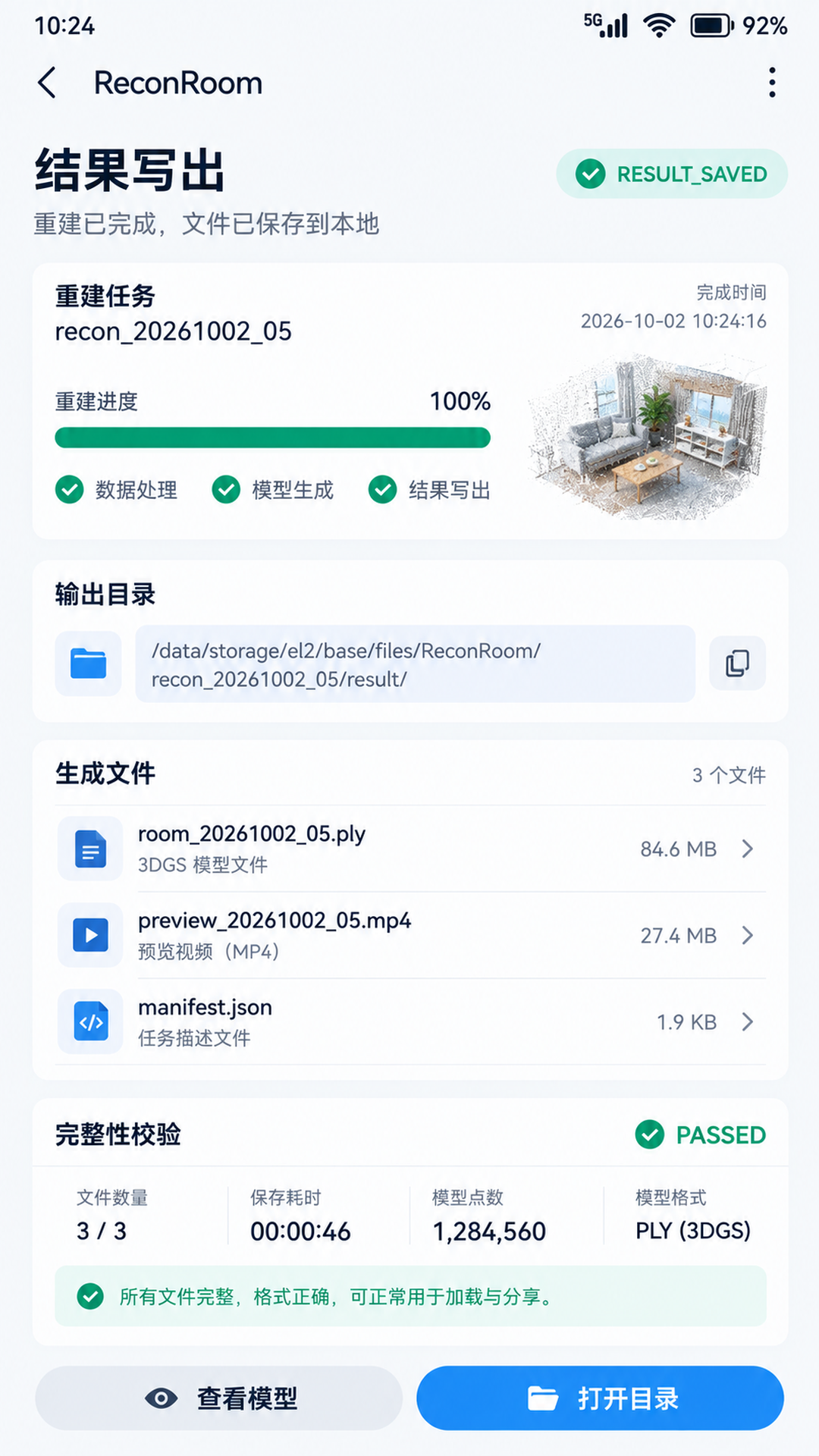

最终运行页不是一句“导出成功”，而是把可用资产列出来：

最终统一数据是：

taskId: recon_20261002_05
state: RESULT_SAVED
progress: 100%
pointCount: 1,284,560
PLY: room_20261002_05.ply / 84.6 MB
MP4: preview_20261002_05.mp4 / 27.4 MB
manifest: 1.9 KB
saveCost: 00:00:46
verify: PASSED

做到这里，前面四期的采集、位姿、暂停恢复、压力保护才终于有一个可以被别的页面消费的结果。

下一期也是这个系列最后一期，我不会再回到重建流程里加功能，而是从 manifest → model uri → GSPlugin.loadGSNode() 开始，把已经保存的结果真正放进 ArkGraphics 3D 场景。重点会落在三个问题上：首次加载时间、重复进入页面后的资源释放，以及长时间旋转观察时的帧率和内存是否稳定。

九、staging 目录解决的是“半成品看起来像成品”

第五期还有一个问题，是我在第二次中断测试才看到的。

当保存过程被系统打断时，PLY 文件名已经出现，甚至大小也不是 0。单看目录会误以为它已经是完整结果。下一次启动如果直接扫描 result/，就可能把半成品挂到“查看模型”按钮上。

所以现在保存过程不直接写最终目录，而是先进入：

ReconRoom/
└── recon_20261002_05/
    ├── staging/
    │   ├── room_20261002_05.ply.part
    │   └── preview_20261002_05.mp4.part
    └── result/

只有 Native 写出结束、文件大小检查通过、manifest 能够正常生成之后，Manager 才把 staging 结果提交到 result/。

这里的“提交”不是为了模仿数据库事务，而是给业务一个明确边界：staging 里的任何东西都不能出现在用户结果列表；result 里的内容必须通过完整性校验。

这样做以后，启动恢复逻辑也简单很多。应用启动时先扫描 staging，如果发现上一次遗留的 .part，就把任务标记为 SAVE_INTERRUPTED。能恢复就继续，不能恢复就提示重新生成派生文件；不会把一个中断状态伪装成成功状态。

1. PLY 成功、MP4 失败时，不应该一刀切成“任务失败”

这次我也调整了结果状态的粒度。

PLY 是后续 3DGS 加载的核心资产，MP4 更像预览和分享用的派生资产。如果 PLY 已经完整写出、校验也通过，而 MP4 因为空间不足或保存过程被打断，直接把整个任务改成 FAILED 并不合理。

现在结果层把它拆成：

modelState: READY
previewState: READY / FAILED / NOT_GENERATED
verifyState: PASSED / FAILED

最终业务判断是：modelState=READY && verifyState=PASSED 才允许进入模型页；MP4 失败只影响预览按钮，并给用户提供“重新生成预览”的入口。

这套区分也让重试成本低很多。用户不需要重新扫描房间，更不需要重新跑一次 3DGS；只重做失败的派生输出。

十、磁盘空间不是保存失败以后才去检查

大模型保存时，最差的处理方式是写到 90% 才发现空间不够。

ReconRoom 当前会在结果写出前先做一次空间预算。预算不是简单拿“上一轮文件大小”乘一个固定系数，而是按当前任务计划至少预留：

PLY 预计占用
+ MP4 预计占用
+ staging 同期占用
+ manifest / 临时元数据
+ 一段安全余量

因为 staging 和最终文件在提交瞬间可能同时存在，真正的峰值空间会高于最终结果目录本身。

如果预算不足，任务停在 RECON_FINISHED，不进入 SAVING_PLY。这样虽然用户要先清理空间，但至少不会产生一个写到一半的大文件。

我还给结果目录加了“按任务清理”的入口。清理时不根据扩展名逐个删，而是以 taskId 为单位回收整个任务结果。这样不会出现 PLY 删了、manifest 还在，结果列表里继续残留一条假记录。

1. 结果页的验收不是只看绿色对勾

第五期最后我做了六组反向测试：

保存过程中直接返回首页，确认任务继续；
保存到一半强制终止应用，重启后能够识别 staging 残留；
删除 MP4，确认 PLY 仍可以进入模型查看；
把 PLY 截断成很小的文件，完整性校验必须失败；
修改 manifest 中的 taskId，结果页必须拒绝加载；
连续生成两个任务，目录和状态不能互相覆盖。

这些测试完成后，我才把 RESULT_SAVED 当成真正可用的业务状态。

从开发体验上看，这一篇没有前面“点云开始出现”那么直观，但它解决的是最接近线上数据安全的一段：用户花几分钟扫完一个空间，最后生成出来的资产不能因为一次返回、一次中断或者一个残留文件就失去可信度。
