这不是一篇“把相机帧塞进重建接口”的接入说明。它记录的是一次更隐蔽的失败：画面看起来连续、帧率也正常，模型却在桌角产生双层边缘。最后定位到的并非重建参数，而是图像时间戳与姿态时间轴逐渐分家。

一、模型没有报错，桌角却长出了重影

这次做的是一个小型室内物件采集 Demo，页面叫 PoseClock Lab。采集任务 recon_20261001_08 在 08:26 启动，原计划围绕一只木凳转一圈，480 帧结束后交给端侧重建管线。预览阶段一切正常：曝光稳定，移动速度不快，画面里也没有明显糊帧。但模型完成到 70% 左右时，凳腿出现了两条相隔很近的边，点云在转角处像被轻轻拧过。

第一反应是相机内参、分辨率或运动模糊。把曝光时间压短、把采集速度降低，症状只是减轻，并没有消失。真正有价值的线索来自一条临时日志：图像帧的单调时钟与姿态采样的单调时钟，起始只差 3 ms，跑到第 400 帧时已经差到 37 ms。单帧看不出问题，但把一张图绑定到“几十毫秒之后”的位姿，连续积累后就足以让几何边缘分叉。

这里要特别区分两件事。系统重建管线负责消费图像、内参与姿态等输入；业务采集层仍要保证这些输入属于同一时刻。时间戳不一致不是一个能靠重试修好的异常，它是数据语义错误。我的目标因此从“提高帧成功率”改成三条：估计时钟漂移、为每帧寻找可信姿态、把坏姿态隔离而不是硬塞进管线。

二、先把两条时间轴变成可观察的数据

原工程把 PixelMap、姿态矩阵和递增序号一起放进队列，却没有保留原始时间来源。这样一旦出现错配，只能看到最终模型坏了，无法倒推是采集、排队还是重建阶段出了问题。我先把一帧拆成图像元数据和姿态样本：图像使用捕获回调提供的单调时间，姿态采样也统一为单调时间；墙上时间只用于展示，绝不参与匹配。

当前问题是异步图像回调和高频姿态回调到达顺序不同，因此需要一个有限长度的姿态环形缓冲，并且匹配时不能直接取“最后一个姿态”。下面这段代码解决的就是最近邻查找和插值前置条件判断。

interface PoseSample {
  monoNs: number
  matrix: number[]
  tracking: 'GOOD' | 'LIMITED' | 'LOST'
}

class PoseRing {
  private readonly items: PoseSample[] = []
  private readonly capacity: number = 180

  push(sample: PoseSample): void {
    this.items.push(sample)
    if (this.items.length > this.capacity) {
      this.items.shift()
    }
  }

  bracket(targetNs: number): [PoseSample, PoseSample] | undefined {
    for (let i = this.items.length - 1; i > 0; i--) {
      const left = this.items[i - 1]
      const right = this.items[i]
      if (left.monoNs <= targetNs && targetNs <= right.monoNs) {
        return [left, right]
      }
    }
    return undefined
  }

  clear(): void {
    this.items.splice(0, this.items.length)
  }
}

倒序查找是因为图像通常只落后最新姿态几个采样周期，平均命中路径更短。capacity=180 不是越大越好：按 60 Hz 姿态频率大约保留 3 秒，足够覆盖调度抖动，又不会让一次异常寻找穿过太久以前的跟踪区间。正式项目可以改成二分搜索或真正的环形数组，但必须保留有序性。

bracket() 没找到包围区间时，我不会拿最近的一端凑数。图像可能晚到，也可能在相机恢复期间先于姿态恢复；两种情况下强行绑定都会制造“合法格式、错误语义”的输入。页面退出或任务结束时必须调用 clear()，否则下一次任务可能从旧缓冲里找到时间上看似接近的样本。

三、用滑动中位数校正漂移，而不是相信一次标定

最初版本在会话开始时计算一次 cameraTs - poseTs，后续全部减去这个偏移。短任务还凑合，采集超过十秒后误差持续变大。原因很简单：偏移不是常数，而是缓慢变化的量；此外回调调度偶尔会出现 20 ms 以上的尖峰，普通平均值很容易被拖走。

当前要解决的是在不改变原始时间戳的前提下，为匹配阶段提供一个可更新、可审计的校正量。下面的估计器保存最近 31 个偏移样本，用中位数抑制偶发延迟，并把单次更新限制在 2 ms 内。

class DriftEstimator {
  private offsetsNs: number[] = []
  private estimateNs: number = 0

  observe(cameraNs: number, nearestPoseNs: number): void {
    this.offsetsNs.push(cameraNs - nearestPoseNs)
    if (this.offsetsNs.length > 31) this.offsetsNs.shift()
    const sorted = [...this.offsetsNs].sort((a, b) => a - b)
    const median = sorted[Math.floor(sorted.length / 2)]
    const step = Math.max(-2_000_000, Math.min(2_000_000,
      median - this.estimateNs))
    this.estimateNs += step
  }

  corrected(cameraNs: number): number {
    return cameraNs - this.estimateNs
  }

  reset(): void {
    this.offsetsNs = []
    this.estimateNs = 0
  }
}

这里有一个刻意的保守选择：估计器不追求立刻跟上某个大偏差。因为回调线程被抢占时会产生离群点，若一次就把 30 ms 全吃进去，后面几十帧反而都会错。限制步长后，稳定漂移会被逐步吸收，单次尖峰则不会改变整个时间轴。本次采集的原始最大漂移为 37 ms，校正后匹配误差 p95 降到 6 ms。

observe() 只能使用跟踪状态为 GOOD 且邻近间隔足够小的样本。若拿 LOST 阶段的数据更新估计器，相当于用未知姿态校准时钟。页面进入后台、相机会话重建、系统时间源重新初始化时也应 reset()；不要把上一个会话学到的偏移带进下一次采集。

四、坏姿态不丢弃，也不进入主重建队列

时间对齐后仍有四处突跳。它们发生在镜头快速绕过凳腿、纹理明显减少的位置，跟踪状态短暂从 GOOD 变为 LIMITED。早期实现只要矩阵存在就提交，结果这些帧成了模型里最“自信”的错误点。

我没有直接删掉它们，而是建立隔离队列。被隔离的帧保留缩略图、原因和邻近姿态，调试页面能逐条查看；主队列只接收通过门禁的数据。门禁同时看时间误差、平移速度、旋转角速度和跟踪状态，避免只凭一个阈值下结论。

下面的代码解决帧的最终裁决，并把状态变化集中在一个入口。ACCEPTED 才送入重建，QUARANTINED 只写诊断记录，因生命周期结束而到达的回调直接返回。

enum FrameDecision { ACCEPTED, QUARANTINED }

class FrameGate {
  private active: boolean = true
  accepted: number = 0
  quarantined: number = 0

  decide(deltaMs: number, poseJumpDeg: number,
    tracking: string): FrameDecision {
    if (!this.active) return FrameDecision.QUARANTINED
    const unsafe = tracking !== 'GOOD' || deltaMs > 12 || poseJumpDeg > 8
    if (unsafe) {
      this.quarantined++
      return FrameDecision.QUARANTINED
    }
    this.accepted++
    return FrameDecision.ACCEPTED
  }

  stop(): void {
    this.active = false
  }
}

12 ms 与 8° 是这个 Demo 在当前采样频率和移动速度下的工程阈值，不是系统通用常量。产品化时应结合曝光时间、角速度、镜头视场和重建算法容忍度做标定。另一个容易忽略的风险是重复回调：相机关闭并不代表所有已投递任务都同步消失，stop() 必须先于释放图像和姿态资源，后到的帧只能记录为隔离，不能再次提交。

项目目录也因此从一个页面文件拆成四块：pages/PoseClockPage.ets 管交互，capture/PoseRing.ets 管姿态窗口，quality/DriftEstimator.ets 与 FrameGate.ets 管时间和质量，journal/ReconJournal.ets 持久化检查点。重建接口没有被散落到 UI 回调里，后续更换数据源时不需要改页面状态机。

五、检查点只记可恢复事实，不保存半截对象

把坏帧隔离以后，另一个现实问题出现了：任务可能在采集结束、正式提交前被系统中断。为了避免恢复时把 480 帧重新过一遍，我每处理 60 帧写一个轻量检查点，最终得到 checkpoint=8。检查点只保存会话 ID、最后序号、当前漂移估计、已接受与已隔离计数，以及隔离清单的文件路径；PixelMap、相机会话和重建句柄都不序列化。

这里经历过一次很容易误判的恢复故障。第 5 个检查点写完后，我主动杀掉进程；恢复页面显示已接受 286 帧，而磁盘目录里其实有 300 张图。早期逻辑看到文件数量更多，就直接从 301 继续，导致 287～300 这 14 帧既没有进入主队列，也没有隔离记录。后来我把“已落盘”和“已裁决”拆成两个水位：文件写完只更新 persistedSeq，门禁结果连同检查点原子提交后才更新 decidedSeq。恢复永远从 decidedSeq + 1 重放，哪怕重复读取十几张图，也不会留下不可解释的空洞。

另一处细节是隔离原因不能只写一个布尔值。我最终记录 CLOCK_GAP、TRACKING_LIMITED、POSE_JUMP 三类原因以及当时的数值。它们决定恢复策略：时钟间隔过大的帧可以在姿态文件完整时重新匹配，跟踪丢失和姿态突跳则通常没有重算价值。诊断页按原因分组后，测试人员也能判断是设备负载造成回调延迟，还是拍摄路径本身需要重采，而不是面对一个笼统的“28 帧失败”。

这种设计看起来少存了很多东西，恢复却更可靠。原生对象跟进程生命周期绑定，恢复后继续使用旧句柄只会得到更难解释的错误。重新打开文件、重新创建重建会话，再从最后确认序号继续，是成本稍高但语义清楚的做法。写检查点时先落临时文件、同步完成后再原子替换，避免被打断后读到半段 JSON。

页面状态没有直接跟着捕获回调跳。采集层发出统计快照，UI 每 200 ms 合并一次；因此 480 帧不会触发 480 次重绘。真正的状态链是 READY → CAPTURING → DRAINING → TIMELINE_STABLE。进入 DRAINING 后按钮禁用，但仍等待已在队列中的帧完成门禁；只有队列归零、最后一个检查点写完，才显示稳定状态。

为了确认节流没有掩盖最终值，我在 DRAINING 结束时强制推送一次不可合并的终态快照。之前只靠 200 ms 定时器时，页面恰好销毁定时器就会停在 451 帧，但底层其实已经接受 452 帧。最终快照由任务控制器发出，页面只读；这样即便 UI 订阅晚一拍，持久化账本和日志仍是唯一事实源。正式项目里订阅句柄也要在页面销毁时解除，否则下一次进入会出现两套页面同时消费同一快照，表现为进度抖动或重复提示。

六、08:26 的最终结果与一次反例测试

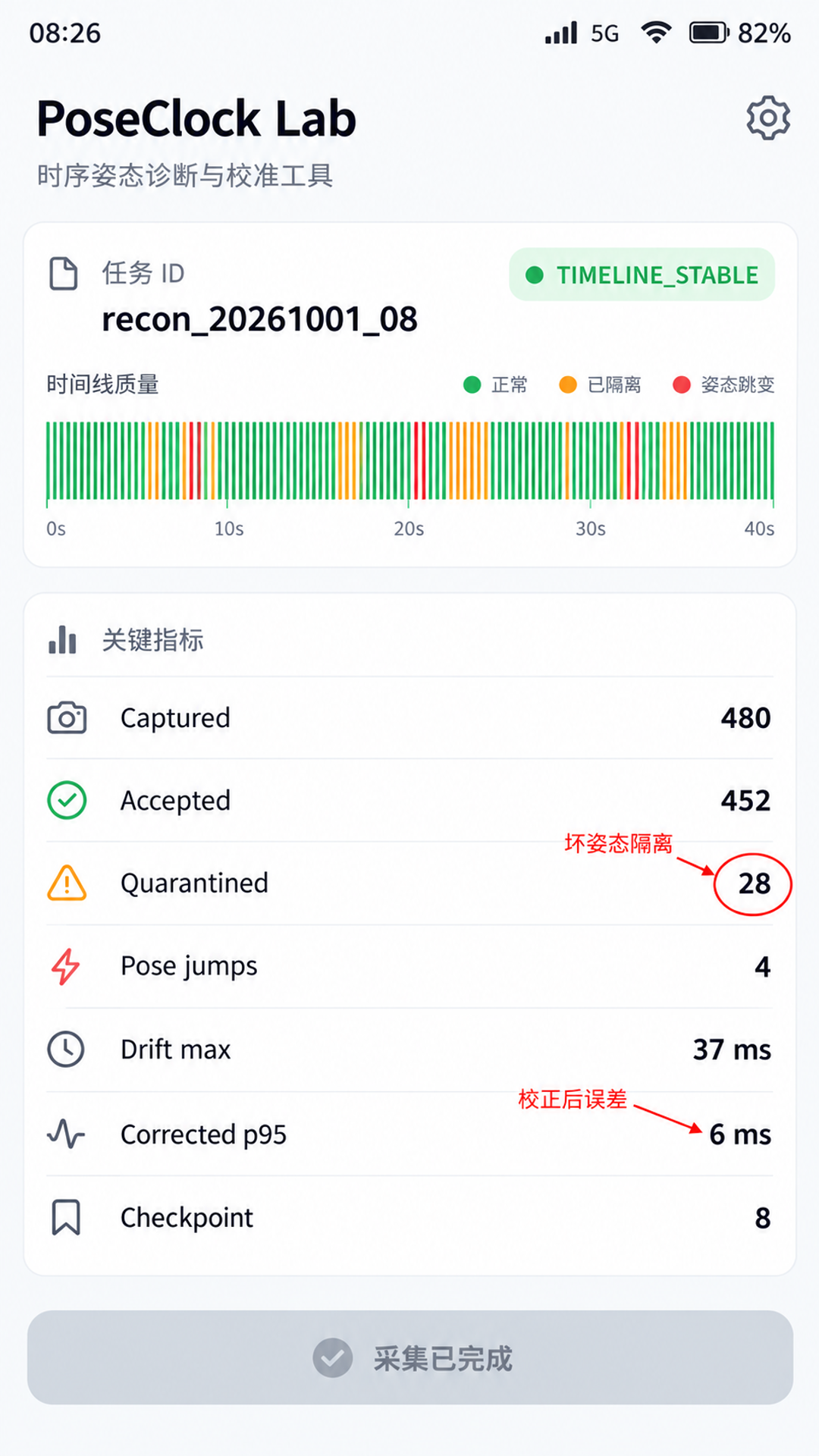

最后一轮运行的数据固定为：任务 recon_20261001_08，捕获 480 帧，接受 452 帧，隔离 28 帧，其中检测到 4 次姿态突跳；原始最大漂移 37 ms，校正后误差 p95 为 6 ms，检查点数为 8，最终状态 TIMELINE_STABLE。隔离率并不低，但重建出来的凳腿边缘不再分叉，局部点云也没有明显的扭转带。

我还做了一个反例：把门禁关掉，只保留漂移校正，480 帧全部进入管线。时间轴重影消失了，但四次姿态突跳仍在转角制造短小毛刺。这证明“时间正确”和“姿态可信”是两道不同的门，不能因为前者改善就省掉后者。

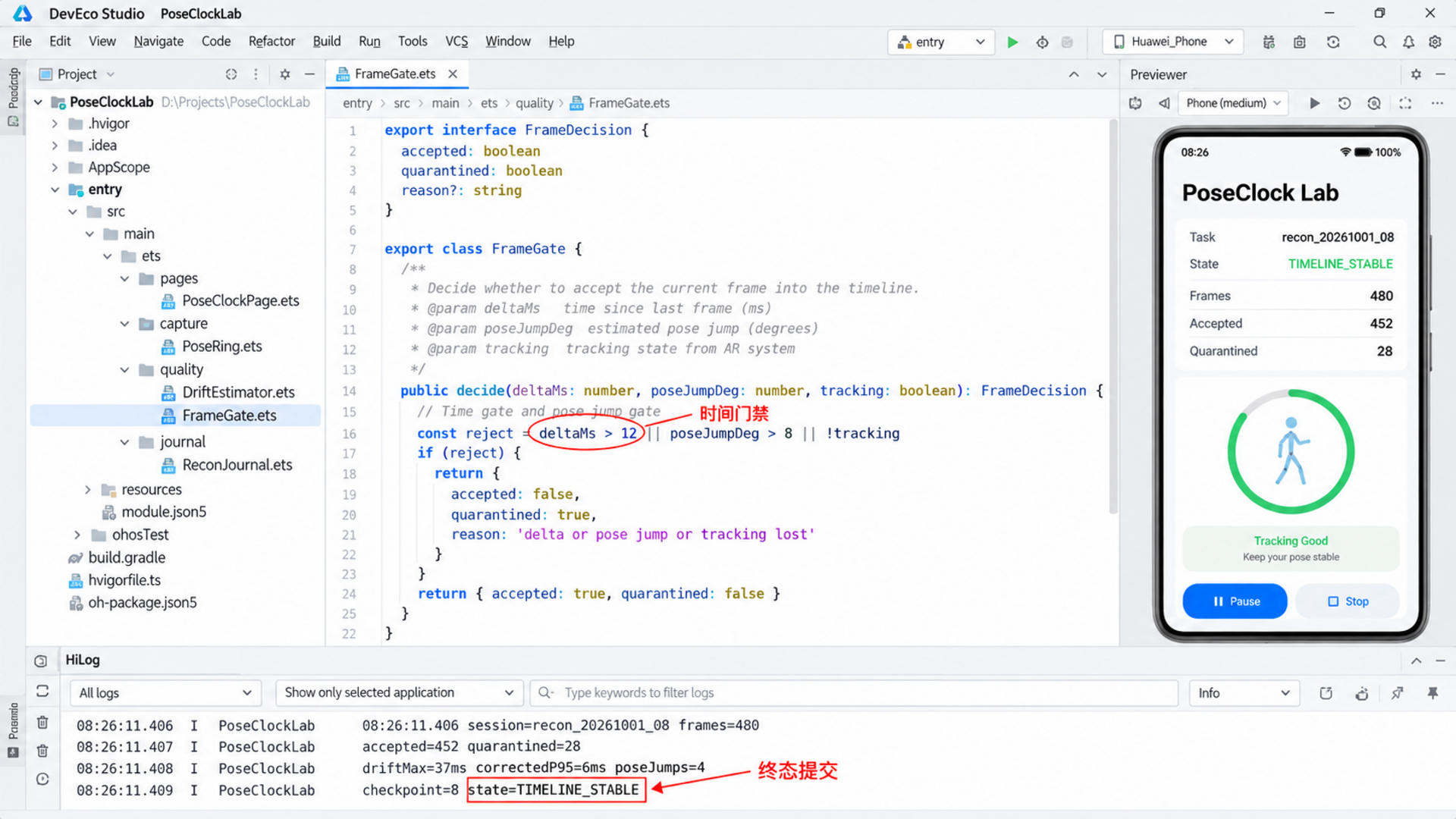

调试日志最终保留四行核心事实：frames=480、accepted=452 quarantined=28、driftMax=37ms correctedP95=6ms poseJumps=4、checkpoint=8 state=TIMELINE_STABLE。这些值同时出现在页面、IDE 图和运行截图里，方便测试人员把视觉结果对应到数据链，而不是靠一句“看起来好了”。
