一. 简介

MinerU是一个高质量的开源工具，能够将包含图片、表格、公式等元素的多模态PDF文档转化为清晰、易于分析的Markdown格式，同时也支持从包含广告等干扰信息的网页中快速解析、抽取正式内容，并将其批量转化为Markdown格式，本文基于昇腾平台，针对 MinerU 的多个核心模块进行适配与优化，旨在提升整体推理效率。

推理流程：https://gitee.com/ascend/ModelZoo-PyTorch/tree/master/ACL_PyTorch/built-in/ocr/MinerU

二. 模型结构

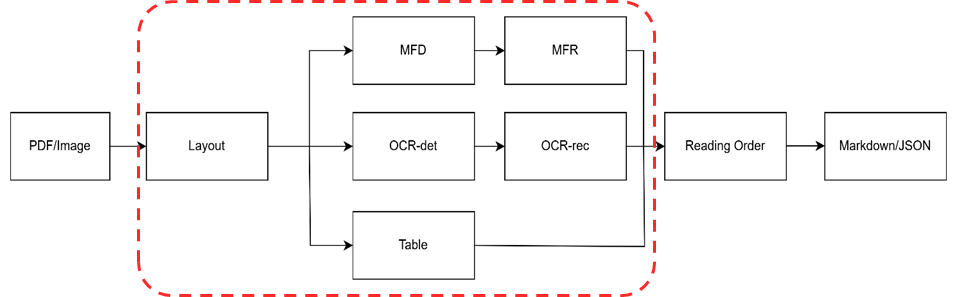

模型适配主要分5个模块：Layout布局检测，MFD公式检测，MFR公式识别，OCR检测/识别，Table识别。

模块化处理流程

1. ​**Layout Predict（DocLayoutYoLoModel）**​：识别文本块、图片、表格等区域。
2. ​**MFD（YOLOv8）/MFR Predict（UnimernetModel）**​：检测并识别公式内容。
3. ​**OCR-det/rec（Paddle2OCR）**​：文本行定位与OCR识别。
4. ​**Table（RapidTable）**​：表格识别
5. ​后处理​：整合结果生成结构化输出。

三. 适配流程

模型层面，针对每个模块分别进行torchair优化，通过成图解决host bound问题，使用指导见链接：https://gitee.com/ascend/ModelZoo-PyTorch/tree/master/ACL_PyTorch/docs/torchair ，其他优化包括去除冗余运算，NPU下沉，替换融合算子等

1. Layout

Layout采用基于YOLOv10的DocLayoutYoLoModel进行布局检测，其核心流程包括 前处理，推理和后处理

通过采集profiling，发现前处理和推理时间占比最高，重点考虑这两部分的优化。

1.1 前处理

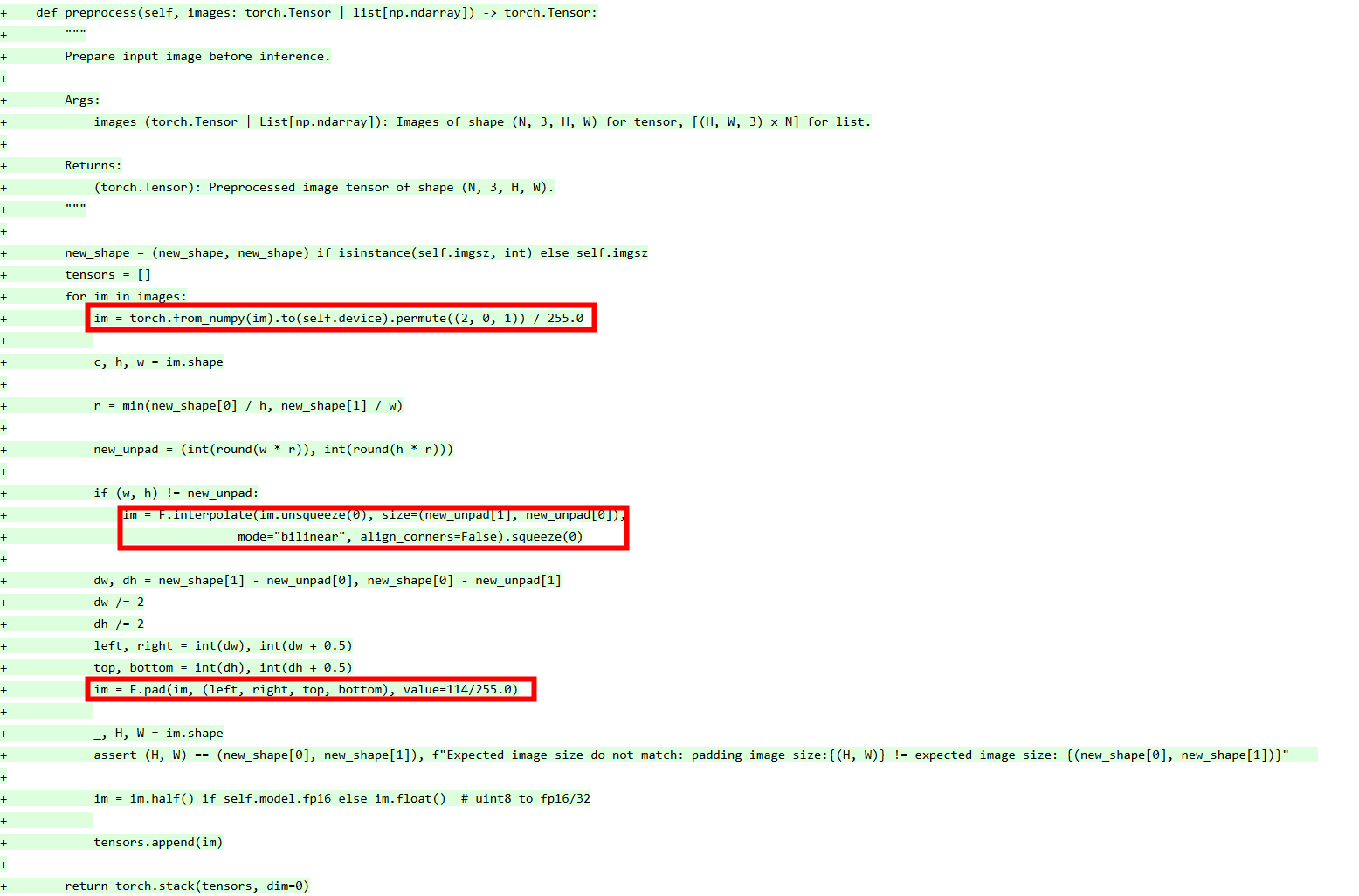

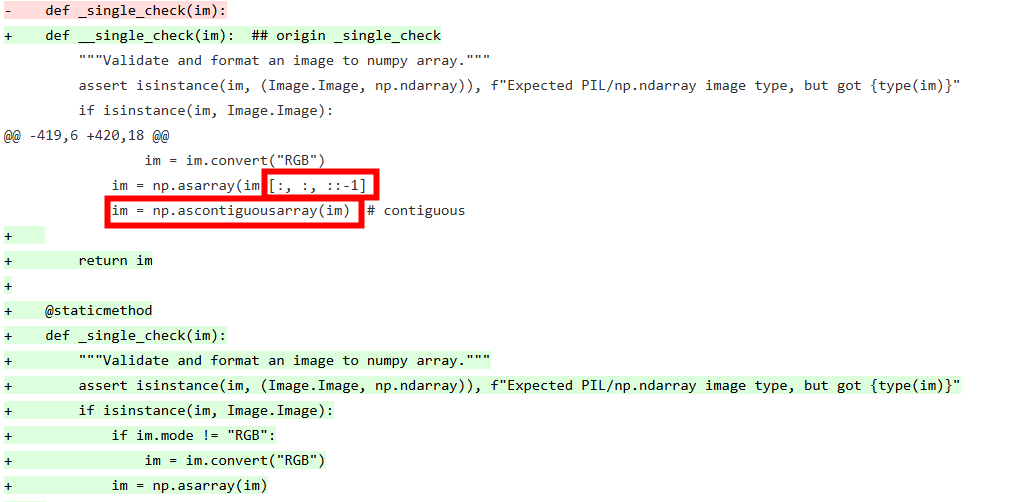

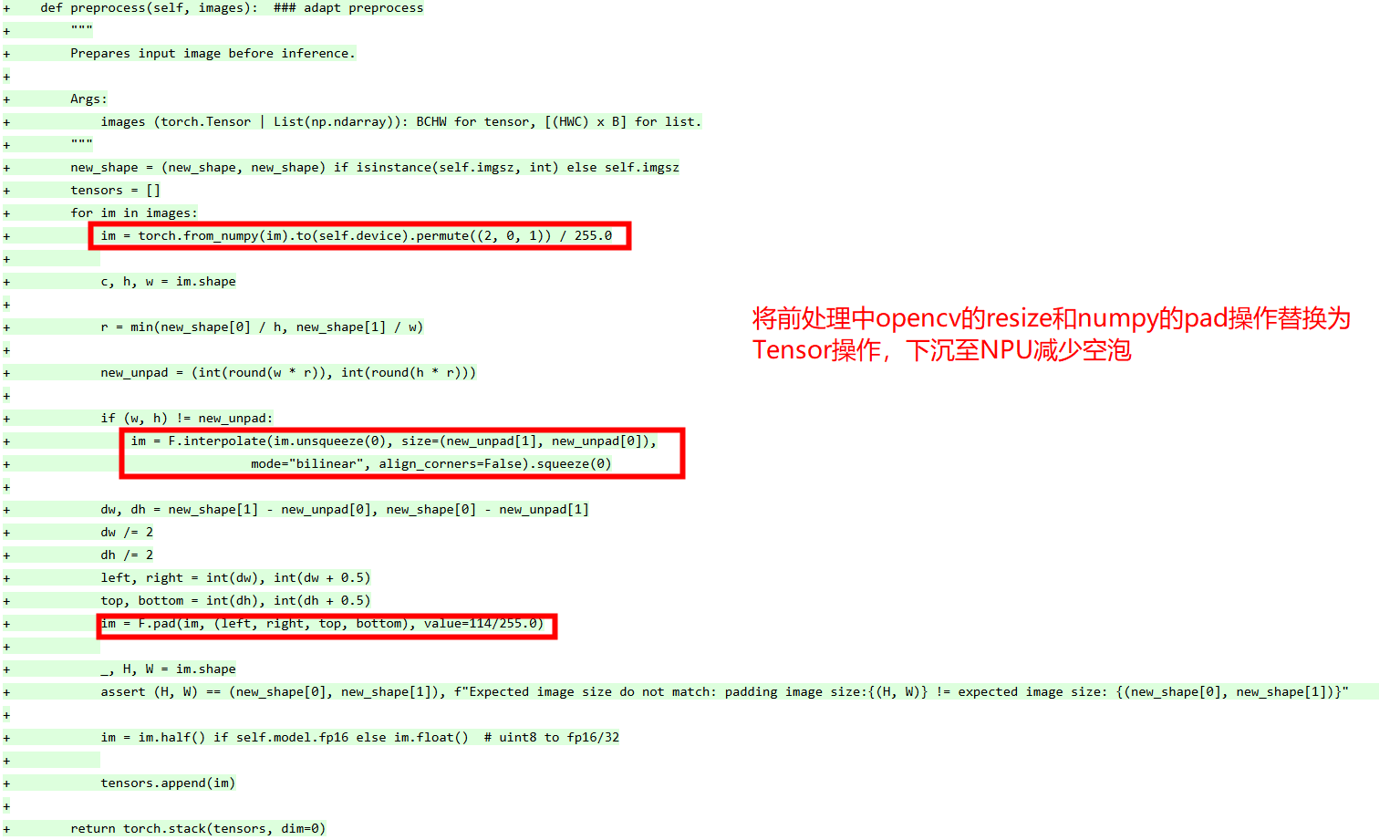

通过profiling发现，前处理的大多数操作位于CPU上，并且在前处理中存在冗余的数据同步操作，修改对应代码，让更多算子运行在NPU上，并且去除部分冗余操作，提升性能

1.2 推理阶段

采用适配torchair的方式减少cpu下发损耗，为此对于模型进行如下修改，实现整图下发。

1.2.1 模块修改

• 修改doclayout_yolo/nn/modules/block.py，

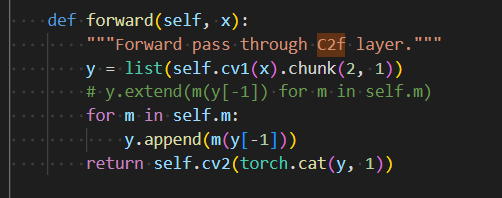

其中 y.extend(self.m(y[-1]) for m in sefl.m) 使用了​​生成器表达式， Dynamo对该代码结构的​​静态分析中，并不会更新每次计算后的y[-1]导致生成相同的输出，导致语义不符，产生精度问题，通过显示循环展开来等价重写即可。

• 修改模型中的数据依赖操作

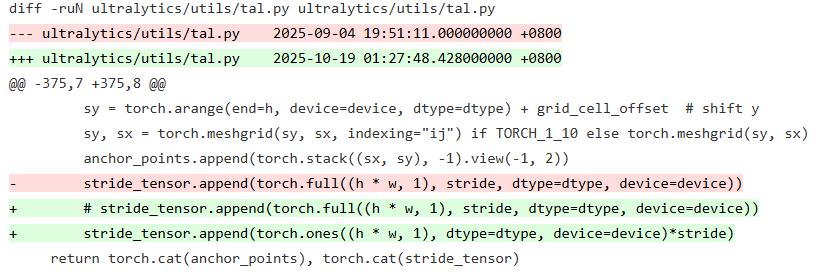

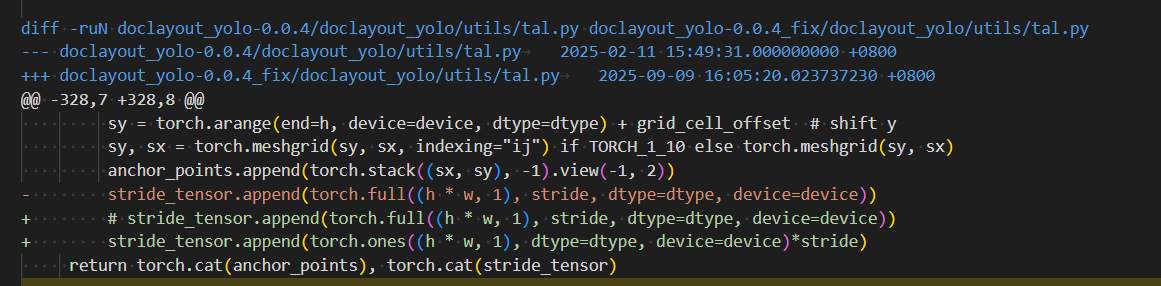

修改文件ultralytics/ultralytics/utils/tal.py，make_auchors生成anchors先验框：

stride_tensor.append(torch.full((h * w, 1), stride, dtype=dtype, device=device))

需修改为数学上等价的写法：

stride_tensor.append(torch.ones((h * w, 1), dtype=dtype, device=device) * stride)

不修改的话会有报错：

原因在于torch.ones(shape) * stride的语义是先创建一个全1的tensor，再与标量stride逐元素相乘；而torch.full(shape, fill_value)的语义创建一个指定shape的tensor，再将所有元素填充为fill_value，填充值通过标量乘法传递，避免了同时处理动态shape和动态填充值导致的​​数据依赖动态操作

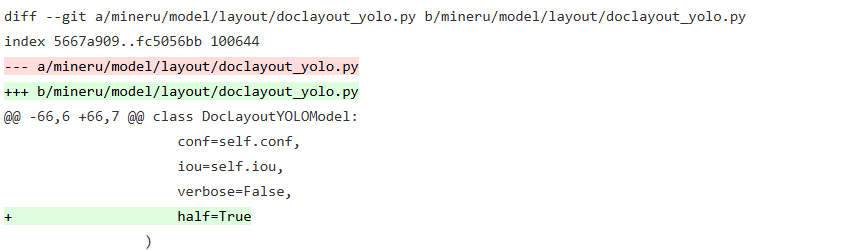

• 在模型初始化时转为float16
•

1.2.2 torchair适配

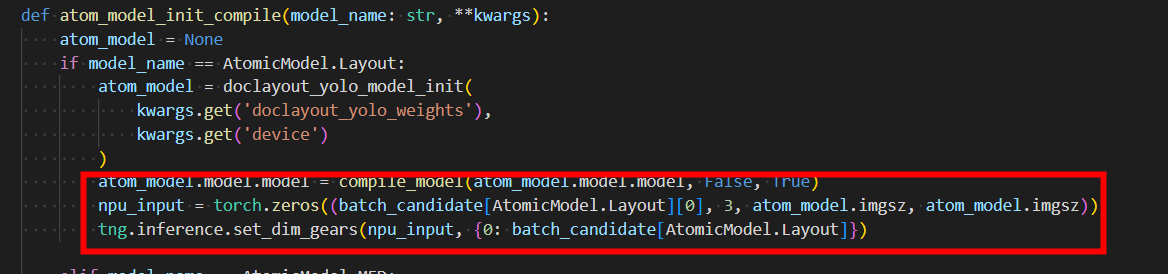

在模型初始化阶段添加torch compile逻辑

调用方式如下，其他模型类似

2. MFD

MFD采用YOlOv8模型进行公式检测

与layout类似，同样进行前处理和推理阶段的优化

2.1 前处理

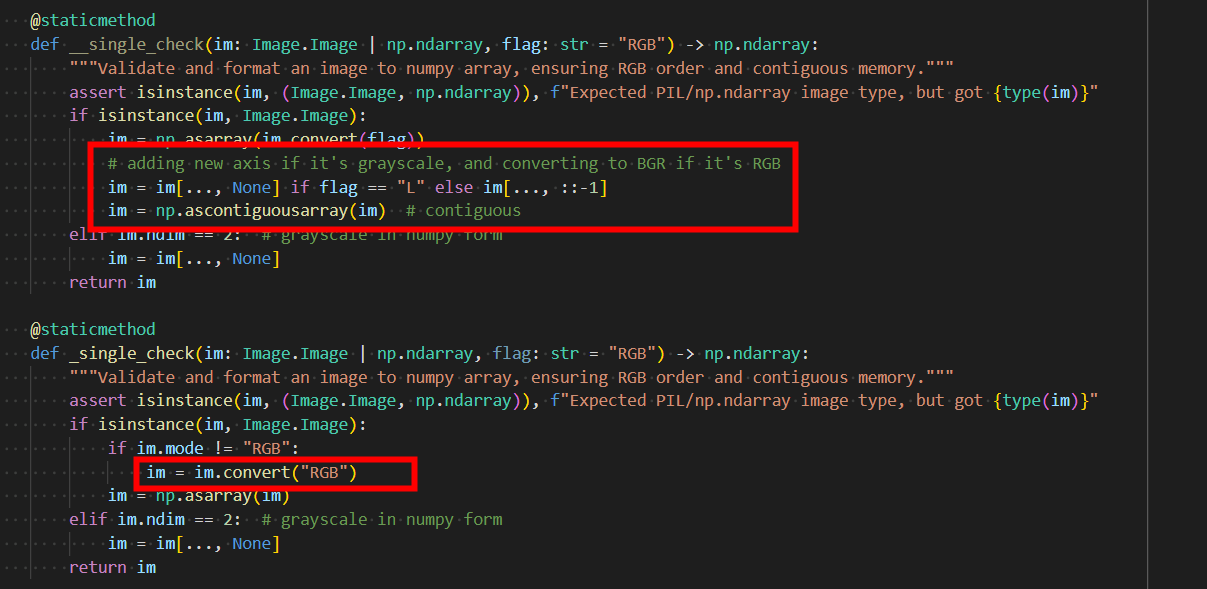

同样去除数据加载的冗余操作，并且将前处理中大部分运算适配到NPU上

2.2 推理阶段

2.2.1 模块修改

和1.2.1 模块修改类似，

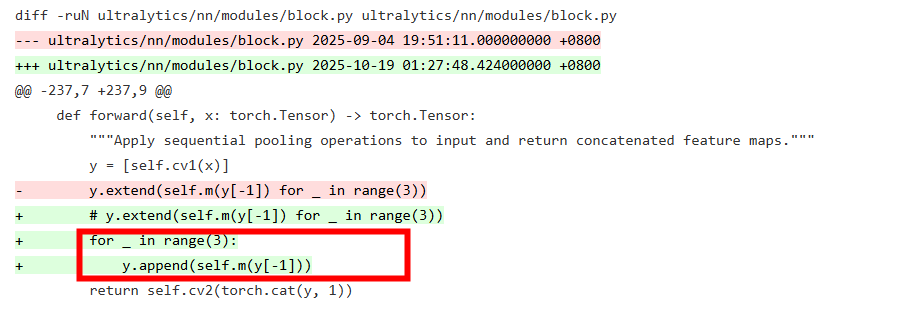

y.extend(self.m(y[-1]) for m in sefl.m) 使用了​​生成器表达式， Dynamo对该代码结构的​​静态分析中，并不会更新每次计算后的y[-1]导致生成相同的输出，导致语义不符，产生精度问题，通过显示循环展开来等价重写即可。

torch.ones(shape) * stride的语义是先创建一个全1的tensor，再与标量stride逐元素相乘；而torch.full(shape, fill_value)的语义创建一个指定shape的tensor，再将所有元素填充为fill_value，填充值通过标量乘法传递，避免了同时处理动态shape和动态填充值导致的​​数据依赖动态操作

同样在初始化时，将模型修改为float16类型

2.2.2 torchair适配

同1.2.2 torchair适配

​注意​：

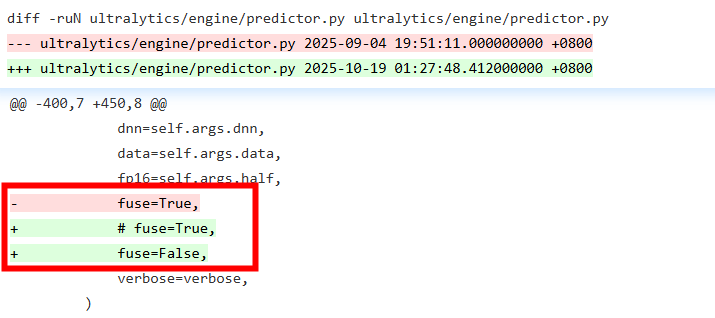

Ultralytics在predict的时候会初始化一个predictor，其中会将模型输入autobackend，其中有一个参数fuse ，在最新版本（Ultralytics >= 8.2），fuse=True 是 ​默认开启的​，开启时会自动对模型中的卷积和bn进行优化（Conv2d + BatchNorm2d 融合成一个单独的卷积层（修改权重与偏置）），但是会把我们初始化的模型给覆盖掉，所以还得吧这个开关关掉。

3. MFR

3.1 前处理

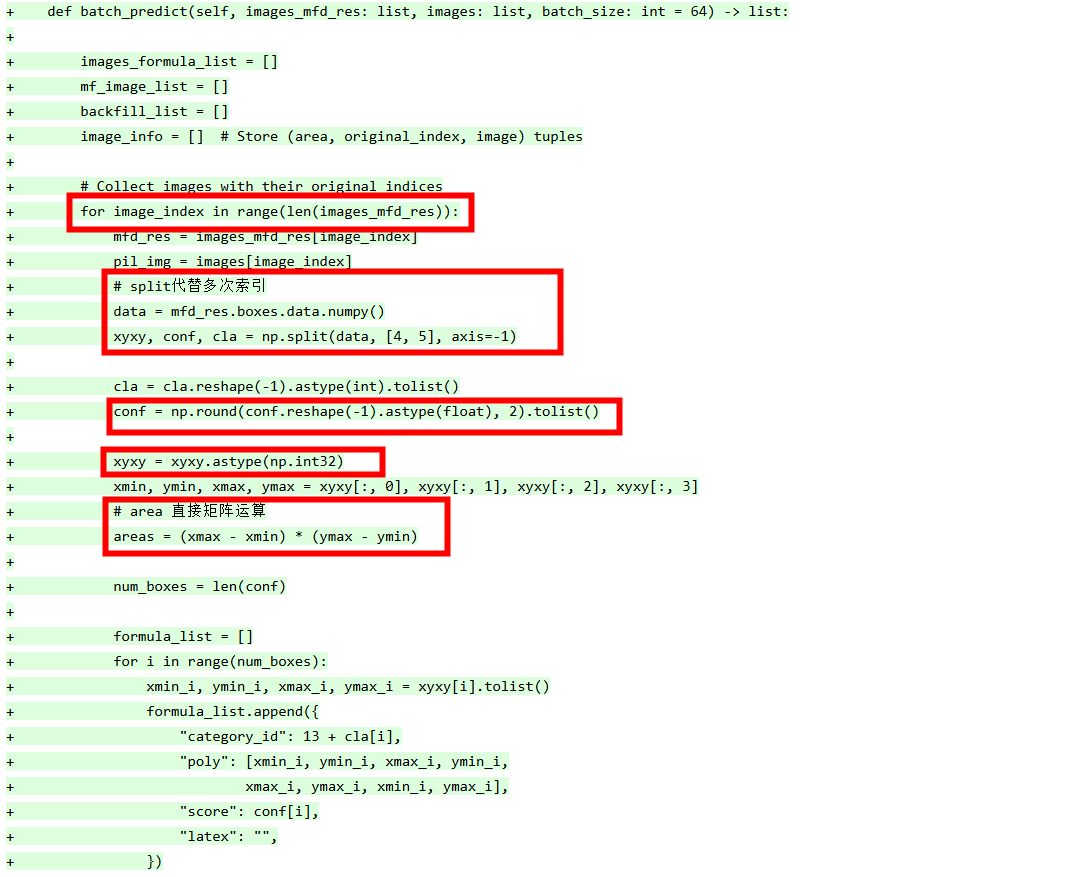

• 原始前处理过程中包含大量的slice，item，数据类型转换操作，这些零散操作很耗时，通过用split替换slice（减少切分次数），统一转换类型后再处理，矩阵运算等操作提升性能

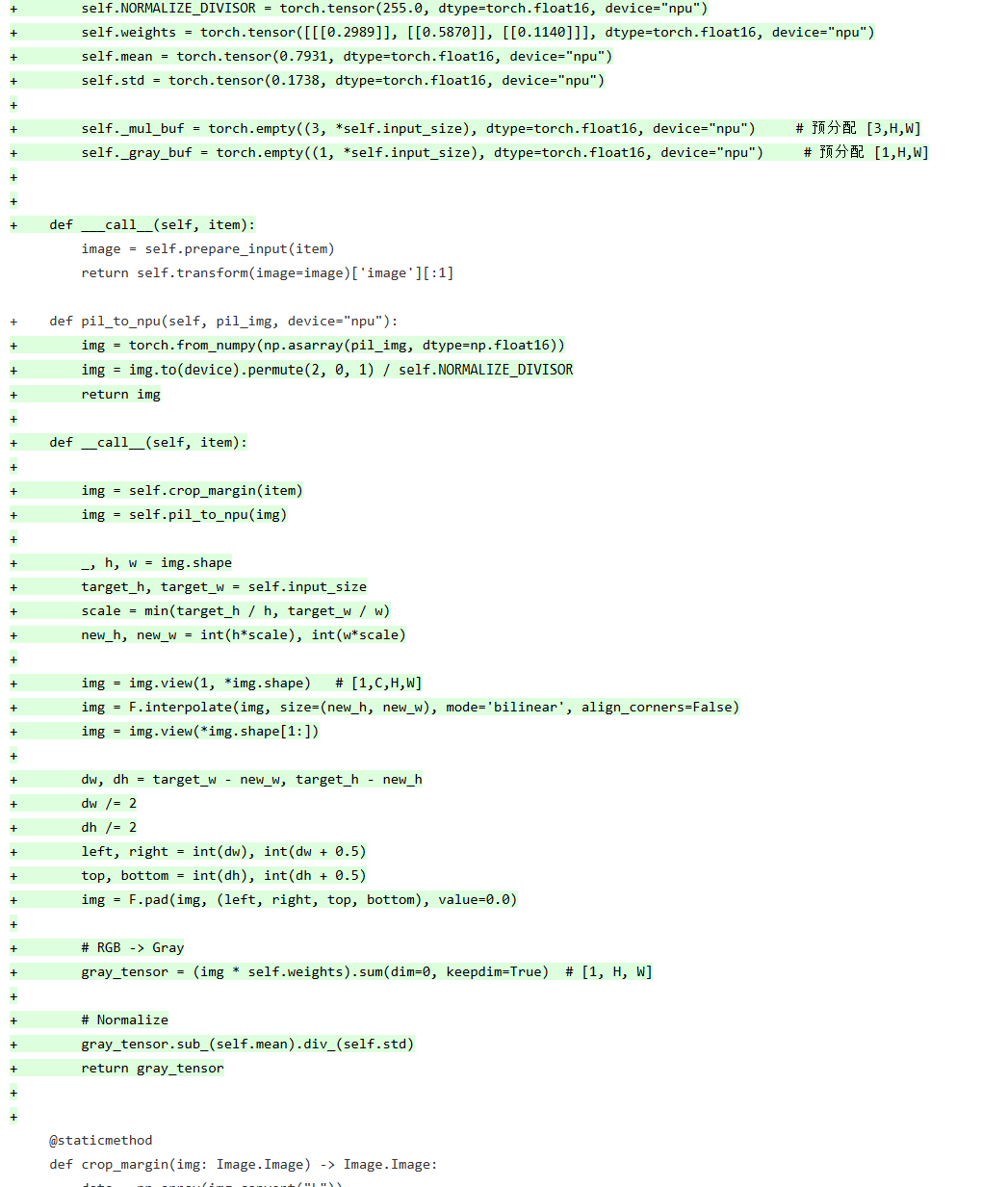

• 同样的，将后续的resize操作也替换为torch运算，注意使用一些原地运算，减少开辟空间的损耗

3.2 推理阶段

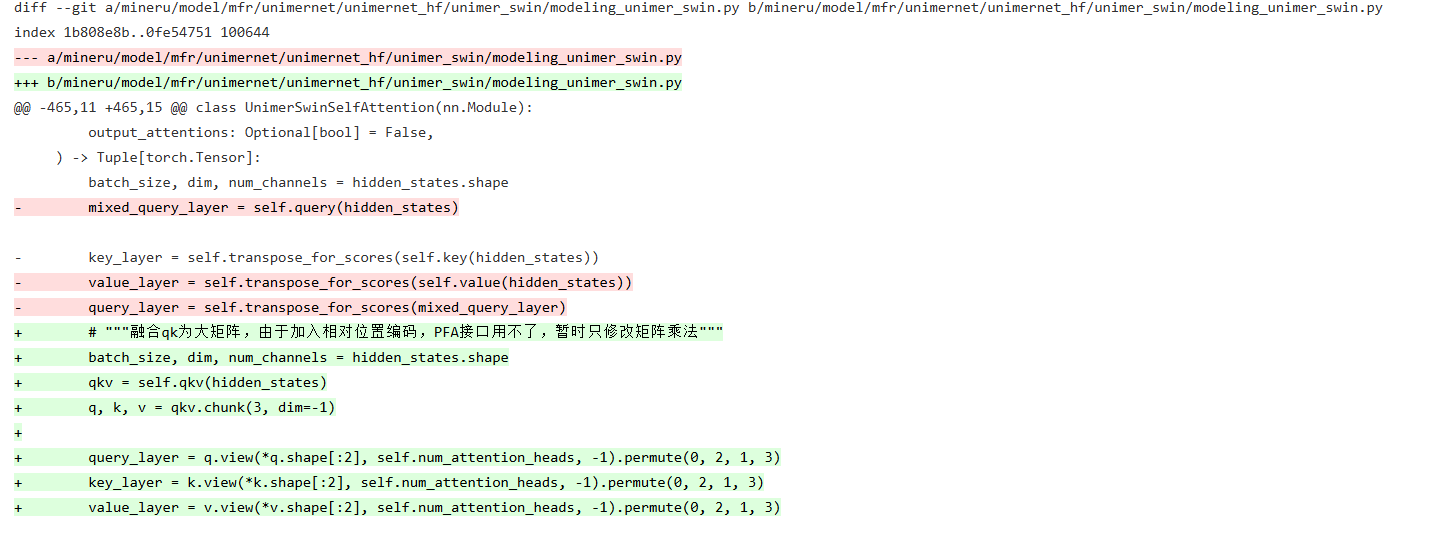

将模型中qkv小矩阵乘法修改为大矩阵乘法，充分利用npu的矩阵运算能力。

后续可以考虑将注意力计算也进行修改，但是当前模型或者对qk做了压缩，或者有相对位置编码，现成的融合算子（PFA、IFA）都不支持，所以没修改。

因为这个kvcache是不定长的，所以在图编译的时候，dynamic还需设置为True

4. OCR

4.1 前处理

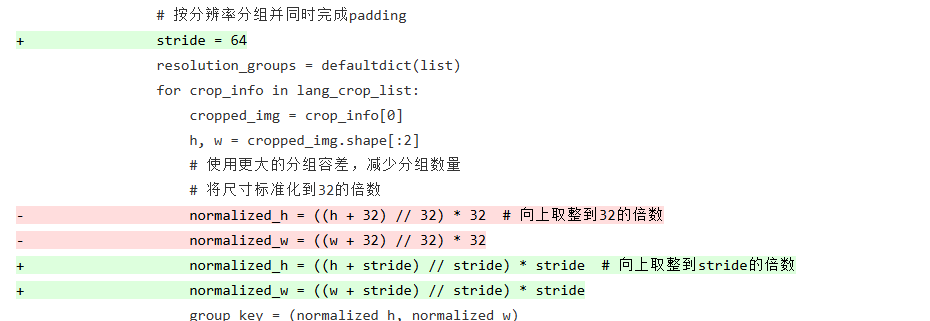

OCR模型处理前，首先会对layout检测出的ocr区域按照分辨率进行分组，原逻辑是使用形状分桶的思想，将长和宽均相差不超过32的分为一组，最新版MinerU使用64进行分组，在精度差距不大的情况下，减少分组个数，提升性能，这里我们也是设置为64，具体数值还可以根据具体数据进行调整。

4.2 推理阶段（流水线并行前后处理与模型推理）

由于OCR阶段，输入的​数据形状差距很大​，如果简单将所有图像pad或者resize成固定形状，结果很差，因此，​放弃torchair的优化方案​。

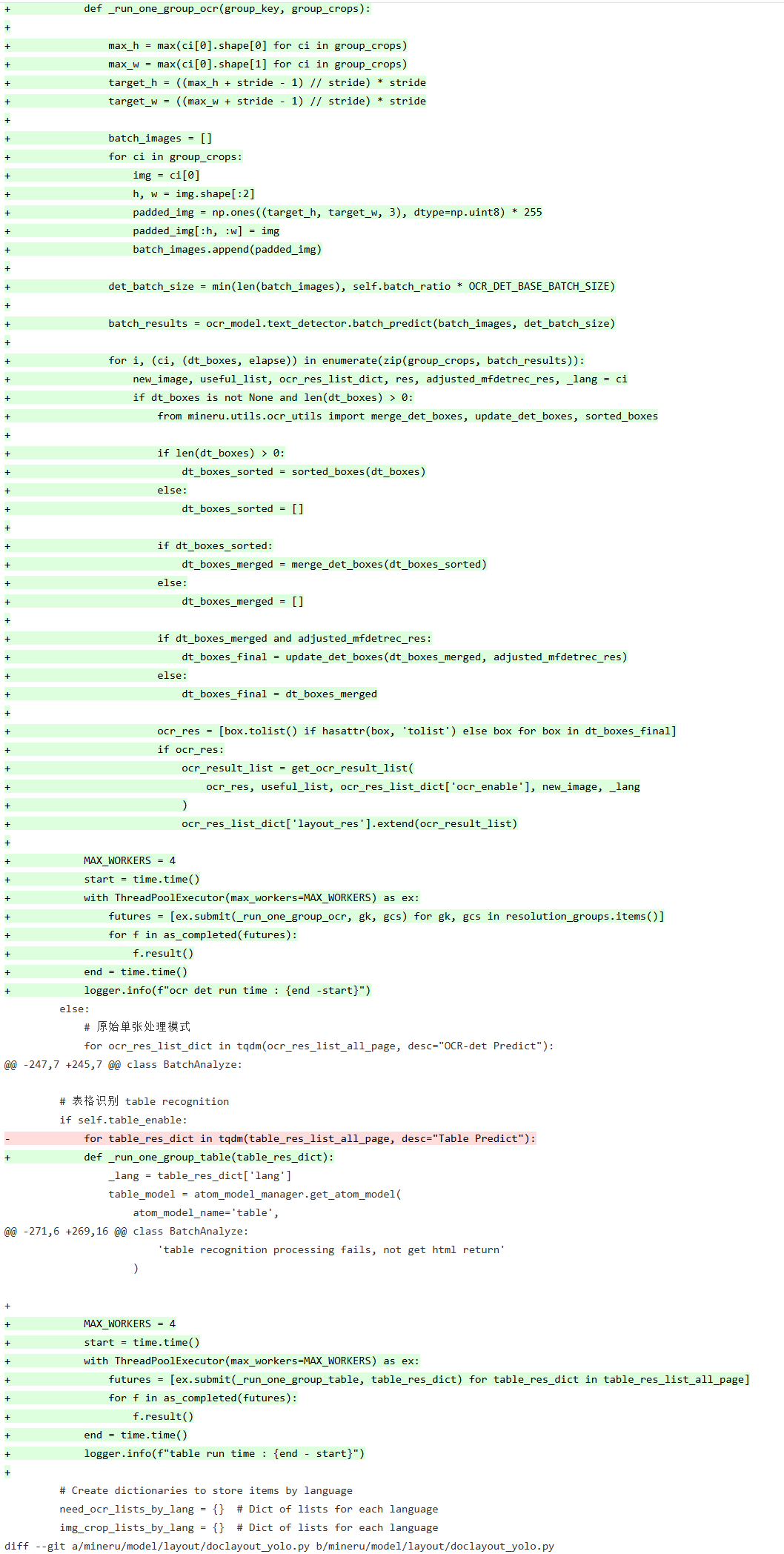

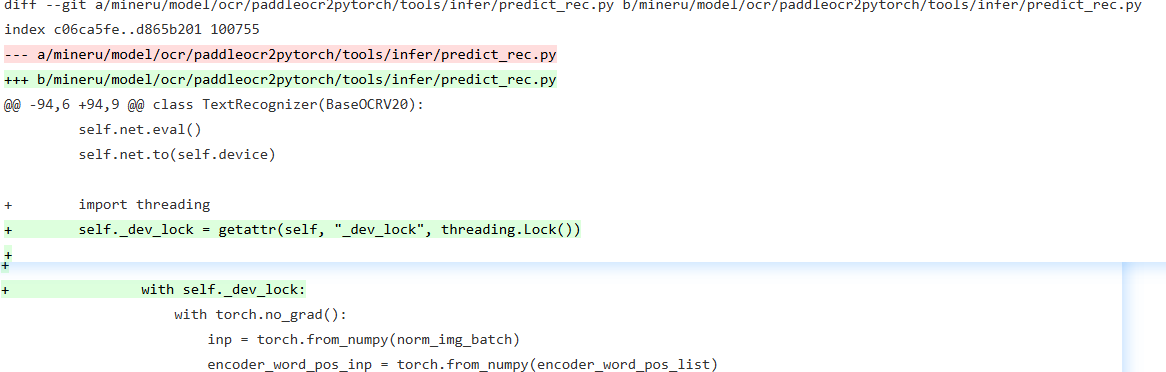

为了减少过程中NPU的空置率，考虑采用流水线并行的方式，使用多个线程的前后处理时间来掩盖模型的推理时间，为了不增加显存的占用，采用单实例多线程方式，并且给模型推理阶段添加线程锁。

具体说：在得到对应的数据后，按照不同batch进行拆分，并将不同的 batch 分配给独立的线程分别处理。因为ocr结构中的前后处理阶段包含了大量基于 OpenCV 与 PyTorch 的底层 C/C++ 实现操作。这类底层算子在执行时会​主动释放 Python 的全局解释器锁（GIL）​，使得多个线程能够在不同的 CPU 核心上​真正并行执行​。

5. Table

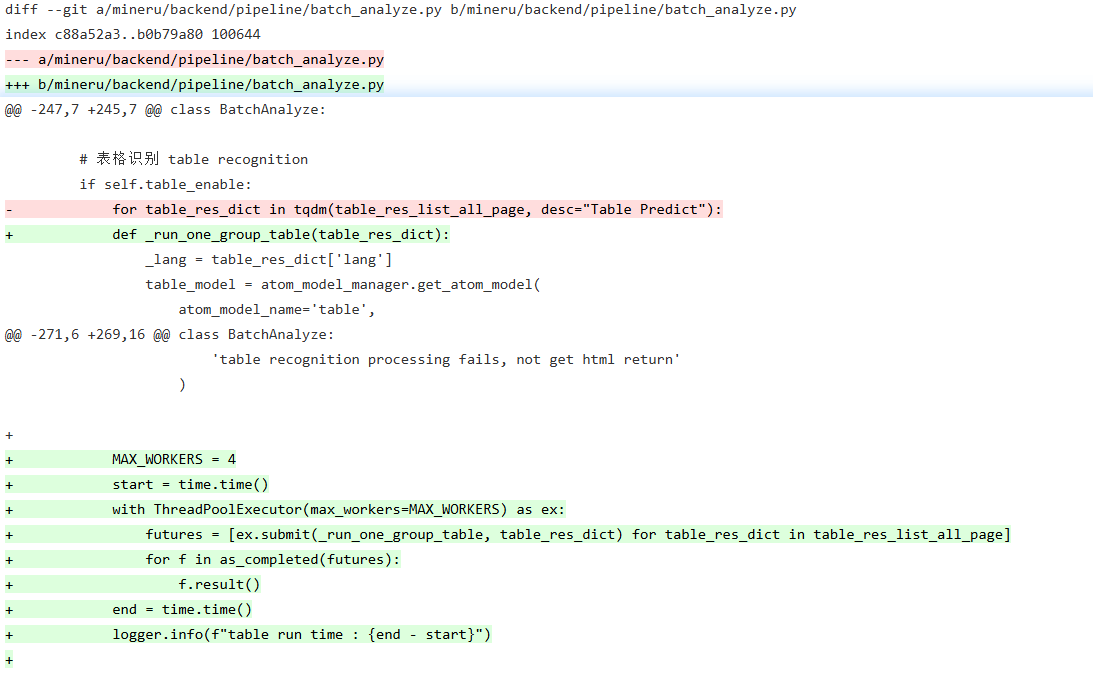

Table阶段的处理思路和4.2 推理阶段（流水线并行前后处理与模型推理）类似。

但是因为table识别过程使用了OCR模型，并且不止一次，

流程大概是调用ocr中的 text_detector -> text_detector -> text_recognition，定义为ABC三个阶段。

这个过程中，如果只是对三个模型构建线程锁，会比直接对整个table处理过程加锁要慢，因此我们这是对Table加了一个粗粒度的锁，减少同步次数。

原因分析如下：

1. 中间变量频繁切换：A 执行完立刻做 B，很多缓冲、常量、中间状态（甚至 device 上的中间张量复用）都能热驻留；被插队后，容易触发 cache 驱逐与重新触发内存规划，实际时延上浮。
2. 隐式同步与队列切换变多：线程中多次调用统一模型，引入了更多的同步点。
