一、写在前面

欢迎加入鸿蒙PC开发者社区，共同打造开发者工具生态：鸿蒙PC开发者社区：https://harmonypc.csdn.net/

项目开源地址：https://atomgit.com/OpenHarmonyPCDeveloper/ohos_tuxpaint

欢迎在PC社区平台申请新建项目：https://atomgit.com/OpenHarmonyPCDeveloper

环境搭建文章：https://blog.csdn.net/weixin_52908342/article/details/161343743

这篇文章记录的是 Tux Paint 在 HarmonyOS PC / OpenHarmony PC 环境中的一次完整适配过程。

Tux Paint 是一款经典的、面向 3~12 岁儿童的开源绘画程序（GPL，当前版本 0.9.36）：卡通企鹅 Tux 当向导、左侧一排大按钮工具（画笔、印章、直线、形状、文字、填充、魔法、橡皮……）、中间白画布、底部一排大色块，主打"简单、好玩、跨平台"。它在桌面端覆盖 Linux / Windows / macOS / Android / iOS。

但这次适配有一个和前面那些 Qt 项目（TupiTube、Krita、Natron…）根本不同的地方：

它的技术栈是 C 语言 + SDL2（外加 SDL2_image / SDL2_ttf / SDL2_mixer / SDL2_Pango、Cairo、librsvg、libpng/jpeg/tiff……），约 117 个 .c 文件，用 GNU Make 构建。而本地这一系列鸿蒙PC适配走的全是同一条**“Qt for HarmonyOS”**的路子——ArkTS 起窗口 + XComponent + Qt OpenHarmony QPA 插件 + libentry.so。手上又没有任何"SDL2 跑在鸿蒙上"的现成先例。

所以这次适配真正要回答的问题是：

一个 SDL2 的应用，到底要不要、能不能套用这套 Qt 的鸿蒙适配框架？
在没有把 SDL2 全家桶交叉编译到鸿蒙之前，怎样先拿出一个能装、能跑、能交互的版本？
怎样让这个版本忠实于 Tux Paint 的经典样子，而不是随便画个界面？
怎样让左边那一排工具真的能用（画笔、形状、填充、魔法、撤销、保存……），而不是点了没反应的"假按钮"？
在拿不到鸿蒙真机交叉编译链的本机上，怎样提前验证这份 C++ 至少能编过？

本次适配采用和 Krita / TupiTube 一致的逐步验证路线：桌面原项目（SDL2 的 Tux Paint）保持不动，新建 harmony_pc/ 作为鸿蒙工程壳；先交付一个功能可用的 Qt Widgets SHELL（忠实复刻 Tux Paint 界面、工具真实生效），把"ArkTS → XComponent → QPA → libentry.so → 可见可交互的窗口"整条链路打通；真正的 SDL2 全量移植（FULL）作为后续路线，并在 CMakeLists.txt 与文档里写清楚需要交叉编译哪些依赖。

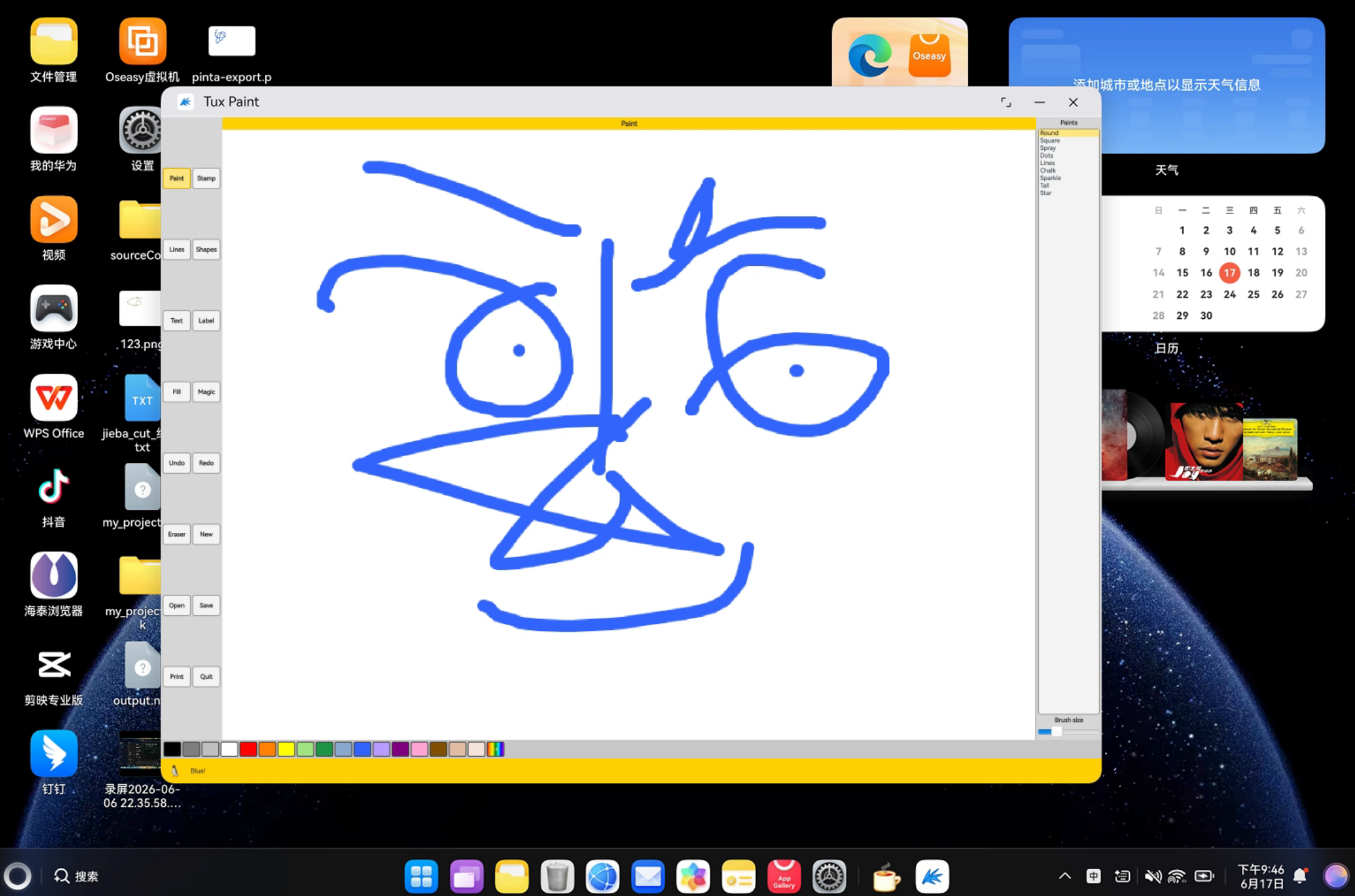

在这里插入图片描述

二、项目背景：Tux Paint 是 SDL2 写的儿童绘画程序

确认它是 SDL2 项目也很简单：根目录有 Makefile（不是 .pro、不是 CMakeLists），src/tuxpaint.c 顶部 #include "SDL.h"、#include "SDL_image.h"、#include "SDL_ttf.h"、#include "SDL_mixer.h" 一应俱全，整套界面（工具栏、画布、选择器、调色板、Tux 提示、文字输入、魔法对话框）全是直接往 SDL surface 上 blit 出来的，没有任何窗口控件库。

原始项目结构（节选）：

tuxpaint/
├── Makefile                 # GNU Make 构建（非 Qt）
├── src/
│   ├── tuxpaint.c           # 主程序（SDL2 主循环、全部 UI 绘制）
│   ├── tools.h              # 16 个工具的枚举与显示名/提示语
│   ├── colors.h             # 17 个默认颜色的 RGB 值
│   ├── fonts.c im.c i18n.c  # 字体 / 输入法 / 国际化
│   └── ...                  # 共约 117 个 .c
├── magic/                   # "魔法工具"特效插件
├── data/ fonts/ stamps/ starters/ templates/   # 素材资源
└── harmony_pc/              # 本次新增的鸿蒙工程壳

这里有个很有用的细节：Tux Paint 把工具清单和调色板都写死在两个头文件里，正好拿来当"忠实复刻"的数据源：

src/tools.h 里 TOOL_* 枚举顺序就是左侧工具栏的顺序：Paint、Stamp、Lines、Shapes、Text、Label、Fill、Magic、Undo、Redo、Eraser、New、Open、Save、Print、Quit，外加每个工具的 tool_names[] 显示名和 tool_tips[] 提示语；
src/colors.h 里 default_color_hexes[] 是 17 个默认色的精确 RGB（黑、深灰、浅灰、白、红、橙、黄、浅绿、深绿、天蓝、蓝、薰衣草、紫、粉、棕、棕褐、米色）。

后面 SHELL 的工具名、提示语、颜色，全部逐字取自这两个文件，保证复刻出来就是 Tux Paint 的样子，而不是凭感觉编。

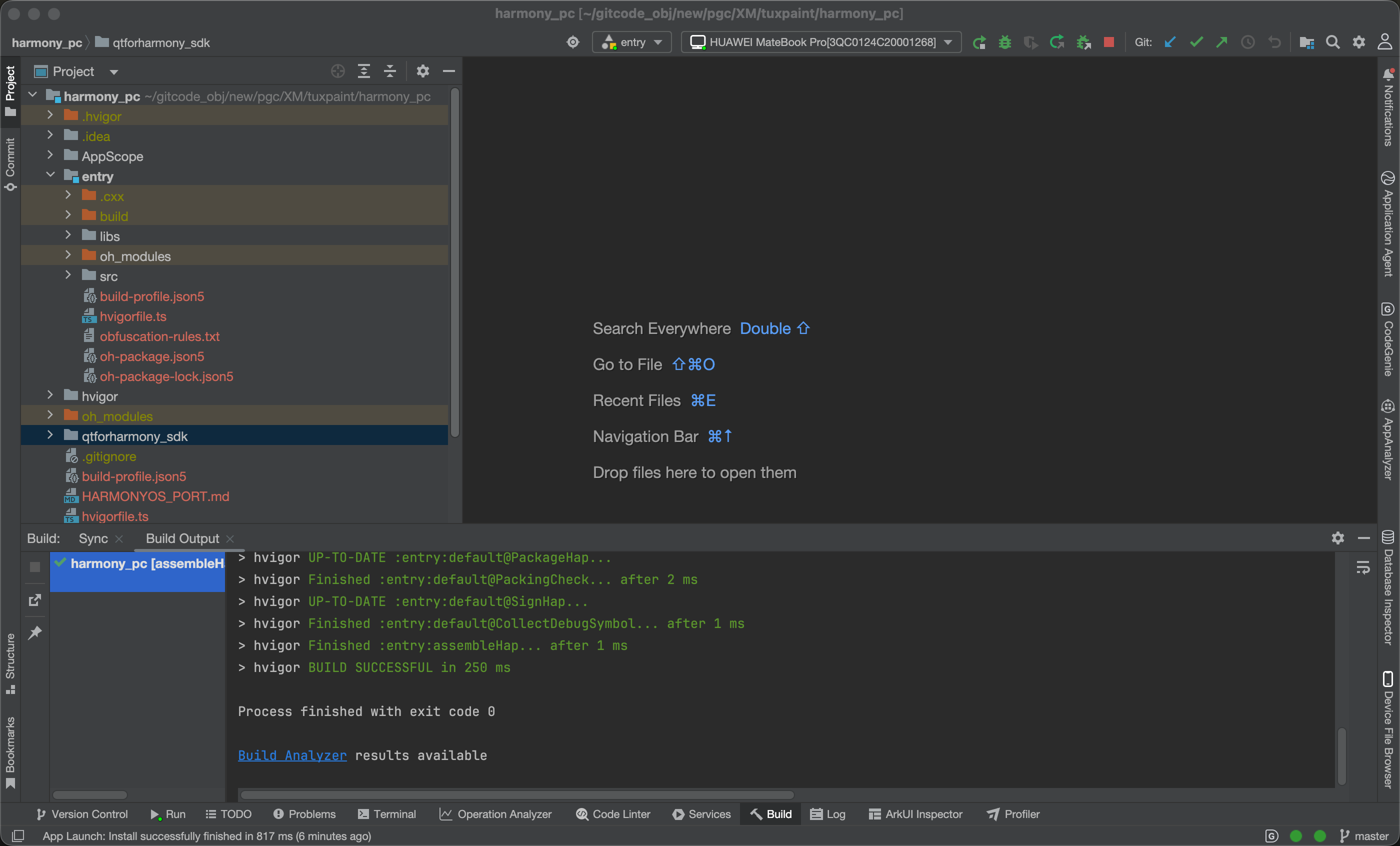

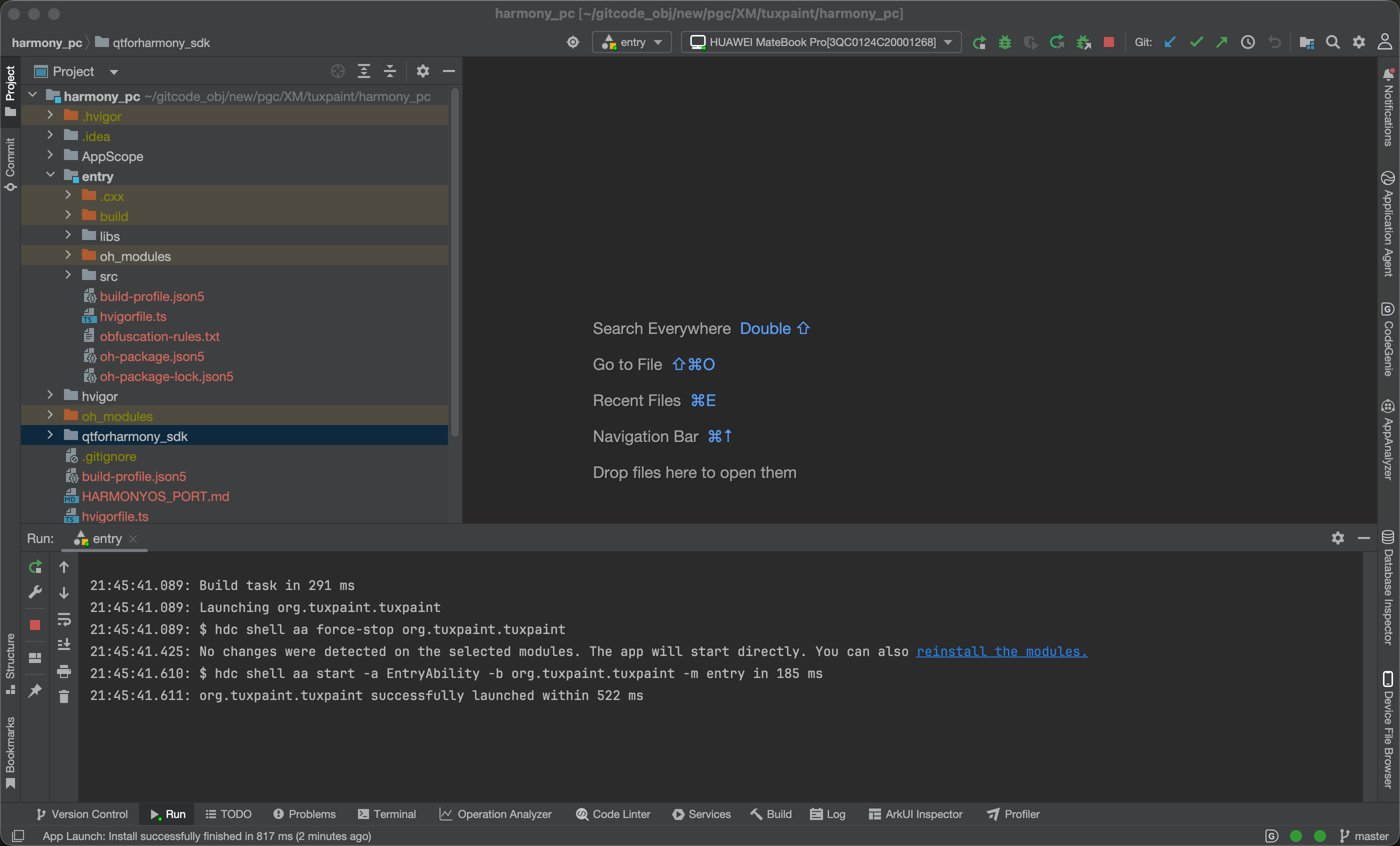

在这里插入图片描述

三、关键抉择：SDL2 的应用，为什么用 Qt 去适配鸿蒙

先把"要不要用 Qt"这个问题讲清楚。

我把本地已经完成的鸿蒙PC适配挨个看了一遍——Krita、TupiTube、Natron、Scribus、Avogadro、Photoflare……无一例外，全部是同一套"Qt for HarmonyOS"方案：

ArkTS UIAbility → 全窗口 XComponent → Qt OpenHarmony QPA 插件 → libentry.so → 可见的 Qt 窗口

每个项目都自带一份 234MB 的 qtforharmony_sdk（Qt 5.15 移植版），并且都有两种构建模式：SHELL（一个自包含、必定能编能跑的 Qt Widgets 仿真壳，用来打通管线）和 FULL（真正的原应用）。

Tux Paint 的麻烦在于它是 SDL2。理论上 SDL2 新版本确实有 OpenHarmony 的后端（SDL_ohos），可以走"SDL2 直接在鸿蒙起窗口"的路线，但那是另一套体系，本地没有任何先例，且需要把 SDL2 + SDL2_image/ttf/mixer/Pango、Pango、Cairo、FriBidi、HarfBuzz、FreeType、librsvg…… 一整串依赖全部交叉编译到 OHOS arm64。

结论很清晰：和整个系列保持一致、最稳、当下就能交付的做法，是套用 Qt 的 SHELL 模式——用 Qt Widgets 写一个忠实复刻 Tux Paint 经典界面、且工具真实可用的外壳，先把鸿蒙这条渲染管线跑通；真正的 SDL2 移植作为 FULL 模式的后续工作。这正是 Krita / TupiTube 交付的可运行基线的思路。

所以这篇的答案是：是的，这次也是用 Qt 适配鸿蒙——哪怕原版是 SDL2。

四、鸿蒙工程壳：Ability + XComponent + Qt QPA

Qt for Harmony 的关键思路是：ArkTS 侧创建鸿蒙窗口，页面里放一个 XComponent，再由 Qt OpenHarmony QPA 插件把 Qt 窗口挂上去。Index.ets 很薄，核心就是这个 XComponent：

XComponent({
  id: this.windowId,
  type: XComponentType.NODE,
  libraryname: 'plugins_platforms_qopenharmony'
})
  .width('100%').height('100%');

EntryAbility.ets 负责窗口生命周期并启动 Qt，MyAbilityStage.ets 在 onCreate 里 qpa.attachAbilityStage(this)、onAcceptWant 里返回实例 key（这里改成了 Tux Paint 自己的 tuxpaint_main_window）。QPA 插件会去 dlopen 名为 libentry.so 的库，并调用它的 qtmain 入口。SHELL 的 C++ 里就提供这个入口：

int main(int argc, char **argv) { return runTuxPaintShell(argc, argv); }

#if defined(OPENHARMONY)
// Qt OpenHarmony QPA 插件 dlopen libentry.so 后调用的就是 qtmain
extern "C" int qtmain(int argc, char *argv[]) {
    return runTuxPaintShell(argc, argv);
}
#endif

应用身份用 Tux Paint 自己的包名 org.tuxpaint.tuxpaint、版本 0.9.36，module.json5 里因为 Tux Paint 是纯离线应用，去掉了网络权限，只保留文件访问权限（用于保存画作）。签名留空，交给 DevEco Studio 自己生成——不把参考模板项目的包名、logo、签名复制过来。

五、自带 Qt SDK：放进自己项目、引用自己的

适配里有一条硬性要求：Qt for Harmony SDK 必须放进当前项目目录、引用项目内自己的 SDK，而不是引用别的工程的 SDK。所以把整套 234MB 的 Qt 5.15 for Harmony SDK 复制到 harmony_pc/qtforharmony_sdk/，entry/libs/arm64-v8a/ 里放上配套的 QPA 插件（libplugins_platforms_qopenharmony.so）、TLS（libssl/libcrypto）和多媒体后端 .so。CMakeLists.txt 从 cpp 目录反向定位到 harmony_pc，再强制使用项目内置 SDK：

# .../harmony_pc/entry/src/main/cpp -> .../harmony_pc
get_filename_component(HARMONY_PROJECT_ROOT "${CMAKE_CURRENT_SOURCE_DIR}/../../../.." ABSOLUTE)
get_filename_component(TUXPAINT_ROOT "${HARMONY_PROJECT_ROOT}/.." ABSOLUTE)

set(QT_PREFIX "qtforharmony_sdk" CACHE PATH "Qt for HarmonyOS SDK path")
if (NOT IS_ABSOLUTE "${QT_PREFIX}")
    get_filename_component(QT_PREFIX "${HARMONY_PROJECT_ROOT}/${QT_PREFIX}" ABSOLUTE)
endif()
if (NOT EXISTS "${QT_PREFIX}/lib/cmake/Qt5/Qt5Config.cmake")
    message(FATAL_ERROR "QT_PREFIX must point to this project's bundled Qt 5 SDK")
endif()

entry/build-profile.json5 默认就把这个相对路径传进去：

"arguments": "-DQT_PREFIX=qtforharmony_sdk -DTUXPAINT_FULL_APP=AUTO"

六、两种构建模式：SHELL 先跑通，FULL 留路线

和 TupiTube / Krita 一样，CMakeLists.txt 用 TUXPAINT_FULL_APP（AUTO / ON / OFF）分两种模式：

SHELL（默认 AUTO/OFF）：只编一个自包含的 tuxpaint_ohos_shell.cpp，不依赖 src/、不依赖 SDL2，必定能编、能起、能画，把鸿蒙渲染管线打通。链接 Qt5::Core/Gui/Widgets/Svg/Network——其中 Qt5::Svg 必须链上，否则 hvigor 收集的 qsvg 图片插件加载 libentry.so 时会失败、白屏。
FULL（-DTUXPAINT_FULL_APP=ON）：编译真正的 Tux Paint。当前不可构建，CMake 会直接以清晰的 FATAL_ERROR 停下，并列出需要先做的事：把 SDL2 全家桶 + Pango/Cairo/FriBidi/HarfBuzz/FreeType/librsvg/libpng… 交叉编译到 OHOS arm64，再把 src/*.c 编进 libentry.so、用 OPENHARMONY 守卫掉 X11/win32/macos/android 平台文件、把 data/ fonts/ stamps/… 打进 HAP。

为什么默认是 SHELL、FULL 直接报错而不是"自动回退"？因为 Tux Paint 的源码都在仓库里、永远存在，没法用"源码在不在"来判断；而它又不是 Qt 程序，FULL 在没有 SDL2 鸿蒙库之前根本无从编起。所以让 SHELL 当默认交付物，FULL 给出明确的、可执行的路线说明。

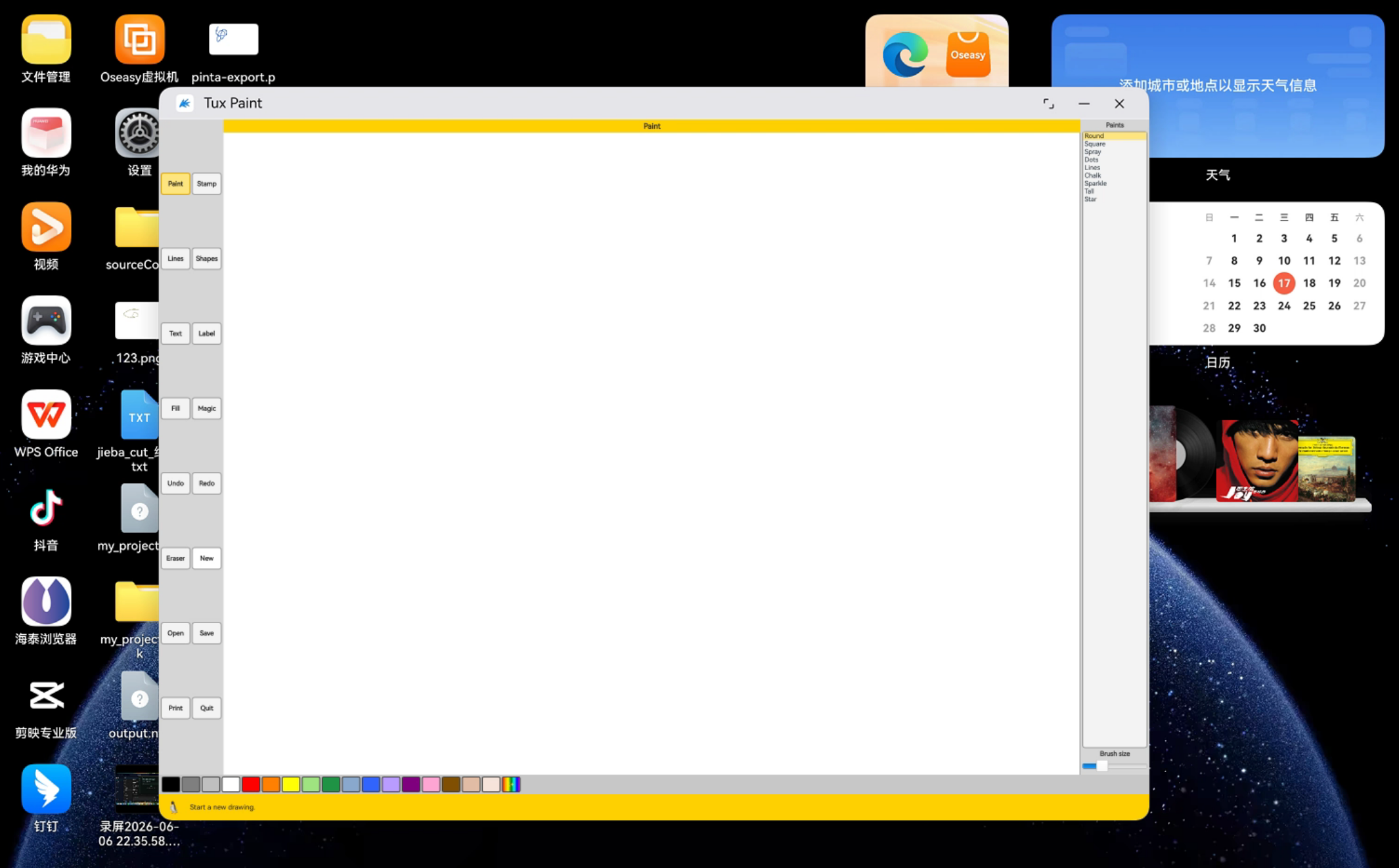

七、忠实复刻 Tux Paint 的界面

SHELL 不是随便画个窗口，而是照着 Tux Paint 的经典五区布局来搭，数据全部取自上面那两个头文件：

+--------+---------------------------+----------+
| 工具栏 |        黄色标题栏          | 选择器   |
| 16 个  +---------------------------+ (随工具  |
| 按钮   |                           |  变化)   |
| 两列   |        白色画布            |          |
|        |     (天蓝色衬底)          |          |
+--------+---------------------------+----------+
|              底部 17 色调色板 + 彩虹取色器       |
+-------------------------------------------------+
| 🐧 Tux |  提示语（随工具/颜色变化）              |
+-------------------------------------------------+

左侧工具栏：16 个按钮，名称和顺序逐字来自 tools.h；
画布：白色 QImage，画在天蓝色的"画纸衬垫"上，和原版一样；
右侧选择器：随当前工具切换内容——选 Paint 显示笔刷、选 Shapes 显示形状列表、选 Magic 显示效果列表……外加一个画笔粗细滑块；
底部调色板：17 个色块用 colors.h 的精确 RGB 渲染，外加一个彩虹"取色"按钮（点开 QColorDialog 任选颜色）；
底部 Tux 提示栏：黄色背景 + 企鹅，显示当前工具的提示语（也来自 tools.h 的 tool_tips[]）。

整个外观用一段 Fusion 风格 + 浅灰/亮黄的 QSS 统一，尽量贴近 Tux Paint 明快、友好的儿童风。

在这里插入图片描述

八、从"假按钮"到"真能用"：让每个工具真正生效

这是这次最关键、也最容易被忽略的一步。

第一版 SHELL 我犯了个典型错误：它只是个"门面"。点左边的工具按钮，只做了三件表面的事——改标题文字、改底部提示语、换右侧选择器列表。真正的绘图逻辑一个都没接：除了画笔能画、New 能清空，其它 Stamp / Lines / Shapes / Text / Fill / Magic / Eraser 点了之后画布行为不变，Undo / Redo / Open / Save / Print / Quit 全是空操作。一上手就会发现"左边这些功能点了没用"。

于是我把绘图核心整个重写成**工具感知（tool-aware）**的：画布持有"当前工具 + 变体 + 颜色 + 笔宽 + 撤销/重做栈"，鼠标事件按当前工具分发：

void Canvas::mousePressEvent(QMouseEvent *e) {
    QPoint p = mapToImage(e->pos());
    switch (tool_) {
    case TOOL_PAINT:
    case TOOL_ERASER: pushUndo(); dragging_ = true; last_ = p; drawDab(p); break;
    case TOOL_LINES:
    case TOOL_SHAPES: pushUndo(); dragging_ = true; start_ = cur_ = p; update(); break;
    case TOOL_FILL:   pushUndo(); floodFill(p, penColor_); update(); break;
    case TOOL_TEXT:
    case TOOL_LABEL:  placeText(p); break;          // 弹输入框，把文字画上去
    case TOOL_STAMP:  pushUndo(); placeStamp(p); update(); break;   // 盖一个图案
    case TOOL_MAGIC:  pushUndo(); applyMagic(); update(); break;    // 整图特效
    }
}

逐个工具落地后的真实行为：

Paint / Eraser：自由涂画，橡皮就是用白色画；
Lines：按下定起点，拖动实时橡皮筋预览，松手提交直线；

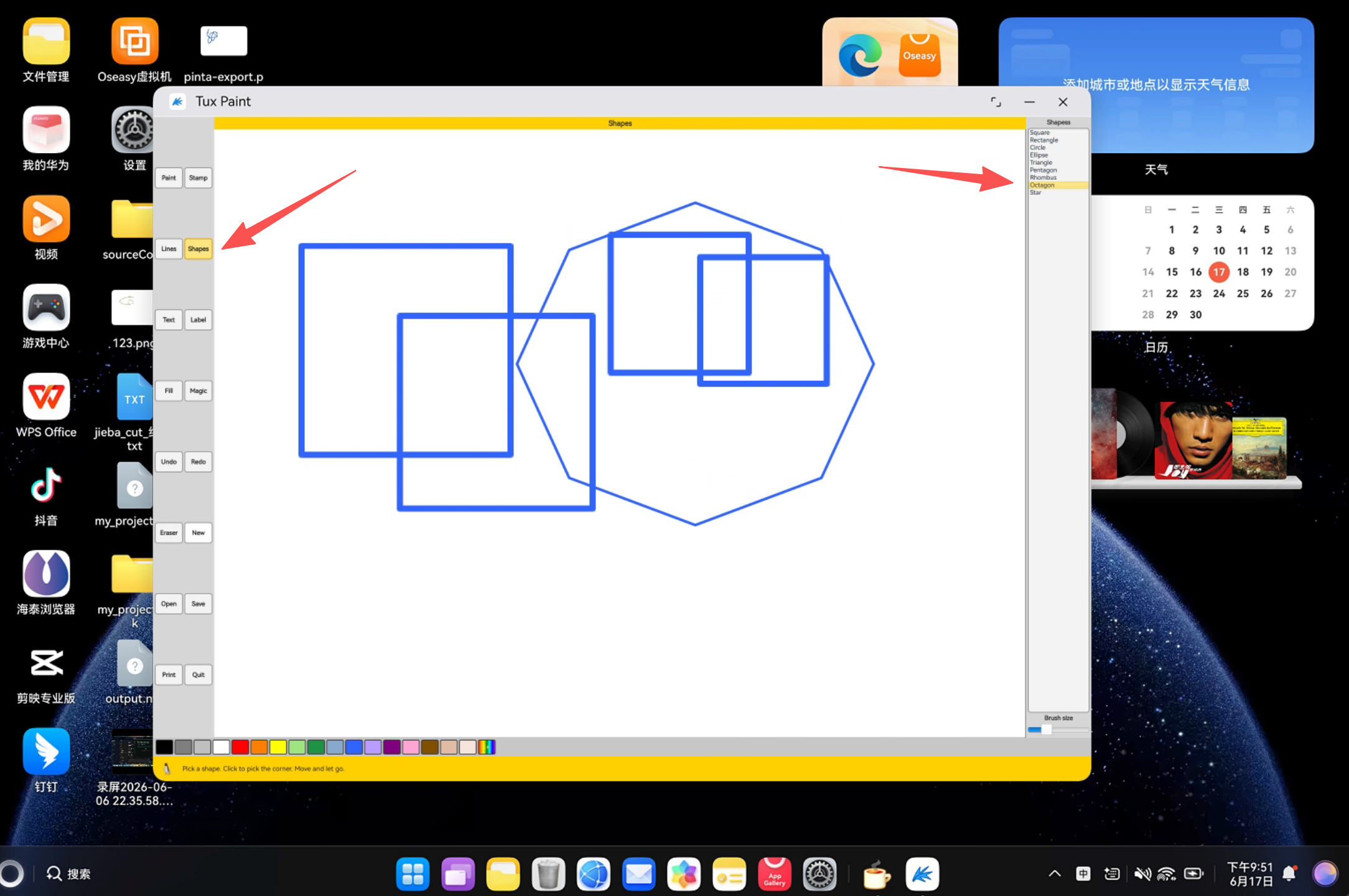

Shapes：同样橡皮筋预览，支持方形/矩形/圆/椭圆/三角/五边形/菱形/八边形/星形（用正多边形与星形的参数方程画出来）；
Fill：真正的漫水填充——基于扫描线的 4-邻接 flood fill，从点击点按相同颜色的连通区域铺色；
Text / Label：点击弹 QInputDialog 输入文字，按当前颜色/字号绘制到画布；
Stamp：在点击处盖一个 emoji 图案（★♥✿☀☽☺🐱🌳🚗，右侧选择器切换）；
Magic：整图特效，按右侧变体应用——反相 invertPixels()、着色、淡化、模糊（box blur）、变亮/变暗、灰度、水平镜像、垂直翻转；
Undo / Redo：真实的双栈撤销/重做（每次改动前 pushUndo()，最多保留 24 步）；

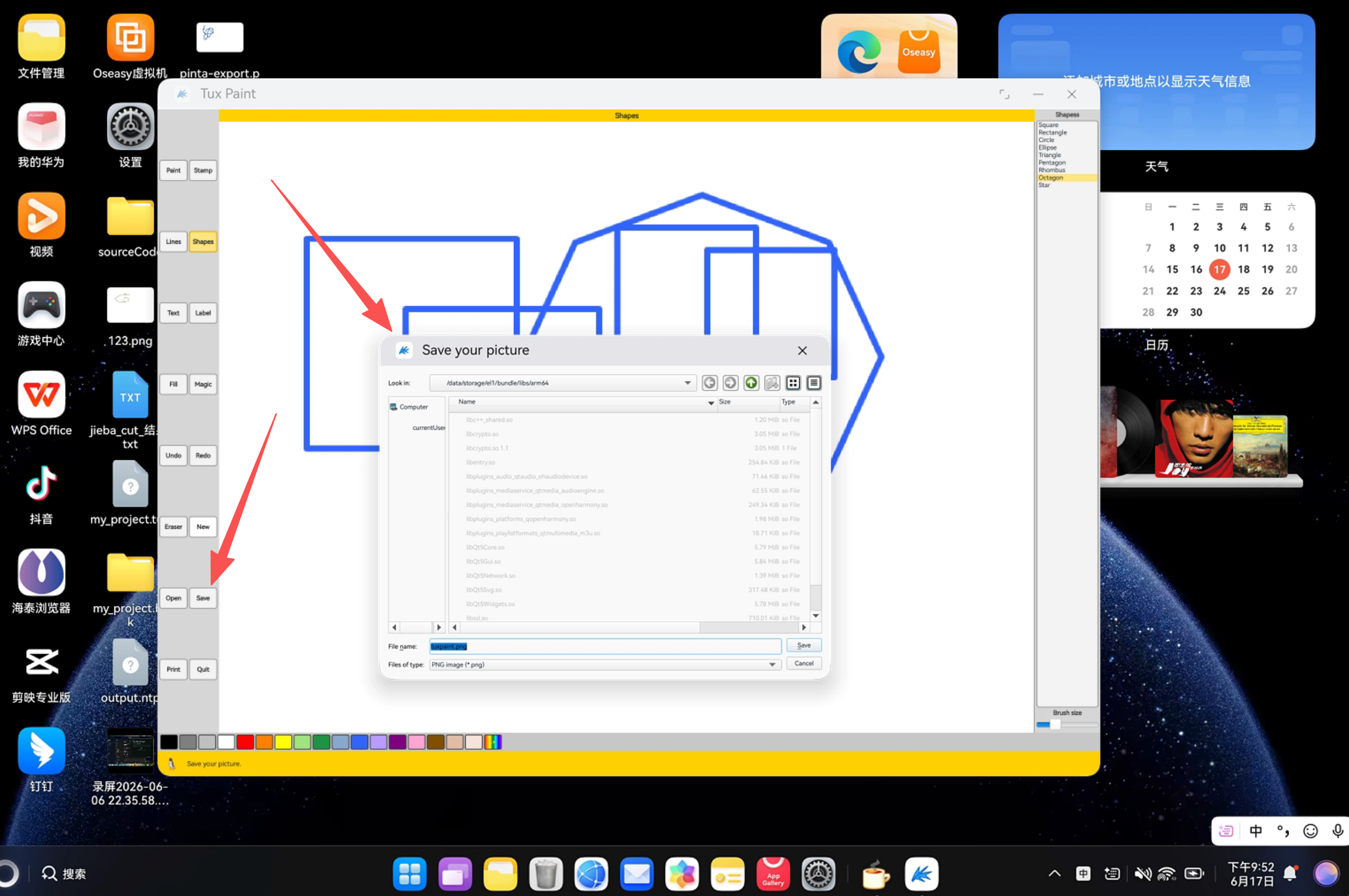

New / Open / Save / Print / Quit：New 确认后清空；Open/Save 用 Qt 自带（非原生）文件对话框读写 PNG；Print 提示预览版暂不支持；Quit 确认后退出。

还有两个交互细节：动作类按钮（Undo/Save/Quit…）执行完会自动把选中态还原到你之前的绘图工具，不会卡在"Save 被按下"的状态；右侧选择器选中行通过 currentRowChanged 回写到画布的"变体"，所以换形状、换魔法效果立即生效。

在这里插入图片描述

九、本机编译验证：在没有鸿蒙链的情况下提前抓错

鸿蒙的交叉编译要在 DevEco Studio 里跑，链路长、反馈慢。好在这份 SHELL 是标准 Qt 5 Widgets 代码，可以先在 Mac 本机用 Homebrew 的 Qt 5（/opt/homebrew/opt/qt@5）做一次"只编译不链接"的语法检查，提前把 API 错误抓出来：

QT5=/opt/homebrew/opt/qt@5
clang++ -std=c++17 -fsyntax-only -DOPENHARMONY \
  -I"$QT5/include" -I"$QT5/include/QtCore" \
  -I"$QT5/include/QtGui" -I"$QT5/include/QtWidgets" \
  tuxpaint_ohos_shell.cpp

第一次就抓到一个真实错误——画形状描边时 QPen 的参数顺序写错了：

// 错误：第 4 个参数应是"线帽样式"(PenCapStyle)，却传了"连接样式"(PenJoinStyle)
QPen(penColor_, w, Qt::SolidLine, Qt::RoundJoin)
// 修正：补全 RoundCap, RoundJoin
QPen(penColor_, w, Qt::SolidLine, Qt::RoundCap, Qt::RoundJoin)

为了让代码在鸿蒙 LLVM/musl 工具链上更稳，还顺手做了两处加固：补 #include <functional>（用了 std::function 当提示回调）、给非标准宏 M_PI 加 #ifndef 兜底。改完后 -fsyntax-only 退出码 0，干净通过，连 OPENHARMONY 分支的 qtmain 一起覆盖。这一步省掉了好几轮"打包→装机→白屏→猜"的来回。

之后回到 DevEco Studio 重新 build entry，CMake 会重新编出 libentry.so，重新安装即可。

十、构建与运行

桌面版（不受影响）：照常 make 即可，本次适配没有动 Tux Paint 的任何原始源码与 Makefile。

鸿蒙 PC，命令行：

cd harmony_pc
export DEVECO_SDK_HOME=<command-line-tools>/sdk
<command-line-tools>/bin/ohpm install
<command-line-tools>/bin/hvigorw --mode module -p module=entry@default \
  -p product=default assembleHap --no-daemon

产物（未签名）：

harmony_pc/entry/build/default/outputs/default/entry-default-unsigned.hap

DevEco Studio：把 harmony_pc/ 作为工程根目录打开，配置好自己的签名，Build entry HAP，再装到鸿蒙 PC / 模拟器上运行。

在这里插入图片描述

十一、适配成果与边界

到目前为止，Tux Paint 在鸿蒙 PC 上完成了一个界面忠实、工具可交互的版本：

可作为 HAP 安装到鸿蒙 PC，通过 Stage UIAbility 启动，走 ArkTS → XComponent → Qt QPA → libentry.so 的标准链路。
界面忠实复刻 Tux Paint 经典布局：16 个工具、17 个默认色、Tux 提示栏，名称/提示/颜色全部逐字取自 tools.h / colors.h。
左侧工具真实可用：画笔/橡皮、直线、形状（9 种）、文字、填充（真·漫水填充）、图章、魔法（9 种整图特效）、撤销/重做、新建/打开/保存/退出，全部接了真实逻辑。
项目内置自己的 qtforharmony_sdk，DevEco Studio 导入后可直接构建；签名留空交给开发者自己配置。
提供本机 Qt5 语法校验流程，已抓修 QPen 参数错误等问题，并对 std::function/M_PI 做了可移植性加固。

在这里插入图片描述

同时也如实说明当前的边界（后续可继续推进）：

这是基于 Qt Widgets 的 SHELL 复刻，跑的不是 Tux Paint 原版的 SDL2 代码——它证明了链路、复刻了界面、做活了工具，但底层不是原引擎。
真正的 FULL（SDL2 全量移植）尚未可构建：需要先把 SDL2 + SDL2_image/ttf/mixer/gfx/Pango、Pango、Cairo、FriBidi、HarfBuzz、FreeType、librsvg、libpng/jpeg/tiff/webp、zlib 交叉编译到 OHOS arm64，再把 src/*.c 编进 libentry.so 并把素材打进 HAP。CMakeLists.txt 的 FULL 分支与 HARMONYOS_PORT.md 已写清这条路线。
印章目前用 emoji 占位、魔法是一组通用图像特效，尚未接 Tux Paint 原版的真实印章素材与 magic 插件——这些都可以在后续替换为真实资源。

这次迁移最大的经验是：适配框架要跟着生态走，而不是跟着原项目的技术栈走。 Tux Paint 原生是 SDL2，但本地鸿蒙PC的成熟通路是 Qt；与其孤军深入去趟 SDL2-on-OHOS，不如先用同一套 Qt SHELL 拿出能装、能跑、能交互、且长得就是 Tux Paint 的版本，把链路和体验先立住，再把"换上真·SDL2 引擎"作为有清晰路线图的后续工作。而 SHELL 也不能只做"门面"——工具点了要真的能用，这才是这个版本从"像 Tux Paint"走到"是个能用的画图工具"的关键。
