一、写在前面

欢迎加入鸿蒙PC开发者社区，共同打造开发者工具生态：鸿蒙PC开发者社区：https://harmonypc.csdn.net/

鸿蒙适配仓库：https://atomgit.com/OpenHarmonyPCDeveloper/ohos_scribus

欢迎在PC社区平台申请新建项目：https://atomgit.com/OpenHarmonyPCDeveloper

环境搭建文章：https://blog.csdn.net/weixin_52908342/article/details/161343743

这篇文章记录的是 Scribus 在 HarmonyOS PC / OpenHarmony PC 环境中的一次完整适配过程，其中也记录了一段排查：第一次跑起来后，发现点某些按钮"没反应"，怎样定位问题、修好，再用 hdc + uitest 把真机当测试机自己点一遍验证。

Scribus 不是 Electron 项目，也不是普通的 ArkUI 应用。它是一个 C++ / Qt 6 的开源桌面排版软件（Desktop Publishing，DTP），对标 Adobe InDesign / QuarkXPress——能做杂志、报纸、海报、宣传册、PDF。代码体量很大：约 1259 个 .cpp / .h，构建系统是 CMake，依赖一大堆原生库（poppler、cairo、harfbuzz、freetype、fontconfig、lcms2、libxml2、hunspell、icu、boost、podofo、GraphicsMagick……）。当前是 1.7.x 开发线（面向未来稳定版 1.8.0），版本号 1.7.4。

和 Web 套壳不同，把这样一个 Qt 桌面应用搬上鸿蒙 PC，难点在于：

怎样让一个 Qt Widgets 桌面应用进入鸿蒙 Stage 模型，由 libentry.so 启动（Qt for HarmonyOS 的 QPA 思路）。
Scribus 全量是 Qt6 + 一大票原生库，短期内不可能全部交叉编译到 OHOS arm64，怎样先用一个自包含的"DTP 工作区外壳"把整条渲染/交互链路打通，把全量编译留作后续路线图。
第一次能跑、能进主界面，但点某些按钮没反应——这是 bug 还是没接事件？怎样定位、修复。
怎样自己控制鸿蒙 PC 真机，把改完的 HAP 装上去、注入真实点击和拖拽，逐项截图验证按钮真的响应了。
命令行构建一路 SDK component missing——怎样从 hvigor 的 SDK 解析逻辑里把正确的 SDK 路径、版本号、hvigor 版本一个个挖出来。

本次适配采用逐步验证的路线：保留 Scribus 原有 C++ 主体不动，新建 harmony_pc/ 作为鸿蒙工程壳；ArkTS 侧只负责 Ability、窗口和 XComponent；界面由 Qt 运行时承载；鸿蒙特有改动全部用 Q_OS_OPENHARMONY 收敛，桌面构建完全不受影响。

在这里插入图片描述

二、项目背景：Scribus 是 Qt6 + CMake 的大型桌面排版软件

确认它是什么很简单：根目录有 CMakeLists.txt（cmake_minimum_required(VERSION 3.16)）和大量 find_package(Qt6 ...)；README 里明确写着「As of version 1.7.x, Scribus is built using version 6 of the Qt toolkit. Scribus 1.7.0 or higher requires at least Qt 6.4.」入口在 scribus/main.cpp（非 Windows 走 main_nix.cpp），用的是 ScribusQApp（继承自 QApplication）。

原始项目结构（节选）：

scribus/
├── CMakeLists.txt                 # 顶层 CMake（要求 Qt6.4+）
├── CMakeLists_Dependencies.cmake  # poppler/cairo/lcms2/harfbuzz/podofo... 一大票依赖
├── scribus/                       # 主源码目录（约 1259 个 .cpp/.h）
│   ├── main.cpp / main_nix.cpp    # 程序入口
│   ├── scribusapp.cpp             # ScribusQApp（QApplication 子类）
│   ├── canvas*.cpp                # 画布、各种画布手势/模式
│   ├── ui/                        # 大量 Qt Widgets 界面
│   └── plugins/                   # 导入/导出滤镜、脚本器等运行时插件
└── harmony_pc/                    # 本次新增的鸿蒙工程壳

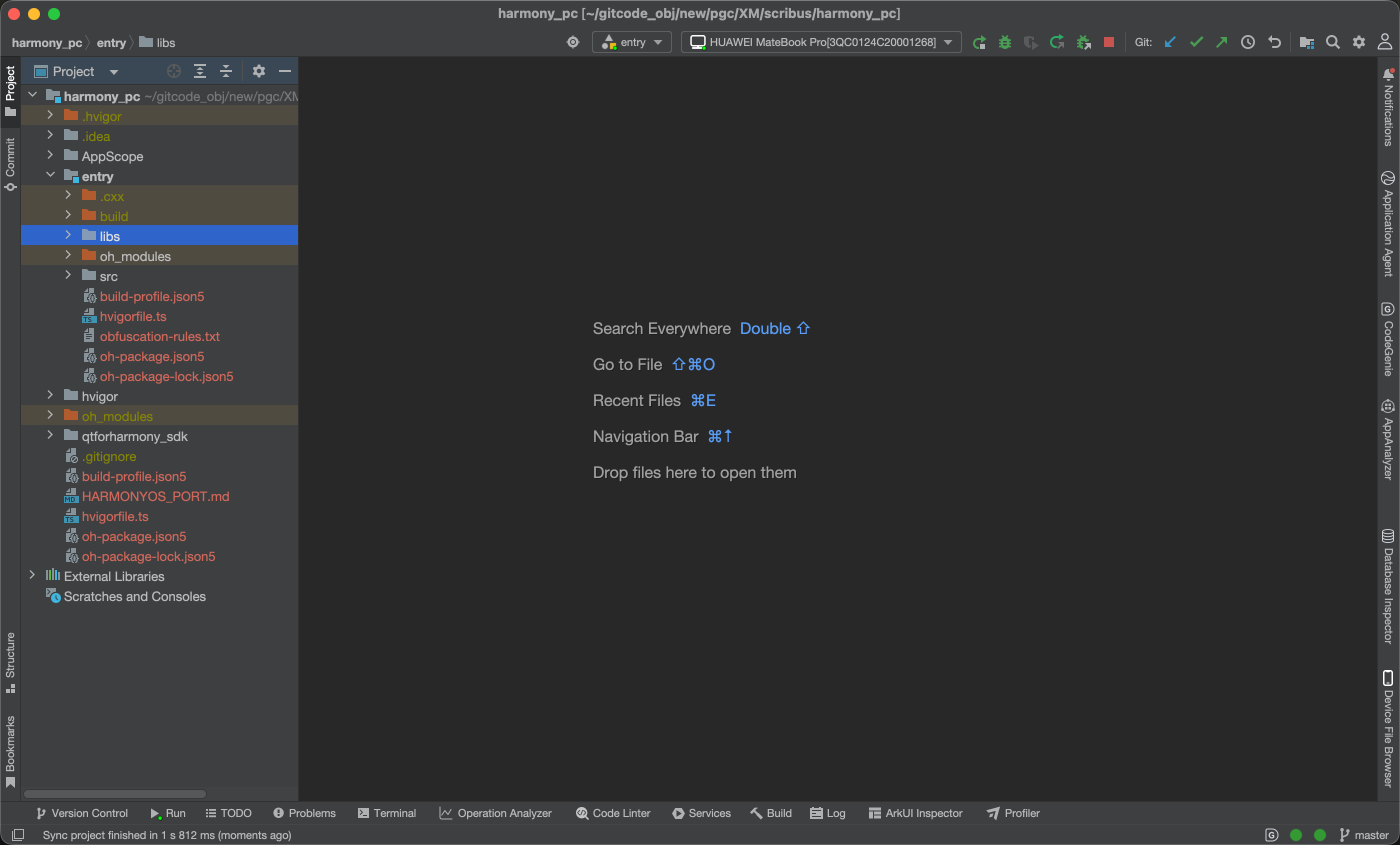

鸿蒙适配工程集中放在 scribus/harmony_pc/：

harmony_pc/
├── AppScope/app.json5                  # 包名 net.scribus.scribus
├── build-profile.json5                 # 应用级（签名、SDK 版本）
├── entry/
│   ├── build-profile.json5             # 传 -DQT_PREFIX / -DSCRIBUS_FULL_APP
│   ├── libs/arm64-v8a/                  # QPA 插件 + OpenSSL（TLS）
│   └── src/main/
│       ├── cpp/CMakeLists.txt          # 把壳编成 libentry.so（SHELL/FULL 两模式）
│       ├── cpp/scribus_ohos_shell.cpp  # 自包含的 DTP 工作区外壳
│       ├── ets/                         # AbilityStage / EntryAbility / Index
│       └── module.json5
├── hvigor/  oh-package.json5
├── HARMONYOS_PORT.md                    # 适配说明 + FULL 模式路线图
└── qtforharmony_sdk/                   # 项目自带的 Qt 5.15 for Harmony SDK（234MB）

这次没有把 Scribus 重写成 ArkUI，而是让 Qt Widgets 继续负责界面，鸿蒙工程壳负责承载和启动。

在这里插入图片描述

三、鸿蒙工程壳：Ability + XComponent + Qt QPA

Qt for Harmony 的关键思路：ArkTS 侧创建鸿蒙窗口，页面里放一个 XComponent，再由 Qt OpenHarmony QPA 插件把 Qt 窗口挂上去。Index.ets 很薄，核心就是这个 XComponent：

XComponent({
  id: this.windowId,
  type: XComponentType.NODE,
  libraryname: 'plugins_platforms_qopenharmony'
})
  .width('100%').height('100%');

EntryAbility.ets 负责窗口生命周期并启动 Qt，onWindowStageCreate 里调用 qpa.startQtApplication(this)，QPA 插件会去 dlopen 应用的 libentry.so 并调用它的 qtmain。所以在 Scribus 的入口 scribus/main_nix.cpp 里加一个仅鸿蒙生效的入口别名，转发到 Scribus 原本的 main()：

#if defined(Q_OS_OPENHARMONY)
// QPA 插件 dlopen libentry.so 后调用的就是这个 qtmain
extern "C" __attribute__((visibility("default"))) int qtmain(int argc, char *argv[])
{
    return main(argc, argv);
}
#endif

同时把桌面那行只在 X11 下需要的 qputenv("QT_QPA_PLATFORM", "xcb") 用 && !defined(Q_OS_OPENHARMONY) 守住——鸿蒙用的是 qopenharmony 这个 QPA，不能再设 xcb。这些都在 Q_OS_OPENHARMONY 守卫里，Linux/macOS/Windows 构建一个字节都不变。

应用身份用 Scribus 自己的：包名 net.scribus.scribus、label「Scribus」、版本 1.7.4，签名留空交给 DevEco Studio 生成——不要把参考模板项目的 logo / 包名 / 签名复制过来。

四、自带 Qt SDK：把 SDK 放进自己项目、引用自己的

适配里有一条硬性要求：Qt for Harmony SDK 必须放进当前项目目录、引用项目内自己的 SDK，而不是引用别的工程的。所以把整套 234MB 的 Qt 5.15 for Harmony SDK 复制到 harmony_pc/qtforharmony_sdk/，entry/src/main/cpp/CMakeLists.txt 从 harmony_pc 反向定位项目根，并强制用项目内置 SDK：

get_filename_component(HARMONY_PROJECT_ROOT "${CMAKE_CURRENT_SOURCE_DIR}/../../../.." ABSOLUTE)
set(QT_PREFIX "qtforharmony_sdk" CACHE STRING "Qt for HarmonyOS SDK path")
if (NOT IS_ABSOLUTE "${QT_PREFIX}")
    get_filename_component(QT_PREFIX "${HARMONY_PROJECT_ROOT}/${QT_PREFIX}" ABSOLUTE)
endif()
if (NOT EXISTS "${QT_PREFIX}/lib/cmake/Qt5/Qt5Config.cmake")
    message(FATAL_ERROR "QT_PREFIX must point to this project's bundled Qt 5 SDK")
endif()

这个 SDK 是 Qt 5.15。Scribus 全量需要 Qt6；对 SHELL 外壳来说 Qt5.15 已够用，Qt6 OHOS 工具链是后续 FULL 模式的前置条件。

五、先验证链路：SHELL 壳（保证能编、能起、能交互）

Scribus 全量是 Qt6 + 一大票还没有 OHOS arm64 版的原生库，直接上全量不现实。所以 CMakeLists.txt 里做了两种构建模式（SCRIBUS_FULL_APP = AUTO | ON | OFF）：

SHELL（默认 AUTO）：只编一个自包含的 scribus_ohos_shell.cpp——一个纯 Qt Widgets 的 DTP 工作区"外壳"，不依赖 Scribus 的 scribus/ 源码，保证能编、能起、能交互，先把"ArkTS → XComponent → QPA → libentry.so → 可见 Qt 窗口"这条链路打通。
FULL（-DSCRIBUS_FULL_APP=ON）：编译真正的 Scribus 全量应用。当前会主动 FATAL_ERROR 并列出前置条件——因为 Scribus 是 Qt6，还需要 poppler / cairo / harfbuzz / lcms2 / freetype / fontconfig / libxml2 / hunspell / icu / boost / podofo / GraphicsMagick 等一整套依赖交叉编译到 OHOS arm64 才能开。详见 harmony_pc/HARMONYOS_PORT.md 的路线图。

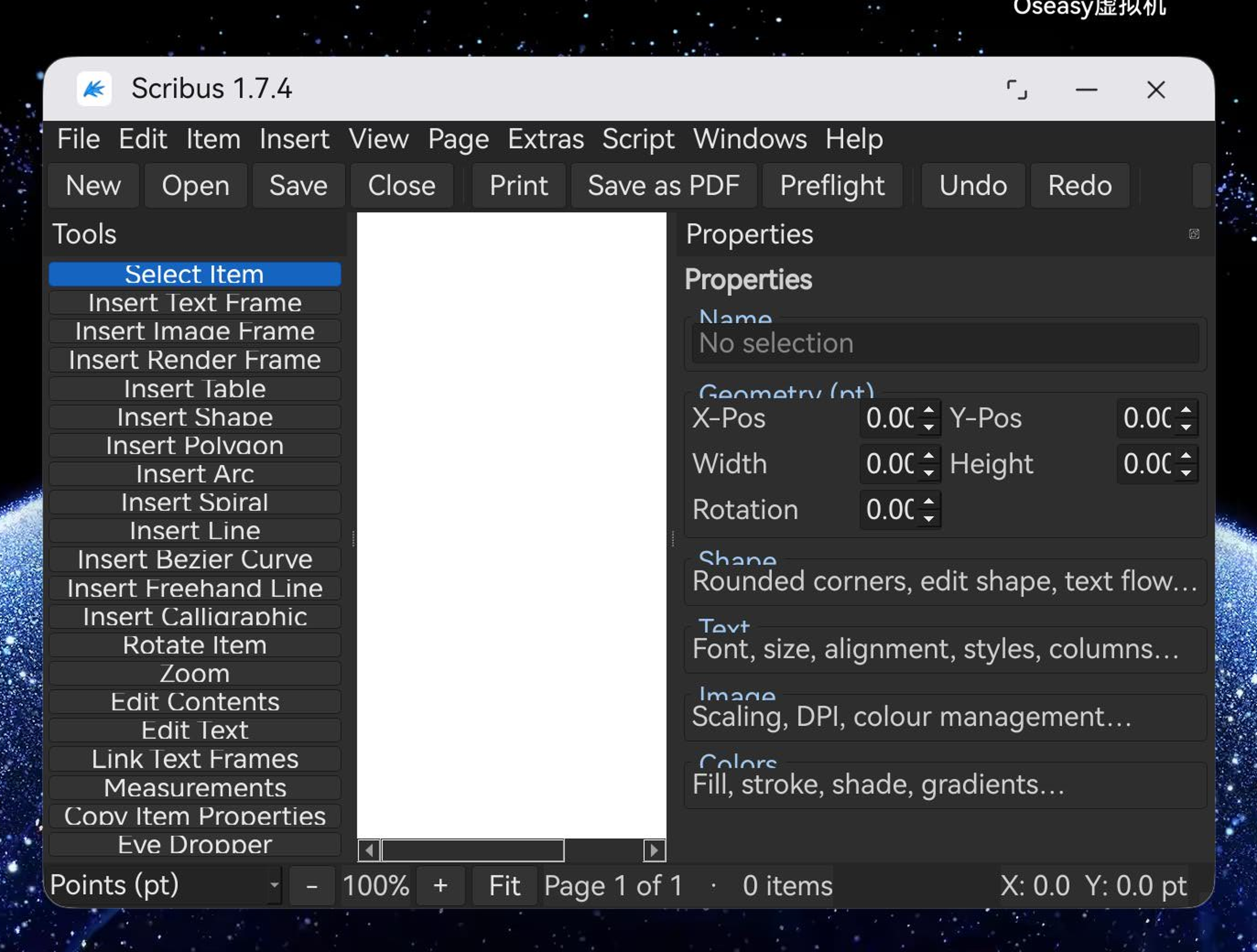

这个外壳按 Scribus 的排版界面布局实现，包含完整的工作区元素：

菜单栏：File / Edit / Item / Insert / Page / View / Extras / Script / Windows / Help；
File 工具栏：New / Open / Save / Close / Print / Save as PDF / Preflight / Undo / Redo / Cut / Copy / Paste；
左侧工具面板：Select Item、Insert Text/Image/Render Frame、Insert Table、Shape、Polygon、Arc、Spiral、Line、Bezier、Freehand、Calligraphic、Rotate、Zoom、Edit Contents/Text、Link Frames、Measurements、Eye Dropper 等 21 个工具；
中间画布：灰色台板上一张白色 A4 页面，画了蓝色边距参考线，选了插入工具后可以在页面上拖拽真的画出框，选择工具可以选中框、显示 8 个控制点；
右侧 Properties 属性面板：Name + Geometry（X-Pos / Y-Pos / Width / Height / Rotation，和选中框双向绑定）+ Shape / Text / Image / Colors 分区；
底部状态栏：单位下拉、缩放（- / % / + / Fit）、页码、item 数、鼠标坐标。

链接时有个老坑要注意：链了 Qt5::Gui 后 hvigor 的 collectAllLibs 会把 qsvg 等图片插件打进来，qsvg 依赖 libQt5Svg.so，所以必须同时链 Qt5::Svg，否则 QPA 加载 libentry.so 时找不到符号、白屏。另外把 QPA 插件、libssl/libcrypto 放进 entry/libs/arm64-v8a/。

六、构建踩坑：SDK 版本 + hvigor 版本，一路 `SDK component missing`

命令行构建时，主要的阻塞不在编译，而是 hvigor 反复报：

hvigor ERROR: 00303168 Configuration Error
Error Message: SDK component missing.

排查过程如下（也可供后续其它 Qt 工程参考）：

DEVECO_SDK_HOME 指错。一开始指到 OpenHarmony 的 SDK，而本工程 runtimeOS 是 HarmonyOS。用一段 node 脚本把 hvigor 的 hos-local-component-loader 拿出来，对几个候选根目录分别 .load()，发现只有 /Applications/DevEco-Studio.app/Contents/sdk 这个根能识别出 HarmonyOS 组件。
版本号对不上。工程里写的是 5.0.5(17)（沿用兄弟工程），但本机根本没装 API 17 的 SDK——只装了 API 22 = 6.0.2(22)（~/Library/Huawei/Sdk/21 只是个指向 OpenHarmony 的软链，是个干扰项）。怎么知道该写哪个？把 hvigor 的 hos-version-mapper.js 里 getSupportVersions() 打印出来，得到 api↔版本对照表（6.0.2::22、6.0.1::21、5.0.5::17…），再结合本机实际装的组件版本，确定要写 6.0.2(22)。
hvigor 太旧。~/ohos/command-line-tools 自带的 hvigor 是 6.21.2，它的版本表最高只到 api 21，不认识 api 22；必须改用 DevEco Studio 自带的 hvigor 6.22.3。

三个一起改对，构建才通：

cd harmony_pc
export NODE_HOME=/Applications/DevEco-Studio.app/Contents/tools/node
export DEVECO_SDK_HOME=/Applications/DevEco-Studio.app/Contents/sdk
export JAVA_HOME=/Users/<你>/jdk17/zulu-17.jdk/Contents/Home
export PATH=$NODE_HOME/bin:$JAVA_HOME/bin:$PATH
# 用 DevEco 自带的 hvigorw（6.22.3），不是 command-line-tools 里的旧版
/Applications/DevEco-Studio.app/Contents/tools/hvigor/bin/hvigorw \
  --mode module -p module=entry@default -p product=default assembleHap --no-daemon

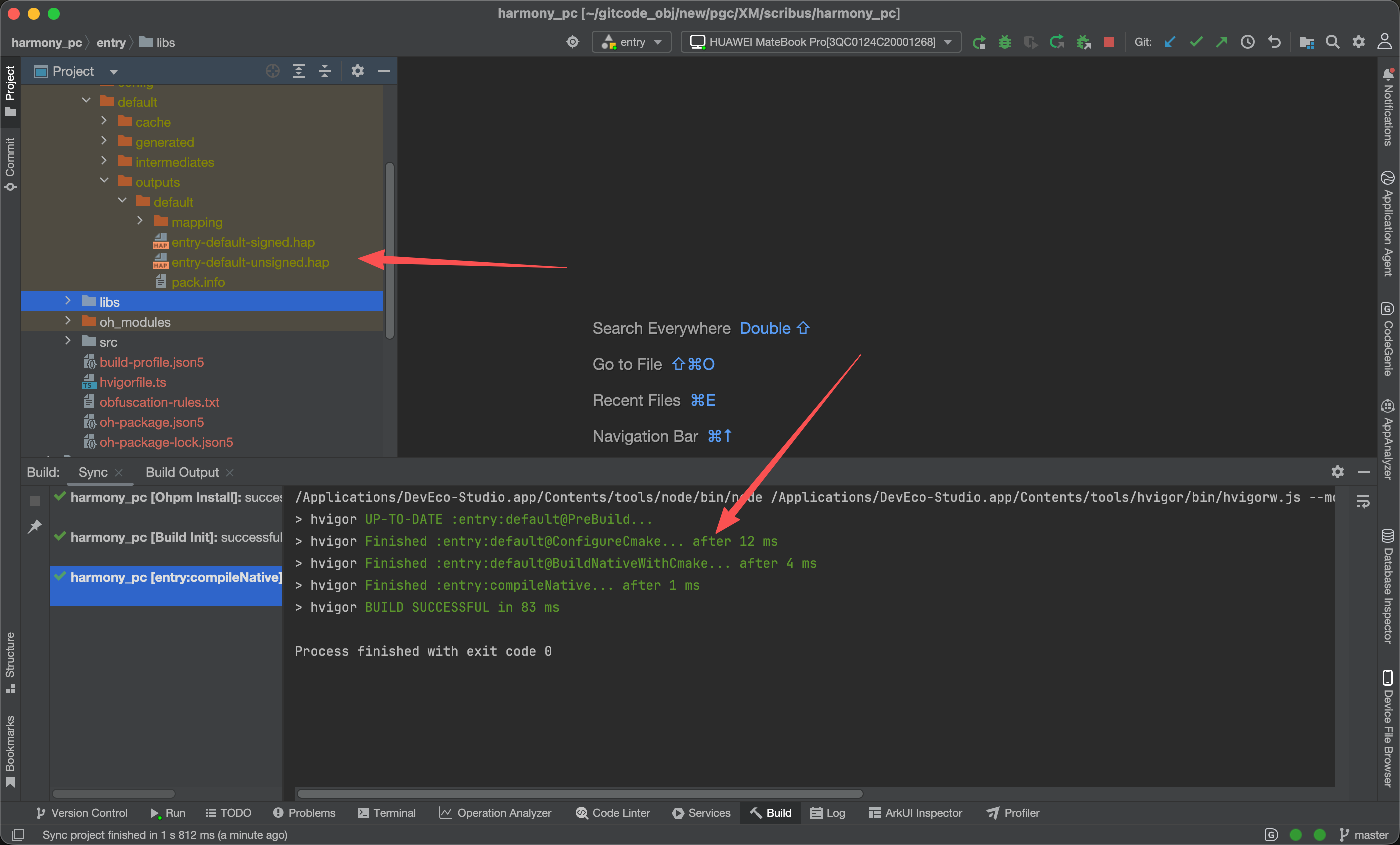

并把 harmony_pc/build-profile.json5 里的 compatibleSdkVersion / targetSdkVersion 改成 6.0.2(22)。最终 BUILD SUCCESSFUL，BuildNativeWithNinja 真正编了 scribus_ohos_shell.cpp（AUTOMOC + 链接），产出签名 HAP：

> hvigor Finished :entry:default@BuildNativeWithNinja... after 1 s 715 ms
> hvigor Finished :entry:default@SignHap... after 957 ms
> hvigor BUILD SUCCESSFUL in 4 s 34 ms
# 产物：entry/build/default/outputs/default/entry-default-signed.hap （约 33MB）

在这里插入图片描述

七、真机部署 + "按钮没反应"的排查与修复

排查：不是鸿蒙的问题，是我这版外壳里有控件没接事件：

File 工具栏的 Open / Save / Print / Save as PDF / Undo / Redo / Cut / Copy / Paste 原本是死按钮（只有 New 接了，而且只调了一次没有可见效果的刷新）；
菜单栏里每个菜单只放了一条灰色（disabled）占位项；
左侧工具按钮其实接了（会切换当前工具、按钮变蓝），但点完没有任何文字反馈，要等你在页面上拖拽才看得出来——所以"感觉没反应"。

修复：给每个可点控件都接上行为 + 状态栏即时反馈（statusBar()->showMessage(...)）。工具按钮点击→高亮 + 提示"drag on the page to create a frame"；File / Edit / Item / Insert / View 菜单和工具栏→真实操作或清晰提示；新增了新建 / 剪切 / 复制 / 粘贴 / 删除的真实逻辑和一个帧剪贴板；从菜单选工具会同步左侧面板的选中态。

改完重新构建、重装，然后自己把鸿蒙 PC 当测试机，用 hdc 注入真实点击和拖拽，逐项验证。这里有个关键点：Qt 的控件是画在 XComponent 里的，鸿蒙的 uitest dumpLayout 看不到这些控件，所以只能按屏幕像素坐标点（先截图、量坐标、再点）。

第一步，点左侧"Insert Image Frame"工具：

HDC=/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/toolchains/hdc
"$HDC" shell uitest uiInput click 1083 778    # 坐标按你截图量出来的为准

点完按钮变蓝高亮，状态栏出现 Insert Image Frame — drag on the page to create a frame——按钮响应了。

在这里插入图片描述

第二步，在页面上拖拽画一个图像框：

"$HDC" shell uitest uiInput drag 1331 828 1559 1102 500   # 起点 → 终点，500ms

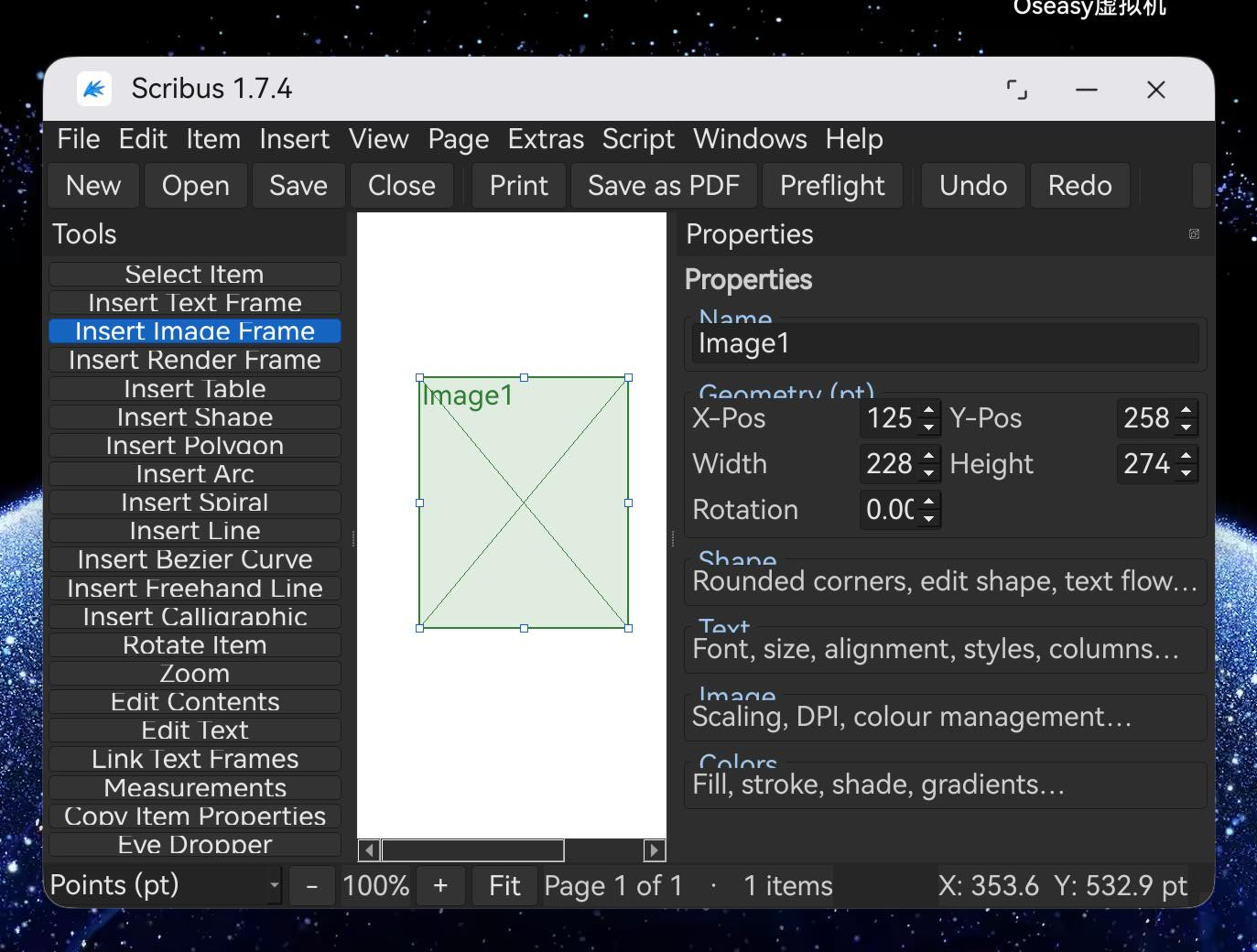

页面上真的出现了一个带 X 交叉线的图像框 Image1、带 8 个控制点；右侧 Properties 面板同步绑定了它的几何（X-Pos 125 / Y-Pos 258 / Width 228 / Height 274），状态栏从 0 items 变成 1 items。这说明工具选择、画布交互、属性面板绑定整条都通了。

在这里插入图片描述

第三步，点之前完全失灵的"Save"工具栏按钮：

"$HDC" shell uitest uiInput click 1198 617

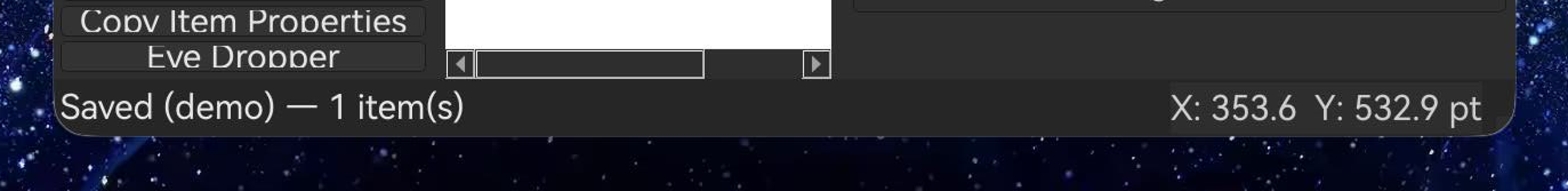

状态栏显示 Saved (demo) — 1 item(s)——原本的死按钮现在也响应了。至此三类原本"没反应"的控件（工具按钮、画布交互、File 工具栏按钮）全部验证通过。

在这里插入图片描述

八、阶段性结果与边界

到目前为止，Scribus 在鸿蒙 PC 上完成了一个可安装、可启动、可交互的外壳版本：

可以作为 HAP 安装到鸿蒙 PC，通过 Stage UIAbility 启动 Qt 应用。
跑的是一个自包含的 DTP 工作区外壳（菜单栏、File 工具栏、21 个工具的工具面板、页面+台板画布、Properties 属性面板、状态栏），打通了"ArkTS → XComponent → QPA → libentry.so → 可见、可交互的 Qt 窗口"整条链路。
项目内置自己的 qtforharmony_sdk，DevEco Studio 导入后可直接构建；桌面构建（Linux/macOS/Windows）完全不受影响（鸿蒙改动全在 Q_OS_OPENHARMONY 守卫里）。
交互验证通过：工具按钮高亮 + 状态栏提示、页面拖拽建框、Properties 与选中项双向绑定、原本失灵的工具栏按钮全部响应——并且是用 hdc + uitest 在真机上逐项点出来、截图确认的。
摸清了本机构建鸿蒙 HAP 的正确组合：DevEco 自带 hvigor 6.22.3 + DEVECO_SDK_HOME=/Applications/DevEco-Studio.app/Contents/sdk + 版本号 6.0.2(22)。

同时也明确目前的边界（后续可继续推进）：

这是外壳，不是 Scribus 全量。全量（FULL 模式）需要先把 Qt 6 for HarmonyOS 工具链（当前自带 SDK 是 Qt5.15，够壳不够全量）以及 poppler / cairo / harfbuzz / lcms2 / freetype / fontconfig / libxml2 / hunspell / icu / boost / podofo / GraphicsMagick 等交叉编译到 OHOS arm64 再 bundle 进来，CMake 的 FULL 分支才能从 FATAL_ERROR 占位换成真正镜像 scribus/CMakeLists.txt。
全量后还要把 Scribus 运行时加载的导入/导出插件改成静态编入 + Q_IMPORT_PLUGIN，并把 share/scribus（配色、模板、连字典典、翻译等）打进 HAP、在沙箱里用 ScPaths 指对位置（EntryAbility 里已预留了"首启把 rawfile 解压到沙箱"的逻辑）。

这次适配的两点记录：其一，大型 Qt 工程上鸿蒙 PC，先用一个自包含外壳打通链路、再推进全量，是一条可行的路线；其二，控件"没反应"时先确认是否绑定了事件——很可能是外壳里未接事件，给每个控件接上可见反馈（状态栏一行提示）即可避免"看起来没响应"的情况；验证方式是用 hdc + uitest 在真机上逐项点击确认。
