K230×小智：大模型的 “视觉觉醒”（适配庐山派开发板）
摘要：本文详细介绍如何将K230边缘智能芯片与"小智"大模型结合，实现人脸识别功能。内容包括硬件准备（开发板、摄像头、触摸屏等）、软件编译（SDK配置、模型部署）、网络连接设置以及应用运行步骤。重点展示了如何通过本地化处理使AI大模型具备视觉感知能力，突破传统云端计算的局限，推动边缘智能发展。文章还提供了操作注意事项和常见问题解决方案，为开发者实现AI视觉应用提供完整指南。
当边缘智能芯片 K230 与 "小智" 大模型结合，集成人脸识别技术后，"小智" 实现从语音交互到视觉感知的跨越，让 AI 大模型具备 "识人辨景" 的能力，推动 AI 从符号推理迈向场景化智能理解。
K230小智大模型的 视觉觉醒适配庐山派开发板
一、硬件准备

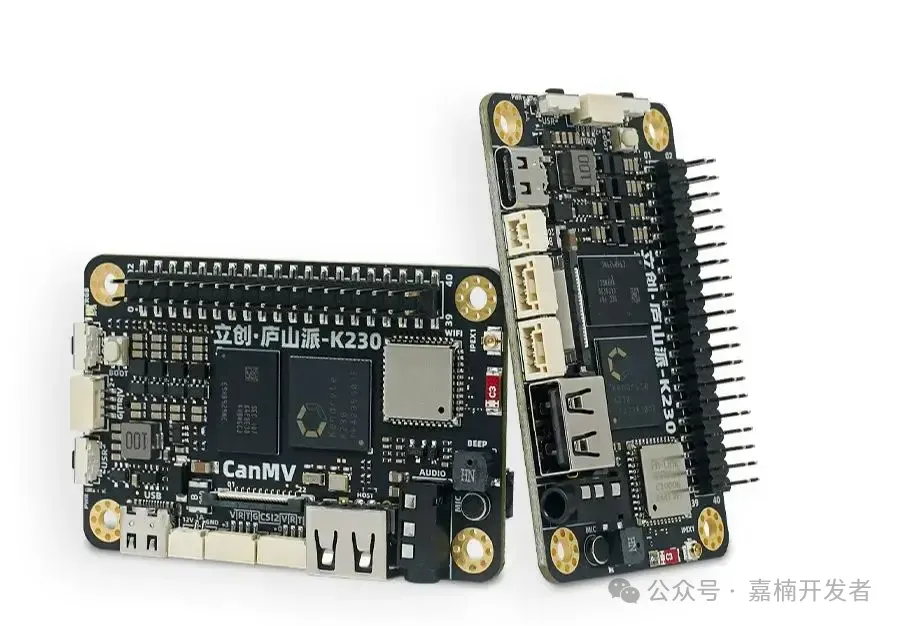

1、一块庐山派K230开发板
2、摄像头（本次demo使用GC2093），考虑到实际的可操作性，有条件可以增加一个前置摄像头
3、一块触摸屏(UI操作人脸注册使用，https://item.szlcsc.com/44319751.html

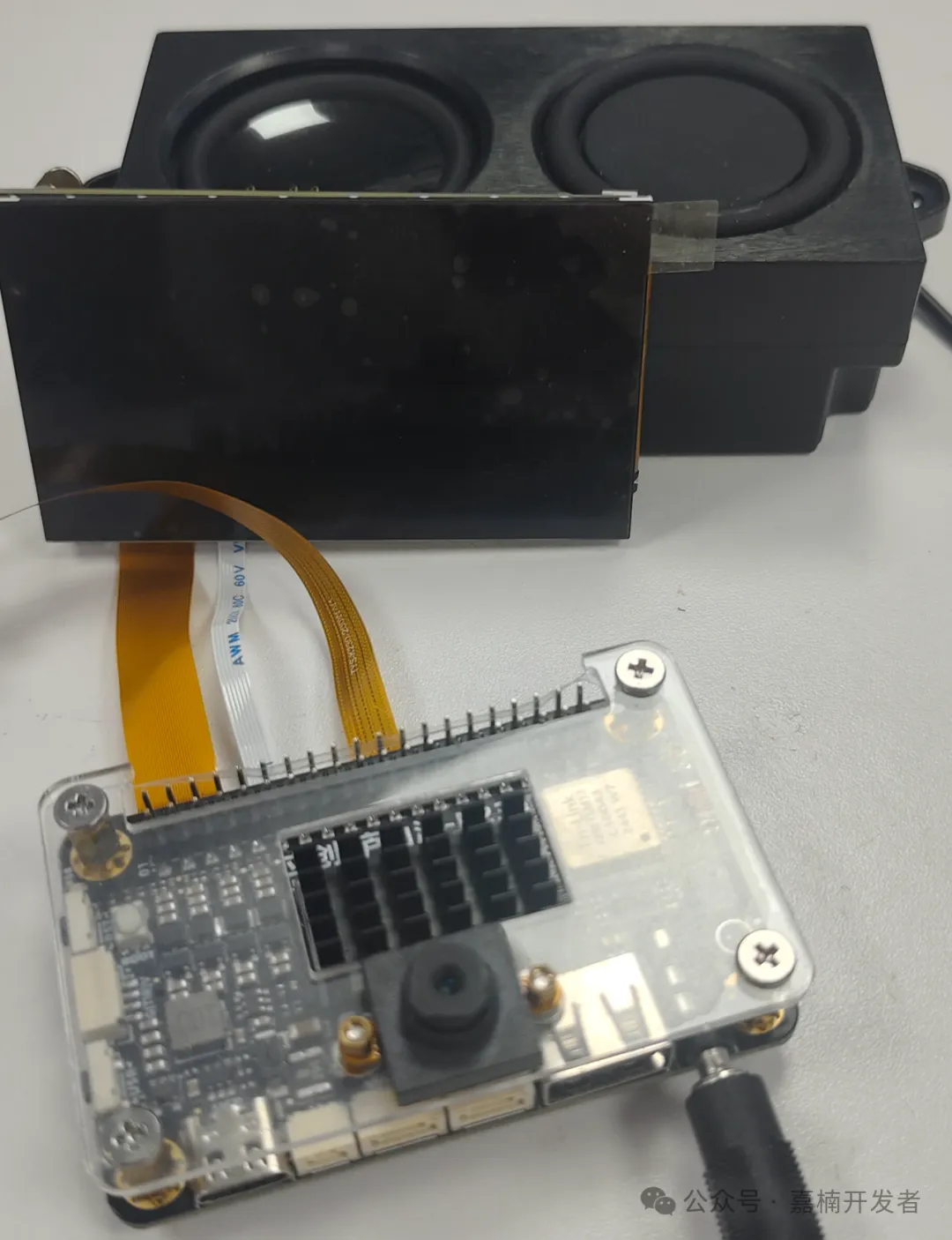

4、板子上已经有板载Mic，外接一个喇叭（带电池或电源接入的喇叭）

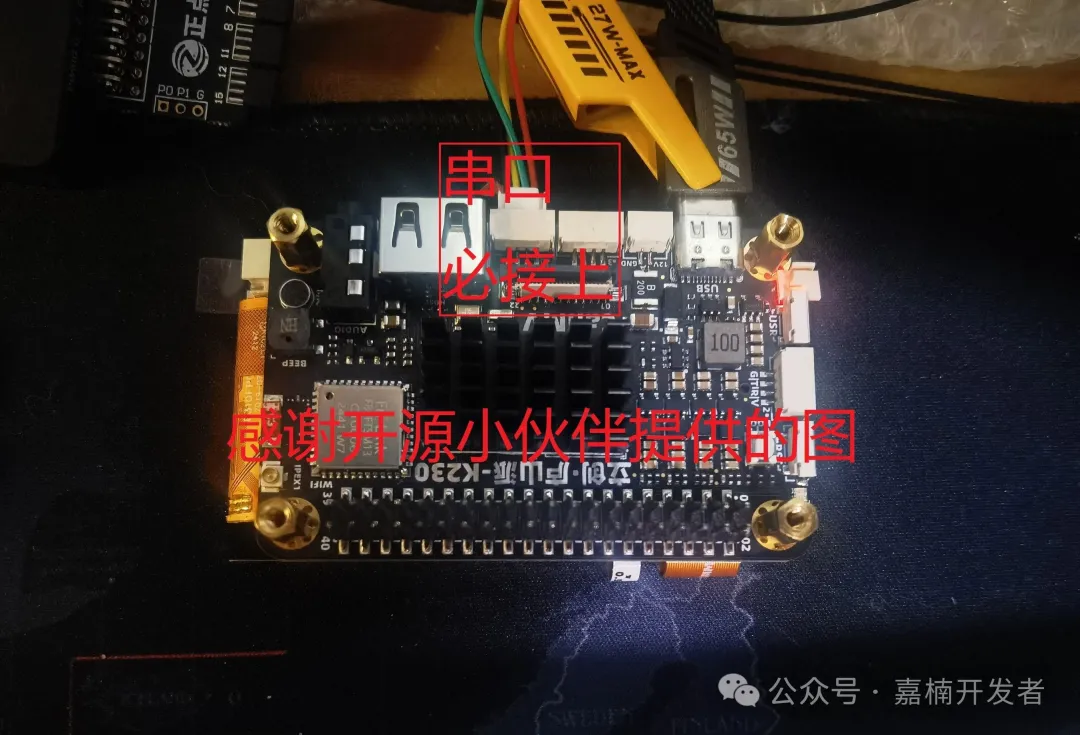

5、usb转ttl转接板和杜邦线（请注意一定要接上串口，Linux操作系统为命令行操作）
6、SD卡
7、电源线
二、软件准备
我们有编译好的SDK包和bin文件，下载之后直接跳转到第6步。
注意：

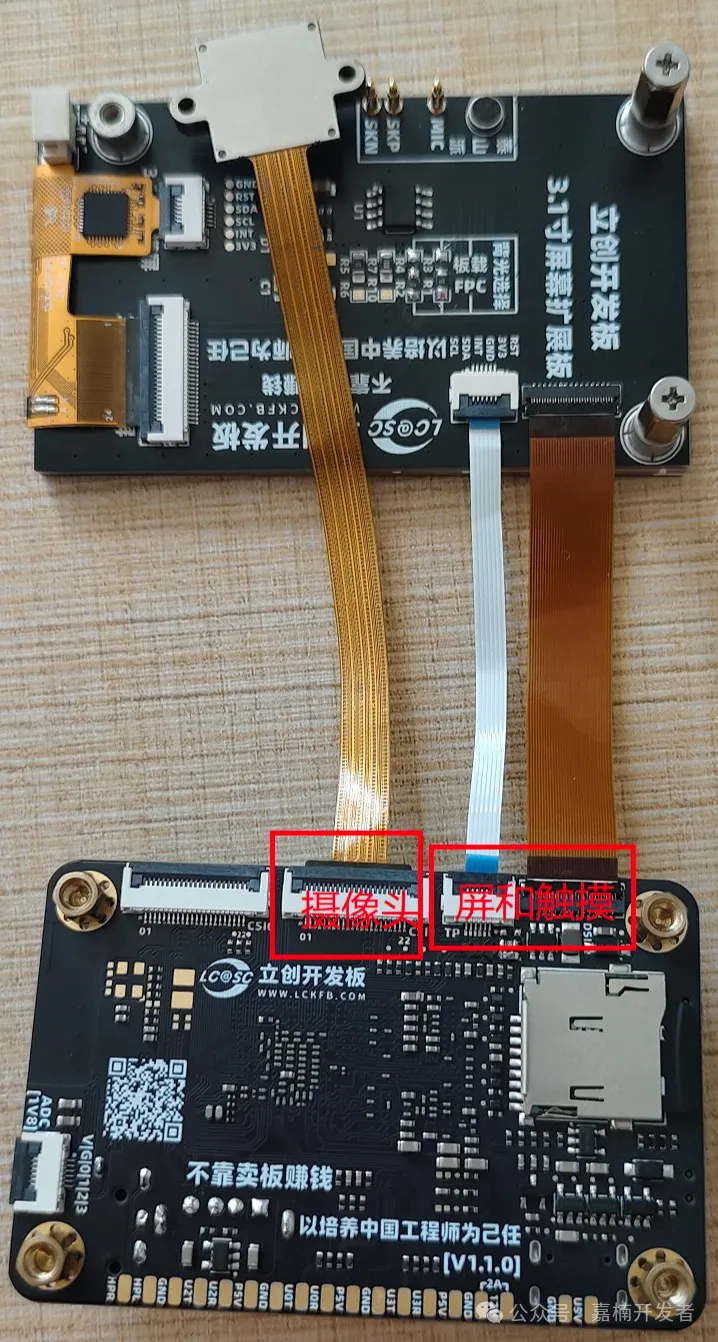

庐山派开发板SDK，需要外接立创·3.1寸屏幕，外接GC2093摄像头，接到CSI1摄像头
庐山派 SDK和bin下载链接：
https://kendryte-download.canaan-creative.com/developer/k230/LCKFB_XIAOZHI_IMG_0610.zip
三、自己编译SDK和小智
1、下载并编译K230 Linux SDK
参考链接：
下载Xuantie-900-gcc-linux-6.6.0-glibc-x86_64-V3.0.2.tar.gz 文件
cd ~
mkdir canmv_k230_linux
cd canmv_k230_linux
git clone git@github.com:kendryte/k230_linux_sdk.git
mkdir -p /opt/toolchain
tar -zxvf Xuantie-900-gcc-linux-6.6.0-glibc-x86_64-V3.0.2.tar.gz -C /opt/toolchain
wget -c ruyisdk/riscv-gnu-toolchain-rv64ilp32
mkdir -p /opt/toolchain/riscv64ilp32-elf-ubuntu-22.04-gcc-nightly-2024.06.25/s
tar -xvf riscv64ilp32-elf-ubuntu-22.04-gcc-nightly-2024.06.25-nightly.tar.gz -C /opt/toolchain/riscv64ilp32-elf-ubuntu-22.04-gcc-nightly-2024.06.25/
sudo apt-get install -y wget git sed make binutils build-essential diffutils gcc g++ bash patch gzip bzip2 perl tar cpio unzip rsync file bc findutils wget libncurses-dev python3 libssl-dev gawk cmake bison flex bash-completion parted curl xz-utils
cd ~/canmv_k230_linux
make CONF=k230_canmv_lckfb_defconfig BR2_PRIMARY_SITE=https://kendryte-download.canaan-creative.com/k230/downloads/dl/2、修改板子的config文件，使能以下配置
配置文件：k230_linux_sdk/buildroot-overlay/configs/k230_canmv_lckfb_defconfig
BR2_PACKAGE_WEBSOCKETPP=y
BR2_PACKAGE_BOOST=y
BR2_PACKAGE_BOOST_JSON=y
BR2_PACKAGE_BOOST_LOG=y
BR2_PACKAGE_BOOST_SERIALIZATION=y
BR2_PACKAGE_BOOST_URL=y3、根据你的摄像头连接，修改配置文件，参考链接：
https://mp.weixin.qq.com/s/P0QOnwfZ87-BmSvppE5I4A
4、获取小智代码
请到
下载小智源码，放置到如下路径：
cd ~/canmv_k230_linux/k230_linux_sdk/buildroot-overlay/package
git clone https://github.com/kendryte/xiaozhi_assistant.git5、编译小智应用
5.1 整包编译
整包编译，重新烧写整个IMG
cd ~/canmv_k230_linux
//庐山派
make CONF=k230_canmv_lckfb_defconfig5.2 编译小智app
在k230_linux_sdk/buildroot-overlay/package/xiaozhi_assistant 目录下，执行 build.sh 脚本以编译源码：
cd ~/canmv_k230_linux/k230_linux_sdk/buildroot-overlay/package/xiaozhi_assistant
./build.sh5.3 生成的文件
编译完成之后，会在k230_linux_sdk/buildroot-overlay/package/xiaozhi_assistant/k230_bin 目录下生成目标文件。
-
ui_and_ai：负责用户界面和人工智能相关功能。
-
xiaozhi_client：小智语音助手的客户端程序。
-
此外还包括模型和图片，数据库等资源，需要整个k230_bin文件夹copy到板子上
├── SourceHanSansSC-Normal-Min.ttf
├── face_database
│ ├── 1.db
│ └── 1.name
├── face_detection_320.kmodel
├── face_detection_640.kmodel
├── face_recognition.kmodel
├── kws.kmodel
├── run.sh
├── stop.sh
├── ui_and_ai
├── wakeup_audio.pcm
├── xiaozhi
│ ├── HarmonyOS_Sans_SC_Regular.ttf
│ ├── img_joke.png
│ ├── img_naughty.png
│ └── img_think.png
└── xiaozhi_client
2 directories, 16 files6、如何运行
6.1 升级IMG
USB烧录参考文档：
https://www.kendryte.com/answer/questions/10010000000008370/10020000000008372
6.2 开启WiFi，连接网络
ifconfig -a
ifconfig wlan0 up
wpa_supplicant -D nl80211 -i wlan0 -c /etc/wpa_supplicant.conf -B
# 扫描热点# wpa_cli -i wlan0 scan# 打印扫描结果# wpa_cli -i wlan0 scan_result
wpa_cli -i wlan0 add_network
# 设置网络名称
wpa_cli -i wlan0 set_network 1 ssid '"wifi_test"'# 设置网络密码
wpa_cli -i wlan0 set_network 1 psk '"12345678"'# 连接网络
wpa_cli -i wlan0 select_network 1# 获取ip
udhcpc -i wlan0 -q6.3 copy可执行程序到板子上
//板子上获取板子的IP地址
[root@canaan ~ ]#ifconfig
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope:Host
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:232 errors:0 dropped:0 overruns:0 frame:0
TX packets:232 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:17152 (16.7 KiB) TX bytes:17152 (16.7 KiB)
wlan0 Link encap:Ethernet HWaddr 28:F5:2B:95:D7:06
inet addr:192.168.1.102 Bcast:192.168.1.255 Mask:255.255.255.0
inet6 addr: fe80::2af5:2bff:fe95:d706/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:8 errors:0 dropped:0 overruns:0 frame:0
TX packets:13 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:2066 (2.0 KiB) TX bytes:2034 (1.9 KiB)
//在电脑端cmd命令行界面执行scp命令
scp -r k230_bin root@192.168.1.102:/root6.4 运行应用
//测试屏幕是否正常运行,运行下面demo，查看屏幕是否有一个旋转的正方形
vglite_cube
//测试视频流到显示是否正常，查看摄像头是否正常显示在屏幕上
v4l2-drm -d 1 -w 480 -h 240
ifconfig wlan0 up
wpa_supplicant -D nl80211 -i wlan0 -c /etc/wpa_supplicant.conf -B
# 扫描热点# wpa_cli -i wlan0 scan# 打印扫描结果# wpa_cli -i wlan0 scan_result
wpa_cli -i wlan0 add_network
# 设置网络名称
wpa_cli -i wlan0 set_network 1 ssid '"wifi_test"'# 设置网络密码
wpa_cli -i wlan0 set_network 1 psk '"12345678"'# 连接网络
wpa_cli -i wlan0 select_network 1# 获取ip
udhcpc -i wlan0 -q
cd /root/k230_bin/
chmod 777 *
./run.sh&6.5 激活设备
让电脑和板子在同一个网段，使用网址https://xiaozhi.me/登录并激活板子设备，接下来就可以注册人脸，或者通过语音唤醒小智，进行对话聊天了！
6.6 退出应用
./stop.sh注意事项
1、屏幕显示设置，lvgl_ui.cc 文件在如下路径
cd ~/canmv_k230_linux_0604/k230_linux_sdk/buildroot-overlay/package/xiaozhi_assistant/src/ui_and_ai/src

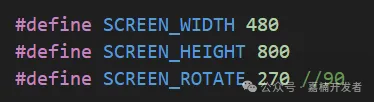

需要根据你的屏幕修改这三个设置。
庐山派的屏幕旋转90度
2、网络在每次重启板子都需要重新设置，如果觉得很麻烦，可以在初始化脚本里面增加 wifi 设置，保存之后，重启就会自动开启并设置 wifi 网络。
//在板子上修改/etc/init.d/rcS 文件，在最后增加wifi的设置
ifconfig wlan0 up
wpa_supplicant -D nl80211 -i wlan0 -c /etc/wpa_supplicant.conf -B
# 扫描热点# wpa_cli -i wlan0 scan# 打印扫描结果# wpa_cli -i wlan0 scan_result
wpa_cli -i wlan0 add_network
# 设置网络名称
wpa_cli -i wlan0 set_network 1 ssid '"wifi_test"'# 设置网络密码
wpa_cli -i wlan0 set_network 1 psk '"12345678"'# 连接网络
wpa_cli -i wlan0 select_network 1# 获取ip
udhcpc -i wlan0 -q当 K230 的 "视觉之眼" 与小智大模型的 "智慧之脑" 深度融合，既打破了传统大模型依赖云端算力的局限，又赋予了设备本地化处理复杂视觉任务的能力。这一次，大模型真正拥有了 "眼睛"，而属于边缘智能的黄金时代，才刚刚开始。
