2027毕设季还没到，AI语音类选题已经预定了最卷赛道——而几乎所有这类题目背后都站着同一个开源项目：小智AI（xiaozhi-esp32）。GitHub 30k+ stars，MIT许可证允许商用，从AI陪聊玩具到语音助手毕设都在拿它当底座。我在蓝牙音频行业做过几年量产开发，这篇先把动手前的硬件环节讲透：主控怎么验真、外设怎么接、哪些坑必须避开。下一篇写环境搭建和烧录实操。

一、先花一分钟搞懂小智AI的架构

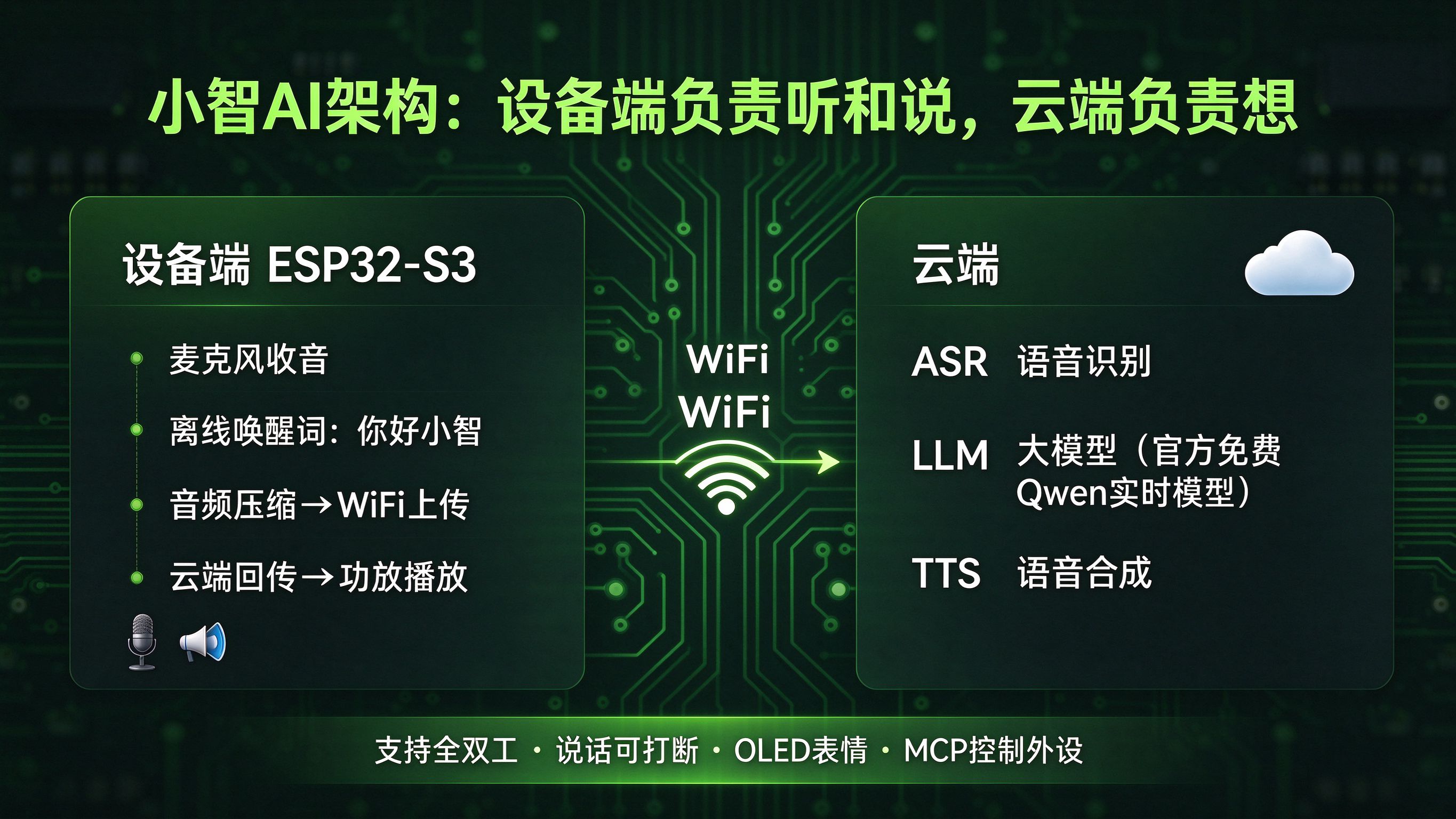

小智AI架构：设备端负责听和说，云端负责想

小智的分工很简单：设备端负责"听和说"，云端负责"想"。

• 设备端（ESP32-S3）：麦克风收音 → 离线唤醒词（默认"你好小智"）→ 音频压缩后通过WiFi传云端；云端回传音频 → 功放播放
• 云端：流式语音识别（ASR）→ 大模型（LLM，官方服务器免费提供Qwen实时模型）→ 语音合成（TTS）
• 交互细节：支持全双工（说话时能打断它）、OLED屏显示表情、MCP协议控制外设（后面二开玩舵机/家电都用这个）

为什么是ESP32-S3？因为它同时满足三件事：WiFi联网（传音频给云端）、PSRAM跑音频缓冲和前端算法（这是S3比C3强的地方）、I2S数字音频接口（接数字麦克风和功放是标配玩法）。你问为什么不选STM32？STM32没有WiFi和PSRAM，做AI语音要么外挂模块要么换平台——毕设和原型阶段没必要绕路。

二、主控：ESP32-S3-DevKitC-1，认准N16R8

官方面包板方案指定 ESP32-S3-DevKitC-1（WROOM-1模组，N16R8），三个字母数字各有含义：

后缀	含义	为什么重要
N16	16MB Flash	小智固件+语音模型资源吃空间，8MB flash的版本装不下/要裁剪
R8	8MB PSRAM（Octal）	音频流缓冲、唤醒词前端都吃PSRAM，没有它直接翻车

拿到板子后做三项硬件检查：

1. 模组后缀必须是N16R8——N8R2（8MB flash+2MB PSRAM）跑不动小智固件，选型时先看模组丝印确认
2. RGB灯是否已连接——部分批次DevKitC-1的RGB灯焊盘未连接，需要自己补焊两个焊盘才能用；判断方法：先编译官方固件烧录后跑一遍呼吸灯例程，灯不亮就是焊盘未连接

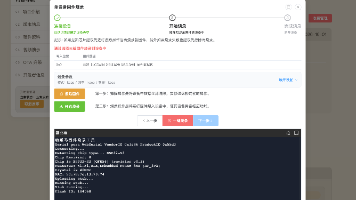

3. 到手第一件事：验真。N16R8是磨标假货重灾区（低配磨标、翻新拆机料都有），接到电脑跑 esptool flash_id，读出来必须是16MB Flash；首次烧录后看开机日志确认 8MB Octal PSRAM。不符就直接更换。这是整个项目里最值得花10分钟做的一次检查。

⚠️ GPIO雷区提前说：N16R8的Octal PSRAM占用了 GPIO35/36/37，这三个引脚物理上就在板边但你绝对不能用（接了就死机）；GPIO26~32被Flash占用；GPIO 0/3/45/46是strapping引脚。官方接线方案已全部避开，照抄没事，但以后想自己加外设，避开这几个号。

三、外设清单：免焊版与引脚要点

模块	作用	规格要点
INMP441	I2S数字麦克风	INMP441 已焊排针；这是全套件里最难焊的件，新手优先选焊好排针的版本，建议备1个
MAX98357A	I2S功放（D类，3W）	MAX98357A 已焊排针+接线端子；带螺丝接线端子的版本，喇叭两根线拧上去就行；没有端子就选已焊好引线的版本
喇叭	出声	4Ω/8Ω 2~3W 自带引线，接功放端子即用
OLED屏	显示表情/状态	SSD1306 I2C 0.96寸；0.96寸是128×64分辨率，0.91寸是128×32——尺寸决定固件配置选项，选哪个记下来

配件：400孔面包板×2（拼起来放板子）、杜邦线（公对公+公对母各一盒，再加1分2母头线分3V3/GND）、6×6mm轻触按键×2（接音量键，固件0.4.1起支持）、Type-C数据线（纯充电线是社区第一大坑，烧录失败先怀疑它）。

四、硬件清单与选型要点

#	器件	型号/规格	数量
1	主控	ESP32-S3-DevKitC-1（N16R8，RGB已连接）	1
2	数字麦克风	INMP441已焊排针	1+1备用
3	I2S功放	MAX98357A已焊排针带端子	1
4	喇叭	4Ω/8Ω 2~3W带引线	1
5	面包板	400孔	2
6	杜邦线	公对公+公对母各一盒、1分2母头	各1
7	轻触按键	6×6mm	2
8	数据线	Type-C	1

整套方案的硬件成本可以控制在一个较低的预算内（具体以实际行情为准）。如果选用打包好的AI语音套件，到手先核对器件型号：主控必须是 N16R8、麦克风 INMP441、功放 MAX98357A，缺件按上表补齐即可。

五、接线：一张表抄完（引脚对照上游源码与官方教程核实）

接线图直接用官方面包板方案（图源：小智AI官方接线教程，MIT开源），这是乐鑫标准版44引脚的权威接法，照着连不会错：

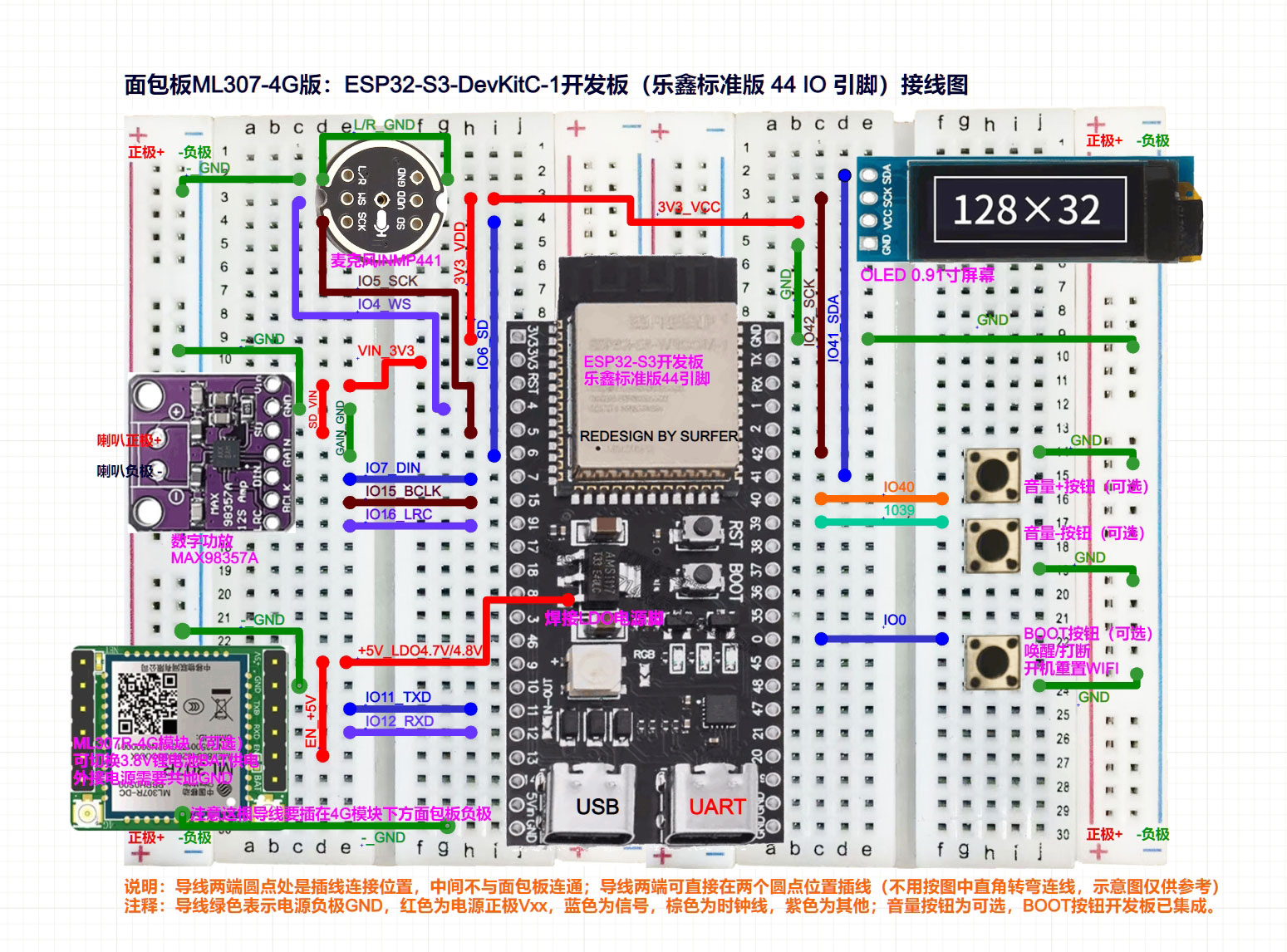

小智AI官方接线图（乐鑫标准版44引脚，图源：小智AI官方接线教程，MIT开源；图中左下ML307R-4G模块是可选4G配件，本篇用不到，无需连接）

连接	引脚
INMP441：WS / SCK / SD	GPIO 4 / 5 / 6
INMP441：L/R	接 GND（左声道）
INMP441：VDD	3V3
INMP441 / MAX98357A / OLED 供电	3V3 和 GND（1分2母头线分线）
MAX98357A：DIN / BCLK / LRC	GPIO 7 / 15 / 16
MAX98357A：VIN	3V3（SD 脚短接 3V3 使能功放）
MAX98357A：GAIN	接 GND（BGA封装版本可不接，正常工作则不管）
MAX98357A：喇叭输出	+/− 接喇叭两根线（接反只是反相，不烧，但建议红正黑负）
OLED：SDA / SCL	GPIO 41 / 42
OLED：VCC / GND	3V3 / GND
音量+ / 音量−按键	GPIO 40 / 39（按键另一脚接GND）
板载BOOT按键	GPIO 0（板子自带，直接用）

三个接线原则：所有模块共地（面包板拼两条地轨）；麦克风和功放走的是I2S_simplex（收发各一组线，不用共总线）；杜邦线插完先别上电，对着表复查一遍再通电——3V3接错到5V是新手烧板子的常见路径。

六、选型和接线避坑清单（实操版）

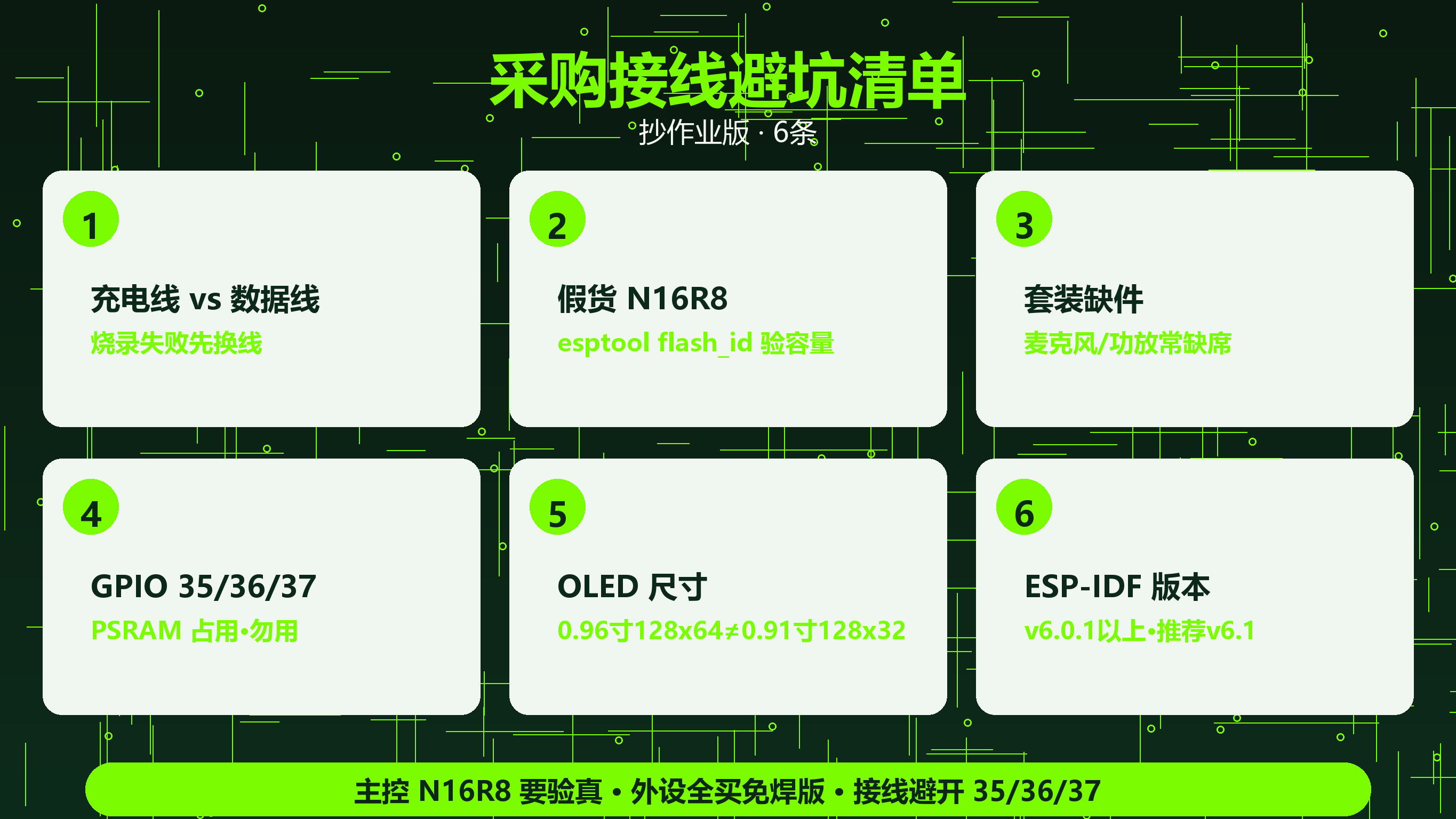

选型和接线避坑清单（实操版）

1. 充电线 vs 数据线：烧录失败第一嫌疑人是线。Type-C线很多是纯充电线（没有数据芯），烧不进去先换线
2. 假货N16R8：磨标/翻新在流通，esptool flash_id 验容量是唯一可靠手段，比看丝印靠谱
3. 套件缺件：AI语音套件≠全套硬件，麦克风/功放经常缺席，到手按第四节清单清点
4. GPIO35/36/37：板边引脚不等于可用引脚，Octal PSRAM占用了它们
5. OLED尺寸：0.96寸(128×64)和0.91寸(128×32)是两个固件配置选项，选型时记尺寸，装错配置白屏
6. 版本要求：小智现在要求ESP-IDF v6.0.1以上（推荐v6.1），老教程里的v5.x装了也编不过——装环境时认准版本，这是新手第二大坑

七、写在最后

低成本+开源MIT+大模型对话，这套东西对毕设、创客验证、甚至小批量的AI语音产品原型都足够友好。选型阶段的全部要点就一句话：主控N16R8要验真，外设选免焊版，接线避开35/36/37。

下一篇写环境搭建与烧录实操：ESP-IDF v6.1安装、编译、烧录、配网，一路到对着它说"你好小智"。

你用的板子是什么版本？验真那步有没有踩过磨标假货的坑？评论区聊聊。后续系列教程持续更新。

---

本文基于公开教程与开源仓库信息（MIT）写成。本人嵌入式工程师（蓝牙音频/STM32/ESP32方向，3年原厂量产经验），本系列为个人技术记录，后续将陆续更新环境搭建、烧录与调试系列教程。
