前两篇把 PixelForge 的两个基础问题收稳了。

01 解决的是单图链：解码出 PixelMap、进入超分、拿到真实输出尺寸、编码、释放；02 把这条链放进批量队列，确认每张图都能在自己的 finally 里释放 input / output PixelMap，并把并发 3 的 287.9MB 峰值压到并发 1 的 118.6MB。

做到这里以后，第三篇才适合碰真正的大图。

这次我把输入换成：

4439 × 2959
4.8MB

如果仍然整图解码、整图超分、整图输出，3x 结果理论尺寸会达到：

13317 × 8877

仅最终 RGBA_8888 PixelMap 的像素数据就已经非常大。

更麻烦的是，AI 中间缓冲和编码阶段还会继续抬高峰值。

所以第三篇不再问“整图能不能跑”，而是问：

能不能只把当前分块解码成 PixelMap，做 3x 超分以后立即释放，再把结果按可控重叠区重新拼回去。

HarmonyOS 当前 Image Kit 的解码选项本身支持 region 概念，Native Image Kit 也明确提供图像区域描述结构；PixelMap 侧则支持裁剪、缩放、位图读写等能力。也就是说，“区域解码 + PixelMap 局部处理”本身是一个很合理的工程方向。

本轮统一数据：

taskId:
sr_20261002_03

source:

inputSize:
4439 × 2959

sourceFileSize:
4.8MB

tileCount:
4

horizontalCore:
2220 / 2219

verticalCore:
1480 / 1479

inputOverlap:
96px

outputOverlap:
288px

requestedScale:
3x

targetOutput:
13317 × 8877

actualOutput:
13317 × 8877

averageTileSrCost:
356ms

stitchCost:
126ms

fullFrameMemoryEstimate:
451.2MB

peakMemory:
168.9MB

seamDiffBeforeBlend:
12.8%

seamDiffAfterBlend:
1.9%

releasedPixelMaps:
8

status:
TILED_SR_READY

一、第三篇先把“整图超分”改成“区域计划”

如果继续沿用前两篇：

ImageSource
→ createPixelMap
→ SuperResolution

整张 4439×2959 原图会一次性进入 PixelMap。

3x 后输出宽高：

4439 × 3 = 13317
2959 × 3 = 8877

这时整帧内存估算已经到：

451.2MB

这不是最终系统占用，只是 PixelForge 当前按输入、输出和中间工作区做的工程估算。

真实值会随设备、模型实现、编码路径变化。

但它已经足够说明：

这张图不适合再把整帧 PixelMap 长时间留在内存里。

所以 03 新增：

tile/
├─ RegionDecodeService.ets
├─ TilePlanBuilder.ets
├─ TileStitcher.ets
└─ FeatherBlender.ets

页面不再关心 PixelMap，只订阅 TiledSrSnapshot。

二、4 块不是平均切，而是保留 96px 输入重叠

原图：

4439 × 2959

横向无法平均分成两个完全一样的整数宽度。

所以核心区域固定：

左：
2220

右：
2219

上：
1480

下：
1479

这四个 core 正好覆盖完整原图。

但真正解码区域不会只取 core。

靠近拼接边的位置额外多取：

96px

重叠。

Tile Plan：

export interface TileCore {
  x: number
  y: number
  width: number
  height: number
}

export interface TilePlan {
  core: TileCore
  decodeRegion: TileCore
  overlapPx: number
}

export class TilePlanBuilder {
  build():
    TilePlan[] {
    return [
      {
        core:
          { x: 0, y: 0, width: 2220, height: 1480 },
        decodeRegion:
          { x: 0, y: 0, width: 2316, height: 1576 },
        overlapPx: 96
      },
      {
        core:
          { x: 2220, y: 0, width: 2219, height: 1480 },
        decodeRegion:
          { x: 2124, y: 0, width: 2315, height: 1576 },
        overlapPx: 96
      },
      {
        core:
          { x: 0, y: 1480, width: 2220, height: 1479 },
        decodeRegion:
          { x: 0, y: 1384, width: 2316, height: 1575 },
        overlapPx: 96
      },
      {
        core:
          { x: 2220, y: 1480, width: 2219, height: 1479 },
        decodeRegion:
          { x: 2124, y: 1384, width: 2315, height: 1575 },
        overlapPx: 96
      }
    ]
  }
}

这一段代码解决的是“分块以后边缘上下文不够”的问题。

如果四块严格无重叠，超分模型在边缘看不到邻块内容，很容易形成明显接缝。

三、Region Decode 的价值不是“裁完再超分”，而是“不创建整图 PixelMap”

Image Kit 当前解码选项支持图像 region 描述；Native 接口也有 OhosImageRegion / Image_Region 这类区域结构。

PixelForge 的 RegionDecodeService 把具体 SDK 细节隔离在 Adapter 里，业务层只看到：

export interface DecodeRegion {
  x: number
  y: number
  width: number
  height: number
}

export interface RegionDecodeService {
  decodeRegion(
    sourcePath: string,
    region: DecodeRegion
  ): Promise<image.PixelMap>
}

这里最关键的不是接口长什么样，而是：

每次只得到当前 tile 的 PixelMap

不会为了截四块，先完整创建一次 4439×2959 PixelMap 再 crop。

这正是大图分块能真正降低峰值的前提。

四、每个 tile 仍然沿用 02 的单项生命周期

Tile 处理没有重新发明资源模型。

依然是：

decode region
→ tile PixelMap
→ SR
→ output tile PixelMap
→ crop overlap
→ 保存拼接块
→ release output
→ release input

代码：

export class TileRunner {
  async run(
    sourcePath: string,
    plan: TilePlan
  ): Promise<TileResult> {
    let input:
      image.PixelMap | null =
      null

    let output:
      image.PixelMap | null =
      null

    try {
      input =
        await this.regionDecoder
          .decodeRegion(
            sourcePath,
            plan.decodeRegion
          )

      const sr =
        await this.adapter
          .process(
            input,
            { scale: 3 }
          )

      output =
        sr.pixelMap

      return await this.cropper
        .cropToCore(
          output,
          plan,
          3
        )
    } finally {
      output?.release()
      input?.release()

      this.metrics
        .releasedPixelMaps += 2
    }
  }
}

4 个 tile：

4 input
4 output

所以最终：

releasedPixelMaps=8

五、为什么输出重叠变成 288px

输入重叠：

96px

请求：

3x

所以输出重叠区理论尺寸：

96 × 3 = 288px

这 288px 不是直接丢掉。

我们先保留它，用于：

比较两侧输出
做过渡融合

最后再根据 core 边界裁切到真实输出坐标。

这比“每块超分后直接按核心区域硬拼”更容易抑制接缝。

六、拼接缝 12.8% 是怎么来的

为了让“接缝好不好”不完全靠肉眼，我加了一个简单工程指标。

对相邻 tile 的重叠带：

取同一逻辑位置的 RGB 差值
求平均归一化差异

羽化前：

12.8%

这说明两个 tile 的独立超分结果在边缘有明显差异。

注意它不是 PSNR / SSIM，也不是官方质量指标。

只是 PixelForge 当前用于：

接缝回归

的工程量。

七、Feather Blend 只处理重叠带，不重新算整张图

第三段代码解决的是“怎么让 288px 重叠区平滑过渡”。

示意实现：

export function featherWeight(
  index: number,
  length: number
): number {
  if (length <= 1) {
    return 1
  }

  return index /
    (length - 1)
}

export function blendChannel(
  left: number,
  right: number,
  weight: number
): number {
  return Math.round(
    left * (1 - weight) +
    right * weight
  )
}

横向接缝：

左块权重 1 → 0
右块权重 0 → 1

纵向同理。

四块交叉中心区域则使用二维权重。

当前融合后：

seamDiffAfterBlend=
1.9%

相比 12.8% 明显下降。

八、1.9% 不是“完全无缝”的绝对证明

这点必须克制。

1.9% 只是当前测试图、当前重叠宽度、当前指标下的结果。

真实视觉还会受到：

建筑直线
文字
人脸
高频纹理
天空渐变
AI 伪影

影响。

所以 PixelForge 仍然保留：

接缝放大预览

人工检查。

工程指标和视觉确认两条都保留。

九、为什么没有把 overlap 开到 256px

overlap 越大：

边缘上下文越多

但代价也很明显：

重复 SR 区域更多
单 tile 更大
内存更高
总耗时更长

当前 96px 是 PixelForge 的项目参数，不是系统推荐值。

本轮先用：

96 → 288

形成可稳定回归的基线。

06 才会对比其他 overlap。

十、168.9MB 和整帧估算 451.2MB 的差别才是分块价值

本轮：

fullFrameMemoryEstimate:
451.2MB

actualPeak:
168.9MB

下降非常明显。

这两个数不能理解成系统承诺。

但在同一设备、同一测试输入、同一实现下，它们说明：

分块把大对象的同时存活数量压下来了。

和 02 的“并发 3 → 并发 1”是同一类工程思路。

不是让算法变轻，而是控制同时活着的资源。

十一、最终输出宽高必须回到完整 3x 几何

四块独立处理以后，最终输出不能因为：

奇数宽高
overlap
裁剪

多 1px 或少 1px。

原图：

4439 × 2959

最终必须：

13317 × 8877

所以 TileStitcher 的最终校验：

export function validateFinalSize(
  inputWidth: number,
  inputHeight: number,
  scale: number,
  outputWidth: number,
  outputHeight: number
): boolean {
  return (
    outputWidth ===
      inputWidth * scale &&
    outputHeight ===
      inputHeight * scale
  )
}

本轮：

actualOutput=
13317 × 8877

通过。

十二、拼接阶段不要同时保留 4 个巨大输出 PixelMap

这也是第三篇最容易重新把内存抬回去的地方。

如果：

4 tile SR 完成
→ 4 个 output PixelMap 全部放数组里
→ 最后一起拼

分块意义会被削弱。

PixelForge 当前策略：

tile SR
→ 裁出需要部分
→ 写入 stitch buffer / 文件块
→ release PixelMap
→ 下一 tile

TileResult 保存的是轻量坐标和缓存文件引用，不是大 PixelMap 本体。

这样才能把 peak 保持在 168.9MB 左右。

十三、拼接耗时 126ms 单独记录

当前：

averageTileSrCost=
356ms

stitchCost=
126ms

如果以后结果慢了，可以明确：

AI 推理变慢

还是：

拼接变慢

尤其当 tile 数量从 4 增加到 12 时，拼接成本会明显变化。

分块方案不能只看内存，不看总时延。

十四、DevEco 图要同时展示 core、overlap 和实际输出

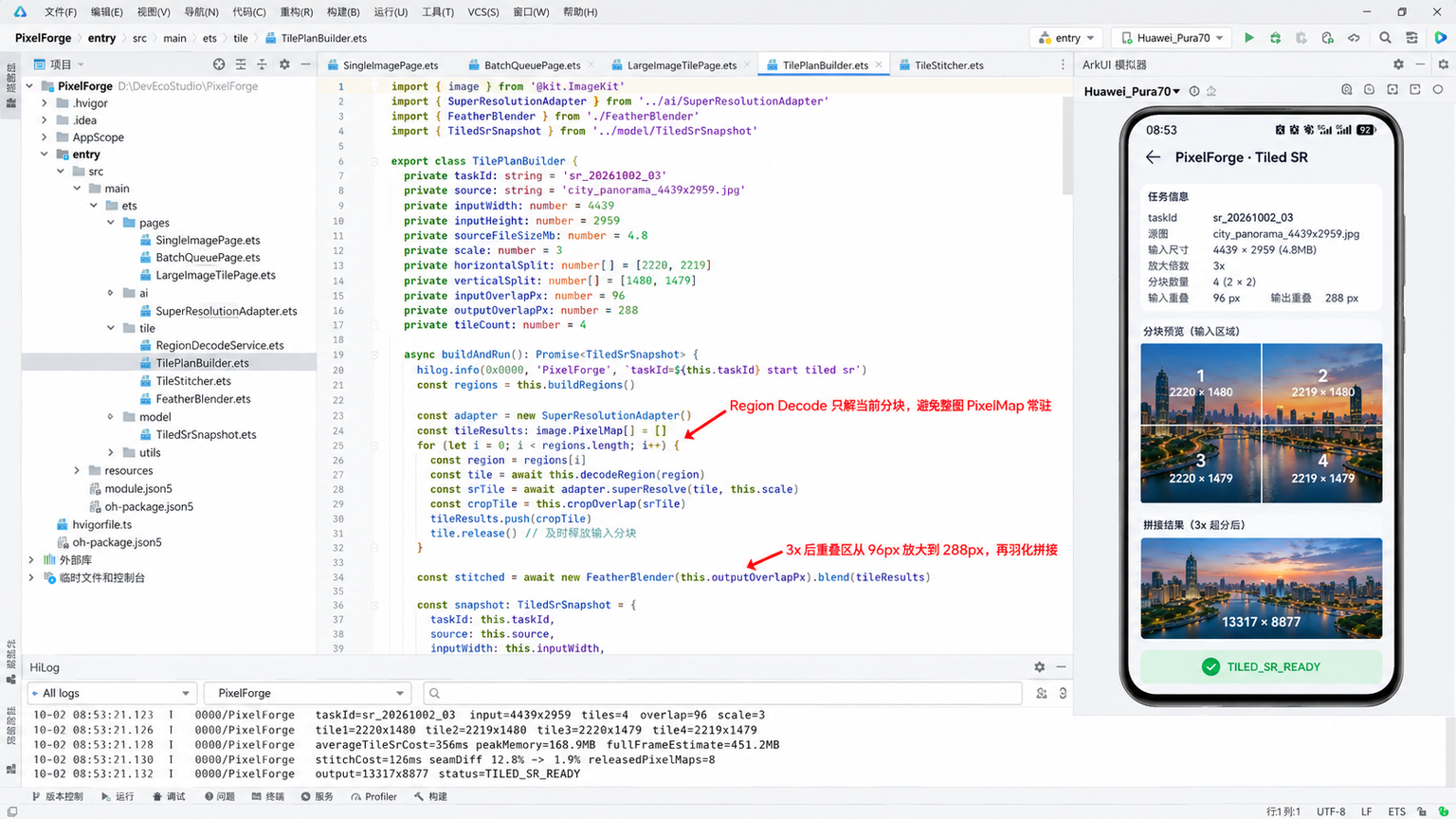

开发图：

HiLog：

taskId=
sr_20261002_03

input=
4439x2959

tiles=
4

overlap=
96

scale=
3

tile1=
2220x1480

tile2=
2219x1480

tile3=
2220x1479

tile4=
2219x1479

averageTileSrCost=
356ms

peakMemory=
168.9MB

fullFrameEstimate=
451.2MB

stitchCost=
126ms

seamDiff:
12.8%
→
1.9%

releasedPixelMaps=
8

output=
13317x8877

status=
TILED_SR_READY

这比“分成 4 块”有用得多。

十五、运行图让接缝治理变成可视结果

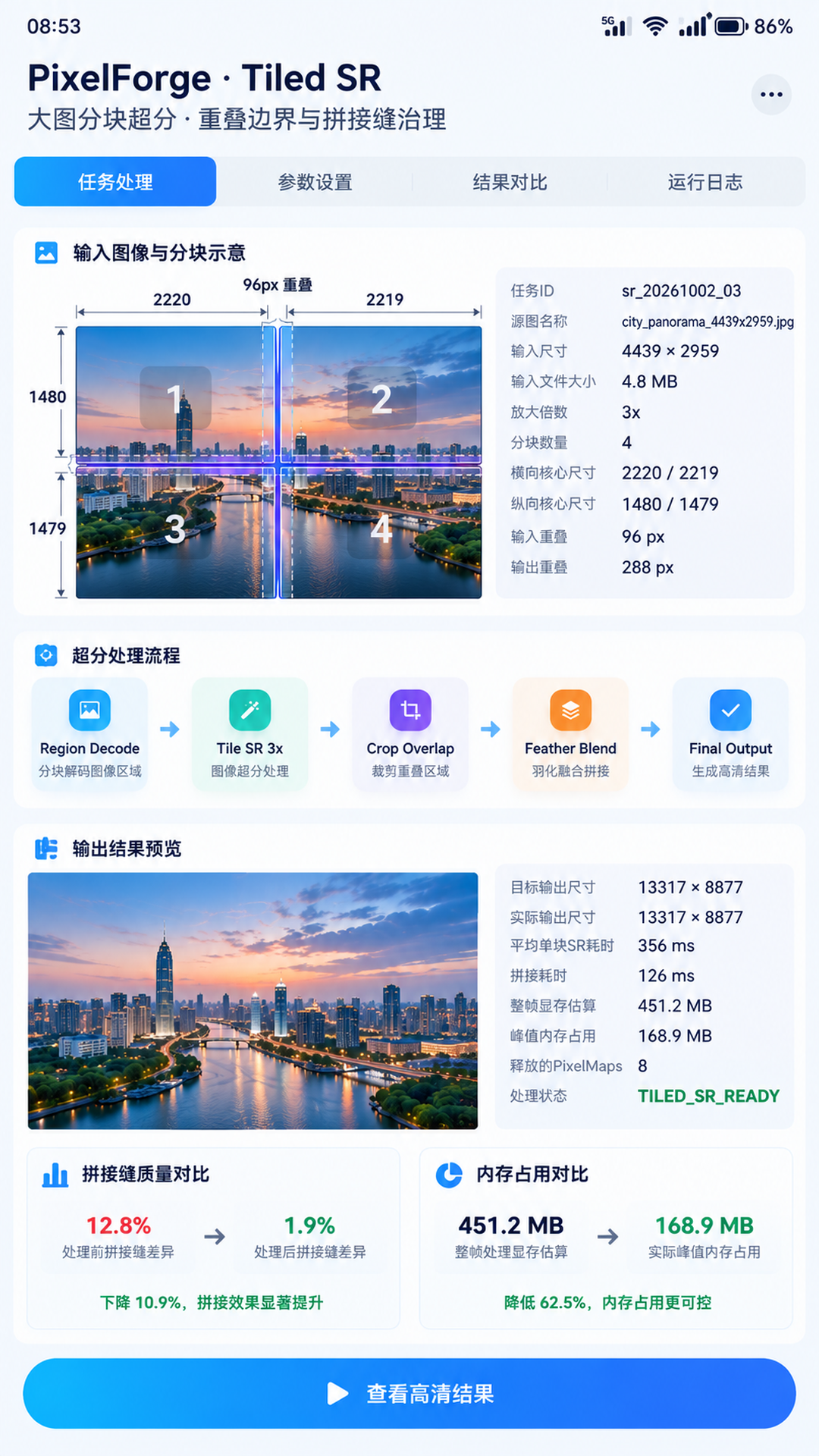

最终运行图：

能直接看到：

4 个 core

96px 输入重叠

288px 输出重叠

3x 结果

13317 × 8877

以及：

12.8%
→
1.9%

真正表达的是：

分块以后，结果不是机械拼图，而是有明确重叠策略和接缝治理。

十六、如果 tile 中间失败，不能重跑整图

4 块里任何一块失败，PixelForge 记录：

tileId
decode region
SR state
cache path

重试只重新执行失败 tile。

已经完成的 tile 不重复跑。

这会直接成为 04 缓存设计的基础：

完整图可缓存
分块结果也可缓存

十七、Region Decode 本身也需要边界 clamp

靠近原图边缘时：

core + overlap

可能超出源图。

所以 Tile Plan Builder 必须做：

x >= 0
y >= 0
right <= sourceWidth
bottom <= sourceHeight

本轮四个 decodeRegion 都经过 clamp。

右侧 tile 实际宽度：

2315

而不是强行写成和左边一样的 2316。

这就是奇数尺寸必须认真算的地方。

十八、TILED_SR_READY 的验收条件

最终状态至少代表：

4 个 tile 全部完成

每 tile input/output PixelMap 都释放

最终宽高正确

输入 overlap=96px

输出 overlap=288px

拼接耗时可观察

接缝差异从 12.8% 降到 1.9%

实际峰值明显低于整帧估算

失败 tile 可单独重试

这些全部成立以后，第三篇才算真正完成。

十九、下一篇：算力省下来以后，别每次都重新算

03 的大图已经能跑稳。

接下来最浪费的事情反而变成：

同一张图
同一倍率
同一模型版本
每次打开都重新超分

04 会给 PixelForge 加本地结果缓存。

但缓存不能只用文件名。

同名文件被重新编辑，或者模型版本升级以后，旧结果必须自动失效。

下一篇会围绕：

sourceHash
scale
modelRevision
cacheKey
MISS / HIT / INVALIDATE

继续推进。

二十、分块方案还要保存 Tile Manifest，不能只靠内存数组

第三篇跑通以后，我又补了一层很实际的东西：TileManifest。

原因是大图处理时间明显比单图长，中途如果应用发生异常，只靠内存里的 tiles[] 很难知道已经完成到哪里。

Manifest 至少记录：

taskId
sourceHash
scale
tileCount

每个 tile 的 core
decodeRegion
resultPath
status
srCost

当前 4 个 tile 都是：

DONE

如果第 3 块失败，下一次重试只需要重新跑：

tile_03

而不是重新超分 1、2、4。

这和 04 的缓存设计也能直接衔接：tile 结果本身可以成为可复用的中间产物。

二十一、拼接缓冲区也不能无限大

即使不保留 4 个输出 PixelMap，最终生成 13317×8877 大图时仍然需要一个结果容器。

如果一次性创建完整 RGBA 拼接缓冲：

13317 × 8877 × 4

依然很重。

所以 PixelForge 当前把 Stitcher 设计成“条带写入”：

上半区
→ 处理 / 写入

下半区
→ 处理 / 写入

或直接面向目标文件做分区写入。

这篇手机图里为了方便理解，展示的是完整结果预览；真实实现不会为了“拼接方便”再次把所有中间结果同时堆回内存。

分块优化如果只优化 AI 阶段、不优化 stitch 阶段，很容易把省下来的内存又在最后一步用掉。

二十二、羽化只处理亮度差还不够，后面还要关注结构连续性

当前 1.9% 指标主要反映像素差异。

但城市全景里更敏感的是：

桥梁直线
楼体边缘
栏杆
文字
窗格

如果两块 SR 在边缘生成的结构稍有偏移，即使平均 RGB 差值不大，人眼仍然能看出断线。

所以 PixelForge 给后续质量回归预留：

edge continuity
line continuity
local sharpness

这些指标不会在 03 一次全部做完。

当前先把“接缝明显偏色 / 偏亮”解决，再把结构问题留到 06 的多图回归。

二十三、Tile 顺序也会影响峰值和首屏反馈

4 块可以：

1 → 2 → 3 → 4

顺序执行。

也可以优先处理当前用户正在查看的区域。

如果用户放大浏览图像左上角，PixelForge 可以优先：

tile_01

先生成局部高清结果，再后台完成其余 tile。

第三篇还没有做这种调度，但 Tile Manifest 已经有独立 tile 状态，因此后面不需要修改核心数据结构。

这也是分块设计除了“降内存”以外的另一个价值：处理单位更小以后，调度策略会更灵活。

二十四、分块失败时必须把临时文件和 PixelMap 两边都清理

某个 tile 在 SR 成功后、写入临时结果时失败，可能留下：

tile_02.tmp

如果下一轮直接读取这个文件，很容易把半成品当完成结果。

所以 tile 的最终状态只在：

临时文件完整写入
→ rename final
→ Manifest 标记 DONE

以后成立。

失败路径：

PixelMap release
临时文件删除
Manifest = FAILED

大图任务的可靠性最终仍然回到“资源和状态一起收口”，而不是只看 AI 调用有没有返回。

二十五、为什么 03 不追求把 4 块并行处理

02 已经证明并发 3 会把内存推到 287.9MB。

03 每块又比 02 的最大输入更大。

所以当前仍然坚持：

tile concurrency=1

先得到：

168.9MB

稳定峰值。

后面如果高内存设备要做 tile concurrency=2，必须在 06 的设备基线里单独验证。

我更愿意先牺牲一点总耗时，也不愿意让“大图支持”变成一条不可预测的 OOM 风险。

二十六、第三篇最终留下的是一套可以重试、可以观测的大图协议

到这里，大图处理已经从“切四张图拼一下”变成：

Tile Plan
→ Region Decode
→ Tile SR
→ Overlap Crop
→ Feather Blend
→ Manifest
→ Final Size Check
→ Resource Cleanup

每个步骤都有明确输入、状态和证据。

以后输入从 4439×2959 换成更大尺寸，只需要重新规划 tile 数量和 overlap，不需要把整个 PixelForge 的任务生命周期重做一遍。

二十七、最终还要把 TilePlan 写进结果元数据

最终输出文件不能只保存一张大图。

PixelForge 会同时写一份轻量 sidecar：

sourceSize
scale
tileCount
overlap
tilePlanRevision
seamDiff
generatedAt

以后用户反馈“这张大图中间有一道缝”，开发者可以直接知道它来自哪一版分块策略，而不是只拿到一张已经拼好的 JPEG 猜原因。

这种结果元数据在算法持续迭代时很有价值：图片是结果，TilePlan 则是结果能够被复现的证据。
