示例项目：SplatGuard
页面：RenderabilityAuditPage

3DGS 重建链路已经返回完成，产物文件也存在，接入渲染器后却可能只得到黑屏、飞散的巨大色块，甚至在某一帧出现 GPU 异常。此时继续调相机、曝光和材质通常收效不大，因为问题也许发生在渲染之前：少量高斯记录里混入了 NaN、Infinity 或越界透明度。

这篇文章不把自定义的 splat 文件格式写成 HarmonyOS 官方输出协议。Spatial Recon 的官方流程负责空间重建能力；SplatGuard 从项目已经完成的结果转换边界开始工作，把项目自己的统一记录流送入 C++ 扫描器。文中的 SplatRecord、scanNormalizedStream 与 RenderabilityGate 都是示例项目内的适配层，不是系统 API。

一、任务完成不等于产物一定可渲染

一次重建通常跨越采集、计算、结果导出、格式转换和渲染多个阶段。上游任务“成功”只证明它完成了自己的职责，不代表下游自定义转换器没有字节序错误、字段错位、截断记录或单位混用。只要一条 scale 变成无穷大，包围盒就可能被拉到不可用范围；只要 position 中出现 NaN，后续矩阵计算就会持续传播非有限值。

SplatGuard 处理的演示资产叫 lamp_scan_g21，任务 ID 为 SPLAT-GUARD-0073。转换层提供 248,320 条归一化高斯记录，扫描后 248,214 条通过，106 条进入隔离区：18 条位置含 NaN，7 条尺度含 Infinity，81 条透明度超出 [0, 1]。无效率为 0.043%，低于门禁阈值 0.10%，因此结果为 PASS。

这些数字是为了建立一份自洽的演示快照，并非真实设备实测。更重要的是状态定义：ARTIFACT_READY → STREAM_SCANNING → QUARANTINED → RENDERABLE。只有最后一个状态允许把干净记录交给渲染器。

二、先建立项目内的归一化边界

不同重建或转换工具可能使用不同字段布局、精度和尺度约定。扫描器不应直接猜测某个二进制文件，而应让格式适配器先输出项目约定的记录。示例只保留位置、对数尺度、透明度和颜色这几类检查所需字段；旋转、球谐系数等字段可以按渲染器契约继续扩展。

这段代码解决什么问题。 它定义项目内可验证的记录，并在最靠近输入的位置做有限值与范围检查。

#include <array>
#include <cmath>
#include <cstdint>

struct SplatRecord {
  std::array<float, 3> position;
  std::array<float, 3> logScale;
  float opacity;
  std::array<float, 3> color;
  std::uint64_t sourceOffset;
};

enum class RejectReason {
  NONE,
  POSITION_NON_FINITE,
  SCALE_NON_FINITE,
  OPACITY_OUT_OF_RANGE,
  COLOR_NON_FINITE
};

RejectReason validate(const SplatRecord& s) {
  for (float v : s.position) {
    if (!std::isfinite(v)) return RejectReason::POSITION_NON_FINITE;
  }
  for (float v : s.logScale) {
    if (!std::isfinite(v)) return RejectReason::SCALE_NON_FINITE;
  }
  if (!std::isfinite(s.opacity) || s.opacity < 0.0F || s.opacity > 1.0F) {
    return RejectReason::OPACITY_OUT_OF_RANGE;
  }
  for (float v : s.color) {
    if (!std::isfinite(v)) return RejectReason::COLOR_NON_FINITE;
  }
  return RejectReason::NONE;
}

这里使用 std::isfinite，因为仅判断 value != value 只能识别 NaN，识别不了正负 Infinity。透明度除了检查有限值，还检查业务范围。状态仍停留在 ARTIFACT_READY，因为单条验证函数本身不拥有文件，也不决定整批是否可渲染。

容易出错的是直接把异常值“修成 0”。位置 NaN 被改为原点后，所有坏记录会堆在场景中心；巨大 scale 被截断后，也可能形成不属于原始重建的几何。SplatGuard 的默认策略是隔离并保留 sourceOffset，便于回查转换器，而不是静默修复。

三、流式扫描比一次性装入更适合门禁

248,320 条记录并不算天文数字，但完整记录可能包含更多球谐参数。把所有原始数据和诊断副本同时放进内存，会让门禁本身变成峰值占用来源。扫描器采用流式输入：读取一条、验证一条、更新统计；通过项写入干净流，拒绝项只保存有限数量的诊断样本和计数。

这段代码解决什么问题。 它在不保存整份诊断副本的情况下统计 106 条异常，并把有效记录送往隔离后的输出流。

struct AuditStats {
  std::uint64_t total = 0;
  std::uint64_t accepted = 0;
  std::uint64_t nanPosition = 0;
  std::uint64_t infScale = 0;
  std::uint64_t opacityOutOfRange = 0;
};

template<class Reader, class CleanWriter, class QuarantineWriter>
AuditStats scanNormalizedStream(
    Reader& reader,
    CleanWriter& clean,
    QuarantineWriter& quarantine) {
  AuditStats stats;
  SplatRecord item {};
  while (reader.next(item)) {
    ++stats.total;
    const RejectReason reason = validate(item);
    if (reason == RejectReason::NONE) {
      clean.write(item);
      ++stats.accepted;
      continue;
    }
    quarantine.write(item.sourceOffset, reason);
    if (reason == RejectReason::POSITION_NON_FINITE) ++stats.nanPosition;
    if (reason == RejectReason::SCALE_NON_FINITE) ++stats.infScale;
    if (reason == RejectReason::OPACITY_OUT_OF_RANGE) {
      ++stats.opacityOutOfRange;
    }
  }
  return stats;
}

扫描开始时状态进入 STREAM_SCANNING，发现坏记录后不是立即失败，而是持续完成统计，最终进入 QUARANTINED。这样可以一次回答“坏了多少、坏在哪里、主要是哪一类”，而不是每次修掉第一条后再重新跑一遍。

模板参数表示项目注入的读取器和写入器，不对应某个系统类型。实际实现应检查 reader.next 是否区分正常 EOF 与截断错误；若文件在半条记录处结束，不能把它当作自然结束。输出流也要使用临时文件并在成功后原子替换，避免崩溃留下半份“干净产物”。

四、包围盒必须只由通过项计算

有限值检查只是第一层。一条数值有限但位置达到数万米的记录，仍会让相机裁剪面和场景尺度失常。SplatGuard 用通过项计算 AABB，并在业务层判断宽、高、深是否符合目标对象。演示资产的包围盒为 1.82 × 0.94 × 1.26 m。

这段代码解决什么问题。 它从有效记录增量计算包围盒，并根据无效率与尺寸契约得出门禁结果。

#include <algorithm>
#include <limits>

struct Bounds {
  std::array<float, 3> min {
    std::numeric_limits<float>::infinity(),
    std::numeric_limits<float>::infinity(),
    std::numeric_limits<float>::infinity()
  };
  std::array<float, 3> max {
    -std::numeric_limits<float>::infinity(),
    -std::numeric_limits<float>::infinity(),
    -std::numeric_limits<float>::infinity()
  };

  void include(const SplatRecord& s) {
    for (size_t i = 0; i < 3; ++i) {
      min[i] = std::min(min[i], s.position[i]);
      max[i] = std::max(max[i], s.position[i]);
    }
  }
};

bool renderable(const AuditStats& s, const Bounds& b) {
  if (s.total == 0 || s.accepted == 0) return false;
  const double invalidRate =
    static_cast<double>(s.total - s.accepted) / static_cast<double>(s.total);
  const float width = b.max[0] - b.min[0];
  const float height = b.max[1] - b.min[1];
  const float depth = b.max[2] - b.min[2];
  return invalidRate <= 0.001 &&
    width <= 2.20F && height <= 1.20F && depth <= 1.50F;
}

阈值 0.001 对应 0.10%。106 除以 248,320 约为 0.043%，因此通过第一项；包围盒也落在灯具扫描场景的尺寸上限内。这里的尺寸不是 Spatial Recon 的通用限制，而是 SplatGuard 这个 Demo 的业务契约，换成房间扫描必须重新定义。

包围盒只能由有效记录计算。若先把含 Infinity 的 scale 或 position 纳入统计，再决定隔离，min/max 已经被污染。还要处理坐标单位：适配器必须把输入统一到米，并在 manifest 中保存单位来源，门禁不能靠“看起来像米”猜测。

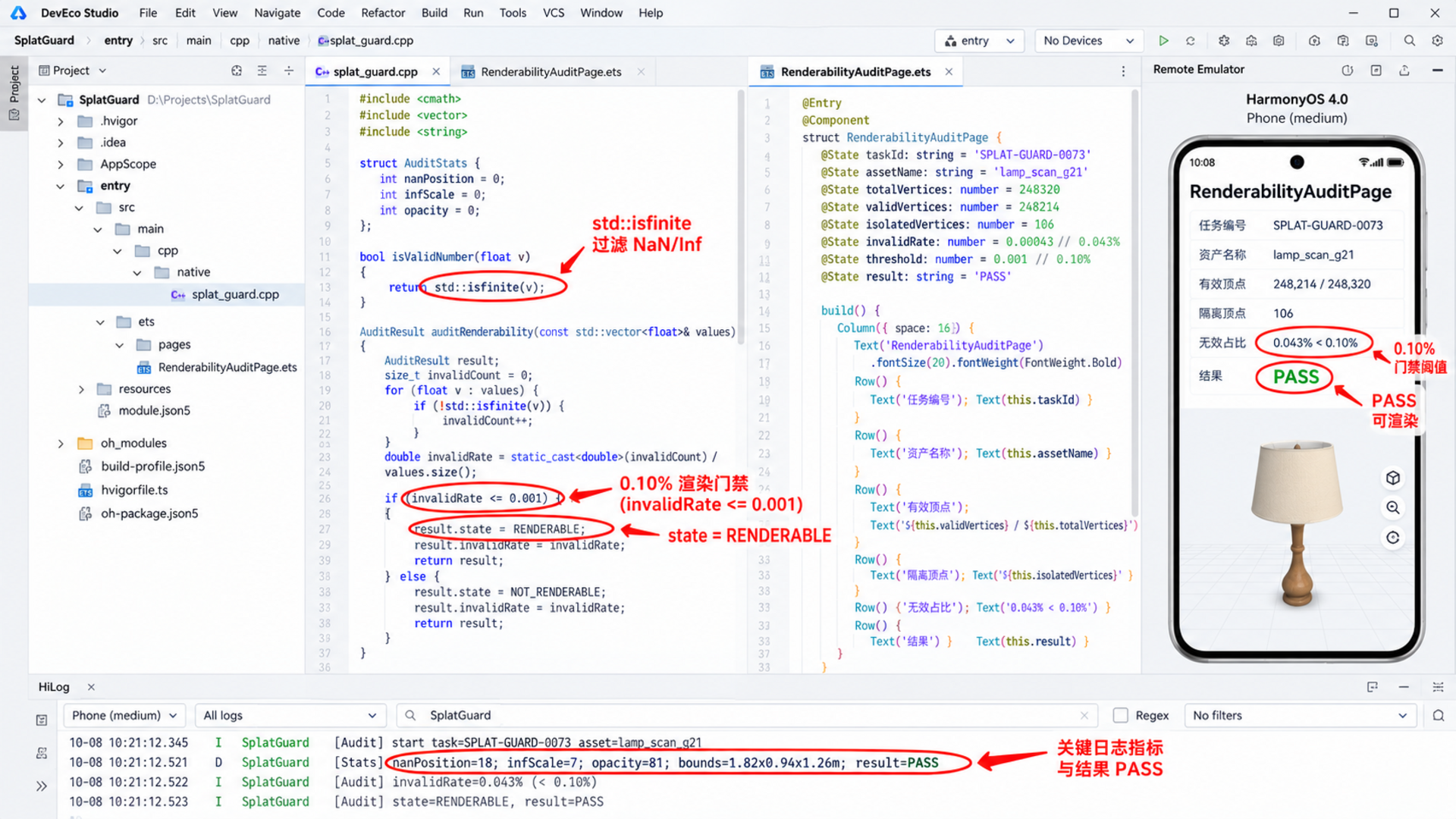

DevEco Studio 风格配图展示的是演示结构，不冒充真实调试截图。左侧工程树包含 native/splat_guard.cpp 和 RenderabilityAuditPage.ets，中间圈出 std::isfinite 与 0.10% 门禁，右侧模拟器显示 248,214 / 248,320，底部 HiLog 对应 nanPosition=18、infScale=7、opacity=81、result=PASS。

五、ArkTS 只消费审计快照，不重复计算

原始扫描和浮点判断放在 C++ 层，ArkTS 页面只消费项目适配器返回的审计快照。这样可以避免 UI 每次重组都遍历大量记录，也能让原生层测试独立于页面。跨语言边界只传摘要、诊断样本和状态，不传整份高斯数组。

这段代码解决什么问题。 它把项目自建原生扫描结果转换为 ArkUI 可观察状态，并用 epoch 拒绝页面重建前的旧回调。

type AuditState =
  'ARTIFACT_READY' | 'STREAM_SCANNING' | 'QUARANTINED' |
  'RENDERABLE' | 'BLOCKED'

interface AuditSnapshot {
  taskId: string
  asset: string
  state: AuditState
  total: number
  accepted: number
  quarantined: number
  invalidRate: number
  boundsMeters: string
  result: 'PASS' | 'BLOCK'
}

class AuditCoordinator {
  private epoch: number = 0

  async run(path: string): Promise<AuditSnapshot | undefined> {
    const mine = ++this.epoch
    // splatGuard 是项目自建 Native 模块，不是 HarmonyOS 系统 API。
    const report = await splatGuard.scan(path, 0.001)
    if (mine !== this.epoch) return undefined
    return {
      taskId: 'SPLAT-GUARD-0073',
      asset: 'lamp_scan_g21',
      state: report.pass ? 'RENDERABLE' : 'BLOCKED',
      total: report.total,
      accepted: report.accepted,
      quarantined: report.total - report.accepted,
      invalidRate: report.invalidRate,
      boundsMeters: '1.82 × 0.94 × 1.26 m',
      result: report.pass ? 'PASS' : 'BLOCK'
    }
  }

  invalidate(): void {
    this.epoch += 1
  }
}

epoch 只控制结果提交，不等于取消底层文件读取。真实项目若支持主动取消，应把取消令牌传给原生层，并在读取循环中安全检查。页面退出时先让当前 epoch 失效，再等待或取消原生任务，最后释放文件句柄；注册的回调、Native 引用和临时文件都要成对清理。

状态不会从 STREAM_SCANNING 直接跳成漂亮的成功页。报告先成为 QUARANTINED，页面展示异常分布，门禁通过后才提交 RENDERABLE。如果无效率超过阈值、记录为空或包围盒越界，结果必须是 BLOCKED，渲染按钮保持禁用。

六、运行页先回答“能不能交给渲染器”

RenderabilityAuditPage 的首屏只展示门禁所需事实：任务、资产、扫描进度、通过数、隔离数、无效率、阈值和结论。它不把 106 条隔离记录隐藏在二级日志里，因为“有异常但仍通过”需要被清楚解释。

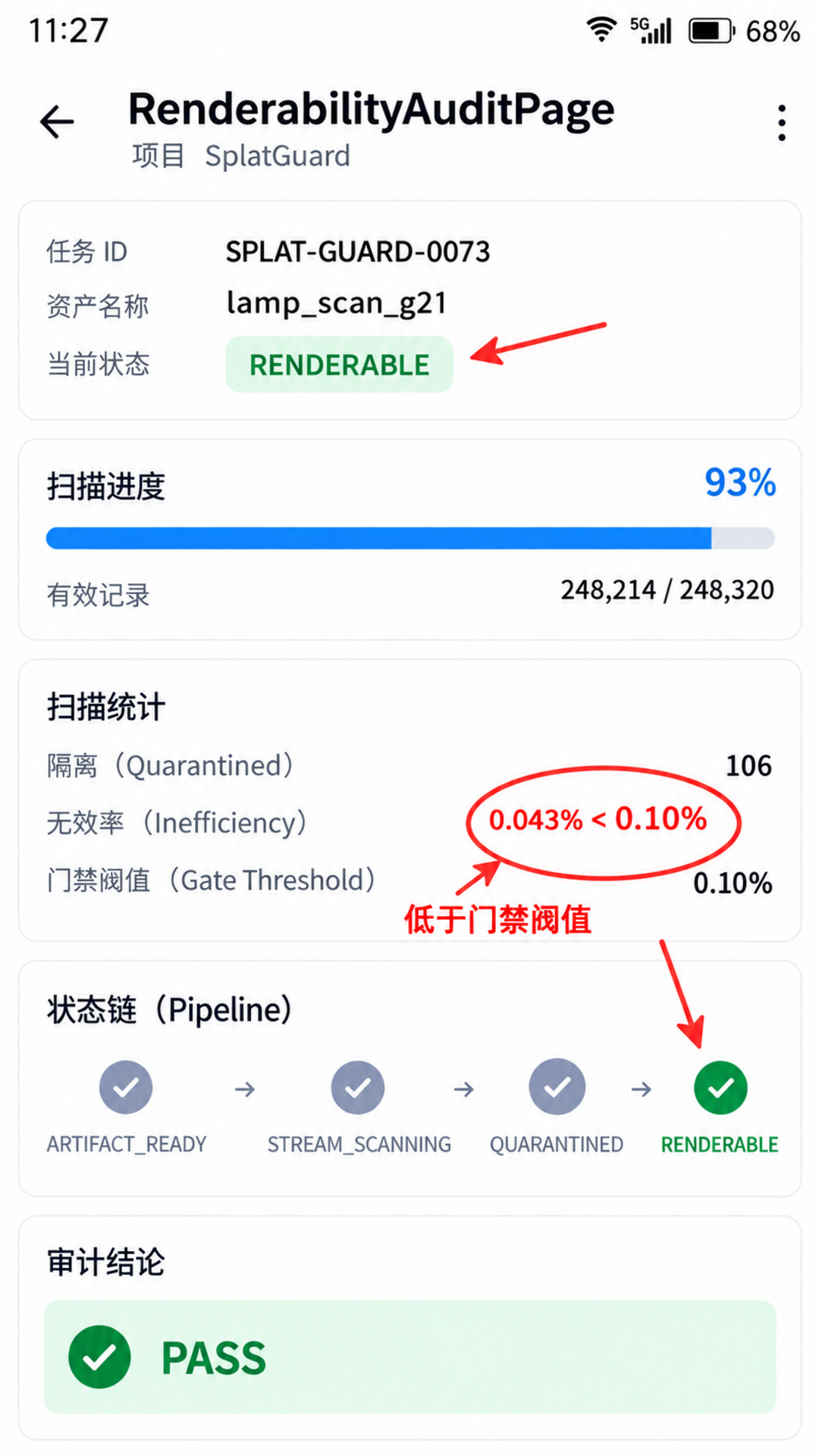

图中时间是 11:27，电量 68%，扫描进度为 93%。状态箭头显示 STREAM_SCANNING → QUARANTINED → RENDERABLE；任务 SPLAT-GUARD-0073、资产 lamp_scan_g21、248,214 / 248,320 与正文完全一致。红圈标出 0.043% < 0.10%，说明 PASS 来自门禁规则，而不是因为页面没有报错。

进度 93% 与最终统计同时出现，是为了表达演示中的“扫描快照页面”：统计数据来自已完成的固定样本报告，进度用于展示任务回放。真实运行页不能在扫描尚未完成时提前显示最终 PASS；应将回放模式和实时模式明显区分，避免调试图造成错误认知。

七、诊断页要能反推转换器，而不只是列错误

106 条异常按原因分成 18、7、81，能快速判断问题更像字段错位还是范围映射错误。如果所有异常都集中在相邻 sourceOffset，可能是块边界或记录长度计算错误；若透明度越界散落全局，则更像量化、归一化或通道解释错误。

隔离文件不应复制完整原始资产，只保存必要的 offset、原因、少量上下文字段和输入摘要。它既要足够定位，又不能无上限增长。SplatGuard 为每类保留前 16 个样本，其余只累加计数；诊断页可以导出摘要，但默认不把大文件塞进日志。

详情图显示三类异常、包围盒 1.82 × 0.94 × 1.26 m 和最终状态 RENDERABLE。红色箭头从 Inf scale 7 指向“检查转换器尺度通道”，红圈标出透明度 81 条；这张图承担定位作用，与 03 的运行总览明显不同。

八、阈值不是“允许坏数据”的借口

为什么 0.043% 仍可通过？答案取决于产品契约。若隔离后输出流完全不包含坏记录，且异常比例足够低、包围盒合理、固定视角探针正常，那么允许交给预览渲染器可能是合理策略。但用于测量、存档或后续编辑的产物，可能必须要求 0 条异常。

因此阈值需要绑定用途。PREVIEW 可以采用 0.10% 并强制隔离，MEASUREMENT 则要求 0；一旦切换用途，不能沿用同一枚 PASS。阈值还应保存到报告里，避免半年后只看到“通过”却不知道依据是什么。

另外，有限值通过不代表视觉质量好。漂浮噪点、颜色错误、稀疏区域和视角覆盖不足，都需要别的质量指标或人工检查。本文只解决“输入是否会把渲染数学推入非有限或极端范围”，没有声称替代 3DGS 质量评估。

九、测试重点放在传播路径和资源释放

单元测试应构造 NaN position、正负 Infinity scale、-0.1 与 1.1 的 opacity、空文件、半条记录截断和全量异常。每个输入不仅断言计数，还要断言干净输出不含坏记录，包围盒不被隔离项污染，sourceOffset 能回到正确位置。

集成测试则关注生命周期：页面快速进入退出时旧 epoch 不得覆盖新报告；取消后 Reader、CleanWriter、QuarantineWriter 都被关闭；原子替换失败时原文件不受影响；临时文件不会被误当成可渲染产物。C++ 对象所有权要清楚，ArkTS 只持有短生命周期的摘要。

还要验证渲染前最后一道断言：只有 manifest 的状态为 RENDERABLE、摘要 digest 与干净文件一致，加载器才接受。不要让测试页绕过门禁直接打开输出文件，否则最终发布路径与审计路径不是同一条链。

1. 先验证文件结构，再解释浮点内容

非有限值扫描不应成为唯一检查。如果输入文件长度不是记录步长的整数倍，或者头部声明 248,320 条、实际只读到 248,319 条，问题属于结构完整性，不应被统计成一条普通隔离记录。结构失败意味着后续字段边界可能全部错位，继续逐条解释 NaN 类型会产生误导。

SplatGuard 因而把读取分成两层。格式适配器先校验魔数、版本、记录数、字段布局和文件长度；只有这些事实一致，才输出归一化流。扫描器只接收已经明确边界的 SplatRecord。如果结构层失败，状态直接进入 BLOCKED，报告写明 expectedBytes、actualBytes 和首个异常 offset，不生成干净产物。

同理，字节序和浮点精度应在适配器声明。把半精度字段按单精度读取，可能得到大量看似随机但仍有限的数字，这时 std::isfinite 并不会报警。需要用版本化 schema、已知样本向量和字段范围共同发现错位，而不是把有限值检查包装成万能验证。

2. 极端有限值要与非有限值分开统计

3.4e38 是有限 float，却几乎一定不适合作为桌面灯扫描的坐标或尺度。反过来，一个很小的 opacity 可能合法，只是在视觉上贡献极低。把所有异常都归为“不是有限数”会丢失工程判断，因此报告应把数学无效、业务越界和统计离群分成三层。

数学无效包括 NaN 与 Infinity，默认隔离；业务越界包括 opacity 超出 [0,1]、尺寸超过本场景契约，也默认阻断或隔离；统计离群则需要结合分布判断，例如 scale 超过中位数若干倍、位置远离主体簇。第三类不宜直接删除，因为细长结构或少量远端物体也可能真实存在。

对于 lamp_scan_g21，本文只把前两层纳入 PASS 规则。离群检测可以生成提示，但不改变 0.043% 的无效率，也不在没有视觉证据时自动删点。这种分层能避免“门禁越严格越好”的误区：过度清理也会改变重建结果。

3. 隔离产物要与源资产建立可验证关系

干净流与隔离摘要都应保存源资产 digest、适配器版本、阈值版本和生成时间。加载器打开干净流时重新读取 manifest，确认 digest 对得上；如果用户替换了源文件或工具升级后复用了旧报告，状态不能继续显示 RENDERABLE。

临时文件建议使用任务 ID 和随机后缀，写完后先 flush、关闭，再计算摘要并执行原子提交。异常退出留下的临时文件在下次启动时按任务状态清理，不能因为文件名看起来像结果就加入资源列表。对于大文件，摘要计算可与流式扫描同步进行，避免再读一遍；但必须明确摘要覆盖的是原始输入还是干净输出，两者不能共用一个字段。

隔离摘要还要限制敏感内容。空间重建产物可能来自室内场景，诊断系统不应默认上传原始坐标或完整文件。本文页面只显示计数、包围盒和少量 offset；若需要导出详细样本，应由用户主动触发，并遵循项目的数据处理与隐私策略。

4. 渲染探针要验证“没有继续传播”

通过数值门禁后，仍应安排一个最小渲染探针：固定相机、固定背景、固定输出尺寸，渲染少量帧并检查加载器是否报告错误。这个探针不是为了评价画面审美，而是确认清洗后的数据不会在矩阵、排序或着色阶段重新产生非有限值。

渲染探针失败时，应保留数值审计 PASS 与渲染 BLOCK 两个结论，不能回头篡改无效率。这样定位会更快：数据边界已经通过，问题落在 GPU 资源、渲染格式、着色器或相机参数。相反，如果数值门禁已经失败，就没有必要把危险输入继续送入渲染器“看看会怎样”。

对于本文示例，最终 RENDERABLE 只表示通过数值和尺寸门禁，并不声称完成真实 GPU 探针。文章刻意保留这条限制，是为了区分示例演示和已跑通证据。项目真正上线时，应把渲染探针结果作为 manifest 的独立字段，而不是靠一张漂亮截图代替。

5. 阈值变化也需要重新审计

如果团队把预览阈值从 0.10% 放宽到 0.20%，旧报告不能自动获得新的 PASS 含义；如果收紧到 0.02%，原有干净流虽然仍不含那 106 条坏记录，但发布决策已经变化。门禁报告必须记录 policyId 和具体阈值，加载器校验当前策略是否与报告一致。

更稳妥的做法是把“扫描事实”和“发布判断”分开保存。扫描事实包括总数、各类异常、包围盒与摘要，通常不因策略改变而变化；发布判断引用一份策略，对这些事实给出 PASS 或 BLOCK。这样调整阈值时可以重新计算判断，无需再次解析大文件，同时仍能追踪当时依据。

本文的 0.10%、尺寸上限和 PASS 都属于 preview-lamp-v1 的示例策略。换成房间、人物或精密测量任务时，应创建新的策略 ID。把用途写进策略名，比在代码里散落几个浮点常量更容易审核，也更不容易误复用。

十、结论：在渲染前隔离数学异常

SplatGuard 的价值不在于把 106 条坏记录“修没了”，而在于把问题放到可解释的边界：项目适配器负责把官方重建结果转成项目自有的归一化流，C++ 扫描器负责有限值、范围和包围盒，ArkTS 页面负责呈现审计快照与提交状态。每一层都只承诺自己真正做过的事。

演示结果是 248,214 / 248,320 通过、106 条隔离、无效率 0.043%、包围盒 1.82 × 0.94 × 1.26 m，最终进入 RENDERABLE。这些数据仅用于说明流程；真实项目必须基于自己的输出格式、用途和设备验证重新设定阈值。

当重建完成但画面异常时，先问“记录是否有限、范围是否成立、输出是否完整”，往往比继续调整相机更接近根因。把这道门放在渲染器之前，能让黑屏和爆炸色块从不可复现的视觉故障，变成可以计数、隔离和回查的工程问题。

更重要的是，报告必须允许下一位开发者从结果回到输入：知道使用了哪份适配器、哪条策略、哪些记录被隔离，以及渲染器最终接收的究竟是哪一份文件。可追溯性本身就是可渲染性门禁的一部分。

参考资料：

  • HarmonyOS Spatial Recon C 端侧重建流程：https://developer.huawei.com/consumer/cn/doc/harmonyos-guides/spatial-recon-c-spatial-recon-pipeline
  • C++ std::isfinite 标准函数说明（实现时以所用编译器标准库为准）
