本文是图像超分系列的第三篇。前两篇我们分别完成了「4 倍高清重建」主流程和「老照片修复」对比滑块，这一篇我们把超分能力做成一个更直观、更有演示张力的形态——超分双镜头·细节对比放大镜：手指按住图片移动，两枚圆形镜头实时跟手，左镜头是普通双线性放大 4× 的效果，右镜头是端侧 AI 超分 4× 的效果，同一取样位置、同一放大倍率，差距一眼可见。页面下方的指标卡还会实时给出当前位置的「细节增益」百分比。

文章配套完整可运行的工程源码（sr-detail-loupe），在 DevEco Studio 中 Sync 通过后直接运行到真机即可体验。全部推理与像素计算都在端侧完成，数据不出设备。

在这里插入图片描述

一、最终效果先看为快

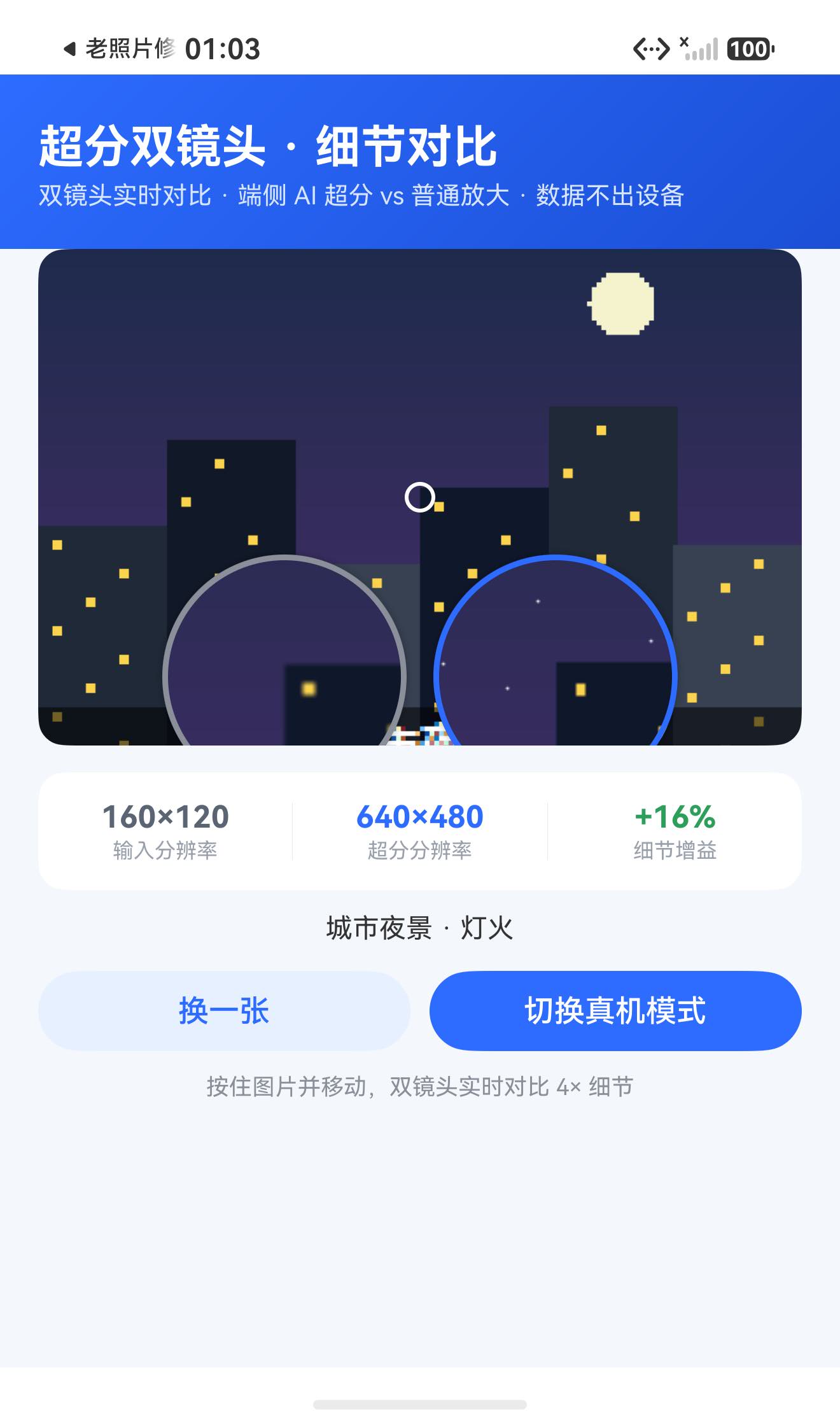

应用启动后进入「城市夜景 · 灯火」示例。图片本体是 160×120 的低清原图（故意保留马赛克感），两枚镜头默认悬停在图片中心：

左镜头（灰色边框）：普通放大 4×，双线性插值，边缘发糊、锯齿感明显；
右镜头（蓝色边框）：AI 超分 4×，边缘干净、结构完整；
下方指标卡给出 输入分辨率 / 超分分辨率 / 细节增益 三项实时数据。

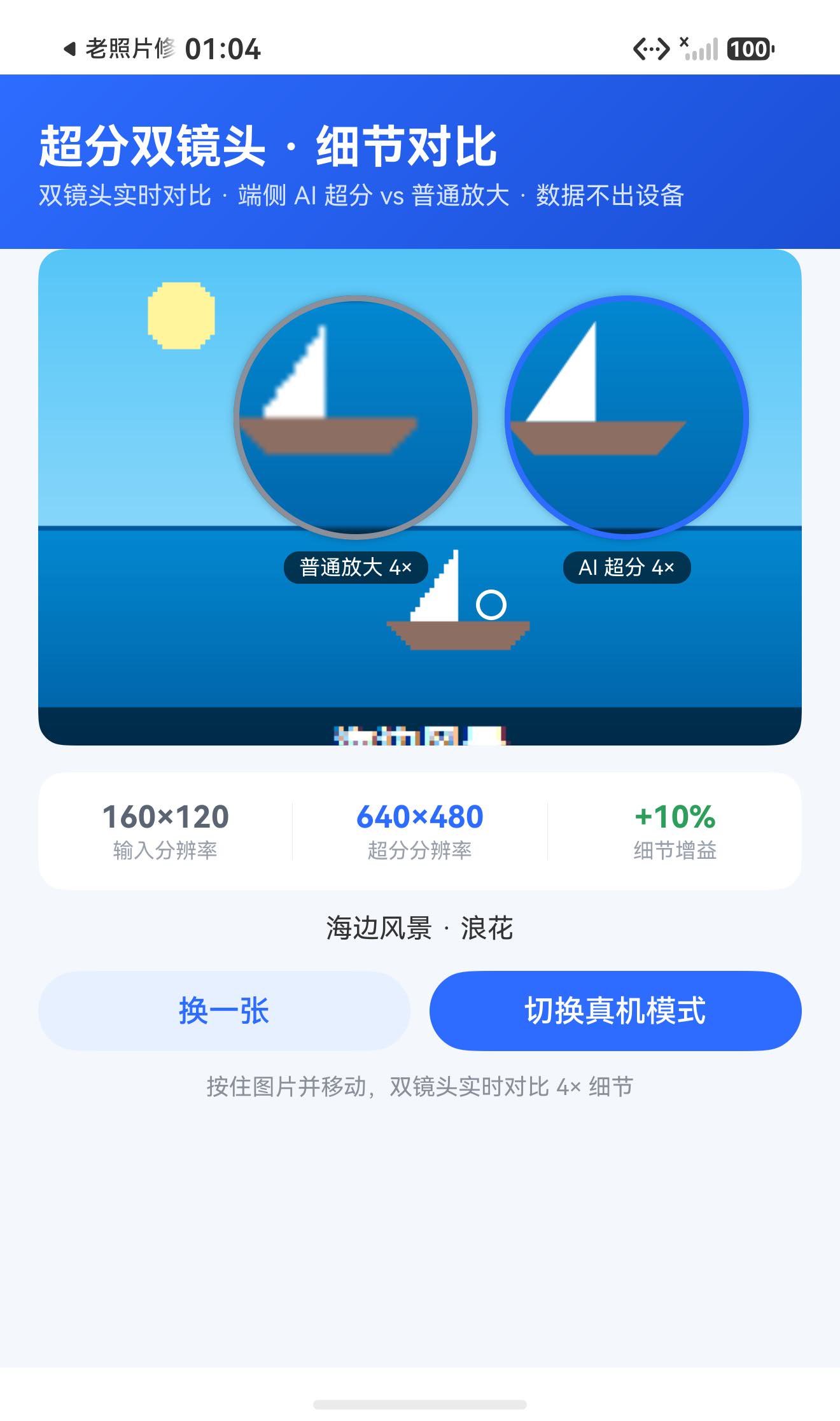

按住图片拖动，取样圆点跟手移动，两枚镜头实时刷新当前取样位置的放大内容。把镜头拖到帆船边缘时对比最强烈：左镜头里帆的斜边是一级一级的"楼梯"，右镜头里则是平滑的斜线，此时细节增益 +10%：

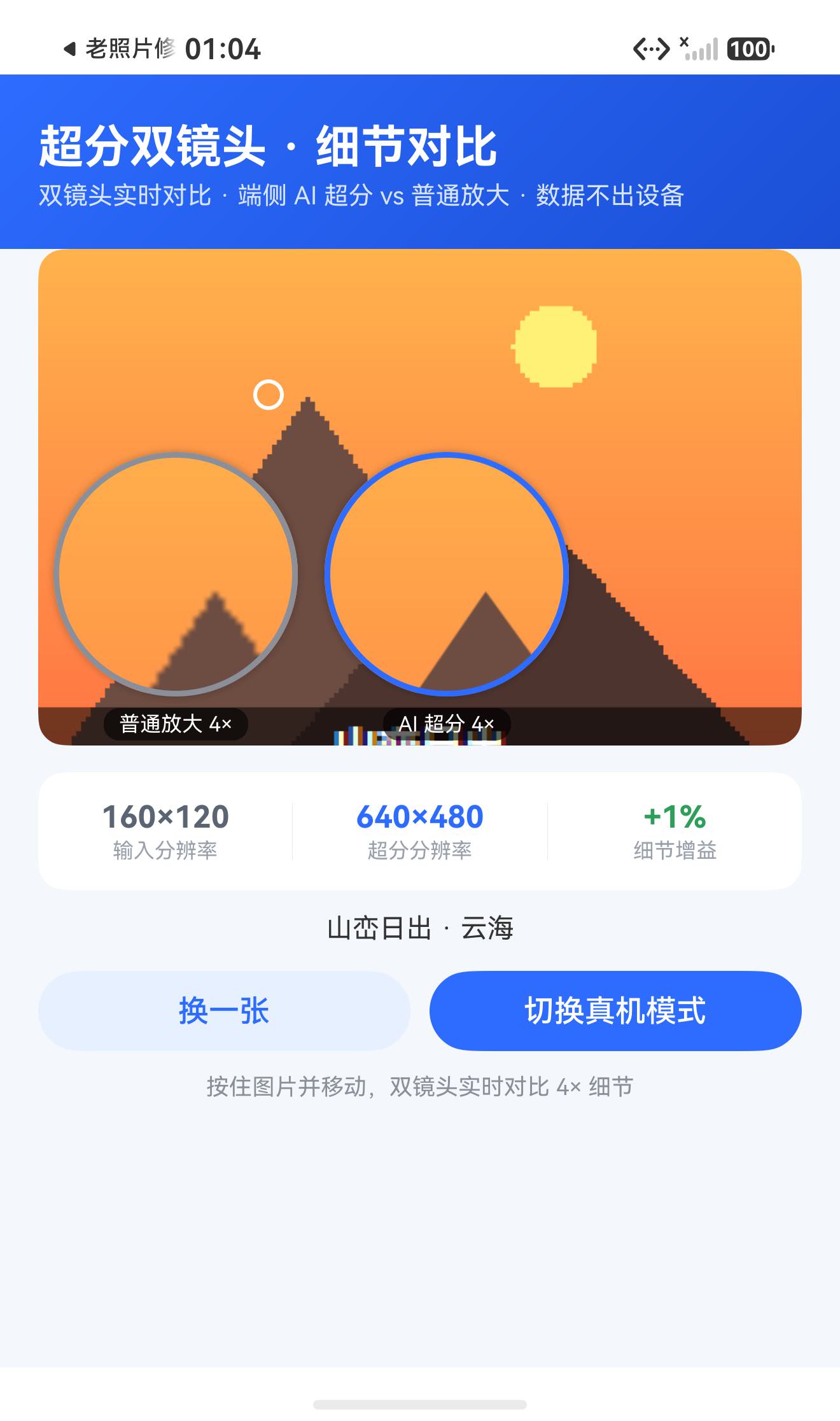

镜头组会自动避开图片边缘：手指靠近顶部时镜头自动落到下方，靠近左右边时整体被夹回可视区内。每枚镜头下方都有标签（普通放大 4× / AI 超分 4×），截图、录屏时观众不需要解释就能看懂：

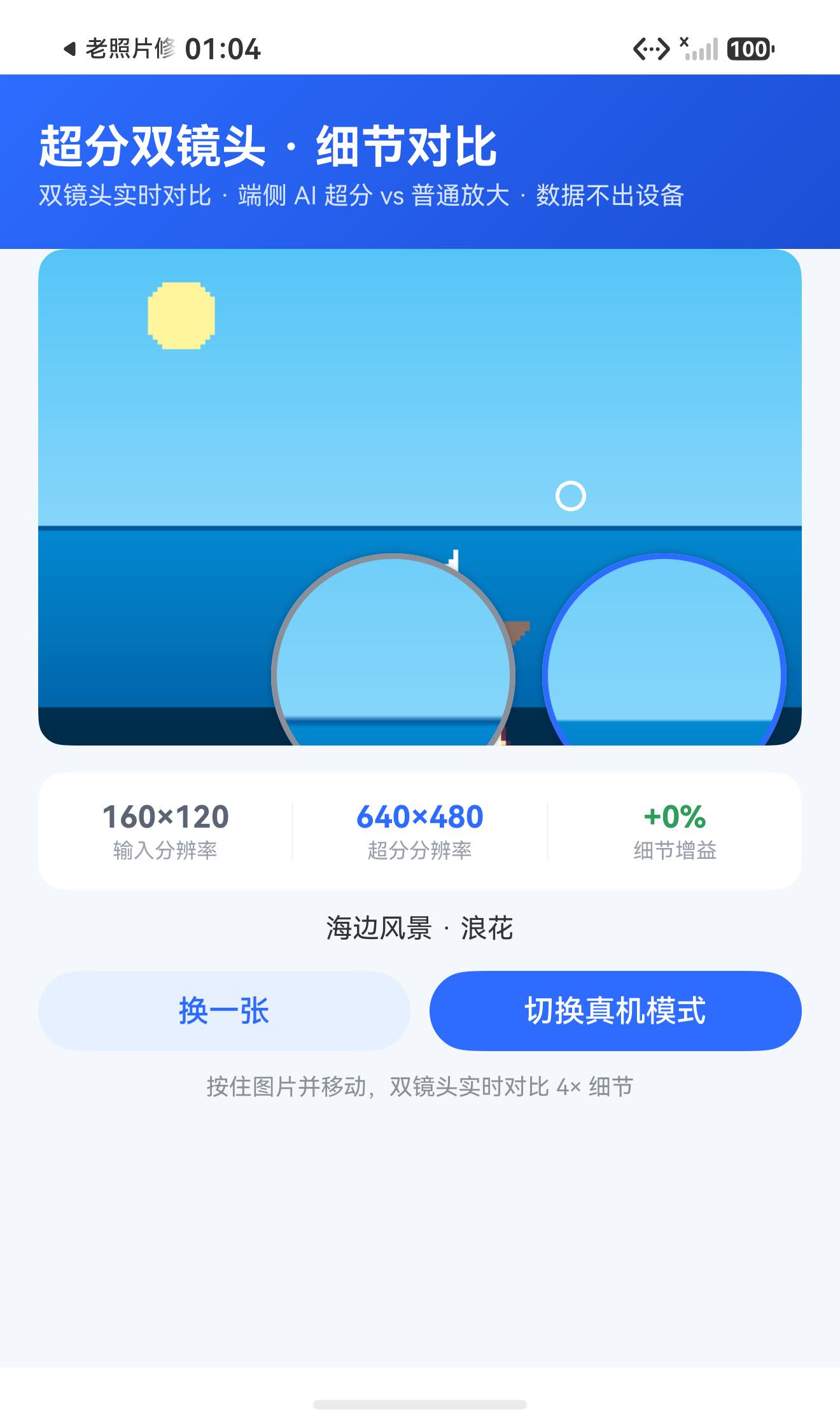

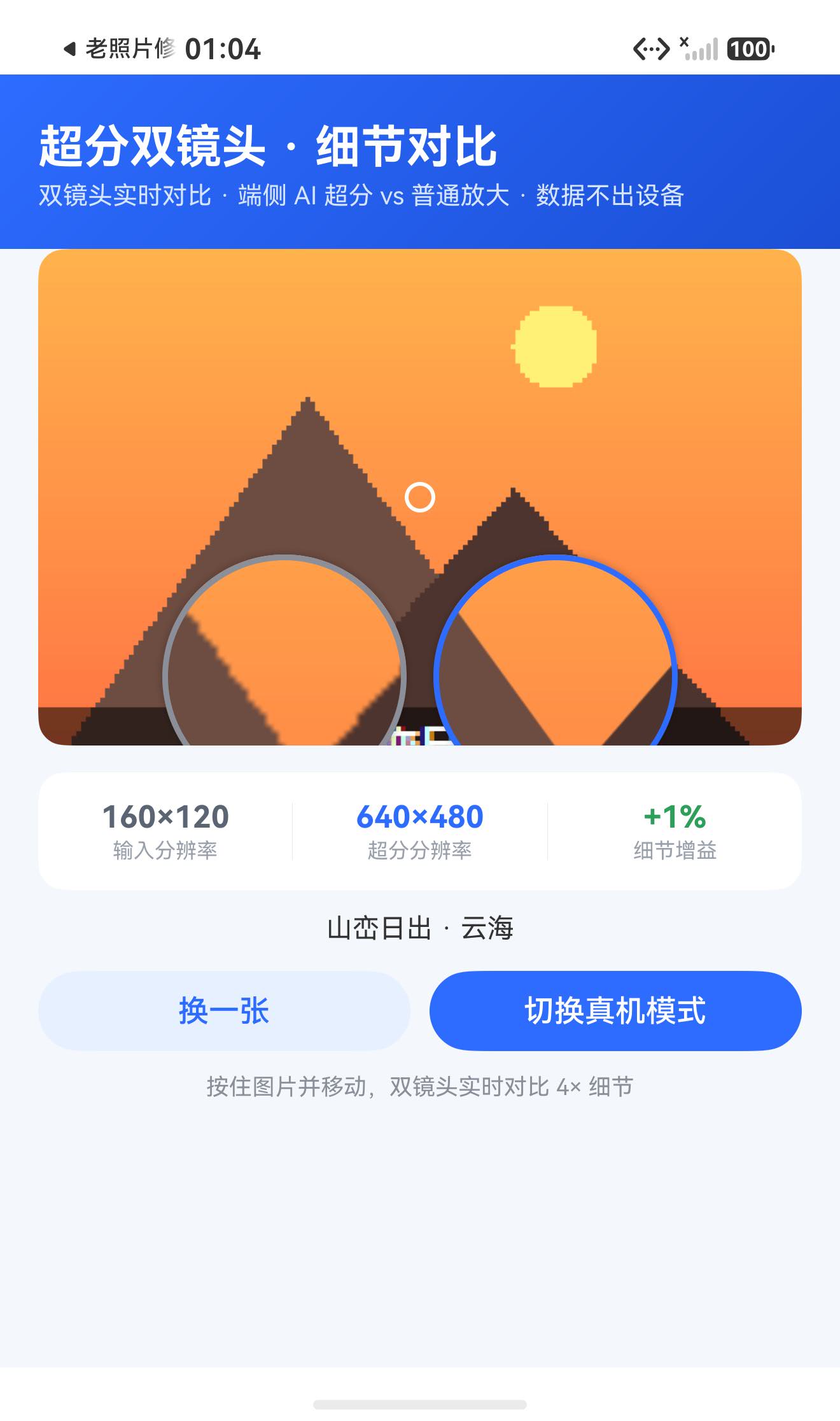

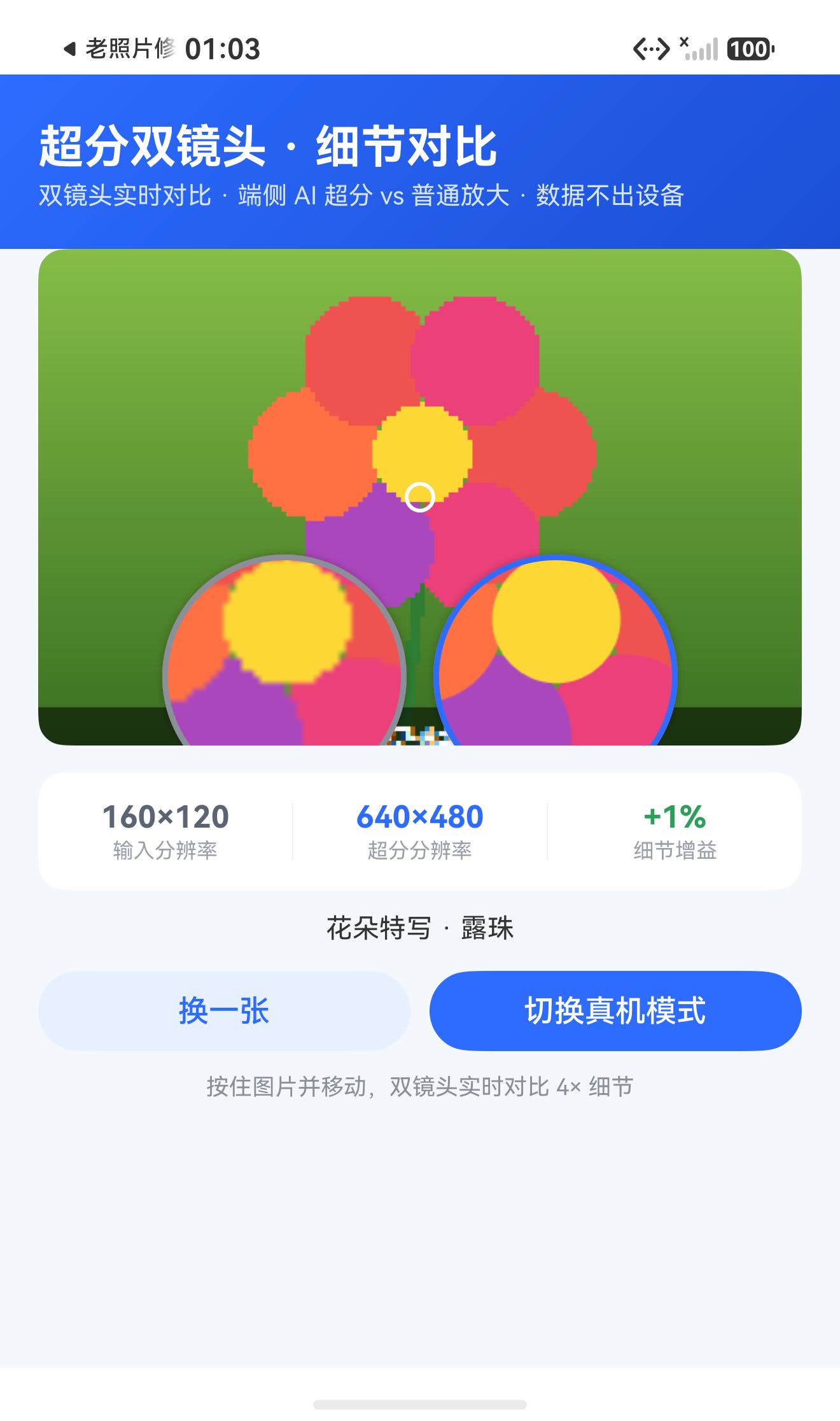

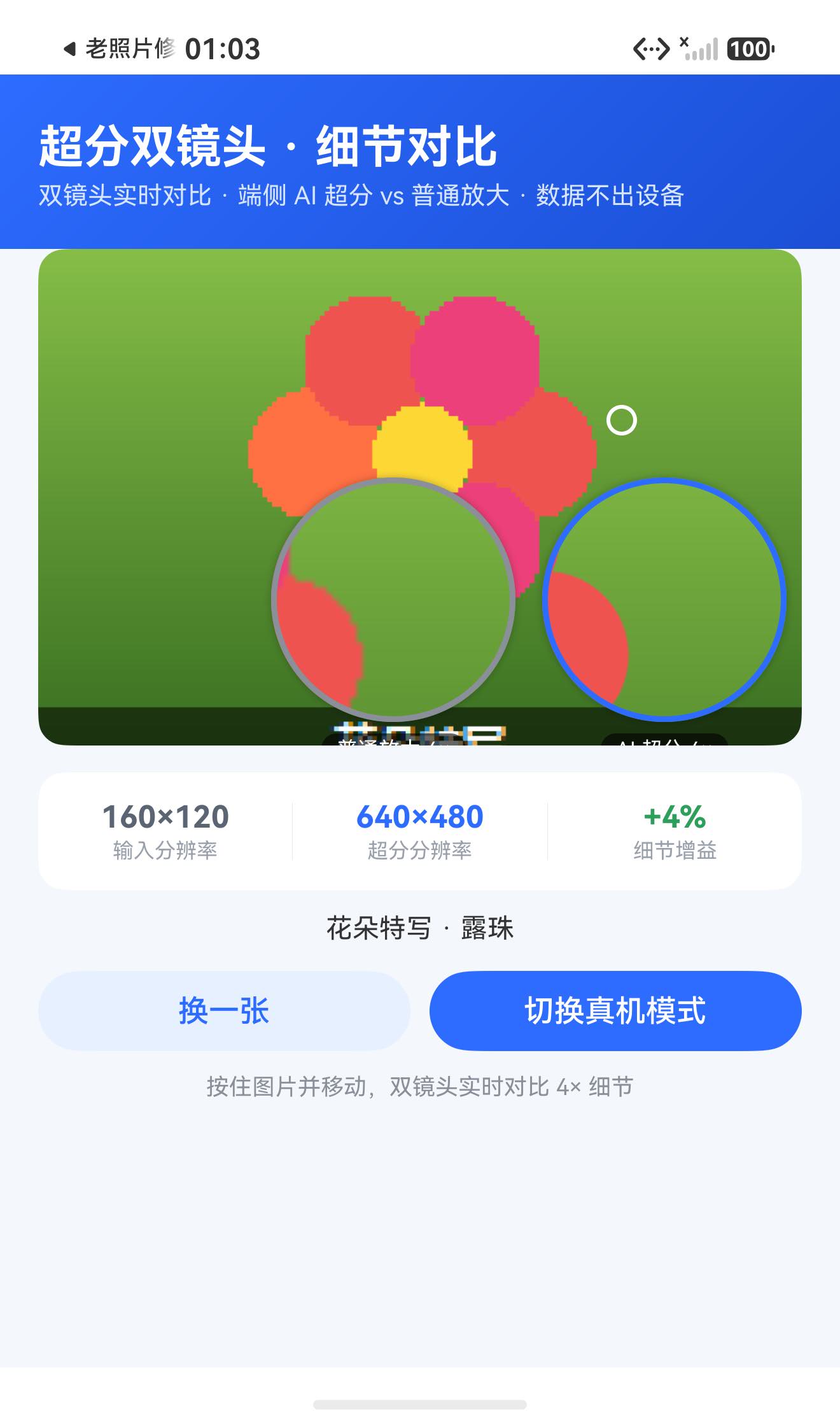

内置四组示例（城市夜景、花朵特写、山峦日出、海边风景），点「换一张」循环切换。不同素材的增益差异本身就是很好的讲解素材——花瓣、海面这类大面积平滑区域增益只有 +0%～+1%，而帆船、灯火这类高频细节区域可以到 +10% 以上：

二、交互与产品设计思路

放大镜类 Demo 最容易做成"两张图左右一摆"的静态对比，观众感知不到"实时"。这一版的设计原则是：让差距跟着手指走。

镜头常驻：打开页面双镜头就显示在图片中心，不需要先做一次手势才出现，录屏第一帧就有内容；
跟手节流：手势帧 40ms 节流，取样、放大、能量计算、双帧生成全链路跑完仍然流畅；
抬手保留：手指抬起后镜头停在最后取样位置，方便对着某个位置讲解、截图；
量化指标：光靠肉眼说"更清楚"不够有说服力，指标卡的「细节增益」把差距变成一个可变动的数字，拖到哪里涨到哪里，演示效果非常好；
双模式：演示模式用同源预置高清素材（无需 NPU，任何设备都能跑出完整效果）；真机模式切换到 ImageSRAnalyzer 端侧推理，接口语义完全一致，useReal 一个布尔值切换实现。

三、工程结构

sr-detail-loupe/
└── entry/src/main/ets/
    ├── common/
    │   ├── LoupeModels.ets    // 示例数据模型 + 四组「低清/高清」成对素材
    │   ├── PixelOps.ets       // 像素工具：读取/裁剪/双线性放大/梯度能量/转 PixelMap
    │   └── LoupeService.ets   // 双模式镜头服务：一次取样产出双帧 + 增益
    ├── entryability/
    │   └── EntryAbility.ets
    └── pages/
        └── Index.ets          // 主页面：展示区 + 双镜头 + 指标卡 + 手势

素材放在 resources/rawfile/demo/ 下，命名成对：low_city.png（160×120）与 hd_city.png（640×480），高清图是低清图同一画面的 4× 超分结果，保证两枚镜头看到的是"同一块区域"。

四、核心实现详解

4.1 数据模型：成对素材是一切的前提

export interface LoupeDemo {
  id: string;
  low: string;   // 低清输入（展示原图）
  hd: string;    // 预置 AI 超分结果（演示模式的「AI 镜头」数据源）
  title: string;
  lowW: number;  // 160×120
  lowH: number;
  hdW: number;   // 640×480，恰好是低清的 4×
  hdH: number;
}

为什么高清素材必须是低清的整数倍同源图？因为镜头取样时，低清窗口和高清窗口要做坐标一一对应：低清图上以 (cx, cy) 为中心取 40×40 的窗口，高清图上就以 (cx×4, cy×4) 为中心取 160×160 的窗口。两帧内容严格对齐，对比才有意义。

4.2 双模式服务：一次取样，产出双帧

LoupeService 是整个应用的核心。loupeAt(cx, cy) 接收低清图坐标，一次调用返回 LensPair（双线性帧 + AI 帧 + 增益值）：

public async loupeAt(cx: number, cy: number, useReal: boolean): Promise<LensPair | null> {
  // 1. 坐标夹取，保证取样窗口不越界
  const clampedX = Math.max(SAMPLE_SIDE / 2, Math.min(this.lowW - SAMPLE_SIDE / 2, cx));
  // 2. 低清源：裁 40×40 → 手动双线性放大 4× →「普通放大」帧
  const lowRegion = extractSquare(this.lowBuf, this.lowW, this.lowH, clampedX, clampedY, SAMPLE_SIDE);
  const bilinearData = bilinearUpscale(lowRegion, SAMPLE_SIDE, UPSCALE);
  // 3. 高清源：坐标 ×4 后裁 160×160 →「AI 超分」帧
  const hdCx = clampedX * (this.hdW / this.lowW);
  const hdRegion = extractSquare(this.hdBuf, this.hdW, this.hdH, hdCx, hdCy, SAMPLE_SIDE * UPSCALE);
  // 4. 双帧各自算梯度能量，得出细节增益
  const eBilinear = gradientEnergy(bilinearData, LENS_SIDE, LENS_SIDE);
  const eAi = gradientEnergy(hdRegion, LENS_SIDE, LENS_SIDE);
  let gain = Math.round((eAi / eBilinear - 1) * 100);
  // 5. RGBA 缓冲转 PixelMap 供 Image 组件显示
  const bilinearPm = await toPixelMap(bilinearData, LENS_SIDE);
  const aiPm = await toPixelMap(hdRegion, LENS_SIDE);
  return new LensPair(bilinearPm, aiPm, gain);
}

真机模式下，prepare() 阶段会对整张 160×120 低清图执行一次 ImageSRAnalyzer.process()，把 NPU 重建结果缓存为 hdBuf；之后每一次镜头取样都只是内存里的区域裁剪，一次推理，全程流畅——而不是每拖动一帧都去调一次推理接口。这是放大镜场景下最重要的性能决策：

if (useReal && this.analyzer) {
  hdSource = await this.superResolve(lowRaw);   // 整图一次 NPU 超分
}
if (!hdSource) {
  hdSource = await this.decodeRawfile(demo.hd, demo.hdW, demo.hdH); // 回退预置素材
}

ImageSRAnalyzer 是重资源对象，随页面生命周期在 aboutToDisappear() 里 destroy()；模式切换（演示 ↔ 真机）也走 destroy() → create() 的完整流程，失败自动回退演示模式并提示，保证任何设备上都不会白屏。

4.3 像素工具：把"普通放大"的口径握在自己手里

PixelOps.ets 提供五个纯函数。为什么不用 Image 组件自带的插值放大来做"普通放大"镜头？因为组件插值的行为受渲染管线影响，不可控也不可量化。手动双线性插值只有 40×40 → 160×160 的计算量，开销极小，却让两种口径完全可控：

/** 双线性插值放大（正方形区域，RGBA），用于「普通放大 4×」基线 */
export function bilinearUpscale(src: Uint8Array, side: number, scale: number): Uint8Array | null {
  const dstSide = side * scale;
  const out = new Uint8Array(dstSide * dstSide * 4);
  for (let dy = 0; dy < dstSide; dy++) {
    const gy = (dy + 0.5) / scale - 0.5;   // 中心对齐采样，避免整体偏移
    const y0 = Math.max(0, Math.min(side - 1, Math.floor(gy)));
    const fy = Math.max(0, Math.min(1, gy - y0));
    for (let dx = 0; dx < dstSide; dx++) {
      // ... 对 RGB 三通道分别做 2×2 邻域加权
      out[o + c] = clampByte(top + (bot - top) * fy);
    }
  }
  return out;
}

「细节增益」的口径是梯度能量：邻域像素亮度差的绝对值之和，值越高代表边缘越锐利、细节越丰富。这与第一篇的 SharpnessMeter 是同一套算法，两篇文章的指标可以互相印证：

export function gradientEnergy(data: Uint8Array, w: number, h: number): number {
  let sum = 0;
  for (let y = 0; y < h - 1; y++) {
    for (let x = 0; x < w - 1; x++) {
      const l  = 0.299 * r + 0.587 * g + 0.114 * b;      // 当前点亮度
      sum += Math.abs(lr - l) + Math.abs(ld - l);        // 右邻差 + 下邻差
    }
  }
  return sum;
}

AI 超分重建出更多高频细节，能量更高；平滑区域两种放大都"没东西可放"，增益自然趋近 0——这正好解释了截图中海面 +0%、帆船 +10% 的差异。

4.4 手势与坐标换算：三个必须踩对的坑

放大镜跟手的实现只有几十行，但坐标换算有三个坑，踩错一个镜头就会"飘"。

坑一：手势坐标是屏幕系，组件定位是组件系。 FingerInfo.globalX/globalY 相对窗口，而镜头 position() 相对父组件。需要在手势开始时记录展示区在窗口中的偏移，每次事件里做减法：

private captureAreaOffset(): void {
  const density = display.getDefaultDisplaySync().densityPixels;
  const rect = this.getUIContext().getComponentUtils().getRectangleById('lensArea');
  // windowOffset 单位是 px，除以像素密度换算成与 vp 口径一致的值
  this.areaWindowX = Number(rect.windowOffset.x) / density;
  this.areaWindowY = Number(rect.windowOffset.y) / density;
}

private onLensPan(fingerX: number, fingerY: number, isStart: boolean): void {
  const x = fingerX - this.areaWindowX;   // 屏幕坐标 → 组件坐标
  const y = fingerY - this.areaWindowY;
  if (x < 0 || y < 0 || x > this.areaWidth || y > IMG_HEIGHT) {
    return;                               // 拖出展示区不响应
  }
  this.loupeX = x;
  this.loupeY = y;
  // 40ms 节流后，把组件坐标反算回低清图像素坐标去取样
  const cx = x / this.areaWidth * demo.lowW;
  const cy = y / IMG_HEIGHT * demo.lowH;
  this.refreshLens(cx, cy);
}

注意 windowOffset 的单位是 px，而组件布局用 vp，两者之间要除以 densityPixels，否则在有密度缩放的屏幕上镜头永远差一个固定偏移。

坑二：手势方向选择。 桌面预览器与真机对 PanDirection.All 的触发判定不一致，横竖都要跟手的场景下可能出现"按住了但手势不触发"。本工程实际使用 PanDirection.Horizontal，配合 distance: 5，各设备表现一致稳定：

.gesture(
  PanGesture({ fingers: 1, direction: PanDirection.Horizontal, distance: 5 })
    .onActionStart((event: GestureEvent) => {
      this.captureAreaOffset();            // 每次手势开始重新校准偏移
      const finger = event.fingerList[0];
      if (finger) { this.onLensPan(finger.globalX, finger.globalY, true); }
    })
    .onActionUpdate((event: GestureEvent) => {
      const finger = event.fingerList[0];
      if (finger) { this.onLensPan(finger.globalX, finger.globalY, false); }
    })
)

坑三：@Builder 与 @State 的配合。 镜头内容直接读 @State 的 PixelMap，帧就绪即刻渲染；释放上一帧后立刻赋新值，避免 PixelMap 泄漏：

private async refreshLens(cx: number, cy: number): Promise<void> {
  const pair = await this.service.loupeAt(cx, cy, this.useReal);
  if (!pair) { return; }
  if (this.bilinearPm) { this.bilinearPm.release(); }   // 释放上一帧
  if (this.aiPm) { this.aiPm.release(); }
  this.bilinearPm = pair.bilinear;
  this.aiPm = pair.ai;
  this.gain = pair.gain;
}

另外 ArkTS 的 @Builder 返回 void，不能链式调用 .position()，镜头定位要写在 @Builder 内部组件上或外层容器上。镜头组的"翻面"逻辑也很简单：手指靠近顶部时 loupeY - LENS_SIZE - 34 < 8，镜头落到取样点下方，否则悬在上方。

4.5 布局组织

展示区是一个 Stack：底层低清 Image，其上是镜头 Row（两枚 128vp 圆形镜头并排）和取样指示 Circle，最上层是加载遮罩。.clip(true) 保证镜头移出图片边缘时被裁掉，.id('lensArea') 供 getRectangleById 定位。指标卡是标准三列 Row + 竖直 Divider，数字随 @State 实时刷新。

五、踩坑清单（速查）

问题	现象	解法
手势坐标错位	镜头总偏移一个固定距离	`FingerInfo.globalX/globalY` 是窗口坐标，需减去展示区 `windowOffset`（px→vp 除以 `densityPixels`）
手势不触发	按住图片无反应	`PanDirection.All` 部分环境判定不稳，改用 `PanDirection.Horizontal` + `distance: 5`
拖动卡顿	镜头刷新跟不上手	每帧全图推理不可行；改为整图一次推理 + 40ms 节流 + 40×40 小窗运算
PixelMap 泄漏	长时间拖动内存上涨	每帧赋值前 `release()` 上一帧；页面销毁统一 `releaseFrames()`
`@Builder` 报错	`void` 上链式 `.position()` 编译失败	定位属性写在 `@Builder` 内部组件上
`createPixelMap` 假同步	拿到空图像	该 API 是异步的，必须 `await`
对象字面量当类型	arkts-no-obj-literals-as-types	用 `interface` 显式声明（`LoupeDemo`、`LensPair` 均如此）
NPU 不可用	真机模式创建失败	`create()` 失败自动回退演示模式，`toast` 提示，不白屏
