实训报告--具身智能工业视觉分析与物联监护应用演练

2401_85697132

376人浏览 · 2026-09-17 14:36:31

2401_85697132 · 2026-09-17 14:36:31 发布

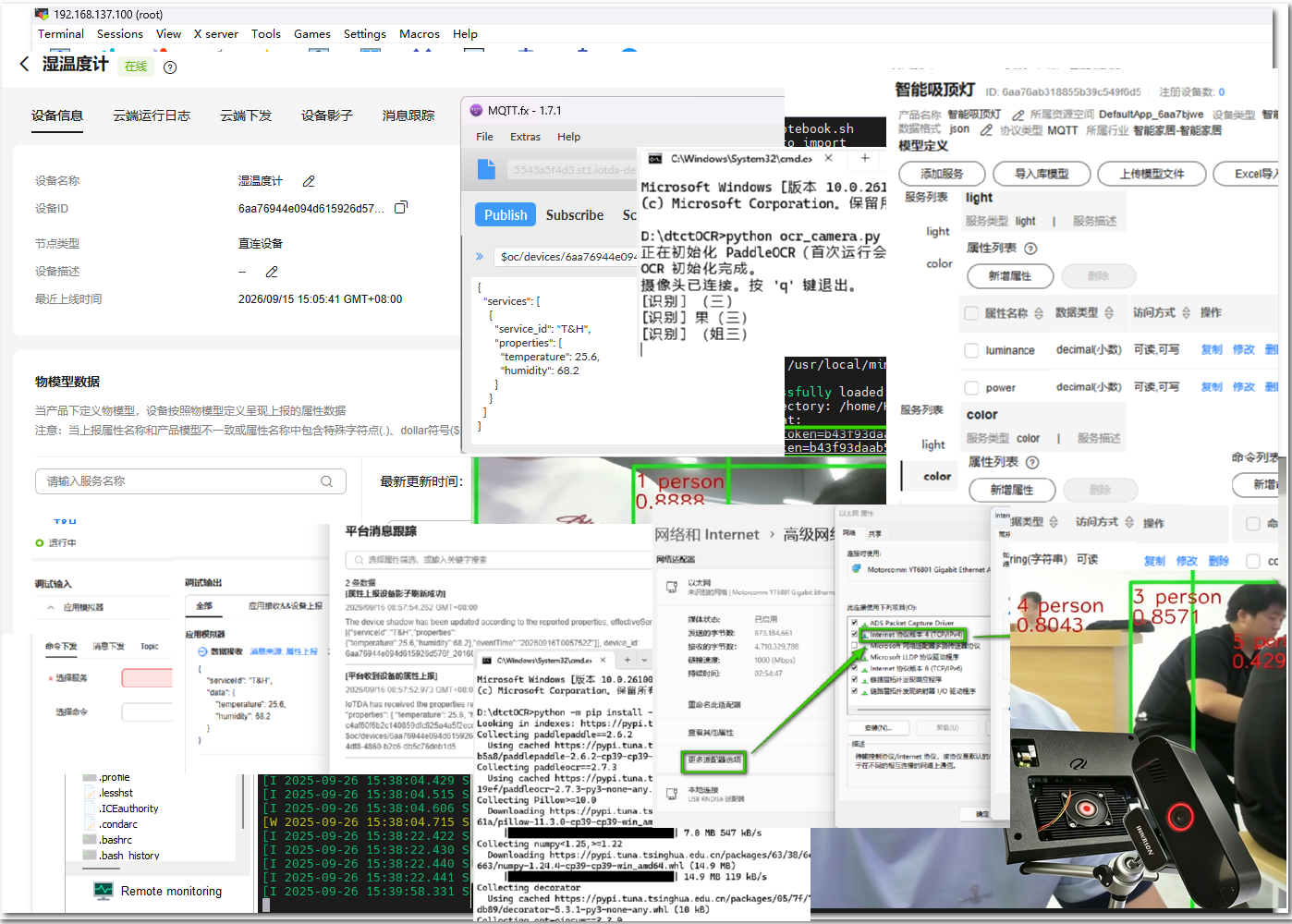

1 工效组合展示

本次实训围绕“具身智能工业视觉分析与物联监护应用”展开，利用昇腾开发板、网络摄像机与华为云物联网平台等软硬件资源，依次完成工业视觉获取与分析、中文 OCR 快速编码、IoTDA 设备接入监护以及 CodeArts 智慧路灯应用的构建部署，形成“感知—分析—监护—应用”的完整实训链路。

实训工效组合如下：开发终端采用 MobaXterm 作为远程操作终端，海康 MVS 作为机器视觉客户端工具，Ascend-devkit-imager 提供昇腾系统终端支持；昇腾开发板通过 Jupyter 运行工业视觉示例，实时展现人员、手机等目标的检测识别效果。

通过上述工具组合，实现边缘侧视觉采集分析、应用侧快速编码、云端侧物联监护与部署的一体化协同作业，为工业视觉与物联网融合应用演练奠定基础。

2 具身智能工业视觉获取与分析应用

2.1 工具软件安装

本次实训所需工具软件如下：MobaXterm_Portable_v22.2（远程操作终端，用于 SSH 连接昇腾开发板）；MVS_STD_4.3.2_240705（海康机器视觉 VM 客户端工具，用于工业相机连接与视觉调试）；Ascend-devkit-imager_latest_win-x86（昇腾系统终端，用于开发板系统镜像制作与终端管理）。将上述工具软件安装或解压到本地后，逐一验证其可正常启动。

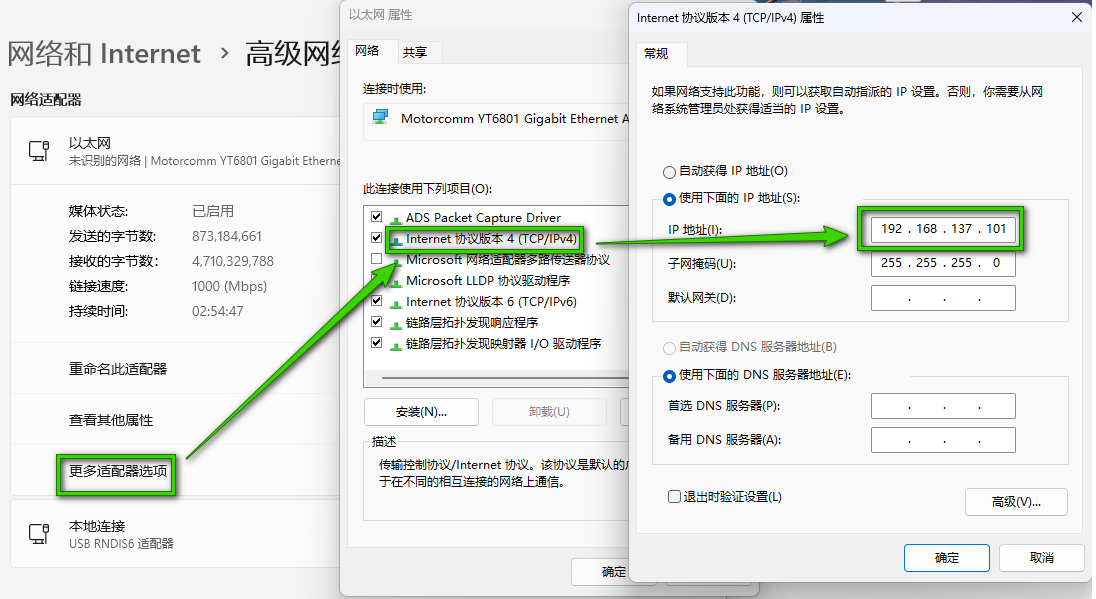

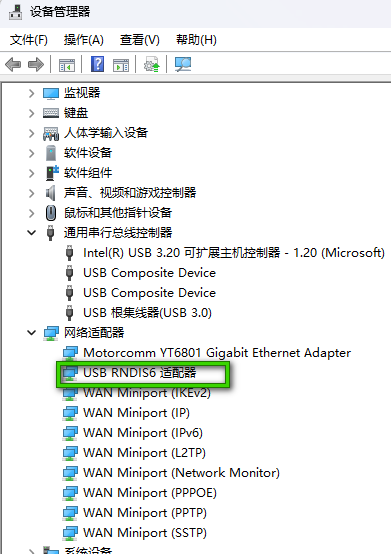

完成工具安装后，配置开发主机与昇腾开发板之间的网络：在“设备管理器—网络适配器”中确认 USB RNDIS6 适配器已正确识别；进入“网络和 Internet→更改适配器选项”，打开该适配器属性，在“Internet 协议版本 4 (TCP/IPv4)”中手动设置 IP 地址为 192.168.137.1、子网掩码为 255.255.255.0，使主机与开发板处于同一网段，为后续 SSH 远程登录与视觉数据交互提供网络基础。

2.2 工业视觉环境构建与应用

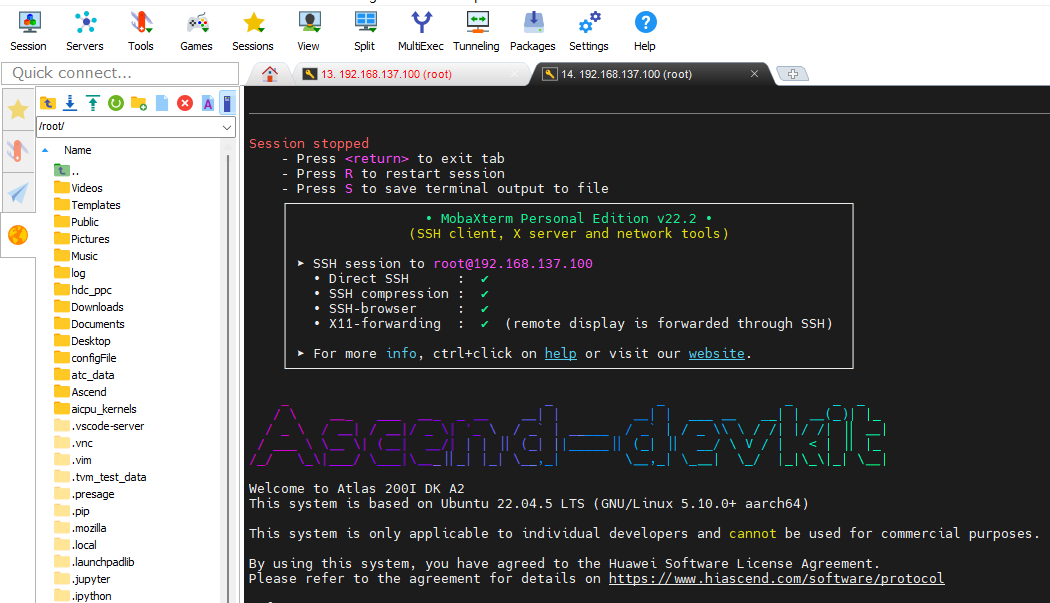

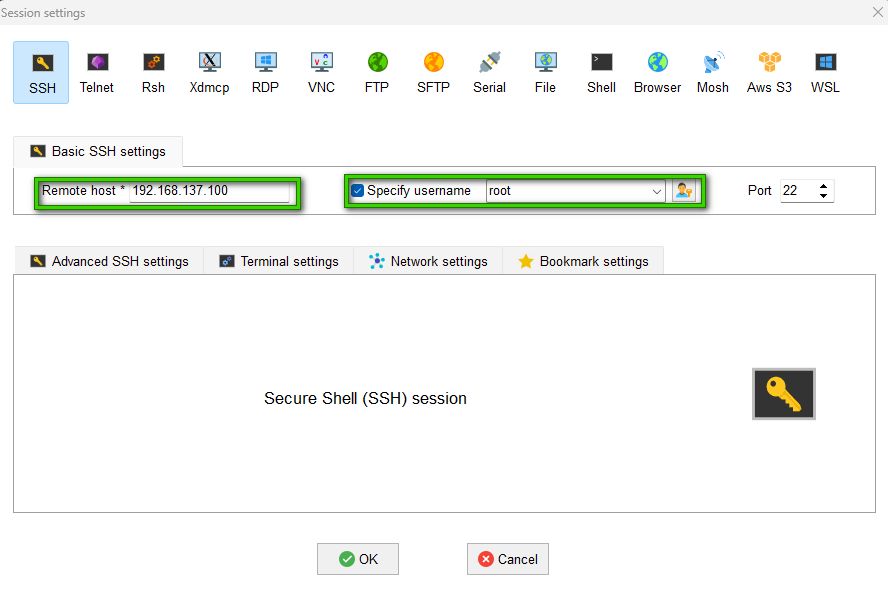

打开 MobaXterm，新建 SSH 会话，远程主机填写 192.168.131.100、用户名 root、端口 22，点击 OK 建立连接；首次连接时接受主机密钥并输入登录密码。连接成功后进入昇腾开发板系统（Atlas 200 DK），系统基于 Ubuntu 22.04.5 LTS，终端显示 Ascend-devkit 欢迎信息及软件许可协议提示，工业视觉运行环境构建完成，后续即可在开发板上部署和运行工业视觉应用。

2.3 昇腾工业视觉终端应用展现

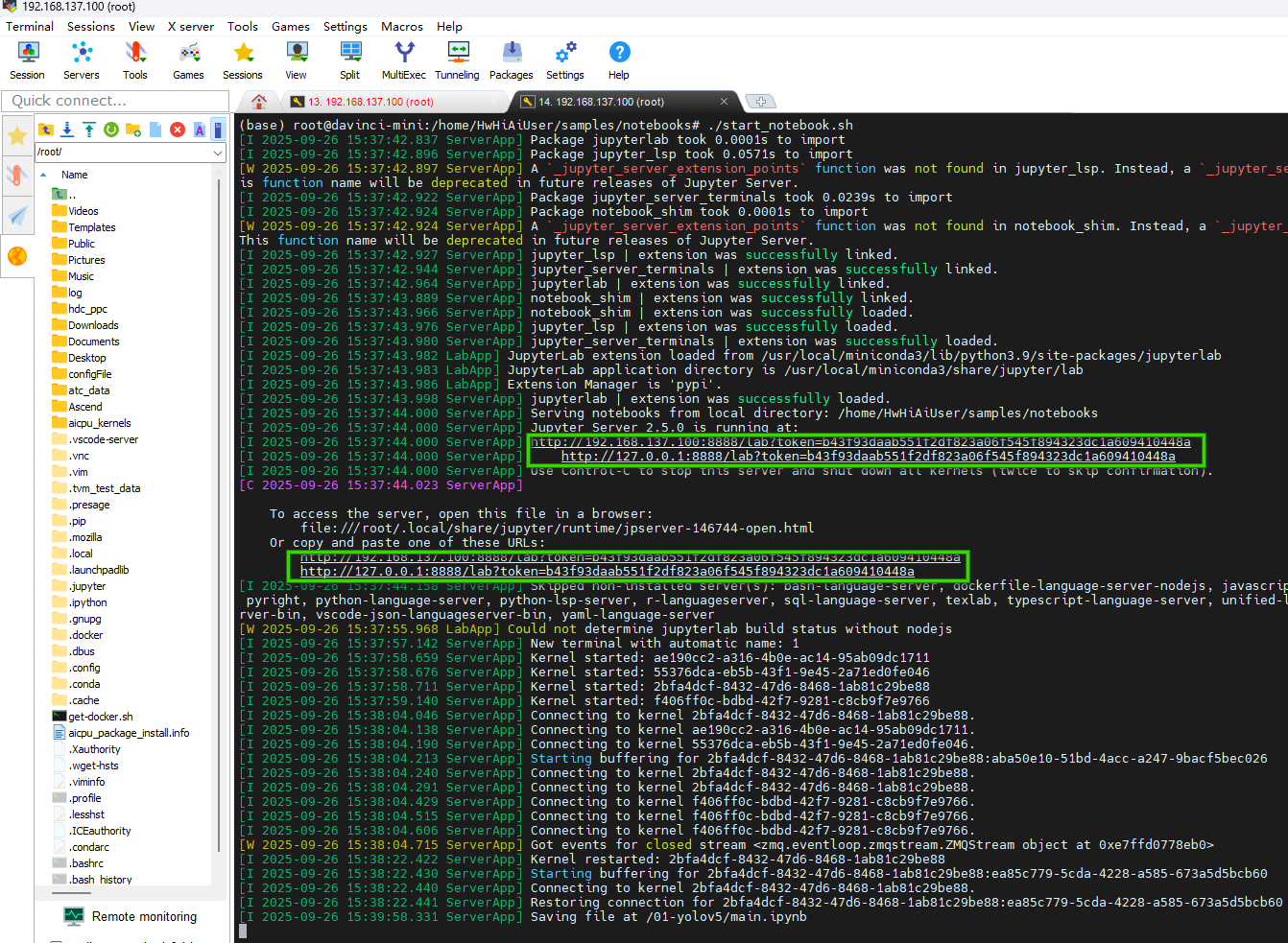

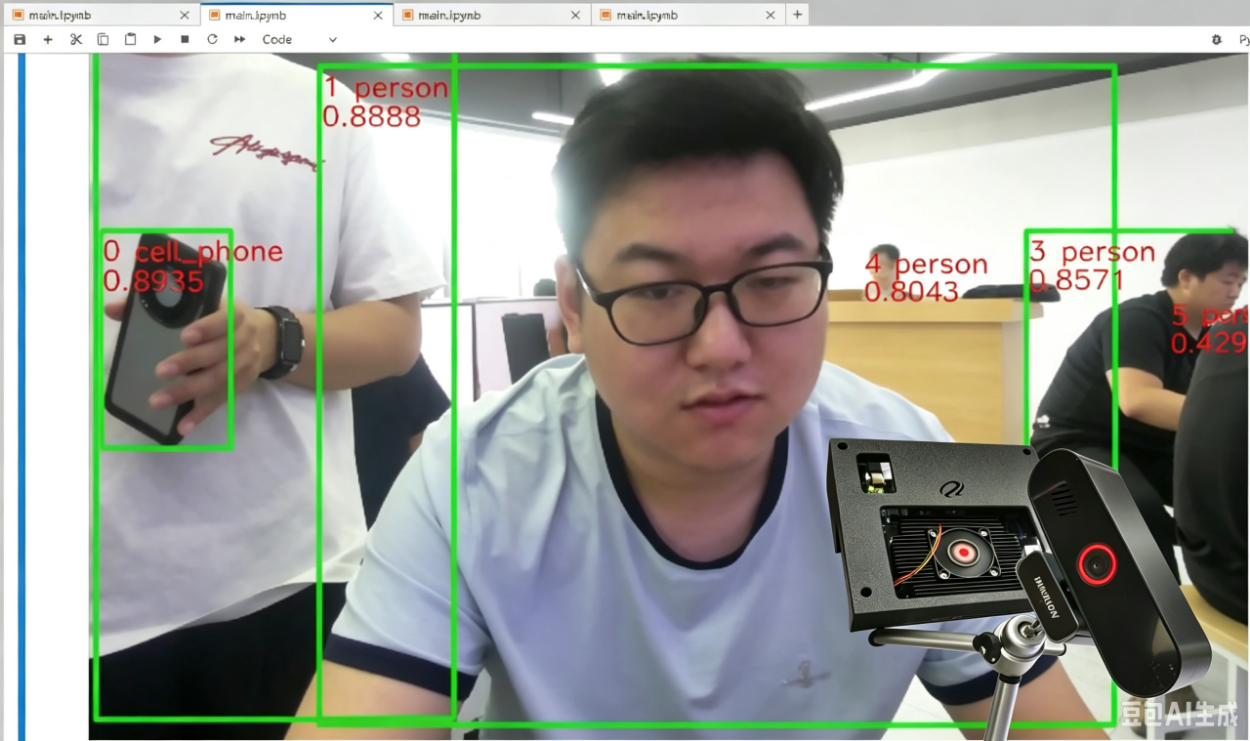

在昇腾开发板终端启动工业视觉示例应用（Jupyter Notebook 服务），通过浏览器访问开发板提供的 Jupyter 页面运行目标检测示例。画面中，人员、手机等目标被绿色检测框实时标注，并显示类别与置信度（如 person 0.89、cell phone 0.89 等），验证昇腾工业视觉终端在边缘侧具备实时目标检测与识别展现能力。

3 具身智能工业视觉识别快速编码实现

3.1 IMA-DS借力

给出关于python虚拟环境OCR文字识别的编码及其运行过程，包括汉字，windows环境，非COnDA,使用本机连接的网络摄像机使用windowsCPU，

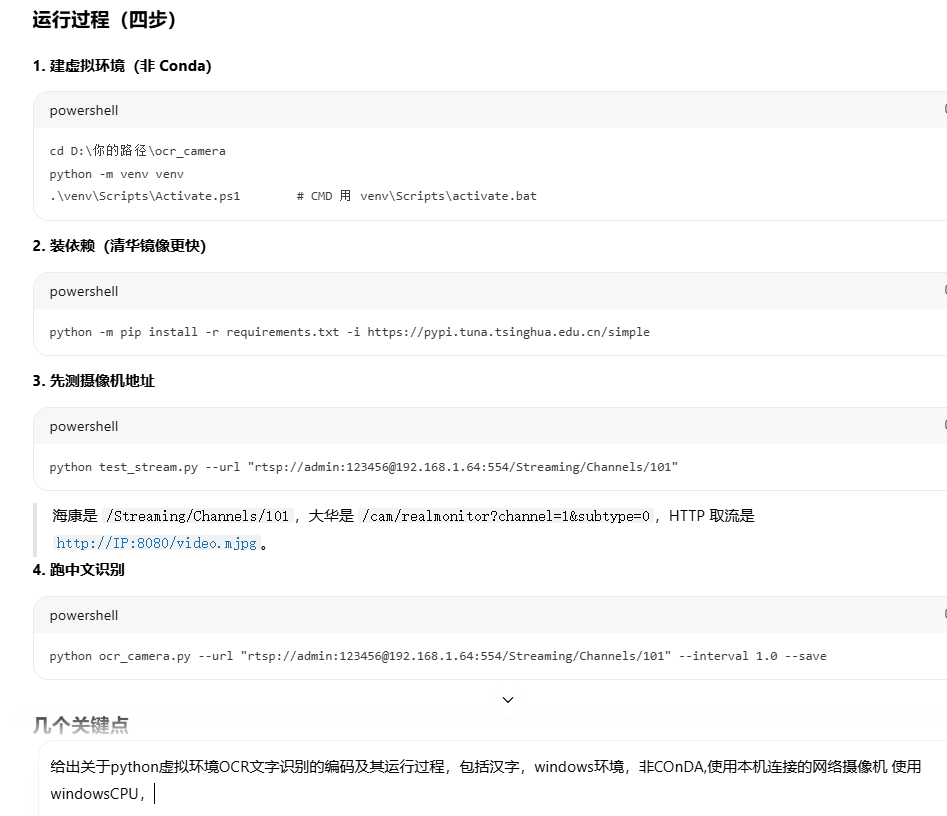

本次编码任务借助 IMA-DS 快速编码思路，在 Windows 非 Conda 的 Python 虚拟环境中，使用本机连接的网络摄像机、基于 Windows CPU 完成包含汉字的中文 OCR 文字识别。运行过程分为四步：

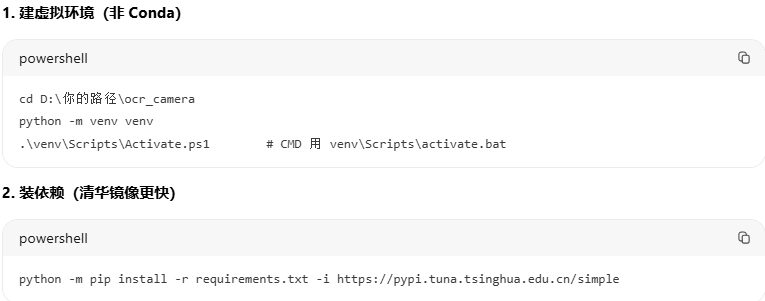

（1）建立虚拟环境（非 Conda）：在项目目录执行 python -m venv venv 创建虚拟环境，并在 PowerShell 中执行 .\venv\Scripts\activate.ps1 激活（CMD 使用 venv\Scripts\activate.bat）；

（2）安装依赖：使用清华镜像源执行 python -m pip install -r requirements.txt 安装所需依赖，加快下载速度；

（3）测试摄像机地址：运行 test_stream.py 验证网络摄像机取流地址（RTSP 如 rtsp://admin:123456@192.168.1.64:554/Streaming/Channels/101，HTTP 如 http://IP:8080/video.mjpg）是否可用；

（4）运行中文识别：执行 python ocr_camera.py 并指定摄像机地址与识别间隔，实时对画面中的汉字进行 OCR 识别并输出结果。

3.2 运行环境构造

运行环境构造步骤如下：（1）进入项目目录，执行 python -m venv venv 创建非 Conda 的 Python 虚拟环境；（2）激活虚拟环境（PowerShell：.\venv\Scripts\Activate.ps1；CMD：venv\Scripts\activate.bat）；（3）使用清华镜像源安装依赖：python -m pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple；（4）安装完成后执行 pip list 核对 PaddleOCR、opencv-python、numpy、Pillow 等依赖已就绪。

3.3 编码实现

# -*- coding: utf-8 -*-

"""

摄像头 OCR 文字识别（中文）

================================

运行环境：

- Windows 系统

- Python 虚拟环境 venv（非 Conda）

- PaddleOCR 中文识别（纯 CPU）

支持的摄像头：

1. 本机 USB 摄像头 / 笔记本自带摄像头：--source 0（或 1、2...）

2. 网络摄像机（RTSP / HTTP）：--source "rtsp://admin:12345@192.168.1.64:554/..."

用法示例：

# 用本机摄像头（默认第 0 个）

python ocr_camera.py

# 用本机第 1 个摄像头

python ocr_camera.py --source 1

# 用网络摄像机

python ocr_camera.py --source "rtsp://admin:12345@192.168.1.64:554/Streaming/Channels/101"

"""

import argparse

import os

import sys

import time

import cv2

import numpy as np

from PIL import Image, ImageDraw, ImageFont

# 让 RTSP 走 TCP 传输，Windows 下更稳定（只对网络摄像机生效，不影响 USB 摄像头）

os.environ.setdefault("OPENCV_FFMPEG_CAPTURE_OPTIONS", "rtsp_transport;tcp")

from paddleocr import PaddleOCR # noqa: E402

# Windows 下常见中文字体（用于把识别结果画回画面）

FONT_PATHS = [

r"C:\Windows\Fonts\msyh.ttc", # 微软雅黑

r"C:\Windows\Fonts\simhei.ttf", # 黑体

r"C:\Windows\Fonts\simsun.ttc", # 宋体

]

# 识别框可选颜色（BGR，供 OpenCV cv2.rectangle 使用）

BOX_COLORS = {

"green": (0, 255, 0),

"red": (0, 0, 255),

"blue": (255, 0, 0),

"yellow": (0, 255, 255),

"cyan": (255, 255, 0),

"white": (255, 255, 255),

}

def load_font(size: int = 20) -> ImageFont.FreeTypeFont:

"""加载中文字体，找不到时退回默认字体（此时中文会显示为方框）。"""

for path in FONT_PATHS:

if os.path.exists(path):

try:

return ImageFont.truetype(path, size)

except Exception:

continue

return ImageFont.load_default()

def parse_ocr_results(raw) -> list:

"""

把 PaddleOCR 的结果统一解析成 [(box, text, score), ...]。

兼容 PaddleOCR 2.x（ocr.ocr）与 3.x（ocr.predict / ocr.ocr）的返回结构。

"""

items = []

if raw is None:

return items

if isinstance(raw, list):

for page in raw:

if page is None:

continue

# 3.x 的 predict() 返回 dict 对象

if isinstance(page, dict):

texts = page.get("rec_texts", [])

scores = page.get("rec_scores", [])

polys = page.get("dt_polys", []) or page.get("rec_polys", [])

for i, text in enumerate(texts):

box = None

if i < len(polys):

try:

box = np.array(polys[i]).reshape(-1, 2).astype(int)

except Exception:

box = None

score = float(scores[i]) if i < len(scores) else 1.0

items.append((box, str(text), score))

continue

# 2.x 的 ocr.ocr()：page = [ [box, (text, score)], ... ]

if isinstance(page, list):

for line in page:

try:

box = np.array(line[0]).reshape(-1, 2).astype(int)

text = str(line[1][0])

score = float(line[1][1])

items.append((box, text, score))

except Exception:

continue

return items

def draw_ocr_results(frame: np.ndarray, items: list, font,

box_color_bgr=(0, 255, 0)) -> np.ndarray:

"""

把识别出的文字用方框框出来（OpenCV 画框，保证可见），

再用 PIL 把中文文字画到画面上（OpenCV 不支持中文）。

"""

if not items:

return frame

# 1) 用 OpenCV 画方框（最稳，BGR 颜色）

for box, text, score in items:

if box is None or len(box) < 4:

continue

xs = [int(p[0]) for p in box]

ys = [int(p[1]) for p in box]

x1, y1 = min(xs), min(ys)

x2, y2 = max(xs), max(ys)

cv2.rectangle(frame, (x1, y1), (x2, y2), box_color_bgr, 3)

# 2) 用 PIL 画中文文字标签（黑底 + 黄字）

pil_img = Image.fromarray(cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))

draw = ImageDraw.Draw(pil_img)

for box, text, score in items:

if box is None or len(box) < 4:

continue

xs = [int(p[0]) for p in box]

ys = [int(p[1]) for p in box]

x1, y1 = min(xs), min(ys)

label = f"{text} {score:.2f}"

try:

tb = draw.textbbox((x1, y1), label, font=font)

text_w, text_h = tb[2] - tb[0], tb[3] - tb[1]

except Exception:

text_w, text_h = len(label) * 12, 24

draw.rectangle([x1, y1 - text_h - 4, x1 + text_w + 4, y1], fill=(0, 0, 0))

draw.text((x1 + 2, y1 - text_h - 2), label, fill=(255, 255, 0), font=font)

return cv2.cvtColor(np.asarray(pil_img), cv2.COLOR_RGB2BGR)

def is_local_camera(source: str) -> bool:

"""判断 source 是不是本机摄像头编号（纯数字）。"""

return source.strip().isdigit()

def open_camera(source: str, retries: int = 3):

"""打开摄像头：数字=本机摄像头，字符串=网络摄像机地址。失败自动重试。"""

local = is_local_camera(source)

idx = int(source) if local else None

for i in range(retries):

if local:

# CAP_DSHOW 是 Windows 上最适合 USB 摄像头的后端

cap = cv2.VideoCapture(idx, cv2.CAP_DSHOW)

else:

cap = cv2.VideoCapture(source, cv2.CAP_FFMPEG)

if cap.isOpened():

return cap

desc = f"本机摄像头 {idx}" if local else source

print(f"[警告] 第 {i + 1} 次打开 {desc} 失败，重试中...")

cap.release()

time.sleep(2)

return None

def main():

parser = argparse.ArgumentParser(description="摄像头中文 OCR 识别")

parser.add_argument(

"--source", default="0",

help="摄像头来源：本机摄像头编号(0/1/2...) 或网络摄像机地址(rtsp://... / http://...)。默认 0",

)

parser.add_argument("--interval", type=float, default=0.5,

help="两次识别之间的间隔秒数（默认 0.5）")

parser.add_argument("--max-size", type=int, default=1280,

help="送入 OCR 前画面的最大边长（默认 1280）")

parser.add_argument("--save", action="store_true",

help="保存识别结果的截图和文本")

parser.add_argument("--out-dir", default="output",

help="保存目录（默认 output）")

parser.add_argument("--box-color", default="green",

choices=list(BOX_COLORS.keys()),

help="识别框颜色，可选 green/red/blue/yellow/cyan/white（默认 green）")

args = parser.parse_args()

print("正在初始化 PaddleOCR（首次运行会自动下载模型，请保持联网）...")

ocr = PaddleOCR(use_angle_cls=True, lang="ch", show_log=False)

font = load_font(22)

box_color = BOX_COLORS[args.box_color]

print("OCR 初始化完成。")

if args.save:

os.makedirs(args.out_dir, exist_ok=True)

cap = open_camera(args.source)

if cap is None:

print(f"[错误] 无法打开摄像头：{args.source}")

print("本机摄像头请检查：1) 摄像头是否插好/被占用 2) 尝试 --source 1 或 2")

print("网络摄像机请检查：1) 地址 2) 用户名密码 3) 是否同一局域网")

sys.exit(1)

print("摄像头已连接。按 'q' 键退出。")

last_ocr_time = 0.0

last_items = [] # 保存最近一次识别结果，持续显示在画面上

try:

while True:

ret, frame = cap.read()

if not ret:

print("[提示] 读取画面失败，尝试重连...")

cap.release()

cap = open_camera(args.source)

if cap is None:

print("[错误] 重连失败，退出。")

break

continue

now = time.time()

do_ocr = (now - last_ocr_time) >= args.interval

display = frame.copy()

if do_ocr:

last_ocr_time = now

h, w = frame.shape[:2]

scale = 1.0

if max(h, w) > args.max_size:

scale = args.max_size / max(h, w)

small = cv2.resize(frame, (int(w * scale), int(h * scale)))

else:

small = frame

raw = ocr.ocr(small, cls=True)

items = parse_ocr_results(raw)

for i, (box, text, score) in enumerate(items):

if box is not None and scale != 1.0:

box = (box / scale).astype(int)

items[i] = (box, text, score)

result_text = " | ".join(t for _, t, _ in items)

last_items = items

if items:

print(f"[识别] {result_text}")

else:

print("[识别] 当前画面未检测到文字")

# 每一帧都绘制最近一次识别结果，让方框持续显示（而不是只闪一帧）

display = draw_ocr_results(display, last_items, font, box_color)

# 保存带方框的截图和文本

if do_ocr and args.save and last_items:

ts = time.strftime("%Y%m%d_%H%M%S")

cv2.imwrite(os.path.join(args.out_dir, f"{ts}.jpg"), display)

with open(os.path.join(args.out_dir, f"{ts}.txt"), "w",

encoding="utf-8") as f:

for _, text, score in last_items:

f.write(f"{score:.3f}\t{text}\n")

cv2.imshow("Camera OCR - press q to quit", display)

if cv2.waitKey(1) & 0xFF == ord("q"):

break

finally:

cap.release()

cv2.destroyAllWindows()

print("已退出。")

if __name__ == "__main__":

main()

上述代码实现基于 PaddleOCR 的摄像头中文文字识别程序：支持本机 USB 摄像头与网络摄像机（RTSP/HTTP）两类画面来源；识别结果用 OpenCV 以方框标出文字位置，并用 PIL 将中文文字及置信度绘制回画面；程序按设定间隔自动识别，并支持将带框截图与识别文本保存到指定目录。

编码完成后，在命令行执行 python ocr_camera.py（本机摄像头）或 python ocr_camera.py --source "rtsp://..."（网络摄像机）即可启动识别，运行测试过程见 3.4 节。

3.4 运行测试

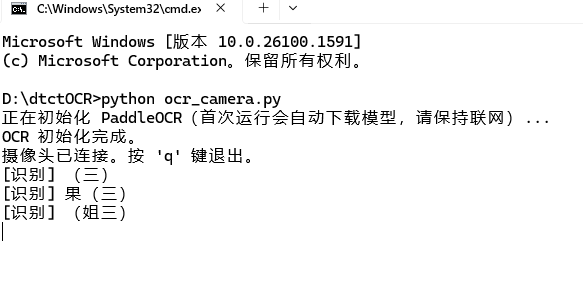

在 D:\dtctOCR 目录下执行 python ocr_camera.py，程序提示“正在初始化 PaddleOCR”并自动下载模型，随后显示“OCR 初始化完成”与“摄像头已连接”。

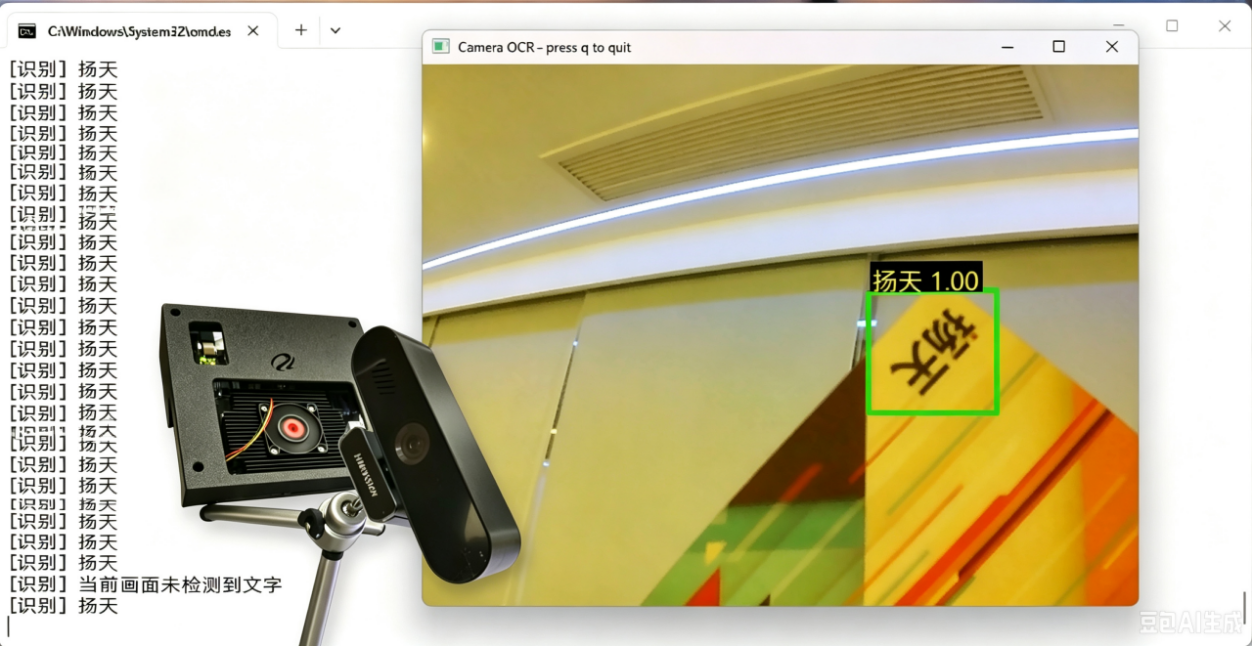

将摄像头对准带有汉字标识的物体（如“扬天”字样），终端持续输出 [识别] 扬天，画面中以绿色方框标出文字并显示置信度（扬天 1.00）；按 q 键退出程序。测试结果表明，中文 OCR 识别在 Windows CPU 环境下运行正常，识别稳定。

4 IoTDA中转空间构建

4.0 IoTDA构造

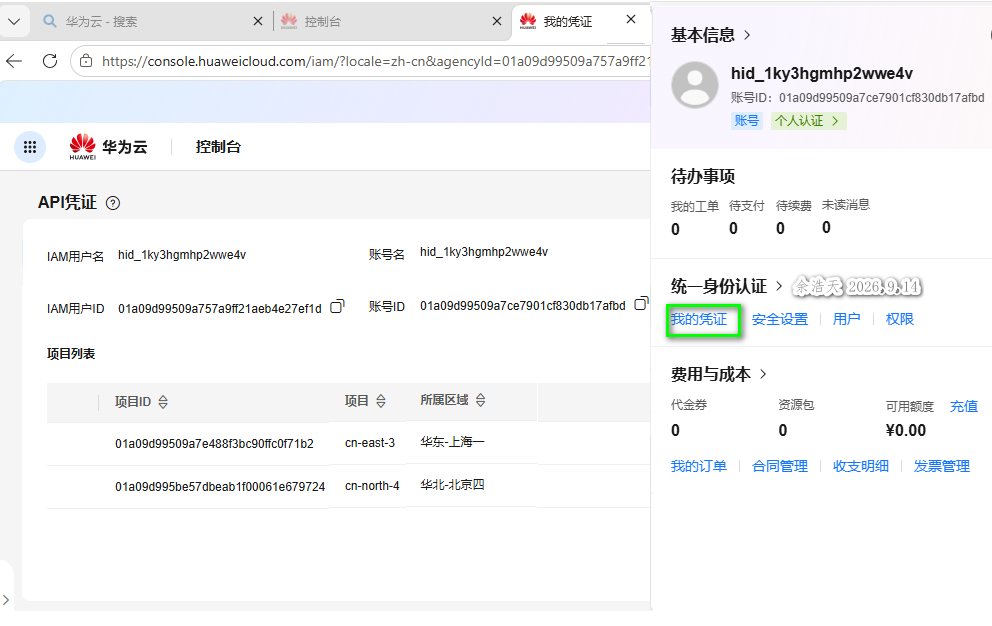

登录华为云控制台，在“我的凭证—API凭证”页面查看账号 ID、IAM 用户名及项目列表（华东-上海一 cn-east-1、华北-北京四 cn-north-4），确认账号具备访问 IoTDA 的权限；随后进入“设备接入 IoTDA”服务，创建或选择标准版实例（华东-上海一），实例状态为“运行中”，完成 IoTDA 中转空间（实例）的构建。IoTDA 平台提供“创建产品、定义产品模型、注册设备、设备侧开发”四步标准流程，后续实训按该流程完成产品与设备构建。

4.1 产品及其模型构建

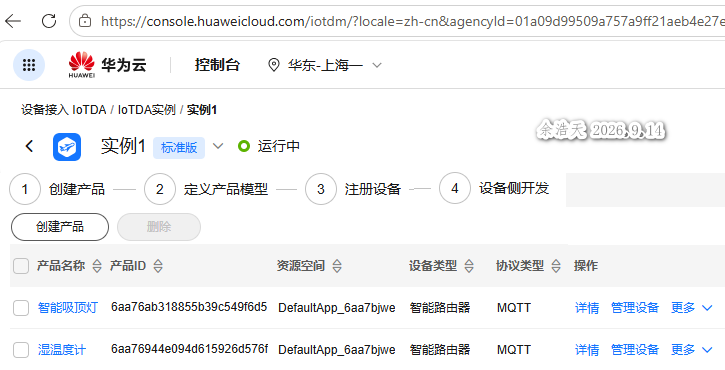

在 IoTDA 实例中依次创建“温湿度计”与“智能吸顶灯”两个产品：协议类型选择 MQTT，数据格式选择 JSON，所属行业为智能家居（子行业智能家居）。产品创建完成后，在实例“产品”列表中可查看产品名称、产品 ID、资源空间等信息，接下来分别对两个产品进行模型定义。

4.1.1 温湿度计

产品信息： - 产品名称：温湿度计 - 协议类型：MQTT - 数据格式：JSON - 所属行业：智能家居 - 所属子行业：智能家居

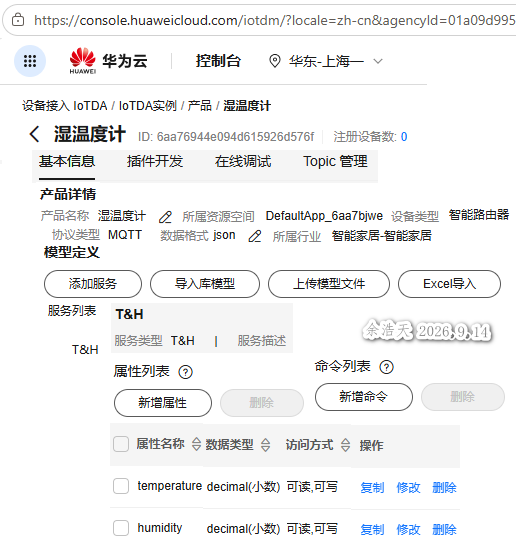

温湿度计产品模型定义步骤：（1）进入产品详情，在“模型定义”中点击“添加服务”，新建服务 T&H（服务类型 T&H）；（2）在 T&H 服务的属性列表中添加属性 temperature（数据类型 decimal 小数、访问方式可读可写）与 humidity（数据类型 decimal 小数、访问方式可读可写）；（3）保存后模型定义完成，产品信息如上所示，用于后续温湿度数据上报与命令下发。

4.1.2 吸顶灯

产品信息： -- 产品名称：智能吸顶灯 -- 协议类型：MQTT -- 数据格式：JSON -- 所属行业：智能家居 -- 所属子行业：智能家居

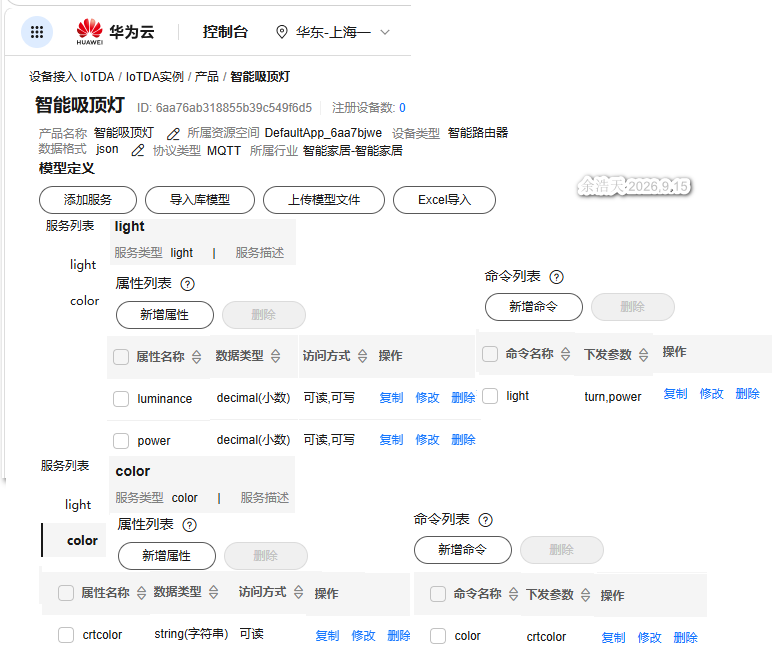

智能吸顶灯产品模型定义步骤：（1）在“模型定义”中分别添加服务 light 与 color；（2）light 服务下新增属性 luminance、power（decimal 小数、可读可写），并新增命令 turn_power；（3）color 服务下新增属性 cntcolor（string 字符串、可读），并新增命令 cntcolor；（4）保存后完成吸顶灯产品模型定义，产品信息如上所示。

4.2 设备实例化应用

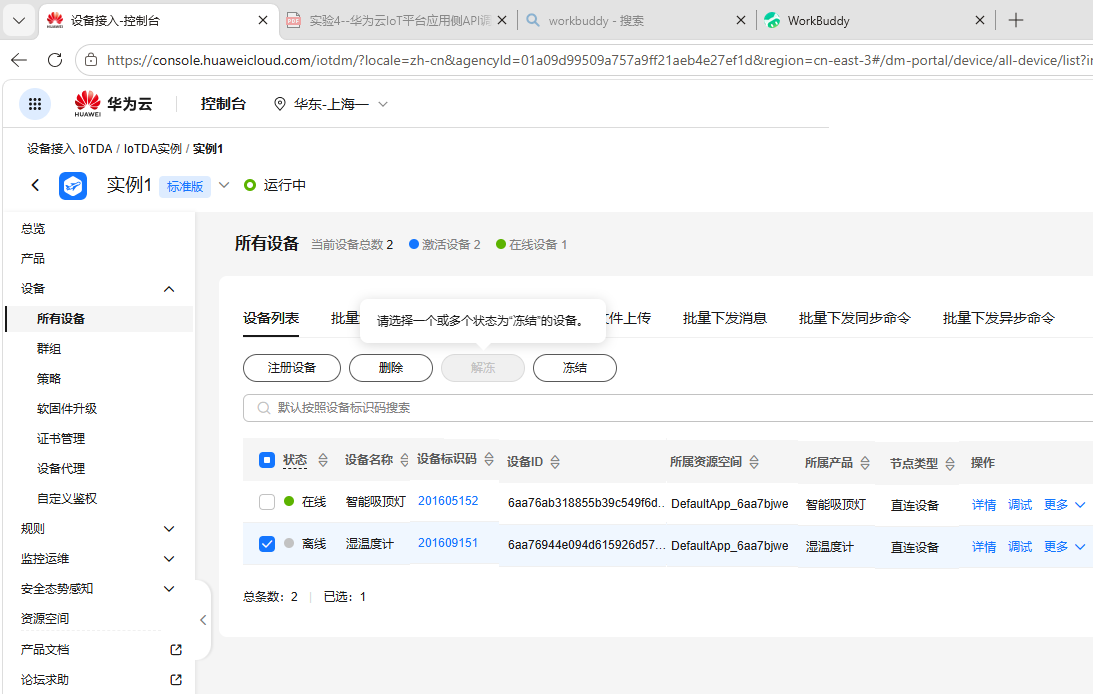

进入 IoTDA 实例“设备—所有设备”页面，查看设备实例化情况：当前设备总数 2（智能吸顶灯两台），其中在线设备 1 台。设备列表中可查看设备状态、设备名称、设备标识符、设备 ID、所属资源空间、所属产品、节点类型等信息，并支持“注册设备、删除、刷新、批量导入”等管理操作，为设备注册及模拟测试做准备。

4.2.1 温湿度计设备注册及模拟测试

温湿度计设备注册及模拟测试步骤：（1）在“所有设备”页面点击“注册设备”，选择温湿度计产品并填写设备信息完成注册，注册成功后设备状态变为“在线”；

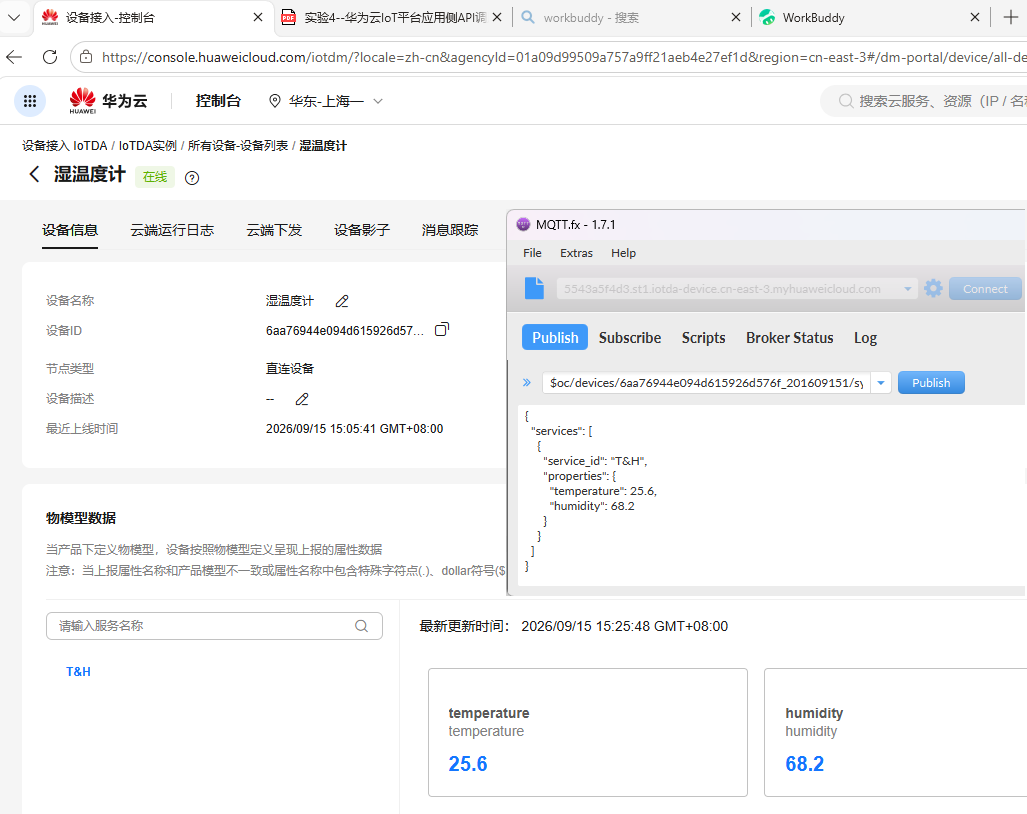

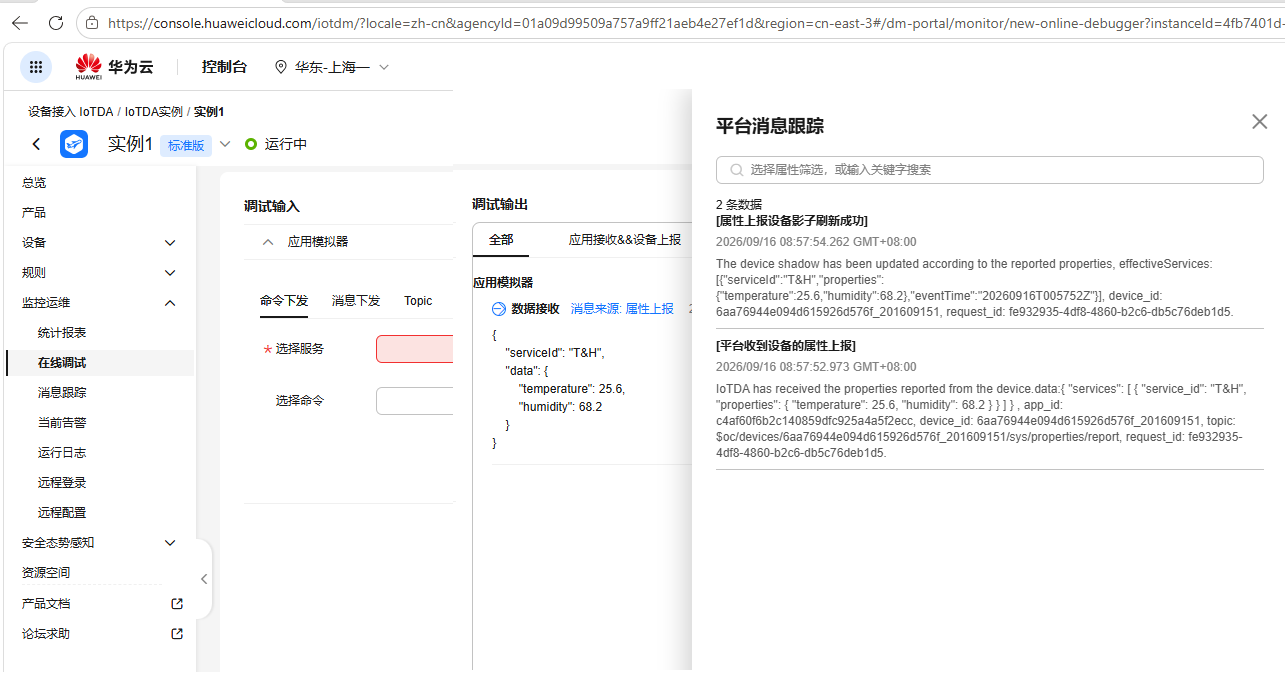

（2）使用 MQTT.fx 客户端连接 IoTDA，向设备属性上报 Topic 发布数据 {"temperature": 25.6, "humidity": 68.2}；（3）回到控制台“设备详情—物模型数据”，可看到 temperature=25.6、humidity=68.2，最新更新时间同步刷新；（4）在“在线调试”中下发命令 SetTemperature（参数 {"temperature": 25.6, "humidity": 68.2}），通过“平台消息跟踪”查看设备上报、影子更新等日志，模拟测试成功。

4.2.2 吸顶灯设备注册及模拟测试

智能吸顶灯设备注册及模拟测试步骤：（1）在“所有设备”页面注册智能吸顶灯设备，记录设备密钥用于客户端连接；

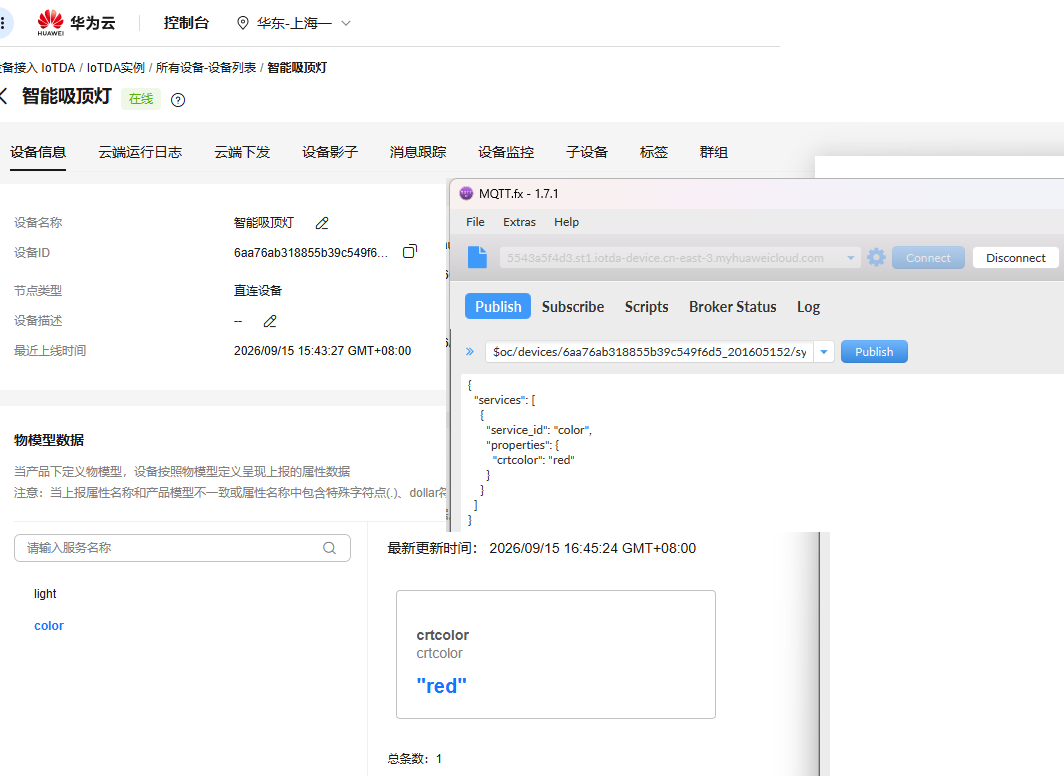

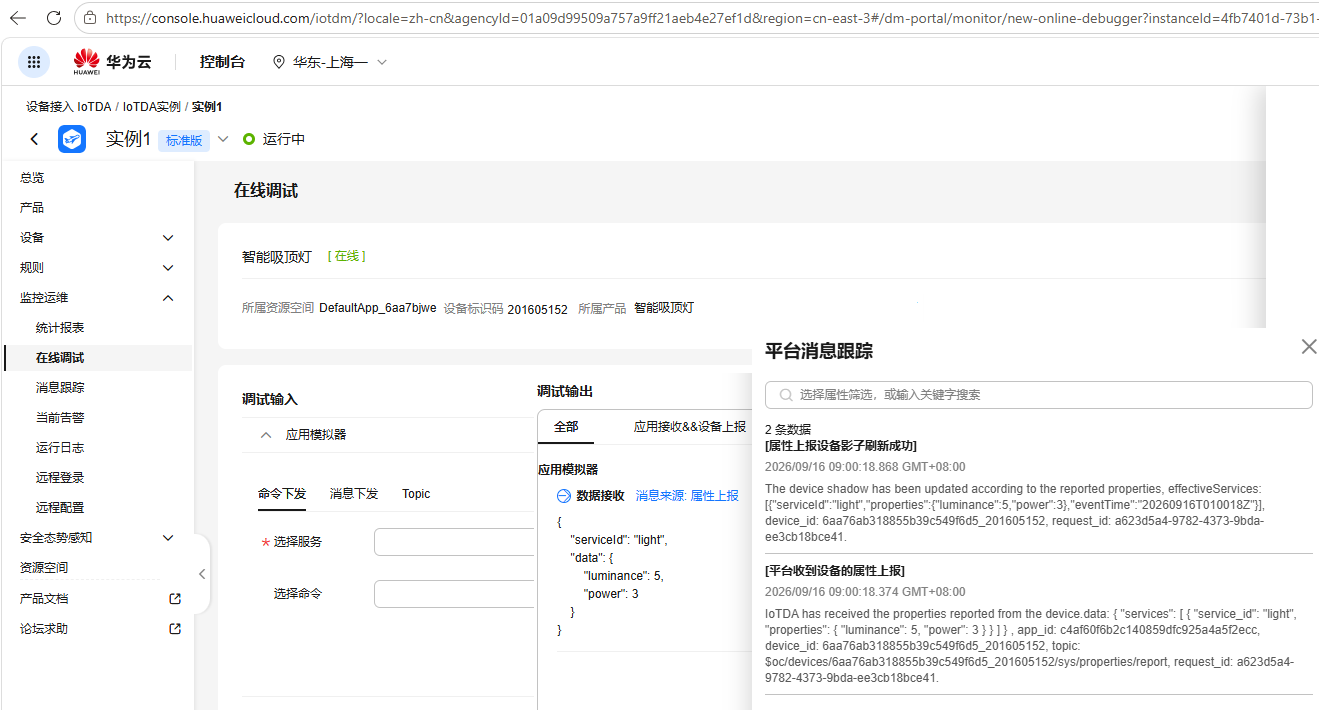

（2）使用 MQTT.fx 向设备 Topic 发布消息，services 中包含 service_id "light"、属性 color "red" 及 event_time 时间戳；（3）控制台“设备详情—物模型数据”中 color 属性更新为 "red"，设备状态“在线”；（4）在“在线调试”中设置服务 ID 为 light、方法为 set、参数 color=red，点击发送调试指令，调试输出与平台消息跟踪显示指令下发成功，模拟测试完成。

5 CodeArts智慧路灯快速构建与部署

5.1 应用项目创建

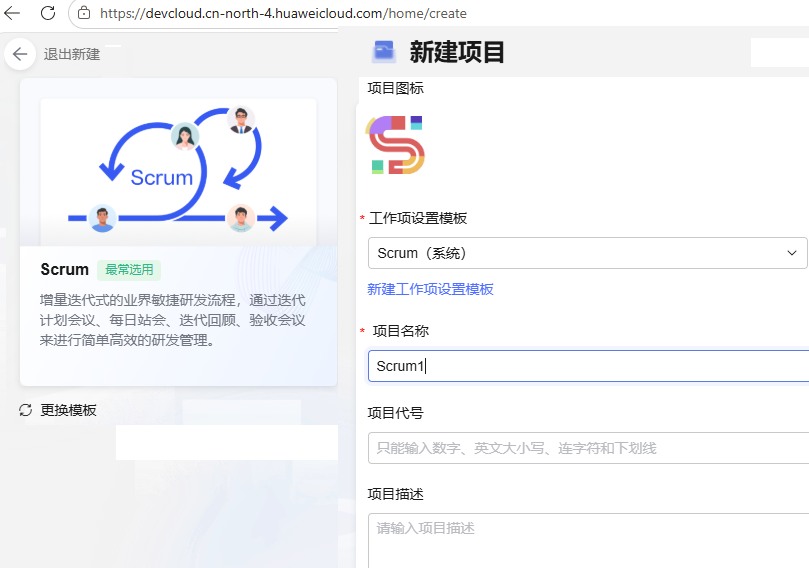

登录华为云 CodeArts（DevCloud）控制台，进入项目首页点击“新建项目”；在“新建项目”页面选择 Scrum（系统）模板——一种增量迭代式的敏捷研发流程模板；随后填写项目名称、项目代号与项目描述，点击确认完成应用项目创建，为智慧路灯应用提供项目管理与协作空间。

5.2 代码托管操作

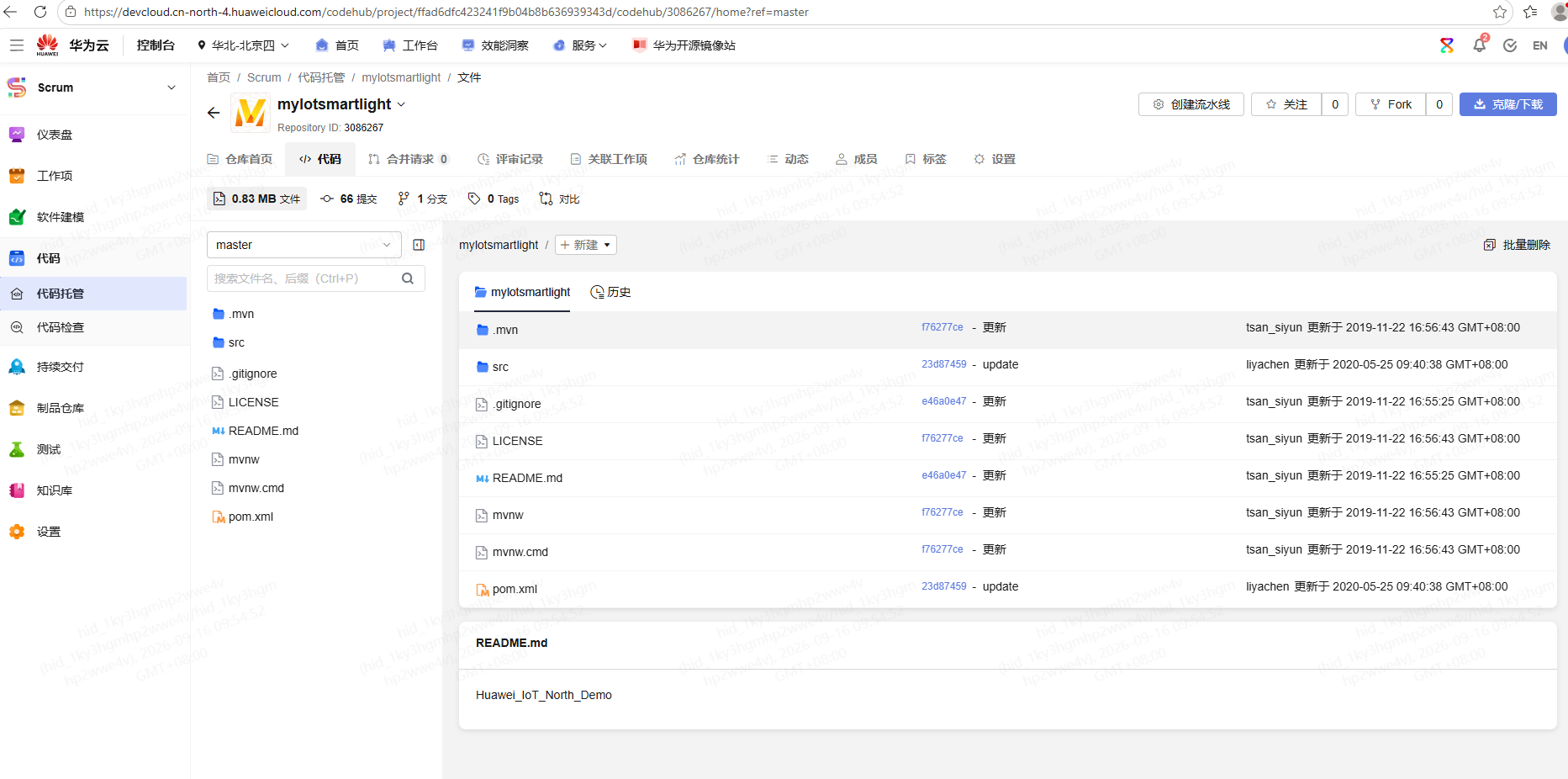

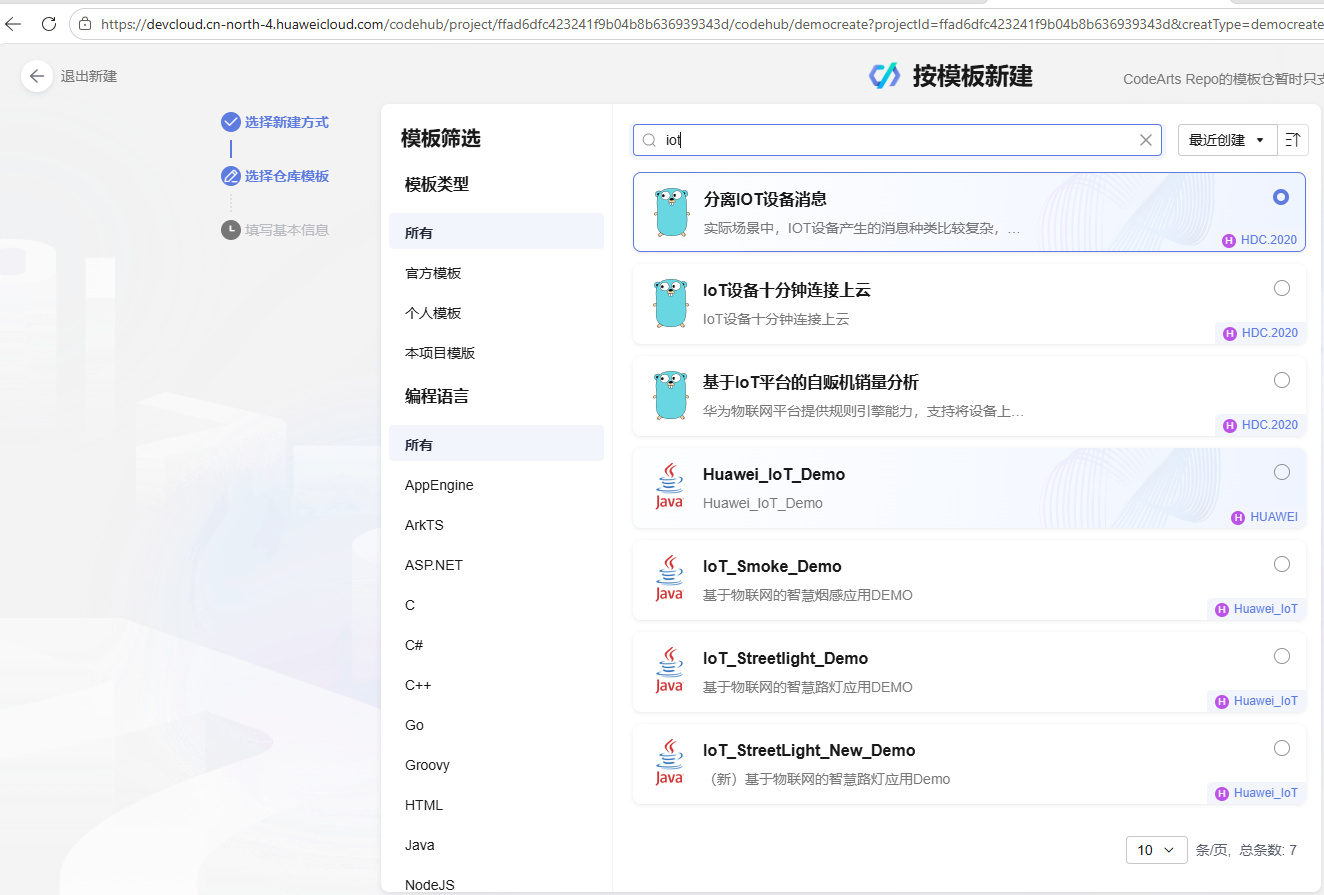

在 CodeArts“代码托管”（CodeHub）中选择“按模板新建”创建代码仓库：在模板筛选栏搜索 IoT 相关模板，选择 IoT_Streetlight_Demo（智慧路灯示例）模板；

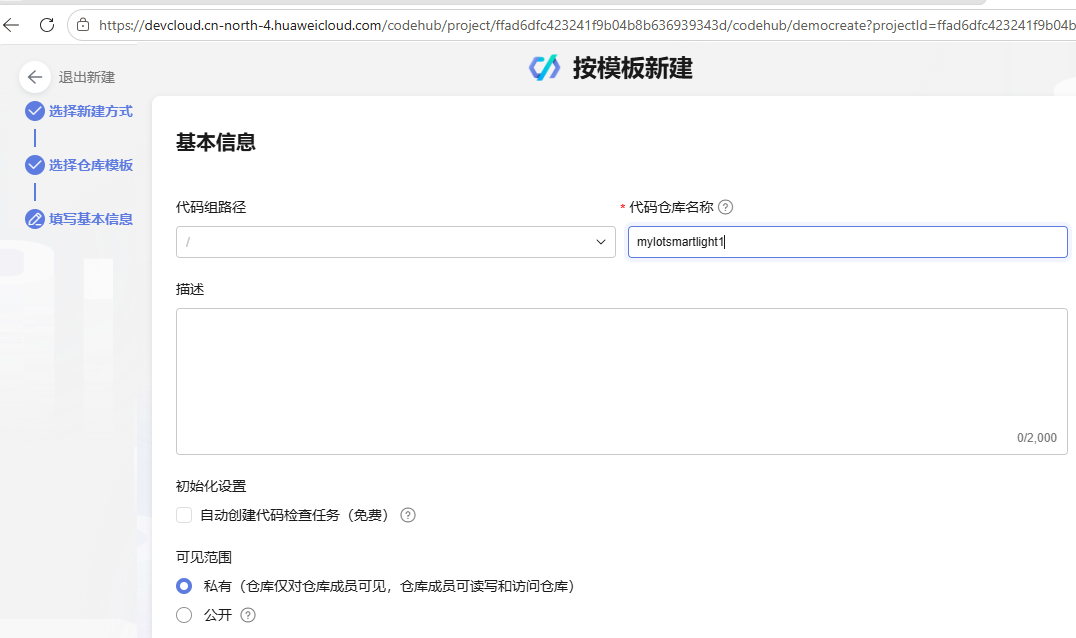

进入“填写基本信息”页面，设置代码仓库名称 mydemotemplate，可见范围选择“私有（仓库仅对仓库成员可见）”，并按需勾选“自动创建代码检查任务（免费）”；

确认创建后，系统基于所选模板自动生成智慧路灯示例代码并完成仓库初始化，代码托管操作完成，后续构建与部署均基于该仓库进行。

5.3 构建任务设立

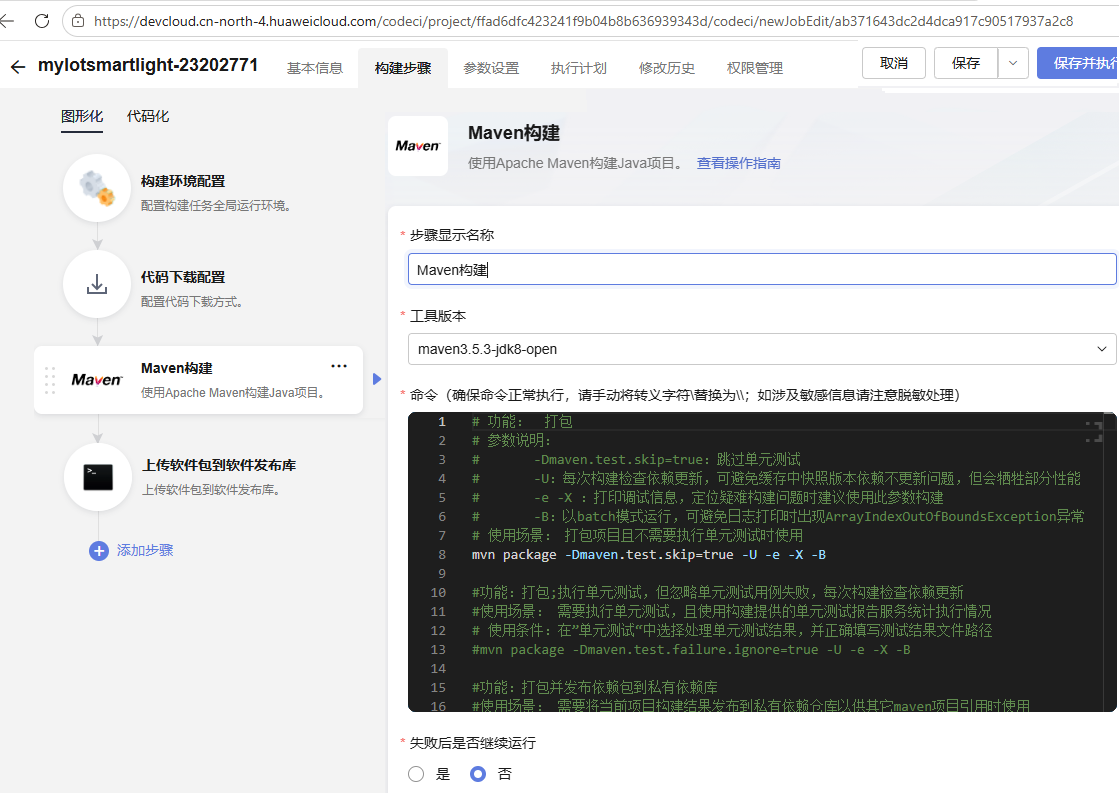

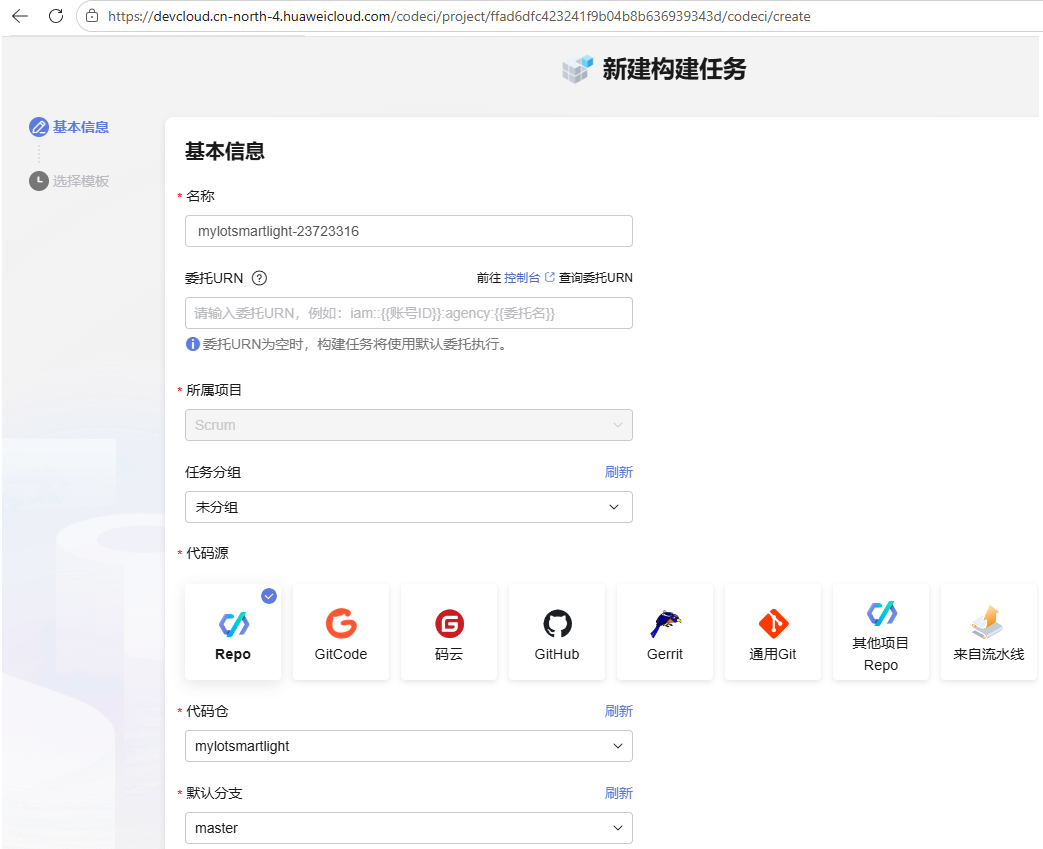

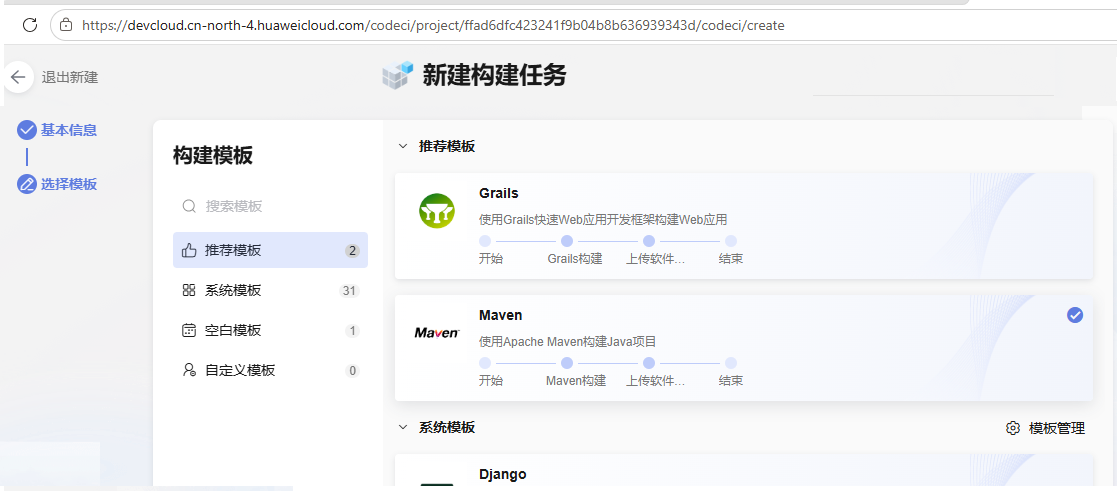

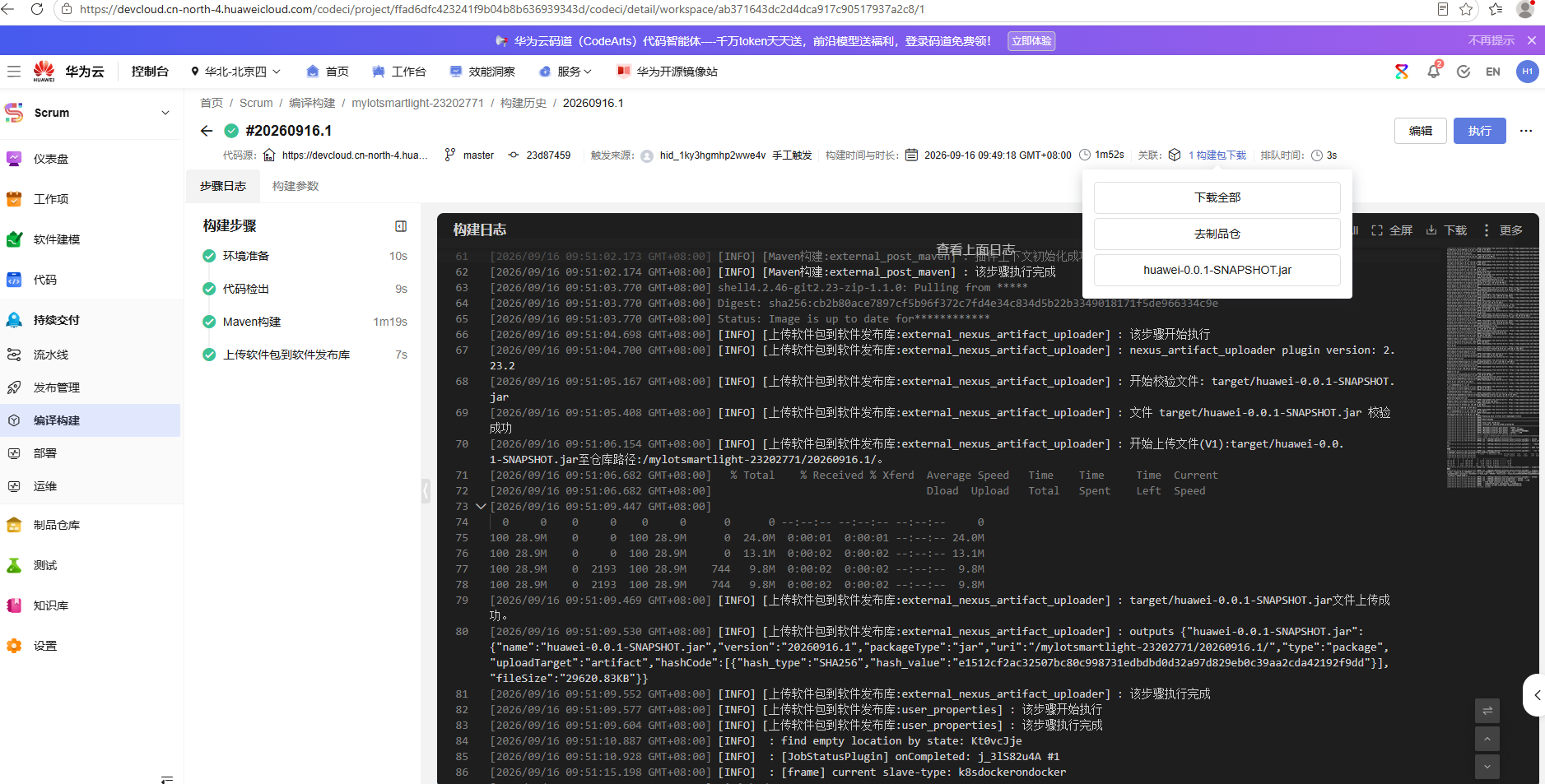

在 CodeArts“编译构建”（CodeCI）中点击“新建构建任务”：基本信息中填写任务名称 mysonartight-23723316、所属项目，任务分组保持“未分组”，代码源选择 Repo 并选择对应代码仓，默认分支 master；在“选择模板”页选择推荐模板“使用 Apache Maven 构建 Java 应用”；随后在构建步骤中配置 Maven 构建——工具链选择 maven3.3.9-p8-open，脚本内容默认执行 mvn clean package（可跳过单元测试、强制更新快照等），完成后保存构建任务。
