具身智能实训复盘：从海康相机 OCR 到昇腾边缘检测，再到华为云 IoTDA + CodeArts 一条龙落地

摘要：本文记录一次"具身智能工业视觉分析与物联监护"综合实训的完整踩坑过程。五天时间，我亲手把四套华为/海康的工具链串了起来：用 Python + 海康工业相机跑通实时 OCR 文字识别；用昇腾 Atlas 200I DK A2 开发板借力 ascend-devkit 样例做 YOLOv5 摄像头实时检测；在华为云 IoTDA 上建产品、定物模型、用 MQTT 模拟设备做发布/订阅联调；最后用 CodeArts 把"智慧路灯"Spring Boot 应用构建成 jar 并本地跑起来。每个环节都附了真实截图和关键代码，末尾有踩坑总结，希望能帮到同样在做这套实训的同学。

---

一、实训背景与目标

这次实训的主题是具身智能工业视觉分析与物联监护应用，说白了就是"让机器能看、能认、能上报、能被远程控制"。整体分两条技术主线：

• 工业视觉主线：相机取图 → 智能分析（OCR / 目标检测）→ 结果可视化
• 物联监护主线：设备接入华为云 → 数据上报 / 命令下发 → 边缘或云端应用联动

我最终要落地四件事，也是文章的四个主体章节：

| 模块 | 核心任务 | 用到的主要工具 |

| — | — | — |
| 模块一 | 海康工业相机 + Python 实时 OCR 文字识别 | 海康 MVS、PaddleOCR、OpenCV |
| 模块二 | 昇腾开发板 + YOLOv5 摄像头实时目标检测 | Atlas 200I DK A2、ascend-devkit、JupyterLab |
| 模块三 | 华为云 IoTDA 产品/物模型构建 + MQTT 联调 | 华为云、IoTDA、MQTT 客户端 |
| 模块四 | CodeArts 智慧路灯应用构建与本地部署 | CodeArts、Maven、Spring Boot |

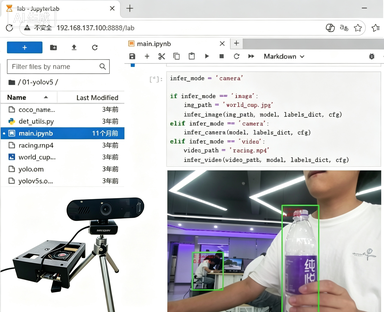

成品效果先看两张图（对应实训报告里的"成品结果 1 / 2"）：

二、环境清单（照着配少走弯路）

硬件

• 海康工业相机 MV-CS060-10UC-PRO（600 万像素、USB3.0）
• 华为昇腾 Atlas 200I DK A2 开发者套件（出厂烧录 Ubuntu 22.04.5 LTS aarch64 系统卡）
• 上位机一台（Windows，Python 3.x，无独显所以用 CPU 推理）

软件 / 平台

• 海康 MVS 客户端 V2.2.0
• Python 依赖：opencv-python、numpy、paddleocr、ctypes
• MobaXterm（SSH 登录开发板，IP 192.168.137.100）
• 华为云账号（已完成实名认证）、IoTDA 标准版实例、CodeArts 项目
• 本地 JDK：jdk1.8.0_192

---

三、模块一：Python + 海康工业相机实时 OCR

3.1 安装 MVS 客户端、连接相机

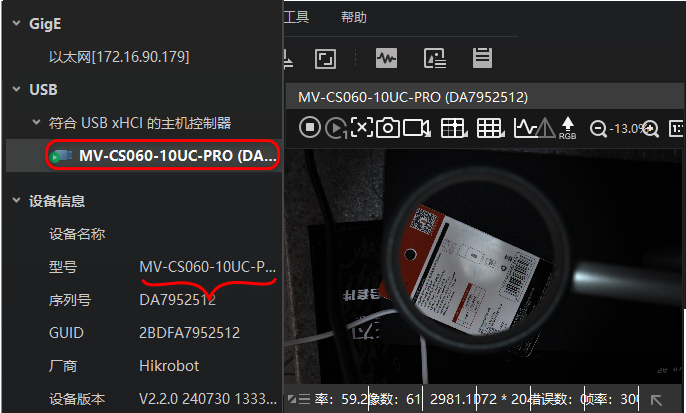

海康机器人官网下 MVS（我用的是 V2.2.0），装好驱动后用 USB3.0 把相机连上上位机。MVS 里能直接枚举到设备，看到型号、序列号、GUID 这些信息，还能实时预览取流是否正常。我这台的型号就是图里那个 MV-CS060-10UC-PRO。

3.2 搭建 PaddleOCR 环境

pip install opencv-python numpy paddleocr

PaddleOCR 第一次跑会自动下载 PP-OCR 中英文模型。我这里故意不开 GPU（上位机没独显）：

ocr = PaddleOCR(use_angle_cls=True, lang="ch", use_gpu=False)

• use_angle_cls=True：开文本方向分类，斜着拍的字也能认
• lang="ch"：中文识别
• use_gpu=False：纯 CPU 推理，实测速度够用

3.3 代码实现（核心思路）

海康相机通过官方 SDK 的 MyCameraControlClass 封装类来取流。这里有一个很关键的坑：OpenCV 的 putText 画不了中文。所以我自己建了一个"简中→英文"的映射字典，识别到中文后先翻成英文再画框，显示才不会乱码。

核心流程（依据实训截图整理，关键片段）：

import cv2
import numpy as np
from paddleocr import PaddleOCR
from MyCameraControlClass import MvCamera, MV_GIGE_DEVICE, MV_USB_DEVICE

# 中文 -> 英文，避免 cv2 绘制中文乱码
ch2en = {
    "光源": "light source",
    "新光": "new light",
    "原光": "original light",
    "含套件": "including kit",
    "不含套件": "without kit",
}

# 1) 枚举 + 打开相机 + 开始取流
cam = MvCamera()
dev_list = ...
cam.MV_CC_EnumDevices(MV_GIGE_DEVICE | MV_USB_DEVICE, dev_list)
cam.MV_CC_CreateHandle(handle, dev_info)
cam.MV_CC_OpenDevice()          # 独占方式打开
cam.MV_CC_StartGrabbing()

# 2) OCR 初始化（CPU 推理）
ocr = PaddleOCR(use_angle_cls=True, lang="ch", use_gpu=False)

while True:
    ret, frame = cam.get_frame()
    # 3) 提速：镜像 + 50% 缩放后进 OCR
    mini = cv2.flip(frame, 1)
    mini = cv2.resize(mini, (0, 0), fx=0.5, fy=0.5)
    result = ocr.ocr(mini, cls=True)

    for line in result:
        box, (text, score) = line
        # 4) 坐标还原：先放大 2 倍，再镜像翻回原图尺寸
        box = [[x * 2, y * 2] for x, y in box]
        box = mirror_back(box)
        cv2.polylines(frame, [np.int32(box)], True, (0, 255, 0), 2)
        label = ch2en.get(text, text)
        cv2.putText(frame, f"{label} {score:.2f}", ...,
                    cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 255, 0), 2)
    cv2.imshow("cam + OCR", frame)

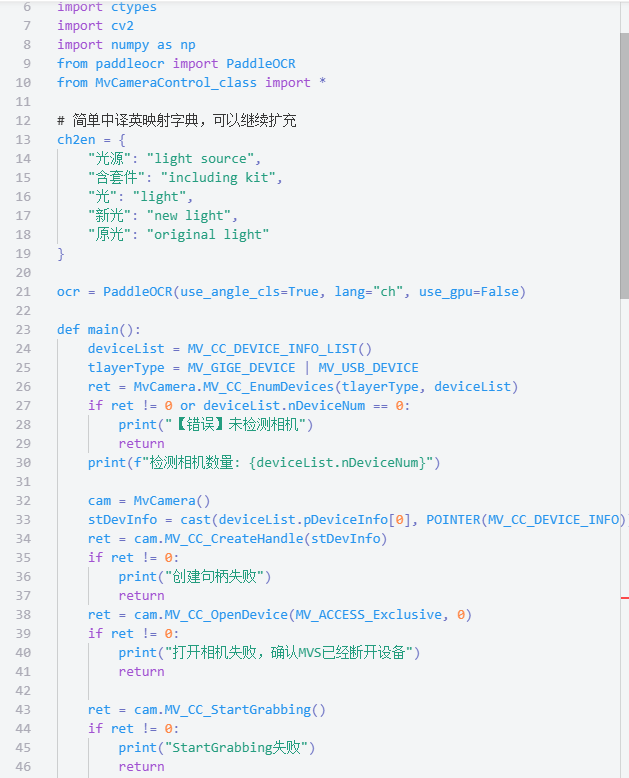

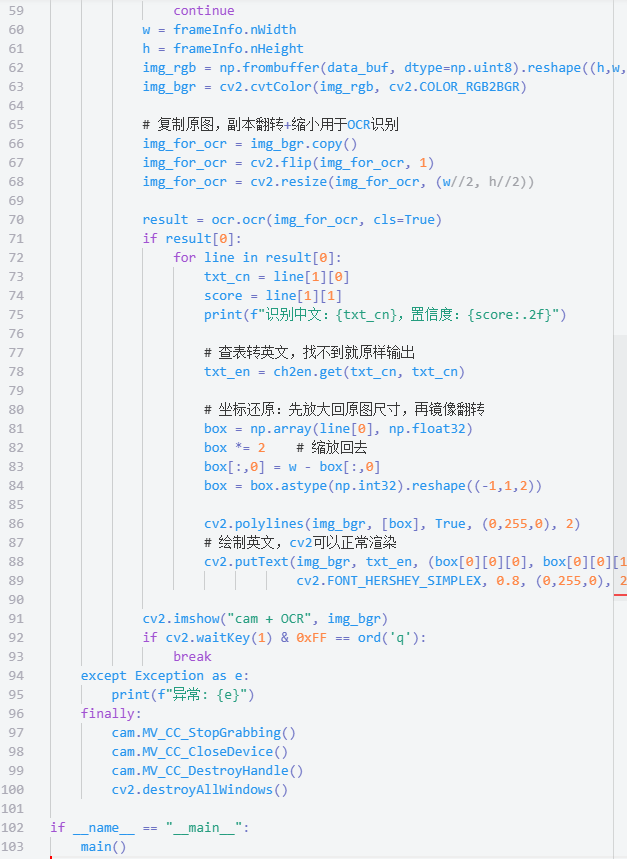

取流与初始化的完整代码贴在下面两张图里，比上面片段更全：

3.4 运行效果

识别时终端会同步打印"识别中文 + 置信度"。实测对"光源"“新光”"原光"这类字样，置信度能到 0.6 ~ 0.95，绿框 + 英文标签实时叠加在画面里，效果就是文章开头那张成品图。

---

四、模块二：昇腾 Atlas 200I DK A2 + YOLOv5 检测

4.1 借力 ascend-devkit 样例

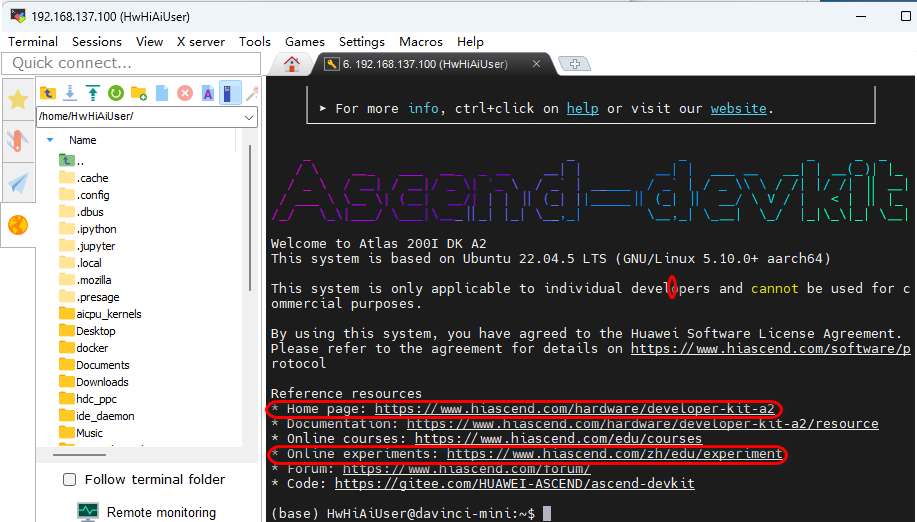

开发板上电后进到自带的 ascend-devkit 欢迎页，里面有主页、文档、在线课程、在线实验、论坛、代码仓几个入口。在线实验里直接给了 YOLOv5 目标检测的开箱即用样例，我偷懒直接借力，省掉了自己训练 + 转 om 模型的流程。

4.2 JupyterLab 环境搭建

用 MobaXterm 通过 SSH 登录开发板：

主机: 192.168.137.100
用户: HwHiAiUser

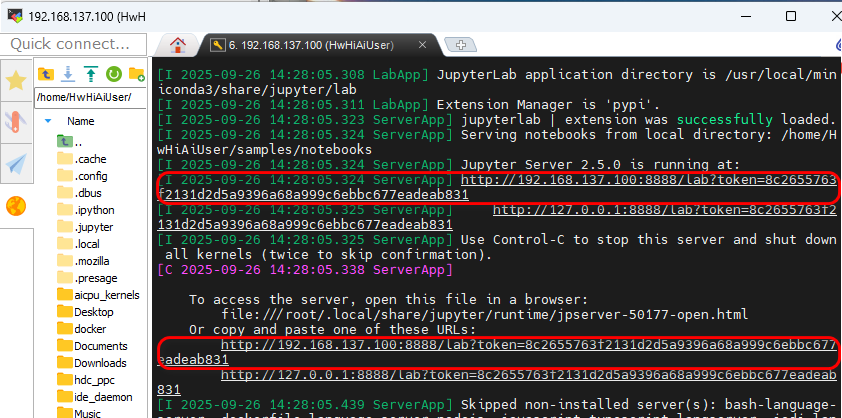

登录后跑 jupyter lab，服务在 8888 端口，日志里会打印带 token 的访问链接。把链接复制到本机浏览器即可进 JupyterLab。

4.3 编码：camera 模式实时推理

打开 samples/notebooks/01-yolov5 样例，main.ipynb 支持 image / camera / video 三种推理模式。我把它改成摄像头实时模式：

infer_mode = 'camera'        # 摄像头实时推理
# yolo.om 是 YOLOv5 转好的昇腾模型格式
infer_camera(model, labels_dict, cfg)

工程里还有 det_utils.py、转好的 yolo.om 模型、coco 类别文件，结构如图：

4.4 运行效果

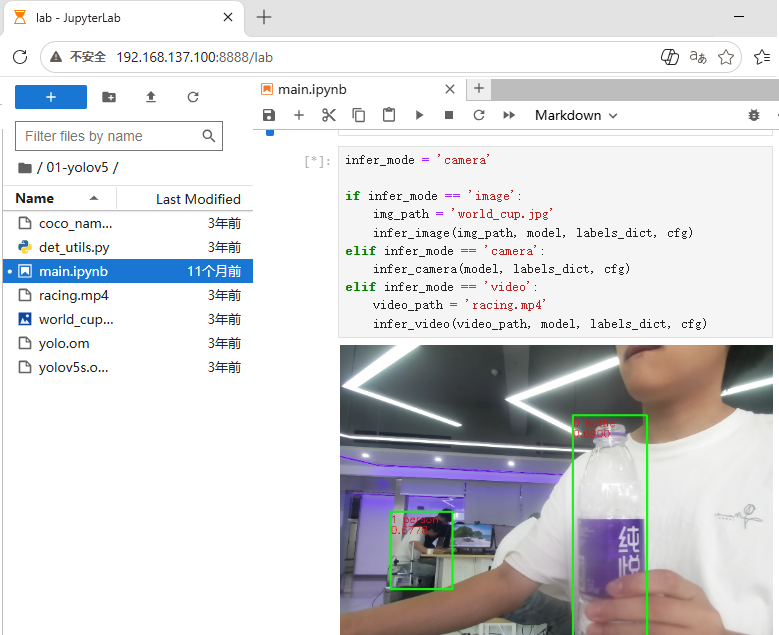

notebook 一跑，摄像头画面里就用绿框标出目标并显示类别和置信度，能稳定识别 person、bottle 等。这部分的成品就是文章开头那张 YOLOv5 检测图。

---

五、模块三：华为云 IoTDA 物联中转

5.1 账号与实例

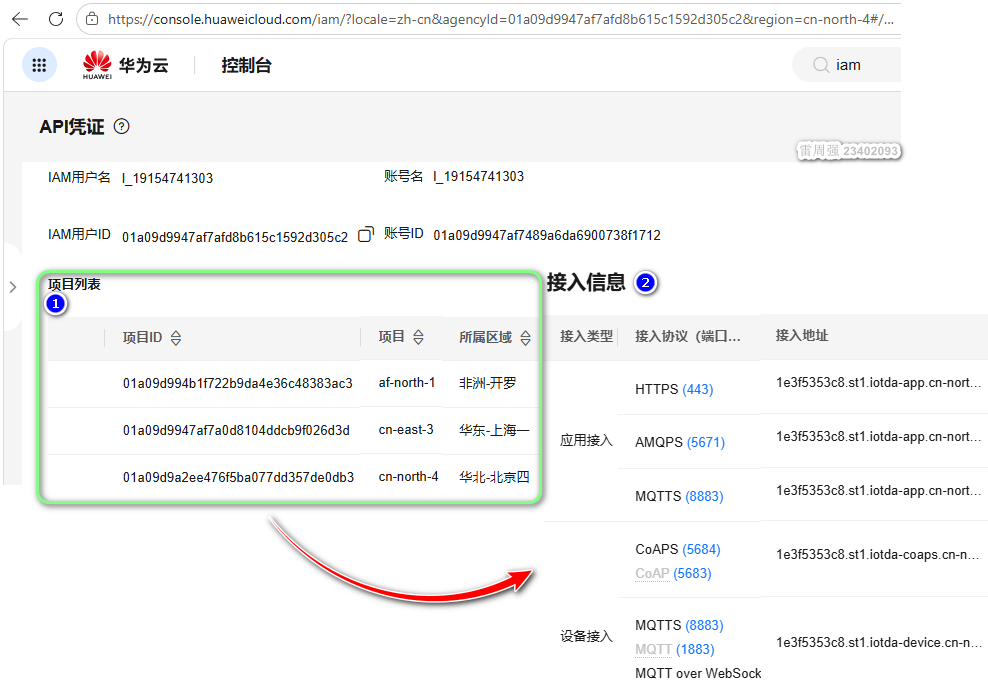

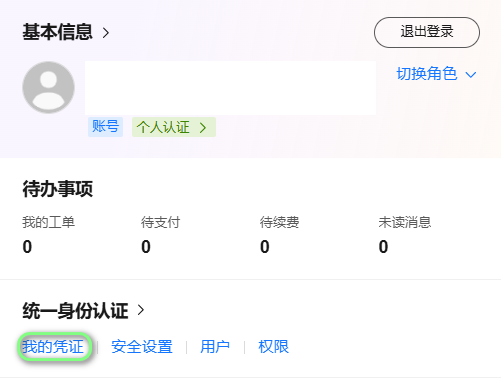

先注册华为云账号、做个人实名认证，然后进"统一身份认证 → 我的凭证"拿 API 凭证（IAM 用户名、账号 ID、项目 ID），我用的区域是华北-北京四 cn-north-4。接入信息里确认平台支持 MQTTS(8883)、MQTT(1883) 等协议。

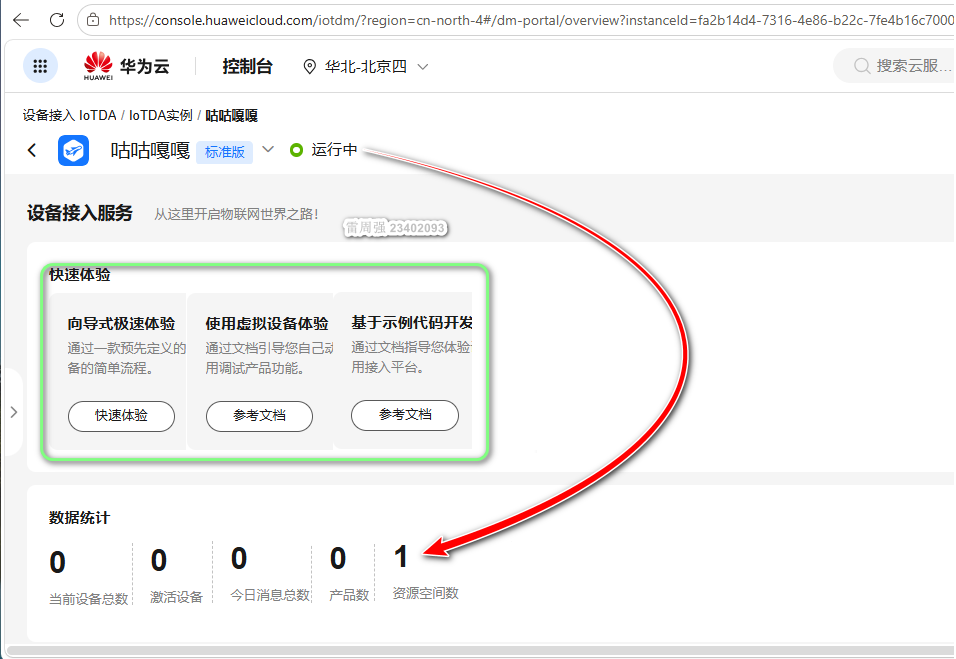

接着在 IoTDA 控制台开一个标准版实例（我取名"咕咕嘎嘎"），状态显示"运行中"就算中转空间搭好了。

5.2 产品与物模型

建了两个产品：

• 温湿度计：T&H 服务，属性 temperature（温度）、humidity（湿度）
• 智能吸顶灯：Light 服务（属性 lightproportion 亮度比例、V 电压）+ Color 服务（属性 colornow 当前颜色、命令"设置颜色"）

5.3 MQTT 模拟联调（Publish / Subscribe）

这是模块三里最关键的一步，正好对应你说的"温湿度 Publish 上报、吸顶灯 Subscribe 接收"。

温湿度计（Publish 上报）：注册直连设备后，用 MQTT 客户端按 device_id / 密钥 接入，向

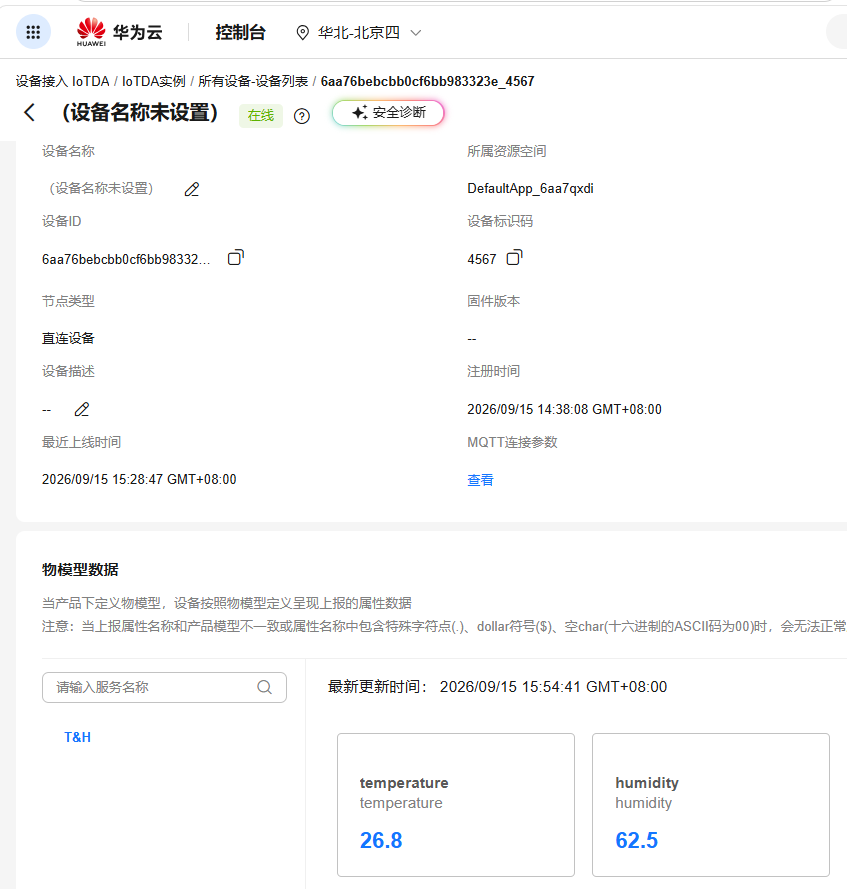

$oc/devices/{device_id}/sys/properties/report 周期上报温湿度。平台设备列表显示在线，物模型能看到 temperature=26.8、humidity=62.5 的实时值。

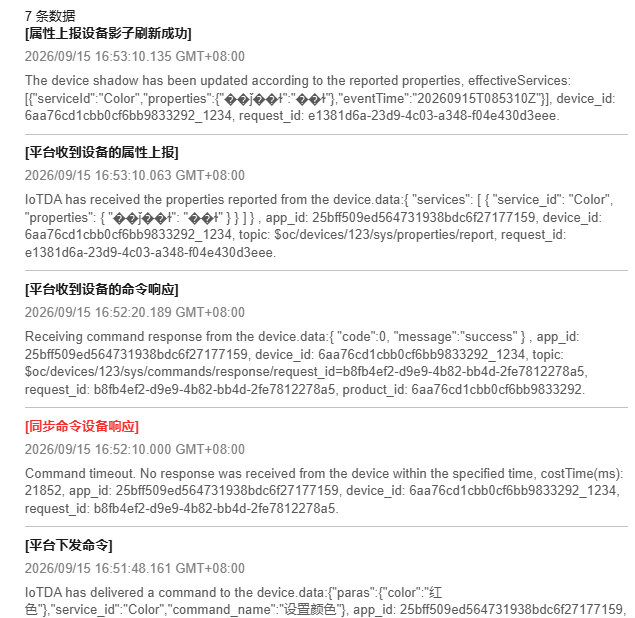

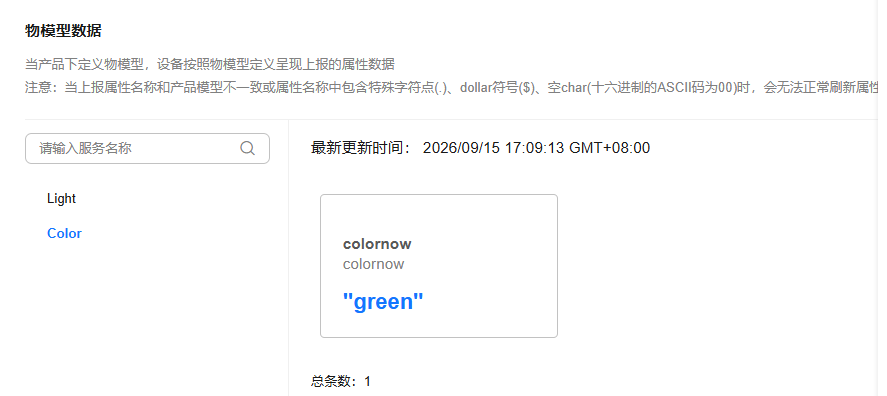

吸顶灯（Subscribe 接收命令）：设备侧 Subscribe 订阅命令主题，平台下发"设置颜色"命令，设备回 {"code":0,"message":"success"}。平台日志完整记录了"属性上报→下发命令→设备响应"全过程，colornow 也更新成了 green。

---

六、模块四：CodeArts 智慧路灯构建与部署

6.1 项目创建与代码托管

CodeArts 里基于"智慧路灯"模板建项目 streetlight，平台自动配好代码仓、制品仓。源码托管在 master 分支，是个标准 Maven 结构的 Spring Boot 应用，核心是通过 IoTDA 数据接入服务读路灯设备数据。

6.2 编译构建

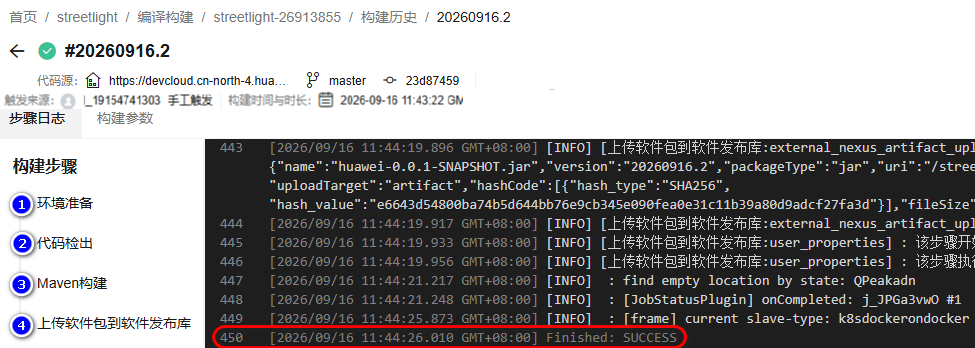

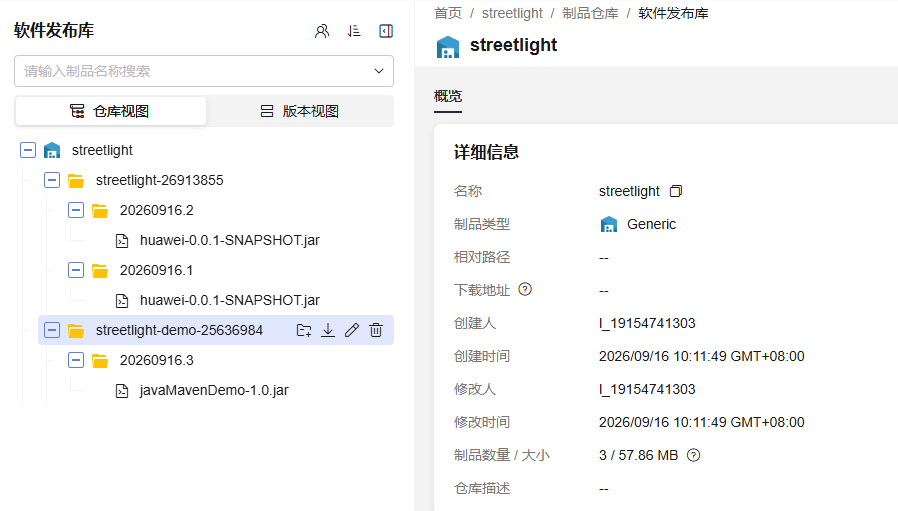

建构建任务 streetlight-26913855，步骤：环境准备 → 代码检出 → Maven 构建 → 上传软件包到软件发布库，产物名 huawei-0.0.1-SNAPSHOT.jar。手动触发后日志一路绿到底，最后 Finished: SUCCESS；软件发布库里也生成了多个版本的 jar 制品。

6.3 本地部署与踩坑（重点）

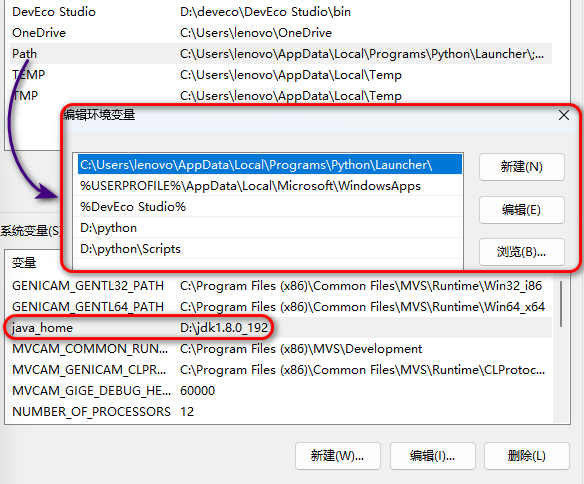

把 jar 下到本地 Windows，先配 JAVA_HOME 指向 jdk1.8.0_192：

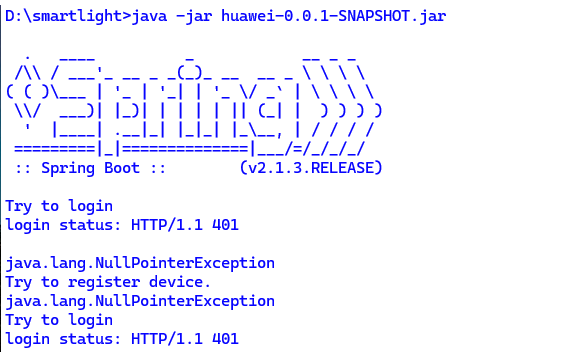

然后 java -jar huawei-0.0.1-SNAPSHOT.jar 启动。第一个坑来了：

login status: HTTP/1.1 401
java.lang.NullPointerException

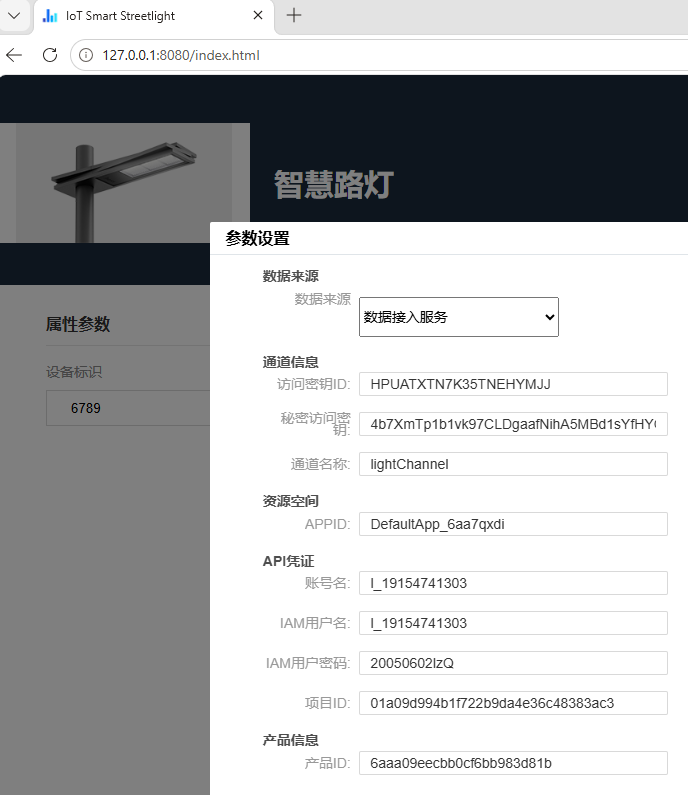

一开始以为是 jar 坏了，其实是访问凭证没配。在浏览器开 http://127.0.0.1:8080/index.html，到"参数设置"里填齐这些字段就通了：

• 数据接入服务访问密钥 ID / 密钥
• 通道名称（如 lightChannel）
• 资源空间 APPID
• API 凭证（账号名 / IAM 用户名 / 密码）
• 项目 ID、产品 ID

配完保存，应用顺利从 IoTDA 拉到设备数据，智慧路灯跑起来了——实训全部内容收工。

---

七、总结与心得

1. 视觉和物联是两半，串起来才是"具身智能"：前面相机/OCR、开发板检测解决"能看能认"，后面 IoTDA + CodeArts 解决"能上报能被控"，补齐了感知到执行的闭环。
2. 借力官方样例能省大把时间：昇腾的 ascend-devkit 在线实验、CodeArts 的智慧路灯模板，都是现成的，先把样例跑通再改，比从零搭快得多。
3. 两个最常见坑：OpenCV 画不了中文（用中英映射字典绕开）、Spring Boot 启动 401（多半是云平台凭证没填）。
4. 真机数据比想像中稳：温湿度、颜色命令、目标检测置信度跑下来都符合预期，说明这套工具链在工程上是能直接用的。

---

参考资料 / 工具入口

• 海康机器人 MVS 客户端（官网下载）
• PaddleOCR 官方文档
• 华为云 IoTDA、CodeArts 文档中心
• 昇腾 ascend-devkit 在线实验（Atlas 200I DK A2）
