一、为什么要适配 Addr2line

Native 应用崩溃后，日志里最先留下来的往往不是函数名和源码，而是模块名、线程信息与一组十六进制地址。addr2line 的职责看似单一，却处在问题定位链路的关键位置：它把 ELF 中的符号表、节地址和 DWARF 行号信息重新关联起来，将一个运行地址还原为函数、源文件与行号。没有这一步，开发者只能围绕偏移量反复比对 map 文件或把产物转移到其他环境分析。

HarmonyOS PC 的 Native 生态同样需要稳定的本地符号化能力。除了还原崩溃地址，开发者还经常要确认二进制架构、节布局、符号是否被剥离、调试段是否完整，以及目标地址附近究竟是哪一段指令。正因如此，本次适配没有把 addr2line 做成一个只能输入地址的孤立演示，而是基于上游 binutils-gdb 代码树，把 readelf、nm、objdump、DWARF 查看与 GDB 风格命令入口组织成一套能够互相印证的本地分析工作台。

鸿蒙工程位于仓库的 harmony_pc/ 目录。当前应用版本为 0.1.0-ohos-qt，BundleName 为 org.gnu.binutilsgdb.harmony，支持 2in1 与 tablet，Native ABI 为 arm64-v8a。界面使用 Qt 5.15.12 for OpenHarmony，GNU 后端则按能力分别通过 BFD、opcodes 静态库和沙箱内工具程序接入。

二、先明确适配边界：Addr2line 并不是一个普通 GUI 项目

上游 addr2line 属于 GNU Binutils 命令行工具。它依赖 BFD 识别对象格式，依赖符号表与 DWARF line program 完成地址映射；完整的 binutils-gdb 代码树还包含 Autotools 构建、多个架构后端、子进程调用以及 GDB 对进程、信号、线程、寄存器和远程协议的假设。这些能力不能靠“换成 AArch64 编译器”整体搬进普通 HAP。

本项目据此采用分层策略：

层次	主要职责	鸿蒙侧实现
Stage 宿主	生命周期与窗口承载	EntryAbility + ArkTS XComponent
桌面交互	命令输入、历史与结果展示	Qt Widgets + OpenHarmony QPA
进程内分析	格式、节、符号、重定位与反汇编	BFD、libopcodes 与必要的轻量回退实现
GNU 工具后端	addr2line、readelf、objdump、nm 等	rawfile 提取到应用沙箱后按能力调用
调试通路	GDB 风格命令、MI、远程调试	Qt Network 上的 RSP 传输与权限探测

这套边界有两个重要含义。第一，当前版本保留了原工具的命令行语义，但没有伪装成上游不存在的桌面 GUI；第二，二进制查看与地址符号化可以在普通应用权限下工作，而跨进程 native attach、寄存器读写和完整 gdbserver 仍要服从系统调试策略。

三、鸿蒙版本的整体架构

ArkTS 层只负责创建窗口、准备运行环境并启动 Qt，二进制解析和界面状态集中在 Native 侧。应用首次启动时，会将 HAP rawfile 中的 GNU 后端程序、库资源与 linker scripts 提取到应用文件目录，并为可执行文件设置权限。Qt 侧优先探测真实 GNU 后端；若目标环境限制沙箱程序执行，则回退到当前进程内的 BFD、opcodes 或 lite 路径，使核心查看与符号化能力不会因为单一路径失败而整体不可用。

EntryAbility
    ├── 解压 gnu_backend rawfile 到应用沙箱
    └── Index.ets / XComponent
          └── qopenharmony QPA
                └── libentry.so / Qt Widgets
                      ├── GDB 风格命令框、历史与终端 transcript
                      ├── ELF / PE / COFF / Mach-O / ar 格式识别
                      ├── BFD section / symbol / relocation 表
                      ├── GNU opcodes AArch64 反汇编
                      ├── DWARF line、DIE、表达式与 CFI 查看
                      └── addr2line、readelf、nm、objdump 等命令路由

主要目录如下：

ohos_addr2line/
├── bfd/、binutils/、gdb/、opcodes/       # 上游 binutils-gdb 源码
├── README.OpenHarmony_CN.md              # 适配状态与能力说明
└── harmony_pc/
    ├── AppScope/app.json5                # 包名、版本与应用资源
    ├── build-profile.json5               # SDK、签名与产品配置
    ├── gnu_backend/                      # OpenHarmony arm64 GNU 后端构建产物
    ├── qtforharmony_sdk/                 # Qt for OpenHarmony SDK
    └── entry/src/main/
        ├── ets/                          # Ability 与 XComponent 宿主
        ├── resources/rawfile/gnu_backend # 随 HAP 分发的工具和 ldscripts
        └── cpp/
            ├── CMakeLists.txt            # Qt、BFD、opcodes 链接入口
            └── binutils_gdb_harmony.cpp  # 分析、命令路由与界面实现

四、把地址解析链路在真机上跑通

以下五张图均来自仓库当前代码重新构建、签名并安装后的 HarmonyOS PC 真机运行画面。测试设备为 HUAWEI MateBook Pro（HAD-W32，2in1），系统版本为 HAD-W24 6.1.0.117，截图分辨率为 3120×2080。测试对象不是开发机上的伪造输出，而是应用启动后在自身沙箱生成并实际打开的 binutils-gdb-selftest.o；该对象包含 AArch64 指令、符号、重定位、GNU build-id，以及 .debug_line、.debug_info、.debug_abbrev 和 .debug_str 等调试段。

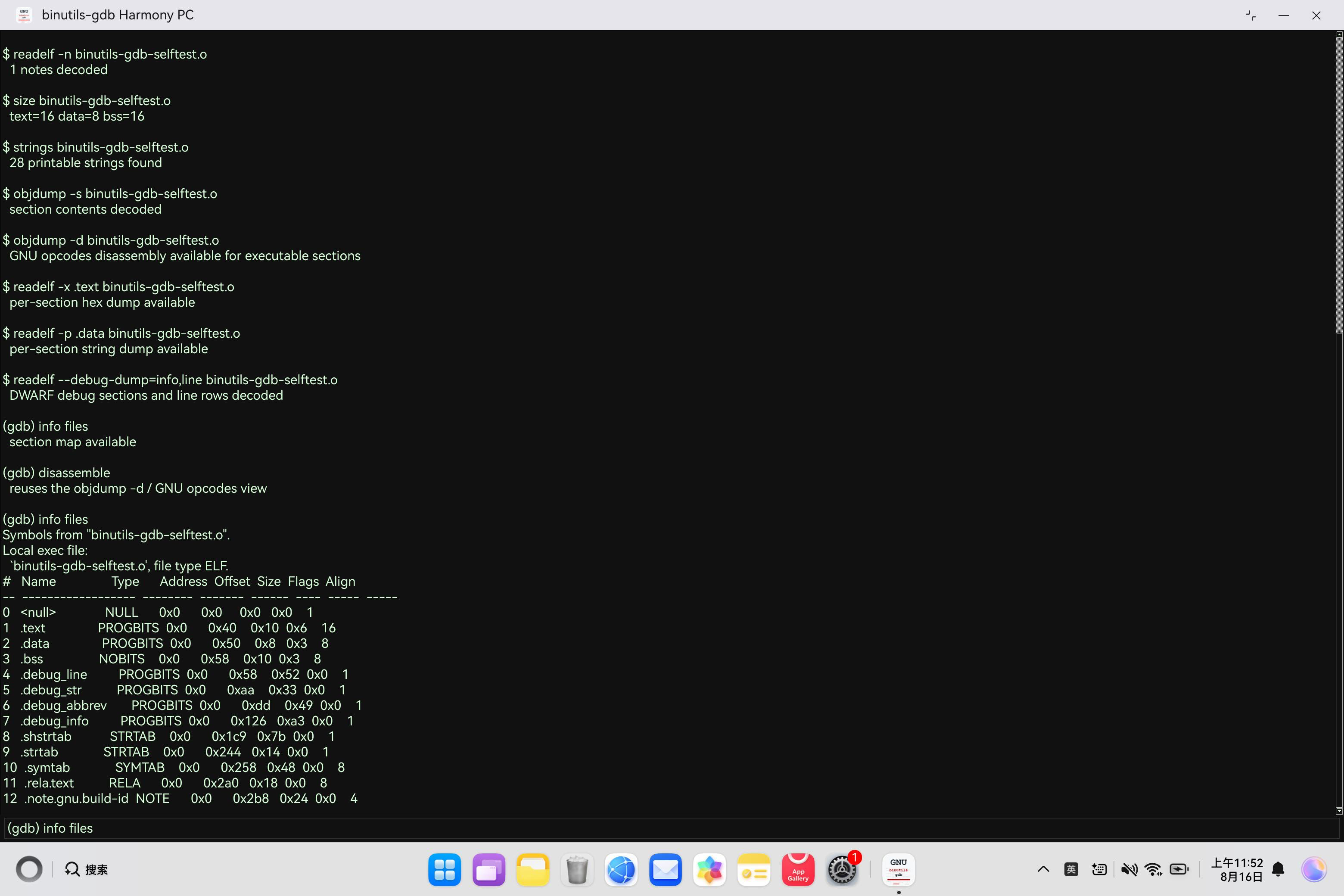

1. 启动后先建立可重复的二进制分析现场

应用启动后自动生成并载入自测 ELF，依次检查 note、size、strings、section dump、GNU opcodes 与 DWARF 等通路，再执行 (gdb) info files 输出完整的节映射。截图中可以看到 .text、.data、.bss、.debug_line、.debug_info、.symtab 与 .rela.text 等真实节信息。

把自测对象放在启动链路里有实际价值：窗口能够显示并不代表 BFD、opcodes 或 DWARF 已经可用。只有对象生成、文件写入、格式识别、节读取和命令输出连续完成，才能说明 Qt 宿主与 GNU 分析后端确实进入了运行态。

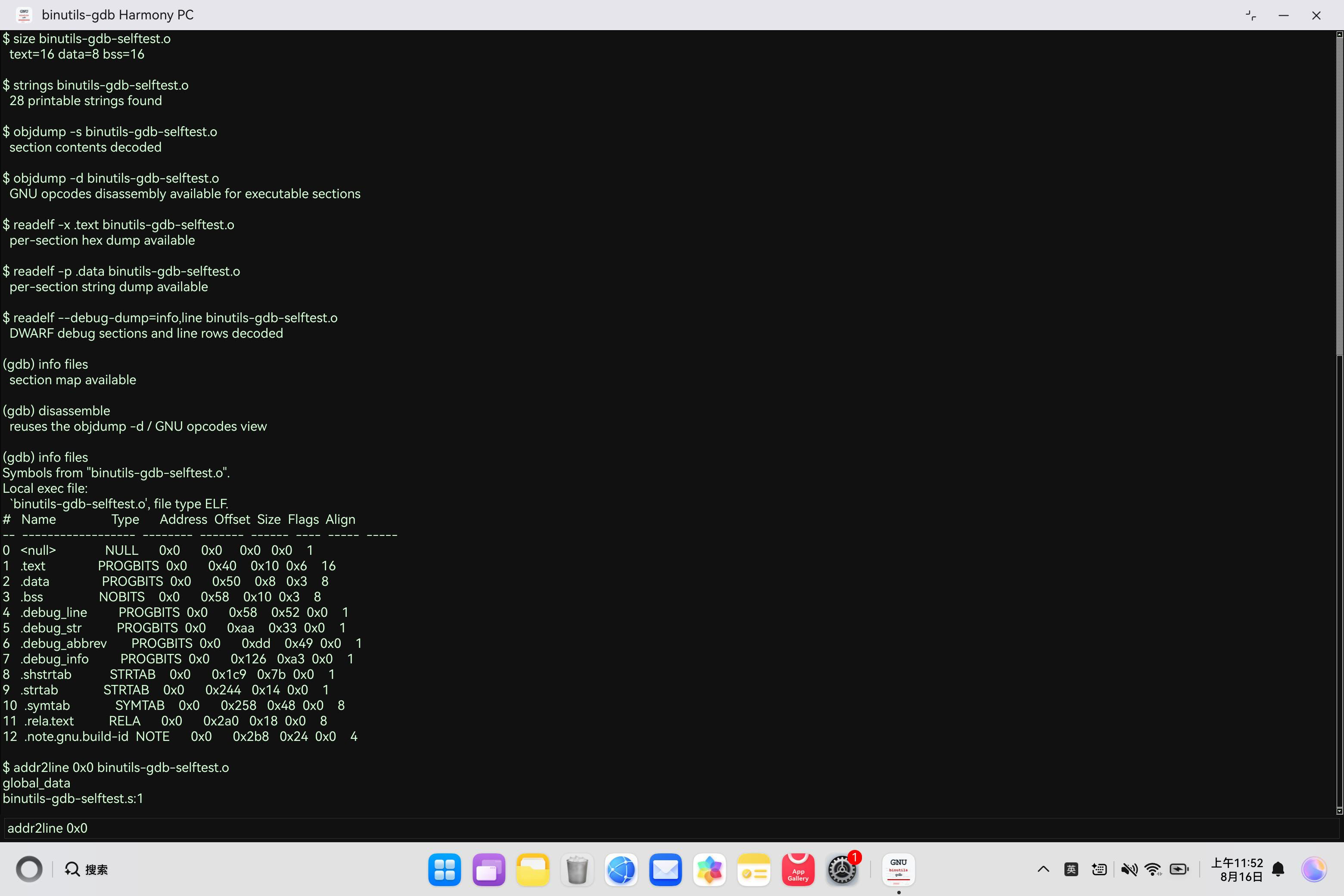

2. 用 Addr2line 完成地址到符号和源码行的映射

在命令框输入 addr2line 0x0 后，真机输出了符号 global_data 以及源码位置 binutils-gdb-selftest.s:1。命令执行时会结合已载入文件的符号记录与 DWARF line table：先确定最接近且语义匹配的符号，再从地址行表中取得源文件与行号。

这一步也是整个适配的核心验收点。只返回符号名说明最多完成了 nm 式查询；只返回一个固定文件名则无法证明地址匹配。当前输出同时给出符号和行号，表明 ELF、符号表与 DWARF 行程序已经在同一份对象上形成闭环。

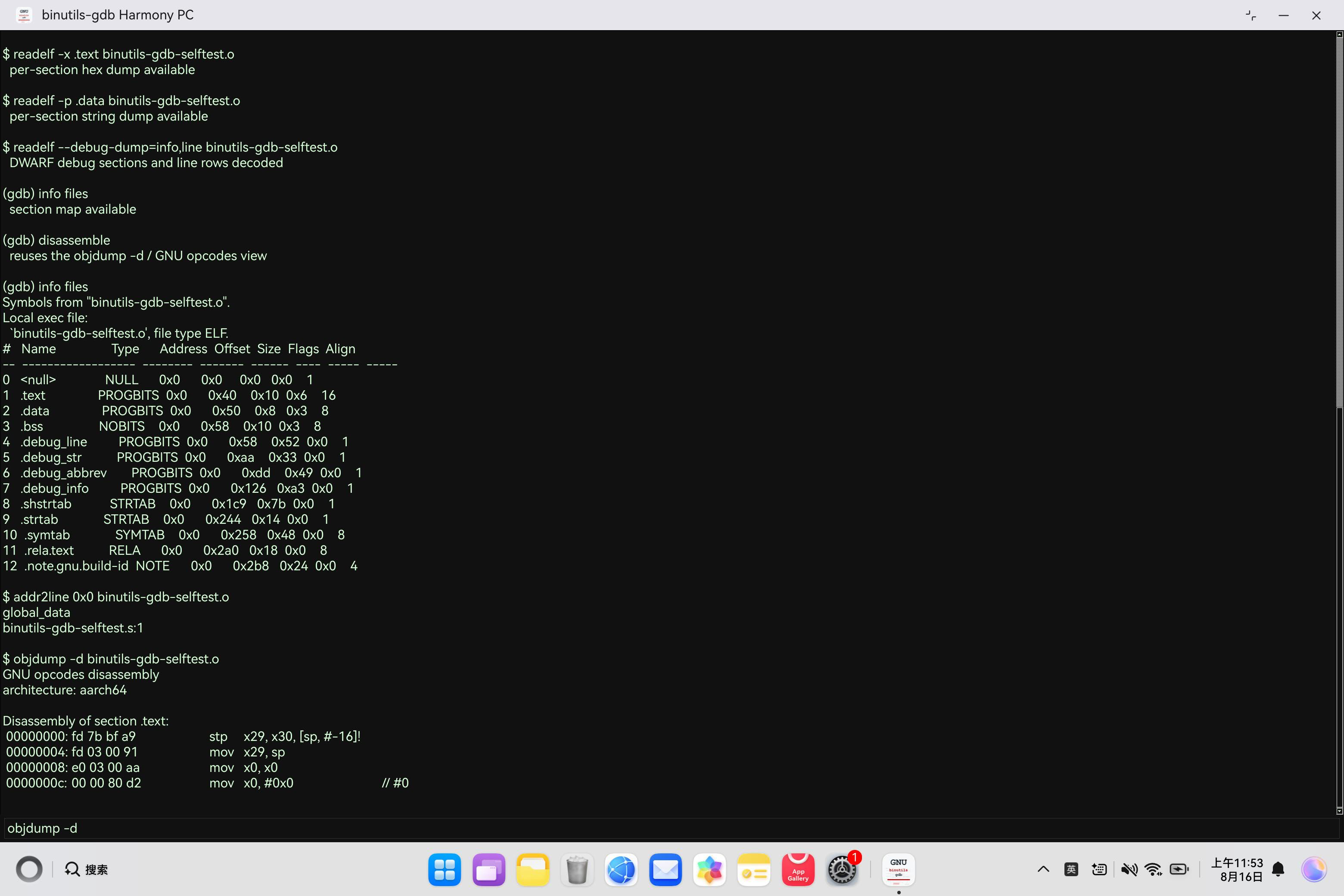

3. 用反汇编结果校验目标地址附近的机器指令

地址符号化出现偏差时，最直接的交叉检查是查看对应 .text 内容。执行 objdump -d 后，界面通过 GNU opcodes 输出目标架构 aarch64，并将测试段中的字节解码为 stp、mov 等指令，同时保留指令地址和原始机器码。

本项目的反汇编不是用少量固定字符串模拟。CMake 会在后端静态库齐全时定义 HAVE_GNU_BACKEND，并链接 libbfd.a、libopcodes.a、libsframe.a、libiberty.a 与 zlib；真实 opcodes 解码不可用时，才进入受限的 AArch64 lite 回退路径。

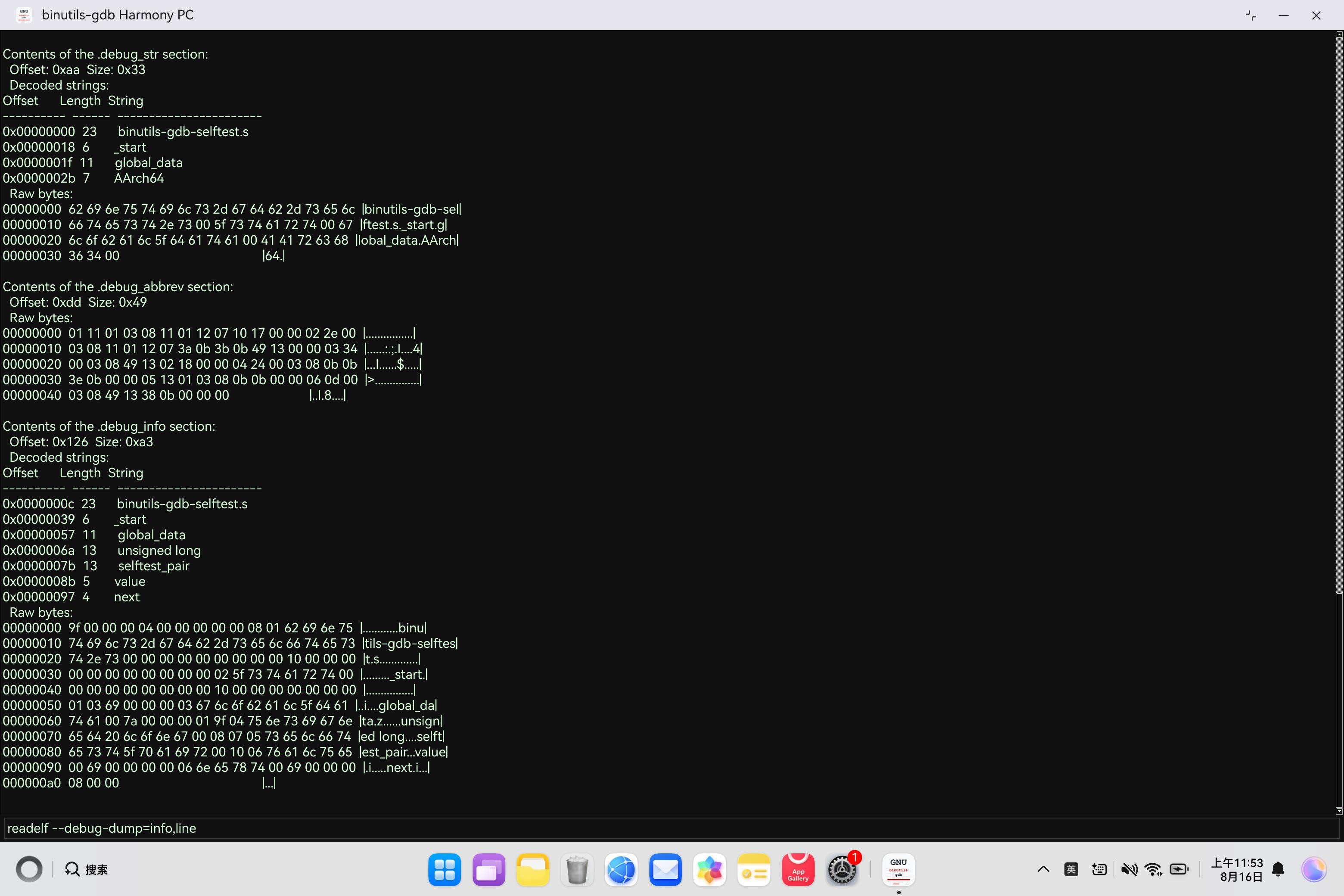

4. 展开 DWARF，确认 Addr2line 的依据真实存在

执行 readelf --debug-dump=info,line 后，真机可以查看 .debug_str、.debug_abbrev 和 .debug_info 的内容。截图中既有 _start、global_data、selftest_pair 等调试字符串，也能看到原始字节与解码后的条目。

当前解析路径覆盖常见 DWARF v2-v5 line program、基础 DIE/abbrev、DW_AT_type 引用、struct/union 成员、常用 DW_OP_* 表达式，以及 .debug_frame、.eh_frame 中的部分 CFI。它足以支撑日常地址到行号分析和基础类型查看，但对复杂 location list、优化后变量位置与完整表达式求值仍保留明确边界。

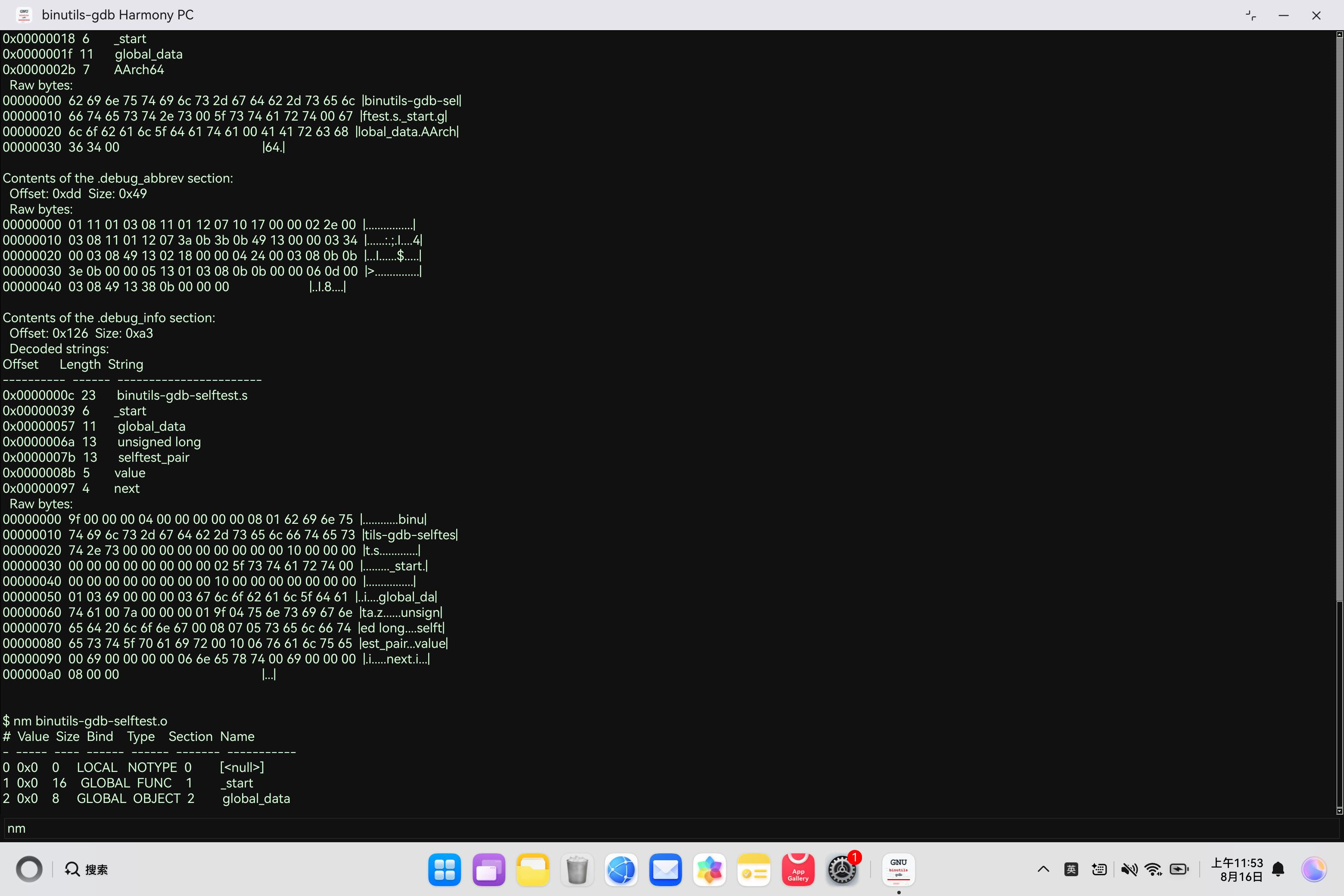

5. 用 Nm 对照符号绑定、类型与所在节

最后执行 nm，自测对象返回 _start 与 global_data，并显示 Value、Size、Bind、Type、Section 和 Name。_start 被识别为全局函数，global_data 被识别为全局对象，分别位于 .text 与 .data 对应的节索引中。

这张图补齐了地址解析的另一侧证据：addr2line 的输入是地址，但可读结果依赖符号的值、类型、绑定与节归属。将 nm、DWARF 与反汇编放在同一应用内，排查“符号已剥离”“地址基址不一致”或“调试段缺失”时不必在多套环境之间切换。

五、适配过程中最棘手的几个问题

难点一：GNU 构建系统与 HAP Native 构建不是同一种工程模型

Binutils-gdb 的上游构建以 configure、Makefile 和 host/target 三元组为中心，鸿蒙应用的 Native 入口则由 hvigor、CMake 与 BiSheng 驱动。适配时既要让 bfd、opcodes、libiberty、libsframe 和 zlib 以 OpenHarmony arm64 PIC 方式产出，又要避免桌面宿主检测把 Linux 特性错误带入目标侧。当前工程保留独立 GNU 后端构建目录，再由 Qt CMake 对已验证的静态库进行显式链接；BFD 使用 all-targets、opcodes 使用 ARCH_all，以便继续查看不同来源的对象文件。

难点二：工具程序随 HAP 分发后，还要经过“可执行”这一关

把 addr2line、readelf 或 objdump 放进包内，不代表应用可以直接从 rawfile 启动它。rawfile 首先是资源，启动时必须复制到应用沙箱、恢复目录结构、设置执行权限，并处理后端程序对 ldscripts 和辅助文件的相对路径依赖。即使完成这些步骤，不同设备策略仍可能限制沙箱子进程。因此项目采用“外部 GNU 工具优先、进程内 BFD/opcodes、lite 最后回退”的三级路径，并提供 maintenance check gnu-backend 与功能烟测命令验证设备上的真实执行结果。

难点三：地址不是脱离节和加载基址的单一数字

同一个数值可能同时出现在不同 section，PIE 与共享库还会引入运行时加载基址，重定位对象中的地址则通常是节内偏移。如果简单地在所有符号中寻找“数值最近的一项”，就可能把 .text 地址映射到 .data。项目在解析 ELF 节、符号类型和行表后保留地址所属上下文，并通过 info files、nm、objdump -d 提供可交叉验证的信息。对线上日志做符号化时，仍应先用模块加载地址换算出对应文件内地址。

难点四：DWARF 版本与表单差异会直接影响行号正确性

DWARF v2-v4 与 v5 在 line table 的目录、文件头和表单编码上存在明显差异；ULEB128、SLEB128、DW_FORM_strp、DW_FORM_line_strp 等任何一个边界处理错误，都可能让后续条目整体错位。适配没有只为自测样本写固定偏移，而是实现按 unit 长度、版本、address size 和 format descriptor 推进的读取路径，并在数据越界或不支持的 form 上输出诊断，避免静默生成错误的源码位置。

难点五：命令行工具的 PC 交互需要保留原有使用习惯

上游工具没有现成窗口可移植，但开发者已经熟悉 (gdb)、readelf -S、objdump -d 和 addr2line 这些命令词汇。鸿蒙版因此没有把每个选项拆成大量移动端按钮，而是保留深色终端、命令框、补全、上下键历史和可滚动 transcript，同时让 Qt 窗口支持全屏、分屏与浮窗。这样既适合键盘操作，也便于在同一上下文中连续比较多个结果。

难点六：调试器能力必须区分“二进制分析”和“进程控制”

读取应用已授权的对象文件与 attach 另一个进程不是同一权限等级。当前版本的离线分析、地址符号化、BFD 表与 opcodes 反汇编可以在普通 HAP 中完成；GDB Remote Serial Protocol 已通过 Qt Network 接入，能够与允许访问的远程 stub 通信；本机 attach、process_vm_readv/writev、ptrace-like 操作和 gdbserver 则由设备调试策略决定。文章和界面均不把这些受限能力描述为普通应用已经无条件获得。

六、构建、安装与启动

使用 DevEco Studio 时，应直接打开仓库中的 harmony_pc/。工程 target SDK 与 compatible SDK 均为 5.0.5(17)，Native 编译器为 BiSheng，Qt SDK 由 -DQT_PREFIX=qtforharmony_sdk 引用。更换开发机或设备后，需要重新配置与目标设备匹配的 HarmonyOS 调试签名。

命令行构建方式如下：

export DEVECO_SDK_HOME=/Applications/DevEco-Studio.app/Contents/sdk
cd harmony_pc

/Applications/DevEco-Studio.app/Contents/tools/hvigor/bin/hvigorw \
  --mode module \
  -p module=entry \
  assembleHap \
  --no-daemon

签名产物位于：

harmony_pc/entry/build/default/outputs/default/entry-default-signed.hap

本次真机构建产物约 232 MB。体积主要来自 Qt 运行库、all-targets BFD/opcodes 和随包分发的 GNU 后端程序；后续若面向发布渠道，可根据目标文件格式和功能范围裁剪架构后端及重复执行路径。

连接 HarmonyOS PC 后安装并启动：

HDC=/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/toolchains/hdc

"$HDC" list targets
"$HDC" install -r \
  harmony_pc/entry/build/default/outputs/default/entry-default-signed.hap
"$HDC" shell aa start \
  -a EntryAbility \
  -b org.gnu.binutilsgdb.harmony \
  -m entry

若界面能够启动但命令结果提示 GNU 后端不可执行，可先运行 maintenance check gnu-backend 查看每个沙箱工具的探测结果，再结合 hilog 检查 rawfile 提取与 chmod 是否完成。BFD/opcodes 已静态接入的能力不依赖外部进程，仍可继续使用。

七、当前已覆盖的能力与明确边界

当前版本已经覆盖：

• ELF 文件头、program header、section、动态表、重定位、note 与 section dump；
• .symtab、.dynsym、nm、strings、size 与十六进制查看；
• 基于符号表和 DWARF line table 的地址到函数、文件、行号解析；
• GNU opcodes 优先的多架构反汇编，以及 AArch64 lite 回退；
• 基础 DWARF DIE、abbrev、line、类型引用、表达式、loc/range 与 CFI 查看；
• PE/COFF、COFF object、Mach-O 与 Unix ar 的基础识别和查看；
• objcopy、strip、as、ld 的常用写文件路径及应用沙箱输出；
• GDB 风格控制台、命令历史与补全、常用 GDB/MI 命令；
• Qt Network 上的 GDB RSP 远程寄存器、内存、线程、断点和单步接线；
• 启动自测对象与 maintenance check 80、GNU 功能烟测入口。

仍需明确的限制包括：

• addr2line 对复杂内联调用栈、优化后范围与全部 DWARF form 的覆盖仍需继续完善；
• 复杂链接脚本、全量 as/ld/objcopy/strip 选项不等同于桌面 GNU 工具链的完整覆盖；
• 沙箱内 GNU 程序能否启动受设备策略影响，项目会回退但部分高级选项可能降级；
• native attach、跨进程内存与寄存器访问需要系统允许相应调试能力；
• 当前 HAP 为开发与验证取向，all-targets 后端带来较大安装体积，发布前应按场景裁剪。

因此，当前版本最准确的定位是：一套以 addr2line 地址符号化为核心，能够在 HarmonyOS PC 真机上完成 ELF、符号、DWARF 和反汇编交叉分析的 binutils-gdb 开发工具。它已经越过“能够编译和显示窗口”的阶段，但没有把受权限或上游复杂度限制的调试器能力包装成全部完成。

八、总结

Addr2line 的鸿蒙 PC 适配表面上是“地址转源码行”，背后实际牵动对象格式、符号、DWARF、反汇编、交叉编译、沙箱文件与执行策略。只移植一段最近符号查询逻辑，面对 PIE、共享库、重定位对象或被剥离产物时很快就会失去可信度。

本项目以 Stage 模型和 XComponent 承载 Qt，用 BFD 建立对象结构视图，用 GNU opcodes 校验指令，再用 DWARF line 与符号表完成地址映射；随 HAP 分发的 GNU 工具后端则补充更完整的命令行为。五张真机截图从 ELF 节映射开始，依次展示 addr2line、反汇编、DWARF 与符号表，构成一条可以相互验证的分析链路。

对其他开发工具的 HarmonyOS PC 迁移，这次实践也提供了一个可复用的顺序：先把输入文件、运行权限和地址语义划清，再选择进程内库与外部工具的组合；随后保留开发者熟悉的命令交互，最后通过真实对象、真实写入和真机结果验证每一层，而不是以构建成功代替功能可用。
