1. 概述

1.1 工具简介

实用工具包MindCluster ToolBox中包括Ascend DMI工具、日志收集工具和Ascend Cert工具。

  • Ascend DMI工具主要为Atlas产品的标卡、板卡及模组类产品提供带宽测试、算力测试、功耗测试等功能。
  • 日志收集工具主要在故障分析定位时收集运行环境信息、昇腾NPU健康信息、昇腾软件日志、Device的系统级日志和MindEdge、MindSDK日志。
  • Ascend Cert工具主要为软件包提供数据签名校验、CRL证书吊销列表的比较更新功能，保证软件包的安全性和CRL文件的有效性。
    MindCluster ToolBox 工具包内置 Ascend‑DMI 硬件诊断工具，支持：
  • AI Core 算力测试（FP16 / INT8）
  • 带宽测试：Host‑Device、Device‑Host、P2P 设备间、HCCS/PCIe 总线带宽
  • 功耗采集、压力压测、信号质量诊断
  • 设备健康状态检查、硬件性能基线核验昇腾社区

适用硬件：Atlas 全系列昇腾 NPU；支持 x86‑64、AArch64 操作系统。 配套软件：驱动固件、CANN（社区 / 商用版）、MindCluster‑7.1.RC1 ToolBox。

1.2 测试目的

  1. 硬件到货验收：核验昇腾卡算力、带宽指标是否满足硬件标称规格。
  2. 故障定位：定位性能劣化、链路异常、硬件故障。
  3. 集群上线前基线采集，作为后续业务性能比对基准。

1.3 前置约束与风险提示

  1. 性能测试建议裸机环境执行，避免容器虚拟化、业务进程抢占 NPU 资源，干扰测试结果。
  2. 测试前关闭 NPU 上运行的推理 / 训练业务，降低后台日志级别为 ERROR，避免日志打印消耗性能。
  3. 算力、带宽压测会拉高芯片功耗与温度，注意散热，防止过热降频。
  4. 测试需要 root 权限。

2. 环境部署

2.1 基础环境

服务器：鲲鹏920服务器 （aarch64）

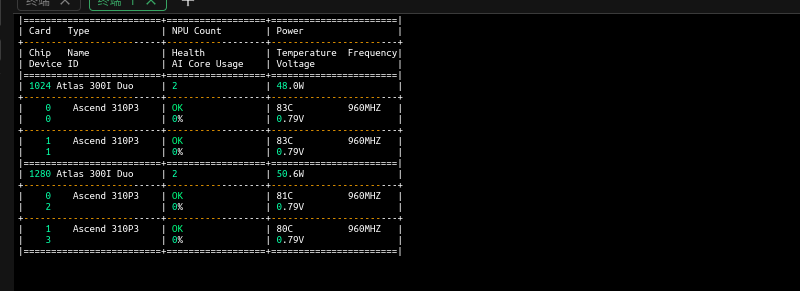

NPU卡：310I Duo卡 X 2
操作系统：UOS V2510
CANN版本：8.2.RC1
如果使用其他版本NPU卡或者CANN版本，请从官网下载对应的驱动和套件安装包。
https://www.hiascend.com/hardware/firmware-drivers/community?product=2&model=15&cann=8.0.RC2.beta1&driver=1.0.25.alpha

2.2 310I Duo卡规格参数

项目Atlas 300I Duo
AI 算力‑INT8280 TOPS
AI 算力‑FP16140 TFLOPS
内置 CPU16 核 ×1.9GHz
能效比1.86 TOPS/W
内存规格LPDDR4X 48GB/96GB，带宽 408GB/s，ECC 支持
PCIe 接口PCIe Gen4.0 x16，兼容 x8/x4/x2；向下兼容 PCIe3.0
最大功耗150W
工作温度0℃～55℃
物理形态全高全长、单槽位
典型场景视频分析、大参数量推理、多路视频解析，算力显存需求更高场景

2.3 安装NPU驱动、固件以及CANN异构平台环境

CANN异构平台环境部署可参考“[[UOS V2500 昇腾CANN异构平台部署手册]]”文档。

2.4 安装MindCluster ToolBox

# 下载软件包
wget   https://ascend-repo.obs.cn-east-2.myhuaweicloud.com/MindX/MindX%207.1.RC1/Ascend-mindx-toolbox_7.1.RC1_linux-aarch64.run

# 增加对软件包的可执行
chmod +x Ascend-mindx-toolbox_7.1.RC1_linux-aarch64.run

# 执行如下命令校验软件包安装文件的一致性和完整性。

./Ascend-mindx-toolbox_7.1.RC1_linux-aarch64.run --check

# 若显示如下信息，说明软件包满足一致性和完整性。
Verifying archive integrity...  100%   SHA256 checksums are OK. All good.

# 执行以下命令安装软件
./Ascend-mindx-toolbox_7.1.RC1_linux-aarch64.run --install

# 安装完成后，若显示如下信息，则说明软件安装成功：
[INFO] Ascend-mindx-toolbox_7.1.RC1_linux-aarch64 install success

# 设置环境变量
source /usr/local/Ascend/toolbox/set_env.sh
# 永久设置环境变量
echo 'source /usr/local/Ascend/toolbox/set_env.sh' >> ~/.bashrc
source ~/.bashrc

# 设置日志级别，当ASCEND_DMI_LOG_LEVEL值为1时，会记录debug日志。日志路径/var/log/ascend-dmi/ascend-dmi-debug.log
export ASCEND_DMI_LOG_LEVEL=1

3. 测试项总览

测试分类测试内容工具命令关键字测试目的
算力测试FP16/INT8 理论算力--flops校验 AI Core 实际算力是否达标
带宽测试Host↔Device 带宽--bw -t h2d / d2h校验 PCIe 总线吞吐
Device‑Device P2P 带宽--bw -t p2p校验板间 HCCS/PCIe 通信带宽
信号质量诊断HCCS/PCIe 眼图质量--sq排查硬件链路信号劣化
压力压测片上内存压测--stress长时间稳定性验证
功耗测试满负载功耗采集-p获取满负载功耗基线

4. 详细测试操作指南

4.1 算力测试（–flops）

原理：执行批量矩阵乘运算，统计运算量与耗时，计算芯片实际 AI Core 算力，同时采集实时功耗。

# 算力测试命令的可用参数查询
ascend-dmi -f -h
# 单设备测试，‑d指定device id，默认0
ascend-dmi --flops -d -0
# 全部设备批量测试
ascend-dmi --flops --all
# quiet静默输出，便于脚本采集结果
ascend-dmi --flops --all --quiet

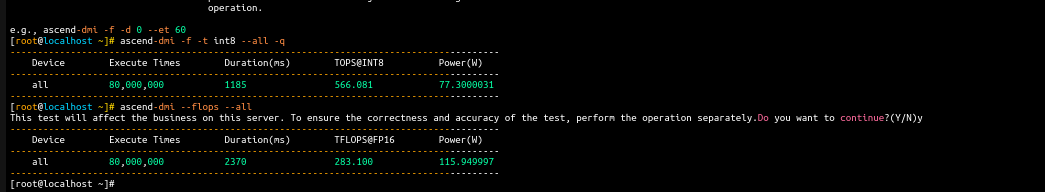

# 指定Device，指定算子运算类型为int8，和执行次数 6000万次
ascend-dmi -f -t int8 -d 2 --et 60
# 测试整机算力
ascend-dmi -f -t int8 --all -q

输出关键字段：

  • FP16 TFLOPS：FP16 算力
  • INT8 TOPS：INT8 算力
  • Power (W)：测试过程平均功耗
    判定标准：实测值≥硬件标称算力的 80% 为合格；结果远低于标称值，排查固件驱动、散热降频、硬件故障。

注意：不同芯片矩阵乘参数（m/k/n）工具内部自动适配，无需用户手动修

4.2 带宽测试（–bw）

带宽测试包含四类场景：h2d 主机到设备、d2h 设备到主机、p2p 设备间互访。
通用参数说明：

  • -t：指定带宽类型 h2d/d2h/p2p
  • ‑‑ds：源设备 ID
  • ‑‑dd：目标设备 ID
  • -s：传输数据大小，单位 MB，默认 128M
# 查看带宽测试命令的可用参数
ascend-dmi --bw -h

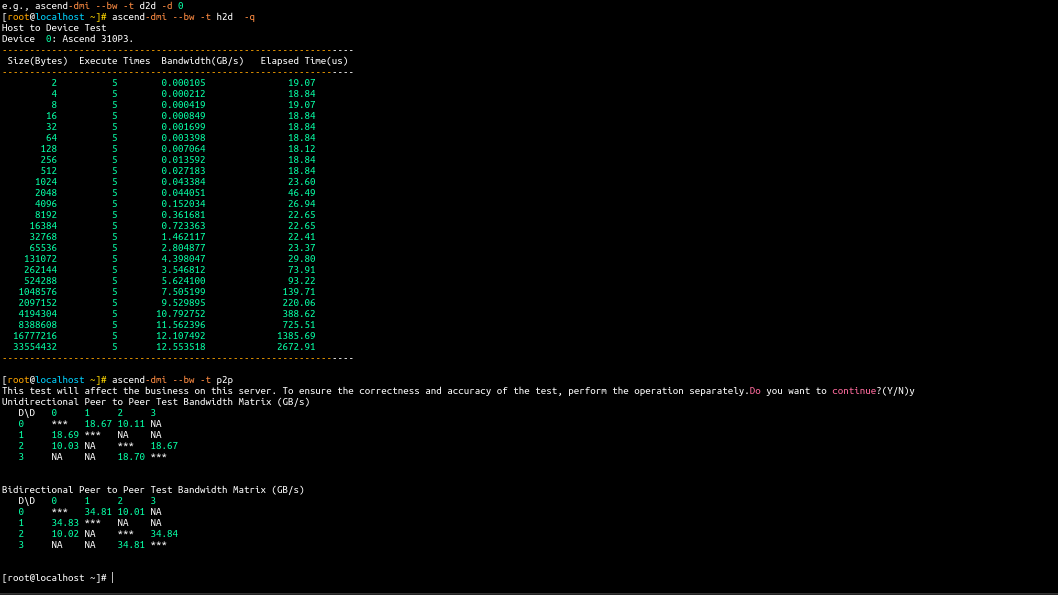

# 基础命令，不带参数则默认查询在Device 0，以h2d、d2h、d2d三个数据流向和步长模式显示的带宽耗时信息
ascend-dmi --bw -q
# 指定 Device 定长模式迭代100次，指定size为128M为例 h2d模式
ascend-dmi --bw -t h2d -d 0 --et 100 -s 134217728 -q
# 测试数据从Device0侧传输到同一Device0侧的带宽与总耗时为例
ascend-dmi --bw -t d2d -d 0 -q
# 测试数据从源头Device 0传输到目标Device 1，执行次数为100，size为128M的p2p测试为例
ascend-dmi --bw -t p2p --dd 0 --ds 1 --et 100 -s 134217728 -q
# 测试不指定源头Device和目标Device的p2p样例
ascend-dmi --bw -t p2p -q
#  测试超节点在p2p模式下，不指定源头Card和目标Card，指定了卡粒度的p2p样例
ascend-dmi --bw -t p2p -q --mode card

注意：p2p 测试结果可能略高于硬件标称带宽，属于缓存预取优化正常现象；带宽明显偏低，优先排查 BIOS PCIe 配置、HCCS 线缆、固件版本昇腾社区。

4.3 信号质量测试（–sq）

用于 HCCS、PCIe 链路信号质量检测，定位硬件链路隐患。

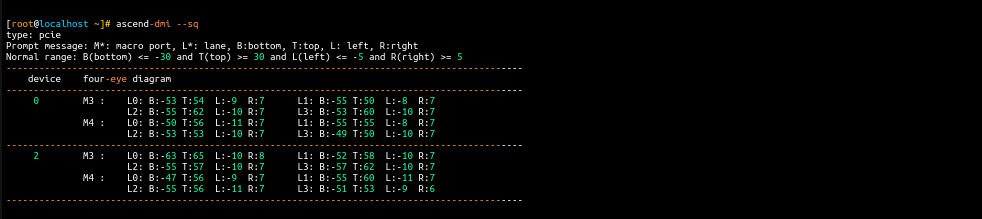

# 链路信号质量,用于 HCCS、PCIe 链路信号质量检测，定位硬件链路隐患。
ascend-dmi --sq

4.4 一键式片上内存压测诊断

Ascend DMI提供一键式片上内存压测诊断功能，即执行一次命令即可进行片上内存诊断、片上内存压测、片上内存高危地址压测，并输出测试结果。

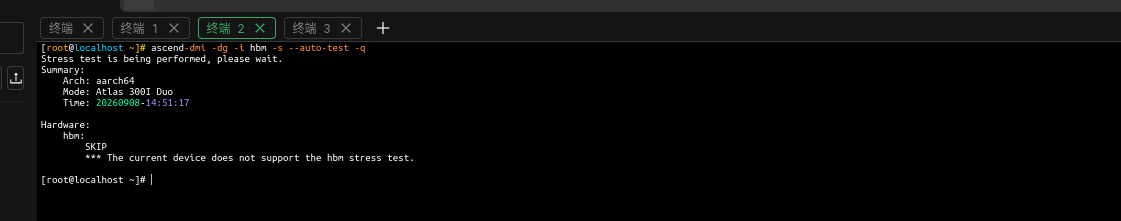

ascend-dmi -dg -i hbm -s --auto-test -q

通过结果可以看出当前产品形态不支持该项检测。

故障检查项说明
参数说明
PASS一键式片上内存压测诊断通过，无异常。
EMERGENCY_WARN历史多比特隔离页数及设备隔离行过多，告警NPU芯片健康管理故障码为0x80E18402，建议更换备件。
相同Stack及PC内的隔离行处于不同Bank的数量 ≥ 4，当前设备运行存在高风险，建议更换备件。
相同Stack、相同Sid及不同PC内的隔离行 ≥ 4，当前设备运行存在高风险，建议更换备件。
相同Stack、Sid、PC及Bank内的隔离行 ＞16，当前设备运行存在高风险，建议更换备件。
相同Stack、Sid、PC及Bank内，排除4bit及以内相邻的错误地址，其他不同地址的数量 ＞ 5，当前设备运行存在高风险，建议更换备件。
压测过程中连续3次有隔离页增加。
SKIP当前产品形态不支持该项检测。
FAIL一键式片上内存压测诊断执行失败，请联系华为工程师处理或参考FAQ进行定位。

4.5 功耗测试（-p）

功耗测试是通过运行单算子模型来检测整卡的功耗信息。

# 功耗测试命令的可用参数查询
ascend-dmi -p -h
# 以默认参数执行功耗测试为例（此时算子运算类型为fp16）
ascend-dmi -p
# 以算子运算类型为int8
ascend-dmi -p -t int8
# 以执行时间为60s，信息的打印间隔时间为5s，屏幕的输出模式为清除历史记录为例。
ascend-dmi -p --dur 60 --it 5 --pm refresh
# 以执行功耗测试，且指定压测类型为edp为例
ascend-dmi -p -pt edp -q

4.6 日志收集

如遇到异常，使用 ToolBox 日志工具收集信息，用于问题定位：

ascend‑dmi --logcollect

5. 常见现象

  1. 算力远低于标称值
  • 检查 npu‑smi 查看是否温度过高降频；确认散热；确认固件驱动版本匹配；确认无其他进程占用 NPU。
  1. 带宽性能偏低
  • BIOS 确认 PCIe 模式为最高速率；物理插槽更换；多卡检查 HCCS 线缆连接；升级 HDK 固件。
  1. 信号质量--sq指标不达标
  • 硬件链路问题，优先重新插卡、更换线缆，仍异常联系硬件返修。
  1. 测试中途设备掉线
  • 供电不足、过热、硬件故障，查看 npu‑smi 日志、dmesg。

6. 参考文档

社区官方文档：https://www.hiascend.com/document/detail/zh/mindcluster/71RC1/toolbox/toolboxug/toolboxug_0002.html
