驱动骨架到这里够用了。从今天起点屏。RK3568 能接好几种显示口，但这套系统同一时刻只能把一路当主屏。

背光亮了，画面却停在 U-Boot 那个 logo 上。你摸了一下屏，图标没反应。旁边 HDMI 口若还插着显示器，桌面说不定正跑在那台显示器上，这块真屏只是一块会发热的灯板。

第一反应通常是 panel 型号写错、DCS 序列缺了、时序不对。三种都可能，但开源鸿蒙在 RK3568 上最常见的原因更土：设备树里同时 okay 了两路显示。Linux 上 Weston 可以 LVDS 和 HDMI 一起亮，开源鸿蒙的 composer 不行。谁先向 DRM 注册，谁就被当成主显示。没接的那路若是 simple-panel，它会永远上报 connected，桌面就被渲到空气里。

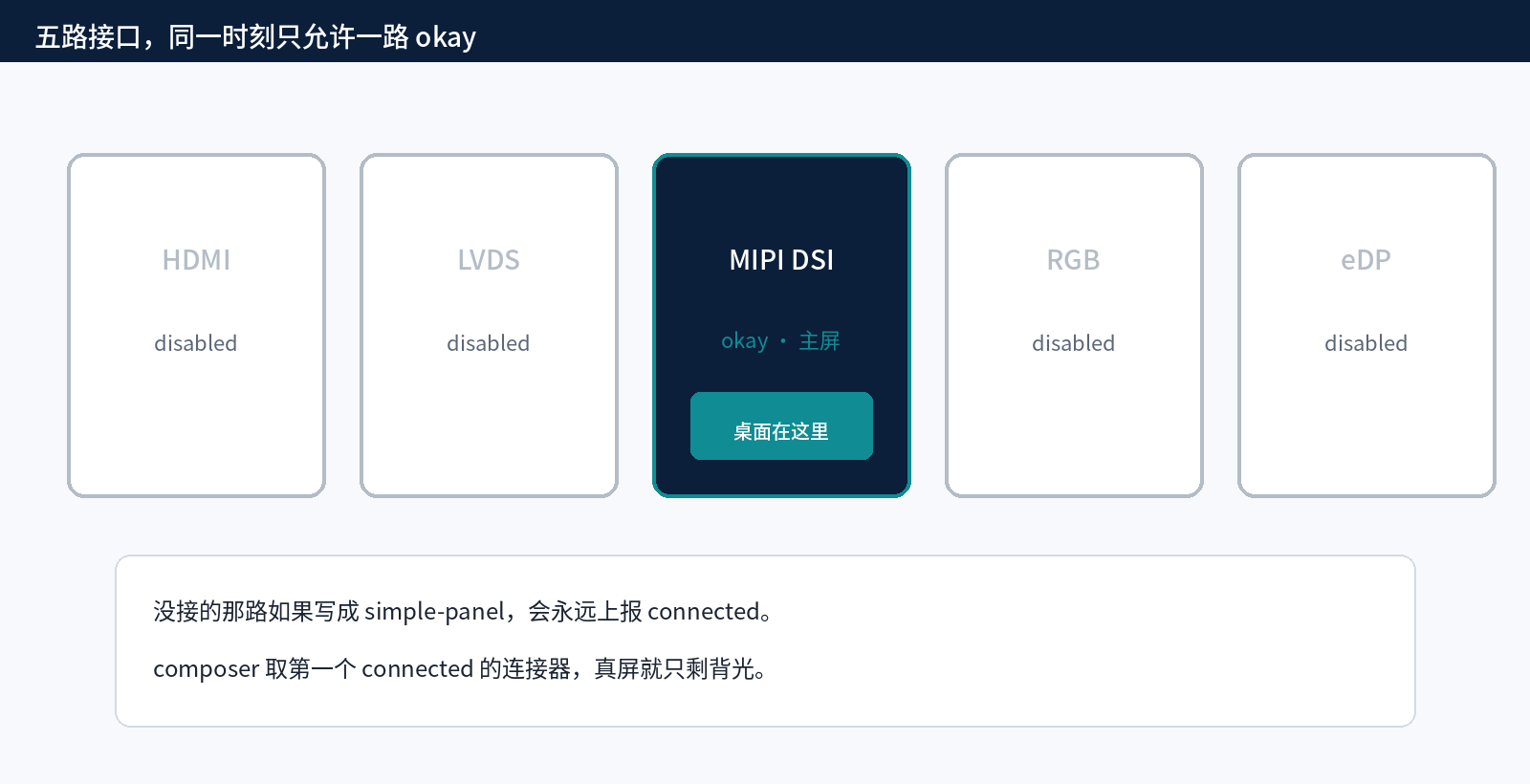

这不是屏的事，是整条显示栈的所有权问题。HDMI、MIPI DSI、LVDS、RGB、eDP、RGB-VGA，同一时刻只允许一路 okay。后面几篇会按接口拆开写。这篇先把「为什么只能亮一块」钉死，否则你改 LVDS 时序、改 HDMI 的 EDID、改 MIPI 的 init sequence，全是在错误的路上加补丁。

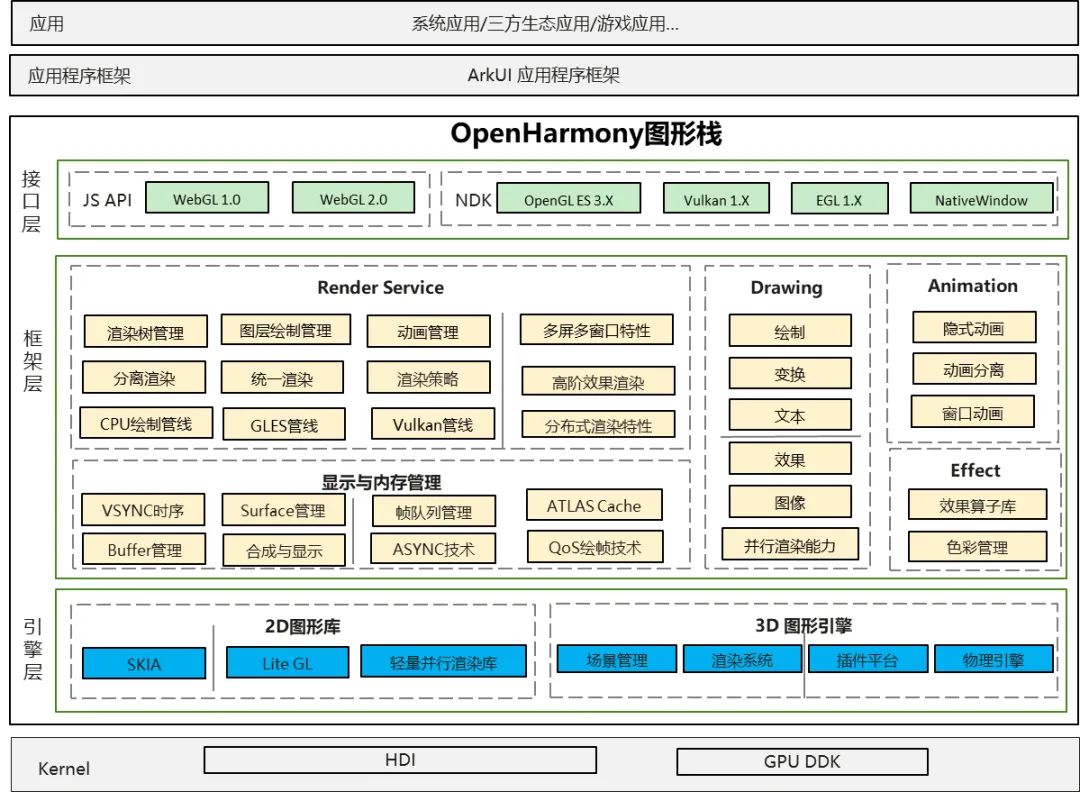

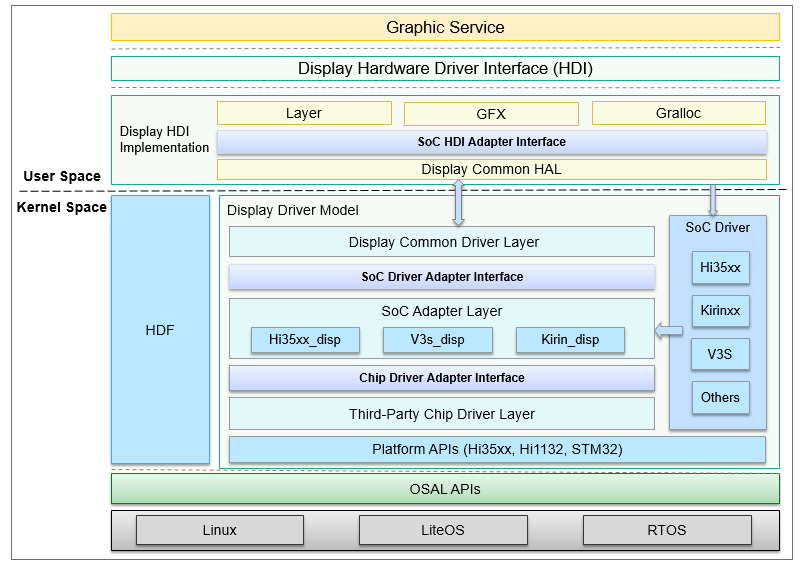

官方两张图对着看。第一张是 HDF 的 Display 模型，第二张是图形子系统。你会在图里看到 composer、HDI、驱动，看不到 VOP2 的 Video Port——那是芯片 DRM 的事，图没画，板上天天咬人。

HDMI 那根线怎么接到连接器上，图放在 HDMI 那篇。MIPI DSI 的发送接收图放在 MIPI 那篇。这篇不靠连线图，靠注册顺序和分区。

产品名按全书约定：rk3568_evb。板级设备树：

device/board/rk/rk3568_evb/kernel/rk3568-evb-linux.dts

厂商配置在 vendor/rk/rk3568_evb/。编译：

./build.sh --product-name rk3568_evb --ccache

你仓库目录名不同，全局替换即可。判断问题的方法不换。

---

现象：真屏只有背光，HDMI 上有桌面

玻璃屏背光亮着，画面停在 logo。HDMI 显示器上桌面在跑。或者反过来：HDMI 无信号，LVDS 上有桌面——你以为要测 HDMI。

原因

开源鸿蒙的 composer 同一时刻只喂一路主显示。DRM 连接器列表里谁先以 connected 出现，谁就被选中。

HDMI 是真热插拔。没插线是 disconnected，插上是 connected。LVDS、RGB、很多 MIPI、很多 eDP 写成 compatible = "simple-panel"。simple-panel 没有 HPD，节点 okay 的那一刻就永远 connected。哪怕排线没插，DRM 也认为有屏。

rockchip-drm 把 VOP、HDMI、LVDS、DSI 当 component 绑。LVDS 常常比 DSI 早零点几秒完成绑定。composer 取列表第一个 connected 的连接器。于是 MIPI 屏背光亮着（enable-gpio 被 panel 点了），画面停在 U-Boot logo（内核曾在这块屏上画过，后来主显示切走了），桌面渲到 LVDS-1 上，那头没接屏。

bootanimation 的 ready / finished 照样打出来，因为渲染栈认为自己成功提交了帧。串口看起来「显示已经好了」。人眼看真屏，只有 logo。

Linux 的 Weston 可以 LVDS-1 和 DSI-1 一起 enable。拿 Linux 日志当「两块屏都该亮」会误判。开源鸿蒙不是 Weston。

RGB 和 RGB-VGA 抢同一组 LCDC 管脚，更不是两路同亮。eDP 和 RGB 在 Linux 镜像里有时双开当扩展桌面，开源鸿蒙不要学。

代码：同一时刻只 okay 一路

切换必须成对。四件套是：

1. panel 节点（lvds-panel / tft-lcd-panel / DSI 里的 panel@0 / edp-panel）
2. 控制器（&lvds / &hdmi / &dsi1 / &rgb / &edp）
3. 入口（&lvds_in_vp2 / &hdmi_in_vp0 / &dsi1_in_vp1 / &rgb_in_vp2 / &edp_in_vp0）
4. 路由（&route_lvds / &route_hdmi / &route_dsi1 / &route_rgb / &route_edp）

忘关 &hdmi，是 MIPI 或 LVDS 只亮背光的头号原因。HDMI 控制器 okay 了，连接器一旦 connected，composer 优先跟它走。真屏的 panel 驱动照样 probe、背光照样亮，只是没人往那条 VP 提交桌面帧。

只开 HDMI、其余全关：

&hdmi { status = "okay"; };
&hdmi_in_vp0 { status = "okay"; };
&hdmi_in_vp1 { status = "disabled"; };
&route_hdmi { connect = <&vp0_out_hdmi>; status = "okay"; };

&video_phy0 { status = "disabled"; };
&lvds_in_vp2 { status = "disabled"; };
&lvds { status = "disabled"; };
&route_lvds { status = "disabled"; };
&lvds_panel { status = "disabled"; };

&rgb_in_vp2 { status = "disabled"; };
&rgb { status = "disabled"; };
&route_rgb { status = "disabled"; };
&tft_lcd_panel { status = "disabled"; };

&edp_in_vp0 { status = "disabled"; };
&edp { status = "disabled"; };
&edp_panel { status = "disabled"; };

&dsi1 { status = "disabled"; };
&dsi1_in_vp0 { status = "disabled"; };
&dsi1_in_vp1 { status = "disabled"; };
&route_dsi1 { status = "disabled"; };

&dsi0 { status = "disabled"; };
&dsi0_panel { compatible = "simple-panel-dsi-disabled"; };
&dsi0_in_vp0 { status = "disabled"; };
&dsi0_in_vp1 { status = "disabled"; };
&route_dsi0 { status = "disabled"; };

只开 LVDS：

&video_phy0 { status = "okay"; };
&lvds_in_vp2 { status = "okay"; };
&lvds { status = "okay"; };
&route_lvds { connect = <&vp2_out_lvds>; status = "okay"; };
&lvds_panel { status = "okay"; };

&hdmi { status = "disabled"; };
&hdmi_in_vp0 { status = "disabled"; };
&hdmi_in_vp1 { status = "disabled"; };
&route_hdmi { status = "disabled"; };

&rgb_in_vp2 { status = "disabled"; };
&rgb { status = "disabled"; };
&route_rgb { status = "disabled"; };
&tft_lcd_panel { status = "disabled"; };

&edp_in_vp0 { status = "disabled"; };
&edp { status = "disabled"; };
&edp_panel { status = "disabled"; };

&dsi1 { status = "disabled"; };
&dsi1_in_vp0 { status = "disabled"; };
&dsi1_in_vp1 { status = "disabled"; };
&route_dsi1 { status = "disabled"; };

&dsi0 { status = "disabled"; };
&dsi0_panel { compatible = "simple-panel-dsi-disabled"; };
&dsi0_in_vp0 { status = "disabled"; };
&dsi0_in_vp1 { status = "disabled"; };
&route_dsi0 { status = "disabled"; };

DSI 的 panel 不能只改 status。HDF Display 入口可能做一次 of_find_compatible_node(..., "simple-panel-dsi")。这个查找按字符串走，不一定跳过 disabled 节点。抓住一份你已经关掉的屏，后面 panelManager 空，/dev/dri/card0 可能不建。所以 compatible 改成 simple-panel-dsi-disabled。节点本身不能删，endpoint 还引用着，删了 dtc 报 unresolved reference。

PHY 也要配套。LVDS 用 &video_phy0。切到 RGB 并行时关掉它，否则 PHY 和 RGB 管脚打架。MIPI 常用 &video_phy1。HDMI 有自己的 PHY。切屏时 PHY 不当成第五件套，回头会在 RGB 镜像上留下一个无意义的 LVDS PHY。

&lvds 里还要有 endpoint，指向 panel 的 panel_in_lvds。缺这段，控制器 okay 了也连不上屏。完整节点在 LVDS 那篇。

为什么必须成组？status 是四个独立开关。你关了 &hdmi，忘了 &route_hdmi，路由还指着 VP0。你关了 &lvds_panel，忘了 &lvds，simple-panel 没了，控制器仍可能建一个无 panel 的连接器。四件套一起改。

口和连接器名字对照：

接口	DRM 连接器	常见 VP	panel 写法	热插拔
HDMI	`card0-HDMI-A-1`	VP0	无 simple-panel，走 EDID	有，没插线 = disconnected
MIPI DSI1	`card0-DSI-1`	VP1	`simple-panel-dsi`，带 DCS	无
MIPI DSI0	DSI-0 / DSI-1	VP0/VP1	同上	无
LVDS	`card0-LVDS-1`	VP2	`simple-panel`，无 DCS	无
RGB 并行	`card0-DPI-1`	VP2	`simple-panel`	无
eDP	`card0-eDP-1`	VP0	simple-panel 或带 HPD	看有没有 `hpd-gpios`
RGB-VGA	走 RGB 管脚	VP2	和 RGB 共脚	视 DAC

---

现象：改了 dts，重启屏还是旧的

设备树里 &hdmi 已经 okay，LVDS 已经 disabled。重启以后 /proc/device-tree 里 LVDS 还是 okay。

原因

真正生效的 DTB 是 resource 分区 p4 里的 rk-kernel.dtb，不是 boot_linux 里的 toybrick.dtb。U-Boot 在这块平台上常常从 resource 取出 dtb 再启动内核。你刷 p5 换的是那份不上班的 dtb。

/dev/block/by-name/ 下面那些名字永远指向 eMMC，哪怕你现在从 SD 启动。U-Boot 也常从 eMMC 取 resource 和 boot_linux。从 SD 启动、只刷了 mmcblk1p4，eMMC 的 p4 还是旧的，启动仍走旧树。

dd 写成 /dev/mmcblk1p4。这个路径常常不是块设备，dd 会在 /dev 下新建一个普通文件，返回成功，字节数对，md5 也对，重启画面不变。必须写 /dev/block/mmcblkXpY。

内核 GN 经常不盯 board 目录。你改了 rk3568-evb-linux.dts，ninja 认为内核没变，out/ 里躺着昨天的 resource.img。打包脚本把它拿走，你「编过了」仍是旧 dtb。

代码

刷之前先看介质，不要凭记忆。SD 是 mmcblk1，eMMC 是 mmcblk0，以容量为准。resource = p4，boot_linux = p5。

hdc shell "cat /proc/partitions"
hdc shell "mount | grep ' on / '"
hdc shell "ls -l /dev/block/mmcblk0p4 /dev/block/mmcblk1p4"
hdc shell "ls -l /dev/block/by-name/resource /dev/block/by-name/boot_linux"
hdc shell "ls -l /dev/mmcblk1p4 /dev/block/mmcblk1p4"

/dev/mmcblk1p4 若是普通文件，先删掉。只认 /dev/block/ 那一份 brw。

hdc file send resource.img /data/resource.img
hdc file send boot_linux.img /data/boot_linux.img
hdc shell "dd if=/data/resource.img of=/dev/block/mmcblk1p4 bs=4M conv=fsync"
hdc shell "dd if=/data/resource.img of=/dev/block/mmcblk0p4 bs=4M conv=fsync"
hdc shell "dd if=/data/boot_linux.img of=/dev/block/mmcblk1p5 bs=4M conv=fsync"
hdc shell reboot

SD 启动也写 mmcblk0p4。两块介质的 p4 写成一样，U-Boot 无论读谁都是新树。

主机上先确认 resource 里的 dtb 是新的：

ls -l out/rk3568_evb/packages/phone/images/resource.img
# 解开后：
resource_tool --unpack --image=out/rk3568_evb/packages/phone/images/resource.img
dtc -I dtb -O dts -o /tmp/now.dts rk-kernel.dtb
grep -n 'hdmi\|lvds-panel\|simple-panel-dsi\|clock-frequency' /tmp/now.dts | head -50

resource 是 RSCE 包，里面至少有 rk-kernel.dtb、logo.bmp、logo_kernel.bmp。logo.bmp 换了但 dtb 没换，开机画面变、屏口不变。旧 resource.img 躺在 out/ 里会被直接拿走，改 dts 之后要删：

rm -rf out/kernel/checkpoint
rm -f out/kernel/src_tmp/linux-5.10/resource.img
rm -f out/rk3568_evb/packages/phone/images/resource.img
./build.sh --product-name rk3568_evb --ccache

板上验收生效的是哪一份树：

hdc shell "cat /proc/device-tree/lvds-panel/status; echo"
hdc shell "find /proc/device-tree -name compatible | xargs grep -a simple-panel"
hdc shell "find /proc/device-tree -iname '*hdmi*' | head"

status 是带结尾空字符的原始属性，cat 之后要自己加个换行。和你刚改的 dts 对不上，就是刷错分区或刷错介质。

---

现象：卡在 logo，串口还能敲命令

屏上停着 U-Boot 或内核 logo。hdc 已经能连。你开始改 panel 时序。

原因

先把两个「亮」分开。它们看起来都是屏上有东西，出事的层完全不同。

上电之后，U-Boot 按自己那份设备树把 VOP 打开，把 logo.bmp 踢到帧缓冲。内核接棒，DRM 起来，可能再刷一张 logo_kernel.bmp。串口看到：

[drm] Initialized rockchip 1.0.0 ...

再加上 /dev/dri/card0 出现，内核显示已经活了。logo 能停在屏上，说明 VP、PHY、连接器、时序至少跑通了一路。

桌面是另一件事。应用画到 Surface，RenderService 合成，HDF 的 Display 把层交给用户态 composer，composer 再通过 HDI 把帧提交给 DRM。哪一个进程没起来，屏就停在最后那张内核 logo 上。你盯着 logo 改 panel 时序，改一百次也还是那张图。

所以看见「卡 logo」先问：[drm] Initialized 出现过没有？

从没出现，才是内核显示没起来。VOP 没绑上、输出组件没到齐、设备树把唯一的屏口关掉了。/dev/dri/card0 往往也不在。display-subsystem bound fe040000.vop 反复出现，说明 VOP 等组件，输出侧没到齐。

出现过，logo 也在，卡的是用户态。常见三条。SystemUI / Launcher 没起来，窗口服务器没有层可交。hap 没签名，BMS 首启拒装，SystemUI 静默缺席，HWC 的 layer map 就是空的，composer 刷 layer map is empty, drop this frame。RenderService 自己退了，255 先查 vendor 的 GPU / composer so。plane 分给了 disabled 的 VP，summary 里 ACTIVE 的 VP 下面没有 overlay。

还有第三层：桌面其实起来了，屏被关掉。串口有 bootanimation.finished，有 wms.fullscreen.ready。dmesg 里 blank=4、display off。这是电源管理的超时休眠源。首启在装一堆应用，没人点屏，计时器走到就 blank。power-shell wakeup 能唤醒的话，显示栈是好的。真正被加载的配置在 /system/etc/power_config/power_suspend.json，往 /vendor 放一份盖不住。

第四层：你看的那块屏根本不是主显示。simple-panel 抢主显示，第一节写过。

还有一个不是休眠、也黑屏的：regulator late cleanup。LVDS 供电节点只有 regulator-boot-on、没有 consumer，大约 37 秒内核把「没人用的 boot-on 电源」关掉。dmesg 出现 vcc3v3_lcd_lvds: disabling。这是 LVDS 那篇的主角，HDMI 遇不到。

failed to init overlay plane Cluster0-win0 这种字，能出桌面的镜像里也有，不出桌面的镜像里也有。它不是判据。VOP2 的 Cluster plane 在这块芯片上经常 init 失败，驱动会退到 Smart / ESMART。别被它带去改 cursor、改 plane 掩码，除非你已经证明 VP 把唯一能用的 plane 分给了一个 disabled 的 Video Port。

代码

hdc shell "dmesg | grep -iE '\\[drm\\] Initialized|rockchip-drm|vop|simple-panel'"
hdc shell "ls -l /dev/dri/"
hdc shell "pidof render_service composer_host"
hdc shell "hidumper -s RenderService | head -80"
hdc shell "hilog | grep -iE 'RenderService|composer|layer map|dlopen|255|blank'"
hdc shell "power-shell wakeup"

[drm] Initialized 没有：查四件套、PHY、endpoint、HDF 有没有误抓 DSI panel。不要查 SystemUI。

有 Initialized、pidof render_service 为空：查 so 和 hilog，不要改 porch。

pid 在、屏黑：先 wakeup。醒了就是超时。不醒，看 summary 是不是扫错连接器，再看 37 秒有没有 disabling。

---

现象：render_service 退 255，DRM 是好的

有 logo，有 card0，桌面永远出不来。hilog 里进程退出码 255，夹着 dlopen 失败。

原因

GPU 不在显示线的中间，在旁边。Mali 提供 GLES，RenderService 拿它画 UI。缺 Mali 的 so，RenderService 起不来，DRM 仍然可以显示内核 logo。所以「有 logo 没桌面」和「连 logo 都没有」必须分开查。

vendor 分区里这几份库，少一个都可能让 render_service 以 255 退出：

libdisplay_composer_vdi_impl.z.so
libdisplay_gfx.z.so
libdisplay_composer_vendor.z.so
libdisplay_buffer_vdi_impl.z.so
librga.z.so
libmali-bifrost-g52-g2p0-ohos.so

缺的原因通常不是没编译，是板级 vendor/rk/rk3568_evb/config.json 没声明 rockchip_products 这一类部件。部件没进产品清单，install 阶段不会把 so 拷进 vendor.img。编是成功的，包是缺的。

代码

hdc shell "ls -l /vendor/lib/libdisplay_composer_vdi_impl.z.so"
hdc shell "ls /vendor/lib/chipsetsdk/ | grep -iE 'mali|rga|display'"
hdc shell "pidof render_service"
hdc shell "hilog | grep -iE 'render_service|dlopen|255'"

文件不在，重打 vendor，不要改 dts。config.json 里要让芯片的 composer / RGA / Mali 被产品认领。drivers_peripheral_display_vdi_default 那种通用实现不要和芯片实现抢。文件在、进程仍退，hilog 里 dlopen 的名字会告诉你还缺哪一个。

---

现象：三个 Video Port，亮错了那个

summary 里 VP0 是 ACTIVE，你接的是 LVDS。或者 VP2 ACTIVE，plane 却写在一个 DISABLED 的 VP 下面。

原因

RK3568 的显示控制器叫 VOP2。不要把它理解成「一块屏的驱动」。它是一个能同时开好几路扫描输出的引擎，每路叫 Video Port。这块芯片常见三个：

Video Port	常被接到	备注
VP0	HDMI、eDP、有时 DSI	带宽最大，4K 级优先用它
VP1	MIPI DSI	竖屏面板常见走这里
VP2	LVDS、RGB 并行	这块底板的 LVDS 1024×600 走 VP2

每个 VP 是 DRM 意义上的 CRTC。连接器通过 in_vp 和 route 接到某一个 VP 上：

&hdmi_in_vp0 { status = "okay"; };
&route_hdmi { connect = <&vp0_out_hdmi>; status = "okay"; };

读成人话：HDMI 这个连接器，从 VP0 的出口接出来。in_vp1 若也 okay，同一连接器挂两个入口，路由会乱。HDMI 那篇把 VP0 打开、VP1 关掉，原因在这里。

VP 上面铺的是 plane。VOP2 的 plane 分几档。Cluster 能做缩放、AFBC，适合当主 UI 层，这块芯片上经常 failed to init overlay plane，失败就别用。ESMART / Smart 是普通 overlay，桌面、开机动画最后都落在这些上面。

plane 要分给某个 VP。分给一个 disabled 的 VP，等于把能画的层挂到一条不通电的扫描线上。composer 去提交帧，硬件不扫，屏上还是 U-Boot 留下的那张图。debugfs 的 summary 里能看见某个 VP 是 ACTIVE、plane 却写在另一个 DISABLED 的 VP 下面——这才是 plane 分配出问题，不是那行 Cluster 初始化失败。

有的设备树会给 VP 写 cursor-win-id，指到 Cluster0：

&vp0 {
    cursor-win-id = <ROCKCHIP_VOP2_CLUSTER0>;
};
&vp1 {
    cursor-win-id = <ROCKCHIP_VOP2_CLUSTER1>;
};

Cluster 没起来，光标 plane 就是空的，连带把主 plane 的分配搞乱。公版能出桌面的 DTB 往往根本不写这两行。你要对着一份能进桌面的 DTB 做 diff，先看 vop@fe040000 下面是不是多了 cursor。多了就删，不要发明一套 plane 掩码。

带宽也要认。三个 VP 同时扫描高分辨率，PLL 和总线会撑不住。开源鸿蒙这边反正只开一路，带宽不是主矛盾。主矛盾是 composer 只认一个主显示。

图形那张官方图从上往下，落到这块 RK3568 上是这样走的：

ArkTS / Ability
    → 窗口 / RenderService          （用户态，system 分区）
        → HDI Display
            → composer_host           （用户态，vendor 分区的 so）
                → /dev/dri/card0      （DRM/KMS 节点）
                    → VOP2
                        VP0 / VP1 / VP2
                            → HDMI PHY / MIPI DPHY / LVDS PHY / RGB 并行
                                → 连接器或屏

HDF Display 模型卡在「HDI 到 DRM」这一截。panel 入口有时还要在内核里被 HDF 用 of_find_compatible_node 找一遍。找不到，/dev/dri/card0 都可能不建。MIPI 那路的 simple-panel-dsi 尤其容易踩。

---

/sys/class/drm/ 每个文件管什么

验收命令里那一串 cat，拆开看才不会误判。

card0 是 DRM 设备。card0/device/uevent 能看到驱动名。Mali 的 render 节点是 renderD128 一类，那是 GPU，不是连接器。桌面没有，去查 card0，不要去查 renderD。

card0-HDMI-A-1、card0-LVDS-1、card0-DSI-1、card0-DPI-1、card0-eDP-1 是连接器。名字由驱动登记，板子没接的口只要 dts okay，simple-panel 也会出现。目录里有 LVDS-1 不表示玻璃插着。

每个连接器下面常见：

status     connected / disconnected
enabled    enabled / disabled
modes      可用模式列表
edid       二进制 EDID，HDMI 才有意义

status 对 HDMI 是 HPD。对 simple-panel 永远是 connected。所以 LVDS 的验收不能停在 status。

enabled 表示有没有被某个 CRTC 用着。connected 且 enabled=disabled，就是「插头在，主显示不是它」。回去看 summary 的 ACTIVE 是谁。

modes 对 HDMI 来自 EDID，对 LVDS 来自 dts 的 display-timings。LVDS 的 modes 里有 1024x600，只说明驱动拿了这份 timing，不证明排线插着。

debugfs 的 summary 把 VP、connector、时钟写在一起，是唯一一张「现在到底在扫谁」的表。/sys/class/drm/ 是零件柜，summary 是装配图。两份都要。

hdc shell "ls -l /sys/class/drm/"
hdc shell "for n in /sys/class/drm/card0-*; do echo ==== \$n; echo -n status=; cat \$n/status; echo -n enabled=; cat \$n/enabled; echo; done"
hdc shell "mount -t debugfs none /sys/kernel/debug 2>/dev/null"
hdc shell "cat /sys/kernel/debug/dri/0/summary"
hdc shell "hidumper -s RenderService | head -40"

hidumper 没有输出、pidof render_service 为空，零件柜再漂亮也没有桌面。那是用户态，回头查 so 和签名。

只开 HDMI、显示器已插好时，你希望看到：

/sys/class/drm/card0-HDMI-A-1/status   = connected
/sys/class/drm/card0-HDMI-A-1/enabled  = enabled
summary 里 VP0 ACTIVE，connector HDMI-A-1

只开 LVDS 时，你希望看到：

summary 里 VP2 ACTIVE，connector LVDS-1，clk 约 51200
U-Boot 阶段有：VOP update mode to: 1024x600p0, type: LVDS0 for VP2

LVDS-1 的 status 是 connected 只能当「驱动认为有屏」，不能当「这块玻璃在」。时钟对了，才算扫的是这条 LVDS。

HDMI 的分辨率跟显示器走，modes 文件里会列出 EDID 给的模式。不要因为 LVDS 是 1024×600，就在 HDMI 的设备树里写死同一组 timing。写死了，遇到 1080p 显示器不是黑就是居中一块小屏。

---

验收：先认盘，再认连接器，再认合成

下面这组命令按顺序跑。跳过 partitions 直接 dd，是把镜像写成普通文件的最快办法。

# 1. 介质。mmcblk0 一般是 eMMC，mmcblk1 一般是 SD。以容量为准，不要背。
hdc shell "cat /proc/partitions"
hdc shell "mount | grep ' on / '"
hdc shell "ls -l /dev/block/by-name/resource /dev/block/by-name/boot_linux"

# 2. 内核显示有没有起来
hdc shell "dmesg | grep -iE '\\[drm\\] Initialized|rockchip-drm|vop'"
hdc shell "ls -l /dev/dri/"
hdc shell "cat /sys/class/drm/card0/device/uevent"

# 3. 连接器清单。HDMI 看 status；LVDS/DPI/DSI 的 connected 不可全信
hdc shell "ls /sys/class/drm/"
hdc shell "for n in /sys/class/drm/card0-*; do echo ==== \$n; cat \$n/status 2>/dev/null; cat \$n/enabled 2>/dev/null; echo; done"

# 4. 真正扫的是哪一路、时钟多少
hdc shell "mount -t debugfs none /sys/kernel/debug"
hdc shell "cat /sys/kernel/debug/dri/0/summary"

# 5. 设备树是不是你刚刷的那份
hdc shell "cat /proc/device-tree/compatible; echo"
hdc shell "cat /proc/device-tree/lvds-panel/status; echo"

# 6. 用户态合成还活着吗
hdc shell "pidof render_service composer_host"
hdc shell "hidumper -s RenderService | head -80"
hdc shell "hilog | grep -iE 'RenderService|composer|layer map|dlopen'"

改屏之前的顺序。以后从 HDMI 切到 LVDS、从 LVDS 切到 RGB，按这个走，少走两天假成功。

先改 rk3568-evb-linux.dts 的四件套和 PHY，panel 时序按目标屏那篇的数字钉死。HDMI 不要写死 1024×600。DSI 的 compatible 该改就改。

再改触摸。HDF 的 input_config.hcs 里 solutionX / solutionY 跟逻辑分辨率走。LVDS、RGB 常见 1024×600；MIPI 常见 800×1280。只改屏不改触摸，划起来整块玻璃是歪的。内核那颗 gt911@5d 或 touchscreen@38 保持 disabled，总线留给 HDF。HDF 那篇写过抢总线。

然后清内核 checkpoint，重打 dtb 和 resource，顺手重打 boot_linux。Image 里用 strings 或 grep -a 确认新 compatible、新时钟出现过。

刷机先 cat /proc/partitions。resource 写 /dev/block/mmcblkXp4，boot_linux 写 p5。SD 启动也写 eMMC 的 p4。路径带 block。

起来之后用 summary 对 VP、connector、clk。对不上就不要进应用。对上了再看 RenderService 和触摸。

---

现象对照

表当听诊器。对上现象再动手，别按行号从上改到下。

现象	先查	常见原因
真屏只有背光，logo 不动，旁边 HDMI 有桌面	`dri/0/summary` 的 connector	`&hdmi` 没关，HDMI 抢主显示
真屏只有背光，没插 HDMI	是否还有另一路 simple-panel okay	LVDS/RGB/DSI 谁先注册谁赢
改了 dts，重启屏还是旧的	`/proc/device-tree`；刷的是 p4 还是 p5	生效 DTB 在 resource，只刷了 boot_linux
dd 成功、md5 对、画面不变	`ls -l /dev/block/mmcblkXpY`	写成了 `/dev/mmcblkXpY`，建了普通文件
SD 启动、刷了 mmcblk1p4 仍旧	`by-name` 指向谁；U-Boot 从哪取 resource	U-Boot 读了 eMMC 的 p4
`[drm] Initialized` 从不出现	四件套、PHY、endpoint	内核显示没起来，不是 SystemUI
有 Initialized，有 logo，无桌面	`pidof render_service`；hap 签名；layer map	用户态合成，不是 panel 时序
`failed to init overlay plane`	能不能出桌面的旧镜像是否也有这行	经常是红鲱鱼
`render_service` 退 255	vendor 里 mali / composer 的 so	config.json 没声明 rockchip_products
约 22 秒后黑屏，hdc 还在	`power-shell wakeup`；hilog 的 blank	电源超时关屏
约 37 秒后黑屏，有 `disabling`	regulator 有没有 always-on / consumer	LVDS 供电被 late cleanup 关掉
桌面出来是竖的一条	窗口取向、触摸 HCS 的 solutionX/Y	显示几何和触摸几何不是同一份配置
Linux 镜像双屏都亮，开源鸿蒙只亮一块	——	预期行为，不是回归
Cluster 失败且 cursor-win-id 指 Cluster	和能进桌面的 dtb 做 diff	删掉 cursor-win-id

最后一行单独说一句。你拿厂商 Linux 的 Weston 当对照，会觉得开源鸿蒙「少亮了一块屏」。Weston 按连接器列表扩展桌面。开源鸿蒙标准系统的 composer 按单主显示设计。不要把 Linux 的双开 DTS 原样抄过来。抄过来的结果不是双屏，是真屏停 logo。

横竖屏是窗口层的事。应用请求竖屏、合成按 600×1024 排，触摸却按 1024×600 报，点就会飞。显示和触摸要一起改。

HDMI 物理口怎么接、EDID 怎么看、黑屏时线插错会怎样，下一篇只谈这一路。LVDS 的 51.2 MHz 和 37 秒断电，再下一篇。MIPI 的 DCS、RGB 的管脚裁剪、eDP 的 HPD，各自一篇。这篇只把「四选一」和「刷哪张分区」放到你会反射的位置。

反射是这两句。同一时刻只 okay 一路；忘关的那路如果是 simple-panel，它会谎称自己还在。改显示刷 p4，只刷 p5 是在跟一份不上班的 dtb 较劲。

---

现象：U-Boot 有 logo，内核起来之后花了或黑了

两边用的不是同一份设备树。U-Boot 有自己的 dtb，内核用 resource 里的 rk-kernel.dtb。U-Boot 打出 type: LVDS0 for VP2，只能证明 U-Boot 那份树开了 LVDS。内核若仍开着 HDMI，会出现「有过画面，进系统没了」。

反过来也成立。你把内核 dts 改成 LVDS，没刷 p4，U-Boot 继续按旧树在 LVDS 上画 logo，内核切到 HDMI，玻璃停在最后一张 U-Boot 图上。人眼以为内核显示没起来，其实内核在另一口上扫。

所以 U-Boot 那行是旁证，不是内核验收。内核验收永远是 /proc/device-tree 加 dri/0/summary。两份树都要开同一路，切屏才干净。U-Boot 的 dtb 若暂时改不了，至少保证内核四件套和物理屏一致，不要让内核去扫一根空的 HDMI。

resource 里的 logo.bmp 是 U-Boot 画的，logo_kernel.bmp 是内核 DRM 起来后可能再刷的。换 logo 刷 p4 即可，不必动内核 Image。换屏口必须换 dtb，logo 顺便打进同一个 resource。两件事不要拆成「我只换了 logo 怎么屏口也变了」——你刷的是整包 p4。

hdc shell "dmesg | grep -iE 'VOP update mode|type: LVDS|type: HDMI|Initialized'"
hdc shell "cat /proc/device-tree/lvds-panel/status; echo"
hdc shell "cat /sys/kernel/debug/dri/0/summary"

U-Boot 说 LVDS、summary 说 HDMI-A-1，就是两份树在打架。先刷 p4。

---

现象：RGB 和 VGA 一起 okay，脚乱了

RGB 并行屏和 RGB-VGA 不是两个独立控制器。VGA 插座常常是 RGB 管脚后面接一颗 DAC。同一组 LCDC 脚，不能既喂玻璃又喂 VGA。设备树里 &rgb 打开一次就够，再给 VGA 写一个 simple-panel，等于两颗永远 connected 的连接器抢 VP2。

GPIO3_C3 在 LVDS 上是 panel 使能，在 RGB 上可能是 DEN。两路同时 okay，pinctrl 后写的赢，先写的那路使能脚变成别的功能。LVDS 看起来「控制器 okay 了但不亮」，其实脚已经不是 GPIO。

切镜像时把不用的那路 panel、控制器、route、in_vp 全部 disabled，pinctrl 只留当前这一路。不要靠「后注册的赢」这种时序运气。

eDP 走 VP0，RGB 走 VP2，看起来不抢 VP。Linux 上有人双开当扩展桌面。开源鸿蒙 composer 只认一个主显示，双开的结果仍然是一块屏停 logo。eDP 那篇会写 HPD。这里只要记住：开 RGB 就关 eDP，开 eDP 就关 RGB。

---

hidumper 和 layer map 怎么读

hidumper -s RenderService 能看到层的尺寸。你希望主层是当前屏的逻辑分辨率：LVDS / RGB 常见 1024×600，HDMI 常见 1920×1080，MIPI 常见 800×1280。看到 720×1280 而屏是 1024×600，窗口取向或产品配置还按竖屏手机走。那不是 timing 错。

composer 日志刷 layer map is empty, drop this frame，表示有合成进程，但窗口服务器没有交出任何层。SystemUI 没起来、Launcher 被 BMS 拒装，都会这样。屏上停着内核 logo，summary 里 planes_changed=0，VP 还在扫开机那张 fb。

hdc shell "hidumper -s RenderService | grep -iE '1024|600|1920|1080|720|1280|layer'"
hdc shell "hilog | grep -i 'layer map is empty'"
hdc shell "bm dump -n | grep -iE 'SystemUI|Launcher'"

有层、有正确分辨率、屏仍黑：回到 DRM 侧，看 summary 扫的是哪一个连接器。没有层：不要改 dts，去查签名和进程。

改屏之前把触摸几何一起改。HDF input_config.hcs 的 solutionX / solutionY 必须跟逻辑分辨率一致。只改屏不改触摸，划起来整块玻璃是歪的。内核 gt911@5d、touchscreen@38 保持 disabled。

---

从应用画到管脚，中间哪一层死了

图形那张官方图从上往下是 ArkTS、窗口、RenderService、HDI、composer。落到这块 RK3568 还要再往下走 DRM、VOP2、PHY、连接器。每一层的死法不一样，用药不一样。

应用没画：Ability 没起来，窗口服务器空。hap 签名拒装走这里。

RenderService 没画：缺 Mali / composer 的 so，进程退 255。vendor 的 config.json 没声明 rockchip_products 走这里。

composer 没提交：layer map empty。SystemUI 缺席走这里。

DRM 没扫：没有 [drm] Initialized，没有 card0。四件套、PHY、HDF 误抓 DSI 走这里。

扫错口：有 Initialized，summary 的 connector 不是你眼前这块屏。simple-panel 抢主显示走这里。

扫对了但玻璃没电：37 秒 disabling，LVDS 那篇。HDMI 遇不到。

扫对了但被 blank：blank=4，wakeup 能救。电源超时走这里。

把这张清单贴在显示器边上。卡 logo 时从下往上问：有没有 Initialized，summary 扫谁，pidof 有没有号，wakeup 能不能醒。问完再动手，少改三次 porch。

编产品时 vendor/rk/rk3568_evb/config.json 要把芯片显示部件写进去。不写，so 会编，不会进 vendor.img。查：

hdc shell "ls -l /vendor/lib/libdisplay_composer_vdi_impl.z.so"
hdc shell "ls /vendor/lib/chipsetsdk/ | grep -iE 'mali|rga|display'"

文件不在，重打 vendor。文件在、进程仍退，hilog 的 dlopen 会点名。

内核配置三处同步。CONFIG_DRM_ROCKCHIP、HDMI / LVDS 相关开关，写在 source defconfig、out 里那份、build_kernel.sh 里拷进去的那份。缺一处，下次重建丢配置，连接器节点写得再漂亮也没有 card0-HDMI-A-1。新 Image 里 grep -a 能搜到驱动字符串，再刷。

改 dts 不一定要全量用户态。system / vendor 已经能进桌面时，只换显示，刷 resource + boot_linux 就够。缺 GPU 库是另一张镜像的事，和这次切屏口无关。

GN 不盯 board 目录。改 device/board/rk/rk3568_evb/kernel/rk3568-evb-linux.dts 之后删 checkpoint，让 build_kernel.sh 把 dts 拷进内核树再编 dtb。只碰显示开关时不必重编 vmlinux，但 resource.img 必须重打。

rm -rf out/kernel/checkpoint
rm -f out/rk3568_evb/packages/phone/images/resource.img
./build.sh --product-name rk3568_evb --ccache

主机 dtc 反编译，看到你改的 status 再送上板。看不到，编的是旧树。

by-name 永远指 eMMC。ls -l /dev/block/by-name/resource 指向 mmcblk0p4 时，从 SD 启动写 by-name 就是在写 eMMC。这不一定错，因为 U-Boot 可能正是读 eMMC。但你要知道自己在写哪块芯片。保险做法：p4 写两块介质，路径都带 /dev/block/。

---

活着的树从哪读

/proc/device-tree 是内核解开的那份。改显示之后第一件事不是看屏，是对这棵树。

hdc shell "tr -d '\0' < /proc/device-tree/lvds-panel/status; echo"
hdc shell "find /proc/device-tree -iname '*hdmi*' -o -iname '*lvds*' | head -20"
hdc shell "find /proc/device-tree -name clock-frequency | head"

status 属性带结尾的 \0，cat 会把下一行粘上。tr -d '\0' 之后 okay / disabled 一眼能看出来。和你刚改的 dts 对不上，刷错分区或刷错介质，后面所有 drm 命令都是在盘一份旧树。

/sys/firmware/devicetree/base 和 /proc/device-tree 是同一棵。你更熟哪条路用哪条。不要去 boot_linux 的 ext2 里翻 toybrick.dtb 来证明「我刷过了」——那份不上班。

---

系列第 16 篇　·　芯片：瑞芯微 RK3568　·　OpenHarmony 4.1（API 11）　·　Linux 5.10
