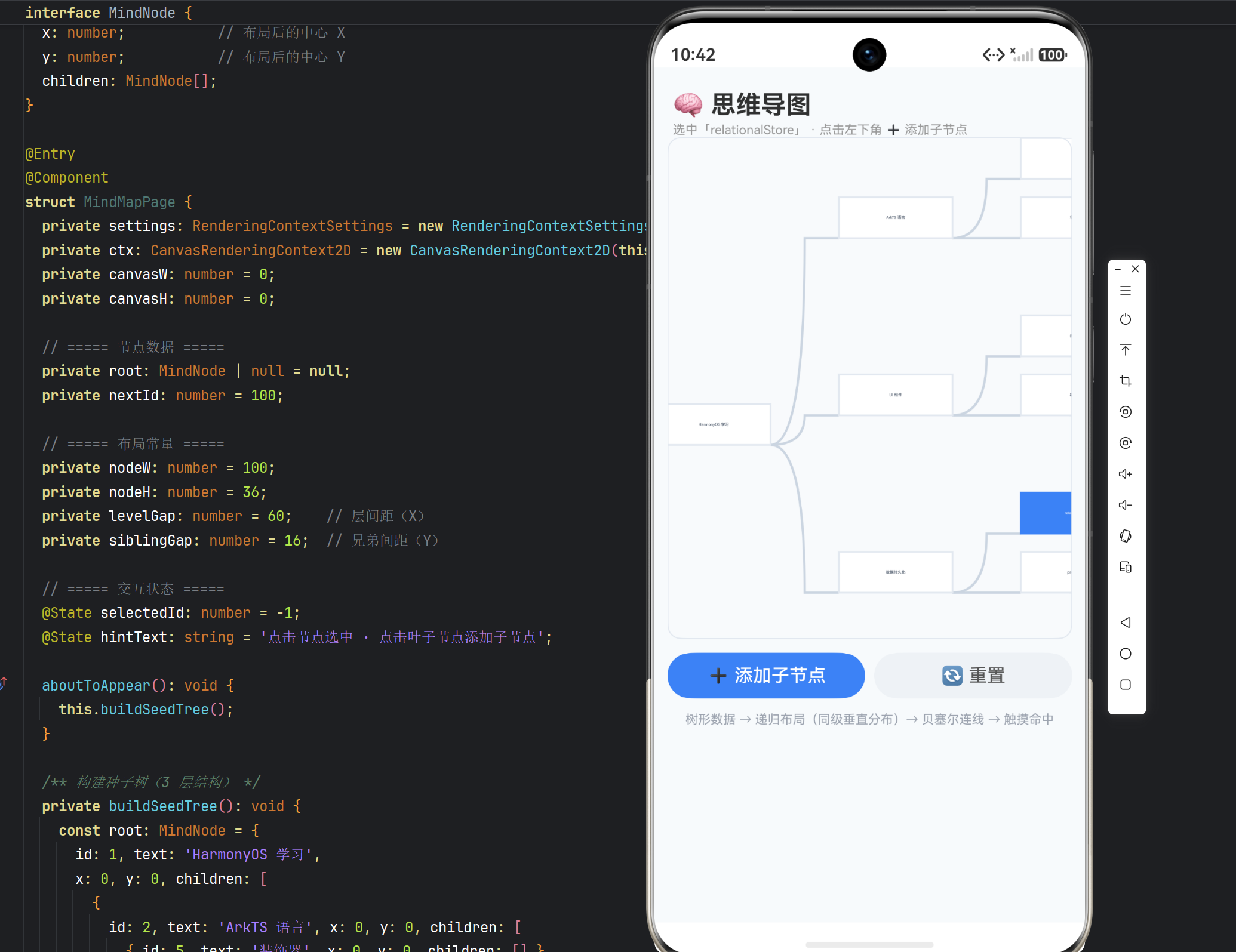

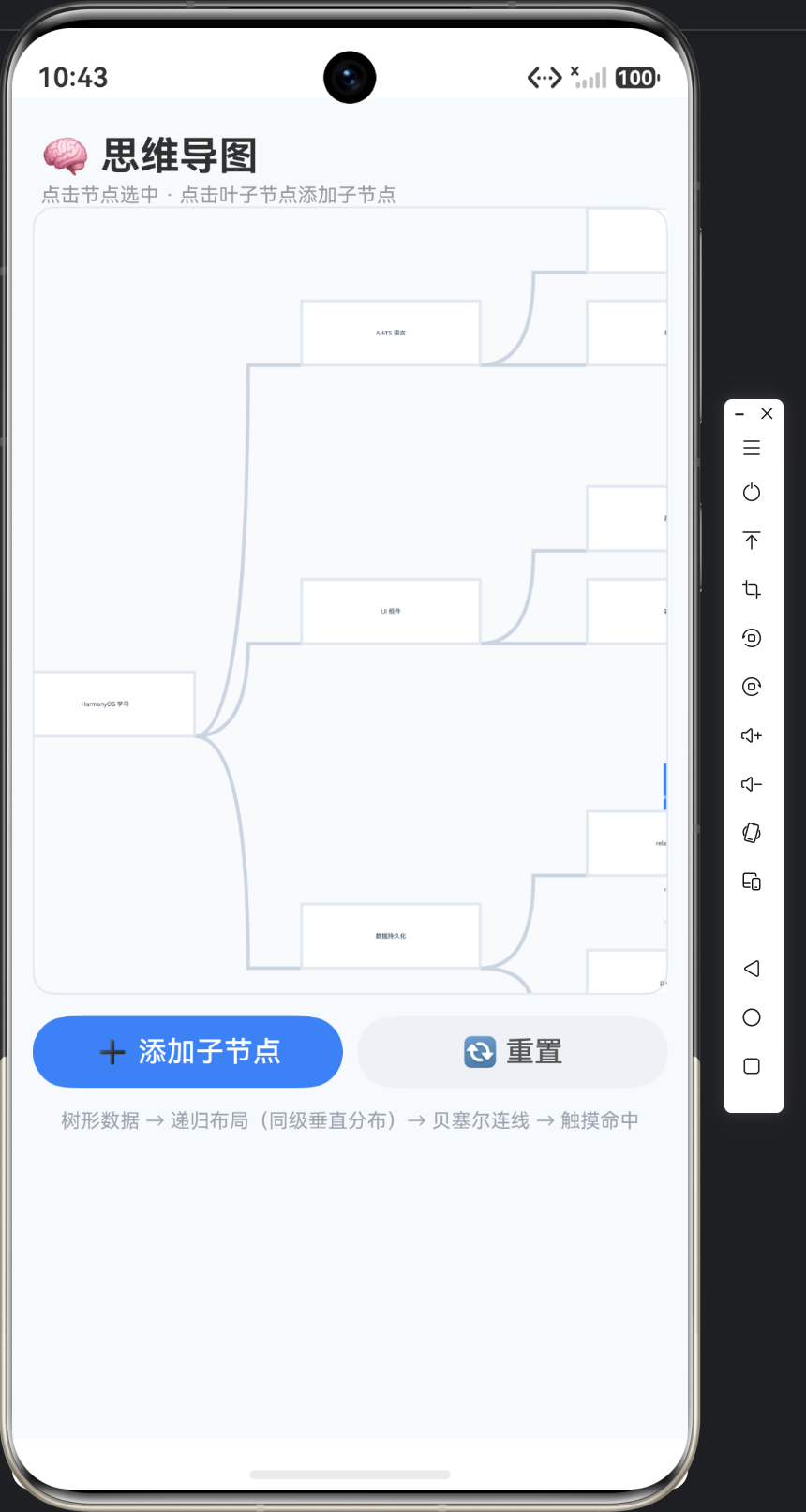

在这里插入图片描述

实例：思维导图（Mind Map）｜技术：树形数据模型、递归布局算法、贝塞尔连线、触摸命中检测

一、为什么选思维导图

1.1 从"数据图表"到"结构图表"

前几篇的图表（23 基础图表、36 K 线）都是"数值可视化"——把数字映射成几何形状。思维导图是"结构可视化"——把树形关系（父子、层级）可视化。两类图表的差异：

维度	数值图表	思维导图
数据	数组（值序列）	树（节点 + 子节点）
布局	坐标轴映射	递归布局算法
连线	折线/柱	贝塞尔曲线
交互	命中单个点	命中节点 + 结构操作

思维导图的技术核心是递归：递归数据（树）、递归布局（位置计算）、递归绘制（节点与连线）、递归命中（点击检测）——一个主题贯穿全篇。

1.2 功能清单

编号	功能	技术要点
1	树形数据模型	MindNode 递归结构
2	自动布局（同级垂直分布）	递归计算位置
3	贝塞尔连线	quadraticCurveTo
4	触摸选中	矩形命中检测
5	添加子节点	选中叶子 + 追加
6	重置	重建种子树

二、树形数据模型

/** 思维导图节点 */
interface MindNode {
  id: number;
  text: string;
  x: number;           // 布局后的中心 X
  y: number;           // 布局后的中心 Y
  children: MindNode[];
}

递归结构：节点包含 children（子节点数组），子节点又是 MindNode——树 = 节点 + 节点的节点。x/y 是布局后的位置（初始 0，layout 后填充）。

2.1 种子树

private buildSeedTree(): void {
  const root: MindNode = {
    id: 1, text: 'HarmonyOS 学习', x: 0, y: 0, children: [
      { id: 2, text: 'ArkTS 语言', x: 0, y: 0, children: [
        { id: 5, text: '装饰器', ... }, { id: 6, text: '状态管理', ... } ] },
      { id: 3, text: 'UI 组件', ... },
      { id: 4, text: '数据持久化', ... },
    ],
  };
}

三层种子树：根（HarmonyOS 学习）→ 3 个子节点 → 每个子节点 2 个叶子。10 个节点演示层级与布局。

三、递归布局算法 ★核心算法

3.1 节点计数

private countNodes(n: MindNode): number {
  let c = 1;
  for (const child of n.children) {
    c += this.countNodes(child);
  }
  return c;
}

子树节点总数：自身 + 所有子节点的节点数。布局需要它来确定"子树占多高"。

3.2 布局核心

private layoutNode(n: MindNode, level: number, yTop: number): number {
  const myCount = this.countNodes(n);
  const myHeight = myCount * (this.nodeH + this.siblingGap);
  // 本节点垂直居中于子树
  n.x = 40 + level * (this.nodeW + this.levelGap);
  n.y = yTop + myHeight / 2 - this.nodeH / 2;
  // 递归布局子节点
  let cursorY = yTop;
  for (const child of n.children) {
    const childHeight = this.countNodes(child) * (this.nodeH + this.siblingGap);
    this.layoutNode(child, level + 1, cursorY);
    cursorY += childHeight;
  }
  return myHeight;
}

布局算法逐行拆解：

① 子树高度：myHeight = myCount × (nodeH + siblingGap)——该子树所有节点（含自身）在垂直方向占据的总高度（每个节点 36px + 16px 间距）。

② 本节点 X：40 + level × (nodeW + levelGap)——层级越深 X 越大（向右展开）。level 决定列。

③ 本节点 Y（垂直居中）：yTop + myHeight/2 - nodeH/2——本节点位于子树高度的中点（视觉上"父节点在子树中央"）。

④ 递归子节点：cursorY 从 yTop 开始，每布局一个子节点，cursorY 累加该子节点的高度——兄弟节点垂直排列、不重叠。

⑤ 返回值：本子树总高度，供父节点继续累加。

算法思想："后序遍历式"布局——先算子树规模，再定位自己，最后逐子布局。每个节点"垂直居中于自己的子树"，整棵树自动铺开不重叠。这是思维导图布局的基础范式。

四、贝塞尔连线 ★核心绘制

private drawConnections(n: MindNode): void {
  for (const child of n.children) {
    // 起点父右边缘，终点子左边缘
    const x1 = n.x + this.nodeW / 2;
    const y1 = n.y + this.nodeH / 2;
    const x2 = child.x - this.nodeW / 2;
    const y2 = child.y + this.nodeH / 2;
    const cx = (x1 + x2) / 2;
    this.ctx.strokeStyle = '#CBD5E1';
    this.ctx.lineWidth = 2;
    this.ctx.beginPath();
    this.ctx.moveTo(x1, y1);
    this.ctx.quadraticCurveTo(cx, y1, cx, y2);   // 水平段
    this.ctx.quadraticCurveTo(cx, y2, x2, y2);   // 垂直段
    this.ctx.stroke();
    this.drawConnections(child);   // 递归连线
  }
}

两段贝塞尔拼成"L 形平滑线"：

第一段：从父右边缘 (x1,y1) 到中点 (cx, y2)——控制点 (cx, y1)，水平方向平滑过渡；
第二段：从中点 (cx, y2) 到子左边缘 (x2, y2)——控制点 (cx, y2)，垂直方向平滑过渡。

两段曲线在中点 (cx, y2) 汇合——整体呈现"从父向右、再向下到子"的圆角 L 形。quadraticCurveTo(控制点, 终点)：一条二次贝塞尔，控制点决定弯曲方向。

递归：每个父节点连完自己的所有子节点后，递归连子的子——连线与节点同步递归。

五、节点绘制

private drawNode(n: MindNode): void {
  const selected = n.id === this.selectedId;
  // 节点背景
  this.ctx.fillStyle = selected ? '#3B82F6' : '#FFFFFF';
  this.ctx.fillRect(n.x - this.nodeW / 2, n.y - this.nodeH / 2, this.nodeW, this.nodeH);
  this.ctx.strokeStyle = selected ? '#3B82F6' : '#E2E8F0';
  this.ctx.strokeRect(n.x - this.nodeW / 2, n.y - this.nodeH / 2, this.nodeW, this.nodeH);
  // 文本（居中）
  this.ctx.font = '12px sans-serif';
  this.ctx.fillStyle = selected ? '#FFFFFF' : '#334155';
  this.ctx.textAlign = 'center';
  this.ctx.textBaseline = 'middle';
  this.ctx.fillText(n.text, n.x, n.y);
  this.ctx.textAlign = 'start';        // 复位
  this.ctx.textBaseline = 'alphabetic'; // 复位
  // 叶子标记（右下角圆点）
  if (n.children.length === 0) {
    this.ctx.fillStyle = '#94A3B8';
    this.ctx.beginPath();
    this.ctx.arc(n.x + this.nodeW / 2 - 5, n.y + this.nodeH / 2 - 5, 3, 0, Math.PI * 2);
    this.ctx.fill();
  }
  for (const child of n.children) {
    this.drawNode(child);
  }
}

节点 = 圆角矩形 + 居中文本：

选中态：蓝底白字（selectedId 匹配）；未选中白底深字——选中态可视化（与 30 难度胶囊同款高亮逻辑）；
文本居中：textAlign='center' + textBaseline='middle' 让文本精确落在节点中心；画完必须复位（start/alphabetic）——Canvas 状态泄漏防护（36 的 setLineDash 同理）；
叶子标记：右下角 3px 灰点——叶子节点（无子节点）的视觉标识，也是"可添加子节点"的暗示。

六、绘制顺序

private redraw(): void {
  this.ctx.clearRect(0, 0, this.canvasW, this.canvasH);
  this.ctx.fillStyle = '#F8FAFC';
  this.ctx.fillRect(0, 0, this.canvasW, this.canvasH);
  this.drawConnections(this.root);   // ① 连线（底层）
  this.drawNode(this.root);          // ② 节点（上层）
}

先连线后节点：连线在节点下方（节点盖住线头），视觉干净。层级：背景 → 连线 → 节点。

七、技术要点对照表

技术点	实现方式	生产价值
树形数据	MindNode 递归 children	结构建模
节点计数	countNodes 递归	子树规模
递归布局	垂直居中 + cursorY 累加	自动铺开不重叠
贝塞尔连线	两段 quadraticCurveTo	平滑 L 形
递归绘制	连线/节点同步递归	结构与绘制一致
选中态	蓝底白字	交互反馈
状态复位	textAlign/textBaseline	防泄漏
叶子标记	右下角圆点	结构暗示
