一、设计理念：图表是数据的最诚实投影

图表是自定义绘制的「经典主场」：组件化的图表库（如 echarts）要引入大依赖、定制难；而 Canvas 手绘图表轻、可控、无依赖，还能获得第一手的绘制原理。本应用用 Canvas 实现三种最常用的图表形态：

形态 用途 本次数据

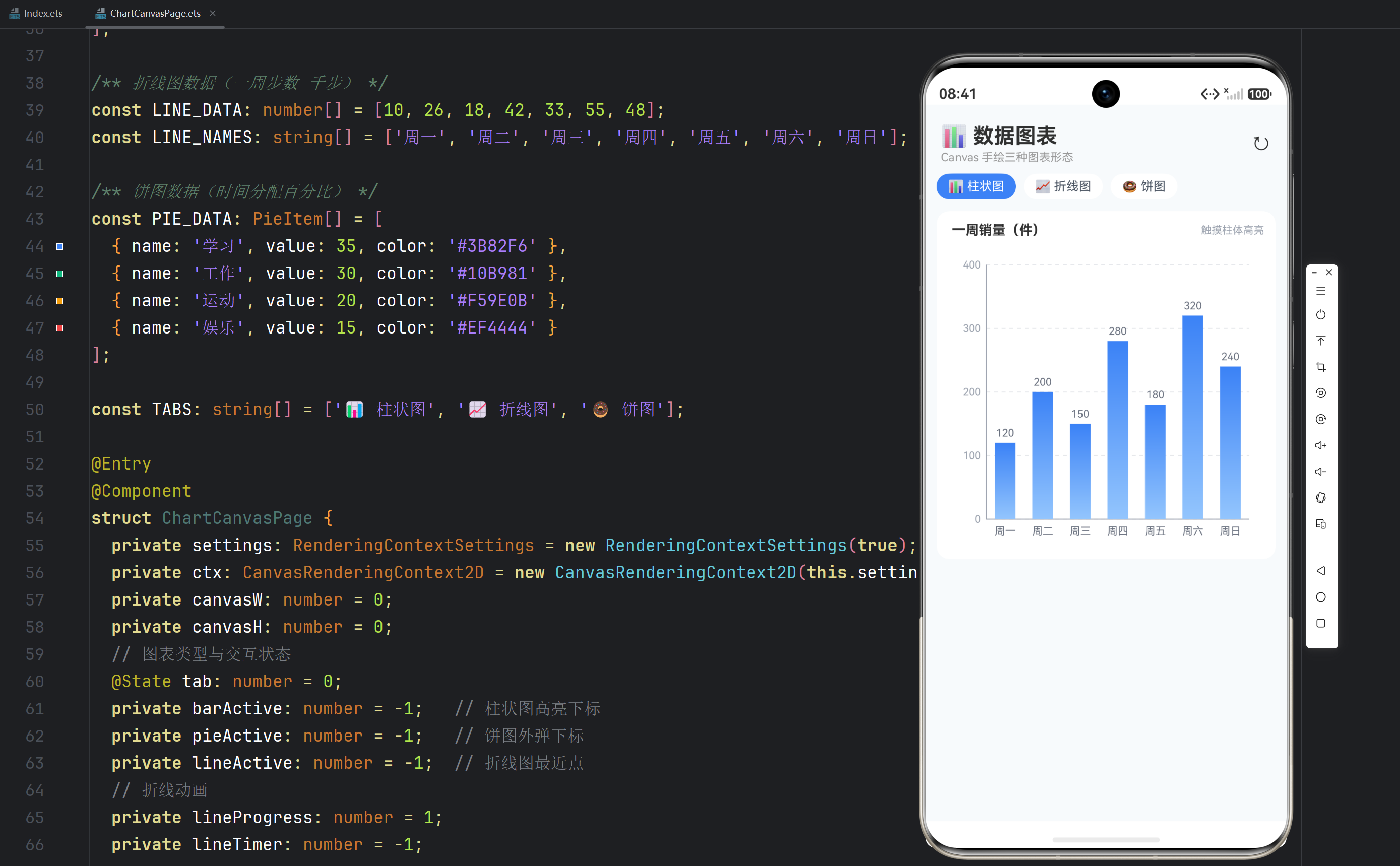

柱状图 离散分类的数值对比 一周销量（件）

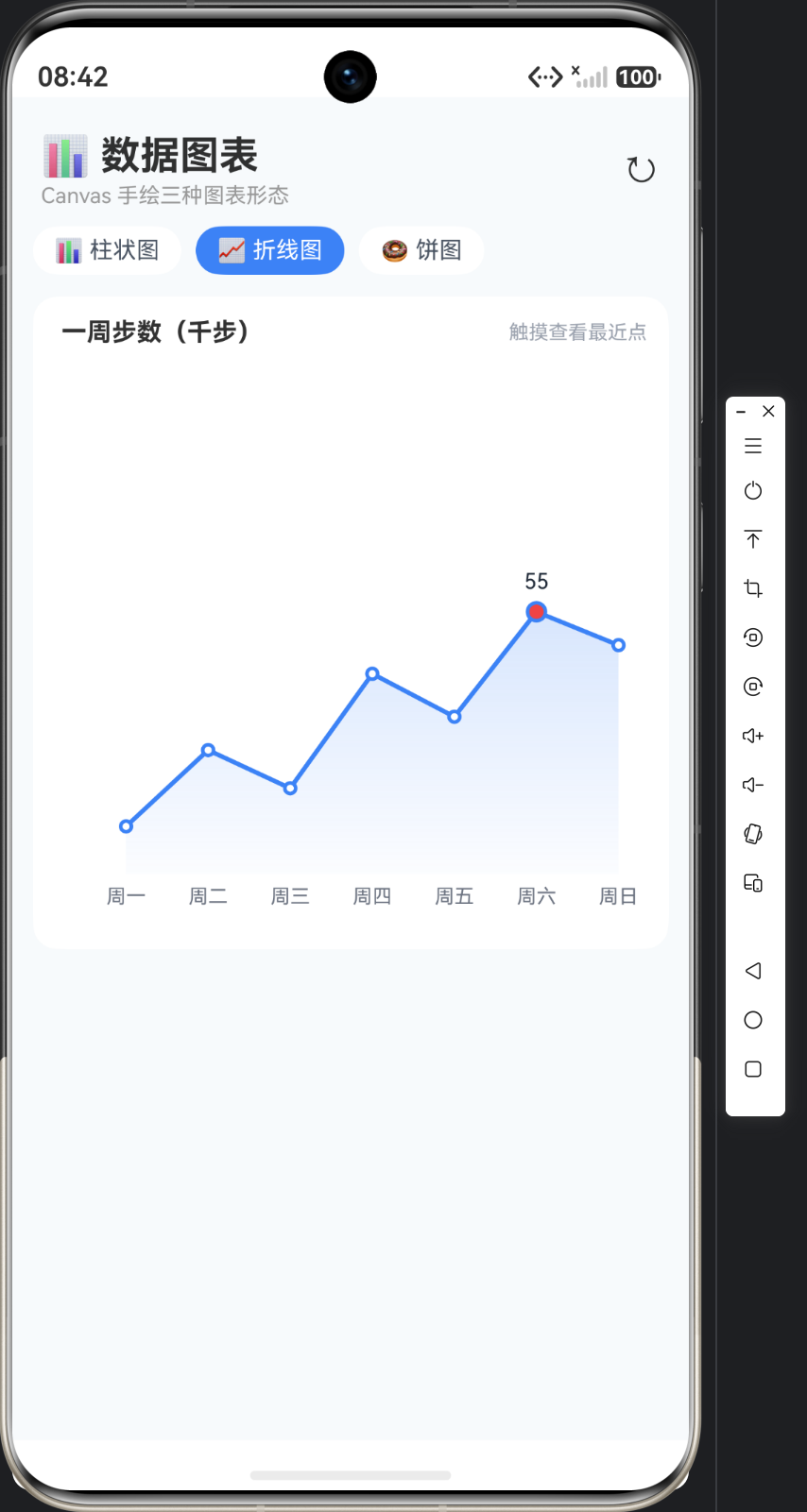

折线图 连续趋势变化 一周步数（千步）

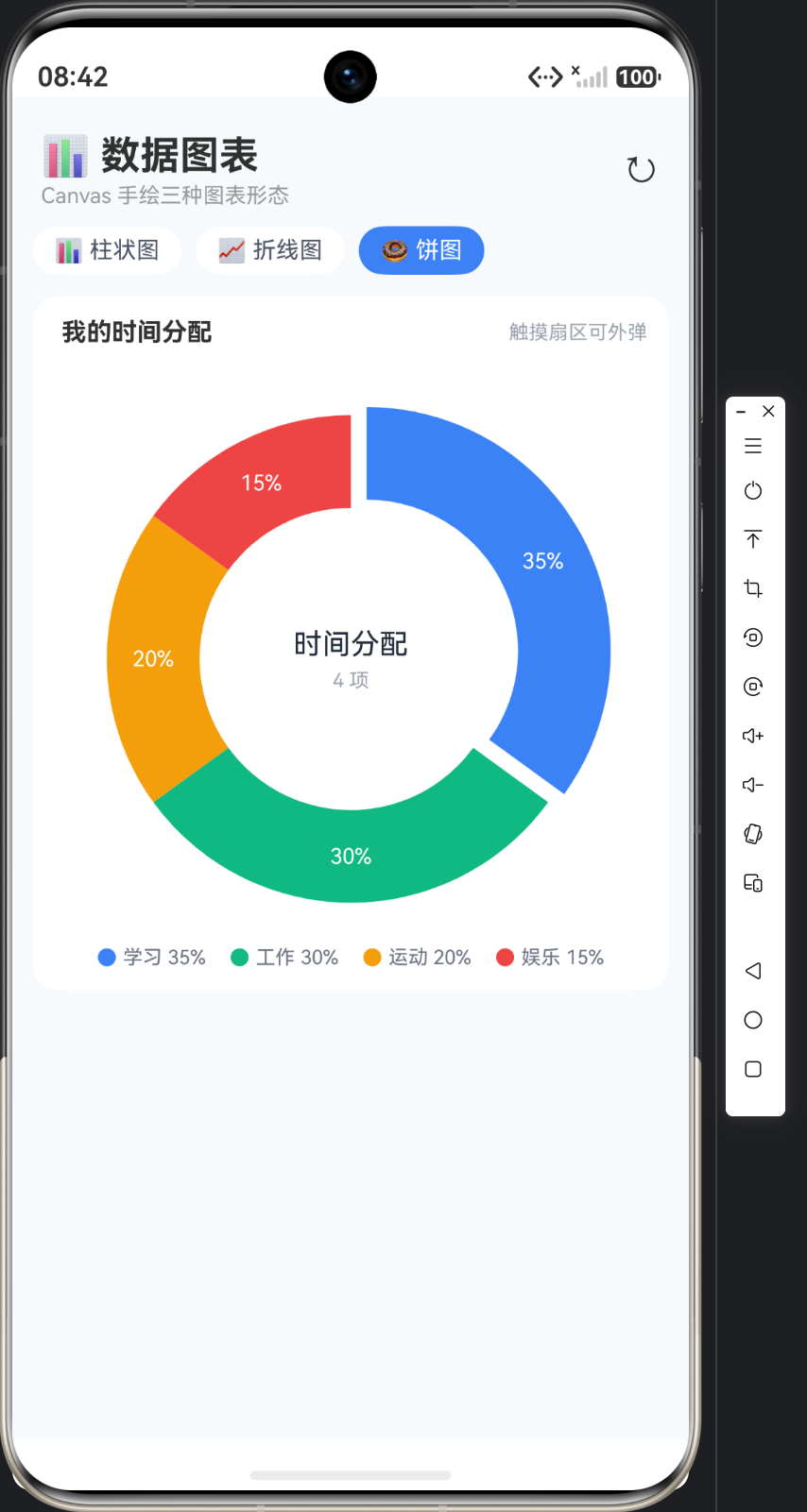

饼图 整体构成占比 时间分配（%）

技术亮点：坐标系与网格、渐变柱体、绘制动画、扇区触摸命中——把 Canvas 的路径、样式、变换、动画 API 串成一套完整实践。

为什么第三个应用选图表

签名板（应用 1）和涂鸦画板（应用 2）解决的是「自由绘制」，画面由用户手指产生。图表应用则完全不同：画面由数据产生，用户只是查看者。这个转变带来三个全新的技术课题：

  1. 坐标系反转：前两个应用直接使用 Canvas 的屏幕坐标（原点左上、y 向下）；图表需要数学坐标（原点左下、y 向上）——必须自己建立「数据域 → 像素域」的映射；
  2. 精确几何：笔迹可以「差不多就行」，图表的柱子、刻度、标签必须精确对齐——一像素的偏差都影响可读性；
  3. 主动动画：前两个应用的画面由用户操作触发重绘；图表的折线生长动画是程序主动驱动的——引入计时器与进度状态。

这三个课题分别对应本系列后续三篇的技术主线：映射（3-2 柱状图）、几何精度（3-3 折线图）、动画与交互（3-4 饼图）。图表是「从自由绘制走向工程绘制」的桥梁。

为什么不用组件化图表库

开发图表应用时，很多人第一反应是引入 echarts 等组件库。本应用刻意不用库、纯手绘，理由有三：

理由 说明
学习价值 手绘让你理解图表的本质（数据 → 图形的映射），库只是把映射封装了
轻量可控 零依赖、体积小、样式完全自主，适合嵌入业务页面的轻量场景
教学一致性 本系列 5 个应用全部用 CanvasRenderingContext2D，保持知识体系连贯

当然，真实产品里图表复杂（海量数据、3D、地图）时组件库仍是务实选择——本节结尾的对比表会给出选型建议。

二、数据模型：三组静态数据

图表先有数据再有图形。三组数据直接定义成常量：

interface BarItem {
  name: string;
  value: number;
}

interface PieItem {
  name: string;
  value: number;
  color: string;
}

const BAR_DATA: BarItem[] = [
  { name: '周一', value: 120 }, { name: '周二', value: 200 },
  { name: '周三', value: 150 }, { name: '周四', value: 280 },
  { name: '周五', value: 180 }, { name: '周六', value: 320 },
  { name: '周日', value: 240 }
];

const LINE_DATA: number[] = [10, 26, 18, 42, 33, 55, 48];
const PIE_DATA: PieItem[] = [
  { name: '学习', value: 35, color: '#3B82F6' },
  { name: '工作', value: 30, color: '#10B981' },
  { name: '运动', value: 20, color: '#F59E0B' },
  { name: '娱乐', value: 15, color: '#EF4444' }
];

模型设计要点：

  1. 柱状图需要 name + value：x 轴要显示分类名；
  2. 饼图必须带 color：每个扇区独占颜色，色板内置在数据里——UI 图例也复用这份数据，数据是唯一的真相源；
  3. 折线图只有数值：x 轴是等距下标，配合 LINE_NAMES 展示名称。

三、坐标系：画布没有坐标系，要自己建

Canvas 的原点是画布左上角，y 轴向下。而图表的 y 轴向上、原点在左下——坐标系必须自己换算。这是图表绘制与自由绘画最大的不同。

3.1 绘图区（plot 区）
const left = 40, right = 16, top = 24, bottom = 30;
const plotW = w - left - right;   // 绘图区宽度
const plotH = h - top - bottom;   // 绘图区高度

四边留白分别服务：左侧放 y 轴刻度文字（40）、右侧留呼吸（16）、上方留标题（24）、下方放 x 轴标签（30）。绘图区 = 画布 − 四边留白，所有图形元素都画在 plot 区内。

3.2 数值 → 像素的映射

柱状图的 y 轴映射：数据值 v 属于 [0, maxY]，像素 y 属于 [bottom, h−bottom]：

const y = h - bottom - plotH * v / maxY;   // 值越大，y 越小（越靠上）
const bh = plotH * v / maxY;               // 柱高

两个比例项：plotH * v / maxY 是「值占最大值比例 × 绘图区高度」，从底边向上减得到柱顶 y。所有图表绘制的本质都是这种「数据域 → 像素域」的线性映射。

3.3 坐标轴「好看」的上限：niceMax

数据最大值 320 直接用的话，柱子顶到绘图区边缘不好看。约定「最大值 × 1.25 向上取 50 倍数」：

private niceMax(arr: number[]): number {
  let m = 0;
  for (const v of arr) {
    if (v > m) {
      m = v;
    }
  }
  const raw = m * 1.25;
  return Math.ceil(raw / 50) * 50;
}

320 → raw=400 → ceil(400/50)*50=400；280 → 350 → 350。网格按 4 等分就能整除，刻度值全是整数——这是「图表好看」的隐藏工程。

四、页面架构：一个画布，三种投影

@State tab: number = 0;   // 0 柱状 / 1 折线 / 2 饼图

private redrawCurrent(): void {
  if (this.canvasW === 0) {
    return;
  }
  this.ctx.clearRect(0, 0, this.canvasW, this.canvasH);
  if (this.tab === 0) {
    this.drawBar();
  } else if (this.tab === 1) {
    this.drawLine();
  } else {
    this.drawPie();
  }
}

关键决策：画布只有一个，切换 tab 只是换绘制函数——与涂鸦画板「一个画布 + 绘制参数」同构。好处：

  1. 上下文零重建：Canvas 组件一直存在，onReady 只触发一次；
  2. 绘制函数可组合：三套绘制逻辑互相独立，互不污染；
  3. 动画好控制：折线图的动画计时器只需要管「当前画哪种图」。

五、触摸交互的「反绘制」

绘制是把数据变成像素，触摸是把像素反推回数据——两者互为逆运算：

图表 正向（绘制） 反向（命中检测）
柱状图 value → 柱体 (x, y, w, h) 触摸 x → slot 下标 → 数据项
折线图 index → 点 (x, y) 触摸 x → 最近点下标
饼图 value → 扇区角度 触摸向量 → atan2 角度 → 扇区

每个图表配一个「命中检测」函数，触摸 Down 时执行并触发重绘（高亮/外弹）。交互 = 命中检测 + 状态 + 重绘，与绘制层保持同样的「数据驱动」范式。

5.1 为什么图表用 Down 而不是 Move 做交互

三种图表的交互都是「点选」语义——点一下柱子看高亮、点一下扇区看外弹。Down 触发一次即可，为什么不用 Move 连续跟踪？

  1. 交互语义：图表是「查看」工具，不是「绘制」工具，用户的操作是「选择」而非「拖动」，Down 足够；
  2. 性能：Move 事件 60~120Hz 触发，每次都要做命中检测 + 重绘，纯属浪费；Down 一帧一次，压力为零；
  3. 一致性：三种图表的命中检测都挂在 Down 上，代码结构统一，便于维护。

如果将来要做「tooltip 跟随手指移动」的效果，再在 Move 里做最近点查询即可——那是叠加层，不影响 Down 的选中语义。

5.2 命中检测的「两级过滤」思想

饼图的命中检测是两级过滤（先距离后角度），柱状图只有一级（槽位除法）。这里把两级过滤的思想展开：

第一级：粗筛（计算量小）—— 点在圆内吗？点在绘图区内吗？
第二级：细判（精确匹配）—— 角度落在哪个扇区？x 落在哪个槽位？

粗筛的价值在于「用最便宜的运算排除大多数无效点」：饼图里圆外的触摸点占了大多数，一次距离比较就能排除，避免进入耗时的角度遍历。这个「先粗后细」的过滤模式在图形学里普遍存在（包围盒 → 精确相交），值得形成习惯。

六、文章小结

本节完成图表应用的设计：三种图表形态的数据模型（name+value / 数值数组 / 带色饼图数据）→ 坐标系（四边留白 + 数值像素线性映射 + niceMax 上限）→ 单画布三投影架构 → 触摸命中是绘制的逆运算。核心方法论是「数据域 ↔ 像素域」的显式映射——图表的一切图形都是这条映射的产物。

下一节实现柱状图：坐标轴、虚线网格、渐变柱体与数值标签。

七、补充：FAQ

Q1：为什么 x 轴标签单独留 30 的底部空间？
柱状图 x 轴 7 个中文标签（「周一」…）若贴着绘图区画会与坐标轴文字重叠。底部 30 的留白是「标签保护区」，这是图表布局的常规做法——留白不是浪费，是排版的呼吸。

Q2：niceMax 为什么乘 1.25？
图表惯例是「数据最高点不顶天」，留出 20% 的余量让柱顶到顶线之间有空白，视觉更稳。1.25 = 1 / 0.8，即「给数据留 80% 的空间」。

Q3：饼图颜色写死在数据里，不改行吗？
行，但写死有两个好处：图例直接复用数据（单一真相源）、扇区颜色稳定不随机。真实产品会从色板数组按序取色，本质相同。

八、深入：为什么图表是「数据域 ↔ 像素域」的映射

这一节把 3-1 的核心方法论展开，帮助你把「图表绘制」从「画几根柱子」提升到「任意图表都会画」的层面。

8.1 映射的两端：数据域与像素域

任何图表本质上都是两个集合之间的双射（或近似双射）：

域 是什么 例子
数据域 业务语义的值 销量 120 件、占比 35%、星期名
像素域 画布上的坐标与尺寸 x=100vp, y=200vp, 宽 20vp

图表的「绘制函数」= 数据域 → 像素域 的映射；「命中检测」= 像素域 → 数据域 的逆映射。只要把这两个方向的映射函数写清楚，任何图表形态都能画出来。

8.2 线性映射的通用公式

几乎所有图表（柱、线、散点、面积）的核心都是同一个线性映射：

px = left + (v - vMin) / (vMax - vMin) * plotW
  • left：绘图区左边界（平移项）；
  • (v - vMin) / (vMax - vMin)：数据值在值域内的归一化比例（0~1）；
  • * plotW：把比例放大到像素宽度。

柱状图的 y 映射就是它的特例（vMin=0、y 轴向下取反）：

py = h - bottom - plotH * v / maxY

理解这个公式，你就能自己设计「对数坐标轴」「百分比堆叠」等高级图表——它们只是换了 归一化函数（取 log、按比例缩放）。

8.3 为什么绘制与命中要「共享同一套映射」

本应用反复强调「命中 = 绘制的逆运算」，其工程价值在于单一真相源：

  • 如果绘制用 x = left + slot*i + (slot-barW)/2，命中却用另一套公式算槽位，两套公式一旦不一致，就会出现「柱子画在 A 处、点 B 处却高亮」的错位 bug；
  • 正确做法是把「槽位宽」「绘图区边界」等几何参数提取成方法（如 slotWidth()），绘制与命中都调用它——几何参数只定义一次。

这就是「绘制与命中互为逆运算」的具体落地：不是「画完再猜」，而是「用同一把尺子量」。

8.4 数据驱动的动画与交互

图表的所有视觉变化（高亮、外弹、动画进度）都源自状态变量（barActive / pieActive / lineProgress），绘制函数每次重绘时读取状态并投影——这与前两个应用「画面 = 数据的投影」完全同构，只是数据从「笔迹数组」变成了「图表状态」。

8.5 本应用与组件化图表库的对比
维度 本应用（手绘） echarts 等组件库
依赖体积 零依赖 大（数百 KB）
定制自由度 完全可控 受库 API 约束
学习成本 需理解绘制原理 需学库的配置体系
动画控制 自管 setInterval 库内置
适用场景 教学、轻量嵌入 企业级复杂大屏

手绘图表的「轻 + 可控」正是本系列选它的理由；但真实产品中如果图表形态复杂（3D、地图、海量点），组件库仍是更务实的选择——技术选型没有对错，只有场景。

九、动手练习

学完设计篇，建议动手验证以下四点：

  1. 改数据验证映射：把 BAR_DATA 的最大值改成 999，观察 niceMax 如何把轴上限变成 1250（999×1.25=1248.75 → ceil(1248.75/50)×50=1250），验证「好看上限」算法；
  2. 改留白验证布局：把 left 从 40 改成 10，观察 y 轴刻度文字被裁切——理解「留白 = 标签保护区」；
  3. 负值数据实验：把某个 value 改成 -50，观察当前映射公式的行为（柱体向下画），思考需要什么改动（vMin 不再为 0）；
  4. 手动投影练习：不写代码，用纸笔画一个「x 从 0 到 100、像素区宽 200」的映射表，算出 v=37 对应的 px——体会「归一化 × 缩放 + 平移」的每一步。

十、深入思考：三种图表的共性抽象

学完三张图的绘制后，回头看它们的共性，你会得到一个「图表绘制通用流水线」：

数据 → 归一化（数据域→比例） → 映射（比例→像素） → 绘制（路径/填充/文字）
                                            ↑
                                    命中（像素→比例→数据）
阶段 柱状图 折线图 饼图
归一化 v/maxY v/maxY v/total
映射 线性→矩形 线性→点 线性→角度
绘制 fillRect lineTo+arc arc×2
命中 槽位除法 最近点 距离+角度

四张表并排看，你会发现三张图只有「映射目标形状」不同，其余全部相同。这就是为什么掌握「数据域 ↔ 像素域」这条主线后，任何图表（雷达图、散点图、热力图）都能触类旁通。

十一、关于「诚实投影」的进一步讨论

本节标题叫「图表是数据的最诚实投影」，这句话有两层含义，值得展开：

  1. 技术层面：画面 = 数据的函数，数据变画面变，无任何人为修饰——这是数据驱动绘制的技术承诺；
  2. 伦理层面：图表设计有个经典陷阱叫「说谎的图表」——通过截断 y 轴起点（从 80 而不是 0 开始）、不等比例坐标轴、误导性的面积对比，可以让数据「看起来」支持某个观点。作为图表绘制者，理解「投影」的本质意味着你有能力识别并避免这些陷阱：诚实图表的第一原则是坐标轴比例真实、数据变换透明。

这一层思考把「怎么画」提升到「该不该这样画」，是图表应用与普通绘制应用的本质区别——图表的读者会信任它，绘制者因此负有责任。

十二、本篇知识地图

把 3-1 涉及的概念整理成一张「从数据到屏幕」的完整链路图，作为阅读后续三篇（3-2/3-3/3-4）的导航：

┌─────────────────────────────────────────────────────┐
│ 数据域（业务语义）                                    │
│   BAR_DATA / LINE_DATA / PIE_DATA                     │
├─────────────────────────────────────────────────────┤
│ 归一化（把数据变成 0~1 比例）                          │
│   v/maxY（柱、线）   v/total（饼）                     │
├─────────────────────────────────────────────────────┤
│ 映射（把比例变成像素）                                 │
│   线性 → 矩形坐标（柱）  线性 → 点（线）  线性 → 角度（饼）│
├─────────────────────────────────────────────────────┤
│ 绘制（把几何变成画面）                                 │
│   fillRect / lineTo+arc / arc 双弧 + fill             │
├─────────────────────────────────────────────────────┤
│ 命中（把触摸变回数据）                                 │
│   槽位除法 / 最近点 / 距离+角度                         │
└─────────────────────────────────────────────────────┘

五层结构从上到下依次消费、从下到上依次反推。学习 3-2~3-4 时，每篇都沿着这条链路走一遍：数据是什么 → 怎么归一化 → 怎么映射 → 怎么画 → 怎么命中——任何图表都逃不出这五步。这就是「设计篇」的价值：它给了你一个分析所有图表的统一框架。

柱状图实战：坐标轴、网格线与渐变柱体

一、目标

用纯 Canvas 画出专业感的柱状图：坐标轴 + 虚线网格 + 渐变柱体 + 数值标签 + 触摸高亮。绘制顺序讲究「从背景到前景」：

网格（最底） → 坐标轴 → 柱体（含渐变） → 数值标签 → x 轴名称

二、网格：setLineDash 画虚线刻度线

// 网格（虚线 4 等分）
this.ctx.strokeStyle = '#E5E7EB';
this.ctx.lineWidth = 1;
this.ctx.setLineDash([4, 4]);
this.ctx.font = '11vp sans-serif';
this.ctx.textAlign = 'right';
this.ctx.textBaseline = 'middle';
for (let i = 0; i <= 4; i++) {
  const y = top + plotH - plotH * i / 4;   // 4 等分刻度线
  this.ctx.beginPath();
  this.ctx.moveTo(left, y);
  this.ctx.lineTo(w - right, y);
  this.ctx.stroke();
  this.ctx.fillStyle = '#9CA3AF';
  this.ctx.fillText(String(Math.round(maxY * i / 4)), left - 6, y);  // y 轴刻度文字
}
this.ctx.setLineDash([]);   // 用完复位，防止影响坐标轴

三个要点：

  1. setLineDash([4, 4])：4 像素实线 + 4 像素空白循环——虚线网格既不抢柱体视觉，又提供读数参考。用完必须 setLineDash([]) 复位，否则坐标轴、柱体都会带着虚线（与合成模式同款「全局状态污染」陷阱）；
  2. 刻度文字右对齐：textAlign='right' 让所有刻度值右缘对齐在 y 轴左侧同一列——对齐是刻度文字的基本礼仪；
  3. 垂直位置 top + plotH - plotH*i/4：i=0 在底边（0 刻度），i=4 在顶边（maxY）——网格线 = 数据域的等分投影。

三、坐标轴：两条线

this.ctx.strokeStyle = '#9CA3AF';
this.ctx.lineWidth = 1;
this.ctx.beginPath();
this.ctx.moveTo(left, top);
this.ctx.lineTo(left, h - bottom);        // y 轴（左边界）
this.ctx.lineTo(w - right, h - bottom);   // x 轴（底边界）
this.ctx.stroke();

一条路径连画两段：y 轴从绘图区顶到底，x 轴从左到右，交点即坐标系原点。坐标轴颜色比网格深一档（#9CA3AF vs #E5E7EB），层次分明。

四、渐变柱体：createLinearGradient

const slot = plotW / BAR_DATA.length;      // 每根柱的槽位宽
const barW = slot * 0.55;                  // 柱体宽 = 槽位的 55%

for (let i = 0; i < BAR_DATA.length; i++) {
  const b = BAR_DATA[i];
  const x = left + slot * i + (slot - barW) / 2;   // 柱体 x（槽内居中）
  const bh = plotH * b.value / maxY;               // 柱高
  const y = h - bottom - bh;                       // 柱顶 y
  const grad = this.ctx.createLinearGradient(0, y, 0, h - bottom);
  grad.addColorStop(0, this.barActive === i ? '#2563EB' : '#3B82F6');
  grad.addColorStop(1, '#93C5FD');
  this.ctx.fillStyle = grad;
  this.ctx.fillRect(x, y, barW, bh);
  ...
}

逐项拆解：

  1. 槽位 vs 柱宽：slot = plotW / n 是每根柱的领地，柱体只占 55%，留出 45% 空隙——柱间空隙是柱状图的识别特征，满宽相连就成直方图了；
  2. 柱体居中：x = left + slot*i + (slot - barW)/2，每根柱在自己的槽位内水平居中；
  3. 渐变方向：createLinearGradient(0, y, 0, h-bottom) —— 从柱顶 (y) 到柱底，垂直渐变；深色顶 → 浅色底，像光照从上方打下，柱体有了体积感；
  4. 高亮换深色：barActive === i 时顶部色从 #3B82F6 换 #2563EB——高亮 = 渐变参数变化，不额外绘制任何元素，改动最小。

五、数值标签与 x 轴名称

// 数值标签（柱顶上方）
this.ctx.fillStyle = this.barActive === i ? '#2563EB' : '#6B7280';
this.ctx.textBaseline = 'bottom';
this.ctx.fillText(String(b.value), x + barW / 2, y - 4);

// X 轴名称
this.ctx.fillStyle = '#6B7280';
this.ctx.textBaseline = 'top';
this.ctx.fillText(b.name, x + barW / 2, h - bottom + 6);

baseline 语义：数值标签 textBaseline='bottom' + y-4 —— 文字底边在柱顶上方 4 像素，柱顶再高也不会压字；x 轴名称 'top' + h-bottom+6 —— 文字顶边在轴下 6 像素。「底对齐」和「顶对齐」让两组文字各自贴着锚点生长，不会互相重叠。

六、触摸高亮：x 坐标 → 槽位下标

const idx = Math.floor((t.x - left) / slot);
if (idx >= 0 && idx < BAR_DATA.length) {
  this.barActive = idx;
  this.redrawCurrent();
}

命中检测 = 绘制映射的逆运算：绘制时 x = left + slot*i + (slot-barW)/2，命中时 i = floor((x - left)/slot)——只关心「点在哪个槽位」，不关心柱体具体宽度，容错更友好（点柱间空隙也算相邻柱）。

为什么用 Down 不用 Move：图表交互是「点选」，不需要连续跟踪；Down 触发一次即可，避免 Move 高频重绘。

七、绘制状态管理：为什么 fillStyle 每次都要设置

柱状图每根柱都设置 strokeStyle / fillStyle / font / textAlign / textBaseline，看起来「啰嗦」，但这是 Canvas 绘制的正确姿势——上下文状态是持久的。

7.1 状态残留的三个陷阱
  1. fillStyle 残留：第一根柱用了红色，第二根柱忘记设置 fillStyle，就会继承红色——颜色错乱且难排查；
  2. textBaseline 残留：y 轴刻度用了 middle，画 x 轴标签时忘记改回 top，标签的垂直位置整体偏移；
  3. setLineDash 残留：虚线网格后忘记 setLineDash([])，坐标轴和柱体全部变成虚线。

这些 bug 的共同特征是「上一次绘制污染了这一次」——Canvas 上下文保存了所有绘制状态，任何一次设置都会影响后续所有绘制，直到被显式覆盖。

7.2 防御策略：绘制函数开头「重置已知状态」

专业的做法是在每个绘制函数（drawBar/drawLine/drawPie）开头显式设置本函数需要的全部状态：

private drawBar(): void {
  this.ctx.strokeStyle = '#9CA3AF';
  this.ctx.lineWidth = 1;
  this.ctx.fillStyle = '#000000';
  this.ctx.font = '11vp sans-serif';
  this.ctx.textAlign = 'right';
  this.ctx.textBaseline = 'middle';
  // ... 后续绘制
}

这样即使上一个函数留下了奇怪的设置，本函数开头就把状态「拉回已知基线」。虽然多写几行，但换来的是每个绘制函数独立正确——三张图的绘制互不干扰，正是「单画布三投影」架构能成立的前提。

7.3 与「组件样式」的对比

ArkUI 组件的样式（fontSize/fontColor）是声明式的：每次 build 时按声明重新应用，不担心残留。Canvas 的绘制状态是命令式的：设置一次持续生效。这个差异是「声明式 UI vs 命令式绘制」的核心区别之一，也是新手最容易栽跟头的地方——记住：Canvas 没有「自动复位」，一切状态都要自己管理。

八、深入：柱状图的「数据语义」与绘制细节

8.1 柱状图 vs 直方图：一字之差，两种图

很多人混淆柱状图（bar chart）和直方图（histogram）：

维度 柱状图 直方图
数据 分类变量（星期、城市） 连续变量的分段统计
x 轴 分类名，无顺序意义 数值区间，有顺序
柱间 必须有空隙（本应用 45%） 柱间无空隙（连续）
用途 对比大小 观察分布形态

本应用的「柱间留 45% 空隙」正是柱状图的识别特征——如果去掉空隙，就变成直方图的观感了。理解这个区别，你的图表才不会「画错类型」。

8.2 为什么数值标签放柱顶上方而不是柱内

有经验的图表设计者会纠结「数值放柱顶上方还是柱内」：

  • 上方（本应用）：文字不被柱体遮挡、可读性最好，代价是柱顶与下一个网格线之间的空间可能不够（超高柱子时标签会顶出绘图区）；
  • 柱内：空间利用紧凑，但文字与柱体颜色需要对比设计，浅色柱放深字、深色柱放白字。

本应用选「上方 + 底部对齐」——对 7 根柱子的常规数据，柱顶上方空间足够。真实产品做动态数据（柱子高度随时变化）时，需要给顶部留更多余量或切换「柱内」策略。

8.3 渐变的「视觉心理」

柱体的垂直渐变（深蓝顶 → 浅蓝底）模拟了「光源从上方照射」的物理直觉：物体顶部受光强、底部受光弱。虽然 Canvas 里的渐变纯属装饰（柱子是二维矩形），但人的视觉系统会自动把「上深下浅」解读为「有体积的立体感」。这就是为什么渐变能显著提升图表「专业感」——它利用了视觉系统的物理先验，与真实 3D 渲染中的明暗处理同源。

七、文章小结

本节实现了柱状图：网格（setLineDash 虚线 + 刻度文字右对齐）→ 坐标轴（两段线）→ 渐变柱体（槽位 55% 宽 + 垂直渐变 + 高亮换色）→ 标签（bottom/top 双 baseline）→ 触摸高亮（逆映射命中）。核心技巧是「全局状态（setLineDash/fillStyle/textBaseline）用后即复位」与「绘制与命中互为逆运算」。

下一节实现折线图：面积渐变、平滑连线与 setInterval 驱动的绘制动画。

八、补充：FAQ

Q1：为什么柱宽是槽位的 55% 而不是固定像素？
槽位宽度随画布宽度自适应，固定 55% 比例保证任何屏幕下「柱间空隙 ≈ 柱宽 × 0.8」，观感恒定。固定像素在窄屏会挤爆、宽屏会稀疏。

Q2：渐变每帧都 createLinearGradient，浪费吗？
柱状图一帧只创建 7 个渐变对象，成本可忽略。渐变对象本质是颜色区间描述，创建开销远小于像素填充本身。

Q3：高亮为什么不用加边框/变亮？
换深色顶 + 数值标签同步换色，是改动最小的高亮方案；且触摸松手后依然保留（直到切 tab），符合「选中查看」的语义。想要「点击消失」只需在 Up 时重置 barActive=-1。

九、补充阅读：文本绘制的完整控制

柱状图用了 fillText + textAlign + textBaseline，这三个 API 组合起来能精确控制文字位置，是图表绘制的「隐形基础设施」，值得完整展开。

9.1 textAlign：水平对齐
取值 效果 图表里的用途
left 文字左缘对齐锚点 x 轴标签左对齐
center 文字中心对齐锚点 数值标签居中于柱顶
right 文字右缘对齐锚点 y 轴刻度右对齐（本应用）

本应用的 y 轴刻度用 right：所有刻度值的右缘对齐在 y 轴左侧同一列，视觉整齐。如果用 left，不同位数的数字（40、200、320）左缘对齐后右缘参差，很乱。

9.2 textBaseline：垂直对齐
取值 效果 图表里的用途
top 文字顶缘对齐锚点 x 轴名称（锚点在轴下方）
middle 文字中线对齐锚点 y 轴刻度（锚点在网格线上）
bottom 文字底缘对齐锚点 数值标签（锚点在柱顶上方）
9.3 两轴文字的「锚点哲学」
  • y 轴刻度：right + middle——右缘贴轴、垂直居中于网格线，读数时视线水平扫过；
  • x 轴名称：center + top——水平居中于柱体、顶缘贴轴下缘，不与刻度重叠；
  • 数值标签：center + bottom——水平居中于柱顶、底缘悬在柱顶上方 4vp，柱再高也不压字。

所有文字都围绕一个「锚点」生长——对齐方式决定了文字相对锚点往哪边伸展。想清楚锚点在哪，文字位置就不会飘。

十、补充阅读：fillRect 与路径填充的取舍

本应用画柱子用 fillRect(x, y, barW, bh)——一个矩形。但如果你要画「圆角柱顶」或「带阴影的柱体」，就需要换成路径：

this.ctx.beginPath();
// 圆角矩形的四条边 + 四个圆弧（或用 roundRect 简写）
this.ctx.moveTo(x, y + r);
this.ctx.arcTo(x, y, x + barW, y, r);          // 左上圆角
this.ctx.arcTo(x + barW, y, x + barW, y + bh, r); // 右上圆角
this.ctx.lineTo(x + barW, y + bh);
this.ctx.lineTo(x, y + bh);
this.ctx.closePath();
this.ctx.fill();

对比：

方案 优点 缺点 适用
fillRect 一行代码、快 只能直角 基础柱状图
路径 + arcTo 任意形状 代码多 圆角柱、异形柱
roundRect API 简洁的圆角矩形 部分版本支持差异 圆角柱

本应用选 fillRect 聚焦核心；真实产品做「圆角柱顶」时，roundRect 或 arcTo 路径是常见升级。从 fillRect 到路径，是绘制自由度的一次跃迁——路径可以表达任意闭合形状，矩形只是它的特例。

十一、动手练习

  1. 柱宽实验：把 barW = slot * 0.55 依次改成 0.3 / 0.8 / 1.0，观察柱间空隙变化，找到你最喜欢的比例；
  2. 网格虚实实验：把 setLineDash([4, 4]) 改成 [1, 4]（细虚线）和 []（实线），对比网格对柱体的干扰程度；
  3. 渐变方向实验：把渐变从「垂直」改成「水平」createLinearGradient(x, 0, x+barW, 0)，观察柱体从「有高度感」变成「有宽度感」；
  4. 命中容差实验：点柱间空隙，观察当前代码「命中相邻柱」的行为，再思考若要「空隙不命中」需要怎么改（比较 x 与柱体左右边界）；
  5. 刻度算法实验：把 niceMax 的 50 改成 100 / 10，观察 y 轴刻度值的变化，理解「步长」对刻度可读性的影响。

十二、本篇知识点串联

柱状图是三种图表里「绘制管线最完整」的一张：它同时用到了路径（网格线、坐标轴）、矩形填充（柱体）、渐变（柱体光影）、文本（刻度与标签）、虚线（网格）、触摸命中（槽位除法）——几乎覆盖了 CanvasRenderingContext2D 的基础 API 全谱。

API 本节用途 学到什么
setLineDash 虚线网格 全局状态，用完复位
moveTo/lineTo/stroke 坐标轴 多段线路径
createLinearGradient 渐变柱体 装饰性光影
fillRect 柱体 最快矩形填充
fillText + align/baseline 刻度与标签 锚点定位
floor 除法 命中检测 绘制逆运算

下一节的折线图会在此基础上引入路径的多点连接（lineTo 循环）与动画驱动（setInterval），柱子是「离散元素」，折线是「连续元素」，绘制思维将从「逐个画」升级为「连成线」。

折线图实战：平滑曲线、面积渐变与绘制动画

一、目标

折线图要有「高级感」需要三件套：面积渐变（线下的色带）、圆角折线、数据点；再加一个「从 0 画到 100%」的绘制动画——线像被画出来一样生长，体验远超静态图。

1.1 折线图与柱状图的定位差异

柱状图适合「离散分类的对比」，折线图适合「连续趋势的观察」。选哪种图的决策依据：

场景 推荐图表 原因
各城市销量对比 柱状图 分类无顺序，柱间空隙表达独立性
一周步数变化 折线图 时间连续，趋势是核心信息
时间分配占比 饼图 构成关系，占比是核心信息

折线图的「趋势」价值在于：读者一眼看到「上升/下降/波动/峰值」——这是柱状图难以传达的。所以折线图的绘制重点不是「每根柱多高」，而是「整条线的形态」。

1.2 折线图的「高级感」从哪来

同样的数据，为什么有的折线图看起来专业、有的像「小学生作业」？差异通常在三个细节：

  1. 线下有渐变面积：纯线条 + 渐变面积 = 现代图表标配，面积让「线的领地」有视觉重量；
  2. 数据点与线分离：白底描边点让线「穿过」点而不是「压住」点，层次分明；
  3. 入场动画：静态图 vs 生长动画，动画让读者「看着数据被画出来」，记忆点完全不同。

本节按「面积 → 折线 → 点 → 动画」的顺序实现，每个细节都有对应的 Canvas API 与设计理由。

二、数据点映射：index → 像素坐标

const pts = LINE_DATA.map((v: number, i: number) => ({
  x: left + plotW * i / (LINE_DATA.length - 1),
  y: h - bottom - plotH * v / maxY
}));

x 轴是等距下标映射：7 个点均分 plot 区宽度，i / (n-1) 让第 0 个点贴 y 轴、最后一点贴右缘——等距下标是折线图 x 轴的默认模型（x 轴无真实刻度时）。

三、面积渐变：线下的「色带」

const grad = this.ctx.createLinearGradient(0, top, 0, h - bottom);
grad.addColorStop(0, 'rgba(59, 130, 246, 0.35)');
grad.addColorStop(1, 'rgba(59, 130, 246, 0.02)');
this.ctx.fillStyle = grad;
this.ctx.beginPath();
this.ctx.moveTo(pts[0].x, h - bottom);   // 左下角
for (let i = 0; i <= n; i++) {
  this.ctx.lineTo(pts[i].x, pts[i].y);   // 沿折线爬升
}
// …（动画插值点）
this.ctx.lineTo(pts[n].x, h - bottom);   // 回到底部
this.ctx.closePath();
this.ctx.fill();

路径策略：从「折线起点正下方（底边）」出发 → 沿折线到终点 → 垂直落回底边 → 闭合 → 填充。这个闭合多边形就是「线下区域」，用垂直渐变填充：顶部蓝 35% 透明度、底部蓝 2% 透明度——越往下越淡，像雾一样融入背景，这是现代图表标配的「呼吸感」。

注意 addColorStop 的 rgba：渐变不仅支持 hex，也支持 rgba() 带透明——半透明色带是面积图的核心。

四、绘制动画：setInterval 逐帧生长

4.1 进度状态与计时器
private lineProgress: number = 1;    // 0 → 1 动画进度
private lineTimer: number = -1;

private startLineAnim(): void {
  if (this.lineTimer !== -1) {
    return;   // 防重入
  }
  this.lineProgress = 0;
  this.lineTimer = setInterval(() => {
    this.lineProgress += 0.04;
    if (this.lineProgress >= 1) {
      this.lineProgress = 1;
      clearInterval(this.lineTimer);
      this.lineTimer = -1;
    }
    this.redrawCurrent();
  }, 30);
}

动画 = 计时器 + 进度 + 重绘：每 30ms 进度 +0.04（约 0.75 秒画完），每帧调用 redrawCurrent() 全量重绘，画布上「线长了一点」。防重入守卫（timer !== -1 直接 return）防止切 tab 快速连点开启多个计时器；结束后置 -1 让下次可再触发。

4.2 进度 → 可见点数的换算
const n = Math.max(1, Math.floor(this.lineProgress * (pts.length - 1)));
const frac = this.lineProgress * (pts.length - 1) - n;
  • n：当前已「完整画出」的段数（点下标）；
  • frac：当前段的进度小数（0~1），用于插值出「半截线段」。

核心思想：动画不是一帧帧复制，而是用进度重算几何——每帧只画「前 n 个完整点 + 第 n+1 点的插值位置」。插值点：

const px = pts[n].x + (pts[n + 1].x - pts[n].x) * frac;
const py = pts[n].y + (pts[n + 1].y - pts[n].y) * frac;

线性插值让折线「尖端」沿段滑行，动画顺滑自然。

4.3 折线与面积共用同一套进度

面积路径与折线路径使用完全相同的 n 与 frac——面积跟着折线一起生长，两者严格同步，不会出现「面积画完线还没到」的错位。共享动画状态是组合绘制的纪律。

五、数据点与高亮气泡

this.ctx.beginPath();
this.ctx.arc(pts[i].x, pts[i].y, this.lineActive === i ? 5 : 3, 0, Math.PI * 2);
this.ctx.fillStyle = this.lineActive === i ? '#EF4444' : '#FFFFFF';
this.ctx.fill();
this.ctx.strokeStyle = '#3B82F6';
this.ctx.lineWidth = 2;
this.ctx.stroke();

白底描边点：白填充 + 蓝描边的圆点——白色把折线「隔断」，视觉上是「线穿过点」而非「点坐在线上」，这是折线图数据点的经典画法。

触摸最近点：idx = Math.round((t.x - left) / slot)，触摸 x 映射到最近的点下标（round 而非 floor，取「最近」而非「左侧」）；命中后：

  1. 该点放大变红（半径 3→5，填充红）；
  2. 点上方画数值气泡：fillText(value, x, y-10) 深色文字——数值可读是折线图触摸的价值。

六、动画的边界处理

切 tab 时清理：

private switchTab(idx: number): void {
  this.tab = idx;
  this.barActive = -1;
  this.pieActive = -1;
  this.lineActive = -1;
  this.redrawCurrent();
  if (idx === 1) {
    this.startLineAnim();   // 切到折线图才启动动画
  }
}

以及 aboutToDisappear 里兜底清理计时器——页面销毁必须释放 setInterval，否则页面退出后计时器仍在跑（内存泄漏 + 无效重绘）。

防重入的另一面：动画进行中切走再切回，lineTimer 可能还活着——switchTab 里 startLineAnim() 的守卫会跳过重复启动，等旧动画自然结束。极端情况下可改为「切换即强制停止并重启」，本应用从简。

七、文章小结

本节实现了折线图：等距下标映射 → 面积渐变（rgba 色带 + 闭合路径）→ 绘制动画（setInterval + 进度 → 段数/插值）→ 白底描边点 + 触摸数值气泡。核心技巧是「动画 = 进度重算几何」——每帧按进度重绘，线与面积共享同一进度，既简单又天然同步。

7.1 本篇新增 API 速查
API 用途 备注
setInterval / clearInterval 动画驱动 防重入 + 完成后清理
createLinearGradient + addColorStop(rgba) 面积色带 支持半透明色
arc(x, y, r, 0, 2π) 数据点圆 白底 + 描边
Math.floor / Math.round 段数/最近点 命中检测
aboutToDisappear 页面销毁清理 计时器兜底释放
7.2 折线图动画的设计取舍回顾

动画实现中有三个决策值得复盘，它们共同决定了动画的「顺滑与健壮」：

  1. 用进度重算几何，而非逐帧缓存：不保存每一帧的画面，而是每帧从进度推导「画到哪」——画面永远自洽，切走切回都不出错；
  2. 线与面积共享进度：两套路径使用完全相同的 n 和 frac，视觉同步，不会出现「面积画完线没到」；
  3. 进度是纯数据：lineProgress 只是 0~1 的数字，不依赖 Canvas 状态——这使它天然可测试、可序列化、可跨函数传递。

下一节实现饼图：环形扇区、百分比标注、图例与触摸外弹。

八、补充：FAQ

Q1：为什么动画用 setInterval 不用 requestAnimationFrame？
setInterval(30ms) 足够平滑且实现简单、可精确控制进度步长，适合「一次性生长动画」。requestAnimationFrame 更适合持续帧循环（第 5 个应用会用到类似思路），按场景取舍。

Q2：动画中途切 tab，线会画一半吗？
切回折线图时 startLineAnim 有防重入守卫：若旧计时器还在跑则跳过，线从旧进度继续；若已结束（timer=-1）则重新从 0 播放。行为可预期，无「半截线」残留——因为每次重绘都从进度重算。

Q3：进度是 0~1，为什么 n 用 Math.max(1, …)？
进度极小（第一帧）时 floor 得 0，面积路径 lineTo(pts[n]) 会画到 pts[0]——其实 0 也合法；max(1,…) 是防御性写法，保证至少画出第一段，避免极端进度下路径退化成点。

九、深入：动画系统的三种实现方式对比

折线图用了 setInterval 驱动动画，但这不是唯一选择。理解三种方式的差异，你才能在正确场景选对工具：

方式 原理 优点 缺点 适用
setInterval 固定间隔回调 简单、可控、精确 间隔不随刷新率自适应 一次性动画、低帧率需求
setTimeout 链 每次回调里再设下一个 可动态调整间隔 写法繁琐 变速动画
requestAnimationFrame 与屏幕刷新同步 平滑、省电、自动暂停 回调频率不可控 持续帧循环（第 5 应用）

本应用为什么选 setInterval：折线生长动画是一次性的（约 0.75 秒），30ms 间隔已足够平滑；setInterval 的进度步进（+0.04）可精确控制动画时长，实现最简单。requestAnimationFrame 的优势（与刷新率同步）在「持续动画」场景才明显——第 5 个应用（粒子特效）会切换到它。

9.1 setInterval 的「防重入」为什么必要

如果切 tab 时没有守卫，用户快速「切走 → 切回 → 切走 → 切回」可能启动多个计时器：

  • 每个计时器都在改 lineProgress、都在调用 redrawCurrent()；
  • 进度被多个计时器同时累加，动画速度变快（3 个计时器 = 3 倍速）；
  • 更糟的是 clearInterval 只清掉其中一个，其余计时器永远运行（泄漏）。

守卫 if (this.lineTimer !== -1) return 保证同一时刻只有一个计时器在跑。任何「全局定时资源」都需要类似的防重入——这是计时器使用的第一纪律。

十、进阶：让折线图更「专业」的三个打磨点

10.1 平滑曲线：从折线到贝塞尔

如果数据点之间的斜率变化剧烈（相邻点落差大），直线连接会出现「尖锐折角」。用前面 1-3 篇学过的中点贝塞尔可以让折线平滑：

this.ctx.moveTo(pts[0].x, pts[0].y);
for (let i = 1; i < pts.length - 1; i++) {
  const mx = (pts[i].x + pts[i + 1].x) / 2;
  const my = (pts[i].y + pts[i + 1].y) / 2;
  this.ctx.quadraticCurveTo(pts[i].x, pts[i].y, mx, my);
}
this.ctx.lineTo(pts[last].x, pts[last].y);

注意取舍：折线图平滑会「抹掉数据点的存在感」，如果数据的波动本身就是信息（如监测数据），直线连接反而更诚实。是否平滑取决于「读者需要看到什么」。

10.2 数据点的大小与描边

本应用数据点是「白底 + 蓝描边」的经典画法。如果数据点密集（几十上百个），可以：

  • 缩小半径（3 → 2）；
  • 只在「选中点」画完整圆，其余点画小圆点；
  • 甚至不画数据点，只画折线（面积图风格）。

数据点密度决定画法——密集时点会互相遮挡变成「实心带」，此时去掉点或缩小点更清晰。

10.3 网格的透明度分级

专业图表的网格线往往分两级：主网格（实线/深色，对齐刻度）和次网格（虚线/浅色，细分刻度）。本应用只有 4 等分主网格；若要更精细：

// 主网格（每 1/4）
strokeStyle = '#E5E7EB';
// 次网格（每 1/8，更浅）
strokeStyle = '#F3F4F6';

两级网格让「粗读」和「细读」都有参照，是仪表盘类图表的标配。

十一、动画的完整生命周期管理

把动画从「启动」到「销毁」的完整生命周期整理成清单，作为所有 Canvas 动画的通用模板：

启动：switchTab 切到折线图 → startLineAnim()
运行：setInterval 回调 → 进度累加 → redrawCurrent()
完成：进度到达 1 → clearInterval → lineTimer = -1
切走：switchTab 切到其他图 → （动画继续跑，但 drawLine 不再被调用）→ 自然结束
销毁：aboutToDisappear → clearInterval 兜底

核心规则：

  1. 启动必须有守卫（防重入）；
  2. 完成必须清资源（clearInterval + 置 -1）；
  3. 销毁必须兜底（aboutToDisappear 里再清一次——页面退出时计时器可能还在跑，不清理会泄漏）；
  4. 状态与绘制解耦：进度是数据，绘制函数每帧读取进度重新投影——动画中途任何时刻的状态都是「当前进度的正确画面」。

这条模板在应用 5（粒子特效）会升级为「帧循环 + 对象池」，但「生命周期四阶段」的骨架完全一致。

十二、折线图与柱状图的绘制思维对比

同为图表，折线图和柱状图的绘制思维有本质区别，理解这个区别能帮你更快上手更多图表：

维度 柱状图 折线图
元素类型 离散（每根柱独立） 连续（整条线）
绘制单位 逐根柱 fillRect 一条多段路径 lineTo
状态依赖 柱间无依赖 点与点有顺序关系
动画方式 无（或逐柱生长） 进度截断 + 插值
命中检测 槽位除法（一维） 最近点（一维距离）

柱状图是「逐个画」，折线图是「连成线」——前者把数据看成独立个体，后者把数据看成连续序列。图表的形态决定了你的绘制思维：离散数据逐个画，连续数据连起来画。

十三、动手练习

  1. 动画速度实验：把 this.lineProgress += 0.04 改成 0.02 / 0.08，观察动画时长变化，理解「进度步长 = 动画速度」；
  2. 面积透明度实验：把 rgba(59, 130, 246, 0.35) 改成 0.6 / 0.05，观察面积色带的浓淡对折线可读性的影响；
  3. 最近点算法实验：把命中检测的 Math.round 改成 Math.floor，观察触摸点下方与左侧数据点的行为差异；
  4. 数据点样式实验：把数据点从「白底描边」改成「纯色实心」，观察线穿过点 vs 点盖住线的视觉差异；
  5. 无动画实验：把 lineProgress 直接置 1（跳过动画），对比静态图与动画图的观感，体会「入场动画」的价值。

饼图实战：环形扇区、百分比标注与触摸外弹

一、目标

饼图展示「整体构成」。本应用做成**环形（donut）**而非实心——环带让百分比标注有落点、视觉更现代。要素：

  1. 环形扇区（外弧 + 内弧反向闭合）；
  2. 扇区中间环带上的百分比标注；
  3. 中心标题；
  4. ArkUI 图例（复用数据源）；
  5. 触摸扇区外弹（explode）。
1.1 为什么饼图是「构成关系」的图

三种图表各回答一个问题：

图表 回答的问题 读者关注点
柱状图 谁大谁小？ 柱高对比
折线图 怎么变化？ 趋势方向
饼图 各占多少？ 占比与整体

饼图的特殊性在于「整体 = 100%」的隐含前提：所有扇区之和就是整体，任何一个扇区的变化都会影响其他扇区的大小（因为占比是相对的）。这种「此消彼长」的语义让饼图在交互上也有特殊性——选中的扇区外弹，其余扇区位置不变但「视觉比例感」变化。

1.2 环形 vs 实心：为什么选 donut

实心饼图（pie）和环形饼图（donut）的对比：

维度 实心 环形（本应用）
百分比标注 放扇区内，小扇区放不下 放环带，空间充足
中心区域 无用途 放标题/总数值
小扇区可读性 差（角度小、面积小） 较好（环带等宽）
现代感 传统 现代仪表盘主流

环形不是「挖了个洞」那么简单——那个洞是信息空间。这是图表设计里「负空间利用」的经典案例：空出来的区域不是浪费，是给信息腾位置。

二、扇区几何：角度是核心

const total = this.pieTotal();     // 数值总和
let angle = -Math.PI / 2;          // 从 12 点方向开始
for (let i = 0; i < PIE_DATA.length; i++) {
  const p = PIE_DATA[i];
  const span = p.value / total * Math.PI * 2;   // 本扇区角度跨度
  const mid = angle + span / 2;                // 扇区中分线角度
  // …绘制…
  angle += span;                                // 游标推进
}

扇形建模三要素：

  1. 起点 -π/2（12 点方向）：Canvas 的 arc 以 3 点方向为 0°，饼图惯例从顶部开始，所以起点偏移 -90°；
  2. 跨度与数值成正比：value/total × 2π——占比越大弧越长，这就是「饼」；
  3. 游标累加：angle += span 让每个扇区紧挨前一个，形成完整的环。

三、环形扇区：双弧反向闭合

this.ctx.beginPath();
this.ctx.arc(ox, oy, r, angle, angle + span);        // 外弧（顺时针）
this.ctx.arc(ox, oy, rIn, angle + span, angle, true); // 内弧（逆时针返回）
this.ctx.closePath();
this.ctx.fillStyle = p.color;
this.ctx.fill();

关键 API：arc(x, y, r, startAngle, endAngle, counterclockwise)——第六个参数 true 表示逆时针。画环形的经典套路：

  1. 外弧从 angle 顺时针到 angle+span；
  2. 内弧从 angle+span 逆时针回到 angle；
  3. closePath 补一条连线，闭合出「月牙形」环带区域。

rIn = r * 0.62：内半径是外半径的 62%，环带宽度适中，既能放百分比文字，又保留 donut 的现代感。

四、百分比标注：放在环带中线上

const pct = Math.round(p.value / total * 100);
const lx = ox + Math.cos(mid) * (r + rIn) / 2;   // 环带中线位置
const ly = oy + Math.sin(mid) * (r + rIn) / 2;
this.ctx.fillStyle = '#FFFFFF';
this.ctx.fillText(`${pct}%`, lx, ly);

极坐标 → 直角坐标：(r+rIn)/2 是环带半径中线，(cos(mid), sin(mid)) 是扇区中分线方向——百分比文字永远落在自己扇区的环带正中间，不会漂到隔壁扇区。

白字：扇区是深饱和色，白色文字对比度最高。文字内容取整到整数百分比（Math.round），避免 34.999…% 的怪数字。

五、中心标题

this.ctx.fillStyle = '#1F2937';
this.ctx.font = '16vp sans-serif';
this.ctx.fillText('时间分配', cx, cy - 8);
this.ctx.font = '11vp sans-serif';
this.ctx.fillStyle = '#9CA3AF';
this.ctx.fillText(`${PIE_DATA.length} 项`, cx, cy + 12);

Donut 中空区不是浪费：放标题 + 副信息，环形图的中空区是天然的「信息锚点」。两行文字一深一浅、字号一大一小，主次分明。

六、图例：复用数据的 ArkUI 行

Row({ space: 14 }) {
  ForEach(PIE_DATA, (p: PieItem) => {
    Row({ space: 4 }) {
      Row().width(10).height(10).borderRadius(5).backgroundColor(p.color)  // 色点
      Text(`${p.name} ${p.value}%`).fontSize(11).fontColor('#6B7280')
    }
  }, (p: PieItem) => p.name)
}.width('100%').justifyContent(FlexAlign.Center).margin({ top: 10 })

图例不画在 Canvas 里，用 ArkUI 组件渲染——色点（10×10 圆）+ 名称 + 百分比。为什么？图例是「文字排版」，组件化渲染更易布局、支持换行、可无障碍朗读；Canvas 里的文字要手动排版。**「画图形、组件排文字」**是图表混合架构的最佳实践。

七、触摸外弹：命中检测 + 偏移重绘

7.1 命中检测：向量 → 角度 → 扇区
const cx = this.canvasW / 2;
const cy = this.canvasH / 2 + 10;
const dx = t.x - cx;
const dy = t.y - cy;
const dist = Math.sqrt(dx * dx + dy * dy);
if (dist > this.pieOuter()) {
  return;   // 点在环外，不响应
}
let angle = Math.atan2(dy, dx) + Math.PI / 2;   // 转成与绘制一致的 0 起
if (angle < 0) {
  angle += Math.PI * 2;
}
const total = this.pieTotal();
let acc = 0;
for (let i = 0; i < PIE_DATA.length; i++) {
  const span = PIE_DATA[i].value / total * Math.PI * 2;
  if (angle >= acc && angle < acc + span) {
    this.pieActive = i;
    this.redrawCurrent();
    return;
  }
  acc += span;
}

命中检测三部曲：

  1. 距离过滤：点到圆心距离超外半径直接忽略——先粗筛（圆内），再做细判（角度）；
  2. 角度换算：atan2(dy, dx) 给出 -π~π 的屏幕角度（0° 在 3 点方向），+π/2 对齐绘制的 -π/2 起点，负数加 2π 归一到 [0, 2π)——命中角度与绘制角度必须同坐标系，这是逆运算的第一纪律；
  3. 区间遍历：角度落在哪个扇区的 [acc, acc+span) 区间内，即命中哪个扇区。
7.2 外弹：偏移圆心重画
const offset = this.pieActive === i ? 10 : 0;
const ox = cx + Math.cos(mid) * offset;   // 沿中分线方向外移
const oy = cy + Math.sin(mid) * offset;
// 之后所有 arc 用 (ox, oy) 而不是 (cx, cy)

外弹原理：把扇区的圆心沿「中分线方向」平移 10 像素，扇区整体「滑出」环体，与相邻扇区之间出现缝隙——视觉上像被抽出来。圆心可变 + 半径不变，几何上最简单的外弹实现。

命中容差：pieOuter() = r + 14，外弹后的扇区边缘最远到 r+10，多留 4 像素容差，手指点外弹边缘也能命中。

7.3 为什么外弹的视觉「自然」

外弹（explode）是饼图交互的经典效果，它的「自然感」来自几何上的一个巧妙设计：每个扇区沿自己的中分线方向移动。

  • 中分线是扇区的「对称轴」，沿它移动 = 沿扇区自身的方向滑出；
  • 所有扇区共用同一个圆心，外弹后每个扇区都「远离」公共圆心，缝隙均匀；
  • 视觉上就像「把一块披萨从整张饼里抽出来」，符合物理直觉。

如果改成「所有扇区统一向上移」（沿固定方向），视觉上就会变成「整张饼被掀起来」，完全失去「选中某一角」的语义。交互效果的方向选择，要符合用户的心智模型。

7.4 触摸状态的完整生命周期

饼图的 pieActive 状态经历四个阶段：

初始：pieActive = -1（无选中）
触摸命中：pieActive = i → redraw（外弹）
再触摸其他扇区：pieActive = j → redraw（外弹切换）
切 tab：switchTab 里 pieActive = -1 → redraw（状态复位）

与柱状图的 barActive、折线图的 lineActive 完全同构——三张图共用同一个「状态 + 重绘」交互范式，只是命中检测的几何不同。这是「单画布三投影」架构在交互层的一致体现。

八、文章小结

本节实现了饼图：游标角度建模（-π/2 起点 + 累加跨度）→ 环形扇区（外弧 + 内弧反向闭合）→ 环带中线百分比 → 中心标题 → 组件化图例 → 触摸外弹（距离过滤 + 角度归一 + 圆心平移）。核心技巧是「绘制与命中共享同一套角度坐标系」与「外弹 = 圆心平移」。

下一节给出数据图表完整代码与运行效果，收尾本应用。

九、补充：FAQ

Q1：为什么不用实心饼图，中间挖空？
环形（donut）有三大优势：百分比文字有固定落点（环带）、中心可放标题、小扇区视觉占比更清晰。现代仪表盘/图表普遍采用 donut。

Q2：命中检测为什么先比距离再比角度？
角度命中只判断方向，不判断远近——圆外的点角度也可能落在扇区区间内，会把「点在空白处」误判为「命中扇区」。先距离后角度，两级过滤，严谨且省计算。

Q3：外弹的扇区会盖住相邻扇区吗？
不会。外弹是平移而非放大，扇区自身尺寸不变，只是沿中分线滑出；相邻扇区保持原位，缝隙由「各自远离公共圆心」自然形成。

十、深入：饼图的几何模型与角度约定

饼图是三张图里「几何最特殊」的一张——它不依赖 x/y 线性映射，而是依赖极坐标（半径 + 角度）。理解极坐标的约定，是读懂饼图代码的前提。

10.1 Canvas 的角度约定

Canvas 的 arc 与三角函数使用弧度制，且角度从 **3 点方向（正 x 轴）**开始、顺时针为正：

3 点 = 0     6 点 = π/2     9 点 = π     12 点 = -π/2（或 3π/2）

这与很多人的直觉（12 点 = 0°、顺时针）不同。饼图惯例从 12 点开始，所以绘制起点用 -Math.PI / 2（等价于 3π/2，即 12 点方向）。

10.2 为什么起点偏移 90° 而不是其他值

饼图从顶部（12 点）开始是设计惯例，原因有二：

  1. 视觉重心：第一扇区从顶部开始，顺着顺时针展开，读者「阅读」的顺序与钟表一致，符合直觉；
  2. 命中一致性：触摸检测用 atan2 得到角度后要 +π/2 对齐绘制起点——如果绘制起点是 0°（3 点），命中换算也要相应改，两处约定必须始终一致。

核心纪律：绘制角度与命中角度必须用同一套坐标系——这是 3-4 篇反复强调的第一原则。

10.3 角度与弧度的换算
角度 弧度 说明
0° 0 3 点方向
90° π/2 6 点方向
180° π 9 点方向
270° 3π/2（-π/2） 12 点方向
360° 2π 回到起点

代码里 span = value/total * 2π 把占比换算成弧度跨度；mid = angle + span/2 找扇区中分线——所有的比例、角度、弧度换算都在数学上闭环，这也是饼图「绘制与命中互为逆运算」的根基。

十一、进阶：饼图的常见变体

理解了基础环形饼图，下面三个变体都是「在基础模型上加一点东西」，帮你看到模型的扩展性：

11.1 半圆环（仪表盘风格）

只需把总角度从 2π 改成 π（或 1.5π），起点从 -π/2 改成 0 或 π，就得到半圆仪表盘——第 4 个应用（时钟仪表盘）的进度环就是这种思路的延伸。

11.2 玫瑰图（南丁格尔图）

把每个扇区的半径与数值挂钩（而不是角度），得到玫瑰图——数值越大扇区越宽越长。绘制差异只在 r 的计算：

const r = minR + (value / maxValue) * (maxR - minR);  // 半径随数值变化
11.3 多层环（同心环）

用多个半径画多个环，每个环代表一个维度——就是「旭日图」的雏形。数据模型升级为 Layer[]，绘制时从外到内逐层画，命中时从外向内逐层判断。

这些变体都共享同一套「极坐标 + 角度游标」模型——掌握了基础模型，变体只是参数变化。

十二、动手练习

  1. 起点实验：把饼图起点从 -π/2 改成 0（3 点方向），观察所有扇区整体旋转 90°，并思考命中检测需要同步改什么；
  2. 内半径实验：把 rIn = r * 0.62 改成 0.3 / 0.85，观察环带从「粗环」到「细环」的变化，找到百分比文字可读性最好的宽度；
  3. 外弹距离实验：把 offset 从 10 改成 4 / 18，观察外弹幅度的视觉差异与命中容差（pieOuter = r + 14）的匹配；
  4. 比例换算实验：把 PIE_DATA 的某个 value 改成 0，观察该扇区消失、其余扇区重新均分 360°——验证「占比 = value/total」的实时性；
  5. 极坐标练习：不写代码，算出「占 25%、起始角 -90°」的扇区中分线角度与百分比文字位置，验证你对极坐标的掌握。

十三、本篇知识点串联

饼图用到的 API 与前面两篇形成互补：

API 本节用途 前两篇对照
arc + counterclockwise 环形扇区双弧 折线图用 arc 画数据点
atan2 触摸角度 柱状图用除法算槽位
Math.cos / Math.sin 极坐标→直角坐标 折线图用线性映射
fillText 百分比标注 柱状图刻度标签

三张图凑齐了 Canvas 绘图的「几何三件套」：线性映射（柱）、连续路径（线）、极坐标（饼）。下一节给出完整代码与运行效果，收尾数据图表应用。

十四、本篇核心结论一句话

饼图的本质是「把占比换算成角度，把角度换算成坐标」：数据域的一个百分比 → 极坐标的一个弧度 → 直角坐标的一个点。整个实现（绘制、标注、命中、外弹）都是在这条换算链上做文章：

  • 绘制：占比 → 弧度（span）→ arc 双弧；
  • 标注：中分线角度 → cos/sin → 环带坐标；
  • 命中：触摸点 → atan2 → 角度 → 区间比对；
  • 外弹：中分线角度 → cos/sin → 圆心平移。

「绘制与命中互为逆运算」在饼图里体现得最纯粹——因为极坐标的换算链是双向可逆的，正向是画，反向是查。掌握饼图，你就掌握了「图形交互 = 几何建模 + 双向换算」的完整范式，这也是后续时钟仪表盘（应用 4）圆形绘制的基础。

14.1 从饼图到仪表盘的思维迁移预告

饼图与外弹交互的这套「极坐标 + 角度」模型，与下一个应用（时钟仪表盘）只有一步之遥：

  • 饼图的扇区角度 → 仪表盘的刻度角度（同一套角度累加）；
  • 饼图的外弹圆心平移 → 仪表盘的指针旋转（角度驱动的旋转绘制）；
  • 饼图的命中角度查询 → 仪表盘的当前时间 → 指针角度（反向换算）。

如果把饼图比作「静态的角度分配器」，仪表盘就是「动态的角度发生器」——前者由数据决定角度，后者由时间决定角度。数据模型从「记录」变成「计算」，是应用 4 的核心转变，敬请期待。

数据图表完整代码与运行效果

一、代码全景

完整源码见 Canvas_2d/3_数据图表/ChartCanvas.ets，结构：

import { promptAction } from '@kit.ArkUI';

interface BarItem { name: string; value: number; }
interface PieItem { name: string; value: number; color: string; }

const BAR_DATA: BarItem[] = [/* 7 天销量 */];
const LINE_DATA: number[] = [10, 26, 18, 42, 33, 55, 48];
const LINE_NAMES: string[] = ['周一', ..., '周日'];
const PIE_DATA: PieItem[] = [/* 学习/工作/运动/娱乐 */];
const TABS: string[] = ['📊 柱状图', '📈 折线图', '🍩 饼图'];

@Entry
@Component
struct ChartCanvas {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private canvasW: number = 0;
  private canvasH: number = 0;
  @State tab: number = 0;              // 图表类型
  private barActive: number = -1;      // 柱高亮
  private pieActive: number = -1;      // 饼外弹
  private lineActive: number = -1;     // 线最近点
  private lineProgress: number = 1;    // 折线动画进度
  private lineTimer: number = -1;

  build() { /* 标题栏 + 类型切换 + 图表面板（画布 + 图例）+ 触摸 */ }
  private switchTab(idx: number): void { /* 切类型，折线图启动动画 */ }
  private redrawCurrent(): void { /* 按 tab 分发到三个绘制函数 */ }
  private handleTouch(e: TouchEvent): void { /* 三种命中检测 */ }
  private drawBar(): void { /* 网格/坐标轴/渐变柱/标签 */ }
  private startLineAnim(): void { /* setInterval 驱动 */ }
  private drawLine(): void { /* 面积渐变/折线/点/气泡 */ }
  private pieTotal(): number { /* 数值和 */ }
  private pieOuter(): number { /* 命中半径 */ }
  private drawPie(): void { /* 环形扇区/百分比/中心标题 */ }
  private niceMax(arr: number[]): number { /* 坐标轴上限 */ }
}
1.1 结构总览：数据 → 状态 → 绘制 → 交互

与前面两个应用一样，代码遵循「数据驱动」的组织方式，但图表应用多了一层「状态」：

区块 内容 职责
数据区 BAR_DATA / LINE_DATA / PIE_DATA 业务数据（唯一真相源）
常量区 TABS / 布局留白 配置集中地
状态区 tab / barActive / lineProgress 当前视图与交互状态
绘制区 drawBar / drawLine / drawPie 数据 → 画面
交互区 switchTab / handleTouch 用户操作 → 状态变化
工具区 niceMax / pieTotal / pieOuter 几何与刻度计算

六个区块各司其职，阅读代码时按「数据 → 状态 → 绘制 → 交互」的顺序理解，逻辑非常清晰。

二、关键代码逐段回放

2.1 三图分发（单画布多投影）
private redrawCurrent(): void {
  if (this.canvasW === 0) {
    return;
  }
  this.ctx.clearRect(0, 0, this.canvasW, this.canvasH);
  if (this.tab === 0) {
    this.drawBar();
  } else if (this.tab === 1) {
    this.drawLine();
  } else {
    this.drawPie();
  }
}
2.2 柱状图渐变柱体
const grad = this.ctx.createLinearGradient(0, y, 0, h - bottom);
grad.addColorStop(0, this.barActive === i ? '#2563EB' : '#3B82F6');
grad.addColorStop(1, '#93C5FD');
this.ctx.fillStyle = grad;
this.ctx.fillRect(x, y, barW, bh);
2.3 折线动画进度 → 几何
this.lineProgress += 0.04;
if (this.lineProgress >= 1) {
  this.lineProgress = 1;
  clearInterval(this.lineTimer);
  this.lineTimer = -1;
}
const n = Math.max(1, Math.floor(this.lineProgress * (pts.length - 1)));
const frac = this.lineProgress * (pts.length - 1) - n;
// 面积/折线/点 全部按 n 与 frac 重算
2.4 环形扇区 + 外弹
const offset = this.pieActive === i ? 10 : 0;
const ox = cx + Math.cos(mid) * offset;
const oy = cy + Math.sin(mid) * offset;
this.ctx.beginPath();
this.ctx.arc(ox, oy, r, angle, angle + span);
this.ctx.arc(ox, oy, rIn, angle + span, angle, true);
this.ctx.closePath();
this.ctx.fill();

三、运行效果

操作 效果
初始加载 柱状图：网格 + 渐变柱 + 数值标签，直接呈现
切「📈 折线图」 折线从 0 开始生长动画，约 0.75 秒画完
切「🍩 饼图」 环形扇区 + 百分比 + 图例展示
触摸柱体 该柱变深蓝高亮，数值标签同步变色
触摸折线点 点放大变红，上方出现数值气泡
触摸扇区 扇区沿中分线外弹 10vp，再点其他扇区切换
点「↻」 重绘当前图表；折线图则重新播放动画

边界验证：触摸饼图环外 → 无响应（距离过滤）；触摸柱间空隙 → 命中相邻柱（槽位容错）；动画中快速切换 tab → 无重复计时器（防重入守卫）。

四、可扩展方向

  • 动态数据：setInterval 定期更新数据并重绘，形成实时监控图表（仪表盘场景）；
  • 多系列：柱状图支持 grouped/stacked，折线图支持多条线（数据模型加 series 字段）；
  • 坐标轴刻度算法：把 niceMax 升级成「任意数量级好看刻度」（1/2/5 步长）；
  • tooltip 跟随：Move 事件 + 最近点浮层（当前是 Down 点选）。

五、应用小结

数据图表完整落地了**「数据域 ↔ 像素域」映射**的方法论：

  1. 数据模型：三组静态数据，饼图数据内嵌颜色（单一真相源）；
  2. 坐标系：四边留白 + niceMax 上限 + 线性映射；
  3. 三图投影：柱（网格/渐变）、线（面积/动画）、饼（环/角度），一套坐标系三种画法；
  4. 交互：绘制与命中互为逆运算，高亮/外弹 = 状态 + 重绘；
  5. 动画：setInterval + 进度重算几何，线与面积共享进度。

下一节开启第 4 个应用——动态时钟与仪表盘：圆形绘制、三角函数表针、定时走时与进度环。

六、FAQ 补充

Q：lineActive 高亮点为什么要在动画 n 之内才画气泡？
动画进行中，未画到的点（下标 > n）还没出现在画布上，若气泡照画会造成「气泡先于线出现」的穿帮。lineActive <= n 的守卫保证气泡只出现在已画区域。

七、代码运行检查清单

检查项 正确姿势 错误表现
绘制函数状态复位 drawBar/drawLine/drawPie 开头重置样式 三图颜色/字体互相污染
setLineDash 复位 网格画完 setLineDash([]) 坐标轴柱体全变虚线
动画防重入 startLineAnim 里 timer !== -1 守卫 快速切 tab 多计时器叠加
动画清理 完成后 clearInterval + 置 -1 计时器泄漏、3 倍速动画
页面销毁清理 aboutToDisappear 里 clearInterval 退出页面后计时器继续跑
命中坐标一致性 绘制与命中用同一套 left/slot 点柱体无高亮、点空隙却高亮
饼图角度归一 atan2 结果 +π/2 且负数 +2π 命中扇区错位 90°
数值标签防重叠 标签 baseline 与锚点匹配 文字压柱顶/错位

八、性能与内存小结

图表应用是「静态为主 + 短时动画」的轻量场景：

  • 静态绘制：三张图每帧只有几十个绘制命令，微秒级；
  • 动画期：折线生长约 0.75 秒、每 30ms 一帧，共 25 帧，CPU 占用可忽略；
  • 内存：无位图、无长生命周期对象，唯一需要管理的资源是 lineTimer（已用防重入 + 兜底清理）；
  • 与后续应用的对照：图表的动画是「一次性、短时、进度驱动」，第 5 个应用的粒子动画是「持续、高频、对象驱动」——两种动画的资源管理策略完全不同，届时会展开。

九、动手练习：把图表「玩坏」

  1. 改数据结构：给 BAR_DATA 加两根柱子（8 个分类），观察槽位自适应、柱宽不变、x 轴标签自动排开——验证「数据驱动布局」；
  2. 改动画时长：把 += 0.04 改成 += 0.01，动画从 0.75 秒变成 3 秒，观察进度步长与动画时长的线性关系；
  3. 改饼图数据：把 PIE_DATA 加一项「休息 10」，观察总占比仍为 100%、各扇区角度自动缩小——验证「占比 = value/total」；
  4. 交叉触发实验：柱状图高亮后切折线图再切回，观察 barActive 是否复位——理解 switchTab 里的状态重置；
  5. 双图表联动：给柱状图加「点击柱子后折线图高亮对应点」的联动，验证「状态 + 重绘」范式可以跨图表复用。

十、三张图的绘制管线总览

最后把三张图的完整绘制管线并排，作为应用 3 的收官总结：

柱状图：清屏 → 虚线网格 → 坐标轴 → 渐变柱体 → 数值标签 → x 轴名称
折线图：清屏 → 面积渐变（进度截断）→ 折线（进度截断）→ 数据点 → 气泡
饼图：清屏 → 环形扇区（外弹偏移）→ 百分比 → 中心标题 → 组件图例

三张图共享同一套「清屏 → 逐元素绘制」的骨架，差异只在元素类型与几何映射。这也再次印证本系列的主线：绘制应用的复杂度来自数据与几何，而非绘制机制本身——机制永远是「清屏 + 按数据重绘」。

十一、FAQ 扩展

Q1：三张图的绘制函数为什么不拆成三个组件？
本应用是一个「图表 Demo」，三张图共享同一个画布、同一套坐标系常量（left/right/top/bottom/plotW/plotH）和同一套状态（tab/active）。拆成三个组件反而要传递大量共享状态，徒增复杂度。真实产品中如果图表要独立复用，可以抽成 ChartCanvas 子组件接收数据和类型参数——但本应用的「单画布三投影」更利于教学对照。

Q2：为什么折线图动画用 setInterval 而不用动画 API？
ArkUI 提供了 animateTo / keyframeAnimate 等声明式动画，但它们针对组件属性变化；Canvas 的画面是命令式绘制的，声明式动画无法直接驱动「画到哪」。所以折线动画用 setInterval + 进度重算，本质是「手动逐帧驱动 Canvas」——这也是所有 Canvas 动画的通用做法。

Q3：图表数据改变后如何刷新？
如果是静态数据（本应用），数据变化 = 改常量 + 调 redrawCurrent()。如果是动态数据（实时监控），把数据放到成员变量（如 @State barData: BarItem[]），数据更新后调用 redrawCurrent() 即可——绘制层只认「当前数据」，与数据来源无关。

Q4：触摸命中为什么用 Down 而不是 Move？
图表是「点选」交互（选柱子、选扇区），Down 一次即可。Move 高频触发会带来大量无意义的命中检测与重绘。如果要做「手指划过高亮跟随」的效果，再用 Move 并做节流（如每 3 帧检测一次）。

Q5：niceMax 的 1.25 系数和 50 步长是魔法数字吗？
是「启发式参数」，但不是凭空来的：1.25 保证数据最高点上方留 20% 空间；50 是「周销量」量级的自然步长（120~320 范围）。这两个参数放在 niceMax 方法内集中管理，想调整只改一处——把魔法数字集中在工具函数里，是控制启发式参数的最佳实践。

Q6：饼图百分比文字在超小扇区会重叠吗？
会。如果某个扇区占比 < 5%，它的环带中线可能容不下「5%」三个字符。解决思路：小扇区百分比移到扇区外侧并用引线连接（leader line），或者直接不显示小扇区的百分比（图例里已有）。本应用数据恰好没有超小扇区，未做此处理——真实产品必须考虑。

Q7：本应用与前面两个应用的核心区别是什么？
签名板/涂鸦画板的画面由用户输入（触摸）决定，是「记录型」；图表的画面由数据决定，是「投影型」。这导致绘制思维的根本差异：前者的数据是「历史」，重绘 = 重放历史；后者的数据是「现状」，重绘 = 重新投影。理解这个区别，你就掌握了本系列两条主线的分野。

十二、与后续应用（4/5）的衔接

应用 3 是「静态图表 + 短时动画」的代表，它给后续两个应用留下的技术遗产：

技术点 应用 3 的使用 应用 4/5 的升级
角度/极坐标 饼图扇区 时钟表盘刻度、指针
setInterval 动画 折线生长 时钟每秒走时
命中检测 图表点选 仪表盘无交互（纯展示）
状态 + 重绘 tab 切换 时间驱动重绘
绘制函数开头重置状态 三图互不污染 每帧全量重绘的纪律

图表应用的「每帧重绘 + 状态驱动」范式，在应用 4（时钟）变成「时间驱动」，在应用 5（粒子）变成「帧循环 + 对象池」——应用 3 是「从事件驱动到时间驱动」的过渡站。学完本节，你已经具备阅读后续所有绘制代码的完整基础。

十三、数据图表应用收官总结

回顾整个应用 3，用一张「从数据到交互」的完整链路做收官：

数据（BAR_DATA / LINE_DATA / PIE_DATA）
  ↓ 归一化
比例（v/maxY、v/total）
  ↓ 映射
几何（柱矩形 / 折线点 / 扇区角度）
  ↓ 绘制
画面（网格 + 渐变 + 标签 / 面积 + 动画 / 环形 + 百分比）
  ↓ 反投影
交互（槽位命中 / 最近点 / 距离+角度）

五步链路中，前四步是「画」，最后一步是「查」。绘制与命中共用同一套几何参数（left/slot/maxY/angle），这是整个应用 3 代码正确性的根基——任何一步的几何公式变了，另一步必须同步变，否则画面与交互就会错位。

13.1 应用 3 的五个工程习惯

本应用在全系列里首次引入了几个「工程化」习惯，值得沉淀：

习惯 体现 价值
状态显式复位 每个绘制函数开头重置样式 三图互不污染
全局资源防重入 lineTimer 守卫 计时器不泄漏、不叠加
生命周期兜底 aboutToDisappear 清理 页面销毁后无残留
魔法数字集中 niceMax / 常量区 调参只改一处
几何参数单一真相源 left/slot 绘制命中共用 画面与交互不错位

这五个习惯在应用 4（时钟）会变成「每帧重绘的纪律」，在应用 5（粒子）会变成「对象池 + 帧循环」的基石——工程习惯是跨应用复用的隐形资产。

13.2 给读者的自测清单

学完应用 3，你应该能独立回答：

  1. 柱状图的 y 轴映射为什么是 h - bottom - plotH * v / maxY？（答案：y 向下 + 值越大越靠上）
  2. 折线动画为什么「进度重算几何」而不是逐帧缓存？（答案：画面永远自洽、可切走切回）
  3. 饼图命中为什么先比距离再比角度？（答案：两级过滤，防止圆外误判）
  4. 三张图为什么能共用一个画布？（答案：单画布三投影，绘制函数互不污染）

能答对这四个问题，说明你已经真正理解了「数据域 ↔ 像素域」这条主线。带着这份理解进入应用 4（时钟仪表盘），你会看到同一套思想的「时间驱动」版本。

# harmonyos # 华为 # 学习
Logo
人工智能6S服务平台

作为“人工智能6S店”的官方数字引擎，为AI开发者与企业提供一个覆盖软硬件全栈、一站式门户。

更多推荐

cover

鸿蒙手写签名板：HarmonyOS Canvas 自定义绘制全攻略

avatar 人工智能6S服务平台

关于文件整理与存储，我近期关注到的三款工具

在日常工作和生活中，处理不断累积的各类文件，比如工作文档、学习资料、照片和视频，是很多人都要面对的事情。这三款产品分别从云端存储与智能管理、本地标签化整理，以及个人文档库的全文检索等不同角度，提供了各自的解决思路。提供最高30TB的存储空间，支持安卓、iOS、鸿蒙、Windows、macOS、Linux及多种智能硬件终端，可实现多设备间的文件自动同步。内置GenFlow专家模型4.0，支持自然语言

avatar 人工智能6S服务平台

昇腾Model-Agent端云协同架构解析

针对昇腾Model-Agent模型适配大赛第二季，若需在安卓手机应用App中集成百度AI服务（如图文生成），其核心方案是构建一个。该架构将昇腾NPU的本地推理能力与云端百度AI的丰富服务相结合，通过一个云端Agent进行编排和调度，最终在安卓客户端呈现结果。###一、核心架构设计aiprequests。

avatar 人工智能6S服务平台
