本文由原 5 篇连载（应用设计与架构 / 页面 UI 与画布搭建 / 核心绘制逻辑 / 进阶功能与交互 / 完整代码与运行效果）合并整理为 1 篇完整教程，按以下 5 个部分组织：

• 第 1 部分：Canvas 初识：HarmonyOS 自定义绘制怎么玩——签名板应用架构设计
• 第 2 部分：签名画布搭建：Canvas 组件、RenderingContext 与触摸事件的正确姿势
• 第 3 部分：贝塞尔曲线平滑签名：让手写笔迹告别锯齿折线
• 第 4 部分：签名导出实战：getPixelMap + ImagePacker 把画布变成图片
• 第 5 部分：手写签名板完整代码与运行效果

对应代码：Canvas_2d/1_手写签名板/SignaturePad.ets（已按 API 24 编写）

---

Canvas 初识：HarmonyOS 自定义绘制怎么玩——签名板应用架构设计

一、为什么自定义绘制要学 Canvas

ArkUI 提供了丰富的现成组件（Button、Text、List、Image……），这些组件解决的是**「结构化内容」的展示**——文本有文字属性、图片有图片属性、列表有行与列。但遇到自由形状的内容时，预置组件就无能为力了：手写签名、涂鸦、图表、仪表盘、粒子特效，这些画面的「长什么样」完全由数据与算法决定，无法用几个属性拼出来。这时就需要自定义绘制。

可以这样理解 ArkUI 的两层能力：

能力层	代表组件	适用场景	特点
声明式 UI	Button / Text / List	表单、列表、详情页	声明「有什么」，系统负责渲染
命令式绘制	Canvas + CanvasRenderingContext2D	图形、图表、手绘、特效	声明「怎么画」，逐条指令执行

HarmonyOS 的自定义绘制有两条路：

1. Canvas 组件 + CanvasRenderingContext2D：命令式绘制，像在纸上画画——moveTo 落笔、lineTo 走线、fillRect 涂色、arc 画弧。灵活、性能好，是绘制型应用（本系列 5 个应用）的主角；
2. 自定义组件 onDraw：在自定义组件里拿到 Canvas 绘制上下文直接画，适合组件级定制，把绘制逻辑封装进一个可复用的组件。

本系列全部使用方案 1，目标是把 CanvasRenderingContext2D 的核心 API 讲透。从最贴近用户直觉的「手写签名」开始，逐步升级到涂鸦画板、数据图表、时钟仪表盘、粒子特效，覆盖路径绘制、合成模式、动画循环、像素导出等全部核心知识点。

为什么第一个应用选签名板

选签名板作为系列开篇有三个理由：

• API 覆盖面恰到好处：只用到了路径绘制（moveTo / quadraticCurveTo / stroke）与触摸事件，没有多余的复杂度，适合建立「数据 → 绘制」的心智模型；
• 交互闭环完整：采集（触摸）→ 绘制（贝塞尔）→ 操作（撤销/清空）→ 输出（导出图片），一条链路走完一个绘制应用的全部环节；
• 数据模型典型：签名板是典型的「图形 = 数据的投影」场景，这种模型是后续 4 个应用的基础——涂鸦画板是它的多色升级版，图表是它的数据可视化版，粒子特效是它的动画版。

二、签名板的需求分析

手写签名板要解决什么问题？把「用手指写字」变成「可保存的图片」。需求拆解：

需求	说明	技术落点
触摸书写	手指按下 → 拖动 → 抬起，形成一笔笔迹	onTouch 事件三态采集
笔迹平滑	手指采样是离散点，直接连线会有折角	二次贝塞尔曲线（中点法）
撤销	写错了，回退最后一笔	数据栈 pop + 重绘
清空	全部重写	数据数组置空 + 重绘
导出图片	把画布内容变成 PNG 文件，可发送给他人	getPixelMap + ImagePacker + fileIo

技术选型：全部落在 CanvasRenderingContext2D 上——触摸事件采集坐标点、路径 API 绘制、像素 API 导出，不引入任何第三方库。这也是刻意为之：自定义绘制的核心能力都内置于框架，学会它就能做出大量应用，不需要依赖外部图形库。

为什么不用预置组件模拟？ 有人会说「签名不就是一条线吗，用 Image 显示一张预先生成的图不就行了」——但那是静态图，无法响应实时书写。签名板的核心是实时性：手指画到哪里，笔迹必须立刻出现在哪里。只有 Canvas 命令式绘制能在触摸事件的回调里同步完成「取点 → 画线」这一闭环。

需求里的边界情况

需求分析时最容易遗漏的是「不画线的时候怎么办」：

1. 轻点一下：按下立即抬起，只产生 1~2 个采样点，没有「笔画」可言，但要画出一个点（或极短线段），不能留白；
2. 快速连写：手指快速划动时 Move 采样可能稀疏，两点间距拉大，直接连线会「跳」，需要贝塞尔平滑兜底；
3. 画布未就绪：onReady 之前触摸事件理论上不会来，但严谨起见 redraw() 里要有 canvasW === 0 守卫；
4. 反复撤销到空：撤销不能越界（数组越界或弹出空气），要在入口判断 length === 0；
5. 导出时恰好无内容：空画布导出没有意义，要在导出入口提示用户。

这些边界情况会在后续各篇的实现代码里逐一体现，现在先在需求层面把它们「登记」下来。

三、数据模型：一笔 = 一串点

绘制型应用的关键是把「画面」抽象成数据。签名板的画面就是若干「笔画」的叠加：

/** 笔迹点 */
interface Point {
  x: number;
  y: number;
}

/** 一笔笔画（点序列 + 颜色 + 粗细） */
interface Stroke {
  points: Point[];
  color: string;
  width: number;
}

模型推导：手指每一帧移动都会产生一个采样点（x, y）；从按下到抬起的连续采样点组成一笔 Stroke；画布是 Stroke[] 的叠加。有了这个模型：

• 撤销 = 弹出最后一个 Stroke 再重绘；
• 清空 = 数组置空再重绘；
• 导出 = 把数组绘制到像素上再抓取。

一切操作都变成对数据的操作——这正是自定义绘制的设计精髓：画面只是数据的「投影」，操作数据就等于操作画面，天然正确，不需要记录任何「画布反操作」。

这个模型还有一个隐藏好处：数据与渲染解耦。笔迹数据可以序列化保存到本地（存 JSON），下次打开应用再恢复；可以发给服务器做签名比对；可以导出成矢量描述。画面只是数据的一种「视图」而已。

为什么 Stroke 要带颜色和宽度

虽然签名板只用了黑色 3vp 一种笔迹，但把颜色和宽度放进数据模型，是为了让模型「一次设计、处处可用」：

• 第 2 个应用（涂鸦画板）直接复用这个模型，加上调色盘就能画彩色画；
• 后续若要做「笔锋效果」（起笔细、收笔粗），也只需要在 Stroke 里扩展 width 数组即可。

设计数据模型时的一个经验法则：把「绘制时的视觉属性」和「图形的几何数据」放在一起。这样重绘时一笔就是一个自包含的单元，绘制函数 drawStroke(s) 只依赖 s 自身，不依赖任何外部状态。

补充：坐标系的三个关键约定

签名板的一切绘制都建立在同一个坐标系上，这里提前把三个约定讲清楚，后续所有应用都遵守它们：

1. 原点在左上角：Canvas 坐标原点 (0, 0) 位于组件左上角，x 轴向右增大，y 轴向下增大——这与数学坐标系（y 向上）相反，初学时容易画反，务必先建立「屏幕坐标」的直觉；
2. 单位是 vp（虚拟像素）：触摸坐标 t.x / t.y、绘制坐标 ctx.width / ctx.height 都是 vp，与设备物理像素无关。vp 的好处是不同分辨率设备上画面比例一致，无需关心屏幕密度换算；
3. 绘制坐标 = 触摸坐标：触摸事件返回的坐标就是组件内的 vp 坐标，可以直接喂给绘制 API，中间不需要任何换算。这三者的统一是本系列所有应用「从采集到绘制零转换」的根基。

四、架构分层：数据 → 重绘 → 交互

签名板页面分成三层：

┌─────────────────────────────┐
│ UI 层：标题栏 / 画布 / 操作栏 │
│ @State 只管文案（笔数、保存数）│
├─────────────────────────────┤
│ 数据层：strokes: Stroke[]    │
│ 非状态量，主动驱动重绘        │
├─────────────────────────────┤
│ 绘制层：redraw() 全量重绘    │
│ drawStroke() 单笔贝塞尔绘制  │
└─────────────────────────────┘

这个分层的核心思想是单向数据流：

触摸事件 → 修改数据（strokes） → 调用绘制（redraw） → 更新 UI 文案（@State）

一个容易踩的坑：Canvas 的重绘不等价于状态变更

@State 更新会触发 build 重跑，但 Canvas 的内容不会自动重画——Canvas 组件是「命令式绘制」的容器，它的像素内容由你的绘制代码决定，build 重跑只会重新应用组件属性（宽高、背景色），不会重放你的 ctx.xxx() 调用。

所以必须手动调用绘制逻辑。这里把 strokes 设计成普通成员变量（不挂 @State），每次数据变化后主动调用 redraw()——数据与绘制同在一个同步流程里，不会出现「UI 文案已变、画面还差一帧」的撕裂感。

@State 只保留 UI 文案：strokeCount（笔数）、savedCount（保存数）、savedTip（保存路径提示），它们随重绘同步更新，文案永远和画面一致。

为什么要这样分？因为两类数据有本质区别：

数据	变化源	消费方	更新方式
strokes（笔迹）	触摸事件	Canvas 绘制	主动调 redraw()
strokeCount（文案）	strokes 变化	Text 组件	@State 自动刷新

strokes 变了，如果只更新文案而不重绘，画面就「撒谎」；如果只重绘而不更新文案，文字就「撒谎」。把两者绑定在同一个函数里调用，就永远一致。

关于状态设计的常见误区

有些初学者会把 strokes 也挂上 @State，然后期待 build 重跑时自动重绘——这是行不通的，原因有二：

1. @State 是浅观察：对数组的 push、pop 操作，ArkUI 的状态管理默认不触发刷新（需要 @Observed / 数组整体赋值等高级用法）；
2. 即使触发了 build 重跑，Canvas 也不会重绘：绘制是命令式的，需要显式调用。

所以签名板采用「普通成员变量 + 手动 redraw」是最直接、最可控的方案。等到涂鸦画板引入撤销重做时，你会发现这个模型让「操作栈」的实现也变得非常简单。

补充：状态管理的边界在哪里

有的开发者会走向另一个极端——把所有数据都塞进 @State。这里给出一个简单可操作的判断标准：

• 需要驱动 UI 组件（Text/Button）变化的数据 → @State；
• 只需要驱动 Canvas 画面变化的数据 → 普通成员 + 手动 redraw()。

签名板里 strokes 只驱动 Canvas，所以走后者；strokeCount 要显示在标题栏，所以走前者。按这个标准划分，每个数据都只有一个「消费方」，状态设计就不会乱。

五、绘制管线：redraw() 的职责

private redraw(): void {
  if (this.canvasW === 0) {
    return;
  }
  this.ctx.clearRect(0, 0, this.canvasW, this.canvasH);
  this.ctx.globalCompositeOperation = 'source-over';
  for (const s of this.strokes) {
    this.drawStroke(s);
  }
}

管线三步：清屏（clearRect）→ 复位合成模式（source-over）→ 逐笔重绘。每一步都有讲究：

1. clearRect：画布是「一次性画布」，不先擦除就直接画会叠加残影，所以每次重绘必须先清空。clearRect(0, 0, w, h) 清空的是绘制内容层，不影响组件背景色；
2. globalCompositeOperation：先用 source-over 兜底复位——本应用只用普通覆盖，但后续涂鸦画板的橡皮擦会把它换成 destination-out，这里先养成「每次重绘前显式复位」的习惯。如果不复位，一旦某次绘制改了合成模式，后续所有重绘都会受影响；
3. 逐笔重绘：每笔独立 beginPath，互不污染。beginPath 的作用是「开新路径」——把当前累积的路径命令清空，重新开始记录。如果漏掉它，所有笔画会连成一条路径，lineWidth 等设置也会互相干扰。

为什么全量重绘而不是增量画

签名场景笔迹量小（几十笔 × 每笔几十个点），全量重绘一帧在毫秒级；换来的是实现简单、逻辑纯粹——「画面永远等于数据的投影」，重绘是幂等的，任何时刻调用 redraw() 结果都一致，这对后续撤销/清空/页面返回重绘非常友好。

增量绘制的诱惑与陷阱：有些人会想「新点来了，只画新的一段，何必全部重画？」——这在签名场景是可行的（性能更好），但代价是状态管理复杂化：撤销时必须知道「哪些像素是最后一笔画的」；清空时必须整张清；换颜色时旧笔迹不能受影响。全量重绘把这些复杂性全部消灭：每次画面 = 数据的完整投影，逻辑上无懈可击。

什么时候该放弃全量重绘

全量重绘的瓶颈在对象数量：每帧要遍历所有对象并逐个执行绘制命令。签名板几十笔完全无压力；但当对象数以万计（粒子特效）、且每帧都在变化时，全量重绘可能超过 16ms 的帧预算，就需要增量策略（如只更新变化区域、分层缓存）。第 5 个应用会专门讨论性能优化。

绘制调用的频率问题

签名书写时每帧（约 16ms）都会触发一次 redraw()。全量重绘意味着每帧要执行「清屏 + 数十次路径构建 + 数十次 stroke 调用」，这在现代设备上 CPU 开销极小（几十笔 × 每笔几十点，路径光栅化总量不过几千条线段）。但有一个容易被忽视的细节：每次 stroke() 调用都会触发一次 GPU 提交，笔数越多提交次数越多。签名场景提交次数 <100 次/帧，完全在正常范围；如果你发现真机上有轻微卡顿，第一排查点就是「是否有隐藏的重绘被触发」（例如误把 strokes 挂上 @State 导致每次 push 都触发 build）。

六、页面骨架

@Entry
@Component
struct SignaturePad {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

  build() {
    Column() {
      // 标题栏：签名板 + 笔数/保存数
      // 画布：Canvas(this.ctx).onReady(...).onTouch(...)
      // 操作栏：撤销 / 清空 / 保存图片
      // 保存提示：savedTip
    }
    .width('100%').height('100%').backgroundColor('#F8FAFC')
  }
}

两个初始化关键点（后续每篇都会用到，先记牢）：

1. RenderingContextSettings(true)：开启抗锯齿，否则斜线、圆弧会有明显锯齿。true 表示「允许抗锯齿渲染」，这是绘制型应用的基本配置；
2. Canvas(this.ctx)：把上下文绑定到组件，绘制命令直接作用在组件上；真正的绘制时机是 onReady 回调——此时组件已布局完成，ctx.width / ctx.height 才拿得到真实画布尺寸。

Canvas 组件属性 vs 绘制上下文属性

很多新手会混淆两类属性，这里明确区分：

类别	例子	作用对象	生命周期
组件属性	width / height / backgroundColor / borderRadius	组件本身（容器）	build 时应用
上下文属性	fillStyle / strokeStyle / lineWidth	绘制内容（像素）	绘制时生效

白底是组件背景（backgroundColor），笔迹是上下文绘制的内容，两者位于不同的层。这一点在第 1-4 篇导出图片时会再次遇到——getPixelMap 抓取的是绘制内容层，组件背景不在其中。

补充：本应用用到的 CanvasRenderingContext2D API 全景

给读者一张「本应用 API 地图」，后面每用到一个新 API 都可以回到这张表对号入座：

API	作用	本应用使用位置
moveTo(x, y)	移动画笔到指定点（不画线）	每笔起点
lineTo(x, y)	从当前点到指定点画直线	点数少于 3 时的退化分支
quadraticCurveTo(cpx, cpy, x, y)	二次贝塞尔曲线	中点法平滑的核心
beginPath()	开始新路径	每笔绘制前
stroke()	描边当前路径	每笔绘制末尾
clearRect(x, y, w, h)	清除矩形区域	redraw 清屏
fillRect(x, y, w, h)	填充矩形	导出白底铺垫
strokeStyle / lineWidth	描边颜色 / 粗细	笔迹样式
lineCap / lineJoin	线帽 / 线角形状	笔迹质感
globalCompositeOperation	合成模式	橡皮擦的基础
getPixelMap(x, y, w, h)	抓取像素快照	导出第一步

这张表也是本系列 5 个应用的「公共字典」：涂鸦画板新增橡皮擦（destination-out）与更多颜色；图表新增 fill / arc / rotate / translate；时钟新增 save / restore；粒子新增阴影与更多变换。熟悉这张表，后续每篇只需关注「增量 API」。

七、运行方式

SignaturePad.ets 是自包含的 @Entry 页面，复制到 entry/src/main/ets/pages/ 并在 main_pages.json 注册后即可跳转运行（详见 Canvas_2d/README.md）。

运行前提：

• DevEco Studio 5.0+，API 24（HarmonyOS NEXT）或更高；
• 模拟器或真机（真机触摸体验更真实，模拟器用鼠标拖拽也能模拟触摸）；
• 无需申请任何权限——签名文件写到应用沙箱的 cacheDir，属于应用私有空间。

八、文章小结

本节完成了签名板的设计阶段：需求分析 → 数据模型（Stroke 点序列）→ 分层架构（UI/@State 文案 + 数据层 + 绘制层）→ 绘制管线（clearRect → 复位 → 逐笔重绘）。核心思想是「画面 = 数据的投影」：笔画是可撤销、可重绘的纯数据，Canvas 只是把数据画出来的输出设备。

回顾设计阶段的关键决策：

决策点	选择	理由
绘制方案	CanvasRenderingContext2D	命令式、实时、灵活
数据模型	Stroke[]（点序列）	一切操作 = 数据操作
strokes 是否 @State	否，普通成员	@State 不触发 Canvas 重绘
重绘策略	全量重绘	幂等、简单、量小无压力
UI 文案	@State	随重绘同步更新

下一节搭建画布 UI：Canvas 组件属性、onReady 时机、onTouch 触摸事件坐标——解决「手指按下去，点在哪儿」。

九、动手练习

学完本节，建议动手验证以下三个点，每个都能加深对「数据驱动绘制」的理解：

1. 给 strokes 加 @State 试试：把 private strokes 改成 @State strokes，运行后书写，观察笔迹是否「时有时无」或出现奇怪的重绘行为，从而亲手验证「@State 不驱动 Canvas 重绘」这一结论；
2. 去掉 redraw 里的 clearRect：注释掉清屏代码，连续书写几笔，观察笔迹叠加残影的现象，理解「一次性画布」的含义；
3. 去掉 globalCompositeOperation 复位：本应用没有改合成模式所以看不出区别，但你可以预先把第 2 篇的橡皮擦代码粘进来，体验「不复位 → 重绘被污染」的现场。

十、FAQ 扩展

Q1：为什么 strokes 不挂 @State？
因为 @State 变更走的是 build 渲染管线，而 Canvas 内容由绘制代码决定，两者不同步会造成「画面滞后于状态」。把 strokes 设为普通成员 + 手动 redraw()，数据和画面在同一同步调用栈内更新，逻辑更直接。

Q2：全量重绘会不会卡？
签名板笔迹总量有限（<100 笔），且每笔只做路径描边，现代设备一帧远小于 16ms。真正的瓶颈是「每帧全量重绘」在粒子场景（数万对象）才需要考虑增量优化，那是第 5 个应用的主题。

Q3：clearRect 擦得干净吗？
能。clearRect 清空的是「绘制内容」层，Canvas 组件的 backgroundColor（白底）属于组件属性，不受影响，所以白底画布清屏后依然是白的——这也保证了导出 PNG 时背景是纯白。

Q4：为什么还要显式复位 globalCompositeOperation？
本应用从不修改合成模式，复位看起来多余，但这是「防御性编程」：drawStroke 里如果未来引入特殊合成（如橡皮擦 destination-out），忘记复位会导致所有重绘被污染。在每次 redraw 开头复位，保证「管线入口状态永远已知」。

Q5：签名数据可以保存到本地吗？
可以。Stroke 是纯数据（数组 + 字符串 + 数字），用 JSON.stringify 序列化后存到应用沙箱即可，下次启动反序列化恢复。这也是数据驱动模型的额外红利——「画面」可以完整地变成「数据」保存。

Q6：为什么要用 @Entry 页面而不是子组件？
本系列 5 个应用都是独立 Demo，用 @Entry 可以直接在 main_pages.json 注册路由、单独运行，方便对照学习。实际项目中更常见的做法是把绘制逻辑抽成 @Component 子组件（传数据、收事件），架构上是一样的。

Q7：坐标为什么 y 轴向下？
这是屏幕坐标系的通用约定，源自图形学与光栅扫描的顺序（从上到下逐行扫描）。只要统一使用，绘制结果就不会出错；唯一的风险点是「把数学坐标习惯带进来」——比如画「向上」的图形时忘了 y 要减小。

Q8：vp 和 px 有什么区别？
vp（virtual pixel）是逻辑尺寸，与屏幕密度无关；px 是物理像素。一个 vp 在不同密度的设备上对应的物理像素数不同（2x / 3x 屏）。Canvas 绘制与触摸坐标默认都是 vp，开发者一般不需要手动换算；只有做像素级操作（如 getPixelMap 导出大图）时才需要关注 vp 与 px 的关系。

Q9：多应用间如何复用这套架构？
把「数据层 + 绘制层」抽成一个独立的 @Component（如 SignatureCanvas），暴露 clearAll()、undo()、getPixelMap() 等接口，UI 层只管调用。后续涂鸦画板、图表的画布部分都可以按这个模式组织，只是绘制函数和数据类型不同。

---

签名画布搭建：Canvas 组件、RenderingContext 与触摸事件的正确姿势

一、设计理念：画布是「白纸」，一切围绕它转

签名板的 UI 目标是白纸 + 工具条：一大块白底画布让人「想写字」，下方三个按钮处理「撤销 / 清空 / 保存」。页面结构：

1. 标题栏：✍️ 手写签名板 + 笔数·保存数 + 刷新；
2. 签名画布：白色圆角卡片，占主视觉；
3. 操作栏：撤销（灰）/ 清空（红）/ 保存（蓝）；
4. 保存提示：显示导出文件路径。

为什么 UI 要这么设计

从用户视角看，签名板的使用流程极其简单：拿起来就写。因此 UI 必须做到零学习成本：

• 白底：强烈的「纸」的隐喻，用户不需要任何说明就知道这里可以写字；
• 操作按钮放底部：单手拇指可及的区域，符合手机握持习惯；
• 保存提示实时可见：导出后立刻给出路径反馈，用户知道文件去哪了，这是「可分发」信任感的关键。

UI 设计服务于交互流程：写（画布）→ 改（撤销/清空）→ 带走（保存）。按钮顺序也按这个心智模型排列：撤销在最左（「刚才写错了」是最频繁的操作），清空居中（「全部重来」），保存最右（「完成，输出」）。

页面代码骨架

build() {
  Column() {
    // 1. 标题栏
    Row() {
      Text('✍️ 手写签名板').fontSize(18).fontWeight(FontWeight.Bold)
      Blank()
      Text(`笔数 ${this.strokeCount} · 保存 ${this.savedCount}`).fontSize(12).fontColor('#6B7280')
      Text('↻').fontSize(16).onClick(() => this.redraw())
    }
    .width('94%').padding({ top: 12, bottom: 12 })

    // 2. 签名画布
    Canvas(this.ctx)
      .width('94%').height(360)
      .backgroundColor('#FFFFFF')
      .borderRadius(14)
      .border({ width: 1, color: '#E5E7EB' })
      .onReady(() => { this.canvasW = this.ctx.width; this.canvasH = this.ctx.height; this.redraw(); })
      .onTouch((e: TouchEvent) => this.handleTouch(e))

    // 3. 操作栏
    Row({ space: 10 }) {
      Button('🔄 撤销').backgroundColor('#9CA3AF').onClick(() => this.undo())
      Button('🧹 清空').backgroundColor('#EF4444').onClick(() => this.clearAll())
      Button('💾 保存图片').backgroundColor('#3B82F6').onClick(() => this.saveImage())
    }
    .width('94%').padding({ top: 16 })

    // 4. 保存提示
    if (this.savedTip !== '') {
      Text(this.savedTip).fontSize(11).fontColor('#6B7280').width('94%')
        .margin({ top: 10 }).textAlign(TextAlign.Center)
    }
  }
  .width('100%').height('100%').backgroundColor('#F8FAFC')
}

这个骨架把「装饰性布局」和「功能性回调」分离得清清楚楚：Canvas 只负责两件事——onReady 初始化尺寸并首绘、onTouch 转发触摸事件。其他一切由业务方法处理。

二、画布上下文：RenderingContextSettings 与 CanvasRenderingContext2D

HarmonyOS 的 Canvas 是「上下文驱动」的：组件本身不持有绘制能力，真正干活的是绑定的 CanvasRenderingContext2D。

private settings: RenderingContextSettings = new RenderingContextSettings(true);
private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

两个构造器的分工：

• RenderingContextSettings(true)：绘制设置，true = 开启抗锯齿。不开的话，斜线和圆弧边缘会出现明显的锯齿「毛刺」，签名这种曲线场景必须开；
• CanvasRenderingContext2D(settings)：绘制上下文，后续 ctx.moveTo / ctx.stroke / ctx.fillRect 全是它。

绑定到组件：

Canvas(this.ctx)
  .width('94%')
  .height(360)
  .backgroundColor('#FFFFFF')
  .borderRadius(14)
  .border({ width: 1, color: '#E5E7EB' })

布局属性（width/height/backgroundColor…）都是组件级样式，绘制属性（fillStyle/strokeStyle…）都是上下文级设置，两层互不混淆——白底是组件背景，笔迹是上下文画上去的内容。

RenderingContextSettings 还有什么选项

RenderingContextSettings 构造器签名是 new RenderingContextSettings(antialias?: boolean)，目前主要就是抗锯齿开关。它是 CanvasRenderingContext2D 的「出生配置」，一旦创建不可修改，所以必须在创建时就定好。签名板场景永远传 true。

为什么 context 要作为成员变量

ctx 是 @Component 的成员变量，在整个页面生命周期内复用同一个实例。原因：

1. Canvas 组件依赖它：Canvas(this.ctx) 绑定的是这个实例，换一个实例就要重新绑定；
2. 绘制状态有记忆：ctx 内部保存了 fillStyle、lineWidth 等状态，跨函数调用共享——redraw 里设置的样式，drawStroke 里可以直接用（只要逻辑上一致）；
3. 性能：重复创建上下文有开销，而组件渲染会频繁触发。

常见错误：ctx 为 null / 未绑定

ArkTS 里如果忘记 new CanvasRenderingContext2D(...) 或者写错绑定方式，运行时会报「Cannot read properties of undefined (reading ‘moveTo’)」之类的错误。排查顺序：settings 是否创建 → ctx 是否用 settings 创建 → Canvas(this.ctx) 是否绑定的是同一个实例。

三、onReady：绘制真正的起点

组件布局完成、上下文可用时触发 onReady，这是第一次绘制的最佳时机：

.onReady(() => {
  this.canvasW = this.ctx.width;
  this.canvasH = this.ctx.height;
  this.redraw();
})

两个关键点：

1. 尺寸只能在这里拿：ctx.width / ctx.height 返回画布逻辑尺寸（vp），必须等组件布局完成后才有值。若在 build 之前读，拿到的是 0——所以 redraw() 里加了 if (this.canvasW === 0) return; 守卫，防止在画布未就绪时执行绘制；
2. onReady 只触发一次：之后画面变化全靠手动调用 redraw()。这也是前文「数据主动驱动重绘」架构的落点——onReady 负责「开画」，之后每个交互负责「重画」。

onReady 与 onAppear 的区别

很多从其他框架转来的开发者会把 onReady 与 onAppear 混淆：

回调	触发时机	此时能否安全绘制
onAppear	组件即将出现在屏幕上	布局未完成，ctx 尺寸可能为 0
onReady	组件完成布局、上下文可用	✅ 是唯一可靠时机

经验法则：所有与 Canvas 尺寸相关的初始化只写在 onReady 里。如果在 onAppear 里尝试绘制，最常见的现象是「第一帧空白，之后才出现内容」或直接报错。

屏幕旋转 / 尺寸变化怎么办

本应用固定竖屏，不处理尺寸变化。如果将来要做横竖屏自适应，可以在 onAreaChange 回调里重新读取 ctx 尺寸并重绘——这也是「数据驱动」的体现：尺寸变化只是触发一次「重新投影」。

四、onTouch：触摸坐标从哪来

.onTouch((e: TouchEvent) => this.handleTouch(e))

private handleTouch(e: TouchEvent): void {
  const t = e.touches[0];
  if (!t) {
    return;
  }
  const x = t.x;
  const y = t.y;
  if (e.type === TouchType.Down) {
    // 落笔
  } else if (e.type === TouchType.Move) {
    // 移动
  } else if (e.type === TouchType.Up) {
    // 抬笔
  }
}

坐标语义（最容易踩坑的地方）：

• event.touches[0].x / .y：相对当前组件左上角的坐标，单位与画布布局单位一致（vp）——签名画布直接用它，无需换算；
• 触摸事件类型 TouchType.Down / Move / Up：Down 开始一笔，Move 连续采样，Up 结束一笔；
• touches 是多指数组，单指场景永远取 [0]；同时做 if (!t) return 守卫，避免空数组越界。

采样频率：Move 事件按屏幕刷新率触发（约 60~120Hz），一秒钟可能采集上百个点。点越多笔迹越细腻，但绘制压力也越大——平滑算法（下一篇）就是处理「用更少的点画出更顺的线」。

TouchEvent 还有哪些字段值得关注

签名板只用到了 touches/type，但 TouchEvent 还有其他字段，理解它们对后续应用有用：

字段	含义	本系列用到的场景
touches	当前所有触点数组	单指取 [0]；双指缩放可监听长度变化
changedTouches	本次事件变化的触点	用于精确判断哪根手指抬起
type	事件类型（Down/Move/Up/Cancel）	三态采集的核心
timestamp	事件时间戳	可用于计算笔速（后续笔锋效果）
pressure	触点压力（部分设备支持）	可做压感笔迹粗细变化

事件被吞掉怎么办

签名板中，如果画布上方有其他组件（比如透明遮罩）拦截了触摸，onTouch 不会触发。排查方法：

1. 确认画布没有被其他组件覆盖（检查 z 序，Column 中子组件后写的在上层）；
2. 如果确实有覆盖，给画布加 .hitTestBehavior(HitTestMode.Default) 或调整布局层级。

五、画布尺寸与坐标的一致性

签名板里有个隐式约定：绘制坐标 = 触摸坐标 = ctx.width/height 坐标，三者都是 vp、都以画布左上角为原点。

// 触摸点直接用作绘制坐标
this.current.points.push({ x: t.x, y: t.y });
// 导出时用同一套尺寸
this.ctx.getPixelMap(0, 0, this.canvasW, this.canvasH);

这个一致性是绘制型应用的「地基」：只要三者单位统一，从采集到绘制再到导出就完全不用换算。如果将来画布加了偏移/缩放（比如居中留白），就统一在「采集 → 绘制」之间做一次坐标映射，保持这一层单一。

如果不一致会发生什么

假设你犯了个错误：在 onReady 里用 this.ctx.width 拿尺寸，但触摸坐标误用了 t.windowX / t.windowY（窗口坐标，相对整个窗口而非组件）——那么笔迹会整体偏移，且偏移量与画布在页面中的位置有关。这类 bug 的典型特征是「字写出来整体偏了」但形状正常。定位方法：在 Down 事件里打印坐标，对比组件左上角在窗口中的位置，差值就是偏移量。

六、UI 风格要素一览

风格项	取值	说明
页面背景	#F8FAFC 浅灰蓝	工具型页面底色
画布底色	#FFFFFF 白	「白纸」语义
画布描边	#E5E7EB 1vp	纸的边界感
撤销/清空	灰 / 淡红底红字	破坏性操作用警示色
保存	#3B82F6 蓝	主操作突出

为什么按钮颜色要区分主次

交互设计上，破坏性操作（清空）用红色、危险程度低的次要操作（撤销）用灰色、核心操作（保存）用蓝色——这是移动端通用的视觉语言。用户一眼就能分辨「点了会不会有损失」，误触风险降到最低。如果你做的是儿童涂鸦应用，这个配色可以换成更活泼的色板，但「区分主次」的原则不变。

响应式布局的小细节

• 画布用 .width('94%') 而非固定宽度，适配不同屏幕；
• 高度固定 360vp：签名场景竖屏高度足够，横屏则可能不够，需要根据屏幕方向调整；
• 按钮用 Row({ space: 10 }) 自动间距，避免手工 margin 造成的不齐。

七、文章小结

本节完成了签名板的画布层：RenderingContextSettings 开抗锯齿 → CanvasRenderingContext2D 绑定组件 → onReady 拿尺寸并首绘 → onTouch 采集触摸坐标。技术核心是两件事：onReady 是唯一能安全拿到画布尺寸的时机；touches[0].x/y 是相对组件的 vp 坐标，可直接用于绘制。

一句话总结本节的关键要点：

知识点	要点
上下文创建	settings(true) 开抗锯齿，ctx 绑定 Canvas
onReady	唯一安全读尺寸 + 首绘时机，只触发一次
onTouch	touches[0] 相对组件，vp 单位，三态处理
坐标一致性	绘制坐标 = 触摸坐标 = ctx 尺寸，零换算

下一节进入绘制核心：怎么把一坨采样点变成平滑的签名笔迹——中点贝塞尔曲线的完整推导与实现。

八、动手练习

1. 抗锯齿对比：把 RenderingContextSettings(true) 改成 false，写一个带斜线的「之」字，对比边缘毛刺，直观感受抗锯齿的价值；
2. 坐标偏移实验：故意用 t.windowX / t.windowY 代替 t.x / t.y，观察笔迹偏移现象，并测量偏移量与画布位置的关系；
3. 尺寸守卫实验：删掉 onReady 里对 canvasW/canvasH 的赋值（保持 0），运行后书写，观察 redraw 的守卫如何阻止绘制；
4. 多指实验：用两个手指同时在画布上划，观察 touches[0] 的选取行为（始终是第一根手指）。

九、FAQ 扩展

Q1：抗锯齿必须开吗？
强烈建议开。RenderingContextSettings(true) 几乎零成本，但能让斜线、圆弧、贝塞尔曲线边缘平滑。不开时签名笔迹的斜向笔画会有明显锯齿，观感大打折扣。

Q2：为什么 onReady 里读不到尺寸？
onReady 回调触发时组件已完成布局，理论上一定能读到；读不到 0 的情况通常发生在更早的时机（比如 constructor、build 期间）。所以规范做法是：尺寸只在 onReady 里读取，其余绘制统一走 redraw()，并用 canvasW === 0 守卫兜底。

Q3：多指同时画会怎样？
本应用只取 touches[0]，多指时以第一根手指为准。若要支持双指（比如双指缩放画布），需要监听 touches 数组长度变化并单独处理，超出本应用范围。

Q4：为什么触摸坐标是 vp 而不是 px？
触摸事件、布局、绘制统一使用 vp 逻辑像素，这是 ArkUI 的设计约定：开发者无需关心屏幕密度。若确实需要物理像素（如像素级图像处理），可用 px2vp / vp2px 换算。

Q5：onReady 里能调用异步方法吗？
可以，但注意时序。比如在 onReady 里发起一个网络请求加载背景图，回调里再绘制，需自行保证「数据到达时画布仍有效」。签名板无此需求，所有绘制都是同步数据。

Q6：Canvas 可以放在 Scroll 里吗？
可以，但触摸事件会与滚动手势冲突（画布上的滑动可能被 Scroll 消费）。签名板不需要滚动；如果需要，用 .hitTestBehavior 或手势优先级控制。本系列全部应用都是固定尺寸画布，无滚动。

---

贝塞尔曲线平滑签名：让手写笔迹告别锯齿折线

一、问题：为什么直接连线会「丑」

手指移动的采样点永远不可能恰好落在一条光滑曲线上——屏幕刷新率再高，点之间也有间隔；手再稳，轨迹也有抖动。如果直接把相邻采样点用 lineTo 连起来：

ctx.moveTo(p0.x, p0.y);
ctx.lineTo(p1.x, p1.y);
ctx.lineTo(p2.x, p2.y);  // 折角！

得到的是折线：每两个点之间的拐角都是「硬转折」，写出来的字像锯齿拼的，完全不像手写。

折线丑在哪里：三个层面的问题

1. 几何层面：折线的顶点处存在「方向突变」，即一阶导数不连续。数学上，曲线的平滑度由导数连续性定义——一阶连续（切线连续）是「视觉平滑」的最低要求，折线在一阶就不连续；
2. 渲染层面：即使开了抗锯齿，折角处仍会产生明显的「毛刺感」，因为像素覆盖率在转角处剧烈变化；
3. 心理层面：手写笔迹在人的认知里是「连续流动的笔画」，折线破坏了这种流动感，观感立刻「出戏」。

解决思路：不直接连线，而是让曲线「平滑地滑过」采样点。标准做法是贝塞尔曲线——用相邻点之间的中点做端点、原采样点做控制点，曲线就不会「扎到」控制点里，而是被它「牵引」着平滑过渡。

二、原理：二次贝塞尔曲线 quadraticCurveTo

Canvas 提供 quadraticCurveTo(cpx, cpy, x, y)：从当前点到 (x, y) 画一条二次贝塞尔曲线，中间被控制点 (cpx, cpy) 牵引。

曲线公式（t 从 0→1）：

B(t) = (1-t)²·P0 + 2t(1-t)·C + t²·P1

• P0 = 当前点（起点）
• C = 控制点（牵引方向）
• P1 = 终点

曲线不经过控制点 C，只被它「拉弯」——这正是我们要的平滑。

公式的直觉理解

把公式拆成三部分看：

• (1-t)²·P0：起点的影响，在 t=0 时权重为 1，随 t 增大快速衰减；
• 2t(1-t)·C：控制点的影响，在 t=0 和 t=1 时权重为 0，在 t=0.5 时权重最大（0.5）——控制点只在中段「发力」；
• t²·P1：终点的影响，在 t=1 时权重为 1。

三条权重曲线合起来恒等于 1（这是一个「凸组合」），所以曲线一定落在 P0、C、P1 三点围成的三角形内。这就是为什么控制点只能「拉弯」曲线而不能「拽飞」它——几何上曲线被约束在三角形内部。

三次贝塞尔 bezierCurveTo 的对比

Canvas 还提供三次贝塞尔 bezierCurveTo(c1x, c1y, c2x, c2y, x, y)，有两个控制点。两者对比：

特性	二次贝塞尔	三次贝塞尔
控制点	1 个	2 个
公式	B(t)=(1-t)²P0+2t(1-t)C+t²P1	B(t)=(1-t)³P0+3t(1-t)²C1+3t²(1-t)C2+t³P1
可表达的曲线族	抛物线	任意弯曲（含拐点、尖点近似）
计算量	小	中
拼接连续	需中点法保证 C1 连续	可保证 C2 连续（曲率连续）

签名场景用二次贝塞尔 + 中点法已足够（见下节），三次贝塞尔的曲率连续在视觉上几乎无差别，但计算和调参都更复杂——够用就好是绘制工程的第一原则。

三、核心技巧：中点贝塞尔

经典陷阱：如果用 quadraticCurveTo(p1, p2)（即控制点 = 采样点、终点 = 下一个采样点），曲线虽然光滑，但每个采样点附近都会被拉出一个小鼓包，因为曲线在采样点处发生了「方向突变」。

为什么会鼓包？看公式：以 P1 为控制点、P2 为终点时，曲线在 P1 处「经过」但方向由 P0→P1 决定；下一段以 P2 为控制点、P3 为终点，曲线在 P2 处的方向由 P1→P2 决定。两段曲线在 P1、P2 处的切线方向都不连续，视觉上就是每个采样点处「咯噔」一下、出现小包。

正确做法——中点贝塞尔：

1. 对相邻采样点 Pi、Pi+1，取中点 Mi = (Pi + Pi+1) / 2；
2. 以 Pi 为控制点、Mi 为中点（曲线端点），画 quadraticCurveTo(Pi, Mi)；
3. 这样相邻两段曲线在 Mi 处斜率连续，整个笔迹一路平滑。

为什么中点法能保证连续

数学上的关键在于「相邻两段共享中点切线」：

• 第 i 段：控制点 Pi，终点 Mi = (Pi + Pi+1)/2；
• 第 i+1 段：控制点 Pi+1，起点 Mi（自动衔接），终点 Mi+1 = (Pi+1 + Pi+2)/2。

二次贝塞尔在终点的切线方向 = 终点 - 控制点。第 i 段在 Mi 处的切线 = Mi - Pi = (Pi+1 - Pi)/2，方向指向 Pi+1；第 i+1 段在 Mi 处（作为起点）的切线方向 = Pi+1 - Mi = (Pi+1 - Pi)/2，方向同样指向 Pi+1。两段在 Mi 处切线方向完全一致，所以 C1 连续，视觉平滑。

代码实现

private drawStroke(s: Stroke): void {
  const pts = s.points;
  if (pts.length === 0) {
    return;
  }
  this.ctx.beginPath();
  this.ctx.strokeStyle = s.color;
  this.ctx.lineWidth = s.width;
  this.ctx.lineCap = 'round';
  this.ctx.lineJoin = 'round';

  if (pts.length < 3) {
    // 点太少（按下即抬起），只能画直线
    this.ctx.moveTo(pts[0].x, pts[0].y);
    for (let i = 1; i < pts.length; i++) {
      this.ctx.lineTo(pts[i].x, pts[i].y);
    }
  } else {
    // 中点贝塞尔：相邻两点的中点作为曲线端点，原采样点为控制点
    this.ctx.moveTo(pts[0].x, pts[0].y);
    for (let i = 1; i < pts.length - 1; i++) {
      const mx = (pts[i].x + pts[i + 1].x) / 2;
      const my = (pts[i].y + pts[i + 1].y) / 2;
      this.ctx.quadraticCurveTo(pts[i].x, pts[i].y, mx, my);
    }
    // 收尾：画到最后一个采样点
    const last = pts[pts.length - 1];
    this.ctx.lineTo(last.x, last.y);
  }
  this.ctx.stroke();
}

逐行解读：

• pts.length < 3 分支：一笔只有 1~2 个点（比如点一下即抬起），没有中点可言，退化为直线——边界必须处理，否则空路径 stroke 会画出奇怪的线；
• 主循环 i 从 1 到 len-2：每一轮以 Pi 为控制点、Pi+1 的中点为终点；
• 收尾 lineTo(last)：最后一个采样点作为整笔的结尾，保证笔迹延伸到手指最后停留的位置。

效果对比：直连折线在拐角处「咯噔」一下；中点贝塞尔让每段曲线共享中点切线，整笔圆润连贯——这就是「手写感」的来源。

起点与终点的处理细节

• 起点：直接 moveTo(pts[0])——第一段曲线以 M1 为端点，所以从 P0 画到 M1 自然包含 P0 到 P1 前一半的路径；
• 终点：循环只画到最后一个中点（M_{n-2}），最后用 lineTo(pts[last]) 补上从 M_{n-2} 到 P_{n-1} 的收尾段。如果不补，笔迹会「断在最后一个中点」，看起来少一截。

四、笔迹质感：lineCap 与 lineJoin

this.ctx.lineCap = 'round';   // 笔迹两端画成半圆帽
this.ctx.lineJoin = 'round';  // 线段衔接处圆角

• lineCap = 'round'：笔画起止端是圆头，否则是方头——签名起笔收笔才自然；
• lineJoin = 'round'：虽然主路径已是贝塞尔，但收尾的 lineTo 处仍可能产生接缝，圆角 join 让接缝处不突兀。

这两行是「笔迹像笔写的」的最后一环，很多新手画出来线条生硬，往往就是漏了 lineJoin。

lineCap 三种取值对比

取值	效果	适用
butt（默认）	平头，线段在终点截断	工程线条、轴刻度
round	半圆帽，向外延伸半径	手写、涂鸦、笔触
square	方头，向外延伸半径	等宽线条、强调

round 与 square 都会向外延伸半个线宽，区别只是帽沿是圆是方。签名用 round，视觉最柔和。

五、采样的边际处理

触摸采样有个现实问题：Down 和 Move 之间可能有间隙。快速书写时 Move 事件可能间隔几像素，导致首段曲线从 p0 直接跳到 p1 的直线——不过因为首段很短，视觉上可接受。

更细腻的工程做法是插值（把大间隔补成小间隔），但对签名场景没必要：中点贝塞尔 + 60Hz 采样已经足够顺滑。过度优化反而增加每帧计算量。

什么情况下需要插值

• 设备采样率低（部分模拟器只有 30Hz），两点间距可达 10px+，曲线会「拉丝」；
• 极慢速书写时两点间距极小，贝塞尔会「原地画圈」产生微小抖动点——可通过最小距离过滤（小于 1vp 的采样点丢弃）缓解。

本应用不做这两类优化，保持代码聚焦核心知识；涂鸦画板会提到最小采样间隔的过滤思路。

六、数据与绘制的循环

} else if (e.type === TouchType.Move && this.drawing && this.current) {
  this.current.points.push({ x, y });  // 追加采样点（数据）
  this.redraw();                       // 全量重绘（绘制）
}

每一帧的流程：Move 事件 → 追加点 → redraw() → clearRect → 逐笔 drawStroke。数据永远领先绘制一拍，但因为是同步调用，用户感知不到任何延迟。

同步绘制的意义

Move 事件回调里同步完成「改数据 + 重绘」，意味着绘制结果在事件返回前就已上屏，触摸采样与画面呈现之间的延迟只有一个事件循环，这是手写应用「跟手」的关键。如果改用异步（如 setTimeout 批量重绘），会引入明显延迟，笔迹「追着手指跑」，体验大打折扣。

七、文章小结

本节实现了签名的核心绘制：问题（折线锯齿）→ 原理（二次贝塞尔）→ 方案（中点贝塞尔）→ 质感（lineCap/lineJoin round）。核心结论是：用相邻采样点的中点做端点、采样点做控制点，两两画 quadraticCurveTo，笔迹在每段相接处斜率连续，配合圆头 lineCap 与圆角 lineJoin，得到手写质感。

下一节实现操作与导出：撤销、清空，以及把画布变成 PNG 文件的 getPixelMap 全流程。

八、动手练习

1. 直连 vs 贝塞尔对比：把 drawStroke 的贝塞尔分支改成纯 lineTo 折线，写「永」字对比效果；
2. 鼓包实验：故意用 quadraticCurveTo(pts[i+1], pts[i+2])（控制点 = 采样点），观察每个采样点处的鼓包；
3. 线帽实验：把 lineCap 依次改为 butt / square / round，对比笔迹端点形状；
4. 点数退化实验：写一个「点一下」的轻触，观察 ❤️ 点分支是否画出一个圆点。

九、FAQ 扩展

Q1：为什么不用三次贝塞尔 bezierCurveTo？
二次贝塞尔 + 中点法已能保证一阶连续（斜率连续），视觉上完全平滑；三次贝塞尔（两个控制点）能额外保证二阶连续（曲率连续），但计算量和调参复杂度更高，签名场景收益趋近于零。

Q2：曲线会「穿过」采样点吗？
不会完全穿过（除首尾）。中点贝塞尔故意让曲线在采样点之间的中点处过渡，采样点退化为控制点——这正是平滑的来源：曲线被「拉」向手指轨迹而不是「砸」在每个点上。

Q3：点特别多会卡吗？
一笔几百个点、几十笔总共几千个点，逐笔 beginPath + stroke 在现代设备上是毫秒级。真正的性能问题出现在「每帧全量重绘 + 海量对象」的粒子场景，第 5 个应用会专门讨论。

Q4：中点贝塞尔会改变笔迹形状吗？
会轻微「圆润化」：采样点变成控制点后，曲线不再经过它们，而是被它们牵引。对于手写场景，这种「轻微外扩」几乎不可察觉，且换来了平滑——这是绘制工程中常见的「以微小形变换视觉质量」取舍。

Q5：能否用平滑滤波代替贝塞尔？
可以。另一种思路是先用均值滤波/高斯滤波对采样点做平滑（把抖动磨平），再直线连接。但滤波会整体缩短笔迹（尤其拐角处），且需要维护窗口缓冲；贝塞尔方案无状态、逐点增量处理，更适合实时场景。

十、进阶：从「够用」到「好用」的绘制打磨

前面实现的是「基础版平滑」，能保证笔迹连续。但真正的手写应用还有几个打磨点，本节把它们讲透，帮助你理解绘制工程里「细节决定体验」的含义。

10.1 最小采样间距过滤

快速书写时 Move 事件每帧都触发，但手指可能只移动了 0.3vp——这种「原地抖动」的采样点会让贝塞尔曲线产生微小的波浪，尤其在起笔、收笔处最明显。

过滤策略：只有与上一个采样点距离 ≥ 阈值（如 1vp）时才入栈。

const lastPt = this.current.points[this.current.points.length - 1];
const dx = x - lastPt.x;
const dy = y - lastPt.y;
if (dx * dx + dy * dy < 1.0) {
  return;  // 距离过近，丢弃该采样点
}

好处：减少无效点、笔迹更稳、绘制压力更小。代价：需要维护「上一个点」的引用，且阈值不能太大（太大会丢失细腻的转折）。

10.2 笔锋效果（宽度渐变）

真实毛笔的笔画有「起笔细 → 行笔粗 → 收笔细」的粗细变化。签名板用的是固定线宽，如果想做笔锋，需要把 Stroke 的 width 从「数字」升级为「数组」——每个点对应一个宽度，绘制时按点切换 lineWidth。

实现思路（伪代码）：

// 依据速度计算宽度：速度越快越细（类似真实书写的手感）
for (let i = 0; i < pts.length; i++) {
  const speed = 计算相邻点速度(pts, i);
  widths[i] = clamp(基础宽度 - speed * 系数, 最小宽度, 最大宽度);
}
// 绘制时分段：每段用该点宽度 stroke

这不是本应用的必选功能，但它是理解「数据驱动绘制」威力的好例子——画面效果完全由数据（宽度数组）决定，绘制层不需要任何状态。

10.3 与「图表折线」的对比

中点贝塞尔在图表应用（第 3 个应用）里也会用到，但目的不同：

场景	平滑目的	是否保留采样点
签名板	让笔迹「像手写」	否，曲线被中点牵引
折线图	让趋势「直观」	是，数据点必须可见

图表里如果过度平滑，会把真实的数据波动抹平，误导读者。所以图表通常保留直线连接（或仅在数据点间做轻量平滑），这提醒我们：绘制算法没有「最好」，只有「适合场景」。

10.4 贝塞尔曲线的手工调参经验

• 线宽 2~4vp：签名最舒服的区间，太细缺乏存在感，太粗遮挡笔迹细节；
• 颜色用深灰而非纯黑：#1F2937（深灰蓝黑）比 #000000 更有「墨水」质感，且与白底对比更柔和；
• lineJoin 必须 round：即使贝塞尔已连续，收尾 lineTo 处的接缝仍然需要圆角兜底。

这些参数都可以作为常量提取到文件顶部，方便统一调整：

const INK_COLOR: string = '#1F2937';
const PEN_WIDTH: number = 3;
const MIN_SAMPLE_DIST: number = 1.0;

十一、本篇总结清单

知识点	结论
折线丑的根源	一阶导数不连续（方向突变）
平滑方案	二次贝塞尔 + 中点法
连续性的保证	相邻段在中点处切线方向一致（C1 连续）
边界处理	❤️ 点退化为直线；收尾 lineTo 补最后一截
质感三件套	lineCap=round、lineJoin=round、抗锯齿开
实时性	Move 回调里同步「改数据 + 重绘」

动手实践建议：把本章练习 1~4 都做一遍，再尝试 10.1 的最小距离过滤，感受「同样的采样点，不同的绘制策略」带来的巨大差异。

十二、补充阅读：贝塞尔曲线的数学细节

对于想深入理解的读者，这里补充贝塞尔曲线公式的完整推导脉络，不需要记住每个符号，重点是理解「权重函数」的结构。

12.1 从线性插值到二次贝塞尔

先看最简单的线性插值：两点 P0、P1 之间的点可以写成 (1-t)·P0 + t·P1，t 从 0 到 1 扫过整条线段。这就是一次贝塞尔（直线）。

二次贝塞尔引入控制点 C，本质是「对两条线段的插值结果再插值」：

B1(t) = (1-t)·P0 + t·C      // P0→C 的线段
B2(t) = (1-t)·C + t·P1      // C→P1 的线段
B(t)  = (1-t)·B1(t) + t·B2(t)  // 两条线段端点间再插值

展开后得到 (1-t)²·P0 + 2t(1-t)·C + t²·P1——正是二次贝塞尔的公式。三次贝塞尔同理：四个点两两做三次插值。这种「插值的插值」构造法（de Casteljau 算法）是理解任意阶贝塞尔的钥匙。

12.2 为什么叫「控制点」而不是「经过点」

从公式看，C 的权重 2t(1-t) 在 t=0 和 t=1 处都是 0，只有在 t=0.5 时达到峰值 0.5——控制点「永远不真正到达」，只是在中段施加最大的「牵引力」。这是贝塞尔曲线最反直觉也最优雅的地方：你想让曲线往哪偏，就往哪放控制点，曲线会被平滑地拉过去，但永远不会撞上控制点。

12.3 中点法的另一种视角：Catmull-Rom 样条

中点贝塞尔其实是 Catmull-Rom 样条的一种特例。Catmull-Rom 样条要求曲线经过所有采样点（插值而非逼近），同时保证一阶连续。它的构造也是用相邻点切线：点 Pi 处的切线方向 = Pi+1 - Pi-1（前后两点连线方向）。中点法的「中点作端点、采样点作控制点」在数学上与 Catmull-Rom 的切向约束是等价的——只是用二次贝塞尔近似了三次样条。了解这个联系，将来做「必须经过数据点」的曲线（如趋势线）时就有两条路可走。

12.4 线段长度与步长的直觉

贝塞尔曲线上的点分布并不均匀：t 均匀变化时，曲线上的点靠近控制点处走得慢、中段走得快。这对绘制没有影响（Canvas 内部已按曲线弧长自适应细分），但在「沿曲线放置文本/图标」的场景就需要按弧长重参数化。签名场景完全不需要关心这点，知道「t 不等于弧长」这个事实即可。

---

签名导出实战：getPixelMap + ImagePacker 把画布变成图片

一、需求：签名要能「带走」

签完名的价值在于可分发——发微信、存证、打印。所以除了画出来，还必须能变成图片文件。HarmonyOS 的导出链路：

画布像素 PixelMap（getPixelMap）
   → 编码 Packing（image.ImagePacker → PNG 字节 ArrayBuffer）

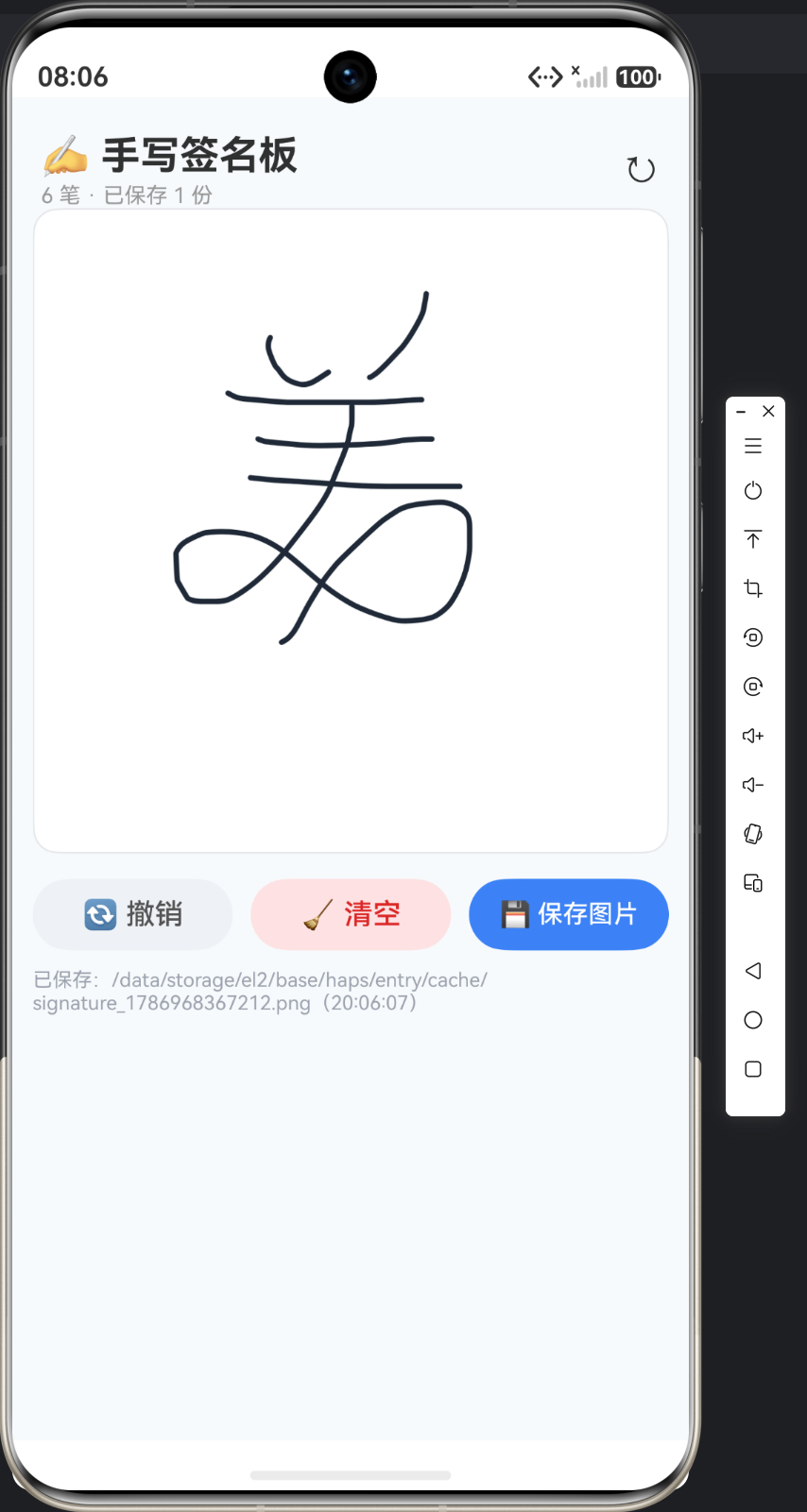

   → 落盘（fileIo 写入应用缓存目录）
   → 提示用户路径

这条链路可以分为三个阶段，各自对应一个 API 家族：

阶段	API	类型	产出
抓像素	ctx.getPixelMap	同步	PixelMap（内存位图）
编码	image.createImagePacker + packing	异步	ArrayBuffer（PNG/JPEG 字节）
落盘	fileIo.openSync/writeSync/closeSync	同步	沙箱文件

三个阶段的输入输出首尾相连：PixelMap → ArrayBuffer → 文件。理解这个「数据流」比背 API 更重要——它告诉我们每一环的产出是什么类型、下一环消费什么类型，任何一个环节类型对不上都会编译报错。

二、三步导出：像素 → 编码 → 落盘

第一步：getPixelMap 抓取画布像素

const pixelMap = this.ctx.getPixelMap(0, 0, this.canvasW, this.canvasH);

getPixelMap(sx, sy, sw, sh) 把画布指定矩形区域的像素同步拷贝成 PixelMap 对象——相当于给画布拍了一张快照。参数与画布坐标系一致（vp），这里正好截取整张画布。

注意两点：

1. 同步行为：这个 API 是同步的，调用返回时像素已经拷贝完成，可以直接用于编码。如果画布很大（如长图），同步拷贝可能耗时较长，但签名板尺寸固定且不大，毫秒级完成；
2. 坐标系：四个参数 (sx, sy, sw, sh) 中前两个是起点坐标、后两个是宽高，全部是 vp。起点 (0,0) + 画布宽高 = 整张画布，这是最常见用法。

第二步：ImagePacker 编码成 PNG 字节

import { image } from '@kit.ImageKit';

const packer = image.createImagePacker();
const options: image.PackingOption = { format: 'image/png', quality: 100 };
const buffer = await packer.packing(pixelMap, options);

• image.createImagePacker()：创建编码器；
• PackingOption：format 支持 image/png / image/jpeg；PNG 无损适合线条图，JPEG 可调 quality 压缩体积；
• packing(pixelMap, options)：异步返回 ArrayBuffer 字节流，即编码后的图片文件内容。

format 与 quality 的取舍：

格式	是否无损	quality 作用	适用
image/png	无损	忽略（PNG 无质量参数）	线条、文字、图表、透明底
image/jpeg	有损	0~100，越高越清晰体积越大	照片、渐变、大图

签名是线条图，必须无损，所以用 PNG；即便 quality 传了 100，PNG 也不会用它。如果想省存储，可以考虑 JPEG，但线条边缘会有压缩伪影。

第三步：fileIo 写入磁盘

import { fileIo as fs } from '@kit.CoreFileKit';

const filePath = `${getContext(this).cacheDir}/signature_${Date.now()}.png`;
const file = fs.openSync(filePath, fs.OpenMode.READ_WRITE | fs.OpenMode.CREATE | fs.OpenMode.TRUNC);
fs.writeSync(file.fd, buffer);
fs.closeSync(file);

• 文件目录：应用沙箱的 cacheDir（getContext(this).cacheDir），应用私有、无需申请权限——签名文件存这里最省事；
• OpenMode 组合：READ_WRITE（读写）+ CREATE（不存在则创建）+ TRUNC（存在则清空重写），标准「写入新文件」三件套；
• 写盘：writeSync(fd, buffer) 一次写入，closeSync 关闭句柄。

为什么用时间戳命名：signature_${Date.now()}.png 保证每次导出的文件名不同，重复导出不会覆盖旧文件。如果固定文件名，第二次导出会静默覆盖第一次的签名——在「存证」场景这是不可接受的。

cacheDir vs filesDir：两者都是应用沙箱目录，区别是 cacheDir 可能被系统在存储紧张时清理（系统有缓存清理机制），适合临时文件；filesDir 持久保存，适合需要长期保留的数据。签名文件如果想长期保留，建议用 filesDir。

三、资源释放：编码器的职业素养

packer.release();
pixelMap.release();

release() 是 HarmonyOS 资源类（PixelMap / ImagePacker）的通用约定：用完后必须释放底层资源，否则内存持续累积（尤其是反复导出签名时）。签名导出虽小，但养成「编码完即释放」的习惯，是第 5 个应用粒子场景不内存暴涨的前提。

释放的时机与顺序：在 packing 完成后、方法返回前释放。顺序上先 release 谁都可以，但必须在所有使用完毕后。如果提前 release pixelMap，packing 可能读不到数据——因为 PixelMap 的底层缓冲已被释放。

遗漏 release 的后果：短时间多次导出时内存占用节节攀升（每次导出都有一份 PixelMap + 一份编码缓冲），严重时 OOM 崩溃。真机调试时可以用 DevEco 的 Profiler 观察内存曲线验证。

四、完整导出方法

private async saveImage(): Promise<void> {
  if (this.strokes.length === 0) {
    promptAction.showToast({ message: '先写一个签名吧' });
    return;
  }
  try {
    const pixelMap = this.ctx.getPixelMap(0, 0, this.canvasW, this.canvasH);
    const packer = image.createImagePacker();
    const options: image.PackingOption = { format: 'image/png', quality: 100 };
    const buffer = await packer.packing(pixelMap, options);
    const filePath = `${getContext(this).cacheDir}/signature_${Date.now()}.png`;
    const file = fs.openSync(filePath, fs.OpenMode.READ_WRITE | fs.OpenMode.CREATE | fs.OpenMode.TRUNC);
    fs.writeSync(file.fd, buffer);
    fs.closeSync(file);
    packer.release();
    pixelMap.release();
    this.savedCount++;
    const d = new Date();
    const hm = `${d.getHours()}:${String(d.getMinutes()).padStart(2, '0')}:${String(d.getSeconds()).padStart(2, '0')}`;
    this.savedTip = `${filePath}（${hm}）`;
    promptAction.showToast({ message: '✅ 签名已导出' });
  } catch (err) {
    promptAction.showToast({ message: `导出失败: ${JSON.stringify(err)}` });
  }
}

几个工程细节：

1. 空画布守卫：没有笔迹就导出毫无意义，先 toast 提示——边界校验放在动作入口；
2. try/catch：packing 是异步，openSync/writeSync 是同步 IO，都可能抛异常（磁盘满、编码失败），捕获后提示而非静默崩溃；
3. 文件名带时间戳：signature_${Date.now()}.png，重复导出不覆盖；
4. 成功后更新文案：savedCount++（@State 自动刷新标题栏）、savedTip（显示路径与时间）——导出是「数据 + UI 双更新」的典型场景。

时序注意：await packer.packing 之后的代码在 Promise 解决后执行，此时必须确认 pixelMap 还没被释放。代码里 release 放在写入完成后，顺序正确。如果误把 release 放在 packing 之前，会得到「空图」或异常。

五、撤销与清空：数据操作的返回值

导出之外的两个操作都是「改数据 + 重绘」：

private undo(): void {
  if (this.strokes.length === 0) {
    promptAction.showToast({ message: '没有可撤销的笔迹' });
    return;
  }
  this.strokes.pop();              // 弹出最后一笔（数据）
  this.strokeCount = this.strokes.length;  // 刷新文案（状态）
  this.redraw();                   // 全量重绘（画面）
}

private clearAll(): void {
  if (this.strokes.length === 0) {
    return;
  }
  this.strokes = [];
  this.current = null;
  this.strokeCount = 0;
  this.redraw();
}

模式的复用：strokes.pop() 是撤销的全部数据逻辑，其余都是配套动作。因为画面恒等于 strokes 的投影，撤销天然正确——不需要记录任何「画布反操作」，这就是数据驱动绘制对操作系统的降维打击。

撤销的边界：strokes.length === 0 时 pop 会得到 undefined，且后续 strokeCount = this.strokes.length 会是 -1（如果写成 --）——所以入口必须守卫。清空的守卫是 length === 0 时直接 return（没有可清的），避免无意义的置空与重绘。

clearAll 里 this.current = null 的作用：如果在书写过程中（drawing 状态）点清空，current 还指向一个已入栈的 Stroke；清空后如果不置 null，下一次 Down 事件处理时会用旧的 current 引用——虽然 Down 会创建新 current，但残留引用可能导致「清空后笔迹复活」的诡异 bug（取决于触摸时序）。置 null 是防御性清理。

撤销的体验细节：撤销是「逐笔回退」，用户可能需要连点多次。每点一次 pop 一笔 + 重绘一次，几十笔的撤销操作都是毫秒级，无需担心。撤销到空之后再次点撤销，toast 提示「没有可撤销的笔迹」，交互不会静默失败。

六、导出背景色的秘密

Canvas 组件的 backgroundColor('#FFFFFF') 是组件背景，不在绘制内容层里——getPixelMap 抓的是绘制层。但实际效果中，白底组件 + 白底 clearRect 区域，导出的 PNG 是白底还是透明？

关键在 redraw() 里的 globalCompositeOperation：签名场景全程 source-over，且未绘制区域是透明像素。如果 Canvas 组件自身是白底，视觉上「白纸」，但 getPixelMap 抓到的透明区导出 PNG 后会显示为透明（图片查看器按透明处理，贴到深色背景上会露底）。

要让 PNG 彻底白底，导出前先铺一层白：

// 导出前：先画白底再画笔迹（涂鸦画板 2-4 会给出完整写法）
this.ctx.fillStyle = '#FFFFFF';
this.ctx.fillRect(0, 0, this.canvasW, this.canvasH);
// 然后重绘笔迹...

签名应用里白色背景 + 透明像素的差异肉眼几乎不可见，但透明底 vs 白底是图片分发的常识问题——第 2 个应用（涂鸦画板，涉及橡皮擦透明像素）会重点处理。

透明底也是特性：如果你想要「透明背景的签名图片」贴到任意底色文档上（如合同、海报），不铺白底反而是对的。所以「要不要白底」取决于分发场景，不是绝对的。

七、文章小结

本节完成了签名板的全部操作：撤销（pop + 重绘）、清空（置空 + 重绘）、导出（getPixelMap → ImagePacker → fileIo 三步落盘）。核心链路是 画布像素 → PNG 字节 → 沙箱文件，配套习惯是资源用完即 release、空画布/异常先校验、时间戳命名防覆盖。

回顾本节新增的 API 与职责：

API	职责	注意
getPixelMap	画布像素快照	同步、vp 坐标
image.createImagePacker	编码器	用完 release
packer.packing	编码成字节	异步、await
fileIo.openSync/writeSync/closeSync	落盘	OpenMode 三件套
release()	释放资源	PixelMap/ImagePacker 都要

下一节给出签名板完整代码解读与运行效果说明，收尾整个应用。

八、动手练习

1. 换 JPEG 导出：把 format 改成 image/jpeg，quality 分别试 80 / 50 / 20，对比文件体积与边缘质量，理解有损压缩；
2. 透明底实验：导出 PNG 后用看图软件（或 PS）把图片放到深色背景上，观察透明 vs 白底的差异；
3. release 遗漏实验：注释掉 pixelMap.release() 和 packer.release()，连续导出 50 次，用 Profiler 观察内存曲线——直观感受资源泄漏；
4. filesDir 实验：把 cacheDir 换成 getContext(this).filesDir，导出后重启应用，用文件管理器（devtools 查看沙箱）确认文件是否仍在。

九、FAQ 扩展

Q1：cacheDir 的文件用户看得到吗？
应用沙箱内，用户文件管理器默认看不到；但应用自己可以用它做分享（配合 systemShare 分享面板把文件发给微信等）。签名应用存 cacheDir 已够用，追求持久化可存 filesDir 或媒体库。

Q2：JPEG 和 PNG 怎么选？
线条/文字/图表选 PNG（无损、锐利）；照片/渐变图选 JPEG（体积小、有损）。quality 参数只对 JPEG 生效。

Q3：getPixelMap 是同步的，会不会卡 UI？
画布尺寸固定（vp 级），像素拷贝量有限，同步返回在毫秒级，可接受。超大画布（如长截图）才考虑异步或分块导出。

Q4：导出时画布上有半透明内容怎么办？
PNG 保留 alpha 通道，半透明区域导出后仍是半透明。如果需要「白底 + 不透明」，导出前铺白底即可（见第六节）。

Q5：packing 会抛异常吗？
会。常见异常：PixelMap 已被释放（提前 release）、format 非法、内存不足。所以导出方法整体包在 try/catch 里，失败时 toast 提示而非崩溃。

Q6：签名导出后如何分享给别人？
用 systemShare（@kit.ShareKit）或系统分享面板，把文件 URI 传入即可拉起微信/邮件等分享入口。本应用只做到落盘 + 提示路径，分享是可选扩展。

十、动手练习

把本节的四个实验做完，你对「像素 → 文件」这条链路的理解会远超背 API：

1. 换 JPEG 导出：把 format 改成 image/jpeg，quality 分别试 80 / 50 / 20，对比文件体积与边缘质量，理解有损压缩；
2. 透明底实验：导出 PNG 后用看图软件（或 PS）把图片放到深色背景上，观察透明 vs 白底的差异；
3. release 遗漏实验：注释掉 pixelMap.release() 和 packer.release()，连续导出 50 次，用 Profiler 观察内存曲线——直观感受资源泄漏；
4. filesDir 实验：把 cacheDir 换成 getContext(this).filesDir，导出后重启应用，用文件管理器（devtools 查看沙箱）确认文件是否仍在；
5. 导出速度实验：在 saveImage 前后打点（Date.now()），统计一次完整导出（抓像素 + 编码 + 写盘）的耗时，评估同步 vs 异步环节对 UI 的影响。

十一、补充阅读：导出链路的性能画像

导出的三个环节各自的时间特征值得量化理解：

环节	耗时量级	是否阻塞 UI	优化方向
getPixelMap 同步拷贝	毫秒级（小画布）	是（同步）	画布大时分块/异步
packer.packing 编码	几十毫秒级	否（await）	降低 quality / 缩小尺寸
fileIo 写盘	毫秒级	是（同步）	换异步 write

签名板画布小，整条链路 <100ms，用户无感知。但这条经验直接适用于后续应用：任何「像素级」操作都要先评估数据量，再决定同步还是异步。

为什么导出不用 @State 触发

导出完成后 savedCount++、savedTip = ... 是 @State 更新——这会触发 build 重跑，把新的文案渲染出来。但注意：导出本身不改 strokes，所以 build 重跑不会调 redraw()，画面保持原样，只是文案刷新。这正是「UI 文案走 @State、画面走手动重绘」分层的又一次验证。

---

手写签名板完整代码与运行效果

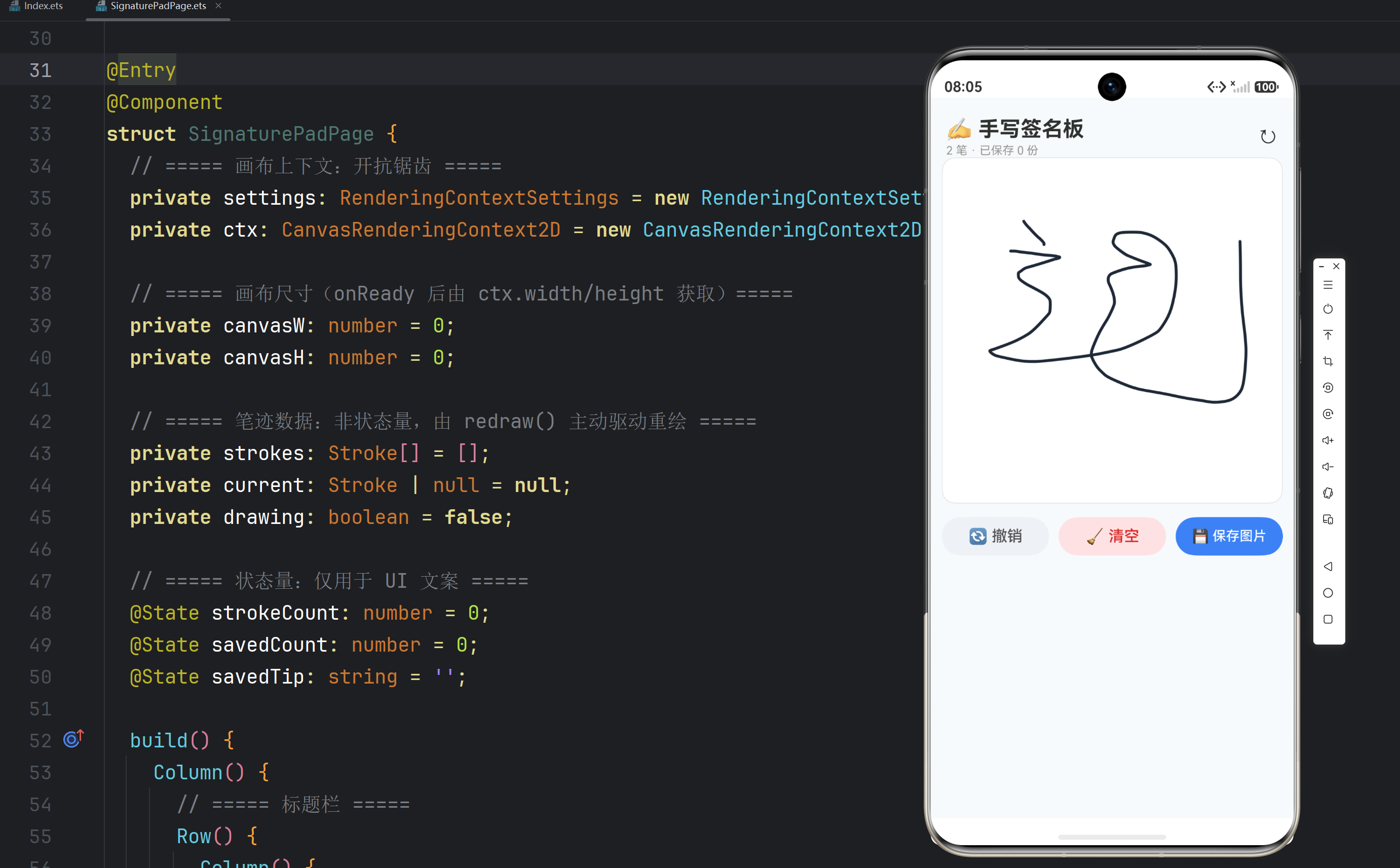

一、代码全景

完整源码见 Canvas_2d/1_手写签名板/SignaturePad.ets，结构如下：

import { image } from '@kit.ImageKit';
import { fileIo as fs } from '@kit.CoreFileKit';
import { promptAction } from '@kit.ArkUI';

interface Point { x: number; y: number; }            // 采样点
interface Stroke { points: Point[]; color: string; width: number; }  // 一笔

@Entry
@Component
struct SignaturePad {
  // 画布上下文
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private canvasW: number = 0;                        // 画布尺寸（onReady 赋值）
  private canvasH: number = 0;
  private strokes: Stroke[] = [];                     // 数据层：全部笔迹
  private current: Stroke | null = null;              // 正在书写的笔
  private drawing: boolean = false;                   // 是否正在落笔
  @State strokeCount: number = 0;                     // UI：笔数
  @State savedCount: number = 0;                      // UI：保存份数
  @State savedTip: string = '';                       // UI：保存路径提示

  build() { /* 标题栏 + 画布 + 操作栏 + 提示 */ }

  private handleTouch(e: TouchEvent): void { /* Down/Move/Up 三态采集 */ }
  private redraw(): void { /* clearRect + 逐笔重绘 */ }
  private drawStroke(s: Stroke): void { /* 中点贝塞尔平滑 */ }
  private undo(): void { /* pop + 重绘 */ }
  private clearAll(): void { /* 置空 + 重绘 */ }
  private async saveImage(): Promise<void> { /* getPixelMap 三步导出 */ }
}

文件结构注释：一眼看懂各部分职责

把整个 .ets 文件从上到下走一遍，每个区块的职责：

区块	内容	职责
import 区	image / fileIo / promptAction	依赖引入
interface 区	Point / Stroke	数据模型
常量区（可选）	INK_COLOR / PEN_WIDTH	调参集中地
组件头	@Entry @Component struct	页面声明
成员变量区	ctx / strokes / @State	状态与上下文
build()	四段 UI	布局
方法区	handleTouch / redraw / drawStroke / undo / clearAll / saveImage	逻辑

这个「从上到下 = 从声明到行为」的组织方式是 ArkTS 单文件页面的标准结构，阅读顺序即编写顺序。

二、关键代码逐段回放

2.1 触摸三态（采集）

if (e.type === TouchType.Down) {
  this.drawing = true;
  this.current = { points: [{ x, y }], color: '#1F2937', width: 3 };
  this.strokes.push(this.current);   // 落笔即入栈，笔画顺序即绘制顺序
  this.redraw();
} else if (e.type === TouchType.Move && this.drawing && this.current) {
  this.current.points.push({ x, y }); // 持续采样
  this.redraw();
} else if (e.type === TouchType.Up) {
  this.drawing = false;
  this.strokeCount = this.strokes.length;
}

设计要点：Down 时创建 Stroke 并立即入栈——这样即使只画了一笔就撤销，栈里的顺序也始终是「绘制顺序 = 数据顺序」。Move 时直接把点追加到 current.points（共享引用），所以 strokes 数组里这笔的数据是「活的」：撤销前不断增长。Up 时只关掉 drawing 标记并更新文案，不需要额外动作——笔画数据已经完整入栈。

2.2 平滑笔迹（绘制核心）

this.ctx.moveTo(pts[0].x, pts[0].y);
for (let i = 1; i < pts.length - 1; i++) {
  const mx = (pts[i].x + pts[i + 1].x) / 2;   // 中点做曲线端点
  const my = (pts[i].y + pts[i + 1].y) / 2;
  this.ctx.quadraticCurveTo(pts[i].x, pts[i].y, mx, my);  // 采样点做控制点
}
this.ctx.lineTo(last.x, last.y);

配合 lineCap = 'round' 与 lineJoin = 'round'，一笔从「折线」变成「平滑曲线 + 圆头圆角」，手写感就此成型。

2.3 导出（像素级）

const pixelMap = this.ctx.getPixelMap(0, 0, this.canvasW, this.canvasH);
const packer = image.createImagePacker();
const buffer = await packer.packing(pixelMap, { format: 'image/png', quality: 100 });
const filePath = `${getContext(this).cacheDir}/signature_${Date.now()}.png`;
const file = fs.openSync(filePath, fs.OpenMode.READ_WRITE | fs.OpenMode.CREATE | fs.OpenMode.TRUNC);
fs.writeSync(file.fd, buffer);
fs.closeSync(file);
packer.release();
pixelMap.release();

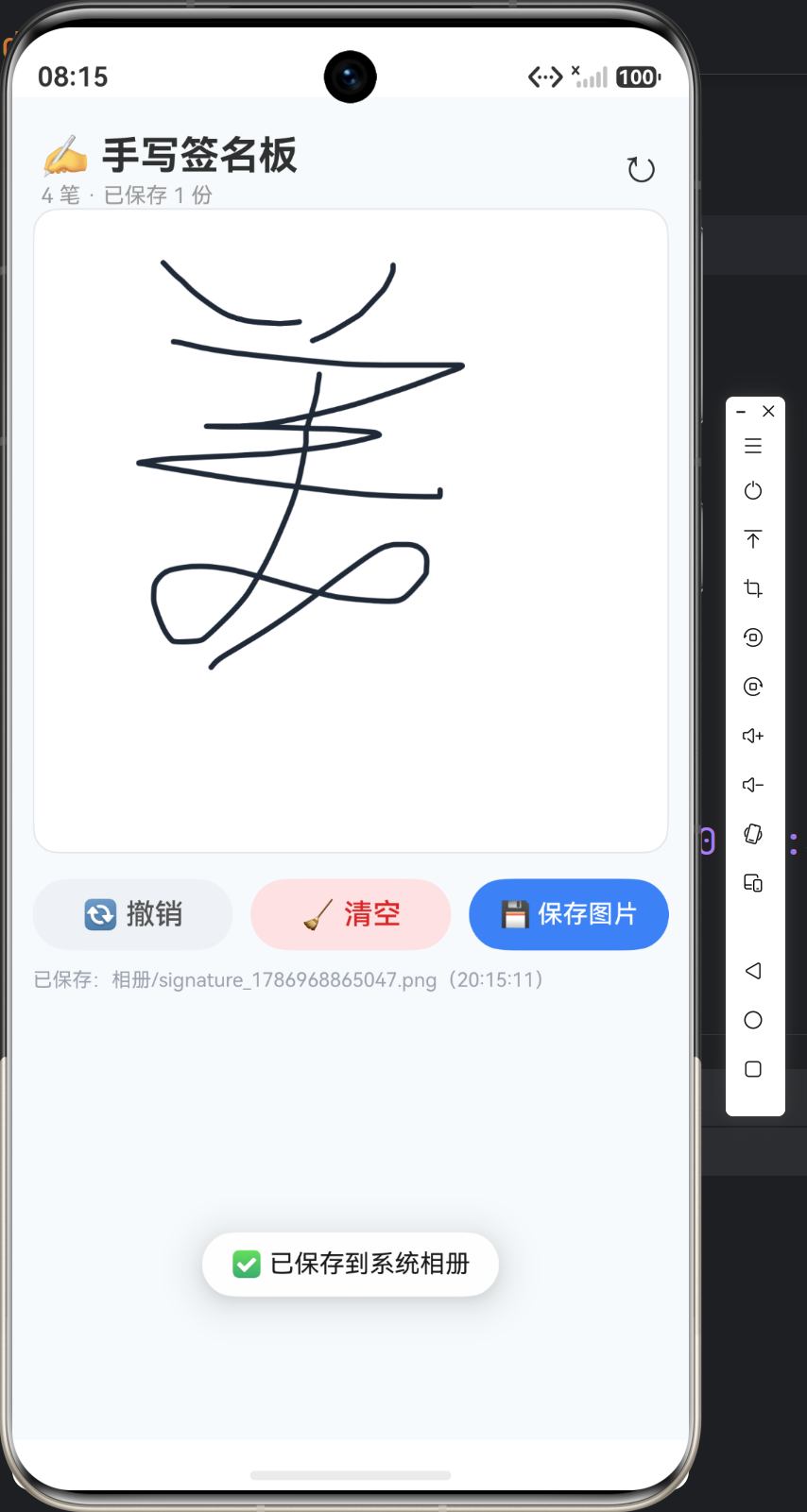

三、运行效果

操作	效果
手指在画布书写	立即出现黑色圆头笔迹，平滑连贯无锯齿
快速连写	笔迹随手指实时延伸，无残影（每帧全量重绘）
点「🔄 撤销」	最后一笔消失，可连续撤销到空画布
点「🧹 清空」	全部笔迹消失，笔数归零
点「💾 保存图片」	Toast「✅ 签名已导出」，下方显示文件完整路径与时间
标题栏「↻」	强制重绘（等价于刷新画面）

边界验证：空画布点保存 → Toast「先写一个签名吧」；空画布点撤销 → Toast「没有可撤销的笔迹」；画完点清空再写，一切正常。

四、可扩展方向

• 签名笔迹对比：新签名与数据库里保存的签名做相似度校验（配合 OCR / 特征点）；
• 多颜色：加入颜色选择，即第 2 个应用的调色盘思路；
• 双指缩放：监听 touches.length 变化，把坐标映射从恒等改为带缩放矩阵。

五、应用小结

手写签名板完整落地了**「数据驱动绘制」**的全套模式：

1. 模型：Stroke 点序列，画面 = 数据的投影；
2. 采集：onTouch 三态，坐标直接用 vp；
3. 绘制：clearRect + 中点贝塞尔逐笔重绘，round 线帽线角出质感；
4. 操作：撤销/清空 = 改数据 + 重绘，天然正确；
5. 导出：getPixelMap → ImagePacker → fileIo，PNG 落盘可分发。

至此，签名板这个「最小的绘制应用」闭环完成。它只用了 Canvas 的一小部分能力（路径 + 像素），却完整覆盖了采集 → 绘制 → 操作 → 输出的全链路——这正是本系列刻意设计的「低起点、全流程」学习路径。

下一节开启第 2 个应用——涂鸦画板：多色画笔、橡皮擦、撤销重做，数据模型全面升级。

六、FAQ 补充

Q：为什么标题栏刷新按钮用「↻」文本而不是图标？
减少资源依赖，emoji/符号即可表达语义，工程里完全可以用系统图标或自定义图标替换，不影响功能。

Q：本应用和浏览器 Canvas 有何异同？
API 名称与语义基本一致（moveTo/lineTo/quadraticCurveTo 等），差异在「生态」：HarmonyOS 用 CanvasRenderingContext2D 绑定组件、getPixelMap 替代 toDataURL、ImagePacker 替代浏览器编码流程。有 Web Canvas 经验的开发者可以快速迁移。

Q：签名板还能加什么交互？
常见升级：笔迹回放动画（把 Stroke 的点按时间顺序逐步绘制，适合「演示签名过程」）、压感粗细（pressure 字段）、多签对比、签名自动居中缩放。每个方向都建立在「数据驱动」模型之上，改动都集中在数据层与绘制层。

Q：为什么 Down 时就要 push 到 strokes？
两个原因：一是保证「绘制顺序 = 数据顺序」，无论何时撤销都正确；二是 Move 时直接往 current.points 里追加点，current 是 strokes 里元素的引用——这样数据始终「活着」，重绘时永远是最新内容。如果等 Up 才入栈，Move 期间重绘就看不到这笔。

Q：Up 时为什么不用调用 redraw()？
Up 时最后一个 Move 已经追加了点并重绘过，画面已经是最新状态；Up 只负责收尾（关 drawing、更新文案）。不过如果你在 Up 时做了数据收尾操作（如截断多余点），则需要再调一次 redraw()。

Q：current 与 strokes 的关系怎么理解？
current 是「正在画的那一笔」的快捷引用，strokes 是「全部笔迹」的数组。Down 创建 current 并 push 进 strokes；Move 通过 current 追加点（strokes 里的同一对象同步变化）；Up 后 current 置 null，strokes 完整保留这一笔。这是典型的「引用别名」用法——两个名字指向同一个对象。

七、代码运行检查清单

拿到完整代码后，按以下清单自查，能避免绝大多数「运行起来不对劲」的情况：

检查项	正确姿势	错误表现
import 完整性	image / fileIo / promptAction 三处导入	编译报「找不到模块」
settings 抗锯齿	new RenderingContextSettings(true)	斜线锯齿明显
ctx 绑定	Canvas(this.ctx) 与成员变量同实例	运行时 undefined 报错
onReady 赋值	canvasW/canvasH 在 onReady 里取	首帧空白 / 守卫拦截
redraw 守卫	if (this.canvasW === 0) return	未就绪时绘制异常
撤销边界	length === 0 时 return + toast	越界 / 笔数变 -1
导出顺序	packing 完成后才 release	空图 / 异常
文件命名	时间戳防覆盖	二次导出覆盖首份

八、性能与内存小结

签名板在性能上是「轻量级」应用，但仍值得总结它的资源画像，为后续重型应用打底：

• CPU 绘制：每帧全量重绘 ≈ 数十次路径构建 + 描边，毫秒级；
• GPU 提交：每次 stroke() 一次提交，笔数少无压力；
• 内存：Stroke 对象随笔数增长，几十笔占用可忽略；导出时 PixelMap + 编码缓冲为临时峰值，用完即 release；
• 唯一需要警惕的：误把 strokes 挂 @State 导致 build 高频重跑——这会拖慢整个页面而不只是画布。

下一节开启第 2 个应用——涂鸦画板：多色画笔、橡皮擦、撤销重做，数据模型全面升级。

九、动手练习：把签名板「玩坏」

学习一个应用的最好方式不是读，而是改。以下练习由易到难，每个都能加深对数据驱动模型的理解：

1. 改颜色：把 Down 里的 color: '#1F2937' 改成任意色值，运行后书写，验证「一笔的视觉属性固化在数据里」；
2. 改线宽：把 width: 3 改成 8，写一个大字，对比笔迹质感——线宽 8vp 的笔迹会遮挡更多细节；
3. 加粗度切换：给操作栏加两个按钮「细/粗」，onClick 里改一个 @State penWidth，Down 时读取——第 2 个应用的雏形；
4. 加颜色选择：加一行 4 色圆点，点击切换 @State penColor——调色盘的雏形；
5. 撤销体验：快速连画 20 笔然后连点撤销 20 次，观察每帧重绘是否流畅，估算「全量重绘」的性价比。

十、从签名板到涂鸦画板：模型复用清单

本应用是系列的基础模板，下一节会在这个模型上做升级。提前列出「哪些能复用、哪些要改」，帮你建立清晰的迁移预期：

模块	签名板写法	涂鸦画板的改动	复用度
Point / Stroke 模型	无 kind	增加 kind 工具字段	高（加字段）
handleTouch 三态	Down/Move/Up	Down 时固化工具快照	高（微调）
drawStroke 贝塞尔	中点法	原样复用	100%
redraw 管线	clearRect + 逐笔	逐笔前切合成模式	高（加一行）
undo	单栈 pop	双栈（+redoStack）	中（加栈）
saveImage	三步导出	导出前白底重绘	中（加环节）
UI 骨架	标题 + 画布 + 操作栏	增加调色盘行、粗细行	中（加行）

复用度最高的部分是绘制核心（贝塞尔、管线、路径 API），改动最大的部分是数据模型与操作逻辑。这印证了本系列一以贯之的架构主张：绘制层是「稳定的引擎」，数据层是「变化的剧本」，UI 层是「可换的舞台」。

十一、系列导读：五个应用的技术脉络

作为应用 1 的收尾，把整个系列的「知识地图」提前铺开，方便你带着全局观学习后续四篇：

应用	核心新知识	复用签名板的模块
1 签名板	路径绘制、贝塞尔、导出	——（起点）
2 涂鸦画板	合成模式、双栈、白底导出	贝塞尔、管线、三步导出
3 数据图表	坐标变换、渐变、动画	clearRect 管线、getPixelMap
4 时钟仪表盘	时间驱动、旋转、save/restore	贝塞尔（刻度/指针）、管线
5 粒子特效	对象池、帧循环、性能优化	管线、合成模式（发光）

可以看到：每个应用都只引入一小块新知识，其余全部复用。这是本系列「循序渐进」的刻意设计——学完五个应用，你就掌握了 Canvas 绘制的完整技能树，而不是碎片化的 API 清单。

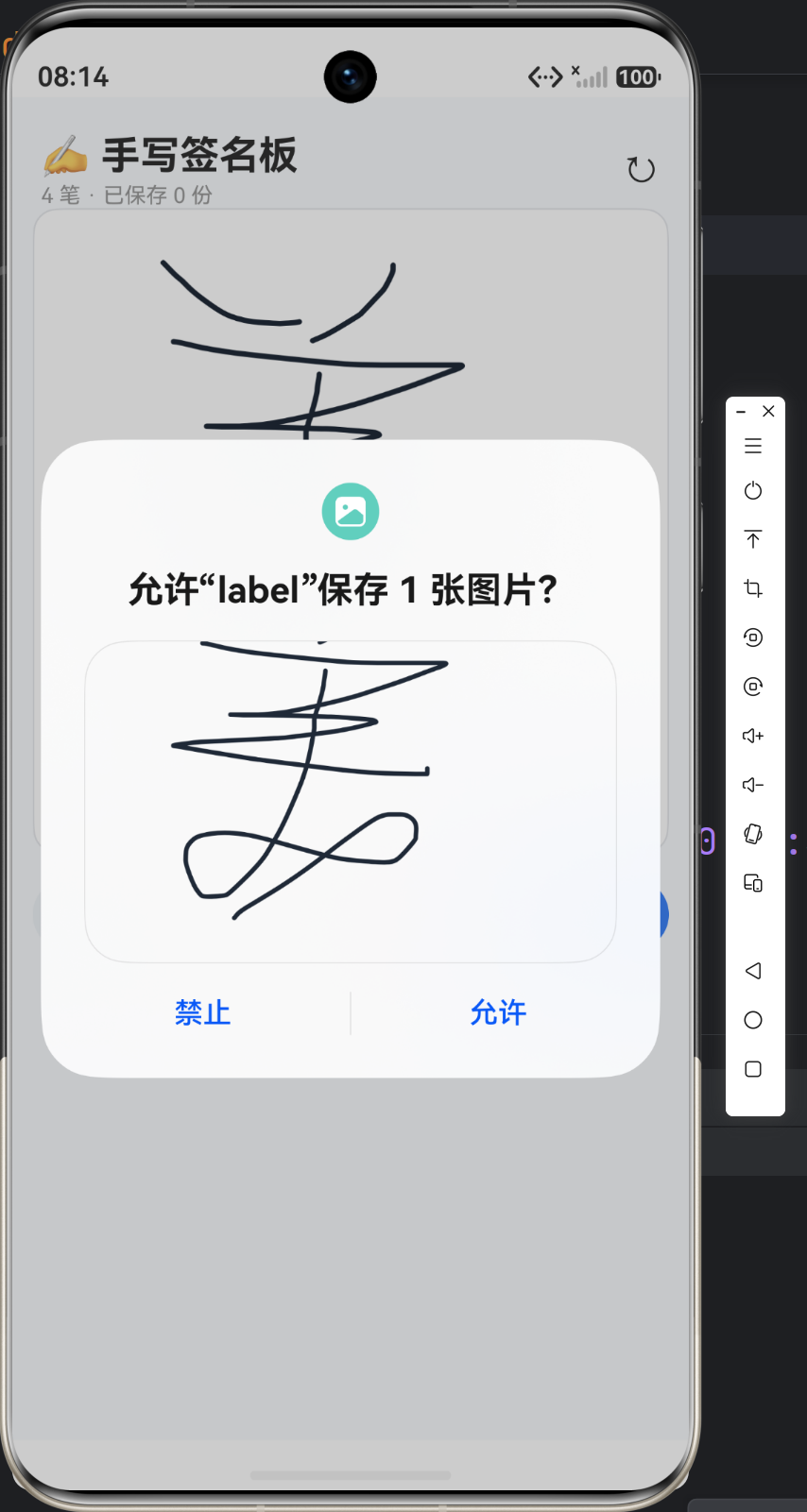

十二、从签名板运行效果到真实产品的差距

Demo 和产品之间还差几步，这里列出签名板从「能跑」到「能交付」的补全清单，供有兴趣继续打磨的读者参考：

差距点	Demo 现状	产品化方案
签名保存位置	cacheDir（可能被系统清理）	filesDir 或媒体库（photoAccessHelper）
签名分享	只提示路径	systemShare 拉起分享面板
笔迹持久化	仅导出图片	strokes JSON 序列化，下次进入恢复
笔迹回放	无	按时间戳逐点重绘动画
压感支持	固定宽度	读取 touch.pressure 映射宽度
画布自适应	固定高度	layoutWeight + onAreaChange 重绘

这些升级都不改变「数据驱动」架构——所有改动仍然落在数据层（加字段）与绘制层（加逻辑），UI 层几乎不动。这正是本系列坚持架构先行、模型先行的意义：Demo 的架构决定了它能长成什么样的产品。
