核心硬件：ESP32-S3 N16R8（16MB Flash+8MB PSRAM，双核 LX7 240MHz，内置 2 路硬件 I2S、AI 向量加速指令集）

音频外设：INMP441 I2S 全向 MEMS 数字麦克风（音频输入）+ MAX98357A I2S D 类数字功放（音频输出）

双开发环境：Arduino IDE（快速验证、入门首选）、ESP-IDF V5.x（底层驱动、性能优化、量产级）

学习路径：I2S 基础采集播放 → 录音存储 / 音频编解码 → 对讲机无线对讲 →网络收音机 → 离线 / 云端 AI 语音助手（AI 小智）

一、底层核心技术知识架构

1. ESP32-S3 音频硬件基础

（1）芯片音频核心资源

  1. 双硬件 I2S 控制器（I2S0 / I2S1）
  •  一路专用于 INMP441 录音（RX 接收模式），一路专用于 MAX98357 播放（TX 发送模式），互不抢占总线，无数据冲突
  • 支持 16/24/32bit 位深、8k/16k/32k/44.1kHz 采样率，语音场景固定16kHz 16bit 单声道最优
  1. 8MB PSRAM 决定性作用 音频环形缓冲区、WAV 文件缓存、ESP-SR 离线语音模型、TCP 音频流分包全部依赖 PSRAM，N16R8 自带 8MB PSRAM 完美适配 AI 语音项目，低配 S3 无法跑完整 AI 小智
  2. AI 加速单元 内置 Xtensa LX7 向量指令集，加速 TensorFlow Lite Micro、ESP-SR 语音推理，离线唤醒词 + 指令识别延迟 < 200ms

（2）INMP441 麦克风模块原理

  • I2S 数字输出 MEMS 麦，全指向、信噪比 61dB，无需外部 ADC，彻底规避模拟音频噪声
  • 引脚定义：SCK (BCLK 位时钟)、WS (LR 声道帧时钟)、SD (串行音频数据)、VCC (3.3V)、GND
  • 固定配置：单声道左声道输入、16kHz 采样、16bit PCM 原始数据流

（3）MAX98357A I2S 功放原理

  • 无 DAC 前置，直接解析 I2S 数字 PCM 信号→PWM 调制→D 类 H 桥功率放大，驱动 4Ω 3W 扬声器
  • 关键引脚：BCLK、LRCLK、DIN (I2S 数据)、SD (休眠使能，必须拉高 3.3V 才有声音)、VIN (功率供电推荐 5V，3.3V 大音量失真)
  • 优势：外围极简、90dB + 信噪比、单电源供电，嵌入式音频播放标配

（4）标准硬件接线（ESP32-S3 通用 GPIO，Arduino/IDF 通用）

INMP441（录音输入 I2S0）

INMP441 引脚

ESP32-S3 GPIO

功能

SCK

GPIO4

I2S BCLK 位时钟

WS

GPIO5

I2S LR 帧时钟

SD

GPIO6

麦克风音频数据输出

VCC

3.3V

严禁 5V 供电烧毁模块

GND

GND

与功放共地（降噪核心）
MAX98357A（播放输出 I2S1）

MAX98357 引脚

ESP32-S3 GPIO

备注

BCLK

GPIO15

I2S1 位时钟

LRCLK

GPIO16

I2S1 帧时钟

DIN

GPIO7

主控下发音频数据

SD

3.3V

芯片使能，悬空静音

VIN

5V

功放功率电源

GND

GND

全局共地

避坑要点：

  1. 所有模块 GND 必须短接共地，否则出现高频滋滋数字噪声
  2. MAX98357 SD 引脚必须接 3.3V，否则永久无输出
  3. INMP441 只允许 3.3V 供电

2. I2S 协议完整技术栈（音频底层核心）

（1）I2S 三线定义

  1. BCLK（位时钟）：同步每 1bit 音频数据，采样率越高时钟频率越快
  2. WS（帧时钟 / LRCLK）：高低电平区分左 / 右声道，INMP441 只用左声道
  3. SD（串行数据）：麦克风上传 PCM（RX）/ 主控下发 PCM（TX）

（2）音频数据格式标准（语音项目固定参数）

  • 采样率：16000Hz（人声有效频段，降低算力与带宽）
  • 采样位深：16bit（嵌入式最通用，兼容性拉满）
  • 声道：MONO 单声道（减少一半数据量）
  • 数据格式：原始 PCM 脉冲编码调制数据流（所有录音、对讲、AI 识别底层都是 PCM）

（3）音频处理进阶知识点（精通阶段）

  1. 环形缓冲区 RingBuffer：解决 I2S 硬件中断与 CPU 任务调度不同步，防止音频断音、爆音（对讲机、流媒体必备）
  2. PCM 音频预处理：降噪 NS、回声消除 AEC、语音活动检测 VAD（ESP-SR AFE 音频前端库封装）
  3. 音频编解码：WAV 无损存储、ADPCM 压缩（WiFi 对讲机减少传输带宽）、MP3 解码播放（收音机背景音乐）
  4. 双核任务调度：S3 Core0 跑 I2S 硬件采集 / 播放中断，Core1 跑 WiFi 网络、AI 推理、业务逻辑，避免音频卡顿

3. 两大开发环境技术差异与分工

（1）Arduino IDE（入门层）

  • 适用：I2S 基础读写、简单录音播放、FM 收音机、简易 WiFi 对讲机
  • 核心依赖库：ESP32 I2S Library、Audio.h、ESP32-A2DP、Ticker定时器库
  • 优点：代码极简、编译一键配置、零基础快速点亮音频链路
  • 短板：无法深度配置 PSRAM 内存分配、中断优先级、多核绑定，复杂 AI 项目内存易溢出

（2）ESP-IDF V5.x（精通层，官方原生）

  • 适用：底层 I2S 驱动重写、ESP-SR 离线语音框架、低功耗优化、并发对讲机、量产固件
  • 核心组件：driver/i2s.h硬件驱动、esp_audio音频组件、esp-sr乐鑫语音 SDK、freertos多任务内核
  • 优点：完整操控 S3 硬件资源、中断可控、内存碎片优化、双核任务隔离，AI 小智最终版本必须 IDF 实现

二、分阶段学习路线

开发路径推荐

  1. 先搭硬件，Arduino 跑通 INMP441 录音 + MAX98357 回放最小系统
  2. 完成本地 WAV 录音存储、SD 卡音频播放
  3. 开发 WiFi 局域网对讲机（Arduino UDP 简易版）
  4. 开发ESP32-S3 网络收音机（WiFi 流媒体拉取、MP3 解码、ICY 元数据解析、PSRAM 防抖缓冲）
  5. 切换 ESP-IDF 环境，吃透 I2S 底层驱动、FreeRTOS 多任务
  6. 移植 ESP-SR 离线语音框架，搭建离线指令语音助手
  7. 对接云端大模型 API，完成完整版联网 AI 语音助手

阶段 1：入门基础（INMP441+MAX98357 最小系统）

目标

  1. 硬件接线无误，I2S 录音 + 播放双向通路打通
  2. Arduino 完成 3 个基础 Demo，理解 PCM 数据流

实操 Demo 清单（Arduino 优先）

  1. Demo1：INMP441 实时拾音，直通 MAX98357 外放（监听回路）
  2. Demo2：按下按键录音 3 秒，保存 WAV 文件到 SPIFFS Flash，本地回放
  3. Demo3：读取 SD 卡 WAV/MP3 音频文件，I2S 解码功放播放

核心知识点落地

  • I2S RX/TX 双实例独立配置
  • PSRAM 大容量缓冲区申请
  • WAV 文件头格式解析、音频文件系统存储

阶段 2：进阶项目 1 — ESP32-S3 无线对讲机

项目架构

点对点 WiFi UDP/TCP 音频流传输

  1. 发送端：INMP441 采集 16kHz PCM → ADPCM 压缩 → WiFi UDP 分包发送
  2. 接收端：WiFi 接收数据包 → 解压 PCM → I2S 推送 MAX98357 扬声器播放

两种实现方案

  1. 简易版（Arduino）：UDP 无连接传输，代码短，延迟稍高，适合 2 台设备对讲
  2. 专业版（ESP-IDF）：TCP 可靠传输 + VAD 自动触发发射（不用按 PTT 按键）、丢包重传、音频抖动缓冲区，对应开源bbTalkie项目

关键技术点

  • 音频流分包与组包、网络抖动缓冲
  • VAD 语音检测静音断流，减少 WiFi 占用
  • S3 双核分工：Core0 音频采集，Core1 网络收发

对讲机优质开源项目

  1. bbTalkie（推荐） 地址：https://github.com/fiyone/bbTalkie基于 ESP32-S3，ESP-SR 做 VAD 免按键对讲、OLED 屏幕状态显示、自动降噪，IDF 开发完整工程，可直接二次修改 INMP441/MAX98357 引脚
  2. talk-e ESP32 WalkieTalkie GitHub：https://github.com/milovanpms/talk-e 纯 I2S 音频链路，UDP 局域网对讲，带音频缓冲优化文档。

阶段 3：进阶项目 2 — ESP32-S3 网络收音机

方案 A：Arduino 快速实现（入门首选）

依托成熟的Audio.h音频库完成全链路开发，通过 WiFi 请求公网 HTTP/ICY 网络电台流媒体，库内置 Helix MP3 解码器将网络音频流解码为 PCM 原始音频，经由 ESP32-S3 硬件 I2S1 通道输出至 MAX98357 I2S 数字功放驱动扬声器发声。 核心功能：多电台频道切换、ICY 协议解析（抓取电台名称、正在播放曲目）、音量分级调节、SPIFFS 存储收藏电台列表、断网自动重连、8MB PSRAM 开辟环形缓冲区解决网络抖动卡顿。

方案 B：ESP-IDF 底层架构实现（精通级）

基于乐鑫官方esp_audio音频框架、libhelix-mp3MP3 解码器、esp_http_clientHTTP 客户端组件从零搭建流媒体播放器。FreeRTOS 双核任务拆分调度：Core0 绑定 I2S 硬件 DMA 输出与音频解码高优先级任务保障播放流畅无爆音，Core1 负责 WiFi 网络拉取流媒体数据包、协议解析、外设交互；手动配置 PSRAM 大缓存做流媒体防抖，可增加音频均衡 EQ、AAC 格式解码、SD 卡缓存电台资源等进阶功能。

（A）Arduino 框架（快速上手，S3+MAX98357 零门槛）

全能老牌网络收音机（修正正确地址）https://github.com/schreibfaul1/ESP32-MiniWebRadio 亮点：OLED 菜单、EQ 均衡、定时休眠、电台收藏、自定义 I2S 引脚，完美兼容 ESP32-S3

ESP32-S3 专属优化版（开启 PSRAM 解决卡顿）https://github.com/nemesgabor001/ESP32-S3-Internet-Radio

（B）ESP-IDF 原生底层（性能最强，适合深度修改）

乐鑫 ESP-ADF 官方 HTTP 网络 MP3 收音机（首选） 仓库：https://github.com/espressif/esp-adf 示例路径：examples/player/http_mp3

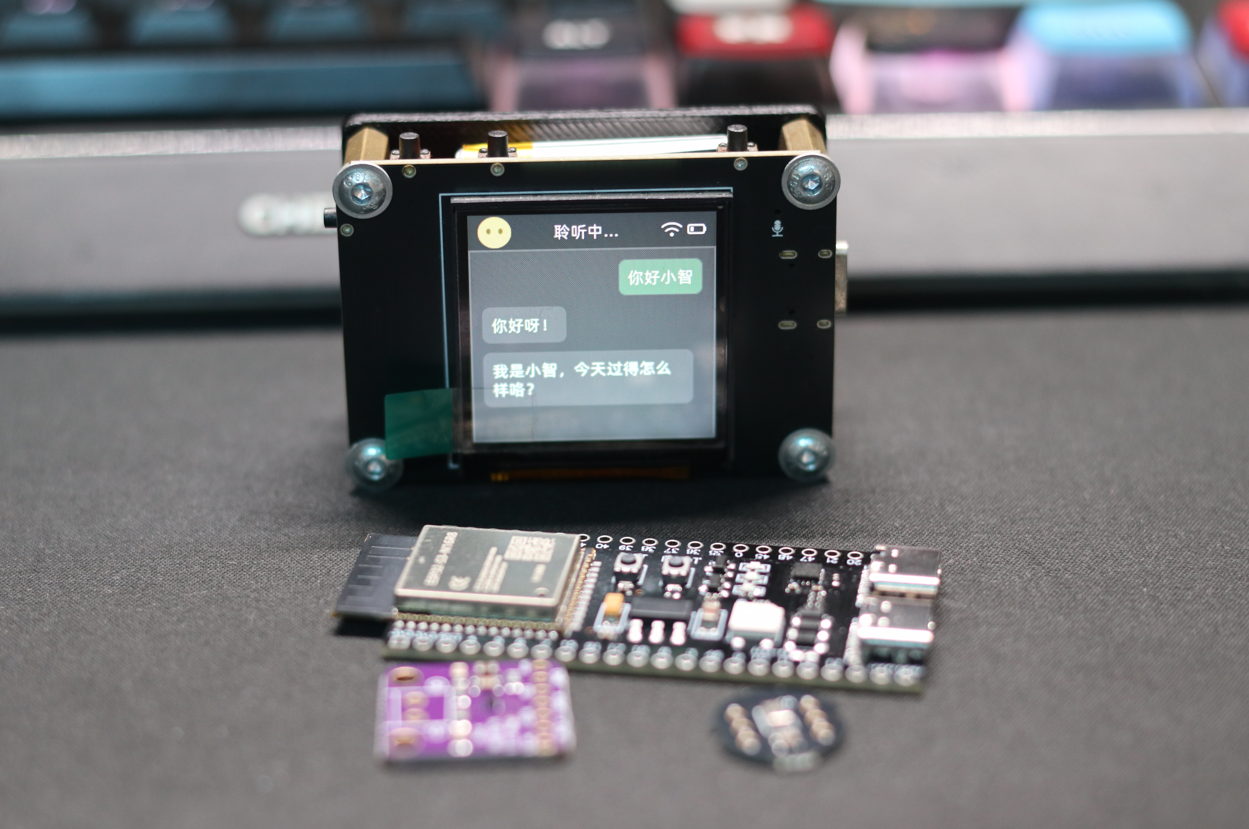

阶段 4：精通终极项目 — AI语音助手

整体架构（N16R8 16R8 硬件完美支撑）

INMP441拾音 → I2S采集 → AFE音频前端（降噪/回声消除/VAD）
→ ESP-SR WakeNet唤醒词检测（“小智小智”）
→ 语音片段上传：
   分支1：离线模式 → MultiNet本地自定义指令识别（关灯、查时间、打开收音机）
   分支2：云端模式 → WiFi上传百度/阿里云/DeepSeek/通义千问大模型STT语音转文字 → LLM对话 → TTS文字转语音 → I2S MAX98357播放回复

两大核心语音框架

1. 乐鑫官方 ESP-SR（离线本地语音，无网络可用，IDF 原生）

GitHub 官方仓库：https://github.com/espressif/esp-sr 核心模块：

  • AFE：音频降噪、AEC 回声消除、VAD 人声检测（解决麦克风环境杂音）
  • WakeNet：自定义唤醒词（小智、你好 ESP 等）
  • MultiNet：最多 300 条中文离线指令，无需联网推理，S3 AI 指令集加速运行

2. 云端大模型方案（Arduino 快速上手）

Arduino 通过HTTPClient/WebSocket上传 PCM 音频流到第三方语音 API：

  • 百度智能云语音识别 ASR + TTS 合成
  • 阿里云语音交互
  • 本地部署 Qwen/DeepSeek 大模型 WebSocket 对接（低延迟）

AI 语音开源项目合集

  1. ESP32-S3 Offline-Voice-Recognition 纯离线语音https://github.com/jasin-jesin/esp32-s3-offline-voice-recognition ESP-SR 全套封装，IDF 工程，唤醒词 + 离线指令，直接替换 I2S 引脚适配你的麦克风功放GitHub
  2. esp32-gemini-voice-agent 云端 AI 音箱https://github.com/hidatara-ds/esp32-gemini-voice-agent WebSocket 低延迟音频传输、VAD 自动收音、OLED 状态显示，可改成国产大模型 API，IDF 后端 + ESP32-S3 固件双端代码GitHub
  3. ESP32-S3-I2Saudio 基础 I2S 底层模板https://github.com/Edragon/ESP32-S3-I2Saudio 最基础 INMP441 录音、MAX98357 播放 IDF 模板，所有高阶音频项目的底层基石，直接复用 I2S 初始化代码GitHub

三、开发环境一键搭建指南

1. Arduino IDE 配置

  1. 添加 ESP32 开发板管理器地址：https://dl.espressif.com/dl/package_esp32_index.json
  2. 安装板库：ESP32 by Espressif Systems（版本≥2.0.14）
  3. 开发板选择：ESP32S3 Dev Module，Flash 16MB、PSRAM 8MB、USB OTG Mode
  4. 必备库一键安装：
  • ESP32 I2S Library（官方 I2S 驱动）
  • Audio.h（WAV/MP3 解码播放）
  • WiFiUdp（对讲机网络传输）

2. ESP-IDF V5.x 专业环境

  1. 安装乐鑫官方工具链，目标芯片设置esp32s3
  2. 拉取子模块esp-sr语音框架、esp_audio音频组件
  3. menuconfig 配置：
    • 开启 PSRAM 8MB、SPI Flash 16MB Quad 模式
    • I2S 硬件外设使能，分配 GPIO 矩阵引脚
    • 开启多核 FreeRTOS 任务调度、中断优先级配置

3. 高频硬件 & 软件问题

  1. MAX98357 没有声音：90% 原因 SD 引脚未接 3.3V；其次 I2S 时钟 / 数据引脚交叉
  2. 麦克风杂音巨大：INMP441、MAX98357、开发板三者严格共地，缩短杜邦线长度
  3. AI 模型无法加载：必须开启 8MB PSRAM，N16R8 型号勾选 PSRAM，否则内存 OOM 崩溃
  4. 对讲语音卡顿断流：增大 PSRAM 环形缓冲区，IDF 绑定音频任务到 Core0，网络任务跑 Core1
  5. I2S 录音播放冲突：S3 必须分开使用 I2S0（录音）、I2S1（播放）两路硬件控制器
