记录一次从 Arduino 开发转向 ESP-IDF 的完整过程，包括 ESP32-S3 环境搭建、小智 AI 烧录、I2S 音频调试、TFT 屏幕适配以及硬件踩坑记录。
本文不是"照着官方文档抄一遍"的教程，而是一个开发者从浏览器烧录 → VS Code + ESP-IDF → 硬件调试 → 屏幕白屏排查的全过程踩坑实录。

---

一、背景

最近尝试使用 ESP32-S3 N16R8 开发板运行小智 AI 语音助手。

目标：

• ESP32-S3 运行小智 AI 固件
• 接入 I2S 麦克风
• 接入 I2S 功放播放
• 添加 TFT 显示屏
• 后续扩展：
• AI 对话
• 实时语音通信
• 本地音频处理
• 音乐播放

开发环境：

• macOS Sequoia
• VS Code
• ESP-IDF Extension
• ESP32-S3 N16R8

资料来源：

• B站博主「闪电蘑菇」的教程视频
• 小智 AI 官方飞书文档
• ESP32 烧录官网（ESP Launchpad）
• 小智控制台
• 小智源码（GitHub）

---

二、第一次烧录：从浏览器开始

2.1 浏览器烧录流程

最开始我是跟着文档，用浏览器方式（ESP Launchpad）一步步烧录的。
整个流程很简单：
1.打开 ESP Launchpad 官网
2.选择小智 AI 固件
3.连接开发板
4.点击烧录

2.2 遇到的第一个坑：COM 端口无法连接

但最大的问题是——开发板的端口是否能被识别，直接决定连接能否成功。

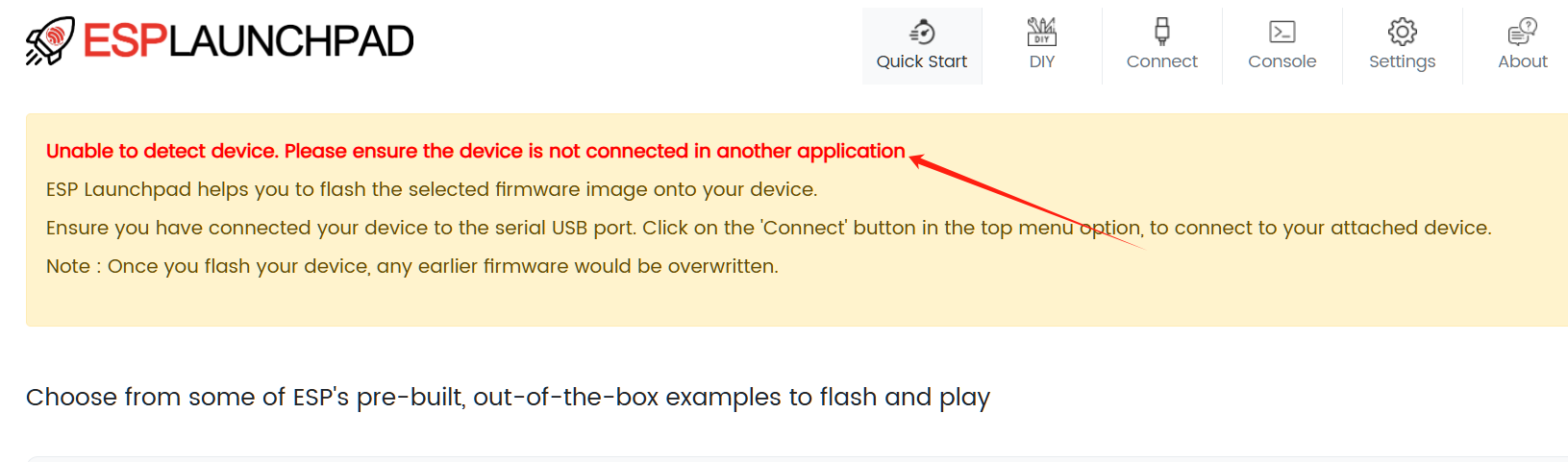

我第一次连接时，页面直接报错：

Unable to detect device. Please ensure the device is not connected in
another application.

这个问题的排查思路：

• 检查 USB 线是否是数据线（不是充电线）
• 检查是否有其他程序占用了串口
• 尝试按一下开发板的 BOOT 键再连接
• 换一个 USB 口试试

2.3 烧录成功后的验证

烧录完成后，通过串口日志可以确认基础功能是否正常：

MQTT: Connected to endpoint
Application: Activation done
StateMachine: activating -> idle

说明：

• ✅ WiFi 连接成功
• ✅ MQTT 服务器连接成功
• ✅ AI 服务激活成功
  音频模块正常时，日志会出现：

Wake word detected: 你好小智
StateMachine: idle -> listening
StateMachine: listening -> speaking

代表：

• ✅ 麦克风采集正常
• ✅ 唤醒模型运行正常
• ✅ AI 回复正常

---

三、为什么从浏览器烧录转向 ESP-IDF？

起初我用浏览器烧录的是 bread-compact-wifi（无屏幕版），一切正常。
但问题来了——我买的显示屏模块和博主的不一样：

• 博主的显示屏是 8 排针脚的
• 我的是 7 个针脚的
  浏览器烧录只能用预设好的固件，没法自定义屏幕引脚和驱动。
  所以我必须放弃浏览器方式，改用 VS Code + ESP-IDF 去修改源码、重新编译烧录。

---

四、ESP-IDF 开发环境搭建

4.1 VS Code 插件安装

在 VS Code 插件市场搜索并安装：

• ESP-IDF Extension（Espressif 官方）—— 负责编译、烧录、串口监控、menuconfig 配置、调试
• C/C++ Extension（Microsoft）—— 语法支持

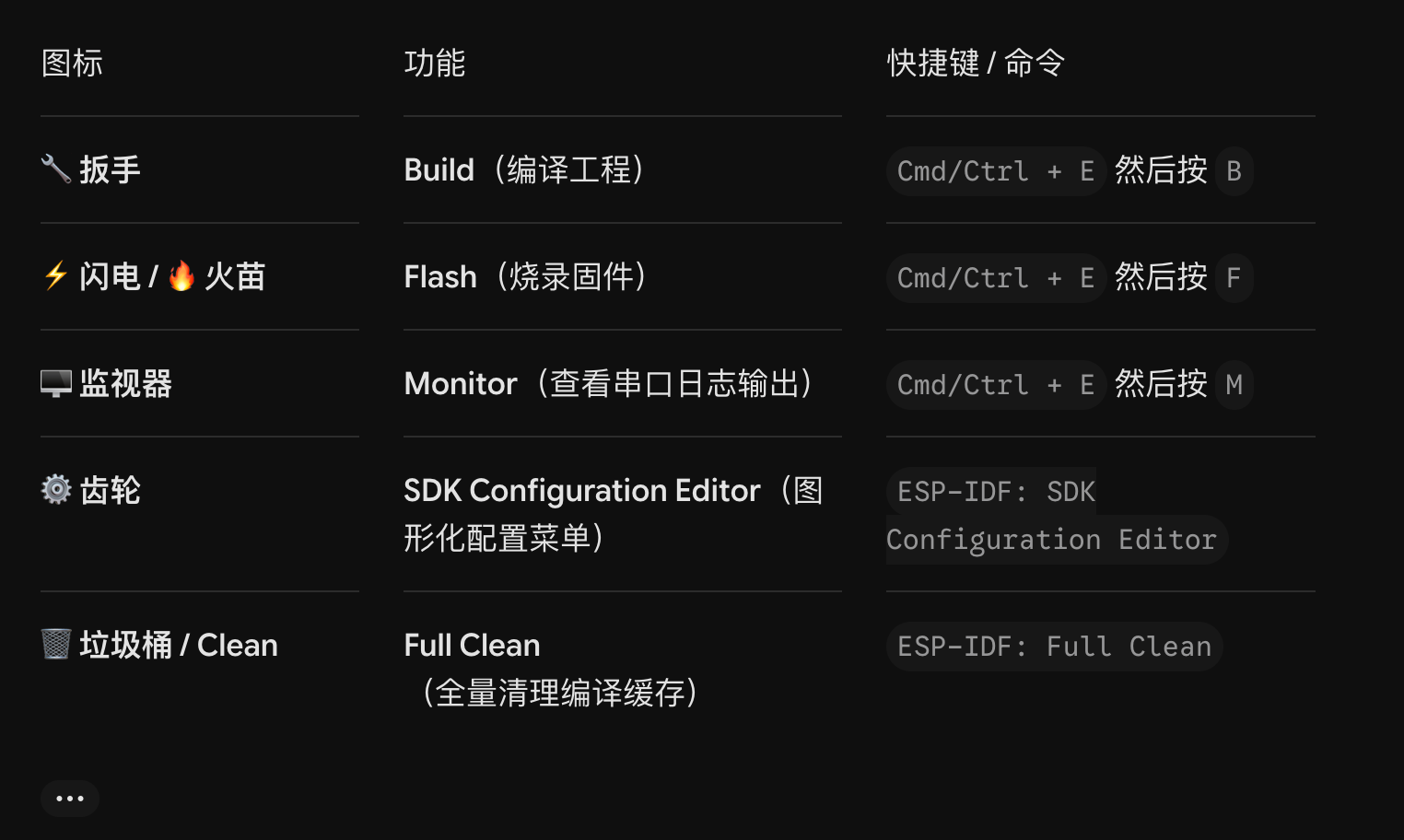

4.2 底部快捷工具栏说明

VS Code 状态栏最下方的图标含义如下：

4.3 核心 Command Palette 快捷命令

按 Cmd + Shift + P（Mac）或 Ctrl + Shift + P（Windows）调出命令面板：

• ESP-IDF: Full Clean — 清理所有临时编译文件（修改 sdkconfig 或 .h 头文件未生效时必做）
• ESP-IDF: SDK Configuration Editor (GUI) — 打开可视化 kconfig 设置页面
• ESP-IDF: Select Flash Method and Port — 选择串口和烧录模式（通常选 UART）

4.4 setting.json 优化配置

建议在 settings.json 中加上：

{
  "df.flashType": "UART",
  "df.flashBaudRate": "921600"
}

提高烧录速度，避免每次烧录等半天。

---

五、ESP32-S3 N16R8 硬件注意事项

5.1 🚨 致命避坑：PSRAM GPIO 冲突

我的开发板：ESP32-S3 N16R8
带：

• 16MB Flash
• 8MB Octal PSRAM

⚠️ 重要修正：网上很多文章说"GPIO 47 在 N16R8 芯片内部被八路高速内存（PSRAM）总线占用"，这个描述不够准确。
更准确的说法是：ESP32-S3 N16R8 使用 Octal PSRAM 时，部分 GPIO 会被 Flash/PSRAM
总线占用，不能作为普通外设 IO 使用。实际可用 GPIO 需要结合芯片封装和官方 datasheet 判断。 不同 ESP32-S3
模组封装可能不同，不要一概而论。

踩坑经历：
最开始我把 TFT 的 SDA/MOSI 接到了 GPIO 47，结果：

• ❌ 屏幕白屏
• ❌ SPI 完全无法通信

原因： GPIO 47 被 PSRAM 总线占用，系统启动 PSRAM 后该引脚会被锁死。
解决方案： 将 SDA/MOSI 挪至空闲管脚 GPIO 1（或 GPIO 11 / 12 等）。

---

六、I2S 音频模块接线

6.1 麦克风模块

小智默认配置：

#define AUDIO_I2S_MIC_GPIO_WS  GPIO_NUM_4
#define AUDIO_I2S_MIC_GPIO_SCK GPIO_NUM_5
#define AUDIO_I2S_MIC_GPIO_DIN GPIO_NUM_6

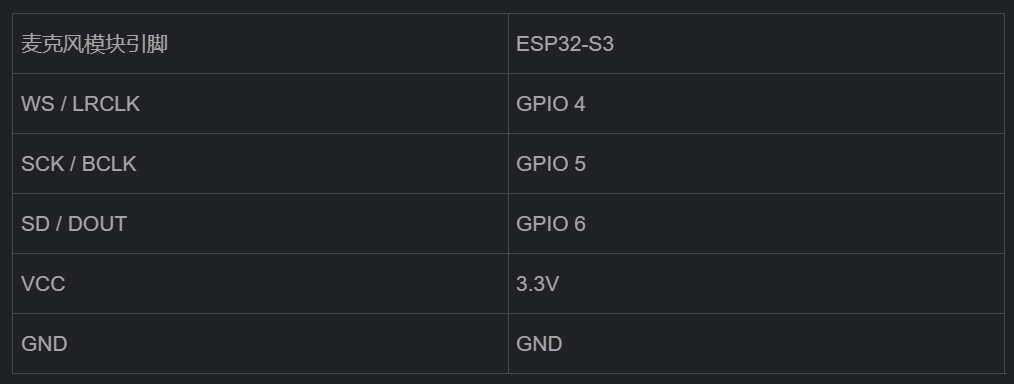

实际接线：

验证方法：
日志中出现：

AFE Pipeline:
[input] -> VAD -> WakeNet

表示录音链路正常。

6.2 播放模块

小智默认：

#define AUDIO_I2S_SPK_GPIO_DOUT GPIO_NUM_7
#define AUDIO_I2S_SPK_GPIO_BCLK GPIO_NUM_15
#define AUDIO_I2S_SPK_GPIO_LRCK GPIO_NUM_16

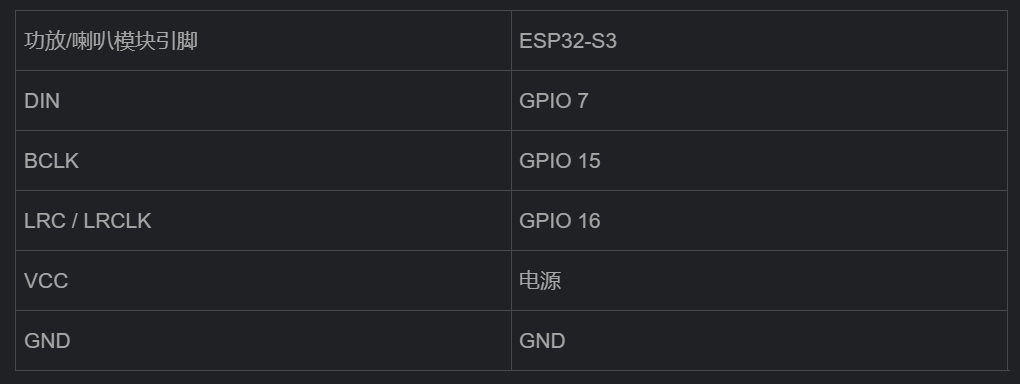

实际连接：

真实踩坑过程：

第一次烧录完成后：

• ✅ WiFi 正常
• ✅ MQTT 正常
• ✅ AI 文字回复正常
• ✅ 麦克风唤醒正常
• ❌ 但是没有声音！ 排查了半天，最后发现是 播放 I2S GPIO 不匹配。 修改后：
• DIN → GPIO 7
• BCLK → GPIO 15
• LRC → GPIO 16 重新烧录，AI 语音播放恢复正常 🎉

经验总结： 如果 AI 文字回复正常但没有声音，优先检查 I2S 播放 GPIO 是否匹配。

---

七、2.8 寸 SPI TFT 屏适配

7.1 关于屏幕驱动型号的判断

我的屏幕：7 针 SPI TFT
引脚：CS、DC、RST、SDA、SCK、VCC、GND

⚠️ 注意：购买页面显示"2.8 寸 SPI TFT"，并不能直接确定驱动型号。 常见的 2.8 寸屏驱动有：

• ILI9341（最常见，240×320）
• ST7789（也很常见，240×320，IPS 屏常用）
• ILI9488（320×480，分辨率更高） 这几种外观非常接近，可以提前调研看看博主们用的什么，这些都能查到， 别跟我似的瞎猫碰上死耗子，瞎买一通最后显示屏跟博主不一样最后还得修源码烧录进去

我这边最终确认是 ILI9341。

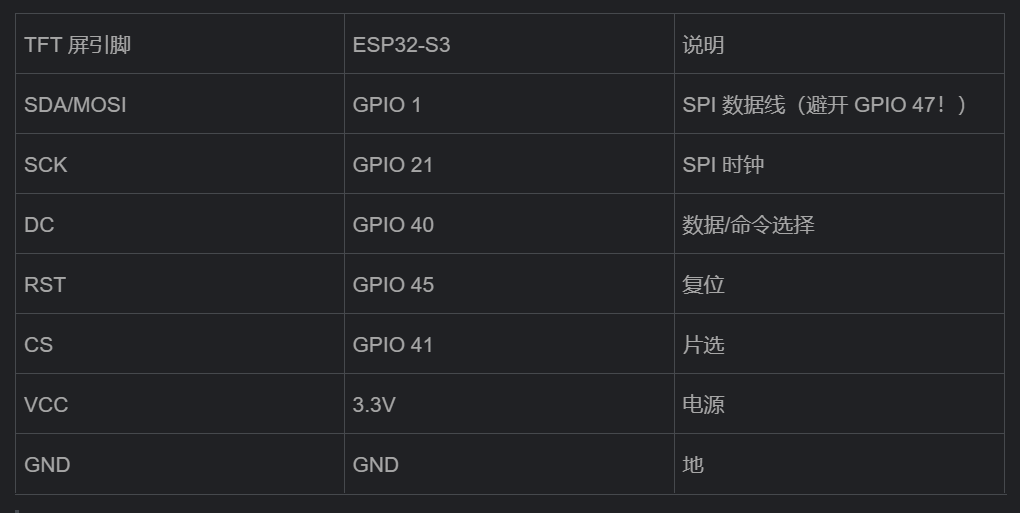

7.2 接线表

💡 注意：这里的 SDA 不是 I2C 的 SDA，而是 SPI 的 MOSI。

---

八、小智 AI 项目工程配置与板型切换

8.1 sdkconfig 配置文件修改

项目默认开启的是"无屏 Wi-Fi 版"，需手动开启"LCD 带屏版"：
打开项目根目录下的 sdkconfig，找到 CONFIG_BOARD_TYPE 区域，修改为：

# CONFIG_BOARD_TYPE_BREAD_COMPACT_WIFI is not set
CONFIG_BOARD_TYPE_BREAD_COMPACT_WIFI_LCD=y

8.2 配置文件修改（bread-compact-wifi-lcd/config.h）

打开 main/boards/bread-compact-wifi-lcd/config.h，更新 SPI 引脚和驱动预设：

// 引脚定义（避开 PSRAM 47号管脚）
#define DISPLAY_BACKLIGHT_PIN GPIO_NUM_NC   // 7脚屏背光板载硬连VCC，填 NC
#define DISPLAY_MOSI_PIN      GPIO_NUM_1    // SDA / MOSI 改为 GPIO 1
#define DISPLAY_CLK_PIN       GPIO_NUM_21   // SCL / CLK
#define DISPLAY_DC_PIN        GPIO_NUM_40   // DC / RS
#define DISPLAY_RST_PIN       GPIO_NUM_45   // RES / RST
#define DISPLAY_CS_PIN        GPIO_NUM_41   // CS

// 保底屏幕驱动配置（如 SDK 未选中宏，默认按 2.8寸 ILI9341 驱动加载）
#if !defined(CONFIG_LCD_ST7789_240X320) && !defined(CONFIG_LCD_ST7789_240X320_NO_IPS) && \
    !defined(CONFIG_LCD_ILI9341_240X320) && !defined(CONFIG_LCD_ILI9341_240X320_NO_IPS) && \
    !defined(CONFIG_LCD_GC9A01_240X240)  && !defined(CONFIG_LCD_CUSTOM)
#define CONFIG_LCD_ILI9341_240X320_NO_IPS
#endif

8.3 修改后必须清理缓存！
ESP-IDF 使用 CMake 缓存机制。
修改过以下内容后：

• sdkconfig
• GPIO 定义
• board config
• CMakeLists.txt
  必须执行：

ESP-IDF: Full Clean

然后再：

Build → Flash → Monitor

否则可能继续使用旧配置，改了半天没效果，怀疑人生。

---

九、白屏故障快速排查 CheckList

如果烧录后屏幕仍然白屏，请按以下流程速查：

第一步：查日志板型

打开 VS Code 串口 Monitor，按复位键查看开机日志：

• 必须看到 bread-compact-wifi-lcd
• 如果仍显示 bread-compact-wifi，说明 sdkconfig 没修改成功或缓存未清理

第二步：查 PSRAM 管脚

确认 MOSI 线没有接到以下管脚上：

• GPIO 47 / 48
• GPIO 35-37（部分模组也可能被占用）

第三步：彻底清理缓存

修改过 sdkconfig 或 CMakeLists.txt 后，必须执行 ESP-IDF: Full Clean（或手动删除项目下的 build 文件夹），再重新编译烧录。

第四步：检查驱动型号

如果以上都没问题还是白屏，试试换驱动：

• ILI9341 → ST7789 → GC9A01 逐个试
• 注意分辨率是否匹配（240×320 还是 240×240）

---

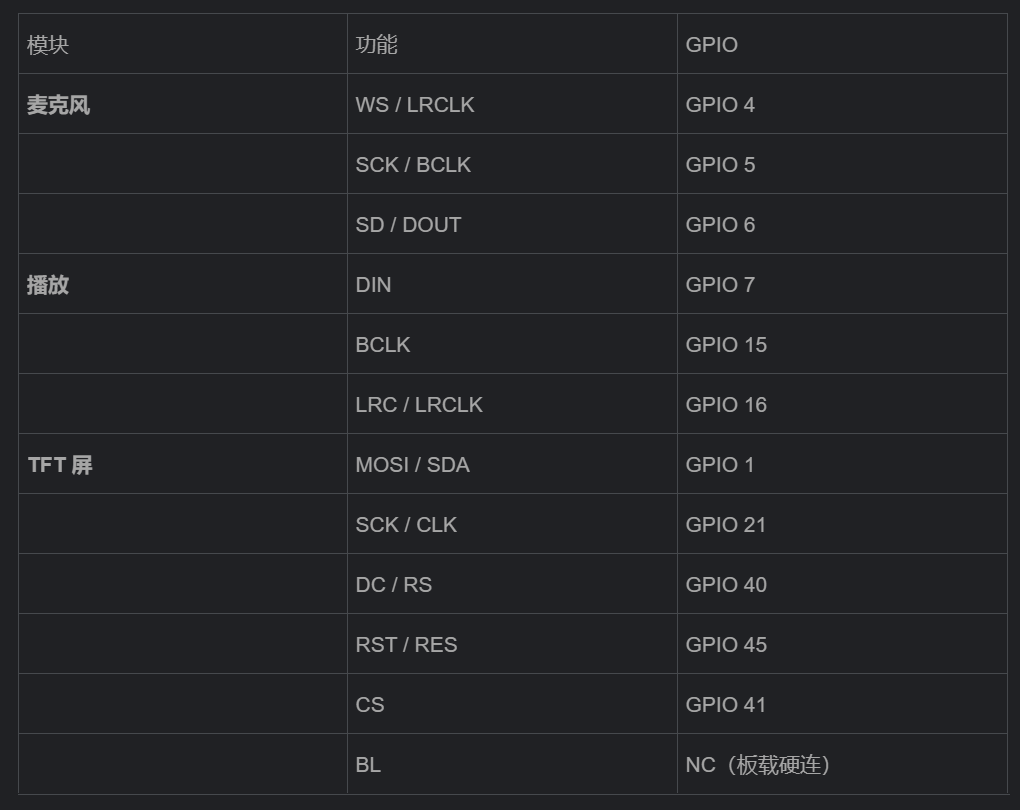

十、最终 GPIO 规划表

---

十一、调试经验总结

1. 不要只看"烧录成功"

烧录成功 ≠ 硬件正确。
需要分别验证每个模块：
模块验证方式WiFi看日志是否连上路由器MQTT看日志是否 Connected麦克风说唤醒词，看是否触发 Wake word detected播放AI 是否有语音输出屏幕是否正常显示，不是白屏按键GPIO 输入是否响应

2. ESP-IDF 和 Arduino 的区别

ArduinoESP-IDF定位快速验证原型正式产品开发适合场景点灯、传感器、简单项目AI、音频、多任务、DMA、FreeRTOS、硬件驱动学习曲线简单较陡性能一般高
后续如果要做：

• 实时对讲
• 实时音频流
• 本地音频处理
  更适合用 ESP-IDF。

---

十二、下一步开发计划

基于当前环境继续扩展：

• TFT UI 显示自定义界面
• 自定义唤醒词
• ESP32 实时对讲功能
• 音频流传输
• Electron 桌面端控制
• Rust 音频处理模块

ESP32-S3 只是开始，后续将逐步构建完整 AI 硬件系统。

---

写在最后：

从最开始跟着教程用浏览器烧录，到后来因为屏幕不匹配被迫跳进 ESP-IDF 的坑，再到一步步解决 GPIO 冲突、屏幕白屏、音频无声的问题——
这整个过程，比单纯"学会烧录小智"有价值得多。
我积累的不是"小智烧录笔记"，而是在形成一个完整 AI 硬件平台做开发的基础。
为今后对自己扩展知识范围，学习对讲设备、Electron 控制端、Rust 音频服务做基础。
与各位正在折腾 ESP32 的开发者共勉
