HarmonyOS 实况窗教程：上传进度实时展示

一、概述

实况窗（Live View）是 HarmonyOS 提供的系统级实时信息展示能力，可将应用的进行中任务以卡片形式展示在实况窗、通知中心和锁屏上。与普通通知不同，实况窗支持实时更新进度、点击回跳应用。

本教程以「云星图」项目的图片上传场景为例，讲解：

实况窗的创建与进度更新 – 进度条布局 + 胶囊状态 + 序列号递增
keepAlive 续期机制 – 防止 keepTime 到期导致实况窗消失
与后台长时任务联动 – 后台上传时不被系统杀进程
WantAgent 点击回跳 – 用户点击实况窗回到应用
生命周期管理 – 初始化/更新/失败/关闭的完整闭环

整体架构如下：

二、前置准备

2.1 AGC 开通实况窗权益

必须在 AGC（AppGallery Connect）开通 Live View Kit 权益后才能使用。未开通时调用 startLiveView 会报错（错误码 67108900），且上架后功能会失效。
官方参考文档: 开发准备-Live View Kit（实况窗服务）-应用服务 - 华为HarmonyOS开发者

开通步骤：

登录 AppGallery Connect 后台
进入「我的项目」-> 选择目标项目 -> 「HarmonyOS 应用」
在「API 管理」或「增长」->「实况窗」中找到 Live View Kit
点击「开通」并提交场景说明文档（描述使用实况窗的业务场景）
等待审核（约 3 个工作日）

调试白名单： 开发阶段如果权益尚未正式开通，可以在 AGC 中申请将测试设备加入白名单，白名单设备上可直接调试实况窗功能。

Push Token 获取： 实况窗底层依赖 Push Kit 基础设施，应用启动时需获取 Push Token，否则 startLiveView 可能无法正常工作。本项目已在 EntryAbility.onCreate 中完成：

import { pushService } from '@kit.PushKit';

// EntryAbility.onCreate 中获取 Push Token
pushService.getToken().then((token: string) => {
  hilog.info(DOMAIN, 'testTag', 'Push Token: %{public}s', token);
}).catch((err: BusinessError) => {
  hilog.error(DOMAIN, 'testTag', 'Failed to get push token: %{public}d %{public}s', err.code, err.message);
});

参考文档： 实况窗准备工作

2.2 依赖导入

import { liveViewManager } from '@kit.LiveViewKit';
import { common, Want, WantAgent, wantAgent } from '@kit.AbilityKit';
import { backgroundTaskManager } from '@kit.BackgroundTasksKit';
import { BusinessError } from '@kit.BasicServicesKit';

2.3 module.json5 配置

实况窗在 module.json5 中不需要声明 requestPermissions（AGC 权益是平台级开通，不在 module.json5 中配置，申请通过后需要手动签名）。但如果实况窗展示的是后台任务进度（如本教程的上传场景），需要配置后台长时任务：

{
  "module": {
    "requestPermissions": [
      {
        // 后台长时任务必需权限
        "name": "ohos.permission.KEEP_BACKGROUND_RUNNING"
      }
    ],
    "abilities": [
      {
        "name": "EntryAbility",
        // 声明后台模式为数据传输
        "backgroundModes": ["dataTransfer"]
      }
    ]
  }
}

配置说明：

配置项	作用
`KEEP_BACKGROUND_RUNNING` 权限	允许应用在后台运行长时任务
`backgroundModes: ["dataTransfer"]`	声明后台任务类型为数据传输，系统据此决定保活策略

2.4 LiveView 数据结构

实况窗的核心数据结构 LiveView 包含主体区域（primary）和胶囊区域（capsule）：

三、封装实况窗控制器

将实况窗的所有操作封装为静态管理器 StarMapLiveViewController，供上传流程调用。

3.1 初始化：缓存 WantAgent

WantAgent 用于实况窗的点击回跳，在应用启动时提前构建并缓存，避免上传时异步等待：

export class StarMapLiveViewController {
  private static liveView: liveViewManager.LiveView | undefined = undefined;
  private static keepAliveTimer: number = -1;
  private static cachedWantAgent: WantAgent | undefined = undefined;
  private static provider: string = '';
  private static uploadDone: boolean = false;

  // 在 EntryAbility.onCreate() 中调用
  static async init(context: common.UIAbilityContext): Promise<void> {
    StarMapLiveViewController.cachedWantAgent = await StarMapLiveViewController.buildWantAgent(context);
    console.info('[LiveView] WantAgent 已缓存');
  }

  private static async buildWantAgent(context: common.UIAbilityContext): Promise<WantAgent> {
    const info: wantAgent.WantAgentInfo = {
      wants: [{
        bundleName: context.abilityInfo.bundleName,
        abilityName: 'EntryAbility'
      } as Want],
      actionType: wantAgent.OperationType.START_ABILITIES,
      requestCode: 0,
      actionFlags: [wantAgent.WantAgentFlags.UPDATE_PRESENT_FLAG]
    };
    return await wantAgent.getWantAgent(info);
  }
}

为什么提前缓存？ wantAgent.getWantAgent 是异步操作，如果在上传开始时才构建会导致实况窗创建延迟。在 onCreate 中提前构建，上传时直接使用。

在 EntryAbility.onCreate 中调用：

async onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): Promise<void> {
  // ... 其他初始化
  void StarMapLiveViewController.init(this.context);
}

3.2 创建实况窗：startUpload

上传开始时创建实况窗，展示初始进度 0/N：

static async startUpload(total: number, provider: string): Promise<void> {
  StarMapLiveViewController.uploadDone = false;
  StarMapLiveViewController.provider = provider;

  StarMapLiveViewController.liveView = {
    id: 1001,
    event: 'DELIVERY',
    sequence: 1,
    isMute: false,
    liveViewData: {
      primary: {
        title: '云星图上传中',
        content: [{ text: `已完成 0/${total}` }],
        keepTime: 15,                                           // 15 秒后自动消失
        clickAction: StarMapLiveViewController.cachedWantAgent!, // 点击回跳应用
        extensionData: {
          text: provider,                                        // 显示图床厂商名
          type: liveViewManager.ExtensionType.EXTENSION_TYPE_COMMON_TEXT
        },
        layoutData: {
          layoutType: liveViewManager.LayoutType.LAYOUT_TYPE_PROGRESS,
          progress: 0,                                           // 进度 0%
          color: '#FF3880F4',                                    // 进度条颜色（蓝）
          backgroundColor: '#33FFFFFF',                          // 背景色
          nodeIcons: ['start.png', 'ok.png']                     // 起止图标
        }
      },
      capsule: {
        type: liveViewManager.CapsuleType.CAPSULE_TYPE_TEXT,
        status: 1,
        icon: 'logo.png',                                        // 应用图标
        title: '云星图',
        content: `0/${total}`,                                   // 胶囊显示 0/N
        backgroundColor: '#FF3497FF'
      }
    }
  };

  try {
    await liveViewManager.startLiveView(StarMapLiveViewController.liveView);
    StarMapLiveViewController.startKeepAlive();
    console.info(`[LiveView] 开始上传 ${total} 张`);
  } catch (e) {
    const err = e as BusinessError;
    if (err.code === 1003500006) {
      // 实况窗已存在（上次未被正确关闭），直接更新
      StarMapLiveViewController.liveView.sequence =
        (StarMapLiveViewController.liveView.sequence ?? 1) + 1;
      await liveViewManager.updateLiveView(StarMapLiveViewController.liveView);
      StarMapLiveViewController.startKeepAlive();
      return;
    }
    console.error(`[LiveView] startLiveView error: ${err.code} ${err.message}`);
    StarMapLiveViewController.liveView = undefined;
  }
}

创建流程：

关键设计点：

id: 1001：实况窗唯一标识，同一 id 的实况窗全局只有一个。更新和关闭都基于这个 id。
event: 'DELIVERY'：事件类型，系统据此选择展示模板。常用值有 DELIVERY（配送/进行中场景，适合上传进度展示）、TAXI（出行场景）、FLIGHT（航班场景）等。
sequence: 1：序列号，每次 updateLiveView 必须比上次大，否则系统忽略更新。
keepTime: 15：实况窗存活 15 秒，到期自动消失。通过 keepAlive 续期机制保持长期显示。
错误码 1003500006：实况窗已存在（上次未正确关闭），此时不能再次 startLiveView，改为 updateLiveView。
nodeIcons: ['start.png', 'ok.png']：进度条两端的图标，开始和完成时分别展示。图片需放在 resources/rawfile/ 目录下。

3.3 更新进度：updateProgress

每上传完一张图片调用一次，更新进度条、文案和胶囊：

static async updateProgress(completed: number, total: number): Promise<void> {
  if (StarMapLiveViewController.liveView === undefined) return;

  const done: boolean = completed >= total && total > 0;
  const progress: number = total > 0 ? Math.round((completed / total) * 100) : 0;

  // 1. 递增序列号（必须比上次大）
  StarMapLiveViewController.liveView.sequence =
    (StarMapLiveViewController.liveView.sequence ?? 1) + 1;

  // 2. 更新主体区域
  StarMapLiveViewController.liveView.liveViewData.primary.title =
    done ? '上传完成' : '云星图上传中';
  StarMapLiveViewController.liveView.liveViewData.primary.content =
    [{ text: done ? `共 ${total} 张` : `已完成 ${completed}/${total}` }];

  // 3. 更新进度条
  const ld = StarMapLiveViewController.liveView.liveViewData.primary.layoutData
    as liveViewManager.ProgressLayout;
  if (ld !== undefined) {
    ld.progress = progress;
  }

  // 4. 更新胶囊
  if (StarMapLiveViewController.liveView.liveViewData.capsule !== undefined) {
    StarMapLiveViewController.liveView.liveViewData.capsule.content =
      done ? '上传完成' : `${completed}/${total}`;
  }

  // 5. 提交更新
  try {
    await liveViewManager.updateLiveView(StarMapLiveViewController.liveView);
  } catch (e) {
    const err = e as BusinessError;
    console.error(`[LiveView] updateLiveView error: ${err.code} ${err.message}`);
  }

  if (done) {
    StarMapLiveViewController.uploadDone = true;
  }
}

3.4 展示失败：showFailed

上传出现失败时，切换为红色失败样式：

static async showFailed(successCount: number, failedCount: number, total: number): Promise<void> {
  if (StarMapLiveViewController.liveView === undefined) return;

  const remaining: number = total - successCount - failedCount;
  StarMapLiveViewController.liveView.sequence =
    (StarMapLiveViewController.liveView.sequence ?? 1) + 1;

  // 切换失败样式
  StarMapLiveViewController.liveView.liveViewData.primary.title = '上传失败';
  StarMapLiveViewController.liveView.liveViewData.primary.content =
    [{ text: `成功 ${successCount} 张，剩余 ${remaining} 张` }];

  const ld = StarMapLiveViewController.liveView.liveViewData.primary.layoutData
    as liveViewManager.ProgressLayout;
  if (ld !== undefined) {
    ld.progress = 100;
    ld.color = '#FFFF4444';           // 红色进度条
    ld.nodeIcons = ['start.png', 'fail.png'];  // 失败图标
  }

  if (StarMapLiveViewController.liveView.liveViewData.capsule !== undefined) {
    StarMapLiveViewController.liveView.liveViewData.capsule.content = '上传失败';
  }

  try {
    await liveViewManager.updateLiveView(StarMapLiveViewController.liveView);
  } catch (e) {
    const err = e as BusinessError;
    console.error(`[LiveView] showFailed error: ${err.code} ${err.message}`);
  }
  StarMapLiveViewController.uploadDone = true;
}

三种状态的样式对比：

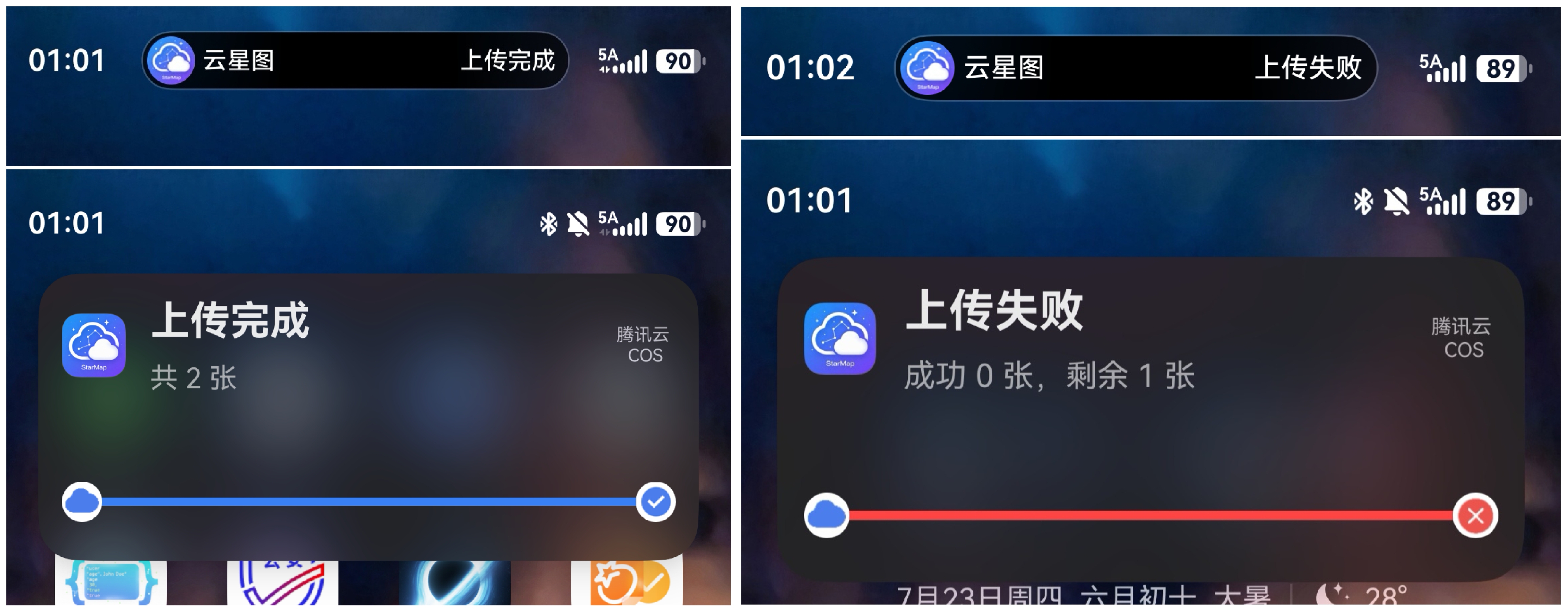

效果展示：

IMG_20260723_010407

3.5 keepAlive 续期机制

实况窗的 keepTime 默认只有 15 秒，到期后自动消失。对于上传这种耗时操作，需要定期续期：

// 每 10 秒续期一次，防止 keepTime 到期自动消失
private static startKeepAlive(): void {
  StarMapLiveViewController.stopKeepAlive();
  StarMapLiveViewController.keepAliveTimer = setInterval(() => {
    if (StarMapLiveViewController.liveView !== undefined) {
      // 续期 = 递增 sequence + 调用 updateLiveView
      StarMapLiveViewController.liveView.sequence =
        (StarMapLiveViewController.liveView.sequence ?? 1) + 1;
      liveViewManager.updateLiveView(StarMapLiveViewController.liveView).catch(() => {});
    }
  }, 10000);
}

private static stopKeepAlive(): void {
  if (StarMapLiveViewController.keepAliveTimer !== -1) {
    clearInterval(StarMapLiveViewController.keepAliveTimer);
    StarMapLiveViewController.keepAliveTimer = -1;
  }
}

为什么是 10 秒？ keepTime 设为 15 秒，续期间隔 10 秒，留 5 秒余量，确保在到期前完成续期。

续期机制的工作原理：

3.6 关闭实况窗：stop

上传完成或应用退出时关闭实况窗：

static async stop(): Promise<void> {
  StarMapLiveViewController.stopKeepAlive();  // 先停止续期定时器

  if (StarMapLiveViewController.liveView === undefined) return;

  const lv = StarMapLiveViewController.liveView;
  lv.sequence = (lv.sequence ?? 1) + 1;
  lv.liveViewData.primary.title = '上传完成';
  lv.liveViewData.primary.content = [{ text: '所有图片已上传' }];
  lv.liveViewData.primary.keepTime = 0;       // 设为 0 立即关闭
  const ld = lv.liveViewData.primary.layoutData as liveViewManager.ProgressLayout;
  if (ld !== undefined) {
    ld.progress = 100;
  }
  if (lv.liveViewData.capsule !== undefined) {
    lv.liveViewData.capsule.content = '上传完成';
  }

  try {
    await liveViewManager.stopLiveView(lv);
    console.info('[LiveView] 实况窗已关闭');
  } catch (e) {
    const err = e as BusinessError;
    console.error(`[LiveView] stop error: ${err.code} ${err.message}`);
  }
  StarMapLiveViewController.liveView = undefined;
}

关键点： keepTime = 0 是关闭实况窗的信号，系统收到后会立即移除实况窗。

四、与上传流程集成

4.1 上传流程中的调用

在 NormalUpLoad.doBatchUpload 中，实况窗与上传循环、后台任务紧密配合：

private async doBatchUpload(config: CloudConfig) {
  this.isAllUploading = true;
  const idleItems = this.uploadList.filter(item => item.status === 'idle' || item.status === 'failed');
  const total: number = idleItems.length;
  let completed: number = 0;
  let failedCount: number = 0;
  let hasFailed: boolean = false;
  const providerName: string = getProviderMeta(config.type)?.name ?? config.type;

  // 1. 创建实况窗 + 启动后台长时任务
  await StarMapLiveViewController.startUpload(total, providerName);
  const wantAgent: WantAgent | undefined = StarMapLiveViewController.getWantAgent();
  if (wantAgent !== undefined) {
    backgroundTaskManager.startBackgroundRunning(this.context,
      ['dataTransfer'], wantAgent).catch(() => {});
  }

  // 2. 逐张上传，每完成一张更新实况窗进度
  for (const item of idleItems) {
    this.updateItemStatus(item.id, 'uploading', 0);
    await this.uploadSingleItem(item, config);
    completed++;
    if (item.status === 'failed') {
      failedCount++;
      hasFailed = true;
      break;
    }
    void StarMapLiveViewController.updateProgress(completed, total);
  }

  // 3. 停止后台长时任务
  this.isAllUploading = false;
  void backgroundTaskManager.stopBackgroundRunning(this.context).catch(() => {});

  // 4. 根据结果更新实况窗最终状态
  if (hasFailed) {
    const successCount = completed - failedCount;
    void StarMapLiveViewController.showFailed(successCount, failedCount, total);
  }
  // 全部成功时，实况窗在 onForeground 中由 stop() 关闭
  // ... 省略 UI 状态更新与上传记录刷新等非实况窗相关代码
}

上传流程与实况窗的完整交互时序：

4.2 生命周期管理

实况窗需要在多个生命周期节点进行管理：

// EntryAbility.ets

async onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): Promise<void> {
  // 应用启动时缓存 WantAgent（不启动实况窗）
  void StarMapLiveViewController.init(this.context);
}

onForeground(): void {
  // 应用回到前台时，如果上传已完成则关闭实况窗
  if (StarMapLiveViewController.isUploadDone()) {
    void StarMapLiveViewController.stop();
  }
}

onDestroy(): void {
  // 应用销毁时关闭实况窗
  void StarMapLiveViewController.stop();
}

生命周期管理流程：

为什么在 onForeground 中关闭？ 上传完成时应用可能在后台，用户看到实况窗显示"上传完成"后回到应用。此时实况窗已无意义，在 onForeground 中检测到 uploadDone = true 就关闭它，提供干净的体验。

五、后台长时任务配合

实况窗展示上传进度时，上传任务本身需要在后台持续运行。backgroundTaskManager 提供了长时任务保活能力：

import { backgroundTaskManager } from '@kit.BackgroundTasksKit';
import { WantAgent } from '@kit.AbilityKit';

// 开始上传时启动后台长时任务
const wantAgent: WantAgent | undefined = StarMapLiveViewController.getWantAgent();
if (wantAgent !== undefined) {
  backgroundTaskManager.startBackgroundRunning(this.context,
    ['dataTransfer'], wantAgent).catch(() => {});
}

// 上传完成后停止
void backgroundTaskManager.stopBackgroundRunning(this.context).catch(() => {});

实况窗与后台任务的协作关系：

两者的分工：

	后台长时任务	实况窗
作用	防止应用进程被系统杀死	向用户展示任务进度
核心 API	`backgroundTaskManager`	`liveViewManager`
启动时机	上传开始	上传开始
停止时机	上传结束	上传结束 + 应用回前台
需要权限	`KEEP_BACKGROUND_RUNNING`	无（需 AGC 权益）
需要配置	`backgroundModes`	无

六、完整 API 速查

6.1 StarMapLiveViewController 方法

方法	调用时机	作用
`init(context)`	`EntryAbility.onCreate`	缓存 WantAgent
`startUpload(total, provider)`	上传开始	创建实况窗 + 启动续期
`updateProgress(completed, total)`	每完成一张	更新进度/文案/胶囊
`showFailed(success, fail, total)`	上传有失败	切换红色失败样式
`stop()`	上传完成/应用销毁	关闭实况窗 + 停止续期
`isUploadDone()`	`onForeground`	查询上传是否完成
`getWantAgent()`	启动后台任务时	获取缓存的 WantAgent

6.2 liveViewManager API

API	作用	注意事项
`startLiveView(lv)`	创建实况窗	同 id 已存在会报 1003500006
`updateLiveView(lv)`	更新实况窗	sequence 必须比上次大
`stopLiveView(lv)`	关闭实况窗	keepTime 设为 0

6.3 LiveView 关键字段

字段	说明	必填
`id`	实况窗唯一标识	是
`sequence`	序列号，每次更新必须递增	是
`liveViewData.primary.title`	主体标题	是
`liveViewData.primary.content`	主体内容文案数组	是
`liveViewData.primary.keepTime`	存活秒数，0 = 立即关闭	是
`liveViewData.primary.clickAction`	点击回跳的 WantAgent	是
`liveViewData.primary.layoutData`	进度条布局（ProgressLayout）	否
`liveViewData.capsule`	胶囊区域	否

七、常见问题与最佳实践

7.1 常见问题

问题	原因	解决
`startLiveView` 报 67108900	AGC 未开通 Live View Kit 权益	按 2.1 节步骤在 AGC 开通权益或申请白名单
实况窗更新不生效	sequence 未递增或比上次小	每次更新前 `sequence = sequence + 1`
实况窗 15 秒后消失	未启动 keepAlive 续期	`startUpload` 后调用 `startKeepAlive`
`startLiveView` 报 1003500006	上次实况窗未正确关闭	catch 中改为 `updateLiveView`
后台上传被系统杀进程	未启动后台长时任务	配合 `backgroundTaskManager.startBackgroundRunning`
点击实况窗无反应	未设置 clickAction 或 WantAgent 无效	在 `onCreate` 中提前 `init` 缓存 WantAgent
应用销毁后实况窗残留	未在 `onDestroy` 中关闭	`onDestroy` 调用 `stop()`

7.2 最佳实践

提前缓存 WantAgent：wantAgent.getWantAgent 是异步操作，在 onCreate 中提前构建，避免上传时延迟。
sequence 严格递增：系统通过 sequence 判断是否为有效更新。每次 updateLiveView 和 stopLiveView 前都必须递增。
keepAlive 间隔小于 keepTime：keepTime = 15s，续期间隔 10s，留 5 秒余量确保不中断。
错误码 1003500006 容错：startLiveView 失败时检查是否为"已存在"错误，改为 updateLiveView 而非直接放弃。
onForeground 检测关闭：用户回到应用时如果上传已完成，及时关闭实况窗，避免残留。
后台任务配对：startBackgroundRunning 和 stopBackgroundRunning 必须严格配对，否则系统会一直保活进程。
失败样式区分：用红色进度条 + 失败图标让用户一眼看出失败，比纯文字更直观。

八、总结

实况窗是展示进行中任务进度的最佳方式，本教程以图片上传为例，讲解了完整实现：

初始化：onCreate 中缓存 WantAgent，避免异步延迟
创建：startUpload 构建 LiveView（进度条布局 + 胶囊），处理"已存在"错误码
更新：updateProgress 递增 sequence + 更新进度/文案/胶囊
续期：keepAlive 每 10 秒 updateLiveView 防止 keepTime 到期消失
失败：showFailed 切换红色进度条 + 失败图标
关闭：stop 设 keepTime=0 + stopLiveView + 停止续期定时器
后台配合：backgroundTaskManager 长时任务保活，backgroundModes: ["dataTransfer"] 声明后台模式

开发建议：

实况窗和后台长时任务成对使用，前者展示进度，后者保活进程
sequence 每次更新必须递增，否则系统忽略
keepAlive 间隔必须小于 keepTime，留足余量
在 onForeground 和 onDestroy 中都处理关闭，避免残留
startLiveView 的 1003500006 错误码要 catch 并改为 updateLiveView

人工智能6S服务平台

作为“人工智能6S店”的官方数字引擎，为AI开发者与企业提供一个覆盖软硬件全栈、一站式门户。

更多推荐

# [特殊字符] 手电筒 — 鸿蒙ArkTS设备功能调用与UI交互设计

手电筒（Flashlight）是一款模拟手电筒功能的实用工具应用，支持屏幕灯光的开关控制、亮度调节、颜色切换、闪烁模式和SOS求救信号模式。该应用以HarmonyOS NEXT的ArkTS框架为基础，深入展示了定时器模式管理、颜色控制、状态切换、交互反馈、设备功能调用和动画效果等关键技术。灯光状态机：OFF/ON/STROBE/SOS四种模式完整转换，支持模式切换。闪烁模式控制：基于setInte

人工智能6S服务平台

Kimi K3 @ACP#引爆端侧本地 AI 浪潮，国产高速接口芯片全套替代方案破局算力、存储、显示痛点

人工智能6S服务平台

# [特殊字符] 表情选择器 — 鸿蒙ArkTS大型数据集管理与分类系统

该应用以HarmonyOS NEXT的ArkTS框架为基础，深入展示了大型数据集管理、分类渲染、搜索过滤算法、缓存优化、最近使用管理和网格布局优化等关键技术。大型数据集管理：1500+表情的完整数据管理，支持多维度分类和元数据查询。分类系统：10个表情类别，支持快速切换和浏览。搜索引擎：多维度匹配（英文名、中文名、关键词），带评分排序的搜索算法。最近使用管理：基于LRU（最近最少使用）策略的最近使
