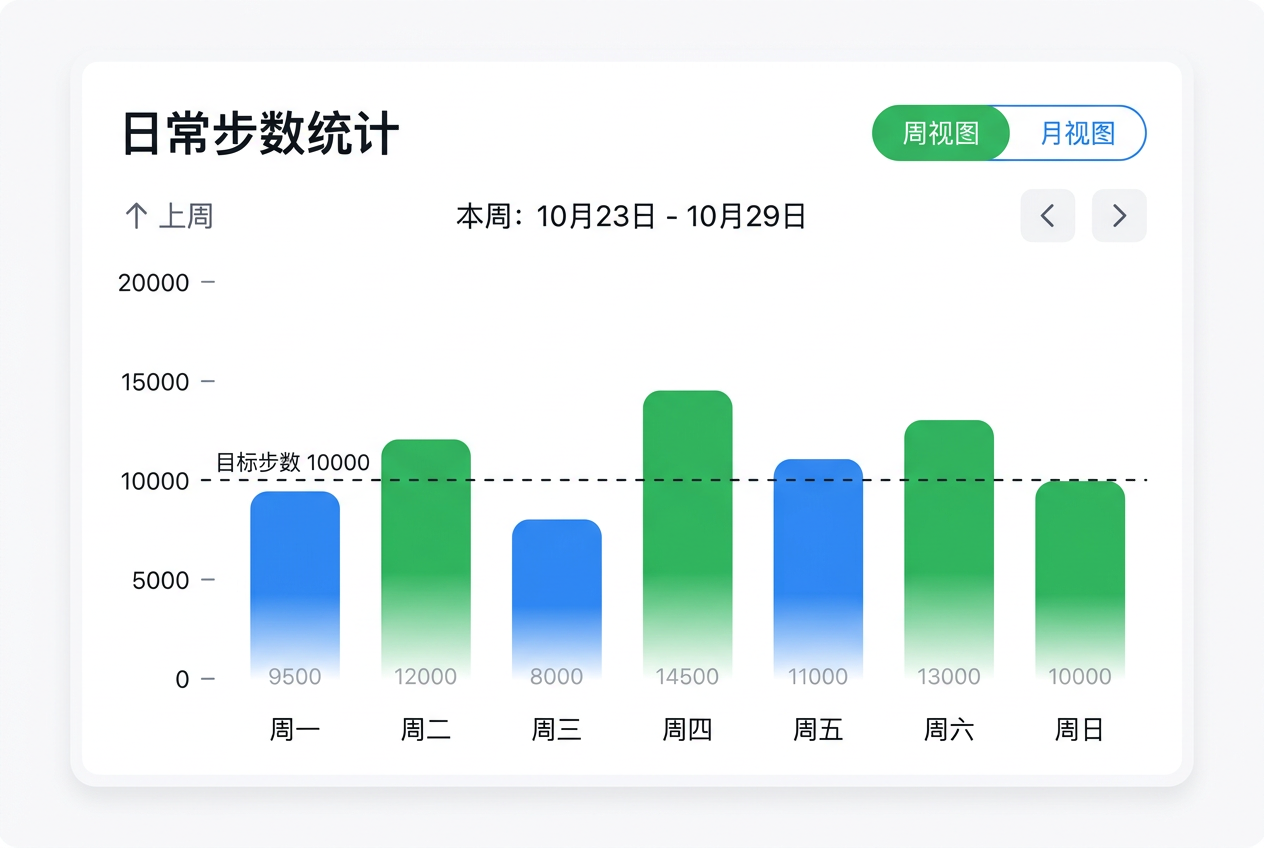

步数统计与柱状图

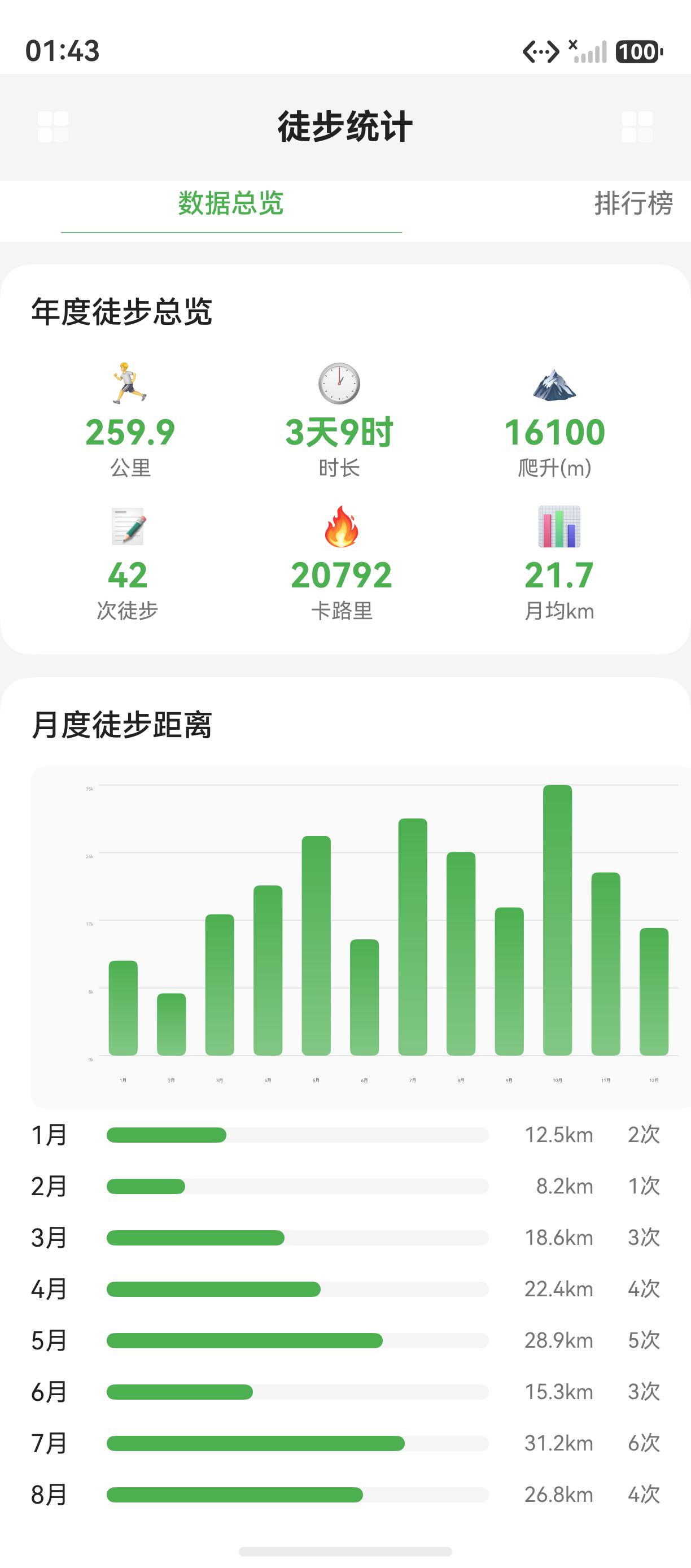

应用实拍

鸿蒙原生开发手记：徒步迹 - 步数统计与柱状图

使用 Canvas 自定义绘制步数统计柱状图

前言

柱状图是展示每日步数变化的最佳可视化方式。本文使用 Canvas 组件自绘步数统计柱状图，支持周/月视图切换和日期导航。

一、步数数据模型

interface DailyStepData {
  date: string;       // 日期 "MM-DD"
  dayOfWeek: number;  // 星期几 0-6
  steps: number;      // 步数
  goal: number;       // 目标步数
}

interface StepStats {
  daily: DailyStepData[];
  totalSteps: number;
  avgSteps: number;
  maxSteps: number;
  goalDays: number;   // 达标天数
  period: 'week' | 'month';
}

二、步数数据服务

class StepDataService {
  // 获取周步数数据
  async getWeeklyData(): Promise<DailyStepData[]> {
    const data: DailyStepData[] = [];
    const today = new Date();
    const goal = 10000;

    for (let i = 6; i >= 0; i--) {
      const date = new Date(today.getTime() - i * 86400000);
      // 从健康服务读取实际数据
      const steps = await this.getStepsForDate(date);

      data.push({
        date: `${date.getMonth() + 1}/${date.getDate()}`,
        dayOfWeek: date.getDay(),
        steps: steps,
        goal: goal,
      });
    }

    return data;
  }

  // 获取月步数数据
  async getMonthlyData(): Promise<DailyStepData[]> {
    const data: DailyStepData[] = [];
    const today = new Date();
    const daysInMonth = new Date(
      today.getFullYear(), today.getMonth() + 1, 0
    ).getDate();
    const goal = 10000;

    for (let day = 1; day <= daysInMonth; day++) {
      const date = new Date(
        today.getFullYear(), today.getMonth(), day
      );
      const steps = await this.getStepsForDate(date);

      data.push({
        date: `${date.getMonth() + 1}/${date.getDate()}`,
        dayOfWeek: date.getDay(),
        steps: steps,
        goal: goal,
      });
    }

    return data;
  }

  private async getStepsForDate(date: Date): Promise<number> {
    // 模拟步数数据（实际项目从 Health Kit 获取）
    const base = 6000 + Math.random() * 6000;
    // 周末步数更多
    const day = date.getDay();
    const weekendBonus = (day === 0 || day === 6) ? 2000 : 0;
    return Math.floor(base + weekendBonus);
  }

  async getStats(period: 'week' | 'month'): Promise<StepStats> {
    const daily = period === 'week'
      ? await this.getWeeklyData()
      : await this.getMonthlyData();

    const steps = daily.map(d => d.steps);
    return {
      daily,
      totalSteps: steps.reduce((a, b) => a + b, 0),
      avgSteps: Math.floor(steps.reduce((a, b) => a + b, 0) / steps.length),
      maxSteps: Math.max(...steps),
      goalDays: steps.filter(s => s >= 10000).length,
      period,
    };
  }
}

三、步数统计页面

@Entry
@Component
struct StepStatisticsPage {
  @State stats: StepStats = {
    daily: [], totalSteps: 0,
    avgSteps: 0, maxSteps: 0, goalDays: 0,
    period: 'week',
  };
  @State selectedIndex: number = -1;

  private stepService: StepDataService = new StepDataService();
  private canvasContext: CanvasRenderingContext2D =
    new CanvasRenderingContext2D();

  aboutToAppear(): void {
    this.loadData();
  }

  async loadData(): Promise<void> {
    this.stats = await this.stepService.getStats(this.stats.period);
  }

  build() {
    Column() {
      // 导航栏
      Row() {
        Text('步数统计')
          .fontSize(18).fontWeight(FontWeight.Bold)
          .layoutWeight(1).textAlign(TextAlign.Center);
      }
      .width('100%').padding(16);

      // 周/月切换
      Row() {
        this.PeriodTab('周', 'week');
        this.PeriodTab('月', 'month');
      }
      .width('100%').padding({ left: 16, right: 16 });

      // 统计概览
      this.StatsCards();

      // 柱状图
      Canvas(this.canvasContext)
        .width('100%')
        .height(220)
        .onReady(() => this.drawChart());

      // 选中日详情
      if (this.selectedIndex >= 0) {
        this.DayDetail();
      }
    }
    .width('100%').height('100%')
    .backgroundColor('#F5F5F5');
  }

  @Builder
  PeriodTab(label: string, period: 'week' | 'month') {
    Text(label)
      .fontSize(14)
      .fontColor(this.stats.period === period ? Color.White : '#666')
      .backgroundColor(
        this.stats.period === period ? '#4CAF50' : '#E8F5E9'
      )
      .borderRadius(16)
      .padding({ left: 20, right: 20, top: 6, bottom: 6 })
      .margin({ right: 8 })
      .onClick(() => {
        this.stats.period = period;
        this.selectedIndex = -1;
        this.loadData();
      });
  }

  @Builder
  StatsCards() {
    Row() {
      this.StatsCard('总步数', `${(this.stats.totalSteps / 10000).toFixed(1)}万`);
      this.StatsCard('日均', `${this.stats.avgSteps.toLocaleString()}`);
      this.StatsCard('达标', `${this.stats.goalDays}天`);
    }
    .width('100%')
    .padding(16)
    .justifyContent(FlexAlign.SpaceAround);
  }

  @Builder
  StatsCard(label: string, value: string) {
    Column() {
      Text(value)
        .fontSize(20).fontWeight(FontWeight.Bold);
      Text(label)
        .fontSize(12).fontColor('#999')
        .margin({ top: 2 });
    }
    .alignItems(HorizontalAlign.Center);
  }

  @Builder
  DayDetail() {
    const day = this.stats.daily[this.selectedIndex];
    if (!day) return;

    Column() {
      Text(`${day.date} 步数详情`)
        .fontSize(16).fontWeight(FontWeight.Bold);
      Row() {
        this.DetailItem('步数', `${day.steps.toLocaleString()}`, '#4CAF50');
        this.DetailItem('目标', `${day.goal.toLocaleString()}`, '#FF9800');
        this.DetailItem('完成率', `${(day.steps / day.goal * 100).toFixed(0)}%`,
          day.steps >= day.goal ? '#4CAF50' : '#F44336');
      }
      .width('100%')
      .margin({ top: 8 })
      .justifyContent(FlexAlign.SpaceAround);
    }
    .width('100%')
    .padding(16)
    .backgroundColor(Color.White)
    .borderRadius(12)
    .margin({ top: 12 });
  }

  @Builder
  DetailItem(label: string, value: string, color: ResourceColor) {
    Column() {
      Text(value).fontSize(18).fontWeight(FontWeight.Bold).fontColor(color);
      Text(label).fontSize(12).fontColor('#999').margin({ top: 2 });
    }
    .alignItems(HorizontalAlign.Center);
  }
}

四、Canvas 柱状图绘制

// 柱状图绘制函数
drawChart(): void {
  const context = this.canvasContext;
  const data = this.stats.daily;
  if (data.length === 0) return;

  const width = 360;
  const height = 220;
  const padding = { top: 20, bottom: 30, left: 40, right: 16 };
  const chartW = width - padding.left - padding.right;
  const chartH = height - padding.top - padding.bottom;

  // 清空画布
  context.clearRect(0, 0, width, height);

  // 计算最大值
  const maxSteps = Math.max(...data.map(d => d.steps), 12000);
  const barWidth = Math.min(chartW / data.length * 0.6, 30);
  const gap = chartW / data.length;

  // 绘制 Y 轴网格
  context.strokeStyle = '#E0E0E0';
  context.lineWidth = 0.5;
  for (let i = 0; i <= 4; i++) {
    const y = padding.top + (chartH / 4) * i;
    context.beginPath();
    context.moveTo(padding.left, y);
    context.lineTo(width - padding.right, y);
    context.stroke();

    // Y 轴标签
    const label = Math.round(maxSteps - (maxSteps / 4) * i);
    context.fillStyle = '#999';
    context.textAlign = 'right';
    context.font = '10px sans-serif';
    context.fillText(label.toLocaleString(), padding.left - 5, y + 4);
  }

  // 绘制柱状图
  data.forEach((day, index) => {
    const x = padding.left + gap * index + (gap - barWidth) / 2;
    const barH = (day.steps / maxSteps) * chartH;
    const y = padding.top + chartH - barH;

    // 柱子
    const isSelected = this.selectedIndex === index;
    context.fillStyle = isSelected ? '#FF9800' :
      (day.steps >= day.goal ? '#4CAF50' : '#A5D6A7');

    // 圆角矩形
    this.roundRect(context, x, y, barWidth, barH, 4);
    context.fill();

    // X 轴日期标签
    context.fillStyle = isSelected ? '#FF9800' : '#666';
    context.textAlign = 'center';
    context.font = '10px sans-serif';
    context.fillText(day.date, x + barWidth / 2, height - padding.bottom + 16);
  });

  // 目标线
  const goalY = padding.top + chartH -
    (10000 / maxSteps) * chartH;
  context.strokeStyle = '#FF5252';
  context.lineWidth = 1.5;
  context.setLineDash([5, 3]);
  context.beginPath();
  context.moveTo(padding.left, goalY);
  context.lineTo(width - padding.right, goalY);
  context.stroke();
  context.setLineDash([]);

  // 目标标签
  context.fillStyle = '#FF5252';
  context.textAlign = 'left';
  context.font = '10px sans-serif';
  context.fillText('目标 10000', width - padding.right - 70, goalY - 4);

  // 触摸事件处理（选中柱子）
  // Canvas 组件支持 onClick 事件，计算点击位置对应的数据索引
}

// 绘制圆角矩形
roundRect(
  ctx: CanvasRenderingContext2D,
  x: number, y: number, w: number, h: number, r: number
): void {
  ctx.beginPath();
  ctx.moveTo(x + r, y);
  ctx.lineTo(x + w - r, y);
  ctx.arcTo(x + w, y, x + w, y + h, r);
  ctx.arcTo(x + w, y + h, x + w - r, y + h, r);
  ctx.lineTo(x + r, y + h);
  ctx.arcTo(x, y + h, x, y + h - r, r);
  ctx.arcTo(x, y, x + r, y, r);
  ctx.closePath();
}

五、点击交互

// 在 Canvas 上绑定点击事件，选中对应的柱子
// 在 Canvas builder 中添加：
.onClick((event: ClickEvent) => {
  const data = this.stats.daily;
  const padding = { left: 40, right: 16 };
  const chartW = 360 - padding.left - padding.right;
  const gap = chartW / data.length;

  const clickX = event.x;
  const index = Math.floor(
    (clickX - padding.left) / gap
  );

  if (index >= 0 && index < data.length) {
    this.selectedIndex =
      this.selectedIndex === index ? -1 : index;
    this.drawChart(); // 重绘
  }
})

六、总结

Canvas 自定义绘制的柱状图可以精确控制每个视觉元素，支持选中交互和圆角美化。配合周/月视图切换和达标线，为用户提供了丰富的步数数据可视化体验。

下一篇文章将实现团队列表与管理页面。
