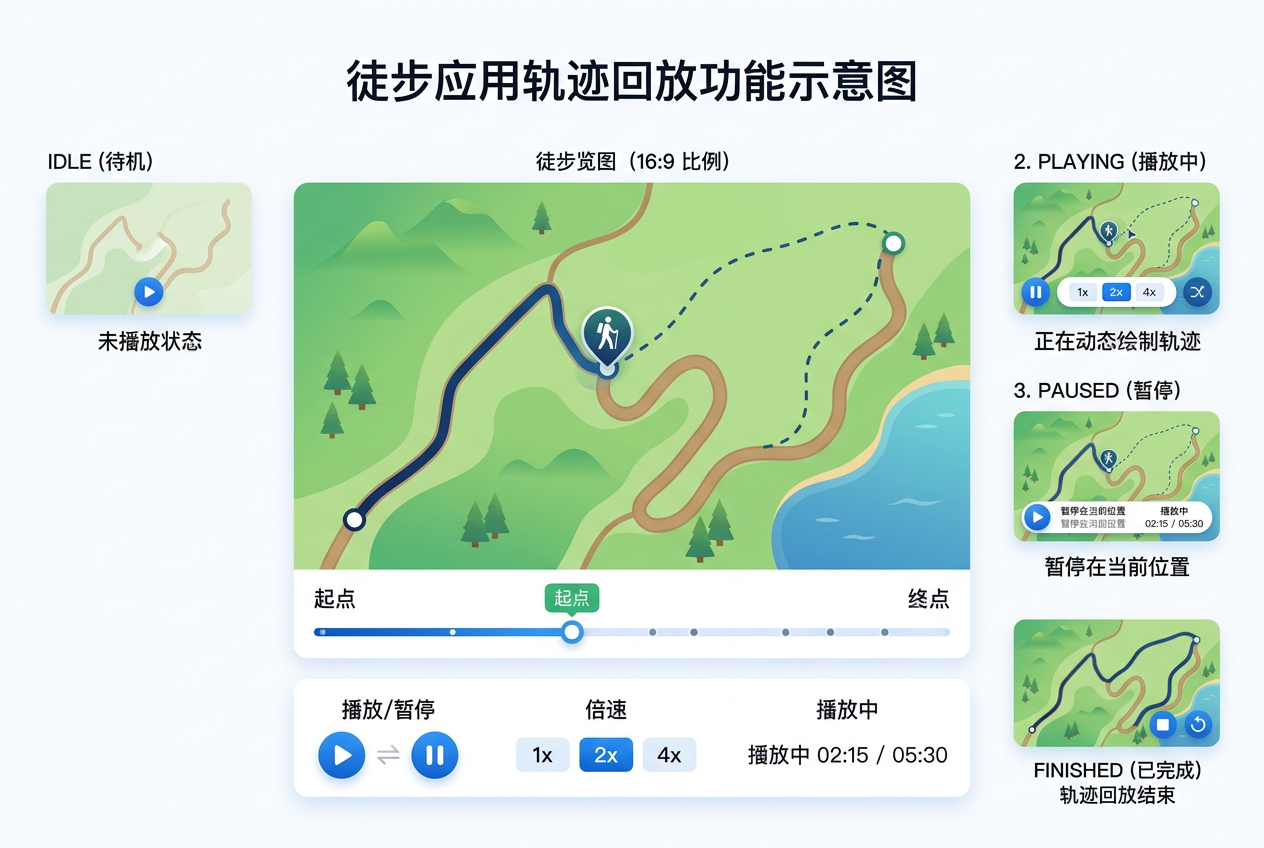

轨迹回放动画实现

应用实拍

鸿蒙原生开发手记：徒步迹 - 轨迹回放动画实现

使用 animateTo 和定时器实现轨迹的逐段回放动画

前言

轨迹回放让用户能够回顾徒步过程，观察路线上的每个细节。本文利用 ArkUI 的动画能力和定时器，实现轨迹点的逐段绘制动画，并配合地图呈现完整的回放体验。

一、回放数据结构

interface PlaybackState {
  status: 'idle' | 'playing' | 'paused' | 'finished';
  currentIndex: number;      // 当前播放到的点索引
  progress: number;          // 回放进度 0~1
  speed: number;             // 播放倍速（1x/2x/4x）
}

interface PlaybackConfig {
  points: TrackPoint[];      // 轨迹点
  totalDistance: number;     // 总距离
  totalDuration: number;     // 总时长
  speed: number;             // 播放速度倍数
}

// 回放事件回调
interface PlaybackCallbacks {
  onProgress?: (index: number, progress: number) => void;
  onComplete?: () => void;
  onPause?: () => void;
}

二、回放控制器实现

class PlaybackController {
  private config: PlaybackConfig;
  private state: PlaybackState;
  private timerId: number = -1;
  private callbacks: PlaybackCallbacks = {};

  constructor(config: PlaybackConfig) {
    this.config = config;
    this.state = {
      status: 'idle',
      currentIndex: 0,
      progress: 0,
      speed: 1,
    };
  }

  // 开始回放
  play(): void {
    if (this.state.status === 'finished') {
      this.state.currentIndex = 0;
      this.state.progress = 0;
    }

    this.state.status = 'playing';
    const interval = 50; // 每50ms更新一次
    const pointsPerTick = this.calculatePointsPerTick(interval);

    this.timerId = setInterval(() => {
      if (this.state.status !== 'playing') return;

      this.state.currentIndex += pointsPerTick;
      if (this.state.currentIndex >= this.config.points.length) {
        this.state.currentIndex = this.config.points.length - 1;
        this.complete();
        return;
      }

      this.state.progress = this.state.currentIndex /
        (this.config.points.length - 1);
      this.callbacks.onProgress?.(
        this.state.currentIndex, this.state.progress
      );
    }, interval);
  }

  // 暂停回放
  pause(): void {
    if (this.state.status !== 'playing') return;
    this.state.status = 'paused';
    clearInterval(this.timerId);
    this.timerId = -1;
    this.callbacks.onPause?.();
  }

  // 继续回放
  resume(): void {
    if (this.state.status !== 'paused') return;
    this.play();
  }

  // 停止回放
  stop(): void {
    this.state.status = 'idle';
    this.state.currentIndex = 0;
    this.state.progress = 0;
    clearInterval(this.timerId);
    this.timerId = -1;
  }

  // 跳转到指定进度
  seekTo(progress: number): void {
    const index = Math.floor(
      progress * (this.config.points.length - 1)
    );
    this.state.currentIndex = index;
    this.state.progress = progress;
    this.callbacks.onProgress?.(index, progress);
  }

  // 设置倍速
  setSpeed(speed: number): void {
    this.state.speed = speed;
    if (this.state.status === 'playing') {
      this.replay();
    }
  }

  private complete(): void {
    this.state.status = 'finished';
    clearInterval(this.timerId);
    this.timerId = -1;
    this.callbacks.onComplete?.();
  }

  private replay(): void {
    clearInterval(this.timerId);
    this.play();
  }

  private calculatePointsPerTick(interval: number): number {
    const totalPoints = this.config.points.length;
    const totalMs = this.config.totalDuration * 1000 / this.state.speed;
    return (totalPoints / totalMs) * interval;
  }

  destroy(): void {
    this.stop();
    this.callbacks = {};
  }
}

三、回放页面实现

@Entry
@Component
struct TrackPlaybackPage {
  @State playbackState: PlaybackState = {
    status: 'idle', currentIndex: 0,
    progress: 0, speed: 1,
  };
  @State visiblePoints: TrackPoint[] = [];

  private controller: PlaybackController | null = null;
  private mapController: map.MapComponentController =
    new map.MapComponentController();
  private trackPoints: TrackPoint[] = [];

  aboutToAppear(): void {
    // 获取传入的轨迹数据
    const params = router.getParams() as Record<string, Object>;
    this.trackPoints = params['trackPoints'] as TrackPoint[];

    const duration = params['duration'] as number || 3600;
    const distance = params['distance'] as number || 10;

    this.initPlayback(duration, distance);
  }

  initPlayback(duration: number, distance: number): void {
    this.controller = new PlaybackController({
      points: this.trackPoints,
      totalDistance: distance,
      totalDuration: duration,
      speed: 1,
    });

    this.controller.setCallbacks({
      onProgress: (index: number, progress: number) => {
        this.playbackState = {
          ...this.playbackState,
          currentIndex: index,
          progress: progress,
        };
        // 更新可见轨迹点（用于地图绘制）
        this.visiblePoints =
          this.trackPoints.slice(0, index + 1);
        // 更新地图视角到当前位置
        this.updateCameraPosition(
          this.trackPoints[index]
        );
      },
      onComplete: () => {
        this.playbackState = {
          ...this.playbackState,
          status: 'finished',
        };
      },
    });
  }

  build() {
    Column() {
      // 地图区域
      MapComponent({
        mapController: this.mapController,
        trackPoints: this.visiblePoints,
      })
      .width('100%')
      .layoutWeight(1);

      // 进度控制区
      Column() {
        // 进度条
        Slider({
          value: this.playbackState.progress * 100,
          min: 0, max: 100,
        })
        .width('100%')
        .blockColor('#4CAF50')
        .trackColor('#E0E0E0')
        .selectedColor('#4CAF50')
        .onChange((value: number) => {
          this.controller?.seekTo(value / 100);
        });

        // 时间信息
        Row() {
          Text(this.formatElapsed())
            .fontSize(12).fontColor('#999');
          Text(this.formatProgress())
            .fontSize(12).fontColor('#999');
          Text(this.formatRemaining())
            .fontSize(12).fontColor('#999');
        }
        .width('100%')
        .justifyContent(FlexAlign.SpaceBetween);

        // 控制按钮
        Row() {
          // 倍速切换
          this.SpeedButton();

          // 播放/暂停
          Button(this.playbackState.status === 'playing' ? '⏸' : '▶')
            .width(56).height(56)
            .backgroundColor('#4CAF50')
            .fontSize(24)
            .borderRadius(28)
            .onClick(() => this.togglePlayback());

          // 停止
          Button('⏹')
            .width(44).height(44)
            .backgroundColor('#FF5252')
            .fontSize(20)
            .borderRadius(22)
            .margin({ left: 16 })
            .onClick(() => this.stopPlayback());
        }
        .width('100%')
        .justifyContent(FlexAlign.Center)
        .margin({ top: 16 });
      }
      .padding(16)
      .backgroundColor(Color.White)
      .borderRadius({ topLeft: 20, topRight: 20 });
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F5F5');
  }

  @Builder
  SpeedButton() {
    Button(`${this.playbackState.speed}x`)
      .width(56).height(56)
      .backgroundColor('#FFF')
      .fontColor('#4CAF50')
      .fontSize(16)
      .fontWeight(FontWeight.Bold)
      .borderRadius(28)
      .borderWidth(2)
      .borderColor('#4CAF50')
      .margin({ right: 16 })
      .onClick(() => {
        const speeds = [0.5, 1, 2, 4];
        const idx = speeds.indexOf(this.playbackState.speed);
        const nextSpeed = speeds[(idx + 1) % speeds.length];
        this.playbackState.speed = nextSpeed;
        this.controller?.setSpeed(nextSpeed);
      });
  }

  togglePlayback(): void {
    if (this.playbackState.status === 'playing') {
      this.controller?.pause();
    } else {
      this.controller?.resume();
    }
  }

  stopPlayback(): void {
    this.controller?.stop();
    this.visiblePoints = [];
    this.playbackState = {
      status: 'idle', currentIndex: 0, progress: 0, speed: 1,
    };
  }

  updateCameraPosition(point: TrackPoint): void {
    // 更新地图中心位置
    this.mapController?.setCenter({
      latitude: point.latitude,
      longitude: point.longitude,
    });
  }

  formatElapsed(): string {
    const total = this.playbackState.progress * 3600;
    const m = Math.floor(total / 60);
    const s = Math.floor(total % 60);
    return `${m.toString().padStart(2, '0')}:${s.toString().padStart(2, '0')}`;
  }

  formatProgress(): string {
    return `${(this.playbackState.progress * 100).toFixed(0)}%`;
  }

  formatRemaining(): string {
    const remaining = (1 - this.playbackState.progress) * 3600;
    const m = Math.floor(remaining / 60);
    const s = Math.floor(remaining % 60);
    return `剩余 ${m}:${s.toString().padStart(2, '0')}`;
  }
}

四、地图轨迹绘制

结合 MapKit 在地图上实时绘制已回放的轨迹段：

function drawTrackOnMap(
  mapController: map.MapComponentController,
  points: TrackPoint[]
): void {
  if (points.length < 2) return;

  // 创建轨迹线
  const polyline: map.MapPolyline = {
    path: points.map(p => ({
      latitude: p.latitude,
      longitude: p.longitude,
    })),
    width: 4,
    color: '#4CAF50',
    visible: true,
  };

  mapController.addPolyline(polyline);

  // 当前位置标记
  const lastPoint = points[points.length - 1];
  const marker: map.MapMarker = {
    position: {
      latitude: lastPoint.latitude,
      longitude: lastPoint.longitude,
    },
    icon: 'location_marker',
    visible: true,
  };

  mapController.addMarker(marker);
}

五、总结

轨迹回放功能让用户能够以动画形式回顾徒步全程。通过回放控制器管理播放状态，结合 Slider 进度条和倍速调节，提供了灵活的回放控制体验。

下一篇文章将实现历史轨迹列表与管理页面。
