47 雷达图绘制：标签自适应布局

前言

在这里插入图片描述

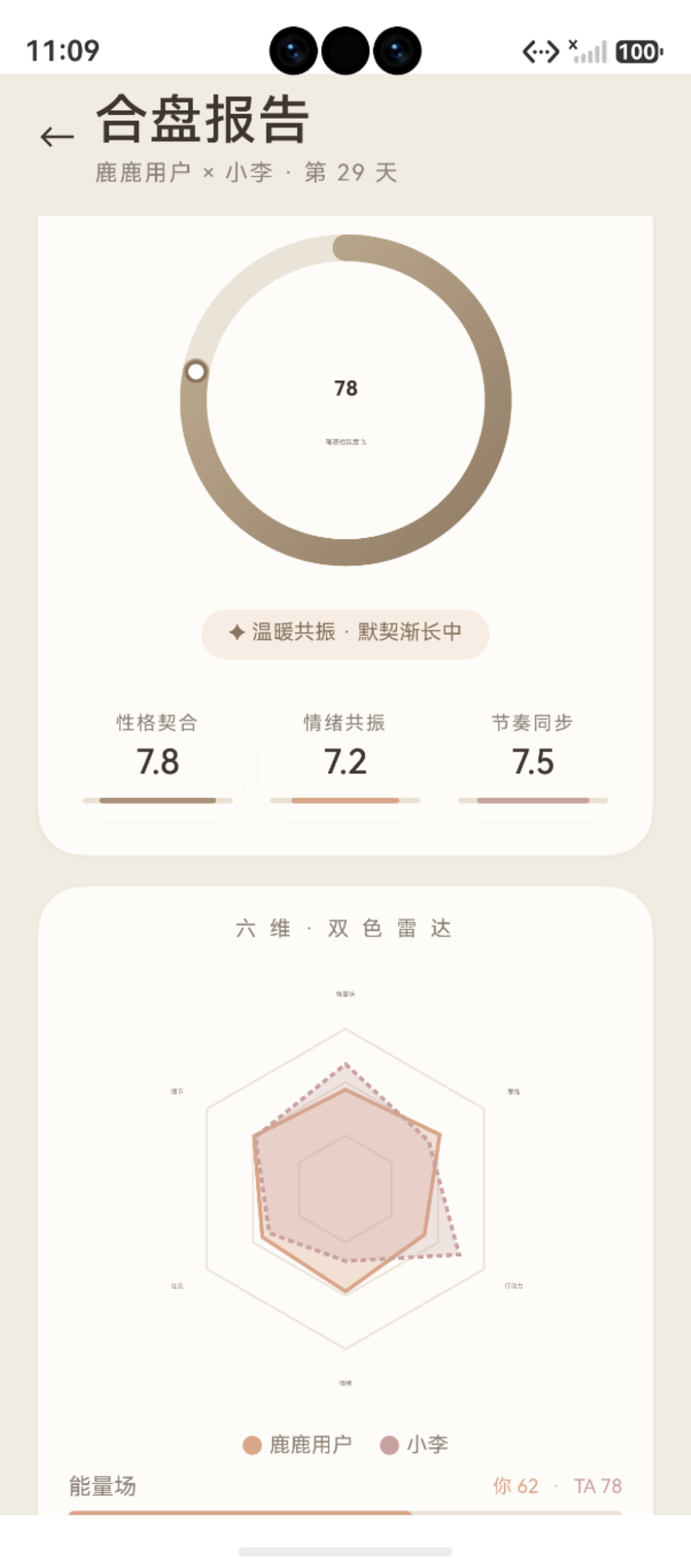

图：47 雷达图绘制：标签自适应布局运行效果截图（HarmonyOS NEXT）

雷达图的 6 个顶点各有一个维度标签（能量/思维/行动/情绪/社交/细节），这些标签需要刚好位于顶点外侧，并且在不同尺寸的雷达图上都能清晰展示。

本文以 [HandwritingRadar.ets](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/HandwritingRadar.ets) 中的标签绘制代码为例，深入解析 Canvas 文字绘制的自适应布局方案。

鸿蒙官方·Canvas 文字 API：developer.huawei.com
项目源码：[HandwritingRadar.ets](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/HandwritingRadar.ets)

雷达图标签布局示意图

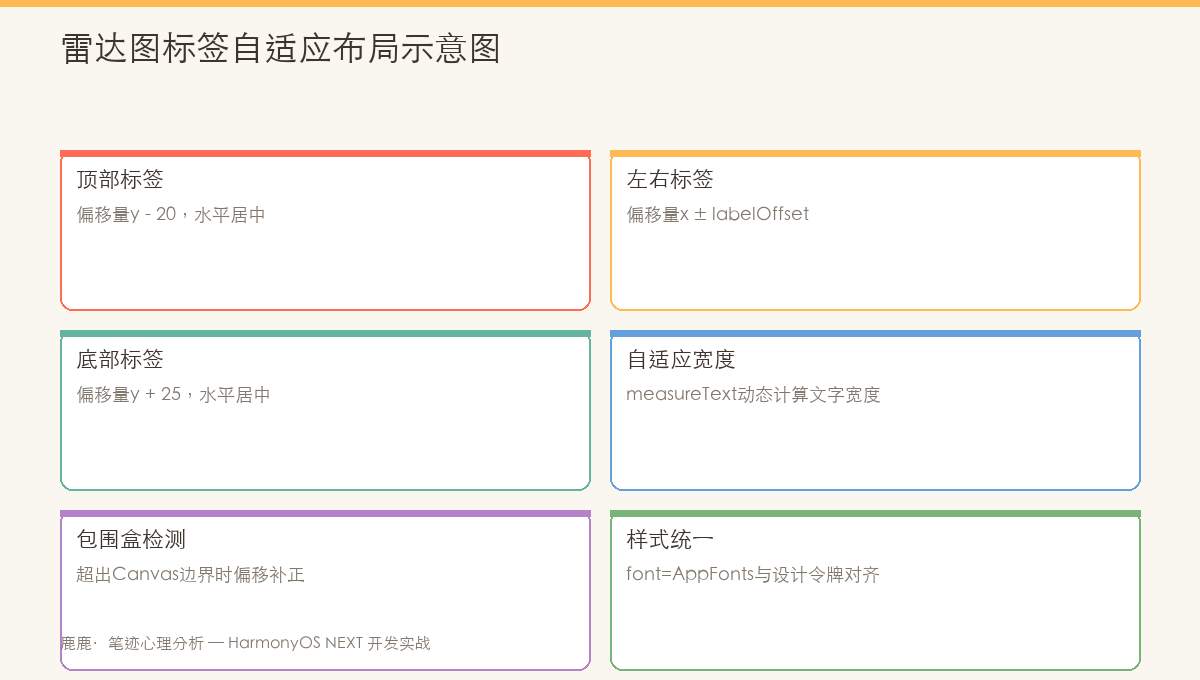

图：雷达图6个顶点标签的自适应布局——根据角度位置动态调整对齐方式

一、标签绘制基础

1.1 核心代码

// HandwritingRadar.ets — 标签绘制部分
const fontSize = Math.max(8, Math.round(11 * this.radarSize / 280))
ctx.font = `${fontSize}px HarmonyOS Sans SC`
ctx.fillStyle = AppColors.TEXT_2
ctx.textAlign = 'center'
ctx.textBaseline = 'middle'

const labelOffset = radius + Math.max(12, Math.round(18 * this.radarSize / 280))

this.data.forEach((p, i) => {
  const x = cx + labelOffset * Math.cos(angles[i])
  const y = cy + labelOffset * Math.sin(angles[i])
  ctx.fillText(p.label, x, y)
})

1.2 视觉效果

  标签①（能量）
      ↑
      │
   ←──○──→  标签④（社交）
      │
      ↓
  标签③（情绪）

每个标签位于顶点向外延伸的方向上，距离顶点约 12-30px

二、自适应字体大小

2.1 按比例缩放

const fontSize = Math.max(8, Math.round(11 * this.radarSize / 280))

计算逻辑：

radarSize	计算过程	fontSize
140（小）	`11 × 140 / 280 = 5.5` → `Math.max(8, 6)`	8px（下限保护）
200（中）	`11 × 200 / 280 = 7.86` → `Math.max(8, 8)`	8px
280（默认）	`11 × 280 / 280 = 11` → `Math.max(8, 11)`	11px
360（大）	`11 × 360 / 280 = 14.14` → `Math.max(8, 14)`	14px

设计要点：

基准大小：280px 画布对应 11px 字号
线性缩放：字号随画布大小线性变化
下限保护：Math.max(8, ...) 确保最小 8px，避免太小无法阅读

2.2 字号下限保护的原因

// ❌ 如果没有 Math.max(8, ...)
fontSize = 11 * 100 / 280 ≈ 4   // 4px 完全无法阅读

// ✅ 有 Math.max(8, ...) 保护
fontSize = Math.max(8, 4) = 8   // 8px 勉强可读

三、自适应标签偏移

3.1 偏移距离

const labelOffset = radius + Math.max(12, Math.round(18 * this.radarSize / 280))

标签位置 = 网格顶点 + 外推偏移，确保标签不盖住网格：

网格顶点（radius）
  ───┬───
     │
     ↓   ← labelOffset = 顶点 + 外推距离
   文字标签

偏移计算：

radarSize	外推距离	公式	labelOffset
140	12px（下限）	`radius + 12`	radius + 12
200	13px	`radius + 13`	radius + 13
280	18px	`radius + 18`	radius + 18
360	23px	`radius + 23`	radius + 23

3.2 偏移方向

每个标签沿着该顶点方向的射线外推：

this.data.forEach((p, i) => {
  const x = cx + labelOffset * Math.cos(angles[i])
  const y = cy + labelOffset * Math.sin(angles[i])
  // angles[i] 与网格顶点计算使用的角度相同
  // 所以标签位于顶点正外方
})

方向对照：

标签	角度	方向	标签位置
能量	-90°	↑	正上方
思维	-30°	↗	右上
行动	30°	↘	右下
情绪	90°	↓	正下方
社交	150°	↙	左下
细节	-150°	↖	左上

四、文字对齐设置

4.1 textAlign 与 textBaseline

ctx.textAlign = 'center'   // 水平居中
ctx.textBaseline = 'middle'  // 垂直居中

textAlign 可选值：

值	效果	适用场景
`left`	从左向右排列	正左标签（如 9 点钟方向）
`center`	以(x,y)为中心	✅ 本项目：所有标签居中于顶点方向
`right`	从右向左排列	正右标签（如 3 点钟方向）

textBaseline 可选值：

值	效果	适用场景
`top`	顶部对齐	标签在点下方
`middle`	垂直居中	✅ 本项目：所有标签居中
`bottom`	底部对齐	标签在点上方
`alphabetic`	字母基线	英文文本

4.2 为什么统一 center + middle？

对于分布在 6 个方向的标签，如果使用 left/right/top/bottom 组合，需要为每个顶点单独计算对齐方式：

// ❌ 如果每个方向单独处理，代码会变得复杂
const alignMap = [
  { align: 'center', baseline: 'bottom' },  // 12点方向：文字在点下方
  { align: 'left', baseline: 'middle' },    // 2点方向：文字在点右侧
  { align: 'left', baseline: 'top' },       // 4点方向：...
  { align: 'center', baseline: 'top' },     // 6点方向
  { align: 'right', baseline: 'top' },      // 8点方向
  { align: 'right', baseline: 'middle' },   // 10点方向
]

// ✅ 本项目：统一 center + middle + labelOffset 外推
// 所有标签从顶点向外推，自然分布在顶点外侧
// 代码简洁，效果一致

五、标签碰撞处理

5.1 当前方案 vs 碰撞检测

当前方案将所有标签沿射线外推相同距离，在标准雷达图（6 个维度）下不会出现重叠，因为：

6 个顶点间隔 60°，间距足够
标签文字较短（2 个汉字）
外推距离（18px）保证标签在网格外部

可能重叠的极端情况：

// 场景：大量维度（如 12 维雷达图）
// 顶点间距只有 30°，标签可能互相覆盖
// 方案：动态调整外推距离或缩小字号
const minGap = Math.sin(Math.PI / sides) * labelOffset * 2
if (minGap < fontSize * 2) {
  // 空间不足，缩小字号或增大偏移
}

5.2 基于方向的偏移微调（扩展方案）

如果需要更精细的标签布局，可以按方向微调：

function getLabelOffset(i: number, sides: number, radius: number, fontSize: number): number {
  const base = radius + 18

  // 水平方向（左右）需要更多空间，因为文字是横向排列的
  const isHorizontal = i === 1 || i === 4  // 2 点和 8 点方向
  if (isHorizontal) return base + fontSize * 0.8

  return base
}

六、字体选择

6.1 字体族

ctx.font = `${fontSize}px HarmonyOS Sans SC`

项目使用系统字体 HarmonyOS Sans SC，这是鸿蒙系统的默认无衬线字体。

可用的系统字体：

字体	风格	用途
`HarmonyOS Sans SC`	无衬线	UI 文本、标签（✅ 本项目使用）
`HarmonyOS Sans SC Medium`	中等字重	标题、强调
`HarmonyOS Sans SC Bold`	粗体	数字、数值

6.2 完整字体设置

// Canvas 中设置字体比 ArkUI Text 组件更灵活
ctx.font = `${fontWeight} ${fontSize}px ${fontFamily}`
// 参数：字重 + 字号 + 字体族（字符串拼接）

// 示例
ctx.font = '11px HarmonyOS Sans SC'           // 普通
ctx.font = 'bold 36px HarmonyOS Sans SC'      // 粗体大号（MatchRing 中心数值）
ctx.font = '12px HarmonyOS Sans SC'           // 中等（MatchRing 副标题）

七、不同场景的标签配置

7.1 标签与数据显示

项目中的标签有 6 个固定维度，每个维度垂直对应的数据值也在标签附近展示（在页面 UI 层而非 Canvas 层实现）：

Canvas 层：
           能量
           ↑
           │
   细节 ↖  ○  ↗ 思维
   社交 ←  ○  → 行动
           ↓
          情绪

页面 UI 层：
   [能量 62]  [思维 65]  [行动 55]
   [情绪 72]  [社交 60]  [细节 70]

7.2 小尺寸雷达图的标签处理

当雷达图用作小尺寸预览时（如 SharePage 中 radarSize=200），标签字号自动缩小：

// SharePage 中使用小雷达
HandwritingRadar({
  data: this.radarData,
  radarSize: 200      // 比默认 280 小 29%
})
// 字号：Math.max(8, 11*200/280) = Math.max(8, 8) = 8px
// 偏移：radius + Math.max(12, 18*200/280) = radius + 13

八、标签布局检查清单

检查项	项目中当前值	是否满足
字号自适应	`11 × size/280` 最小 8px	✅
标签位置	顶点外推 `Math.max(12, 18×size/280)`	✅
文字对齐	center + middle	✅
抗锯齿	RenderingContextSettings antialias=true	✅
标签不重叠	6 维度 60° 间隔 + 短文字	✅
颜色可见	`fillStyle = TEXT_2` (深灰色)	✅
字体加载	使用系统内置 HarmonyOS Sans SC	✅

总结

本文详细解析了雷达图标签的自适应布局方案：

自适应字号：Math.max(8, 11 × radarSize / 280) 线性缩放 + 下限保护
自适应偏移：radius + Math.max(12, 18 × radarSize / 280) 外推顶点
对齐方式：统一 center + middle 简化代码
方向计算：复用网格顶点的 angles[]，标签位于顶点正外方
极端处理：小尺寸下字号保护 + 外推距离缩小

下一篇文章将介绍 EmotionTrendChart 情绪折线图——30天情绪趋势的 Canvas 绘制。

如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！

参考资源：

Canvas fillText / textAlign / textBaseline
[HandwritingRadar 标签源码](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/HandwritingRadar.ets)
HarmonyOS Sans SC 字体
Canvas font 属性
[SharePage 小雷达图使用](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/pages/SharePage.ets)
[AppFonts 字体常量](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/theme/AppFonts.ets)
HarmonyOS 开发文档

七、标签绘制完整实现

7.1 自适应对齐算法

private drawLabels(ctx: CanvasRenderingContext2D, cx: number, cy: number, r: number): void {
  const labels = ['能量', '思维', '行动', '情绪', '社交', '细节']
  const labelOffset = 1.25  // 标签距中心的倍数

  ctx.save()
  ctx.translate(cx, cy)
  ctx.font = '12px HarmonyOS Sans SC'
  ctx.fillStyle = 'rgba(255, 255, 255, 0.85)'

  labels.forEach((label, i) => {
    const angle = (Math.PI / 3) * i - Math.PI / 2
    const x = r * labelOffset * Math.cos(angle)
    const y = r * labelOffset * Math.sin(angle)

    // 根据角度动态调整文字对齐
    const cosVal = Math.cos(angle)
    if (Math.abs(cosVal) < 0.1) {
      ctx.textAlign = 'center'  // 顶部/底部标签居中
    } else if (cosVal > 0) {
      ctx.textAlign = 'left'    // 右侧标签左对齐
    } else {
      ctx.textAlign = 'right'   // 左侧标签右对齐
    }

    // 根据 sin 值调整垂直基线
    const sinVal = Math.sin(angle)
    ctx.textBaseline = sinVal > 0.5 ? 'top' : (sinVal < -0.5 ? 'bottom' : 'middle')

    ctx.fillText(label, x, y)
  })

  ctx.restore()
}

7.2 标签样式参数对照表

参数	项目值	效果
`font`	`'12px HarmonyOS Sans SC'`	小字体，与图表协调
`fillStyle`	`rgba(255,255,255,0.85)`	白色微透明，图表背景对比
`textAlign`	动态（left/center/right）	自适应位置
`textBaseline`	动态（top/middle/bottom）	垂直方向居中
`labelOffset`	1.25	标签在顶点外侧 25% 处

7.3 多语言适配注意事项

当标签文本较长（如英文标签）时，需要用 measureText 检查文字宽度并自适应字号：

// 自适应字号：超出宽度则缩小
const maxLabelWidth = r * 0.4  // 允许标签最大宽度
let fontSize = 12
ctx.font = `${fontSize}px HarmonyOS Sans SC`
const textWidth = ctx.measureText(label).width
if (textWidth > maxLabelWidth) {
  fontSize = Math.floor(fontSize * maxLabelWidth / textWidth)
  ctx.font = `${fontSize}px HarmonyOS Sans SC`
}
ctx.fillText(label, x, y)
