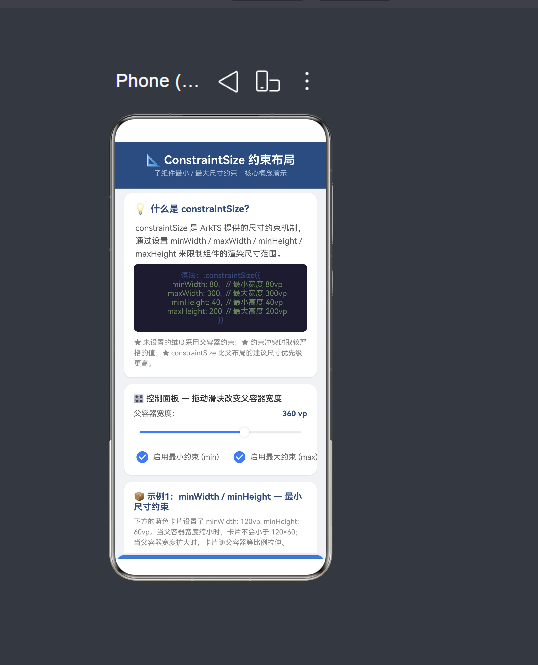

请添加图片描述

1. 引言：布局系统的「刚」与「柔」

在任何一个 UI 框架中，布局（Layout）都是最核心的议题之一。HarmonyOS NEXT 的 ArkTS 框架在布局设计上继承了声明式 UI 的优点，同时针对移动端和多设备形态做了大量优化。在 ArkTS 的布局体系中，我们经常需要回答这样的问题：

一个按钮在多小的屏幕下不应该再缩小了？
一个卡片在多大尺寸的屏幕上不应该再被拉伸了？
如何保证弹窗在手机和平板上都显示得体？

答案就是 constraintSize —— 一套为组件设置「最小/最大尺寸约束」的机制。它是 ArkTS 布局系统的「安全阀」和「天花板」，让开发者能够精确控制组件尺寸的上下边界。

本文将通过一个完整的可运行示例应用，深入剖析 constraintSize 的四个核心参数：minWidth、maxWidth、minHeight、maxHeight，并结合 Flex 弹性布局展示其在真实场景中的运用。

2. HarmonyOS NEXT 布局体系概览

在深入 constraintSize 之前，有必要先梳理一下 ArkTS 的布局体系。HarmonyOS NEXT 6.1.1（API 24）的布局模型可以概括为「三层约束模型」：

2.1 第一层：父容器约束

每个组件都位于一个父容器中。父容器（如 Column、Row、Flex、Grid 等）会给子组件传递一组「约束边界」—— 即子组件可以使用的最大和最小尺寸范围。这是布局的第一步，也是基础。

Column() {
  // 这个子组件的可用空间由 Column 的宽度和高度决定
  Text("Hello")
}
.width(300)  // 父容器宽度 300vp
.height(200) // 父容器高度 200vp

2.2 第二层：组件自身尺寸声明

组件可以通过 .width()、.height()、.size() 等方法声明自己期望的尺寸。这些声明在父容器约束的范围内生效：

Text("Hello")
  .width(150)   // 期望宽度 150vp
  .height(40)   // 期望高度 40vp

2.3 第三层：constraintSize 约束

constraintSize 是 最内层 的约束机制，它在父容器约束和组件自身声明的基础上，进一步裁剪组件的最终渲染尺寸。它的优先级高于父容器的建议尺寸，但低于父容器的强制约束（例如父容器通过 .height(100) 固定的高度）。

父容器约束 → 组件自身声明 → constraintSize → 最终渲染尺寸

2.4 为什么需要三层约束？

这种分层设计是为了响应式适配。考虑一个场景：

手机竖屏（宽度 360vp）：卡片应占满屏幕宽度
平板横屏（宽度 1280vp）：卡片不能拉伸到屏幕那么宽，最多 600vp

如果没有 constraintSize，我们需要写两套布局或使用复杂的条件判断。有了 maxWidth，一行代码就解决了。

3. constraintSize 核心概念详解

3.1 基本语法

Component()
  .constraintSize({
    minWidth?: number | LengthMetrics,
    maxWidth?: number | LengthMetrics,
    minHeight?: number | LengthMetrics,
    maxHeight?: number | LengthMetrics
  })

四个参数都是可选的，不设置的维度会退化为父容器的约束边界。

3.2 核心规则

规则一：minWidth / minHeight 是下界
组件的最终宽度/高度不会小于这个值。即使父容器只给了 50vp 的空间，设置了 minWidth: 120 的组件仍然会渲染为 120vp 宽。

规则二：maxWidth / maxHeight 是上界
组件的最终宽度/高度不会超过这个值。即使父容器给了 500vp 的空间，设置了 maxWidth: 300 的组件最多也只渲染 300vp。

规则三：未设置的维度继承父容器约束
例如只设置了 minWidth 和 maxWidth，没有设置高度相关参数，那么高度约束完全由父容器决定。

规则四：约束冲突时取更严格的值
如果 minWidth 和 maxWidth 的值矛盾（例如 minWidth: 200, maxWidth: 100），组件会以 minWidth（下限）为准，此时 maxWidth 的语义变为「至少保证下限」，实际渲染宽度为 minWidth 的值。

规则五：constraintSize 不影响组件自身的测量意愿
组件仍然会尝试按自己的内容尺寸或 .width() / .height() 的声明来渲染，constraintSize 只是在最终阶段对其进行「裁剪」。

3.3 与 CSS 的类比

对于有 Web 开发背景的读者，可以将 constraintSize 理解为 CSS 中的 min-width、max-width、min-height、max-height 属性。两者的语义非常相似：

ArkTS	CSS	语义
`minWidth: 120`	`min-width: 120px`	最小宽度 120
`maxWidth: 300`	`max-width: 300px`	最大宽度 300
`minHeight: 60`	`min-height: 60px`	最小高度 60
`maxHeight: 200`	`max-height: 200px`	最大高度 200

区别在于 ArkTS 的 constraintSize 是作为一个整体 API 传入对象，而 CSS 是四个独立的属性。此外，ArkTS 中的单位默认是 vp（virtual pixel，虚拟像素），与 CSS 的 px 在物理像素换算上不同。

4. constraintSize API 速查表

属性	类型	默认值	说明
`minWidth`	`number \| LengthMetrics`	父容器最小宽度约束	组件的宽度下限
`maxWidth`	`number \| LengthMetrics`	父容器最大宽度约束	组件的宽度上限
`minHeight`	`number \| LengthMetrics`	父容器最小高度约束	组件的高度下限
`maxHeight`	`number \| LengthMetrics`	父容器最大高度约束	组件的高度上限

使用 LengthMetrics 可以实现更精确的单位控制：

import { LengthMetrics } from '@kit.ArkUI';

function vp(value: number): LengthMetrics {
  return LengthMetrics.vp(value);
}

Component()
  .constraintSize({
    minWidth: vp(120),
    maxWidth: vp(300)
  })

5. 示例一：minWidth / minHeight 最小尺寸约束

5.1 场景描述

最典型的场景是按钮的最小点击区域。HarmonyOS 设计规范建议触摸目标至少为 44vp × 44vp。如果一个按钮的文字很短（比如只有「确定」两个字），不使用 minWidth/minHeight 的话它在小屏设备上可能会缩小到难以点击的程度。

5.2 完整代码

/**
 * 示例1：minWidth / minHeight — 最小尺寸约束
 * 核心：组件不会缩小到约束值以下
 */
@Builder
buildMinConstraintDemo(): void {
  Column() {
    // 标题说明
    Text('📦 示例1：minWidth / minHeight — 最小尺寸约束')
      .fontSize(15)
      .fontWeight(FontWeight.Bold)
      .fontColor('#2B4C7E')
      .width('100%')
      .margin({ bottom: 6 })

    Text(
      '下方蓝色卡片设置了 minWidth: 120vp, minHeight: 60vp。' +
      '当父容器宽度缩小时，卡片不会小于 120×60；' +
      '当父容器宽度扩大时，卡片随父容器等比例拉伸。'
    )
      .fontSize(12)
      .fontColor('#888888')
      .lineHeight(18)
      .width('100%')
      .margin({ bottom: 10 })

    // 父容器（动态宽度）
    Column() {
      // 子组件：使用 constraintSize 设置最小约束
      Column() {
        Text('minWidth: 120vp')
          .fontSize(12)
          .fontColor('#FFFFFF')
          .fontWeight(FontWeight.Bold)
        Text('minHeight: 60vp')
          .fontSize(12)
          .fontColor('#CCDDFF')
          .margin({ top: 4 })
        Text('[缩小到这里为止]')
          .fontSize(10)
          .fontColor('#99BBDD')
          .margin({ top: 6 })
      }
      .width('100%')        // 尽可能撑满父容器
      .height('100%')
      // ★ 核心代码：最小尺寸约束
      .constraintSize({
        minWidth: 120,      // 即使父容器宽度 < 120，本组件也是 120vp
        minHeight: 60       // 即使父容器高度 < 60，本组件也是 60vp
      })
      .backgroundColor('#3A7BD5')
      .borderRadius(10)
      .justifyContent(FlexAlign.Center)
      .alignItems(HorizontalAlign.Center)
    }
    .width(this.containerWidth) // 父容器宽度由滑块控制
    .height(80)                  // 父容器高度固定 80vp
    .backgroundColor('#E8EFF9')
    .borderRadius(12)
    .padding(4)
    .margin({ bottom: 4 })

    // 状态提示
    if (this.containerWidth < 120) {
      Text(
        '⚠️ 父容器宽度 ' + this.containerWidth.toFixed(0) +
        'vp < 120vp，蓝色卡片被 minWidth 限制为 120vp'
      )
        .fontSize(11)
        .fontColor('#FF6B6B')
        .width('100%')
        .textAlign(TextAlign.Center)
    } else {
      Text(
        '✅ 父容器宽度 ' + this.containerWidth.toFixed(0) +
        'vp >= 120vp，卡片正常填充父容器'
      )
        .fontSize(11)
        .fontColor('#52C41A')
        .width('100%')
        .textAlign(TextAlign.Center)
    }
  }
  .width('100%')
  .backgroundColor('#FFFFFF')
  .borderRadius(12)
  .padding(16)
  .margin({ bottom: 12 })
  .shadow({ radius: 4, color: '#1A000000', offsetX: 0, offsetY: 2 })
}

5.3 关键解读

.width('100%') 表示子组件「希望」填满父容器的宽度和高度
.constraintSize({ minWidth: 120, minHeight: 60 }) 设定了「底线」
当父容器 this.containerWidth 小于 120vp 时，子组件的实际宽度仍然是 120vp，超出了父容器的宽度边界——这就是最小约束的表现
这种「溢出」行为在需要保证组件可读性或可触摸性时非常有用

5.4 运行效果

拖动控制面板的滑块将父容器宽度从 500vp 逐步减小到 100vp：

父容器宽度	子组件实际宽度	状态
400vp	400vp	正常填充
200vp	200vp	正常填充
120vp	120vp	临界点
100vp	120vp	minWidth 生效（溢出父容器）
60vp	120vp	minWidth 生效（显著溢出）

当父容器小于 120vp 时，你会看到蓝色卡片「戳破」了父容器的灰色背景框，这就是最小约束在起作用。

6. 示例二：maxWidth / maxHeight 最大尺寸约束

6.1 场景描述

最大约束的经典场景是弹窗 / 卡片的最大宽度限制。在平板上，弹窗不能撑满整个屏幕；在手机横屏模式下，内容区域也不应该无限拉伸。maxWidth / maxHeight 就是为此而生。

6.2 完整代码

/**
 * 示例2：maxWidth / maxHeight — 最大尺寸约束
 * 核心：组件不会超过约束值
 */
@Builder
buildMaxConstraintDemo(): void {
  Column() {
    Text('📦 示例2：maxWidth / maxHeight — 最大尺寸约束')
      .fontSize(15)
      .fontWeight(FontWeight.Bold)
      .fontColor('#2B4C7E')
      .width('100%')
      .margin({ bottom: 6 })

    Text(
      '下方绿色卡片设置了 maxWidth: 250vp, maxHeight: 70vp。' +
      '当父容器宽度扩大时，卡片宽度被限制在 250vp；' +
      '当父容器缩小时，卡片随父容器等比例缩小。'
    )
      .fontSize(12)
      .fontColor('#888888')
      .lineHeight(18)
      .width('100%')
      .margin({ bottom: 10 })

    // 父容器（动态宽度）
    Column() {
      // 子组件 B：使用 constraintSize 设置最大约束
      Column() {
        Text('maxWidth: 250vp')
          .fontSize(12)
          .fontColor('#FFFFFF')
          .fontWeight(FontWeight.Bold)
        Text('maxHeight: 70vp')
          .fontSize(12)
          .fontColor('#C8E6C9')
          .margin({ top: 4 })
        Text('[撑大到这里为止]')
          .fontSize(10)
          .fontColor('#A5D6A7')
          .margin({ top: 6 })
      }
      .width('100%')        // 尽可能撑满父容器
      .height('100%')
      // ★ 核心代码：最大尺寸约束
      .constraintSize({
        maxWidth: 250,      // 即使父容器宽度 > 250，本组件最多 250vp
        maxHeight: 70       // 即使父容器高度 > 70，本组件最多 70vp
      })
      .backgroundColor('#43A047')
      .borderRadius(10)
      .justifyContent(FlexAlign.Center)
      .alignItems(HorizontalAlign.Center)
    }
    .width(this.containerWidth) // 父容器宽度由滑块控制
    .height(80)                  // 父容器高度固定 80vp
    .backgroundColor('#E8F5E9')
    .borderRadius(12)
    .padding(4)
    .margin({ bottom: 4 })

    if (this.containerWidth > 250) {
      Text(
        '⚠️ 父容器宽度 ' + this.containerWidth.toFixed(0) +
        'vp > 250vp，绿色卡片被 maxWidth 限制为 250vp'
      )
        .fontSize(11)
        .fontColor('#FF6B6B')
        .width('100%')
        .textAlign(TextAlign.Center)
    } else {
      Text(
        '✅ 父容器宽度 ' + this.containerWidth.toFixed(0) +
        'vp <= 250vp，卡片正常填充父容器'
      )
        .fontSize(11)
        .fontColor('#52C41A')
        .width('100%')
        .textAlign(TextAlign.Center)
    }
  }
  .width('100%')
  .backgroundColor('#FFFFFF')
  .borderRadius(12)
  .padding(16)
  .margin({ bottom: 12 })
  .shadow({ radius: 4, color: '#1A000000', offsetX: 0, offsetY: 2 })
}

6.3 关键解读

与示例一相反，这个示例展示了约束的「上限」—— maxWidth: 250
子组件同样使用了 .width('100%')，意思是「我要尽量宽」
但 constraintSize({ maxWidth: 250 }) 说「你不能超过 250vp」
当父容器宽度大于 250vp 时，绿色卡片只占父容器的一部分，右侧会出现空隙

6.4 运行效果

父容器宽度	子组件实际宽度	状态
150vp	150vp	正常填充
250vp	250vp	临界点
300vp	250vp	maxWidth 生效
400vp	250vp	maxWidth 生效
500vp	250vp	maxWidth 生效

当父容器大于 250vp 时，绿色卡片「锁死」在 250vp，不再跟随父容器扩大。

6.5 实际应用场景

在鸿蒙应用开发中，maxWidth 最常见的使用场景包括：

Dialog 弹窗：maxWidth: 400vp 防止弹窗在平板上过宽
Toast 提示：maxWidth: 300vp 确保短文本提示不至于太宽
图文卡片：maxWidth: 360vp 在列表流中保持一致的卡片宽度
长文本段落：maxWidth: 600vp 保持阅读行宽舒适

7. 示例三：同时设置 min 和 max 范围约束

7.1 场景描述

当需要组件在「最小……最大……」之间弹性适配时，就应该同时设置四个参数，形成一个「约束窗口」。这是 constraintSize 最完整的用法。

7.2 完整代码

/**
 * 示例3：同时设置 min 和 max — 范围约束
 * 核心：组件尺寸始终在 [min, max] 范围内
 */
@Builder
buildCombinedConstraintDemo(): void {
  Column() {
    Text('📦 示例3：同时设置 min 和 max — 范围约束')
      .fontSize(15)
      .fontWeight(FontWeight.Bold)
      .fontColor('#2B4C7E')
      .width('100%')
      .margin({ bottom: 6 })

    Text(
      '下方橙色卡片同时设置了最小和最大约束：' +
      'minWidth=150, maxWidth=280, minHeight=50, maxHeight=90。' +
      '它在父容器宽度变化中始终保持在一个安全范围内。'
    )
      .fontSize(12)
      .fontColor('#888888')
      .lineHeight(18)
      .width('100%')
      .margin({ bottom: 10 })

    // 父容器（动态宽度）
    Column() {
      Column() {
        Text('min: 150vp ← | → max: 280vp')
          .fontSize(11)
          .fontColor('#FFFFFF')
          .margin({ bottom: 4 })

        Text('当前父 ' + this.containerWidth.toFixed(0) + 'vp')
          .fontSize(12)
          .fontColor('#FFE0B2')
      }
      .width('100%')
      .height('100%')
      // ★ 核心代码：同时设置最小和最大约束
      .constraintSize({
        minWidth: 150,      // 最小宽度 150vp
        maxWidth: 280,      // 最大宽度 280vp
        minHeight: 50,      // 最小高度 50vp
        maxHeight: 90       // 最大高度 90vp
      })
      .backgroundColor('#EF6C00')
      .borderRadius(10)
      .justifyContent(FlexAlign.Center)
      .alignItems(HorizontalAlign.Center)
    }
    .width(this.containerWidth)
    .height(100)
    .backgroundColor('#FFF3E0')
    .borderRadius(12)
    .padding(4)
    .margin({ bottom: 4 })

    // 动态状态提示
    if (this.containerWidth < 150) {
      Text(
        '⚠️ 父容器 ' + this.containerWidth.toFixed(0) +
        'vp < 150vp，minWidth 生效！'
      )
        .fontSize(11)
        .fontColor('#FF6B6B')
        .width('100%')
        .textAlign(TextAlign.Center)
    } else if (this.containerWidth > 280) {
      Text(
        '⚠️ 父容器 ' + this.containerWidth.toFixed(0) +
        'vp > 280vp，maxWidth 生效！'
      )
        .fontSize(11)
        .fontColor('#FF6B6B')
        .width('100%')
        .textAlign(TextAlign.Center)
    } else {
      Text(
        '✅ 父容器在约束范围内，卡片等比例填充。'
      )
        .fontSize(11)
        .fontColor('#52C41A')
        .width('100%')
        .textAlign(TextAlign.Center)
    }
  }
  .width('100%')
  .backgroundColor('#FFFFFF')
  .borderRadius(12)
  .padding(16)
  .margin({ bottom: 12 })
  .shadow({ radius: 4, color: '#1A000000', offsetX: 0, offsetY: 2 })
}

7.3 关键解读

minWidth: 150 + maxWidth: 280 构成了宽度上的「约束走廊」：宽度在 150vp ~ 280vp 之间自由伸缩
minHeight: 50 + maxHeight: 90 构成了高度上的「约束走廊」：高度在 50vp ~ 90vp 之间自由伸缩
这在实际开发中对应着自适应卡片的设计思路：太小时保证可见性，太大时保证结构紧凑

7.4 运行效果

橙色卡片有三种状态：

父容器宽度	子组件宽度	状态区域
< 150vp（如 100vp）	150vp	下界区域 — minWidth 看守
150vp ~ 280vp	同父容器宽度	自由区域 — 弹性适配
> 280vp（如 400vp）	280vp	上界区域 — maxWidth 看守

7.5 实际应用：自适应弹窗组件

@Component
struct AdaptiveDialog {
  build() {
    Column() {
      // 弹窗内容
    }
    .constraintSize({
      minWidth: 280,   // 手机竖屏时至少 280vp
      maxWidth: 560,   // 平板横屏时最多 560vp
      minHeight: 160,  // 至少容纳内容
      maxHeight: '80%' // 不超过屏幕高度的 80%
    })
    .backgroundColor('#FFFFFF')
    .borderRadius(16)
  }
}

8. 示例四：弹性布局（Flex）中的 constraintSize 实战

8.1 场景描述

前面三个示例展示的都是约束在单个组件上的效果。但在真实的鸿蒙应用开发中，constraintSize 最大的价值体现在配合弹性布局（Flex、Row、Column）使用。当多个子项按权重分摊空间时，每个子项的行为都需要被精确控制。

8.2 完整代码

/**
 * 示例4：弹性布局（Flex）+ constraintSize 实际场景
 * 核心：三个卡片用 layoutWeight 等分空间，但各自有尺寸约束
 */
@Builder
buildFlexConstraintDemo(): void {
  Column() {
    Text('📦 示例4：弹性布局（Flex）+ constraintSize 实际场景')
      .fontSize(15)
      .fontWeight(FontWeight.Bold)
      .fontColor('#2B4C7E')
      .width('100%')
      .margin({ bottom: 6 })

    Text(
      '在实际 UI 开发中，constraintSize 常用于弹性布局中控制每个子项的尺寸范围。' +
      '下面三个卡片使用 Flex + layoutWeight 等分父容器宽度，但各自有尺寸约束。'
    )
      .fontSize(12)
      .fontColor('#888888')
      .lineHeight(18)
      .width('100%')
      .margin({ bottom: 10 })

    // 弹性布局示例
    Flex({ direction: FlexDirection.Row, justifyContent: FlexAlign.SpaceBetween }) {
      // 卡片 A：仅有最小宽度约束
      Column() {
        Text('A')
          .fontSize(20)
          .fontWeight(FontWeight.Bold)
          .fontColor('#FFFFFF')
        Text('min 60')
          .fontSize(11)
          .fontColor('#CCE5FF')
          .margin({ top: 4 })
      }
      .layoutWeight(1)
      .height(80)
      .margin({ right: 6 })
      .backgroundColor('#1976D2')
      .borderRadius(8)
      .justifyContent(FlexAlign.Center)
      .alignItems(HorizontalAlign.Center)
      // ★ 卡片 A：最小宽度 60vp
      .constraintSize({ minWidth: 60 })

      // 卡片 B：同时有最小和最大约束
      Column() {
        Text('B')
          .fontSize(20)
          .fontWeight(FontWeight.Bold)
          .fontColor('#FFFFFF')
        Text('60~150')
          .fontSize(11)
          .fontColor('#C8E6C9')
          .margin({ top: 4 })
      }
      .layoutWeight(1)
      .height(80)
      .margin({ right: 6 })
      .backgroundColor('#388E3C')
      .borderRadius(8)
      .justifyContent(FlexAlign.Center)
      .alignItems(HorizontalAlign.Center)
      // ★ 卡片 B：范围约束 60vp ~ 150vp
      .constraintSize({ minWidth: 60, maxWidth: 150 })

      // 卡片 C：仅有最大约束
      Column() {
        Text('C')
          .fontSize(20)
          .fontWeight(FontWeight.Bold)
          .fontColor('#FFFFFF')
        Text('max 120')
          .fontSize(11)
          .fontColor('#FFE0B2')
          .margin({ top: 4 })
      }
      .layoutWeight(1)
      .height(80)
      .backgroundColor('#E65100')
      .borderRadius(8)
      .justifyContent(FlexAlign.Center)
      .alignItems(HorizontalAlign.Center)
      // ★ 卡片 C：最大宽度 120vp
      .constraintSize({ maxWidth: 120 })
    }
    .width(this.containerWidth) // Flex 整体宽度由滑块控制
    .height(100)
    .backgroundColor('#F5F5F5')
    .borderRadius(12)
    .padding(8)
    .margin({ bottom: 4 })

    // 说明文字
    Column() {
      Text('A: minWidth=60  |  B: minWidth=60, maxWidth=150  |  C: maxWidth=120')
        .fontSize(11)
        .fontColor('#666666')
        .textAlign(TextAlign.Center)

      Text(
        '弹性布局中，每个子项先按 layoutWeight 分配空间，再被 constraintSize 裁剪。' +
        '拖动上方滑块观察各卡片之间的空间分配变化。'
      )
        .fontSize(11)
        .fontColor('#888888')
        .lineHeight(16)
        .margin({ top: 4 })
    }
    .width('100%')
  }
  .width('100%')
  .backgroundColor('#FFFFFF')
  .borderRadius(12)
  .padding(16)
  .shadow({ radius: 4, color: '#1A000000', offsetX: 0, offsetY: 2 })
}

8.3 布局运行机制详解

这是四个示例中最复杂也最贴近真实开发的一个。让我们详细拆解它的布局计算过程：

步骤一：空间分配

Flex 容器宽度为 this.containerWidth（由 Slider 控制）。三个子项都有 layoutWeight(1)，意味着它们平均分摊容器的宽度（减去 margin 和 padding 后）。

假设容器宽度为 400vp，padding 左右各 8vp（共 16vp），卡片 A 的 margin.right 为 6vp，卡片 B 的 margin.right 为 6vp：

可用宽度 = 400 - 16 - 6 - 6 = 372vp
每个卡片的预分配宽度 = 372 / 3 ≈ 124vp

步骤二：约束裁剪

现在 constraintSize 开始介入：

卡片 A（minWidth: 60）：124vp >= 60，通过 ✅ → 实际 124vp
卡片 B（minWidth: 60, maxWidth: 150）：124vp 在 [60, 150] 范围内 ✅ → 实际 124vp
卡片 C（maxWidth: 120）：124vp > 120，被裁剪到 120vp ❌ → 实际 120vp

步骤三：重新分配被拒绝的空间

卡片 C 被裁剪掉了 4vp（124 - 120），这 4vp 不会被浪费。Flex 布局会将被裁剪的空间重新分配给其他未达到上限的子项：

卡片 A 得到额外的 2vp：124 + 2 = 126vp
卡片 B 得到额外的 2vp：124 + 2 = 126vp（仍在 150vp 上限内）

最终：A=126vp, B=126vp, C=120vp，总宽度 372vp，完美填充。

8.4 不同父容器宽度下的行为对照表

父容器宽度	A (min60)	B (60~150)	C (max120)	行为说明
180vp	60vp	60vp	60vp	空间不足，所有项被 minWidth 托底
240vp	80vp	80vp	80vp	所有项在约束范围内自由分配
360vp	120vp	120vp	120vp	临界点（C 刚好达到 max）
450vp	≈152vp	150vp	120vp	B 达到 maxWidth，C 锁定 120，A 吸收多余空间
600vp	≈215vp	150vp	120vp	B 和 C 都锁定，A 继续扩大

这正是弹性布局配合 constraintSize 的魅力所在——三张卡片的行为各不相同，但共同组成一个和谐的自适应布局。

8.5 真实项目中的应用场景

// 底部操作栏：三个按钮自适应
Flex({ direction: FlexDirection.Row }) {
  // 取消按钮 - 至少 60vp，但不超过 120vp
  Button('取消')
    .layoutWeight(1)
    .constraintSize({ minWidth: 60, maxWidth: 120 })

  // 确认按钮 - 至少 80vp，可以很大
  Button('确认')
    .layoutWeight(2)
    .constraintSize({ minWidth: 80 })

  // 更多按钮 - 不超过 100vp
  Button('···')
    .layoutWeight(1)
    .constraintSize({ maxWidth: 100 })
}
.width('100%')

9. constraintSize 与 width / height 的优先级对比

很多开发者会困惑：constraintSize({ maxWidth: 200 }) 和 .width(200) 到底有什么区别？它们在布局系统中的优先级是怎样的？

9.1 对比维度一览

维度	`.width(200)`	`.constraintSize({ maxWidth: 200 })`
语义	「我期望 200vp 宽」	「我不能超过 200vp，但可以更小」
是否定死	✅ 是，固定为 200vp	❌ 否，只是上界
配合 layoutWeight	失效（固定宽度会覆盖权重）	生效（约束在权重分配之后应用）
配合父容器拉伸	不拉伸	在约束范围内可以拉伸
自适应能力	无	强

9.2 优先级规则

在 ArkTS 的布局计算中，优先级从高到低为：

.width() / .height() 固定值
      ↓
.constraintSize()
      ↓
父容器约束
      ↓
.fitContent() / 内容自适应

但有一个重要的例外： 当使用 .layoutWeight() 时，.width() 会被权重分配覆盖，而 .constraintSize() 始终在权重分配之后执行。

// 示例：width 与 constraintSize 的优先级演示
Flex({ direction: FlexDirection.Row }) {
  Text("A")
    .width(150)          // 固定 150vp
    .layoutWeight(1)     // ❌ 无效，width 固定值优先级高于 layoutWeight
    .constraintSize({ maxWidth: 200 }) // ❌ 无效，width 固定值优先级最高

  Text("B")
    .width('100%')       // 非固定值，可以被子项约束调整
    .layoutWeight(1)     // ✅ 生效
    .constraintSize({ maxWidth: 200 }) // ✅ 生效，限制最多 200vp
}

9.3 实际选择建议

使用 .width(200) 当：组件尺寸必须为 200vp，没有任何伸缩余地
使用 .constraintSize({ maxWidth: 200 }) 当：组件可以小但不能大，有自适应需求
使用 .constraintSize({ minWidth: 200 }) 当：组件可以大但不能小
使用 .width('100%').constraintSize({ maxWidth: 200 }) 当：先尽量宽，但不能超过 200vp

10. 常见错误与最佳实践

10.1 常见错误一：min 大于 max

// ❌ 错误：minWidth > maxWidth，逻辑矛盾
.constraintSize({ minWidth: 300, maxWidth: 200 })

后果： 组件实际宽度为 300vp（min 生效），max 被忽略。布局行为可能不符合预期。

解决方案： 确保 min <= max。

10.2 常见错误二：对固定宽度的组件使用 maxWidth

// ❌ 错误：width 固定值优先级高于 constraintSize
Button()
  .width(300)
  .constraintSize({ maxWidth: 200 }) // 不会生效！

后果： 按钮仍然是 300vp，maxWidth 形同虚设。

解决方案： 要么删除 .width(300)，要么直接将值改为 .width(200)。

10.3 常见错误三：忘记设置宽度模式

// ⚠️ 陷阱：只设了 maxWidth，但没有让组件主动撑满
Column() {
  // 子组件内容
}
.constraintSize({ maxWidth: 300 })
// 如果父容器宽度是 500vp，这个 Column 可能只有内容那么宽
// 而不是预期的「尽量宽但不超过 300」

解决方案： 加上 .width('100%') 让组件主动填满父容器：

Column() {
  // 子组件内容
}
.width('100%')               // 先尝试填满
.constraintSize({ maxWidth: 300 }) // 再约束上限

10.4 最佳实践一：按钮最小尺寸保证

// ✅ 推荐：所有可点击元素设置最小尺寸
Button('确定')
  .constraintSize({ minWidth: 80, minHeight: 44 })
  .padding({ left: 16, right: 16 })

10.5 最佳实践二：响应式卡片

// ✅ 推荐：自适应卡片，在不同屏幕尺寸下表现一致
@Component
struct ResponsiveCard {
  build() {
    Column() {
      // 卡片内容
    }
    .width('100%')
    .constraintSize({
      minWidth: 280,
      maxWidth: { __type: 'Resource', value: $r('app.float.card_max_width') }
    })
    .padding(16)
    .backgroundColor('#FFFFFF')
    .borderRadius(12)
  }
}

10.6 最佳实践三：在 List / Grid 中使用

// ✅ 推荐：列表项中控制图片大小
ListItem() {
  Row() {
    Image($r('app.media.thumbnail'))
      .width('30%')
      .aspectRatio(1)
      .constraintSize({ minWidth: 60, maxWidth: 120 })

    Column() {
      Text('标题').fontSize(16)
      Text('描述').fontSize(13).fontColor('#888888')
    }
    .layoutWeight(1)
    .margin({ left: 12 })
  }
  .width('100%')
  .padding(12)
}

10.7 最佳实践四：避免过度约束

不要每层组件都加 constraintSize。过度约束会导致布局计算复杂化，降低可维护性：

// ❌ 不推荐：层层设置约束，难以追踪
Column()
  .constraintSize({ minWidth: 100, maxWidth: 400 })
  .width('100%')
  .constraintSize({ minHeight: 50 }) // 重复调用，后者覆盖前者

// ✅ 推荐：每个组件最多调用一次 constraintSize
Column()
  .width('100%')
  .constraintSize({ minWidth: 100, maxWidth: 400, minHeight: 50 })

11. 性能与渲染原理简析

11.1 布局计算流程

ArkTS 的布局引擎在渲染每一帧时大致经历以下步骤：

测量阶段（Measure）：父容器向子组件传递约束边界，子组件测量自己的期望尺寸
布局阶段（Layout）：父容器根据子组件的期望尺寸和布局规则，确定每个子组件的位置和最终尺寸
约束应用阶段：在最终确定尺寸时，constraintSize 对测量结果进行裁剪

11.2 constraintSize 对性能的影响

constraintSize 的约束裁剪发生在布局计算的最后一步，它不会触发额外的测量循环，因此性能开销极低。只要不滥用，可以放心使用。

11.3 虚拟像素（vp）与自适应

HarmonyOS NEXT 中使用 vp（虚拟像素）作为单位，这是一个与设备密度无关的单位。在 API 24 中，1vp 在不同的设备上对应的物理像素数不同：

设备类型	密度	1vp = 物理像素
手机（2x）	320dpi	2px
平板（2.5x）	400dpi	2.5px
折叠屏内屏（3x）	480dpi	3px

因此，constraintSize({ minWidth: 120 }) 表示「无论什么设备，最小宽度都是 120vp」，系统会自动换算为合适的物理像素。

11.4 使用 LengthMetrics 进行精确控制

import { LengthMetrics } from '@kit.ArkUI';

function vp(value: number): LengthMetrics {
  return LengthMetrics.vp(value);
}

function percent(value: number): LengthMetrics {
  return LengthMetrics.percent(value);
}

Column()
  .width('100%')
  .constraintSize({
    minWidth: vp(120),     // 120vp
    maxWidth: percent(80), // 父容器的 80%
    minHeight: vp(60),
    maxHeight: vp(300)
  })

12. 总结

12.1 核心要点回顾

参数	作用	英文含义	使用场景
`minWidth`	组件的最小宽度	不能窄于这个值	按钮、标签、可触摸元素
`maxWidth`	组件的最大宽度	不能宽于这个值	卡片、弹窗、长文本段落
`minHeight`	组件的最小高度	不能矮于这个值	列表项、行容器、输入框
`maxHeight`	组件的最大高度	不能高于这个值	弹窗、下拉菜单、可折叠面板

12.2 四条黄金规则

需要下限用 min：保证可读性、可触摸性
需要上限用 max：防止过度拉伸、跨屏适配
需要区间用 min+max：自适应但不脱离安全范围
配合弹性布局使用：使用 layoutWeight 分配空间 + constraintSize 裁剪越界

12.3 一句话记住

min 防缩水，max 防膨胀，constraintSize 是组件的「紧箍咒」—— 给组件一个活动的范围，但绝不越界。

12.4 完整示例项目入口

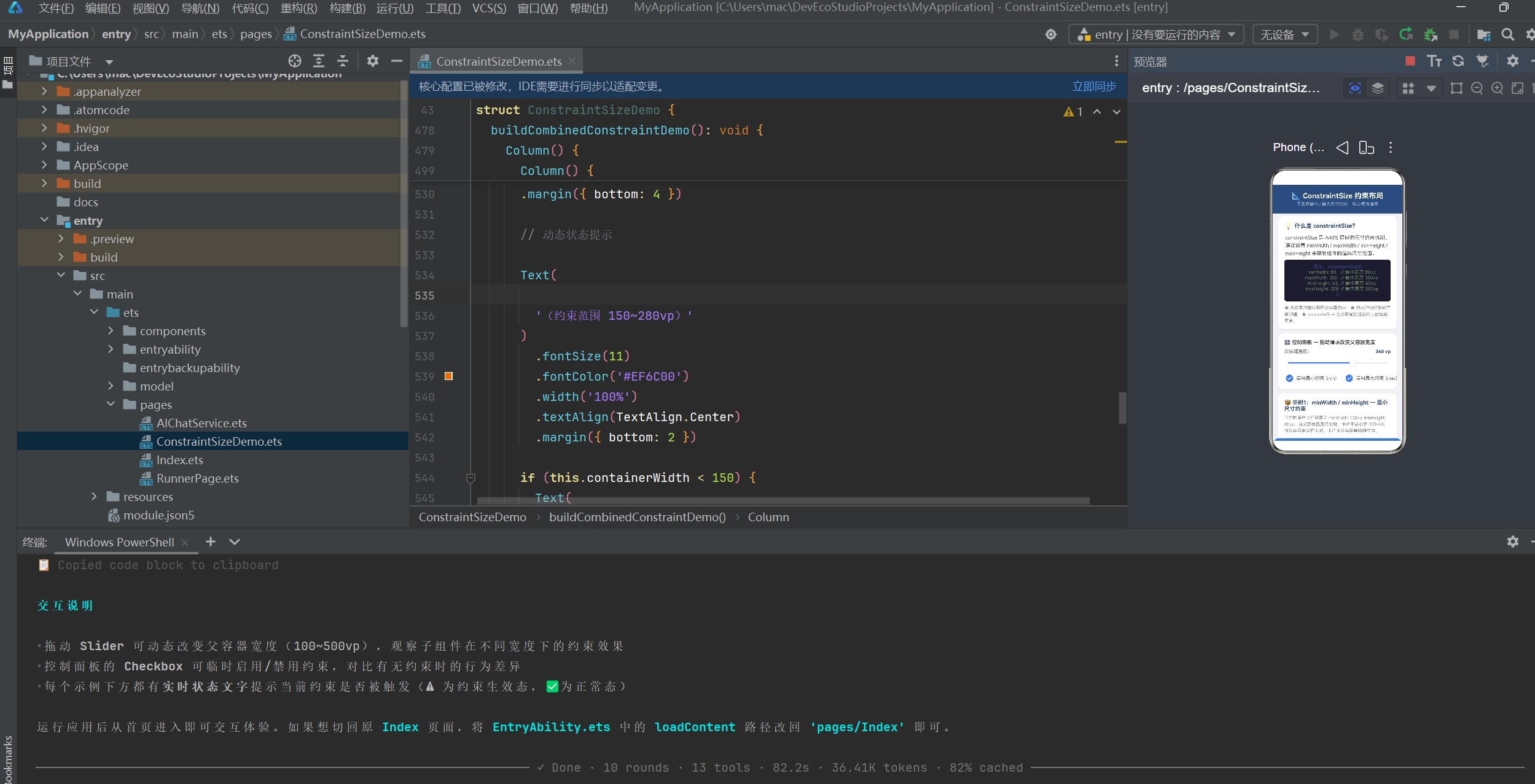

本文所有示例代码来自以下应用入口：

// entryability/EntryAbility.ets
import { AbilityConstant, UIAbility, Want } from '@kit.AbilityKit';
import { window } from '@kit.ArkUI';

export default class EntryAbility extends UIAbility {
  onWindowStageCreate(windowStage: window.WindowStage): void {
    windowStage.loadContent('pages/ConstraintSizeDemo', (err) => {
      if (err.code) {
        console.error('Failed to load content: ' + JSON.stringify(err));
        return;
      }
    });
  }
}
