一、写在前面

欢迎加入鸿蒙PC开发者社区，共同打造开发者工具生态：鸿蒙PC开发者社区：https://harmonypc.csdn.net/

项目开源地址：https://atomgit.com/OpenHarmonyPCDeveloper/ohos_Avogadro

欢迎在PC社区平台申请新建项目：https://atomgit.com/OpenHarmonyPCDeveloper

这篇文章记录的是 Avogadro 2 在 HarmonyOS PC / 鸿蒙真机环境中的一次适配过程。

Avogadro 2 是计算化学、分子建模、教学和材料科学领域常用的一款分子编辑器 / 可视化工具。它的核心用途是把分子结构（原子、化学键、坐标）以三维方式渲染出来，支持球棍模型、空间填充模型、线框模型等多种表示方式，并能读写 XYZ / CJSON / CML / PDB 等多种化学文件格式。

原版 Avogadro 2 是一个 C++ / Qt 桌面项目，主体由 Qt Widgets 桌面界面、Qt-free 的可移植核心库（avogadro/core、avogadro/io），以及一套基于桌面 OpenGL 4.0 的硬件加速渲染管线（avogadro/rendering）组成。它和 Electron 项目完全不一样，也不是 ArkUI 原生项目。适配鸿蒙 PC 时，关键问题不是“前端资源路径怎么加载”，而是：

  • 怎样让一个 Qt Widgets 桌面程序进入鸿蒙 Stage 模型；
  • 怎样让 native libentry.so 作为 HAP 的 native library 被 QPA 插件加载并启动；
  • 怎样让 Qt 界面绘制到鸿蒙 PC 窗口（XComponent）中；
  • 怎样把 Qt for Harmony SDK、QPA 插件和 Qt 动态库打进 HAP；
  • 桌面 OpenGL 4.0 渲染在鸿蒙上只有 OpenGL ES 3.x，没有桌面 GL，三维渲染怎么落地；

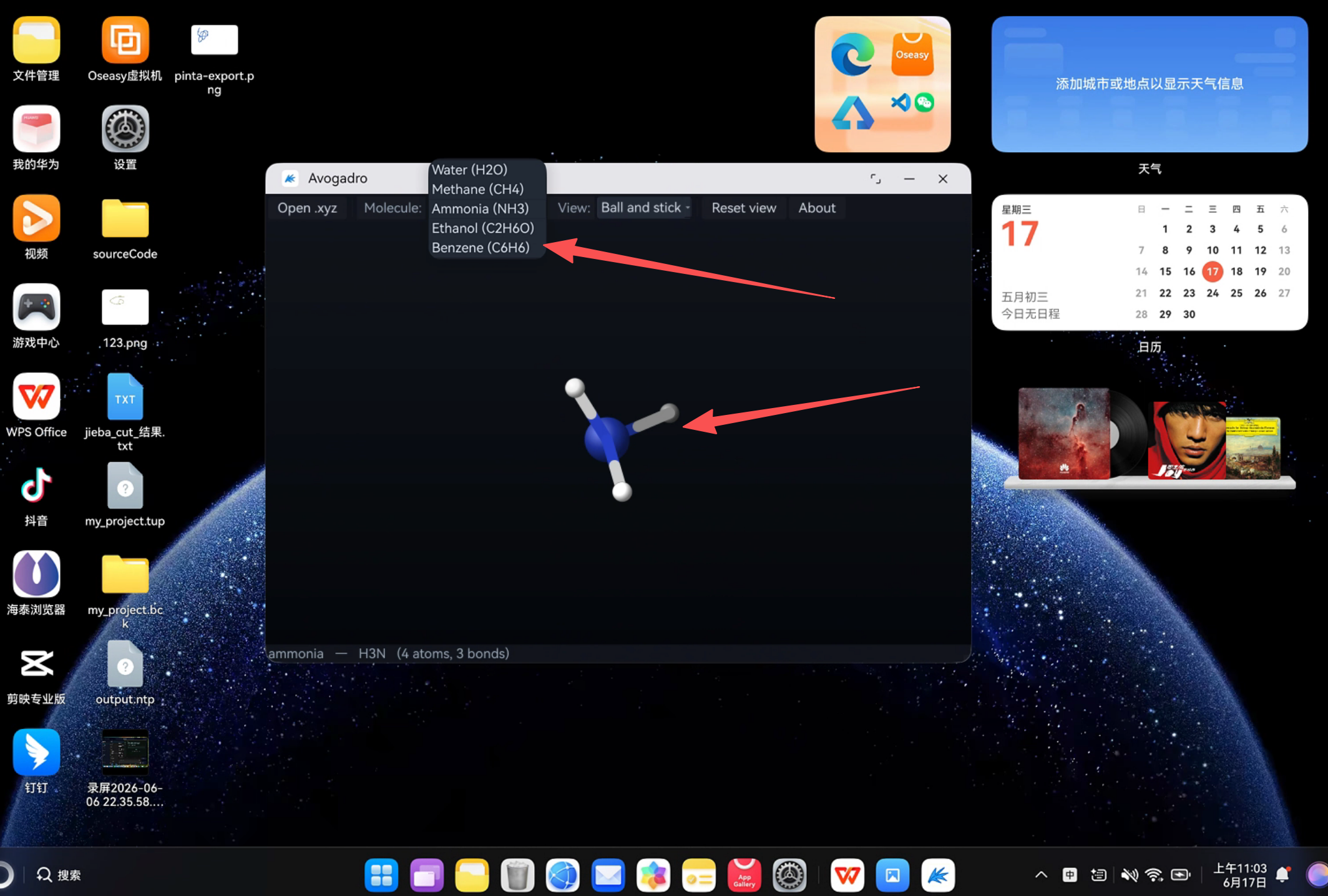

  • 怎样先做出一个可运行、可旋转、可缩放、可切换分子的 Avogadro Harmony 可视化版本。

这条路线的目标很明确：先把 Avogadro 作为一个 Qt Widgets 应用稳定跑到鸿蒙 PC 真机上，并能交互式查看分子三维结构，再逐步评估完整可移植核心（avogadro/core + avogadro/io）和 OpenGL → OpenGL ES 渲染栈的深度迁移。

在这里插入图片描述

二、项目背景：Avogadro 是 Qt/C++ 桌面应用

适配前先看项目性质。

Avogadro 2 不是 Electron 应用，也不是 WebView 应用。它的主体是 C++ / Qt 桌面程序，原始桌面版本主要面向 Windows、macOS 和 Linux。整个代码库大致分成三层：

  • 可移植核心：avogadro/core、avogadro/io、avogadro/calc、avogadro/quantumio。这部分是 Qt-free、GL-free 的，只依赖 Eigen 和几个 header-only 的第三方库（nlohmann、pugixml、struct、toml++、cppoptlib），天然适合交叉编译到 arm64-ohos。
  • 渲染层：avogadro/rendering，基于桌面 OpenGL 4.0 / GLSL #version 400 / GLEW。鸿蒙上只有 OpenGL ES 3.x / EGL / Vulkan，没有桌面 GL，这一层是迁移里最硬的骨头。
  • Qt Widgets 桌面 UI：窗口、工具栏、文件对话框等。

这次适配新增的鸿蒙工程目录是：

ohos_avogadrolibs/
├── avogadro/            # 上游核心库（core / io / rendering ...）
├── thirdparty/          # header-only 第三方依赖
├── CMakeLists.txt       # 上游桌面构建（保持不动）
└── harmony_pc/          # 鸿蒙侧新增工程，桌面构建完全不受影响
    ├── AppScope/
    │   └── app.json5                  # bundleName: org.openchemistry.avogadro
    ├── build-profile.json5            # app 级签名 / product 配置
    ├── hvigorfile.ts / oh-package.json5
    ├── qtforharmony_sdk/              # 工程自带的 Qt 5.15 for HarmonyOS（arm64-v8a）
    └── entry/
        ├── build-profile.json5        # externalNativeOptions -> CMake
        ├── libs/arm64-v8a/            # 打进 HAP 的预编译 .so（QPA 插件、ssl、media）
        └── src/main/
            ├── module.json5           # deviceTypes: 2in1 / tablet
            ├── ets/                    # ArkTS 桥
            │   ├── abilitystage/MyAbilityStage.ets
            │   ├── entryability/EntryAbility.ets
            │   └── pages/Index.ets
            └── cpp/
                ├── CMakeLists.txt
                └── avogadro_ohos_shell.cpp   # 分子查看器 shell

关键约束是：上游 Avogadro 源码保持不动，所有鸿蒙相关的东西都放在 harmony_pc/ 里，所以桌面构建（cmake -S . -B build）完全不受影响。

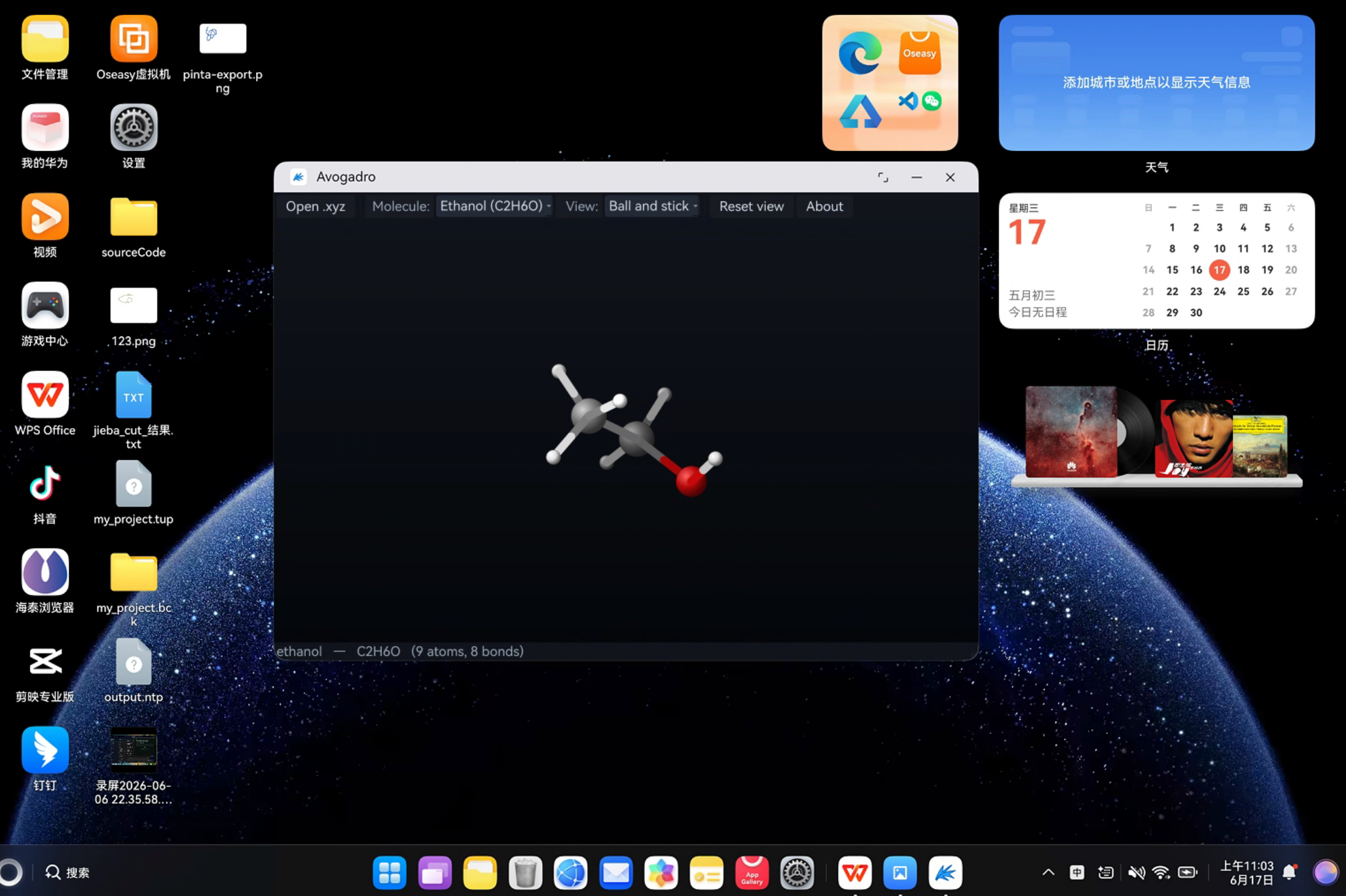

当前适配里最核心的文件是：

harmony_pc/entry/src/main/cpp/avogadro_ohos_shell.cpp   # Qt Widgets 分子查看器
harmony_pc/entry/src/main/cpp/CMakeLists.txt            # SHELL / FULL 双模式构建
harmony_pc/entry/build-profile.json5                    # CMake 参数 / abiFilters
harmony_pc/AppScope/app.json5                           # 包名与应用信息

在这里插入图片描述

三、路线选择：借鉴 TupiTube / Krita / Natron 的 Qt for Harmony 思路

适配 Avogadro 时，参考了之前几个 Qt → HarmonyOS 工程：ok-tupitube.desk-ohos、ok-krita-ohos、ok-Natron-ohos。

这里要特别区分：参考的是这些项目的 Qt for Harmony SDK、Stage 工程组织方式和 native Qt 启动管线，而不是把它们的业务代码拿来跑。最终真机上安装的包始终是 Avogadro：

bundleName: org.openchemistry.avogadro
Ability:    EntryAbility
Module:     entry

AppScope/app.json5 中应用信息配置为：

{
  "app": {
    "bundleName": "org.openchemistry.avogadro",
    "vendor": "openchemistry",
    "versionCode": 2000000,
    "versionName": "2.0.0",
    "icon": "$media:layered_image",
    "label": "$string:app_name"
  }
}

鸿蒙工程的设备类型面向 PC / 平板：

"deviceTypes": [
  "2in1",
  "tablet"
]

Qt SDK 通过 entry/build-profile.json5 的 CMake 参数传入。Avogadro 这次特意用的是工程自带的 Qt SDK（不引用其他项目的 SDK）：

"externalNativeOptions": {
  "path": "./src/main/cpp/CMakeLists.txt",
  "arguments": "-DQT_PREFIX=qtforharmony_sdk -DAVOGADRO_FULL_APP=AUTO",
  "cppFlags": "",
  "abiFilters": ["arm64-v8a"]
}

这里 QT_PREFIX=qtforharmony_sdk 是相对路径，CMake 里会把它解析成 harmony_pc/qtforharmony_sdk 的绝对路径，并校验 lib/cmake/Qt5/Qt5Config.cmake 是否存在。这一点是整个适配能跑起来的基础——QT_PREFIX 必须指向 Qt for Harmony SDK，否则 CMake 找不到 Qt5Config.cmake、Qt Widgets 和 QPA 平台插件。工程内置的是 Qt 5.15.12 for HarmonyOS（arm64-v8a，OHOS SDK 18）。

另一个关键参数是 AVOGADRO_FULL_APP，它决定了构建模式（这是这次适配的核心设计）：

模式 取值 编译什么 状态
SHELL AUTO / OFF（默认） 只编 avogadro_ohos_shell.cpp——一个自包含的 Qt Widgets 分子查看器，只链接 Qt5 Core/Gui/Widgets/Svg/Network/OpenGL，不依赖 avogadrolibs 源码 ✅ 可运行
FULL ON 把 Avogadro 的 Qt-free 核心（avogadro/core + avogadro/io）编进 libentry.so，用真实文件解析驱动查看器。需要 -DAVOGADRO_DEPS_PREFIX（Eigen3）+ 生成头文件 🚧 进行中

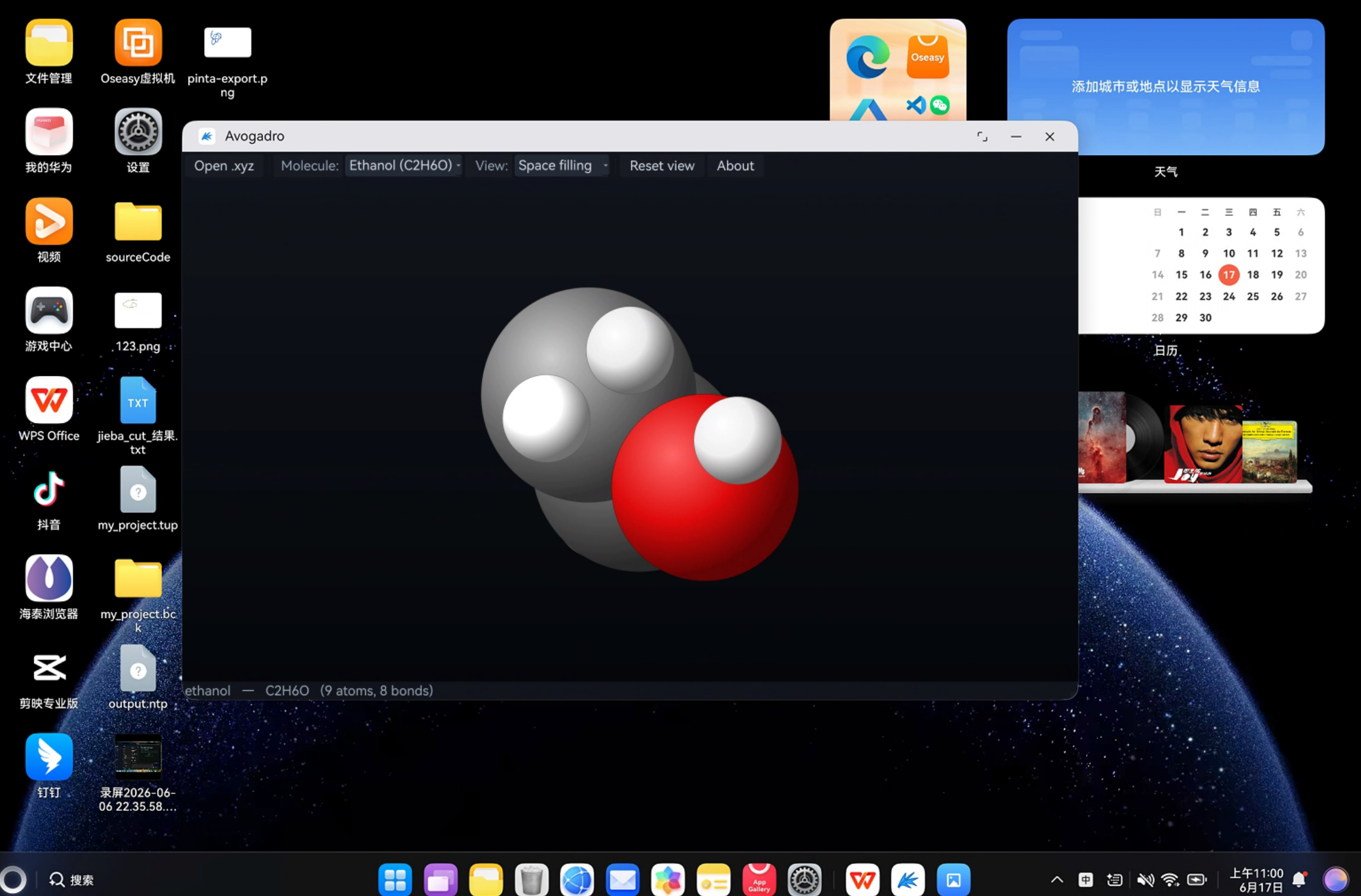

本次选择的第一阶段路线是：

  1. 不重写 ArkUI 主界面；
  2. 不一次性迁完整核心库和 OpenGL 渲染栈；
  3. 先用 Harmony Stage 工程承载 Qt Widgets；
  4. 用 C++ 写一个自包含的分子查看器 SHELL（CPU 渲染，绕过 OpenGL ES 移植）；
  5. 真机验证窗口、工具栏、分子三维显示、旋转、缩放、切换表示法；
  6. 再根据后续目标决定是否继续迁完整核心和 GLES 渲染。

这条路线适合快速验证 Qt 桌面工具在鸿蒙 PC 上的窗口、输入、构建、安装和运行链路。

在这里插入图片描述

四、鸿蒙工程壳：Stage Ability + XComponent + QPA → libentry.so

鸿蒙侧仍然是标准 Stage 工程。整条启动管线是这样串起来的：

HarmonyOS 启动 org.openchemistry.avogadro（EntryAbility）
  -> EntryAbility.onWindowStageCreate() 加载 pages/Index
  -> Index.ets 构建一个 XComponent（libraryname: plugins_platforms_qopenharmony）
  -> EntryAbility 调用 qpa.startQtApplication(this)
  -> QPA 插件在 XComponent 上创建 EGL/GLES 表面，并 dlopen() libentry.so
  -> 解析 libentry.so 导出的 extern "C" qtmain
  -> qtmain -> main() -> QApplication -> Avogadro 主窗口渲染进这个表面

Index.ets 里的核心就是一个 XComponent，它的 libraryname 指向 QPA 平台插件：

XComponent({
  id: this.windowId,
  type: XComponentType.NODE,
  libraryname: 'plugins_platforms_qopenharmony'
})
  .width('100%')
  .height('100%');

MyAbilityStage.ets 在工程启动时把 QPA 插件挂上去，并通过 onAcceptWant 返回主窗口实例 key：

onCreate(): void {
  qpa.attachAbilityStage(this);
}

onAcceptWant(want: Want): string {
  // 首次启动返回 avogadro_main_window
  ...
}

EntryAbility.ets 在窗口 stage 创建后，真正拉起 Qt 应用：

import qpa from 'libplugins_platforms_qopenharmony.so';

async onWindowStageCreate(windowStage: Window.WindowStage) {
  ...
  await this.launchParamSet();
  this.startQtApplication();
}

private startQtApplication() {
  qpa.startQtApplication(this);   // QPA 插件随后 dlopen libentry.so 并调用 qtmain
}

native 侧的 CMakeLists.txt 把入口编译成 entry（即 libentry.so）。SHELL 模式下只编一个源文件：

add_library(entry SHARED
    "${CMAKE_CURRENT_SOURCE_DIR}/avogadro_ohos_shell.cpp")

target_compile_features(entry PRIVATE cxx_std_17)
target_compile_definitions(entry PRIVATE
    APP_NAME="Avogadro"
    OPENHARMONY
    NAPI_DISABLE_CPP_EXCEPTIONS)
set_target_properties(entry PROPERTIES BUILD_RPATH "$ORIGIN")

target_link_libraries(entry PRIVATE
    Qt5::Core
    Qt5::Gui
    Qt5::Widgets
    Qt5::Svg
    Qt5::Network
    Qt5::OpenGL)

这里有一个踩过的坑写进了注释：链接 Qt5::Gui 会让 hvigor 的 collectAllLibs 把 Qt 的图片格式插件（qgif/qico/qjpeg/qsvg）一起打包，而 qsvg 插件又依赖 libQt5Svg.so，所以必须同时链接 Qt5::Svg，否则 QPA 插件加载 libentry.so 时会失败，真机上表现为白窗口。另外 QPA 平台插件本身是被 ArkTS 加载的，不需要在这里链接。

C++ 入口通过导出的 qtmain 被 QPA 插件调用：

int main(int argc, char** argv)
{
  QApplication app(argc, argv);
  app.setApplicationName(QStringLiteral("Avogadro"));
  app.setStyle(QStyleFactory::create(QStringLiteral("Fusion")));
  app.setStyleSheet(QLatin1String(kStyleSheet));   // Avogadro 风格深色主题
  auto* w = new MainWindow();
  w->show();
  return app.exec();
}

#if defined(Q_OS_OPENHARMONY)
// Qt OpenHarmony 平台插件 dlopen() libentry.so 后调用 "qtmain"
extern "C" int qtmain(int argc, char* argv[])
{
  return main(argc, argv);
}
#endif

五、SHELL 分子查看器：先做可运行的 MVP

完整核心库 + OpenGL 渲染栈的迁移不是第一阶段目标。为了先把真机可用链路跑通，这次实现了一个自包含的 Qt Widgets 分子查看器 avogadro_ohos_shell.cpp。

它的主窗口 MainWindow 是一个标准 QMainWindow：顶部一条工具栏，中间一块自绘的分子画布 MoleculeView（继承 QWidget），底部一个状态栏。

当前 SHELL 查看器的能力包括：

  • 内置 5 种分子：水 (H₂O)、甲烷 (CH₄)、氨 (NH₃)、乙醇 (C₂H₆O)、苯 (C₆H₆)；
  • 三种表示法：球棍（Ball and stick）、空间填充（Space filling）、线框（Wireframe）；
  • CPK / Jmol 元素配色、按共价半径定球大小、基于距离的化学键自动识别（bond perception）；
  • 拖拽旋转、滚轮缩放、Reset view 复位视角；
  • 画家算法的深度排序 + 雾化（远处变暗），让三维层次更自然；
  • 打开 .xyz 文件（QFileDialog，真机上后续可接 OHOS 文件选择器）；
  • 状态栏显示分子式 + 原子数 + 键数。

画布的交互逻辑很直接——滚轮缩放、左键拖拽改 yaw/pitch，重绘时用 QMatrix4x4 做旋转再投影到屏幕：

void wheelEvent(QWheelEvent* e) override {
  const double steps = e->angleDelta().y() / 120.0;
  m_zoom *= std::pow(1.15, steps);
  m_zoom = qBound(0.2, m_zoom, 8.0);
  update();
}

void mouseMoveEvent(QMouseEvent* e) override {
  if (!m_dragging) return;
  const QPoint d = e->pos() - m_last;
  m_last = e->pos();
  m_yaw   += d.x() * 0.01;
  m_pitch += d.y() * 0.01;
  m_pitch  = qBound(-M_PI / 2 + 0.01, m_pitch, M_PI / 2 - 0.01);
  update();
}

工具栏里两个下拉框分别切换“当前分子”和“表示法”：

m_repCombo->addItems({QStringLiteral("Ball and stick"),
                      QStringLiteral("Space filling"),
                      QStringLiteral("Wireframe")});

六、为什么先用 QPainter 做 CPU 渲染，而不是 OpenGL

这是 Avogadro 适配里最需要解释的一个决策。

原版 Avogadro 的三维渲染（avogadro/rendering）是桌面 OpenGL 4.0：GLSL #version 400、用 GLEW 加载函数、球用 impostor、gl_FragData / glBindFragDataLocation 等等。而 HarmonyOS 上只有 OpenGL ES 3.x / EGL / Vulkan，没有桌面 GL。直接把渲染层搬过来是跑不起来的，需要一次完整的 GL 4.0 → GLES 3.0 移植，已核实的“必改清单”包括：

  • sized internal format：texture2d.cpp / solidpipeline.cpp 用了无尺寸的 GL_DEPTH_COMPONENT / GL_RGB，GLES3 要求带尺寸的格式并匹配类型；
  • GLSL ES：#version 400 → #version 300 es，补 precision 限定符，把 gl_FragData / glBindFragDataLocation 换成 layout(location=) 输出；
  • 球 impostor 用了 gl_FragDepth（GLES3 合法，但会关掉 early-Z，需在目标 GPU 上实测）；圆柱是真三角网格，可原样移植；
  • glLineWidth > 1 在 GLES3 core 不支持，线框几何要么丢掉，要么用四边形画；
  • 丢掉 GLEW（glewInit），改用 OHOS NDK 的 EGL/GLES 头；
  • EGL context 是线程亲和的，所有 GL 调用要留在 XComponent 表面线程上。

为了先让应用跑起来、可演示，SHELL 直接绕开了这一整套：三维场景用 QPainter 在 CPU 上做深度排序光栅化（画家算法），所以这个 shell 不需要任何 OpenGL ES shader 移植就能在真机上交互运行。这是“先能跑、再优化”的典型取舍——OpenGL → GLES 的移植留给后续 Phase 3。

七、构建、安装和真机运行

本次工程路径：

/XM/ohos_avogadrolibs/harmony_pc

构建时需要指定 DevEco SDK 环境变量，否则可能遇到 hvigor / SDK 版本不匹配问题，例如：

(0 , hvigor_1.WithParamReplacement) is not a function

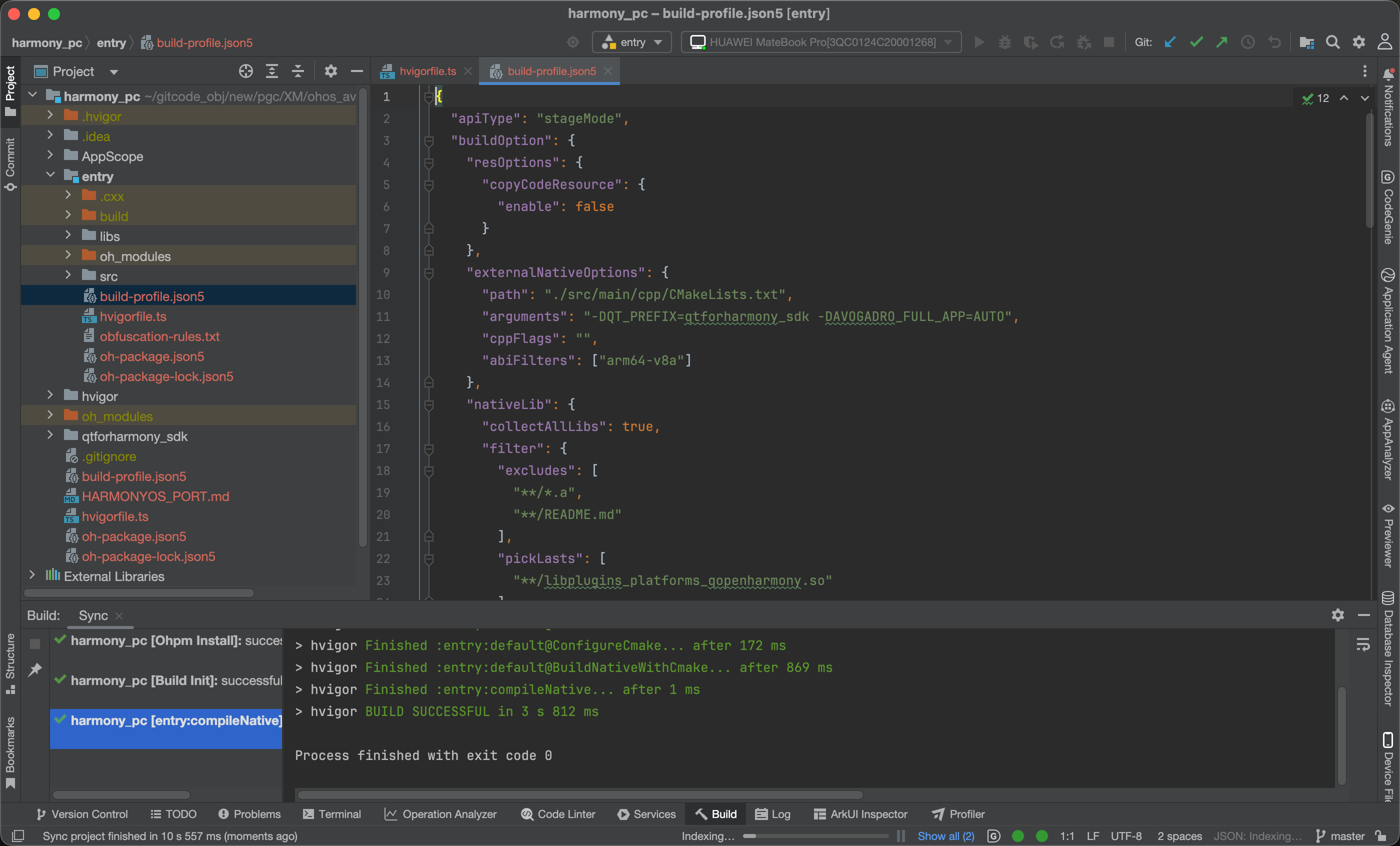

最终使用的构建命令是：

cd /XM/ohos_avogadrolibs/harmony_pc

env DEVECO_SDK_HOME=/Applications/DevEco-Studio.app/Contents/sdk \
OHOS_BASE_SDK_HOME=/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony \
/Applications/DevEco-Studio.app/Contents/tools/node/bin/node \
/Applications/DevEco-Studio.app/Contents/tools/hvigor/bin/hvigorw.js \
--mode module -p module=entry -p product=default assembleHap \
--analyze=normal --parallel --incremental --no-daemon --stacktrace

native 部分的 CMake 构建由 entry/build-profile.json5 → externalNativeOptions 驱动，会把 -DQT_PREFIX=qtforharmony_sdk -DAVOGADRO_FULL_APP=AUTO 传给 CMakeLists.txt，只编 arm64-v8a。

签名后的 HAP 路径：

harmony_pc/entry/build/default/outputs/default/entry-default-signed.hap

安装到真机：

/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/toolchains/hdc install -r \
/XM/ohos_avogadrolibs/harmony_pc/entry/build/default/outputs/default/entry-default-signed.hap

启动应用：

/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/toolchains/hdc shell aa start \
-b org.openchemistry.avogadro \
-a EntryAbility

强停应用：

/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/toolchains/hdc shell aa force-stop org.openchemistry.avogadro

查看安装信息（确认包名 / ABI / SDK 版本）：

/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/toolchains/hdc shell bm dump -n org.openchemistry.avogadro

关键输出应包含：

bundleName: org.openchemistry.avogadro
versionName: 2.0.0
cpuAbi:     arm64-v8a

在这里插入图片描述

八、真机验证流程

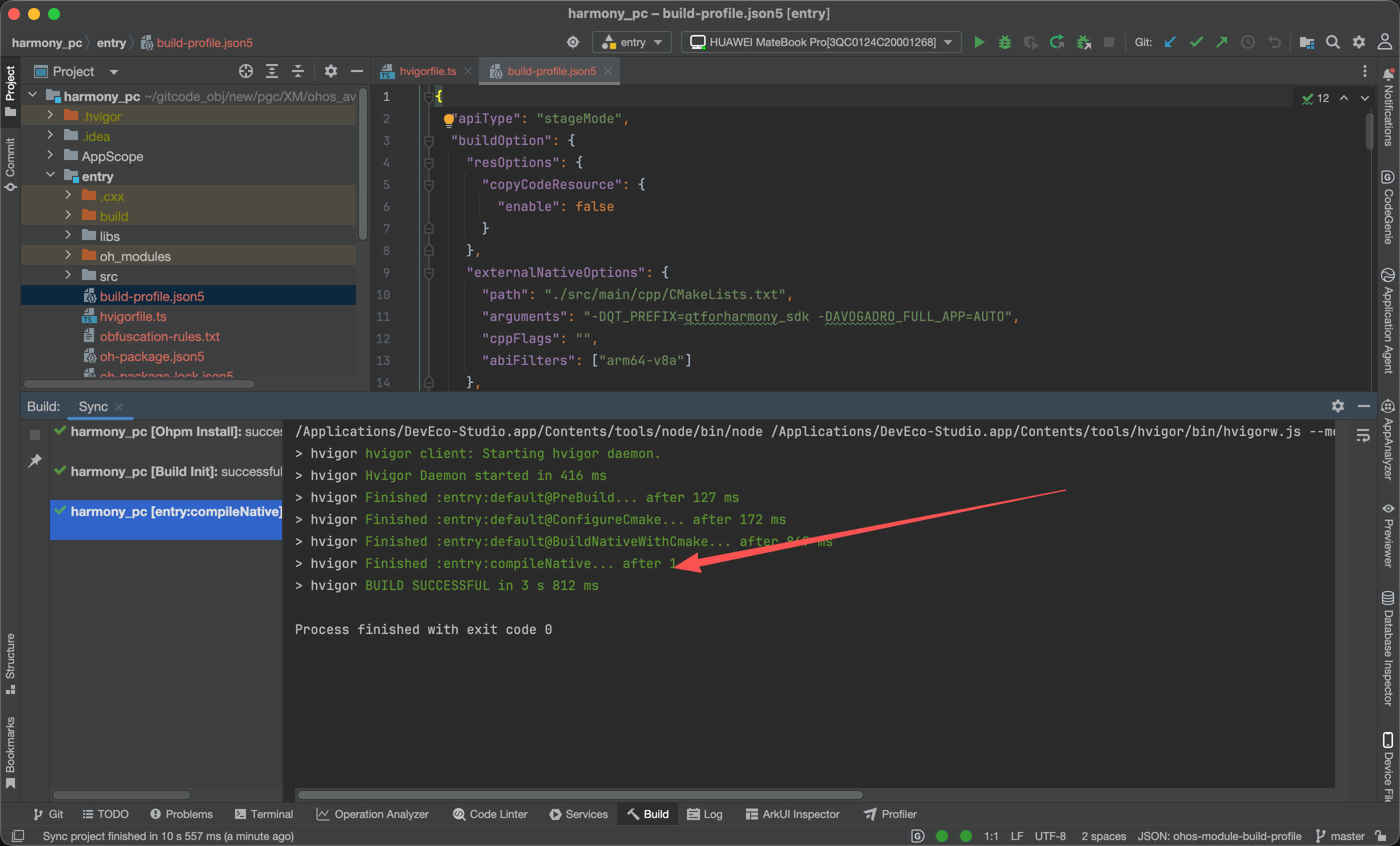

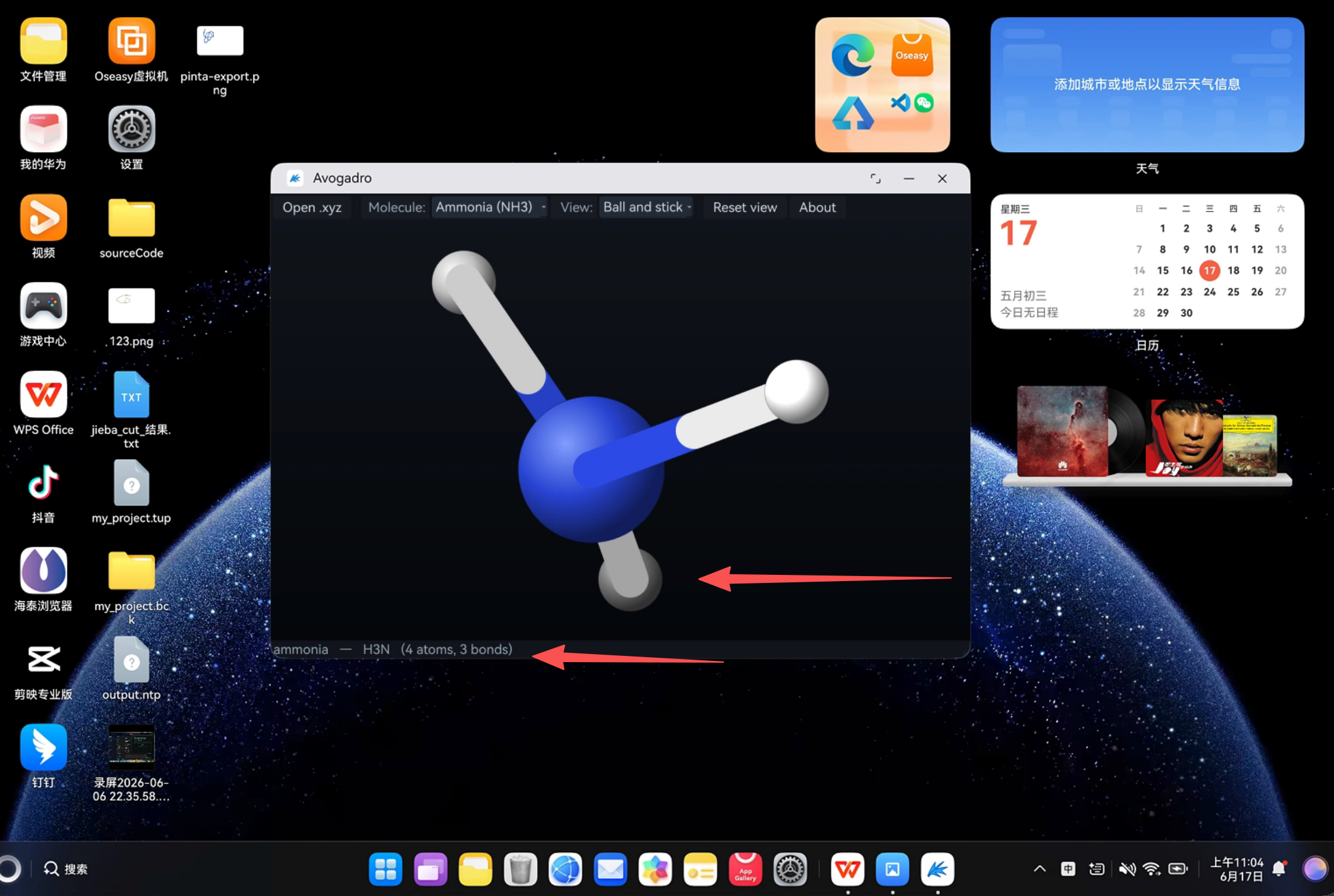

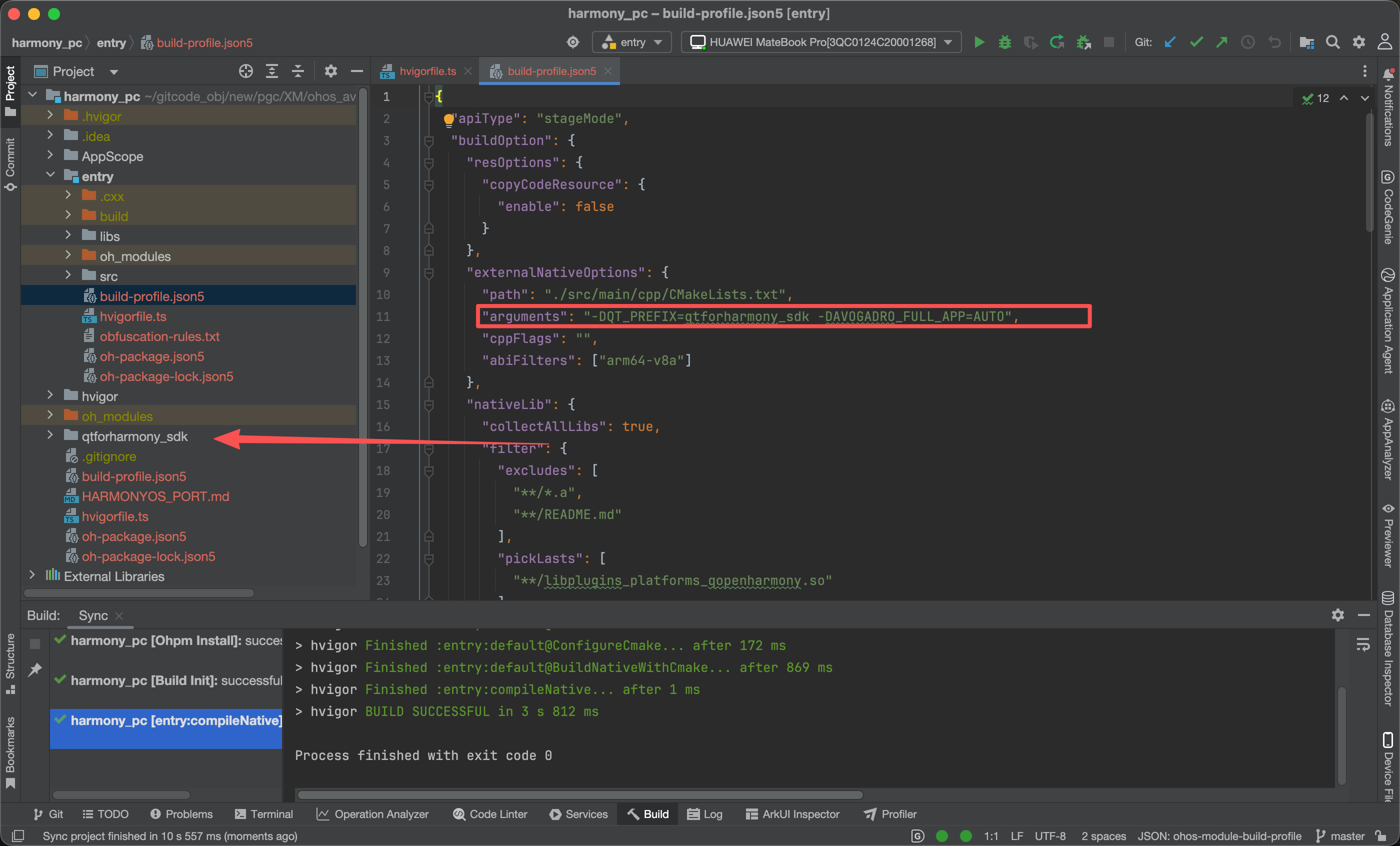

最终真机验证按下面这条路径走：

安装 HAP
-> 启动 Avogadro（aa start）
-> 默认加载乙醇（Ethanol）球棍模型
-> 用 "Molecule:" 下拉框切换到苯（Benzene）等其他分子
-> 用 "View:" 下拉框切换 Ball and stick / Space filling / Wireframe
-> 鼠标拖拽旋转、滚轮缩放
-> 观察底部状态栏的分子式 + 原子数 + 键数
-> Reset view 复位

切换表示法和切换分子是验证“工具栏交互 + 重绘”是否正常的最直接方式；旋转和缩放则验证鼠标 / 滚轮事件是否正确传到了 Qt 窗口。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

九、当前版本边界和后续方向

这次适配完成的是 Avogadro 在鸿蒙 PC 真机上的第一阶段可运行版本（SHELL）。它已经解决了几个关键问题：

  • HarmonyOS Stage 工程接入；
  • 工程自带 Qt for Harmony SDK（Qt 5.15.12 / arm64-v8a）接入；
  • ArkTS → XComponent → QPA → libentry.so → qtmain 的完整启动管线；
  • Qt Widgets native 应用启动与窗口显示；
  • 链接 Qt5::Svg 解决 qsvg 插件依赖导致的白窗口问题；
  • Avogadro 包名和应用信息替换；
  • HAP 构建、签名、安装；
  • 真机三维分子显示、拖拽旋转、滚轮缩放、表示法切换、分子切换；
  • 用 CPU QPainter 渲染绕开 OpenGL ES 移植，先把应用跑起来。

后续方向（roadmap）：

  • Phase 2 — 接入可移植核心（-DAVOGADRO_FULL_APP=ON）：把 avogadro/core + avogadro/io 编进 libentry.so，用 FileFormatManager 加载真实 XYZ / CJSON / CML / PDB 文件替换内置分子。前提是为 arm64-ohos 提供 Eigen3（-DAVOGADRO_DEPS_PREFIX），并产出源码 include 的生成头文件（*export.h、avogadro/core/version.h、元素 / 空间群数据表）。
  • Phase 3 — 渲染移植（OpenGL 4.0 → OpenGL ES 3.0）：按第六节的“必改清单”把 avogadro/rendering 移到 GLES3 / GLSL-ES，换用 EGL/GLES，丢掉 GLEW。
  • Phase 4 — 原生外壳（可选）：长期可考虑彻底脱 Qt，把移植后的 GLES 渲染器直接挂进 ArkUI 的 XComponent（NAPI），用 ArkTS 工具栏 + DocumentViewPicker 文件选择器，做出更原生的鸿蒙体验。

十、总结

这次 Avogadro 适配不是一次简单的套壳，也不是 Electron 项目的资源搬运。它更接近一次 Qt 桌面工具在鸿蒙 PC 上的 native 运行验证，而且因为 Avogadro 自带一套桌面 OpenGL 渲染栈，它比一般 Qt Widgets 工具更能体现“鸿蒙没有桌面 GL”这个现实约束下的工程取舍。

整个过程可以概括为：

识别原项目技术栈（Qt Widgets + 可移植核心 + 桌面 OpenGL）
-> 新增 harmony_pc Stage 工程，上游源码保持不动
-> CMake 接入工程自带 Qt for Harmony SDK（Core/Gui/Widgets/Svg/Network/OpenGL）
-> 设计 SHELL / FULL 双模式，先编可运行的 SHELL
-> 用 QPainter CPU 渲染绕开 OpenGL ES 移植
-> 替换包名和应用信息
-> 构建签名 HAP
-> 安装到鸿蒙 PC 真机验证三维分子显示与交互

最终结果是，一个以 org.openchemistry.avogadro 为包名的 Avogadro Harmony PC 应用，可以在真机上加载内置分子、以球棍 / 空间填充 / 线框三种方式三维显示，并支持拖拽旋转和滚轮缩放。虽然它还不是完整上游 Avogadro（核心库与 OpenGL 渲染栈仍在迁移中），但已经具备了第一阶段可运行、可演示、可继续扩展的基础。
