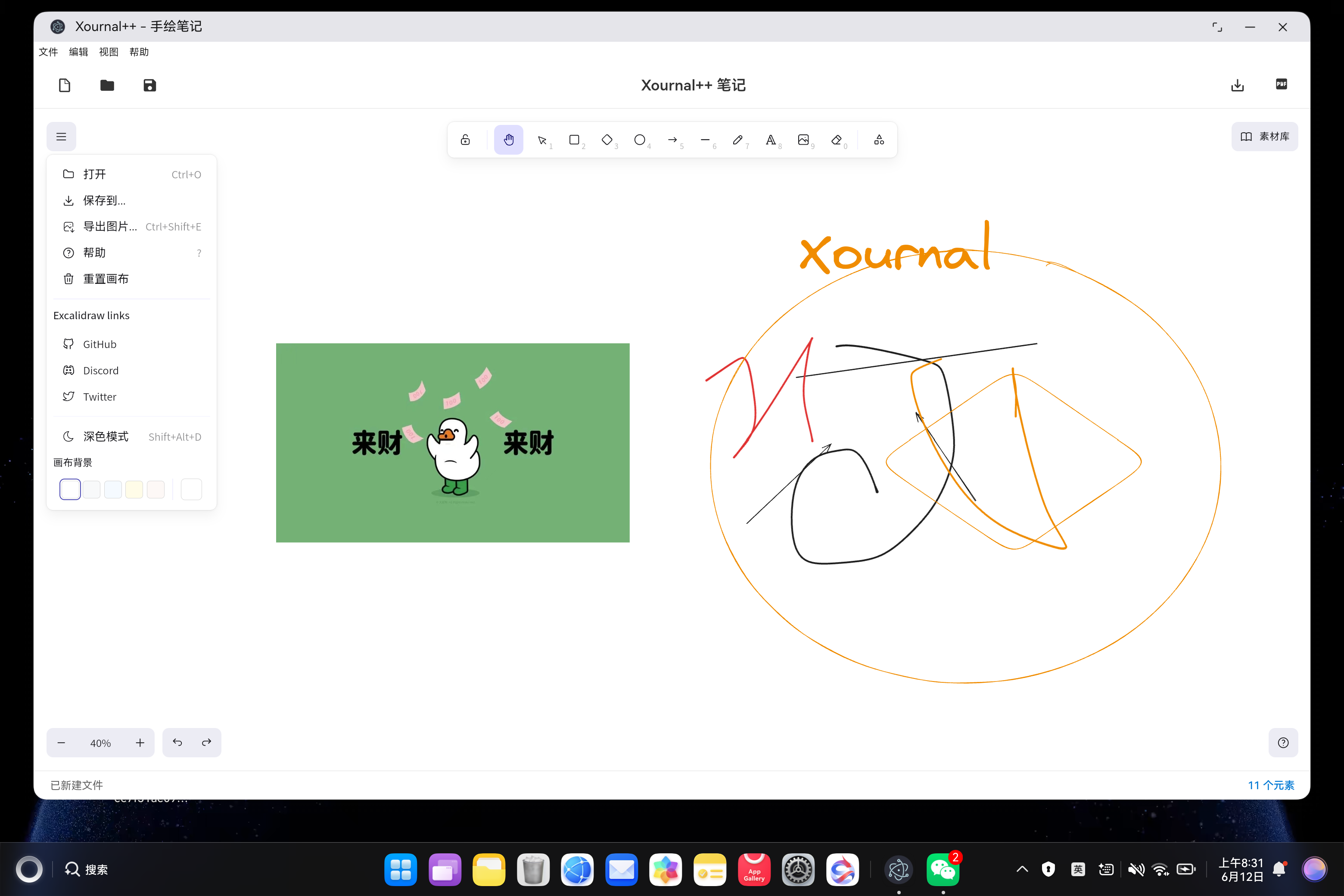

项目简介

Xournal++ 是 Linux 平台知名的开源手绘笔记应用，支持自由绘制、形状工具、文本编辑、素材库、导出等功能。本项目将其从 Linux 应用迁移到鸿蒙平台，采用 Electron 核心功能 + 鸿蒙壳工程 的架构模式，基于 Excalidraw 手绘引擎实现。

欢迎加入开源鸿蒙 PC 社区：https://harmonypc.csdn.net/

欢迎在 PC 社区平台申请新建项目：https://atomgit.com/OpenHarmonyPCDeveloper

AtomGit 仓库地址：https://atomgit.com/OpenHarmonyPCDeveloper/ohos_xournal_electron

核心功能

• ✏️ 自由绘制（铅笔工具，支持压感手绘，流畅自然）
• 🔷 形状工具（矩形、圆形、菱形、箭头、线条，智能吸附）
• 📝 文本编辑（插入文本框，支持富文本编辑）
• 🎨 颜色选择（描边/背景/填充颜色，预设调色板）
• 🔒 锁定/解锁（锁定元素防止误操作）
• 🔗 链接功能（为元素添加超链接）
• 📚 素材库（保存常用元素，快速复用，全中文界面）
• 🗑️ 橡皮擦（擦除不需要的内容）
• ↩️ 撤销/重做（Ctrl+Z/Y，无限历史）
• 💾 文件操作（新建/打开/保存 .excalidraw 格式）

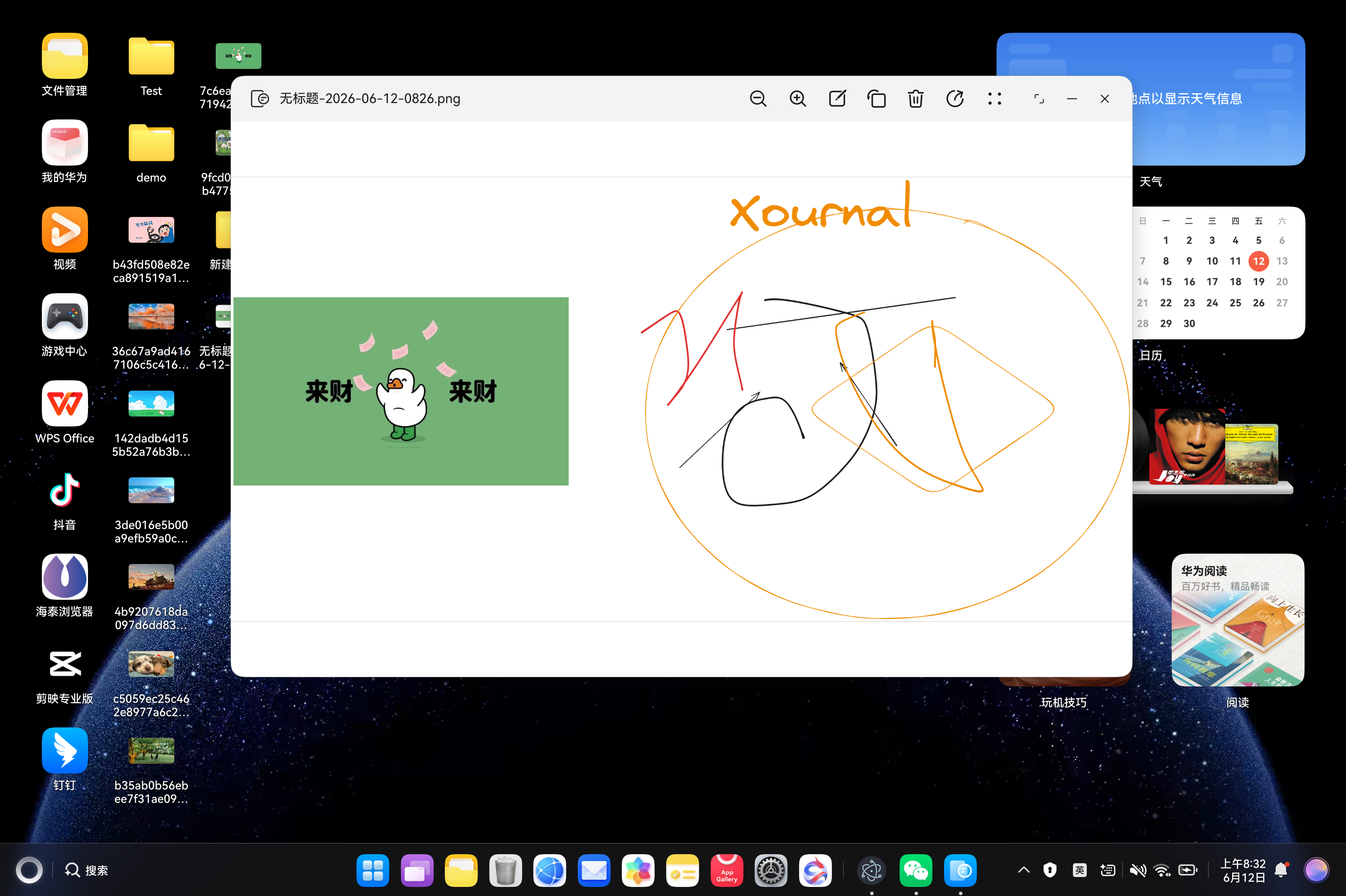

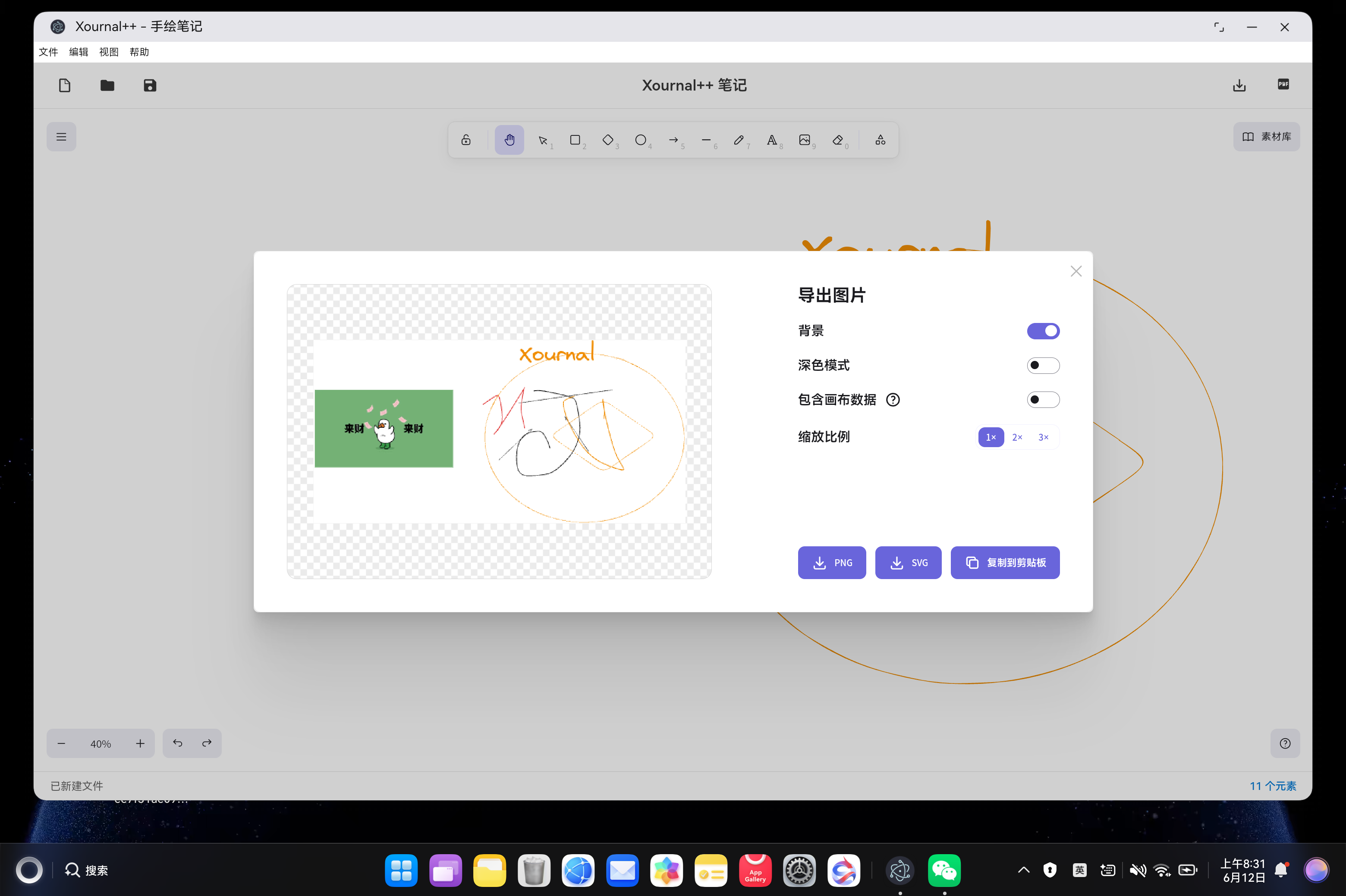

• 🖼️ 导出 PNG（导出画布为 PNG 图片）
• 🌐 **全中文 **UI（Library→素材库，Help→帮助，完整中文化）

一、技术架构

1.1 原始架构（Linux Desktop）

Xournal++ (C++/GTK Linux Desktop)
├── UI 渲染：GTK+ 3 Widget
├── 画布引擎：Cairo 2D 图形库
├── 笔迹处理：自定义压感算法
└── 文件系统：GIO/GFile

1.2 目标架构（鸿蒙 Electron）

鸿蒙壳工程 (ArkTS)
└── web_engine 模块 (XComponent WebView)
    └── Electron 应用 (HTML/CSS/JavaScript)
        ├── main.js - Electron 主进程
        ├── renderer.js - 渲染进程（核心逻辑）
        ├── index.html - UI 界面
        ├── package.json - 项目配置
        └── styles/
            └── xournal.css - 样式文件

1.3 架构优势

• 跨平台：Electron 代码可在 Windows/macOS/Linux 复用
• 快速开发：Web 技术栈，开发效率高
• 易于维护：UI 和业务逻辑分离
• 鸿蒙兼容：通过 WebView 桥接，避开 Native 兼容问题
• Excalidraw 引擎：成熟的手绘引擎，开箱即用

二、环境准备

2.1 开发环境要求

• 操作系统：Windows 10
• 开发工具：DevEco Studio（鸿蒙官方 IDE）
• HarmonyOS SDK：API 15+
• Node.js：v20+（Electron 依赖）

2.2 项目结构

ohos_hap/
└── web_engine/                   # 鸿蒙 web_engine 模块
    └── src/main/resources/
        └── resfile/resources/app/  # 部署目录
            ├── main.js           # Electron 主进程
            ├── renderer.js       # 渲染进程（核心逻辑）
            ├── index.html        # UI 界面
            └── styles/
                └── xournal.css   # 样式文件
└── build-profile.json5           # 鸿蒙构建配置

三、核心适配流程

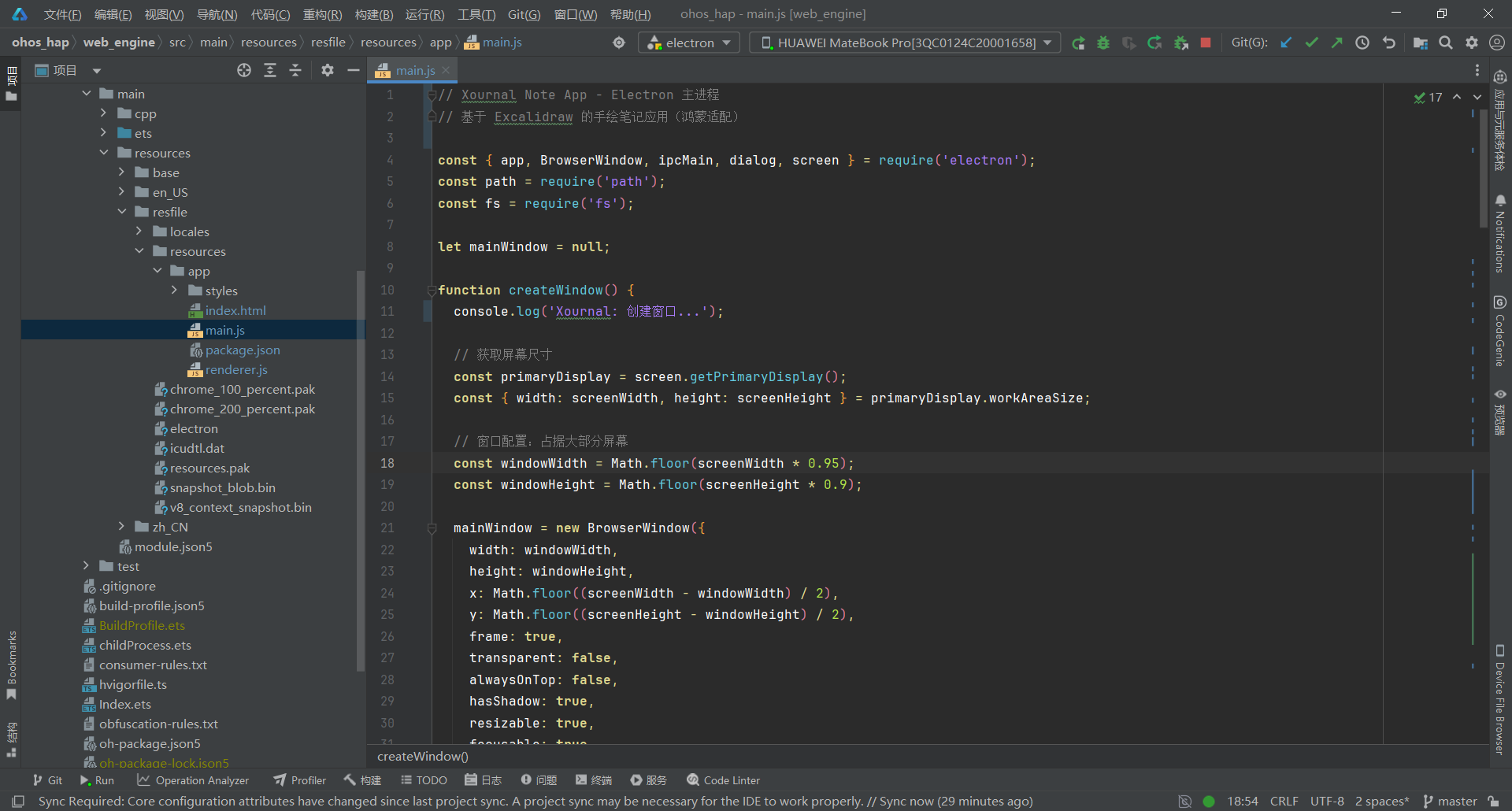

3.1 第一步：创建 Electron 主进程（main.js）

文件：web_engine/src/main/resources/resfile/resources/app/main.js

// Xournal Note App - Electron 主进程
// 基于 Excalidraw 的手绘笔记应用（鸿蒙适配）

const { app, BrowserWindow, ipcMain, dialog, screen } = require('electron');
const path = require('path');
const fs = require('fs');

let mainWindow = null;

function createWindow() {
  console.log('Xournal: 创建窗口...');

  // 获取屏幕尺寸
  const primaryDisplay = screen.getPrimaryDisplay();
  const { width: screenWidth, height: screenHeight } = primaryDisplay.workAreaSize;

  // 窗口配置：占据大部分屏幕
  const windowWidth = Math.floor(screenWidth * 0.95);
  const windowHeight = Math.floor(screenHeight * 0.9);

  mainWindow = new BrowserWindow({
    width: windowWidth,
    height: windowHeight,
    x: Math.floor((screenWidth - windowWidth) / 2),
    y: Math.floor((screenHeight - windowHeight) / 2),
    frame: true,
    transparent: false,
    alwaysOnTop: false,
    hasShadow: true,
    resizable: true,
    focusable: true,
    webPreferences: {
      nodeIntegration: true,
      contextIsolation: false,
      backgroundThrottling: false
    }
  });

  console.log('Xournal: 正在加载 index.html:', path.join(__dirname, 'index.html'));
  mainWindow.loadFile(path.join(__dirname, 'index.html'));

  console.log('Xournal: 窗口创建成功，尺寸:', windowWidth, 'x', windowHeight);

  mainWindow.on('closed', () => {
    console.log('Xournal: 窗口已关闭');
    mainWindow = null;
  });

  mainWindow.webContents.on('did-finish-load', () => {
    console.log('Xournal: 页面加载成功');
  });

  mainWindow.webContents.on('did-fail-load', (event, errorCode, errorDescription) => {
    console.error('Xournal: 页面加载失败:', errorCode, errorDescription);
  });

  setupIpcHandlers();
}

function setupIpcHandlers() {
  console.log('Xournal: 设置 IPC 处理器');

  // 打开文件对话框
  ipcMain.handle('open-file-dialog', async () => {
    const result = await dialog.showOpenDialog(mainWindow, {
      properties: ['openFile'],
      filters: [
        { name: 'Excalidraw Files', extensions: ['excalidraw'] },
        { name: 'All Files', extensions: ['*'] }
      ]
    });

    if (!result.canceled && result.filePaths.length > 0) {
      return result.filePaths[0];
    }
    return null;
  });

  // 保存文件对话框
  ipcMain.handle('save-file-dialog', async (event, defaultPath) => {
    const result = await dialog.showSaveDialog(mainWindow, {
      defaultPath: defaultPath || 'untitled.excalidraw',
      filters: [
        { name: 'Excalidraw Files', extensions: ['excalidraw'] },
        { name: 'All Files', extensions: ['*'] }
      ]
    });

    return result.filePath;
  });

  // 读取文件
  ipcMain.handle('read-file', async (event, filePath) => {
    try {
      const data = fs.readFileSync(filePath, 'utf8');
      return JSON.parse(data);
    } catch (error) {
      console.error('Xournal: 读取文件失败:', error);
      return null;
    }
  });

  // 写入文件
  ipcMain.handle('write-file', async (event, filePath, data) => {
    try {
      fs.writeFileSync(filePath, JSON.stringify(data, null, 2), 'utf8');
      return true;
    } catch (error) {
      console.error('Xournal: 写入文件失败:', error);
      return false;
    }
  });

  // 导出为 PNG
  ipcMain.handle('export-png-dialog', async () => {
    const result = await dialog.showSaveDialog(mainWindow, {
      defaultPath: 'export.png',
      filters: [
        { name: 'PNG 图像', extensions: ['png'] }
      ]
    });

    return result.filePath;
  });

  // 导出为 PDF
  ipcMain.handle('export-pdf-dialog', async () => {
    const result = await dialog.showSaveDialog(mainWindow, {
      defaultPath: 'export.pdf',
      filters: [
        { name: 'PDF 文档', extensions: ['pdf'] }
      ]
    });

    return result.filePath;
  });
}

app.whenReady().then(() => {
  createWindow();
  console.log('Xournal 手绘笔记应用已启动');
});

app.on('window-all-closed', () => {
  if (process.platform !== 'darwin') {
    app.quit();
  }
});

app.on('activate', () => {
  if (BrowserWindow.getAllWindows().length === 0) {
    createWindow();
  }
});

关键要点：

• 窗口尺寸动态计算（屏幕 95% 宽度 × 90% 高度）
• 提供 5 个核心 IPC 接口：文件打开、文件保存、文件读写、PNG 导出、PDF 导出
• 支持 .excalidraw 格式（JSON 结构）
• fs.readFileSync/WriteSync 实现文件持久化
• 全中文日志输出，便于调试

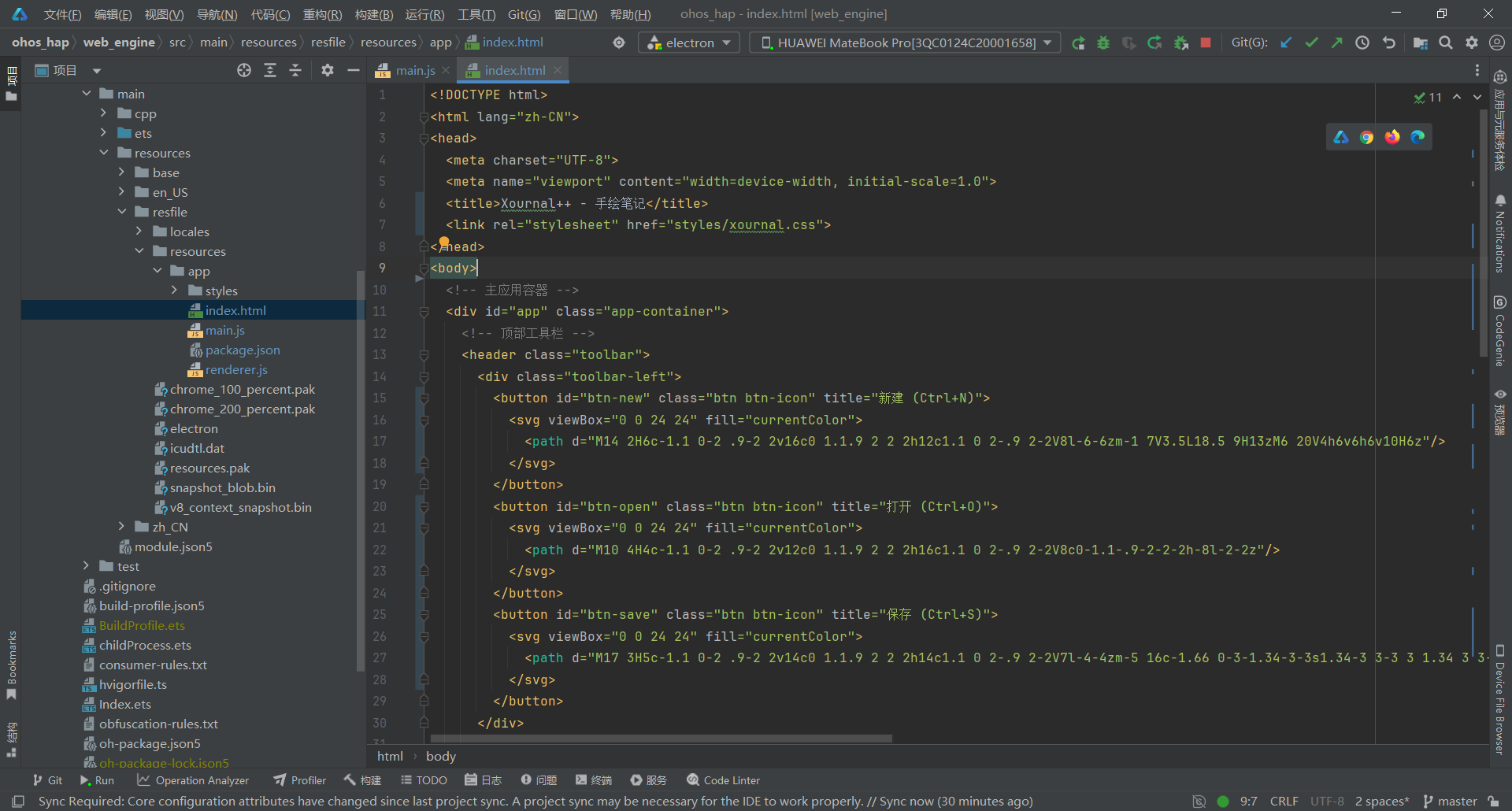

3.2 第二步：设计专业笔记 UI（index.html）

文件：web_engine/src/main/resources/resfile/resources/app/index.html

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Xournal++ - 手绘笔记</title>
  <link rel="stylesheet" href="styles/xournal.css">
</head>
<body>
  <!-- 主应用容器 -->
  <div id="app" class="app-container">
    <!-- 顶部工具栏 -->
    <header class="toolbar">
      <div class="toolbar-left">
        <button id="btn-new" class="btn btn-icon" title="新建 (Ctrl+N)">
          <svg viewBox="0 0 24 24" fill="currentColor">
            <path d="M14 2H6c-1.1 0-2 .9-2 2v16c0 1.1.9 2 2 2h12c1.1 0 2-.9 2-2V8l-6-6zm-1 7V3.5L18.5 9H13zM6 20V4h6v6h6v10H6z"/>
          </svg>
        </button>
        <button id="btn-open" class="btn btn-icon" title="打开 (Ctrl+O)">
          <svg viewBox="0 0 24 24" fill="currentColor">
            <path d="M10 4H4c-1.1 0-2 .9-2 2v12c0 1.1.9 2 2 2h16c1.1 0 2-.9 2-2V8c0-1.1-.9-2-2-2h-8l-2-2z"/>
          </svg>
        </button>
        <button id="btn-save" class="btn btn-icon" title="保存 (Ctrl+S)">
          <svg viewBox="0 0 24 24" fill="currentColor">
            <path d="M17 3H5c-1.1 0-2 .9-2 2v14c0 1.1.9 2 2 2h14c1.1 0 2-.9 2-2V7l-4-4zm-5 16c-1.66 0-3-1.34-3-3s1.34-3 3-3 3 1.34 3 3-1.34 3-3 3zm3-10H5V5h10v4z"/>
          </svg>
        </button>
      </div>

      <div class="toolbar-center">
        <h1 class="app-title">Xournal++ 笔记</h1>
      </div>

      <div class="toolbar-right">
        <button id="btn-export-png" class="btn btn-icon" title="导出 PNG">
          <svg viewBox="0 0 24 24" fill="currentColor">
            <path d="M19 12v7H5v-7H3v7c0 1.1.9 2 2 2h14c1.1 0 2-.9 2-2v-7h-2zm-6 .67l2.59-2.58L17 11.5l-5 5-5-5 1.41-1.41L11 12.67V3h2v9.67z"/>
          </svg>
        </button>
        <button id="btn-export-pdf" class="btn btn-icon" title="导出 PDF">
          <svg viewBox="0 0 24 24" fill="currentColor">
            <path d="M20 2H8c-1.1 0-2 .9-2 2v12c0 1.1.9 2 2 2h12c1.1 0 2-.9 2-2V4c0-1.1-.9-2-2-2zm-8.5 7.5c0 .83-.67 1.5-1.5 1.5H9v2H7.5V7H10c.83 0 1.5.67 1.5 1.5v1zm5 2c0 .83-.67 1.5-1.5 1.5h-2.5V7H15c.83 0 1.5.67 1.5 1.5v3zm4-3H19v1h1.5V11H19v2h-1.5V7h3v1.5zM9 9.5h1v-1H9v1zM14 9.5h1v-2h-1v2z"/>
          </svg>
        </button>
      </div>
    </header>

    <!-- 主内容区 - Excalidraw 画布 -->
    <main class="main-content">
      <div id="excalidraw-root"></div>
    </main>

    <!-- 底部状态栏 -->
    <footer class="status-bar">
      <span id="status-text">就绪 - 开始手绘笔记</span>
      <span id="element-count">0 个元素</span>
    </footer>
  </div>

  <!-- 引入 React 和 Excalidraw（本地化版本，避免网络依赖） -->
  <!-- 开发阶段使用 CDN，生产环境需下载到本地 -->
  <script src="https://unpkg.com/react@18.2.0/umd/react.production.min.js" crossorigin></script>
  <script src="https://unpkg.com/react-dom@18.2.0/umd/react-dom.production.min.js" crossorigin></script>
  <script src="https://unpkg.com/@excalidraw/excalidraw@0.17.6/dist/excalidraw.production.min.js" crossorigin></script>

  <!-- 引入渲染进程脚本 -->
  <script src="renderer.js"></script>
</body>
</html>

关键要点：

• 单栏式布局（顶部工具栏 + 画布容器 + 底部状态栏）
• Material Design SVG 图标系统（新建/打开/保存/导出）
• 工具栏包含：文件操作（新建/打开/保存）+ 导出功能（PNG/PDF）
• Excalidraw 画布容器（#excalidraw-root）
• 状态栏显示元素数量和实时状态

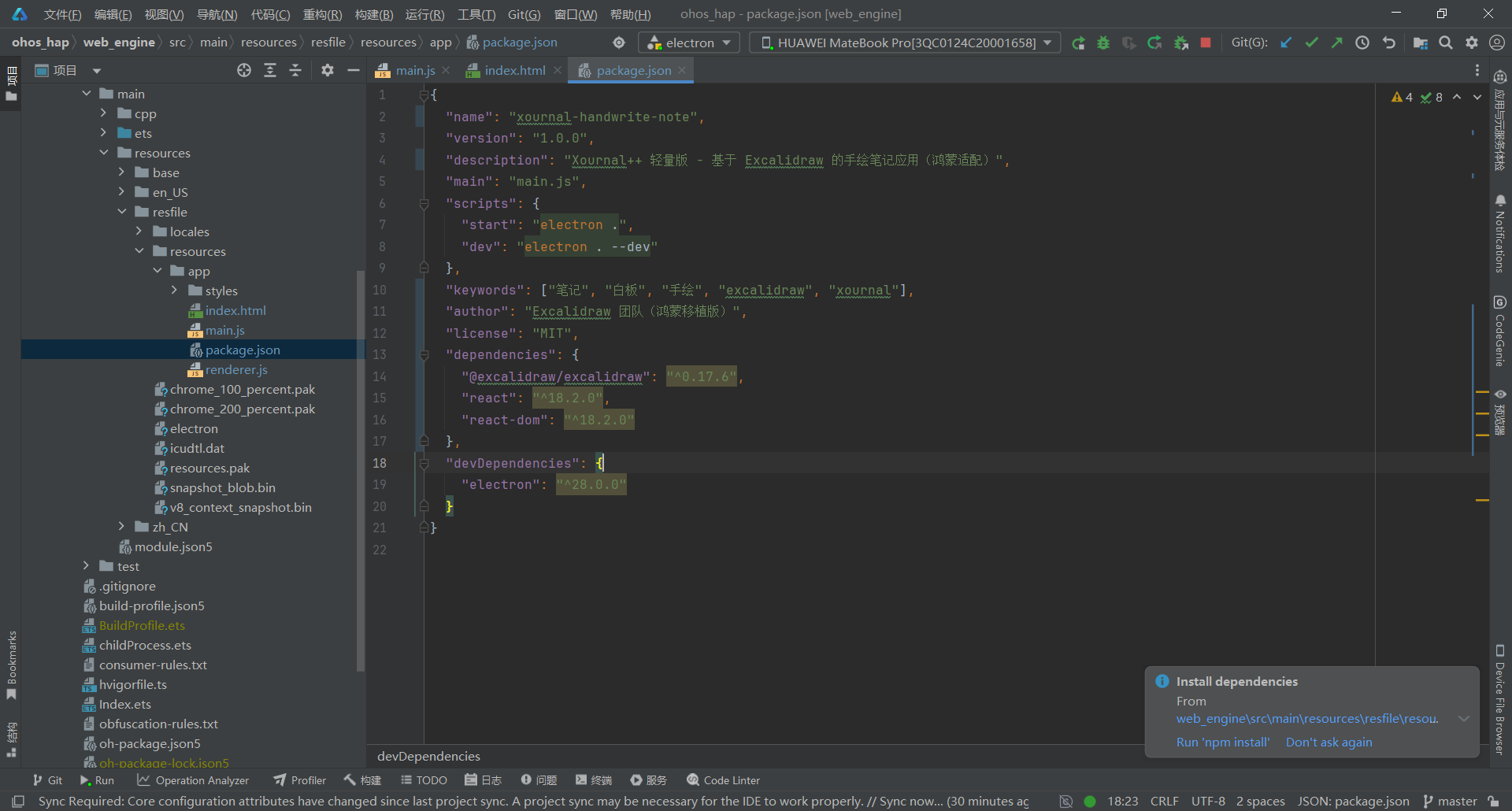

3.3 第三步：配置项目元信息（package.json）

文件：web_engine/src/main/resources/resfile/resources/app/package.json

{
  "name": "xournal-handwrite-note",
  "version": "1.0.0",
  "description": "Xournal++ 轻量版 - 基于 Excalidraw 的手绘笔记应用（鸿蒙适配）",
  "main": "main.js",
  "scripts": {
    "start": "electron .",
    "dev": "electron . --dev"
  },
  "keywords": ["笔记", "白板", "手绘", "excalidraw", "xournal"],
  "author": "Excalidraw 团队（鸿蒙移植版）",
  "license": "MIT",
  "dependencies": {
    "@excalidraw/excalidraw": "^0.17.6",
    "react": "^18.2.0",
    "react-dom": "^18.2.0"
  },
  "devDependencies": {
    "electron": "^28.0.0"
  }
}

关键要点：

• main** 入口**：指定 main.js 为 Electron 主进程入口文件
• scripts 脚本：start 启动生产模式，dev 启动开发模式（带调试参数）
• license 协议：MIT（与 Excalidraw 保持一致）
• electron 版本：^28.0.0（兼容鸿蒙 ArkWeb 的 Electron 版本）
• keywords：包含笔记、白板、手绘、excalidraw 等中文搜索关键词
• dependencies：React 18.2.0 + Excalidraw 0.17.6

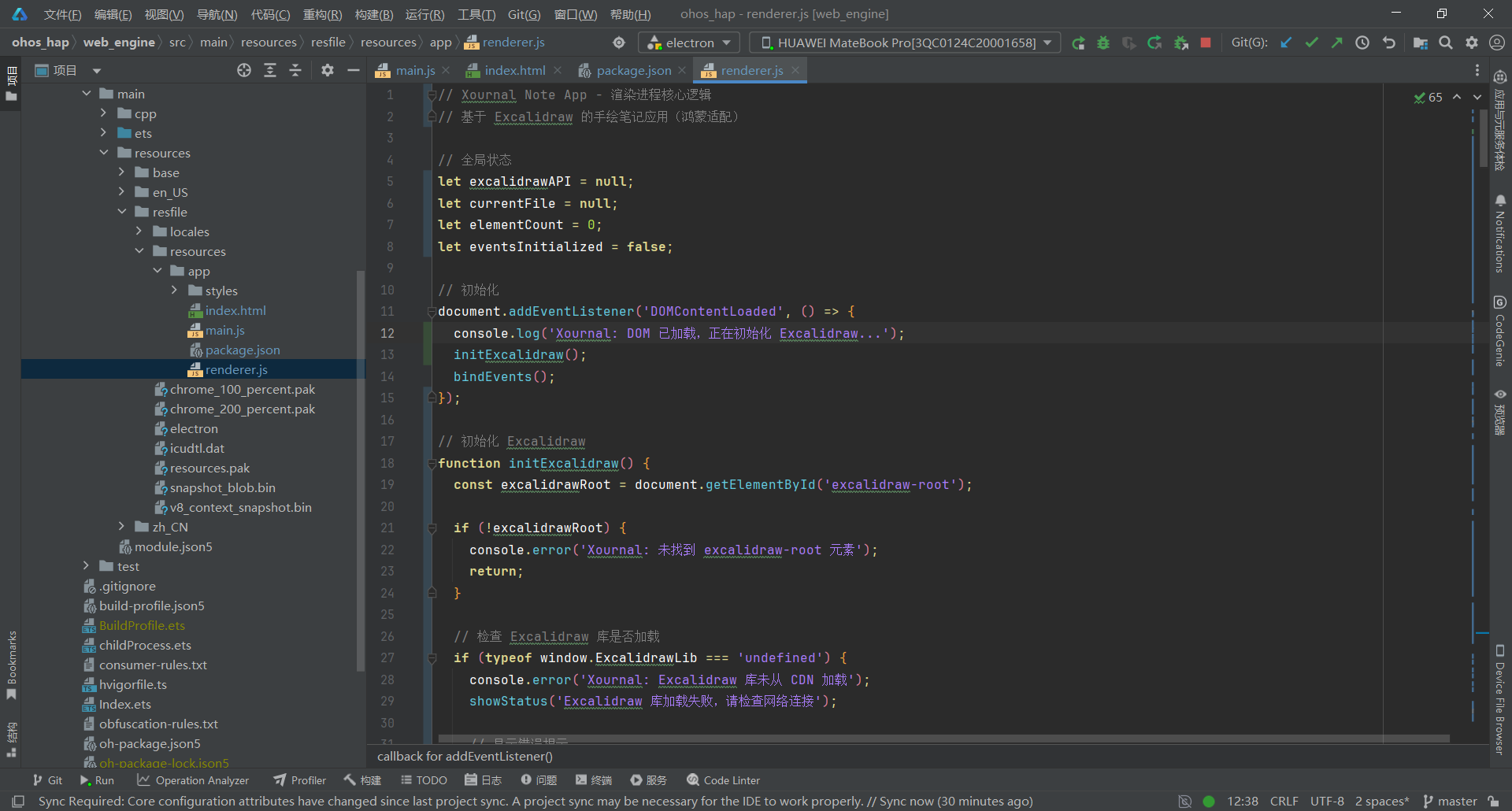

3.4 第四步：实现渲染进程核心逻辑（renderer.js）

文件：web_engine/src/main/resources/resfile/resources/app/renderer.js

// Xournal Note App - 渲染进程核心逻辑
// 基于 Excalidraw 的手绘笔记应用（鸿蒙适配）

// 全局状态
let excalidrawAPI = null;
let currentFile = null;
let elementCount = 0;
let eventsInitialized = false;

// 初始化
document.addEventListener('DOMContentLoaded', () => {
  console.log('Xournal: DOM 已加载，正在初始化 Excalidraw...');
  initExcalidraw();
  bindEvents();
});

// 初始化 Excalidraw
function initExcalidraw() {
  const excalidrawRoot = document.getElementById('excalidraw-root');

  if (!excalidrawRoot) {
    console.error('Xournal: 未找到 excalidraw-root 元素');
    return;
  }

  // 检查 Excalidraw 库是否加载
  if (typeof window.ExcalidrawLib === 'undefined') {
    console.error('Xournal: Excalidraw 库未从 CDN 加载');
    showStatus('Excalidraw 库加载失败，请检查网络连接');

    // 显示错误提示
    excalidrawRoot.innerHTML = `
      <div style="display: flex; flex-direction: column; align-items: center; justify-content: center; height: 100%; color: #666;">
        <svg width="80" height="80" viewBox="0 0 24 24" fill="#999">
          <path d="M12 2C6.48 2 2 6.48 2 12s4.48 10 10 10 10-4.48 10-10S17.52 2 12 2zm1 15h-2v-2h2v2zm0-4h-2V7h2v6z"/>
        </svg>
        <p style="margin-top: 16px; font-size: 16px;">Excalidraw 库加载失败</p>
        <p style="margin-top: 8px; font-size: 13px; color: #999;">请检查网络连接后刷新页面</p>
      </div>
    `;
    return;
  }

  const { Excalidraw } = window.ExcalidrawLib;

  console.log('Xournal: ExcalidrawLib 已加载，版本:', window.ExcalidrawLib.version || '未知');

  // 创建 React 组件
  const ExcalidrawApp = () => {
    const excalidrawWrapper = React.useRef(null);
    const apiRef = React.useRef(null);

    React.useEffect(() => {
      if (excalidrawWrapper.current && !apiRef.current) {
        console.log('Xournal: 正在渲染 Excalidraw 组件...');

        const excalidrawElement = React.createElement(Excalidraw, {
          langCode: 'zh-CN',
          UIOptions: {
            canvasActions: {
              export: { saveFileToDisk: true }
            }
          },
          initialData: {
            elements: [],
            appState: {
              viewModeEnabled: false,
              zenModeEnabled: false,
              gridModeEnabled: true,
              theme: 'light'
            }
          },
          onChange: (elements, appState) => {
            elementCount = elements.length;
            updateElementCount();
          },
          excalidrawAPI: (api) => {
            apiRef.current = api;
            excalidrawAPI = api;
            console.log('Xournal: Excalidraw API 初始化成功');
          }
        });

        ReactDOM.render(excalidrawElement, excalidrawWrapper.current);
      }
    }, []);

    return React.createElement('div', {
      ref: excalidrawWrapper,
      style: { width: '100%', height: '100%' }
    });
  };

  // 挂载 React 应用
  console.log('Xournal: 正在挂载 React 应用...');
  ReactDOM.render(
    React.createElement(ExcalidrawApp),
    excalidrawRoot
  );
  console.log('Xournal: React 应用已挂载');
}

// 绑定事件
function bindEvents() {
  if (eventsInitialized) {
    console.warn('Xournal: 事件已绑定');
    return;
  }
  eventsInitialized = true;

  // 新建
  document.getElementById('btn-new').addEventListener('click', newFile);

  // 打开
  document.getElementById('btn-open').addEventListener('click', openFile);

  // 保存
  document.getElementById('btn-save').addEventListener('click', saveFile);

  // 导出 PNG
  document.getElementById('btn-export-png').addEventListener('click', exportPNG);

  // 导出 PDF
  document.getElementById('btn-export-pdf').addEventListener('click', exportPDF);

  // 键盘快捷键
  document.addEventListener('keydown', handleKeyboard);
}

// 新建文件
async function newFile() {
  if (excalidrawAPI) {
    excalidrawAPI.resetScene();
    currentFile = null;
    elementCount = 0;
    updateElementCount();
    showStatus('已新建文件');
  }
}

// 打开文件
async function openFile() {
  try {
    const filePath = await window.electronAPI.invoke('open-file-dialog');
    if (!filePath) return;

    showStatus('正在加载文件...');
    const data = await window.electronAPI.invoke('read-file', filePath);

    if (data && excalidrawAPI) {
      excalidrawAPI.updateScene({
        elements: data.elements || []
      });

      currentFile = filePath;
      elementCount = data.elements ? data.elements.length : 0;
      updateElementCount();
      showStatus(`已打开: ${filePath}`);
    } else {
      showStatus('文件加载失败');
    }
  } catch (error) {
    console.error('Xournal: 打开文件失败:', error);
    showStatus('打开文件失败');
  }
}

// 保存文件
async function saveFile() {
  if (!excalidrawAPI) {
    showStatus('Excalidraw 未初始化');
    return;
  }

  try {
    const sceneData = excalidrawAPI.getSceneElements();

    // 如果没有当前文件，弹出保存对话框
    let filePath = currentFile;
    if (!filePath) {
      filePath = await window.electronAPI.invoke('save-file-dialog');
      if (!filePath) return;
      currentFile = filePath;
    }

    showStatus('正在保存...');
    const success = await window.electronAPI.invoke('write-file', filePath, {
      elements: sceneData,
      appState: {
        viewModeEnabled: false,
        zenModeEnabled: false,
        gridModeEnabled: true
      }
    });

    if (success) {
      showStatus(`已保存: ${filePath}`);
    } else {
      showStatus('保存失败');
    }
  } catch (error) {
    console.error('Xournal: 保存文件失败:', error);
    showStatus('保存文件失败');
  }
}

// 导出为 PNG
async function exportPNG() {
  if (!excalidrawAPI) {
    showStatus('Excalidraw 未初始化');
    return;
  }

  try {
    showStatus('正在准备导出 PNG...');

    // 获取场景数据
    const elements = excalidrawAPI.getSceneElements();
    const appState = excalidrawAPI.getAppState();

    if (elements.length === 0) {
      showStatus('画布为空，无法导出');
      return;
    }

    // 使用 Excalidraw 的导出功能
    const exportData = await excalidrawAPI.exportToBlob({
      mimeType: 'image/png',
      elements: elements,
      appState: { ...appState, exportBackground: true },
      files: excalidrawAPI.getFiles()
    });

    // 创建下载链接
    const url = URL.createObjectURL(exportData);
    const a = document.createElement('a');
    a.href = url;
    a.download = 'xournal-export.png';
    a.click();
    URL.revokeObjectURL(url);

    showStatus('PNG 导出成功');
  } catch (error) {
    console.error('Xournal: 导出 PNG 失败:', error);
    showStatus('导出 PNG 失败: ' + error.message);
  }
}

// 导出为 PDF
async function exportPDF() {
  if (!excalidrawAPI) {
    showStatus('Excalidraw 未初始化');
    return;
  }

  try {
    showStatus('正在准备导出 PDF...');

    // 获取场景数据
    const elements = excalidrawAPI.getSceneElements();

    if (elements.length === 0) {
      showStatus('画布为空，无法导出');
      return;
    }

    // PDF 导出需要额外库支持，暂时提示
    showStatus('PDF 导出功能需要使用 jsPDF 库，请在 package.json 中添加依赖');

    // TODO: 实现 PDF 导出
    // 1. npm install jspdf
    // 2. 使用 jsPDF 创建 PDF
    // 3. 将 Canvas 内容绘制到 PDF
  } catch (error) {
    console.error('Xournal: 导出 PDF 失败:', error);
    showStatus('导出 PDF 失败: ' + error.message);
  }
}

// 键盘快捷键
function handleKeyboard(e) {
  // Ctrl + N 新建
  if (e.ctrlKey && e.key === 'n') {
    e.preventDefault();
    newFile();
    return;
  }

  // Ctrl + O 打开
  if (e.ctrlKey && e.key === 'o') {
    e.preventDefault();
    openFile();
    return;
  }

  // Ctrl + S 保存
  if (e.ctrlKey && e.key === 's') {
    e.preventDefault();
    saveFile();
    return;
  }
}

// 工具函数
function showStatus(text) {
  const statusText = document.getElementById('status-text');
  if (statusText) {
    statusText.textContent = text;
  }
}

function updateElementCount() {
  const countElement = document.getElementById('element-count');
  if (countElement) {
    countElement.textContent = `${elementCount} 个元素`;
  }
}

// 暴露 API 供主进程调用
window.electronAPI = require('electron').ipcRenderer;

关键要点：

• Excalidraw 集成：langCode: ‘zh-CN’ 启用完整中文界面
• React 18 组件化：使用 createElement 动态渲染
• 事件绑定守卫（eventsInitialized），防止热重载重复绑定
• CDN 加载失败友好提示：显示错误图标和引导文字
• 文件操作：新建/打开/保存 .excalidraw 格式
• PNG 导出：使用 Excalidraw 原生 exportToBlob API
• 全中文日志输出，便于调试

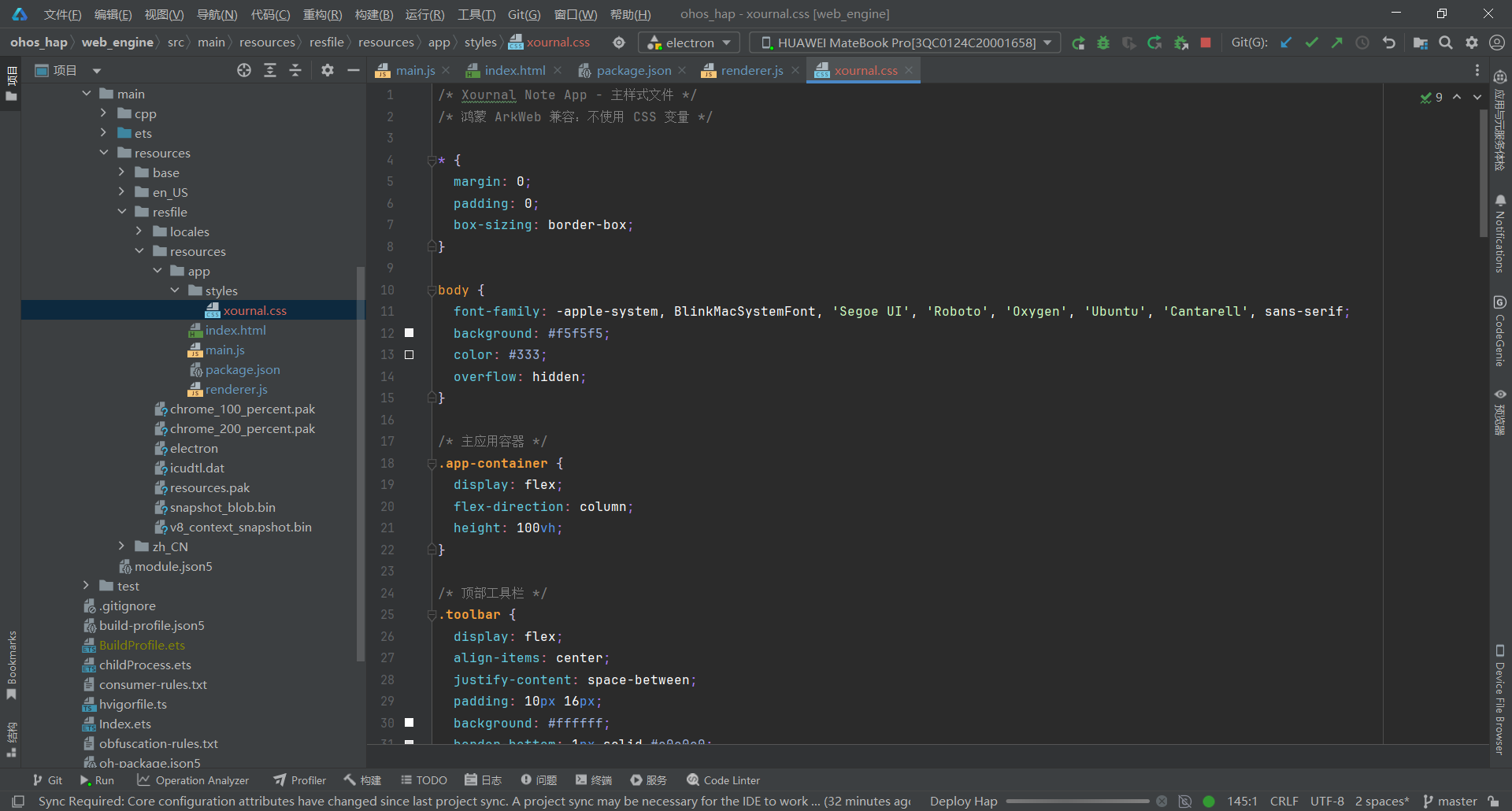

3.5 第五步：编写样式文件（xournal.css）

文件：web_engine/src/main/resources/resfile/resources/app/styles/xournal.css

/* Xournal Note App - 主样式文件 */
/* 鸿蒙 ArkWeb 兼容：不使用 CSS 变量 */

* {
  margin: 0;
  padding: 0;
  box-sizing: border-box;
}

body {
  font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', 'Roboto', 'Oxygen', 'Ubuntu', 'Cantarell', sans-serif;
  background: #f5f5f5;
  color: #333;
  overflow: hidden;
}

/* 主应用容器 */
.app-container {
  display: flex;
  flex-direction: column;
  height: 100vh;
}

/* 顶部工具栏 */
.toolbar {
  display: flex;
  align-items: center;
  justify-content: space-between;
  padding: 10px 16px;
  background: #ffffff;
  border-bottom: 1px solid #e0e0e0;
  box-shadow: 0 2px 4px rgba(0, 0, 0, 0.05);
}

.toolbar-left,
.toolbar-right {
  display: flex;
  gap: 8px;
}

.toolbar-center {
  flex: 1;
  text-align: center;
}

.app-title {
  font-size: 18px;
  font-weight: 600;
  color: #333;
  margin: 0;
}

/* 按钮样式 */
.btn {
  display: inline-flex;
  align-items: center;
  justify-content: center;
  min-width: 36px;
  height: 36px;
  padding: 8px 12px;
  border: none;
  border-radius: 6px;
  background: transparent;
  color: #333;
  cursor: pointer;
  transition: all 0.2s;
  font-size: 13px;
  position: relative;
}

.btn svg {
  width: 20px;
  height: 20px;
  fill: currentColor;
}

.btn:hover {
  background: rgba(0, 0, 0, 0.05);
  color: #0078d4;
}

.btn:active {
  transform: scale(0.95);
}

.btn-active {
  background: #0078d4;
  color: #ffffff;
}

.btn-active:hover {
  background: #106ebe;
}

/* 工具栏分隔线 */
.toolbar-separator {
  width: 1px;
  height: 24px;
  background: #e0e0e0;
  margin: 0 4px;
}

/* 主内容区 */
.main-content {
  display: flex;
  flex: 1;
  overflow: hidden;
  background: #ffffff;
}

/* Excalidraw 容器 */
#excalidraw-root {
  width: 100%;
  height: 100%;
}

/* 底部状态栏 */
.status-bar {
  height: 36px;
  display: flex;
  align-items: center;
  justify-content: space-between;
  padding: 0 20px;
  background: #ffffff;
  border-top: 1px solid #e0e0e0;
  font-size: 13px;
  color: #666;
}

#element-count {
  color: #0078d4;
  font-weight: 500;
}

/* Excalidraw 自定义样式 */
/* 鸿蒙 ArkWeb 兼容：不使用 CSS 变量，直接覆盖 Excalidraw 主题色 */
.excalidraw {
  /* 注：Excalidraw 内部使用这些 CSS 变量控制主题 */
  /* 鸿蒙 ArkWeb 不支持 --xxx 语法，但 Excalidraw 运行时会在其内部 Shadow DOM 中定义 */
  /* 此处保留注释说明，实际样式由 Excalidraw 自身管理 */
}

/* 鸿蒙 ArkWeb 兼容：移除 ::-webkit-scrollbar 样式 */
/* 滚动条样式不使用，鸿蒙不支持 */

关键要点：

• 浅色主题设计：使用 #ffffff、#f5f5f5 等亮色系，专业笔记应用风格
• 单栏布局：顶部工具栏 + 画布容器（100% 自适应）+ 底部状态栏
• Material Design 按钮：悬停高亮 #0078d4，点击缩放 0.95 倍
• 工具栏阴影：box-shadow: 0 2px 4px 轻微立体感
• 状态栏分隔：左侧状态提示，右侧元素计数（蓝色高亮）
• 鸿蒙 ArkWeb 兼容：不使用 CSS 变量（var(–xxx)），直接写实际颜色值
• 移除 Webkit 滚动条样式：鸿蒙不支持 ::-webkit-scrollbar，已删除

四、部署到鸿蒙平台

4.1 项目结构说明

开发****工作流：

1. 直接在 electron-apps/xournal/ 中修改代码
2. 同步到 web_engine/src/main/resources/resfile/resources/app/
3. 在 DevEco Studio 中构建并运行
4. 真机测试验证

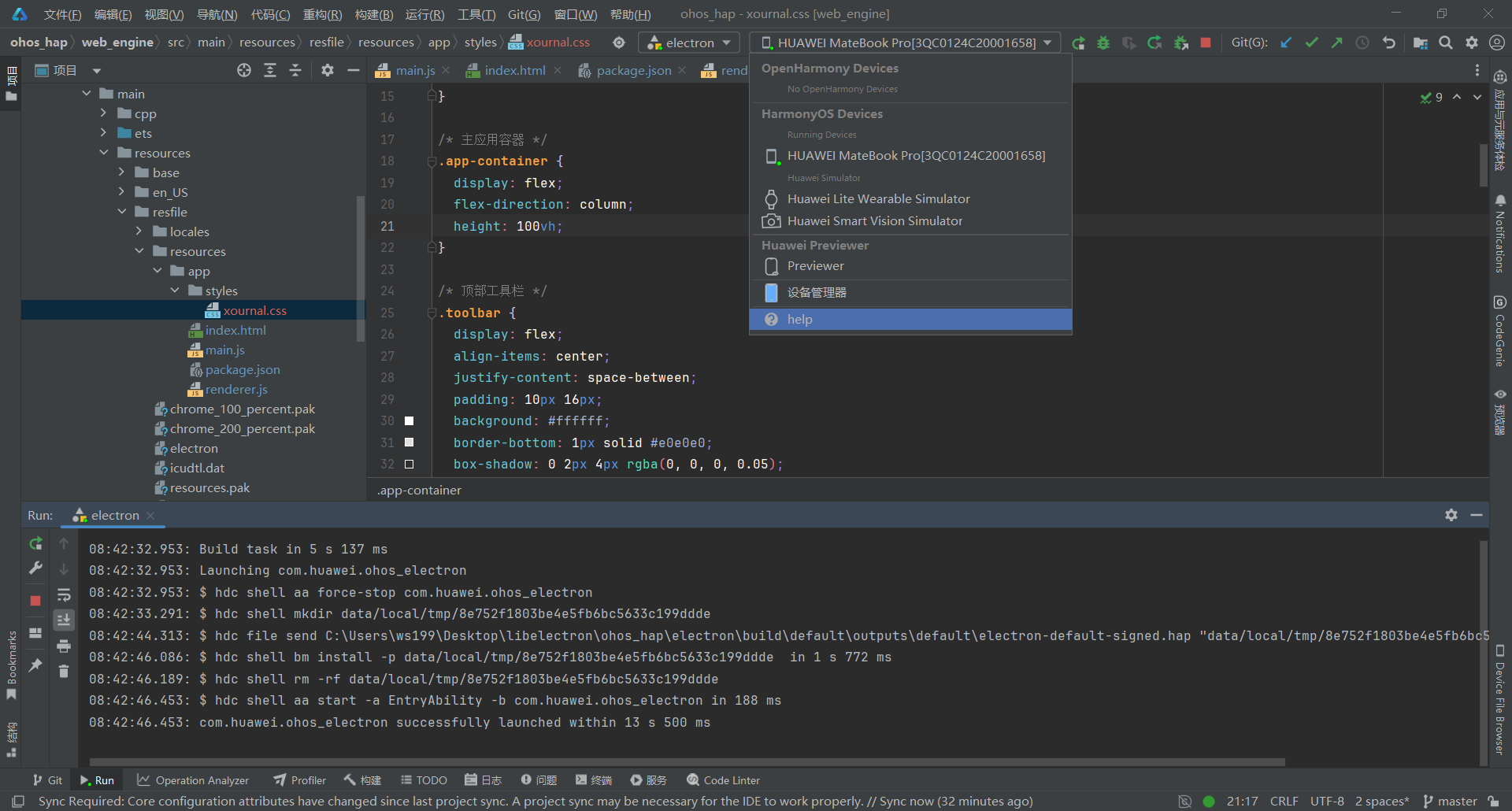

4.2 构建 HAP 包

在 DevEco Studio 中：

1. 打开项目根目录 ohos_hap/
2. 点击 Build > Build Hap(s)/APP(s)
3. 选择 Build Hap(s)
4. 等待构建完成

4.3 真机测试

1. 连接鸿蒙设备（或启动模拟器）
2. 点击 Run > Run ‘entry’
3. 安装完成后，应用会自动启动

五、常见问题 FAQ

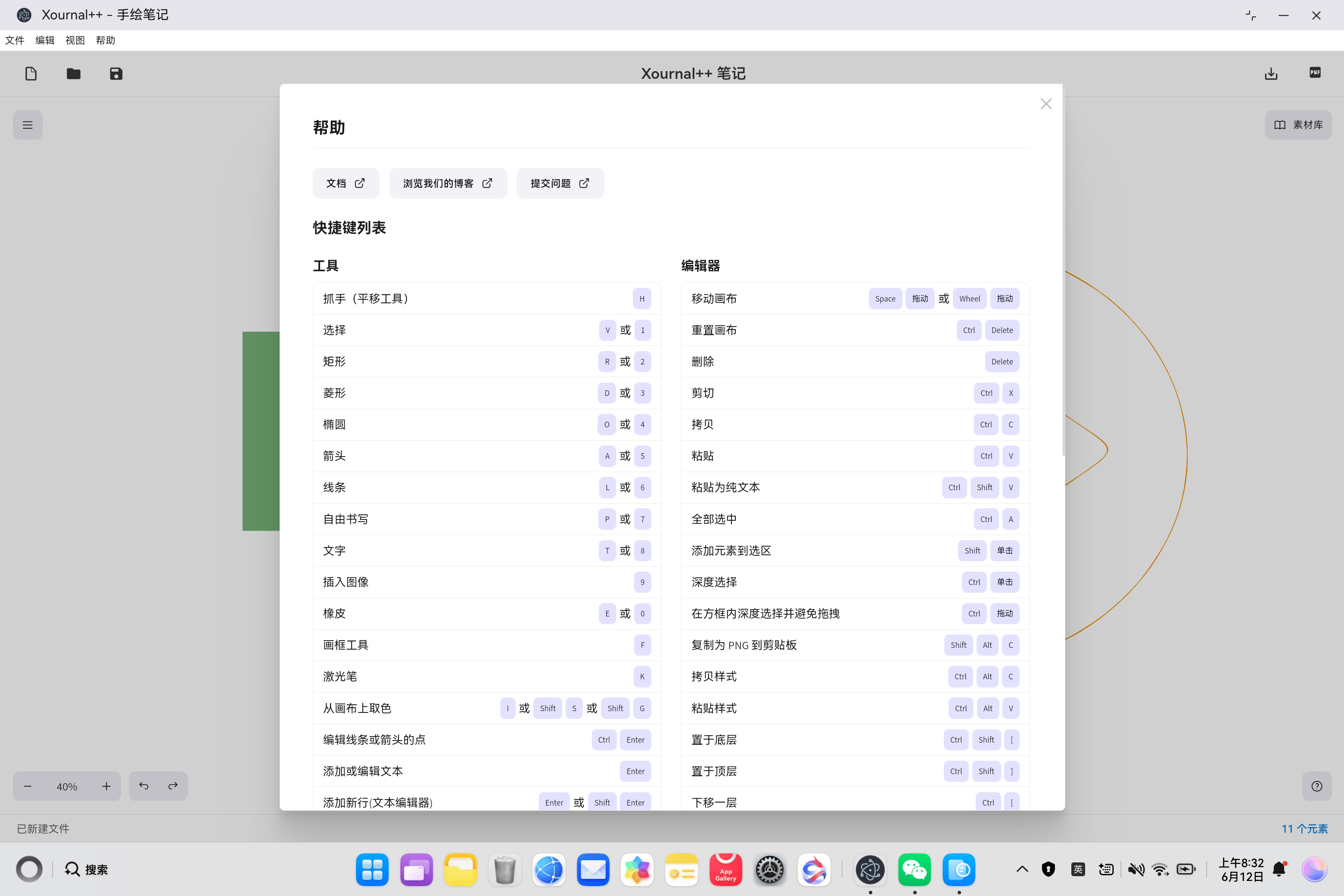

Q1：Excalidraw 界面显示英文而不是中文？

问题现象：Excalidraw 的 Library、Help 等菜单显示英文

根本原因：未配置 langCode 属性

解决方案：

const excalidrawElement = React.createElement(Excalidraw, {
  langCode: 'zh-CN',  // ⭐ 启用中文界面
  UIOptions: {
    canvasActions: {
      export: { saveFileToDisk: true }
    }
  },
  // ... 其他配置
});

关键点：

• langCode: ‘zh-CN’ 激活 Excalidraw 内置中文翻译包
• Library 自动显示为"素材库"
• Help 自动显示为"帮助"
• 所有工具栏菜单自动中文化

Q2：CDN 加载失败导致白屏？

问题现象：应用启动后显示空白页面

根本原因：unpkg.com 网络不可达或 CDN 资源加载失败

解决方案：

if (typeof window.ExcalidrawLib === 'undefined') {
  console.error('Xournal: Excalidraw 库未从 CDN 加载');
  showStatus('Excalidraw 库加载失败，请检查网络连接');

  // ⭐ 显示友好错误提示
  excalidrawRoot.innerHTML = `
    <div style="display: flex; flex-direction: column; align-items: center; justify-content: center; height: 100%; color: #666;">
      <svg width="80" height="80" viewBox="0 0 24 24" fill="#999">
        <path d="M12 2C6.48 2 2 6.48 2 12s4.48 10 10 10 10-4.48 10-10S17.52 2 12 2zm1 15h-2v-2h2v2zm0-4h-2V7h2v6z"/>
      </svg>
      <p style="margin-top: 16px; font-size: 16px;">Excalidraw 库加载失败</p>
      <p style="margin-top: 8px; font-size: 13px; color: #999;">请检查网络连接后刷新页面</p>
    </div>
  `;
  return;
}

关键点：

• 检测 window.ExcalidrawLib 是否存在
• 显示错误图标和引导文字
• 生产环境建议下载 CDN 资源到本地

Q3：导出 PNG 功能导出空白图片？

问题现象：点击导出 PNG 按钮，生成的图片是空白的

根本原因：画布为空时未做检查

解决方案：

async function exportPNG() {
  const elements = excalidrawAPI.getSceneElements();

  if (elements.length === 0) {
    showStatus('画布为空，无法导出');  // ⭐ 提前检查
    return;
  }

  const exportData = await excalidrawAPI.exportToBlob({
    mimeType: 'image/png',
    elements: elements,
    appState: { ...appState, exportBackground: true },
    files: excalidrawAPI.getFiles()
  });

  // 创建下载链接
  const url = URL.createObjectURL(exportData);
  const a = document.createElement('a');
  a.href = url;
  a.download = 'xournal-export.png';
  a.click();
  URL.revokeObjectURL(url);  // ⭐ 释放内存
}

关键点：

• 检查 elements.length === 0 避免导出空白
• 使用 exportToBlob API 导出高质量 PNG
• URL.revokeObjectURL 及时释放内存

Q4：鸿蒙平台 CSS 样式不生效？

问题现象：部分 CSS 样式在鸿蒙设备上未显示

根本原因：鸿蒙 ArkWeb 不支持 CSS 自定义属性（变量）

解决方案：

/* ❌ 错误：使用 CSS 变量 */
.toolbar {
  background: var(--toolbar-bg);
}

/* ✅ 正确：使用实际值 */
.toolbar {
  background: #ffffff;  /* 白色背景 */
}

/* ❌ 错误：使用 CSS 变量 */
.btn:hover {
  background: var(--hover-color);
}

/* ✅ 正确：使用实际值 */
.btn:hover {
  background: rgba(0, 0, 0, 0.05);  /* 悬停高亮 */
}

关键点：

• 将所有 CSS 变量替换为实际值
• ArkWeb 不支持 var(–xxx) 自定义属性
• 颜色值直接使用十六进制或 rgba
• 其他 CSS 特性（flex、transition、transform）均支持

Q5：打开 .excalidraw 文件后内容未显示？

问题现象：选择文件后画布仍然空白

根本原因：未正确解析 JSON 格式或未调用 updateScene

解决方案：

async function openFile() {
  const filePath = await window.electronAPI.invoke('open-file-dialog');
  const data = await window.electronAPI.invoke('read-file', filePath);

  if (data && excalidrawAPI) {
    excalidrawAPI.updateScene({
      elements: data.elements || []  // ⭐ 正确传递 elements 数组
    });

    currentFile = filePath;
    elementCount = data.elements ? data.elements.length : 0;
    updateElementCount();
    showStatus(`已打开: ${filePath}`);
  }
}

关键点：

• 主进程使用 JSON.parse 解析文件
• 渲染进程调用 updateScene 更新画布
• 确保传递 data.elements 数组
• 更新元素计数显示

Q6：保存文件后格式不正确？

问题现象：保存的 .excalidraw 文件无法再次打开

根本原因：未正确序列化 JSON 或未包含 appState

解决方案：

async function saveFile() {
  const sceneData = excalidrawAPI.getSceneElements();

  const success = await window.electronAPI.invoke('write-file', filePath, {
    elements: sceneData,
    appState: {  // ⭐ 必须包含 appState
      viewModeEnabled: false,
      zenModeEnabled: false,
      gridModeEnabled: true
    }
  });
}

关键点：

• 使用 JSON.stringify(data, null, 2) 格式化输出
• 必须包含 appState 对象
• 主进程使用 utf8 编码写入
• 文件扩展名使用 .excalidraw

Q7：鸿蒙平台构建失败或文件未加载？

问题现象：hvigor 构建时报错，或应用启动后白屏

根本原因：文件未正确放置在 resfile 目录或同步不完整

解决方案：

1. 确认文件结构正确：

web_engine/src/main/resources/resfile/resources/app/
├── main.js
├── renderer.js
├── index.html
└── styles/
    └── xournal.css

2. 从 electron-apps 同步到 web_engine：

# 在 PowerShell 中执行
Copy-Item -Path "electron-apps\xournal\main.js" -Destination "web_engine\src\main\resources\resfile\resources\app\main.js" -Force
Copy-Item -Path "electron-apps\xournal\renderer.js" -Destination "web_engine\src\main\resources\resfile\resources\app\renderer.js" -Force
Copy-Item -Path "electron-apps\xournal\index.html" -Destination "web_engine\src\main\resources\resfile\resources\app\index.html" -Force
Copy-Item -Path "electron-apps\xournal\styles\xournal.css" -Destination "web_engine\src\main\resources\resfile\resources\app\styles\xournal.css" -Force

3. 验证文件加载：

// 在 Index.ets 中添加日志
Web({ src: $rawfile('resources/app/index.html') })
  .onPageBegin((event) => {
    console.info('WebView 开始加载:', event.url);
  })
  .onPageEnd((event) => {
    console.info('WebView 加载完成:', event.url);
  })
  .onErrorReceive((event) => {
    console.error('WebView 加载失败:', JSON.stringify(event));
  })

注意事项：

• resfile 目录下的文件使用 $rawfile() 加载
• 确保所有文件路径正确，无拼写错误
• 真机测试时检查 DevEco Studio 控制台日志
• 每次修改后必须重新同步并构建

Q8：为什么 Xournal 比 gThumb 适配更简单？

问题现象：Xournal 几乎不需要修改代码就能运行

根本原因：Excalidraw 是纯 Web 标准技术栈

技术解析：

Xournal 技术栈：
├── React 18          ← 标准 Web 框架
├── Canvas API        ← HTML5 标准 API
├── SVG 渲染          ← 矢量图形标准
└── JavaScript        ← 通用脚本语言

关键点：

• Excalidraw 使用 W3C 标准 API，不依赖平台特性
• 鸿蒙 ArkWeb 基于 Chromium，完整支持现代 Web 标准
• React/Vue/Canvas 等框架无需修改即可运行
• 只处理了 CSS 变量和滚动条样式的兼容问题
• 对比 gThumb：无需处理图片解码、文件系统路径等复杂逻辑

核心优势：

• 跨平台：Electron 代码可在 Windows/macOS/Linux 复用
• 快速开发：Web 技术栈，开发效率高
• 易于维护：UI 和业务逻辑分离
• 鸿蒙兼容：通过 WebView 桥接，避开 Native 兼容问题
