踩坑记录14：Image图片加载失败与资源适配

阅读时长：8分钟 | 难度等级：中级 | 适用版本：HarmonyOS NEXT (API 12+)
关键词：Image、图片加载、objectFit、占位图
声明：本文基于真实项目开发经历编写，所有代码片段均来自实际踩坑场景。

欢迎加入开源鸿蒙PC社区：https://harmonypc.csdn.net/
项目 Git 仓库：https://atomgit.com/Dgr111-space/HarmonyOS

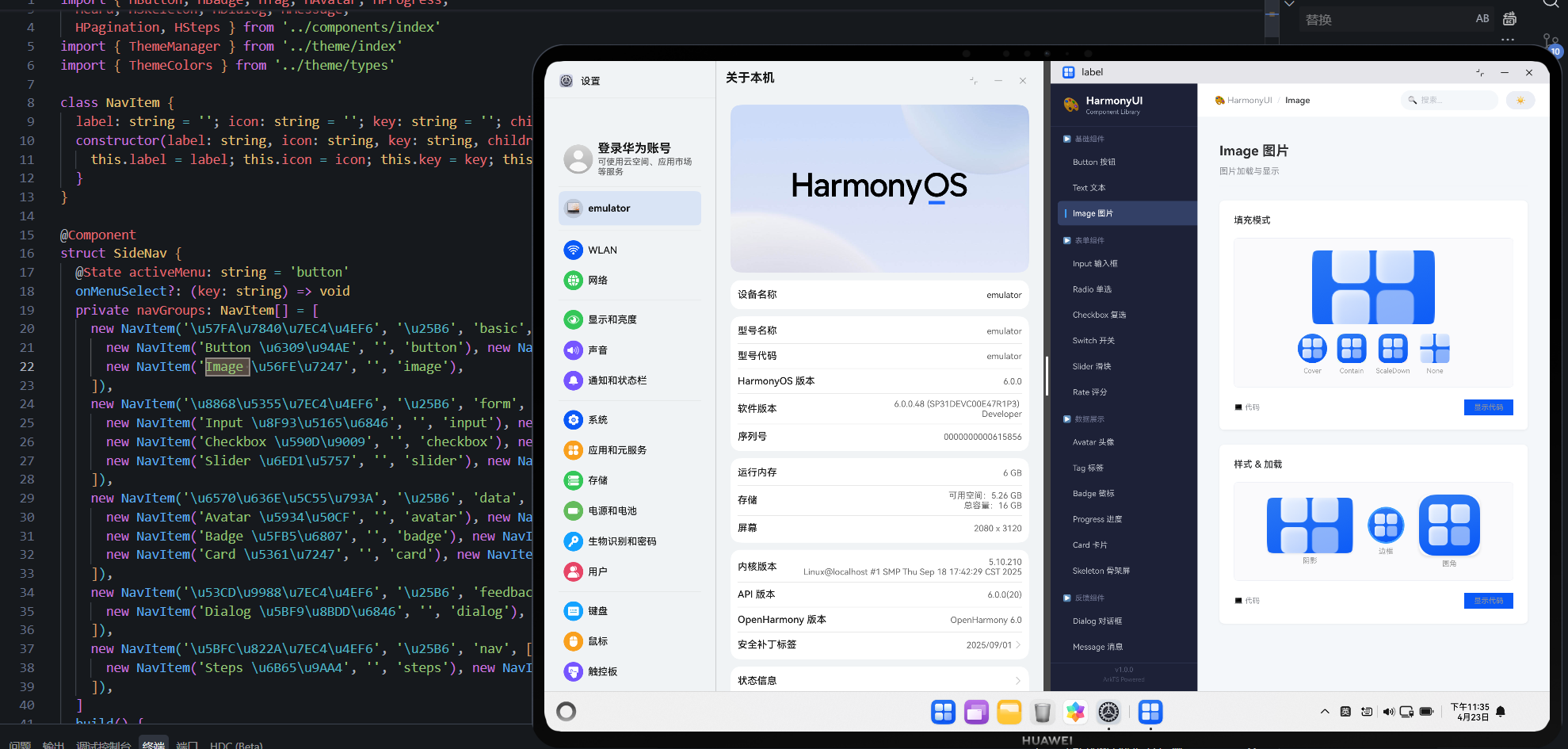

在这里插入图片描述

📖 前言导读

踩坑记录14：Image 图片加载失败与资源适配

严重程度：⭐⭐⭐ | 发生频率：高
涉及模块：Image 组件、资源加载、网络图片

一、问题现象

图片显示为空白或破损图标
不同分辨率设备上图片模糊或变形
本地图片在打包后找不到

二、各类问题的代码场景

问题 1：路径引用方式混乱

// ❌ 混用多种方式导致混乱
Image('icon.png')                    // 相对路径，不确定查找位置
Image('/icon.png')                  // 绝对路径，可能找不到
Image($rawfile('icon.png'))         // rawfile 目录
Image($r('app.media.icon'))         // media 目录
Image('https://example.com/pic.png') // 网络图片

问题 2：忽略 objectFit 导致变形

Image($r('app.media.banner'))
  .width('100%')
  .height(200)  // 固定高度
  // 缺少 objectFit → 图片被拉伸压缩变形！

问题 3：无占位图和错误处理

// 直接显示网络图片，没有任何保护
Image('https://cdn.example.com/user-avatar.png')
  .width(80).height(80).borderRadius(40)
  // 网络慢→空白，网络断→破损图标，体验差

三、解决方案体系

3.1 图片资源路径规范

存放位置	引用方式	用途	支持格式
`resources/base/media/`	`$r('app.media.xxx')`	应用图标、静态图片	png/jpg/webp/svg/gif
`resources/rawfile/`	`$rawfile('xxx.ext')`	字体文件、配置文件、动态资源	任意文件
网络 URL	`'https://...'`	用户头像、动态内容	jpg/png/webp

3.2 完整的 Image 封装组件

@Component
export struct HImage {
  @Prop imageSrc: string = ''           // 图片源
  @Prop imageWidth: number | string = '100%'
  @Prop imageHeight: number | string = 'auto'
  @Prop imageFit: ImageFit = ImageFit.Cover
  @Prop placeholderRes: Resource = $r('sys.media.ohos_ic_public_image_failed')
  @Prop borderRadiusVal: number = 0
  @Prop isCircle: boolean = false

  build() {
    Stack({ alignContent: Alignment.Center }) {
      if (this.imageSrc.startsWith('http')) {
        // 网络图片
        Image(this.imageSrc)
          .objectFit(this.imageFit)
          .interpolation(ImageInterpolation.High)
          .onComplete(() => {
            console.log(`[HImage] loaded: ${this.imageSrc}`)
          })
          .onError(() => {
            console.error(`[HImage] failed: ${this.imageSrc}`)
          })
      } else if (this.imageSrc.startsWith('$r') || this.imageSrc.startsWith('$rawfile')) {
        // 已经是资源引用形式
        // 注意：这里实际使用时应该直接传 Resource 类型
      } else {
        // 尝试作为本地资源
        Image(this.imageSrc)
          .objectFit(this.imageFit)
      }

      // 占位图（可选）
      // Text('Loading...').fontColor('#ccc').visibility(Visibility.None)
    }
    .width(this.imageWidth)
    .height(this.imageHeight)
    .borderRadius(this.isCircle ? Math.min(
      typeof this.imageWidth === 'number' ? this.imageWidth : 100,
      typeof this.imageHeight === 'number' ? this.imageHeight : 100
    ) / 2 : this.borderRadiusVal)
    .clip(this.isCircle)
  }
}

3.3 objectFit 各模式对比

 渲染错误: Mermaid 渲染失败: Parse error on line 3: ... A[Contain] --> ["完整显示

 可能留白"] -----------------------^ Expecting 'AMP', 'COLON', 'PIPE', 'TESTSTR', 'DOWN', 'DEFAULT', 'NUM', 'COMMA', 'NODE_STRING', 'BRKT', 'MINUS', 'MULT', 'UNICODE_TEXT', got 'SQS'

模式	效果	适用场景
`Cover`（默认）	等比缩放填满，裁剪溢出	头像、封面图 ✓
`Contain`	等比缩放完整显示	产品详情图、文档截图
`Fill`	拉伸至填满	特殊效果，一般不用
`None`	原始尺寸	像素画、图标
`ScaleDown`	仅缩小不放大	大图缩略图

3.4 多分辨率适配

HarmonyOS 的资源目录自动匹配机制：

resources/
├── base/          # 默认基准
│   └── media/
│       ├── banner.png     # mdpi (基准 1x)
│       └── avatar.png
├── xhdpi/         # 2x 密度
│   └── media/
│       ├── banner.png     # 同名文件，更高分辨率
│       └── avatar.png
└── xxhdpi/        # 3x 密度
    └── media/
        ├── banner.png
        └── avatar.png

代码中只需写 $r('app.media.banner')，系统根据设备 DPI 自动选择。
