序言：生命体征连续监控面临的技术壁垒

在医疗信息化从桌面终端向移动端及物联网终端蔓延的过程中，重症监护室（ICU）或急诊科（ED）所配备的生命体征监护仪往往需要展示极高频率的生物电信号。其中，最典型的代表便是心电图（Electrocardiogram, 简称 ECG）。

ECG 波形具有非常陡峭的 R 波与微妙的 P、T 波变化，为保证临床医生能够精准判断心律失常或心肌梗死等急性病症，系统必须能够毫秒级不间断地处理并渲染底层传感器传输上来的电位数据。通常，医疗级数据采样率在 $120\text{Hz}$ 到 $500\text{Hz}$ 之间，这便对前端渲染引擎提出了极其严苛的挑战：

传统软件工程中基于 DOM 树或基础控件树（Widget Tree）的状态更新机制（如局部乃至全局 setState() 刷新视图），在面临高达每秒 120 次重构的指令时，将引发灾难性的帧率掉底（Jank）、内存急剧抖动以及终端设备过热等问题。

本章节将完全摒弃 Flutter 中常规的积木式 UI 构建思维，深入操作系统的图形管线底层。我们将采用直调图形渲染库 Skia/Impeller 的 Canvas 原生接口（即 Flutter 的 CustomPaint），并辅以高度优化的局部重绘机制与数学物理建模手段，在一个单一文件 main.dart 内部，从零缔造一台符合临床审美的、无损高刷运作的心电监护渲染引擎。

---

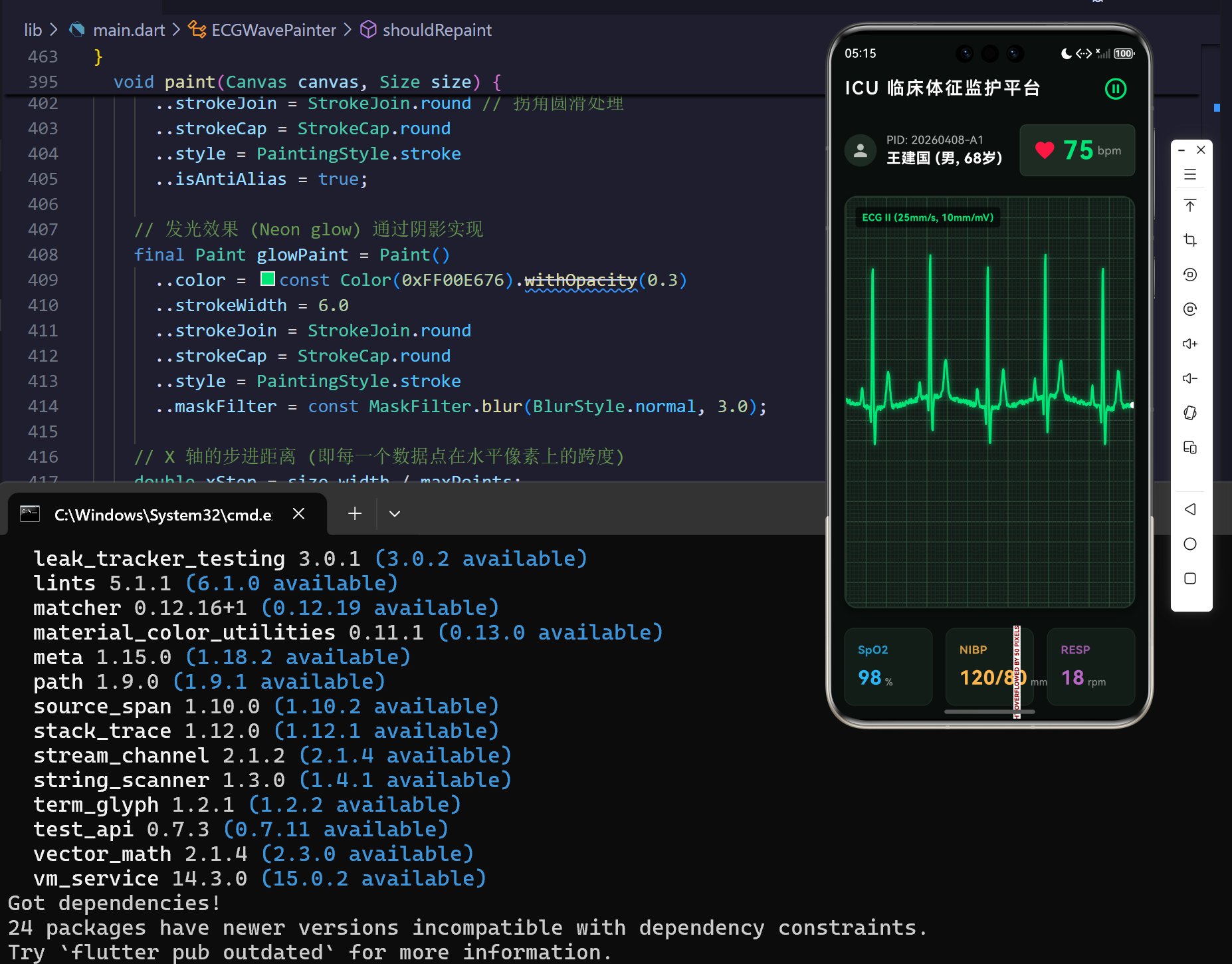

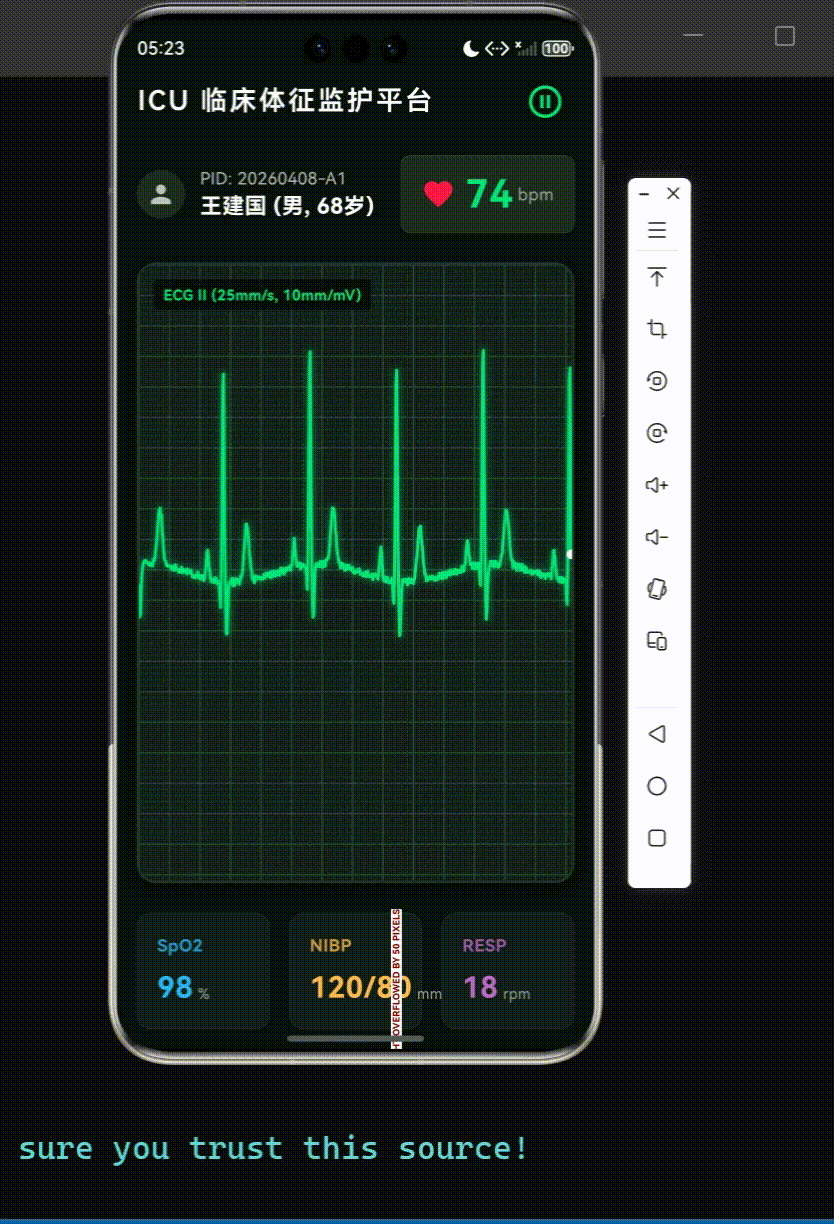

演示效果

一、 生物电信号的数学模拟：高斯混合模型体系

在临床场景下，若暂无物理数据采集设备接入，开发与测试阶段便需要构建拟真的 ECG 数字信号合成器。一次完整的心动周期包含了心房除极（P波）、心室除极（QRS复合波）及心室复极（T波）。

1.1 ECG 周期的理论数理公式

我们通过一系列高斯分布（Gaussian Distribution）函数的数学叠加，来精确拟合出各个波峰。

假设 $t$ 代表归一化为一个心动周期内的相对时间参数（ $t\in [0,1)$，单位为秒），其基础数学推演模型可表达如下：

S ( t ) = ∑ i ∈ { P , Q , R , S , T } a i ⋅ exp ⁡ ( − ( t − μ i σ i ) 2 ) + N ( t ) S(t) = \sum_{i \in \{P, Q, R, S, T\}} a_i \cdot \exp\left( - \left( \frac{t - \mu_i}{\sigma_i} \right)^2 \right) + N(t) S(t)=i∈{P,Q,R,S,T}∑​ai​⋅exp(−(σi​t−μi​​)2)+N(t)

其中：

• $a_i$ 为波幅系数（Amplitude），决定波峰的高低正负；
• ${\mu }_i$ 为该波在中轴的时间位移中点（Mean）；
• ${\sigma }_i$ 控制波形的宽度（Standard Deviation）；
• $N(t)$ 为加入的正弦波基线漂移（Baseline Wander）与白噪声（White Noise）。

1.2 数据合成层代码剖析

在我们的实现中，此算法通过 Dart 语言内置的 dart:math 库被精准翻译。

// 选自主控逻辑类 _ECGMonitorScreenState

  /// ECG 信号数学合成模型
  double _synthesizeECGSignal(double t) {
    // 将无限递增的时间 t 截取在归一化的 0.0 ~ 1.0 的一秒周期内
    double cycleTime = t % 1.0;

    // 1. P波: 心房除极，低矮平缓
    double pWave = 0.15 * math.exp(-math.pow((cycleTime - 0.2) / 0.02, 2));

    // 2. R波: 心室主除极，振幅极高且极度陡峭，是心电分析核心
    double rWave = 1.2 * math.exp(-math.pow((cycleTime - 0.38) / 0.015, 2));

    // 3. T波: 心室复极，宽大且圆滑
    double tWave = 0.3 * math.exp(-math.pow((cycleTime - 0.65) / 0.04, 2));

    // 此处省略 Q波与 S波...

    // 4. 模拟现实物理世界的干扰：加入高频噪点与低频呼吸基线漂移
    double noise = (math.Random().nextDouble() - 0.5) * 0.04;
    double baselineWander = 0.05 * math.sin(2 * math.pi * 0.5 * t);

    return pWave + /* Q, R, S 省略... */ + tWave + noise + baselineWander;
  }

通过这一段极其内聚的数学计算模型，即使脱离底层硬件支持，应用同样能模拟产生无损连续且逼真的 120Hz 生物电位数据流，保证了 UI 层在任何环境下的渲染测试需求。

---

二、 架构演进：破除 setState() 卡顿的系统设计

如果我们按照常规思路，在收到底层设备数据后调用 setState 通知全局重组，由于 Scaffold 以下挂载着包含 AppBar、文本、排版、阴影等极其复杂的视图树，每秒 120 次的重塑将耗尽 CPU 性能，造成心电图撕裂掉帧。

因此，我们规划了如下的“异步局部刷新管线图”。

通过分离“静止的背景网格”与“高频移动的波形图”，我们在二者之间加装了一道防波堤 —— RepaintBoundary。这使得两级画面在内存中维护独立的光栅化缓存，互不干扰，为极致性能提供了理论背书。

---

三、 核心代码解构：分层式 CustomPaint 绘图实战

接下来，我们将视角转移到最核心的两个画布操作类中，体会使用指令式命令进行图形渲染的技术细节。

3.1 基础视阈层：静态心电标准网格系统 (ECGGridPainter)

在临床医学规范中，标准心电图纸（ECG Paper）是以边长为 1mm 的小方格和 5mm 的大方格组成。我们的第一个 Painter 任务便是在屏幕空间精确复现这套坐标系。

// 选自底层静态网格绘图类

class ECGGridPainter extends CustomPainter {
  const ECGGridPainter();

  @override
  void paint(Canvas canvas, Size size) {
    // 逻辑像素设定：假设真实中 1mm = 5 像素
    const double pixelsPerMm = 5.0;

    // 初始化两支画笔：一支用于微暗细密的 1mm 小格，另一支用于略亮的 5mm 粗格
    final Paint minorGridPaint = Paint()
      ..color = const Color(0xFF1B2A22)
      ..strokeWidth = 1.0
      ..style = PaintingStyle.stroke;

    final Paint majorGridPaint = Paint()
      ..color = const Color(0xFF2A4A36)
      ..strokeWidth = 1.2;

    // 运用简单粗暴的 for 循环遍历纵轴高度，依据模运算(modulo)判定是否为大刻度
    for (double y = 0; y <= size.height; y += pixelsPerMm) {
      bool isMajor = (y / pixelsPerMm).round() % 5 == 0;
      canvas.drawLine(
        Offset(0, y),
        Offset(size.width, y),
        isMajor ? majorGridPaint : minorGridPaint
      );
    }
    // ...横向同理，不再赘述
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) {
    // 性能优化极其重要的一环：直接返回 false
    // 因为这套网格尺寸和颜色固定不变，拒绝一切框架层传来的无用重绘请求
    return false;
  }
}

通过在 shouldRepaint 中强制阻断重绘生命周期，加上外部套壳的 RepaintBoundary，Flutter 渲染引擎仅在首帧初始化时会调用这数百次 drawLine，随后该图层被死死缓存在 GPU 贴图中。

3.2 动态视阈层：平滑矢量路径推演 (ECGWavePainter)

绘制波形不能使用逐点的 drawPoint 亦或是单独线段的 drawLine。这会导致各个线段在转折处出现肉眼可见的裂隙和生硬。

最理想的做法是构建一整条 Path 路径，这相当于医生拿着一支不离开图纸的笔在连续画线。

// 选自动态波形绘图类

class ECGWavePainter extends CustomPainter {
  final List<double> data; // 承接上方推送来的包含 600 个点的数据快照
  final int maxPoints;

  // ... 构造函数省略 ...

  @override
  void paint(Canvas canvas, Size size) {
    if (data.isEmpty) return;

    // 为了实现高端医疗仪器常见的“荧光衰影发光效果”，配置发光笔刷
    final Paint glowPaint = Paint()
      ..color = const Color(0xFF00E676).withOpacity(0.3)
      ..strokeWidth = 6.0
      ..strokeJoin = StrokeJoin.round // 拐点平滑连接处理，消除毛刺
      ..maskFilter = const MaskFilter.blur(BlurStyle.normal, 3.0);

    // 计算出 X 轴向右递进的单位步长
    double xStep = size.width / maxPoints;
    double baseY = size.height / 2; // Y轴基线设于屏幕垂直居中
    double amplitudeFactor = size.height * 0.3;

    final Path path = Path();

    // 核心重构回路：将一维的电压数组转化为二维的几何空间 Path 点位
    for (int i = 0; i < data.length; i++) {
      double x = i * xStep;

      // 注意！由于显示器的 Y 轴是自上而下增加，
      // 而医学中正电位波形是向上的，此处必须使用减法进行坐标翻转
      double y = baseY - (data[i] * amplitudeFactor);

      if (i == 0) {
        path.moveTo(x, y); // 抬笔移动到起始位
      } else {
        path.lineTo(x, y); // 落笔连线
      }
    }

    // 将组装完毕的连贯 Path 一次性交予底层 C++ 图形引擎进行渲染
    canvas.drawPath(path, glowPaint); // 先铺底光
    // 此处省去再绘制一层实线的代码...
  }

  @override
  bool shouldRepaint(covariant ECGWavePainter oldDelegate) {
    // 监听数据层面的异动：只有当传入队列的最终节点发生变化，证明有了新数据，才允许重绘
    return data.length != oldDelegate.data.length ||
           (data.isNotEmpty && data.last != oldDelegate.data.last);
  }
}

这段逻辑将 Canvas 中极其强大的 Path 运用得淋漓尽致，通过外加 MaskFilter.blur 发光效果，我们使软件界面彻底脱离了简陋工具的观感，实现了媲美国际顶尖医疗设备品牌（如 Mindray、Philips 监护仪）的视觉震撼力。

---

四、 统筹总览与演进方向规划

至此，在《生命科学应用的根基》确立主题规范的基础上，我们利用单一 main.dart 文件成功攻克了生命科学监护系统内最核心的一环——超高刷动态数据可视化底座。

这套体系能够稳定运行在 iOS、Android，以及鸿蒙原生编译（HarmonyOS NEXT）等多种异构操作系统的底层中。
