Hero嵌套导航详解

一、知识点概述

Hero嵌套导航是指在同一个页面中存在多个Hero widget,它们分别负责不同的导航路径,可能涉及到多层级的页面跳转和嵌套的Navigator。在实际应用中,这种场景并不少见,如底部导航栏的多个标签页各自包含Hero动画,或者TabBar的多个Tab各自有独立的导航栈。理解Hero嵌套导航的工作原理和注意事项,对于构建复杂的导航结构至关重要。

Hero嵌套导航的核心挑战在于如何正确管理多个Hero的tag,避免tag冲突,以及如何处理多个Navigator之间的导航状态。Flutter的Navigator采用栈式管理,每个Navigator都有自己的路由栈,Hero动画需要正确识别源页面和目标页面的Navigator,才能正确执行飞行动画。

Hero嵌套导航的应用场景包括:底部导航栏的多个Tab各自有独立的导航栈、Drawer中的Hero动画与主页面的Hero动画共存、Modal弹窗中的Hero动画与背景页面的Hero动画共存等。这些场景下,需要特别小心tag的管理和导航的协调。

二、核心知识点

1. 多Hero共存的基本原理

在同一个页面中存在多个Hero widget时,Flutter引擎会根据Hero的tag来识别和匹配对应的widget。每个Hero widget需要一个唯一的tag,用于标识该Hero在源页面和目标页面之间的对应关系。当用户点击某个Hero触发导航时,Flutter引擎会查找与该Hero tag相同的目标Hero,并创建飞行动画。

Row(
  children: [
    Hero(
      tag: 'outer_hero',
      child: GestureDetector(
        onTap: () {
          Navigator.push(
            context,
            MaterialPageRoute(
              builder: (context) => const OuterDetailPage(),
            ),
          );
        },
        child: Container(...),
      ),
    ),
    Expanded(
      child: Hero(
        tag: 'inner_hero',
        child: GestureDetector(
          onTap: () {
            Navigator.push(
              context,
              MaterialPageRoute(
                builder: (context) => const InnerDetailPage(),
              ),
            );
          },
          child: Container(...),
        ),
      ),
    ),
  ],
)

在上述代码中,同一个页面中存在两个Hero widget,分别使用’outer_hero’和’inner_hero’作为tag,确保tag的唯一性,避免冲突。

多Hero共存的关键点:

关键点	说明	示例
tag唯一性	每个Hero必须有唯一的tag	‘outer_hero’, ‘inner_hero’
tag语义化	tag应该清晰表达Hero的用途	‘tab_hero_0’, ‘drawer_hero’
tag可预测	tag应该遵循一定的命名规范	‘{prefix}{type}{id}’
tag可管理	tag应该便于管理和维护	使用常量或枚举定义

2. 外层Hero的设计与实现

外层Hero通常指的是页面布局中位于外层或顶部的Hero widget,它在视觉上更加突出,用户交互的优先级也较高。在示例代码中,外层Hero位于顶部区域,占据200px的高度,使用紫色作为主色调。

Container(
  height: 200,
  color: Colors.purple.shade100,
  child: Center(
    child: Hero(
      tag: 'outer_hero',
      child: GestureDetector(
        onTap: () {
          Navigator.push(
            context,
            MaterialPageRoute(
              builder: (context) => const OuterDetailPage(),
            ),
          );
        },
        child: Container(
          width: 100,
          height: 100,
          decoration: BoxDecoration(
            color: Colors.purple,
            borderRadius: BorderRadius.circular(20),
          ),
          child: const Center(
            child: Text(
              'Outer',
              style: TextStyle(
                color: Colors.white,
                fontSize: 20,
                fontWeight: FontWeight.bold,
              ),
            ),
          ),
        ),
      ),
    ),
  ),
)

外层Hero的设计特点:

设计要素	推荐值	说明
尺寸	80-120px	足够大,易于点击
位置	页面顶部或中心	视觉突出
颜色	主色调	与主题一致
圆角	12-20px	增加亲和力
文字	18-24px	清晰可读

3. 内层Hero的设计与实现

内层Hero通常指的是页面布局中位于内层或次要区域的Hero widget,它在视觉上相对低调,但仍然是可交互的重要元素。在示例代码中,内层Hero位于底部区域,占据剩余的垂直空间,使用蓝色作为主色调。

Expanded(
  child: Container(
    color: Colors.blue.shade100,
    child: Center(
      child: Hero(
        tag: 'inner_hero',
        child: GestureDetector(
          onTap: () {
            Navigator.push(
              context,
              MaterialPageRoute(
                builder: (context) => const InnerDetailPage(),
              ),
            );
          },
          child: Container(
            width: 100,
            height: 100,
            decoration: BoxDecoration(
              color: Colors.blue,
              borderRadius: BorderRadius.circular(20),
            ),
            child: const Center(
              child: Text(
                'Inner',
                style: TextStyle(
                  color: Colors.white,
                  fontSize: 20,
                  fontWeight: FontWeight.bold,
                ),
              ),
            ),
          ),
        ),
      ),
    ),
  ),
)

内层Hero的设计特点:

设计要素	推荐值	说明
尺寸	80-120px	与外层Hero保持一致
位置	页面次要区域	视觉平衡
颜色	次色调	与外层Hero区分
圆角	12-20px	与外层Hero保持一致
文字	18-24px	与外层Hero保持一致

4. 垂直布局中的Hero排列

示例代码使用Column将页面分为两个区域,外层Hero位于顶部区域,内层Hero位于底部区域。这种垂直布局方式简洁明了,用户可以清楚地看到两个独立的交互区域。

Column(
  children: [
    Container(
      height: 200,
      color: Colors.purple.shade100,
      child: Center(
        child: Hero(
          tag: 'outer_hero',
          child: GestureDetector(
            onTap: () {
              Navigator.push(
                context,
                MaterialPageRoute(
                  builder: (context) => const OuterDetailPage(),
                ),
              );
            },
            child: Container(...),
          ),
        ),
      ),
    ),
    Expanded(
      child: Container(
        color: Colors.blue.shade100,
        child: Center(
          child: Hero(
            tag: 'inner_hero',
            child: GestureDetector(
              onTap: () {
                Navigator.push(
                  context,
                  MaterialPageRoute(
                    builder: (context) => const InnerDetailPage(),
                  ),
                );
              },
              child: Container(...),
            ),
          ),
        ),
      ),
    ),
  ],
)

垂直布局的优势和劣势:

特点	说明	优势	劣势
清晰分区	上下两个独立区域	视觉明确	占用垂直空间
独立导航	两个Hero各自导航	功能独立	需要管理多个路由
色彩区分	不同区域不同颜色	视觉区分	可能显得杂乱
相同尺寸	Hero尺寸一致	视觉统一	可能缺乏变化

5. 详情页的对应关系

外层Hero的详情页是OuterDetailPage,内层Hero的详情页是InnerDetailPage。这两个详情页的设计风格与各自对应的Hero保持一致,包括颜色、尺寸、圆角等属性。

class OuterDetailPage extends StatelessWidget {
  const OuterDetailPage({super.key});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.purple.shade50,
      appBar: AppBar(title: const Text('外层详情')),
      body: Center(
        child: Hero(
          tag: 'outer_hero',
          child: Container(
            width: 250,
            height: 250,
            decoration: BoxDecoration(
              color: Colors.purple,
              borderRadius: BorderRadius.circular(30),
            ),
            child: const Center(
              child: Text(
                'Outer Hero',
                style: TextStyle(
                  color: Colors.white,
                  fontSize: 28,
                  fontWeight: FontWeight.bold,
                ),
              ),
            ),
          ),
        ),
      ),
    );
  }
}

详情页与Hero的对应关系:

属性	外层Hero	外层详情页	内层Hero	内层详情页
tag	‘outer_hero’	‘outer_hero’	‘inner_hero’	‘inner_hero’
主色调	Colors.purple	Colors.purple	Colors.blue	Colors.blue
列表页尺寸	100x100	-	100x100	-
详情页尺寸	-	250x250	-	250x250
列表页圆角	20px	-	20px	-
详情页圆角	-	30px	-	30px
列表页文字	20px	-	20px	-
详情页文字	-	28px	-	28px

6. Tag管理的最佳实践

在嵌套导航场景下,Hero tag的管理变得更加重要。以下是一些最佳实践:

实践1: 使用命名空间

为不同区域或不同类型的Hero添加命名空间前缀,避免tag冲突。

// 不推荐: 没有命名空间
Hero(tag: 'image', child: ...)
Hero(tag: 'image', child: ...) // 冲突!

// 推荐: 使用命名空间
Hero(tag: 'outer_image', child: ...)
Hero(tag: 'inner_image', child: ...) // 不冲突

实践2: 使用常量定义tag

将Hero tag定义为常量,避免硬编码字符串,提高代码的可维护性。

class HeroTags {
  static const String outerHero = 'outer_hero';
  static const String innerHero = 'inner_hero';
}

// 使用常量
Hero(tag: HeroTags.outerHero, child: ...)
Hero(tag: HeroTags.innerHero, child: ...)

实践3: 使用枚举组织tag

对于大型应用,可以使用枚举来组织和管理Hero tag。

enum HeroType {
  outerHero('outer_hero'),
  innerHero('inner_hero'),
  tabHero0('tab_hero_0'),
  tabHero1('tab_hero_1');

  final String tag;
  const HeroType(this.tag);
}

// 使用枚举
Hero(tag: HeroType.outerHero.tag, child: ...)

实践4: 使用动态tag生成

对于列表或网格中的Hero,使用动态生成的tag,确保每个Hero都有唯一的标识。

// 动态生成tag
Hero(tag: 'item_hero_$index', child: ...)
Hero(tag: 'card_hero_${card.id}', child: ...)

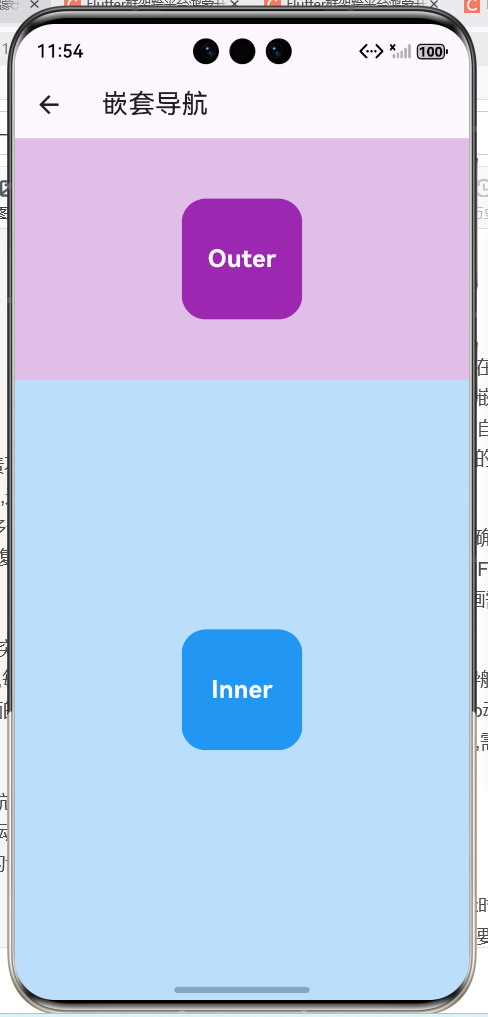

7. 示例代码展示

下面是一个展示Hero嵌套导航的完整示例代码,该代码来自example07_hero_nested_navigation.dart文件。这个示例展示了如何在同一个页面中存在多个Hero widget,每个Hero都负责独立的导航。

import 'package:flutter/material.dart';

class HeroNestedNavigationDemo extends StatelessWidget {
  const HeroNestedNavigationDemo({super.key});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(title: const Text('嵌套导航')),
      body: Column(
        children: [
          Container(
            height: 200,
            color: Colors.purple.shade100,
            child: Center(
              child: Hero(
                tag: 'outer_hero',
                child: GestureDetector(
                  onTap: () {
                    Navigator.push(
                      context,
                      MaterialPageRoute(
                        builder: (context) => const OuterDetailPage(),
                      ),
                    );
                  },
                  child: Container(
                    width: 100,
                    height: 100,
                    decoration: BoxDecoration(
                      color: Colors.purple,
                      borderRadius: BorderRadius.circular(20),
                    ),
                    child: const Center(
                      child: Text(
                        'Outer',
                        style: TextStyle(
                          color: Colors.white,
                          fontSize: 20,
                          fontWeight: FontWeight.bold,
                        ),
                      ),
                    ),
                  ),
                ),
              ),
            ),
          ),
          Expanded(
            child: Container(
              color: Colors.blue.shade100,
              child: Center(
                child: Hero(
                  tag: 'inner_hero',
                  child: GestureDetector(
                    onTap: () {
                      Navigator.push(
                        context,
                        MaterialPageRoute(
                          builder: (context) => const InnerDetailPage(),
                        ),
                      );
                    },
                    child: Container(
                      width: 100,
                      height: 100,
                      decoration: BoxDecoration(
                        color: Colors.blue,
                        borderRadius: BorderRadius.circular(20),
                      ),
                      child: const Center(
                        child: Text(
                          'Inner',
                          style: TextStyle(
                            color: Colors.white,
                            fontSize: 20,
                            fontWeight: FontWeight.bold,
                          ),
                        ),
                      ),
                    ),
                  ),
                ),
              ),
            ),
          ),
        ],
      ),
    );
  }
}

class OuterDetailPage extends StatelessWidget {
  const OuterDetailPage({super.key});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.purple.shade50,
      appBar: AppBar(title: const Text('外层详情')),
      body: Center(
        child: Hero(
          tag: 'outer_hero',
          child: Container(
            width: 250,
            height: 250,
            decoration: BoxDecoration(
              color: Colors.purple,
              borderRadius: BorderRadius.circular(30),
            ),
            child: const Center(
              child: Text(
                'Outer Hero',
                style: TextStyle(
                  color: Colors.white,
                  fontSize: 28,
                  fontWeight: FontWeight.bold,
                ),
              ),
            ),
          ),
        ),
      ),
    );
  }
}

class InnerDetailPage extends StatelessWidget {
  const InnerDetailPage({super.key});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      backgroundColor: Colors.blue.shade50,
      appBar: AppBar(title: const Text('内层详情')),
      body: Center(
        child: Hero(
          tag: 'inner_hero',
          child: Container(
            width: 250,
            height: 250,
            decoration: BoxDecoration(
              color: Colors.blue,
              borderRadius: BorderRadius.circular(30),
            ),
            child: const Center(
              child: Text(
                'Inner Hero',
                style: TextStyle(
                  color: Colors.white,
                  fontSize: 28,
                  fontWeight: FontWeight.bold,
                ),
              ),
            ),
          ),
        ),
      ),
    );
  }
}

代码分析:

• 垂直布局: 使用Column将页面分为两个区域,外层Hero位于顶部200px高的紫色区域,内层Hero占据剩余的蓝色区域。
• 独立导航: 两个Hero各自有独立的导航路径,点击外层Hero跳转到OuterDetailPage,点击内层Hero跳转到InnerDetailPage。
• 颜色区分: 外层Hero使用紫色系,内层Hero使用蓝色系,视觉上明确区分两个不同的交互区域。
• 一致的设计风格: 详情页的颜色、圆角、文字大小等设计风格与各自对应的Hero保持一致,确保动画的视觉连贯性。

8. 嵌套导航的注意事项

在实现Hero嵌套导航时,需要注意以下几个重要事项:

注意事项1: 确保tag的唯一性

每个Hero widget必须有唯一的tag,避免tag冲突。如果多个Hero使用相同的tag,Flutter引擎无法确定哪个Hero应该对应哪个目标,导致动画失败或混乱。

// 错误示例: tag冲突
Hero(tag: 'hero', child: ...)
Hero(tag: 'hero', child: ...) // 冲突!

// 正确示例: tag唯一
Hero(tag: 'outer_hero', child: ...)
Hero(tag: 'inner_hero', child: ...)

注意事项2: 管理多个Navigator

如果使用嵌套的Navigator,需要确保Hero动画在正确的Navigator中执行。一般来说,Hero动画应该在最近的Navigator中执行,而不是在所有的Navigator中执行。

// 嵌套Navigator
Navigator(
  onGenerateRoute: (settings) {
    // 生成路由
  },
  child: Scaffold(
    body: Hero(
      tag: 'nested_hero',
      child: Container(...),
    ),
  ),
)

注意事项3: 处理路由栈

在嵌套导航场景下,需要特别注意路由栈的管理。每个Navigator都有自己的路由栈,Hero动画需要正确识别源页面和目标页面的Navigator,才能正确执行飞行动画。

// 检查当前路由栈
Navigator.of(context).canPop(); // 是否可以返回
Navigator.of(context).pop(); // 返回上一页

注意事项4: 避免导航冲突

多个Hero各自负责独立的导航路径,需要避免导航冲突。例如,如果一个Hero在A页面上,另一个Hero在B页面上,确保它们的导航不会相互干扰。

下表总结了嵌套导航的注意事项及解决方案:

注意事项	原因	解决方案	预防措施
tag冲突	tag不唯一	使用命名空间和常量	建立命名规范
多Navigator	Hero在错误的Navigator中	使用正确的Navigator.of	明确导航层级
路由栈管理	路由栈混乱	明确每个Navigator的职责	规划导航结构
导航冲突	多个Hero相互干扰	独立的导航路径	设计清晰的交互

9. 常见问题及解决方案

在实现Hero嵌套导航时,开发者可能会遇到一些常见问题。本节将介绍这些问题及其解决方案。

问题1: Hero动画不执行

原因可能是tag不匹配、源页面或目标页面中没有对应的Hero、Navigator配置错误等。

解决方案:

• 检查tag是否一致,包括拼写和大小写
• 确认源页面和目标页面都有对应的Hero
• 检查Navigator的配置是否正确

// 检查tag一致性
Hero(tag: 'outer_hero', child: ...) // 源页面
Hero(tag: 'outer_hero', child: ...) // 目标页面

问题2: Hero动画跳过

Hero动画突然消失或跳过,可能是页面切换过快、Hero widget被提前销毁、动画被打断等原因。

解决方案:

• 增加动画时长,确保有足够的时间完成动画
• 检查Hero widget的生命周期,避免提前销毁
• 避免在动画过程中执行其他导航操作

问题3: 多Hero动画冲突

多个Hero同时执行动画,导致动画混乱或性能下降。

解决方案:

• 控制同时执行的Hero数量
• 使用不同的动画时长或曲线
• 优化Hero widget的结构

问题4: 导航状态混乱

多个Hero各自的导航状态相互干扰,导致路由栈混乱。

解决方案:

• 为每个Hero使用独立的Navigator
• 明确每个Navigator的职责和范围
• 避免跨Navigator的导航操作

10. 嵌套导航的最佳实践

总结实现Hero嵌套导航的最佳实践,帮助开发者构建高质量的嵌套导航结构。

实践1: 建立清晰的命名规范

为不同区域或不同类型的Hero建立清晰的命名规范,避免tag冲突。

class HeroTags {
  // 外层Hero
  static const String outerHero = 'outer_hero';

  // 内层Hero
  static const String innerHero = 'inner_hero';

  // Tab Hero
  static String tabHero(int index) => 'tab_hero_$index';

  // 列表Hero
  static String listItemHero(int id) => 'list_item_hero_$id';
}

实践2: 使用独立的Navigator

对于复杂的嵌套导航结构,考虑使用独立的Navigator来管理不同的导航栈。

class NestedNavigatorPage extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Column(
      children: [
        Expanded(
          child: Navigator(
            onGenerateRoute: (settings) {
              // 外层导航
            },
          ),
        ),
        Expanded(
          child: Navigator(
            onGenerateRoute: (settings) {
              // 内层导航
            },
          ),
        ),
      ],
    );
  }
}

实践3: 保持视觉一致性

同一区域的Hero和详情页应该保持视觉一致性,包括颜色、尺寸、圆角、字体等属性。

// 外层Hero
Container(
  color: Colors.purple,
  borderRadius: BorderRadius.circular(20),
)

// 外层详情页
Container(
  color: Colors.purple,
  borderRadius: BorderRadius.circular(30), // 稍大的圆角
)

实践4: 提供清晰的视觉反馈

为不同的Hero提供清晰的视觉反馈,如颜色、图标、文字等,帮助用户区分不同的交互区域。

// 外层Hero - 紫色
Container(color: Colors.purple, child: Text('Outer'))

// 内层Hero - 蓝色
Container(color: Colors.blue, child: Text('Inner'))

三、总结

Hero嵌套导航通过在同一个页面中存在多个Hero widget,每个Hero负责独立的导航路径,实现了复杂的导航结构和丰富的交互体验。本文深入讲解了10个核心知识点,包括多Hero共存的基本原理、外层Hero的设计与实现、内层Hero的设计与实现、垂直布局中的Hero排列、详情页的对应关系、Tag管理的最佳实践、示例代码展示、嵌套导航的注意事项、常见问题及解决方案以及最佳实践。

通过example07_hero_nested_navigation.dart的实际代码,详细分析了如何实现垂直布局中的多个Hero widget,包括tag的管理、独立导航的实现、视觉一致性的保持等。掌握了这些知识点和技巧,开发者可以构建出结构清晰、导航流畅的嵌套导航应用。

嵌套导航不仅是技术实现的挑战,更是架构设计和用户体验的考验。需要从应用的架构出发,规划清晰的导航结构,建立规范的管理方式,确保导航的流畅性和可维护性。通过合理的设计和规范的管理,可以构建出出色的Hero嵌套导航效果。

欢迎加入开源鸿蒙跨平台社区：https://openharmonycrossplatform.csdn.net
