Hero物理模拟动画详解

一、知识点概述

Hero物理模拟动画是Flutter中Hero动画的高级应用,通过应用各种物理曲线(Curve)来模拟真实世界的运动效果,让动画更加自然和生动。在实际应用中,合理使用物理曲线可以显著提升动画的质感,让用户感受到更加真实的交互反馈。本章节将深入探讨Hero动画与物理曲线的结合使用,包括弹性曲线、回弹曲线、缓动曲线等多种物理效果,帮助开发者掌握构建富有质感动画的技巧。

Flutter的Curves类提供了丰富的预定义曲线,这些曲线模拟了各种物理现象,如弹簧的弹性、物体的回弹、阻尼运动等。将这些曲线应用到Hero动画中,可以让共享元素的飞行过程呈现出物理世界的真实感,而不是生硬的线性变化。物理模拟动画的核心在于理解不同曲线的数学特性和视觉效果,根据具体场景选择合适的曲线类型。

Hero动画的flightShuttleBuilder参数是实现物理模拟的关键。通过这个参数,开发者可以自定义Hero飞行过程中显示的widget,并在其中应用各种动画效果。结合CurvedAnimation和各种物理曲线,可以创造出弹性、回弹、缓入缓出等丰富的动画效果,让Hero动画不再是简单的位移和缩放,而是充满动感和生命力的视觉体验。

二、核心知识点

1. 物理曲线的类型与特性

物理曲线是根据真实物理现象设计的动画曲线,它们模拟了物体在真实世界中的运动规律。理解这些曲线的类型和特性是使用Hero物理模拟动画的基础。Flutter的Curves类提供了多种预定义的物理曲线,每种曲线都有其独特的数学特性和视觉效果。

常见的物理曲线类型包括:

Curve _getCurve(int index) {
  switch (index % 8) {
    case 0:
      return Curves.elasticOut;
    case 1:
      return Curves.bounceOut;
    case 2:
      return Curves.fastOutSlowIn;
    case 3:
      return Curves.slowMiddle;
    case 4:
      return Curves.easeInOutBack;
    case 5:
      return Curves.easeOutCubic;
    case 6:
      return Curves.easeInExpo;
    case 7:
      return Curves.easeOutQuart;
    default:
      return Curves.ease;
  }
}

弹性曲线(Curves.elasticOut)的特点是在动画结束时产生弹性拉伸效果,就像弹簧一样。这种曲线适合用于强调元素的到达,给用户一种活泼、有弹性的感觉。但需要注意的是,弹性效果比较夸张,不适合所有场景,应该谨慎使用。

回弹曲线(Curves.bounceOut)模拟了物体从高处落下后多次弹跳的效果,就像皮球落地一样。这种曲线的视觉效果非常生动,但同样比较夸张,适合用于需要活泼效果的场景,如游戏、儿童应用等。

缓动曲线(如fastOutSlowIn、easeInOutBack等)则更加平滑自然,适合大多数常规场景。这些曲线的数学特性是加速和减速的结合,让动画的开始和结束都有缓冲,避免生硬的感觉。

2. flightShuttleBuilder的应用

flightShuttleBuilder是Hero widget的一个重要参数,它允许开发者自定义Hero飞行过程中显示的widget。默认情况下,Hero飞行时显示的是目标页面的Hero widget,但通过flightShuttleBuilder,可以完全控制飞行过程中的widget样式和行为,实现更加丰富和自定义的动画效果。

flightShuttleBuilder的函数签名如下:

Widget? flightShuttleBuilder(
  BuildContext flightContext,
  Animation<double> animation,
  HeroFlightDirection direction,
  BuildContext fromContext,
  BuildContext toContext,
)

参数说明:

• flightContext: 飞行widget的构建上下文
• animation: Hero动画的控制器,值从0.0到1.0
• direction: Hero飞行的方向(push或pop)
• fromContext: 源页面Hero widget的上下文
• toContext: 目标页面Hero widget的上下文

flightShuttleBuilder: (flightContext, animation, direction,
    fromContext, toContext) {
  final curve = _getCurve(index);
  return AnimatedBuilder(
    animation: animation,
    builder: (context, child) {
      return Transform.scale(
        scale: Tween<double>(begin: 0.5, end: 1.0)
            .animate(
              CurvedAnimation(
                parent: animation,
                curve: curve,
              ),
            )
            .value,
        child: Container(
          decoration: BoxDecoration(
            color: Colors.primaries[index % Colors.primaries.length],
            borderRadius: BorderRadius.circular(20),
          ),
          child: Center(
            child: Column(
              mainAxisAlignment: MainAxisAlignment.center,
              children: [
                Icon(Icons.star, color: Colors.white, size: 32),
                const SizedBox(height: 8),
                Text(
                  _getCurveName(index),
                  style: const TextStyle(
                    color: Colors.white,
                    fontSize: 12,
                    fontWeight: FontWeight.bold,
                  ),
                ),
              ],
            ),
          ),
        ),
      );
    },
  );
}

在上述代码中,我们使用flightShuttleBuilder自定义了Hero飞行过程中的widget。通过AnimatedBuilder监听animation的变化,并应用Transform.scale进行缩放动画。关键点是使用了CurvedAnimation将animation与物理曲线结合,使缩放效果具有物理特性。

flightShuttleBuilder的一个重要应用场景是在飞行过程中显示不同的内容,例如显示加载指示器、进度信息或特殊的视觉效果。这样可以增强用户的感知,让用户知道正在进行什么操作。

3. ElasticOut弹性曲线详解

ElasticOut曲线是一种具有弹性效果的动画曲线,它在动画结束时会产生弹性拉伸效果,就像弹簧一样。这种曲线的数学特性是在动画接近结束时产生多次小幅度的震荡,震荡的幅度逐渐减小,最终停在目标值。

ElasticOut曲线的数学表达式可以表示为:
[ f(t) = \sin(13 \pi \cdot t / 2) \cdot 2^{10 \cdot (t - 1)} ]

这个公式描述了一个在0到1之间的函数,当t接近1时,函数值会围绕1进行多次震荡,震荡的幅度呈指数级衰减。

case 0:
  return Curves.elasticOut;

ElasticOut曲线的视觉特点:

• 前期: 平滑加速,接近正常速度
• 中期: 速度逐渐加快
• 后期: 产生弹性震荡,多次小幅伸缩
• 结束: 最终停在目标位置

ElasticOut曲线的适用场景:

ElasticOut曲线的一个重要特点是夸张性。由于动画结束时的弹性效果比较明显,这种曲线不适合用于所有场景。在需要稳重、专业的场景中,应该避免使用ElasticOut,以免给用户造成不专业或幼稚的感觉。

在实际应用中,可以通过调整参数来控制弹性的强度。Curves类提供了多个变体:

• Curves.elasticOut: 标准弹性
• Curves.elasticIn: 反向弹性
• Curves.elasticInOut: 双向弹性

4. BounceOut回弹曲线详解

BounceOut曲线模拟了物体从高处落下后多次弹跳的效果,就像皮球落地一样。这种曲线的视觉效果非常生动有趣,能够给用户带来愉悦的体验。BounceOut在动画结束时会产生多次回弹,每次回弹的幅度逐渐减小,最终停在目标值。

BounceOut曲线的数学特性是使用正弦函数和指数衰减的组合,模拟物理世界中阻尼振荡的现象。曲线的形状类似于波的包络,波峰逐渐降低,最终收敛于目标值。

case 1:
  return Curves.bounceOut;

BounceOut曲线的视觉阶段:

从流程图可以看出,BounceOut曲线的动画过程可以分为多个阶段,每个阶段的回弹幅度逐渐减小,最终稳定在目标值。这种效果非常符合人们对物体弹跳的直觉预期。

BounceOut曲线的回弹次数通常为3-4次,每次回弹的幅度大约是前一次的30%-50%。这种设计既能体现出弹跳的效果,又不会让动画显得过于拖沓。

BounceOut曲线的适用场景:

与ElasticOut相比,BounceOut的回弹效果更加明显,也更加夸张。因此,BounceOut更适合用于需要强烈视觉反馈的场景,如游戏、儿童应用等。在常规的商务或生产力应用中,应该避免使用BounceOut,以免显得不专业。

5. FastOutSlowIn缓动曲线详解

FastOutSlowIn曲线是一种非对称的缓动曲线,它的特点是开始时快速加速,结束时缓慢减速。这种曲线模拟了物体在真实世界中受到惯性影响的运动规律,是最常用和最自然的动画曲线之一。

FastOutSlowIn曲线的数学特性是前半段快速变化,后半段缓慢变化,整体呈现S形曲线。这种曲线的视觉特点是动画开始时迅速响应,结束时平滑停止,给用户一种快速但又不失稳重的感觉。

case 2:
  return Curves.fastOutSlowIn;

FastOutSlowIn曲线的速度变化:

从表格可以看出,FastOutSlowIn曲线的速度变化分为四个阶段,从快速启动到平滑停止,整个过程流畅自然。这种曲线非常适合用于需要快速响应但又要平滑结束的场景。

FastOutSlowIn曲线的适用场景:

FastOutSlowIn曲线是Material Design推荐的默认动画曲线,也是Flutter中PageRouteBuilder的默认曲线。这种曲线的通用性很强,几乎适用于所有常规场景,是开发者的首选曲线。

6. SlowMiddle中间慢曲线详解

SlowMiddle曲线是一种对称的曲线,它的特点是中间阶段速度较慢,两端速度较快。这种曲线模拟了物体在运动过程中受阻力的现象,或者是为了突出中间阶段的效果。

SlowMiddle曲线的数学特性是在动画的中间段(大约30%-70%的时间段)速度明显降低,两端则相对较快。这种曲线的视觉特点是动画开始时快速启动,中间阶段明显减速,结束时又快速完成。

case 3:
  return Curves.slowMiddle;

SlowMiddle曲线的速度变化:

从流程图可以看出,SlowMiddle曲线在中间阶段明显减速,这样可以给用户更多时间观察中间的内容或效果。这种曲线适合用于需要突出中间过程的场景,如展示重要信息、引导用户注意等。

SlowMiddle曲线的适用场景:

SlowMiddle曲线的一个独特之处在于它故意延长了动画的中间阶段,这在某些场景下是有意的,例如需要用户仔细观察某个过程或信息。但在大多数情况下,这种曲线会增加动画的时长,影响应用的响应速度,因此应该谨慎使用。

7. EaseInOutBack回退曲线详解

EaseInOutBack曲线是一种带有回退效果的缓动曲线,它的特点是在动画开始和结束时都会先向反方向移动一小段距离,然后再向目标方向移动。这种曲线模拟了物体在运动前先蓄力,在到达目标前先减速后退的物理现象。

EaseInOutBack曲线的数学特性是在动画开始时先反向移动到负值,然后迅速回到正值,在结束时又会超过目标值,然后回到目标值。这种曲线的视觉特点是动画有明显的回退效果,动感十足。

case 4:
  return Curves.easeInOutBack;

EaseInOutBack曲线的运动轨迹:

从表格可以看出,EaseInOutBack曲线在开始时会向后回退约10%,在结束时向前超出约5%,然后回到目标值。这种回退效果让动画看起来更加生动,有蓄力和缓冲的感觉。

EaseInOutBack曲线的适用场景:

EaseInOutBack曲线的回退效果虽然生动,但也比较夸张,不适合所有场景。在需要稳重、专业的场景中,应该避免使用EaseInOutBack。但在需要强调某些元素或增加视觉反馈的场景中,EaseInOutBack是一个很好的选择。

8. 其他缓动曲线的特点

除了上述几种曲线,Flutter还提供了许多其他类型的缓动曲线,每种曲线都有其独特的特点和适用场景。本节将介绍几种常用的缓动曲线。

EaseOutCubic曲线: 三次缓出曲线,特点是在动画结束时呈现三次方减速效果。这种曲线的数学表达式为 ( f(t) = 1 - (1 - t)^3 ),在接近结束时速度呈三次方衰减,减速效果非常平滑。

case 5:
  return Curves.easeOutCubic;

EaseOutCubic曲线的适用场景:

• 需要平滑减速的动画
• 页面滚动或滑动
• 元素的淡出效果

EaseInExpo曲线: 指数缓入曲线,特点是在动画开始时非常缓慢,然后呈指数级加速。这种曲线的数学表达式涉及指数函数,在接近开始时速度几乎为零,后期快速加速。

case 6:
  return Curves.easeInExpo;

EaseInExpo曲线的适用场景:

• 需要慢速启动的动画
• 元素的淡入效果
• 突出动画的开始阶段

EaseOutQuart曲线: 四次缓出曲线,特点是在动画结束时呈现四次方减速效果。这种曲线的减速效果比EaseOutCubic更加明显,停止时更加平滑。

case 7:
  return Curves.easeOutQuart;

EaseOutQuart曲线的适用场景:

• 需要非常平滑减速的动画
• 高质量页面转场
• 元素的优雅消失

下表对比了这三种曲线的特点:

从表格可以看出,这三种曲线各有特点,开发者应该根据具体场景选择合适的曲线类型。EaseOutCubic是最常用的平衡选择,EaseInExpo适合需要慢速启动的场景,EaseOutQuart适合需要极致平滑的场景。

9. 示例代码展示

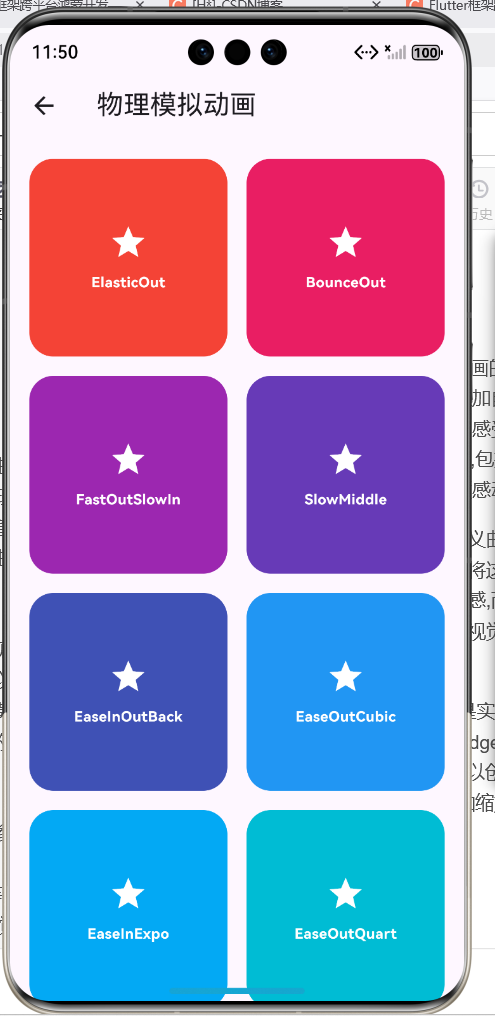

下面是一个展示Hero物理模拟动画的完整示例代码,该代码来自example04_hero_physics_simulation.dart文件。这个示例展示了8种不同的物理曲线效果,每种曲线都有其独特的视觉效果。

import 'package:flutter/material.dart';

class HeroPhysicsSimulationDemo extends StatelessWidget {
  const HeroPhysicsSimulationDemo({super.key});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(title: const Text('物理模拟动画')),
      body: GridView.builder(
        padding: const EdgeInsets.all(16),
        gridDelegate: const SliverGridDelegateWithFixedCrossAxisCount(
          crossAxisCount: 2,
          mainAxisSpacing: 16,
          crossAxisSpacing: 16,
        ),
        itemCount: 8,
        itemBuilder: (context, index) {
          return GestureDetector(
            onTap: () {
              Navigator.push(
                context,
                MaterialPageRoute(
                  builder: (context) => PhysicsDetailPage(index: index),
                ),
              );
            },
            child: Hero(
              tag: 'physics_$index',
              flightShuttleBuilder: (flightContext, animation, direction,
                  fromContext, toContext) {
                final curve = _getCurve(index);
                return AnimatedBuilder(
                  animation: animation,
                  builder: (context, child) {
                    return Transform.scale(
                      scale: Tween<double>(begin: 0.5, end: 1.0)
                          .animate(
                            CurvedAnimation(
                              parent: animation,
                              curve: curve,
                            ),
                          )
                          .value,
                      child: Container(
                        decoration: BoxDecoration(
                          color: Colors.primaries[index % Colors.primaries.length],
                          borderRadius: BorderRadius.circular(20),
                        ),
                        child: Center(
                          child: Column(
                            mainAxisAlignment: MainAxisAlignment.center,
                            children: [
                              Icon(Icons.star, color: Colors.white, size: 32),
                              const SizedBox(height: 8),
                              Text(
                                _getCurveName(index),
                                style: const TextStyle(
                                  color: Colors.white,
                                  fontSize: 12,
                                  fontWeight: FontWeight.bold,
                                ),
                              ),
                            ],
                          ),
                        ),
                      ),
                    );
                  },
                );
              },
              child: Container(
                decoration: BoxDecoration(
                  color: Colors.primaries[index % Colors.primaries.length],
                  borderRadius: BorderRadius.circular(20),
                ),
                child: Center(
                  child: Column(
                    mainAxisAlignment: MainAxisAlignment.center,
                    children: [
                      Icon(Icons.star, color: Colors.white, size: 32),
                      const SizedBox(height: 8),
                      Text(
                        _getCurveName(index),
                        style: const TextStyle(
                          color: Colors.white,
                          fontSize: 12,
                          fontWeight: FontWeight.bold,
                        ),
                      ),
                    ],
                  ),
                ),
              ),
            ),
          );
        },
      ),
    );
  }

  Curve _getCurve(int index) {
    switch (index % 8) {
      case 0:
        return Curves.elasticOut;
      case 1:
        return Curves.bounceOut;
      case 2:
        return Curves.fastOutSlowIn;
      case 3:
        return Curves.slowMiddle;
      case 4:
        return Curves.easeInOutBack;
      case 5:
        return Curves.easeOutCubic;
      case 6:
        return Curves.easeInExpo;
      case 7:
        return Curves.easeOutQuart;
      default:
        return Curves.ease;
    }
  }

  String _getCurveName(int index) {
    switch (index % 8) {
      case 0:
        return 'ElasticOut';
      case 1:
        return 'BounceOut';
      case 2:
        return 'FastOutSlowIn';
      case 3:
        return 'SlowMiddle';
      case 4:
        return 'EaseInOutBack';
      case 5:
        return 'EaseOutCubic';
      case 6:
        return 'EaseInExpo';
      case 7:
        return 'EaseOutQuart';
      default:
        return 'Ease';
    }
  }
}

class PhysicsDetailPage extends StatelessWidget {
  final int index;

  const PhysicsDetailPage({required this.index});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(title: const Text('物理效果详情')),
      body: Center(
        child: Hero(
          tag: 'physics_$index',
          flightShuttleBuilder: (flightContext, animation, direction,
              fromContext, toContext) {
            return AnimatedBuilder(
              animation: animation,
              builder: (context, child) {
                return Transform.scale(
                  scale: Tween<double>(begin: 0.5, end: 1.0)
                      .animate(
                        CurvedAnimation(
                          parent: animation,
                          curve: _getCurve(index),
                        ),
                      )
                      .value,
                  child: Container(
                    width: 250,
                    height: 250,
                    decoration: BoxDecoration(
                      color: Colors.primaries[index % Colors.primaries.length],
                      borderRadius: BorderRadius.circular(30),
                    ),
                    child: Center(
                      child: Column(
                        mainAxisAlignment: MainAxisAlignment.center,
                        children: [
                          Icon(Icons.star, color: Colors.white, size: 64),
                          const SizedBox(height: 16),
                          Text(
                            _getCurveName(index),
                            style: const TextStyle(
                              color: Colors.white,
                              fontSize: 18,
                              fontWeight: FontWeight.bold,
                            ),
                          ),
                        ],
                      ),
                    ),
                  ),
                );
              },
            );
          },
          child: Container(
            width: 250,
            height: 250,
            decoration: BoxDecoration(
              color: Colors.primaries[index % Colors.primaries.length],
              borderRadius: BorderRadius.circular(30),
            ),
            child: Center(
              child: Column(
                mainAxisAlignment: MainAxisAlignment.center,
                children: [
                  Icon(Icons.star, color: Colors.white, size: 64),
                  const SizedBox(height: 16),
                  Text(
                    _getCurveName(index),
                    style: const TextStyle(
                      color: Colors.white,
                      fontSize: 18,
                      fontWeight: FontWeight.bold,
                    ),
                  ),
                ],
              ),
            ),
          ),
        ),
      ),
    );

    Curve _getCurve(int index) {
      switch (index % 8) {
        case 0:
          return Curves.elasticOut;
        case 1:
          return Curves.bounceOut;
        case 2:
          return Curves.fastOutSlowIn;
        case 3:
          return Curves.slowMiddle;
        case 4:
          return Curves.easeInOutBack;
        case 5:
          return Curves.easeOutCubic;
        case 6:
          return Curves.easeInExpo;
        case 7:
          return Curves.easeOutQuart;
        default:
          return Curves.ease;
      }
    }

    String _getCurveName(int index) {
      switch (index % 8) {
        case 0:
          return 'ElasticOut';
        case 1:
          return 'BounceOut';
        case 2:
          return 'FastOutSlowIn';
        case 3:
          return 'SlowMiddle';
        case 4:
          return 'EaseInOutBack';
        case 5:
          return 'EaseOutCubic';
        case 6:
          return 'EaseInExpo';
        case 7:
          return 'EaseOutQuart';
        default:
          return 'Ease';
      }
    }
  }
}

代码分析:

• 网格布局: 使用GridView.builder创建了8个网格项,每个网格项展示一种物理曲线效果,使用SliverGridDelegateWithFixedCrossAxisCount设置2列布局。
• flightShuttleBuilder: 在列表页和详情页的Hero中都使用了flightShuttleBuilder,自定义了Hero飞行过程中的widget,应用了Transform.scale缩放动画。
• CurvedAnimation: 使用CurvedAnimation将animation与物理曲线结合,实现了各种物理效果,如弹性、回弹、缓动等。
• AnimatedBuilder: 使用AnimatedBuilder监听animation的变化,实时更新widget的缩放状态,实现流畅的动画效果。
• 曲线管理: 通过_getCurve和_getgetCurveName方法统一管理所有曲线类型,确保列表页和详情页使用相同的曲线。
• 尺寸变化: 列表页的Container尺寸由GridView自动计算,详情页的Container尺寸固定为250x250,Hero动画会自动处理尺寸变化。

10. 物理模拟动画的实践建议

在使用Hero物理模拟动画时,需要遵循一些实践建议,以确保动画效果既美观又实用。以下是一些重要的建议:

建议1: 选择合适的曲线类型

根据应用场景选择合适的曲线类型是最重要的决策。以下是曲线选择的决策树:

从决策树可以看出,曲线选择应该基于应用类型、动画需求和用户体验目标。游戏和儿童应用可以使用夸张的曲线,而商务应用应该选择稳重的曲线。

建议2: 控制动画时长

物理曲线的效果通常比较明显,如果动画时长过长,会让用户感到拖沓。建议的动画时长设置:

从表格可以看出,夸张曲线(如ElasticOut、BounceOut)需要较长的动画时长来展现效果,而缓动曲线(如FastOutSlowIn、EaseOutCubic)需要较短的动画时长来保持响应性。

建议3: 注意性能影响

物理模拟动画通常涉及复杂的计算,特别是flightShuttleBuilder中的自定义widget会增加渲染负担。以下是一些性能优化建议:

• 简化flightShuttleBuilder中的widget结构,避免过深嵌套
• 使用const widget减少重建
• 避免在飞行过程中使用Image等重量级组件
• 控制同时执行的Hero动画数量
• 使用profile模式测试性能

建议4: 考虑可访问性

物理模拟动画的夸张效果可能会对某些用户造成不适,特别是对于有视觉敏感或前庭问题的用户。应该提供关闭动画的选项,或者使用系统设置来控制动画强度。

三、总结

Hero物理模拟动画通过应用各种物理曲线,让Hero动画呈现出真实世界的运动质感。本文深入讲解了10个核心知识点,包括物理曲线的类型与特性、flightShuttleBuilder的应用、ElasticOut弹性曲线、BounceOut回弹曲线、FastOutSlowIn缓动曲线、SlowMiddle中间慢曲线、EaseInOutBack回退曲线、其他缓动曲线的特点、示例代码展示以及实践建议。

通过example04_hero_physics_simulation.dart的实际代码,详细分析了8种不同物理曲线的实现细节和使用技巧。掌握了这些知识点和技巧,开发者可以构建出富有质感和生动性的Hero动画,显著提升应用的视觉体验和交互感受。

物理模拟动画不仅是技术实现的体现,更是设计美学和用户体验的融合。需要从用户的角度出发,考虑动画的合理性、舒适性和性能效率等多个方面,创造出既美观又实用的动画效果。通过合理选择曲线类型、控制动画时长、优化性能表现,可以构建出出色的Hero物理模拟动画。

欢迎加入开源鸿蒙跨平台社区：https://openharmonycrossplatform.csdn.net
