前言

在算子开发（Kernel）和图构建（Graph Build）之间，还存在一个神秘的中间层——图优化（Graph Optimization）。

当你把模型交给 GE（Graph Engine）时，GE 不会傻乎乎地照单全收。它会启动一系列的 Pass（优化趟），像安检扫描一样扫描你的计算图：

• “哎，这里有三个算子可以合并！”

• “这块内存可以复用！”

• “这个数据格式转来转去太多余了，删掉！”

虽然 GE 内置了很多通用 Pass，但在面对特定的自定义算子或新兴模型架构（如 MoE, Mamba）时，内置规则可能失效。这时，你需要自己写一个 Custom Pass，告诉编译器：“如果你看到 A->B->C 这样的结构，请把它们换成 D。”

本期我们将深入 GE 的 Scope Fusion Pass 机制，手写一个自定义的图融合插件。

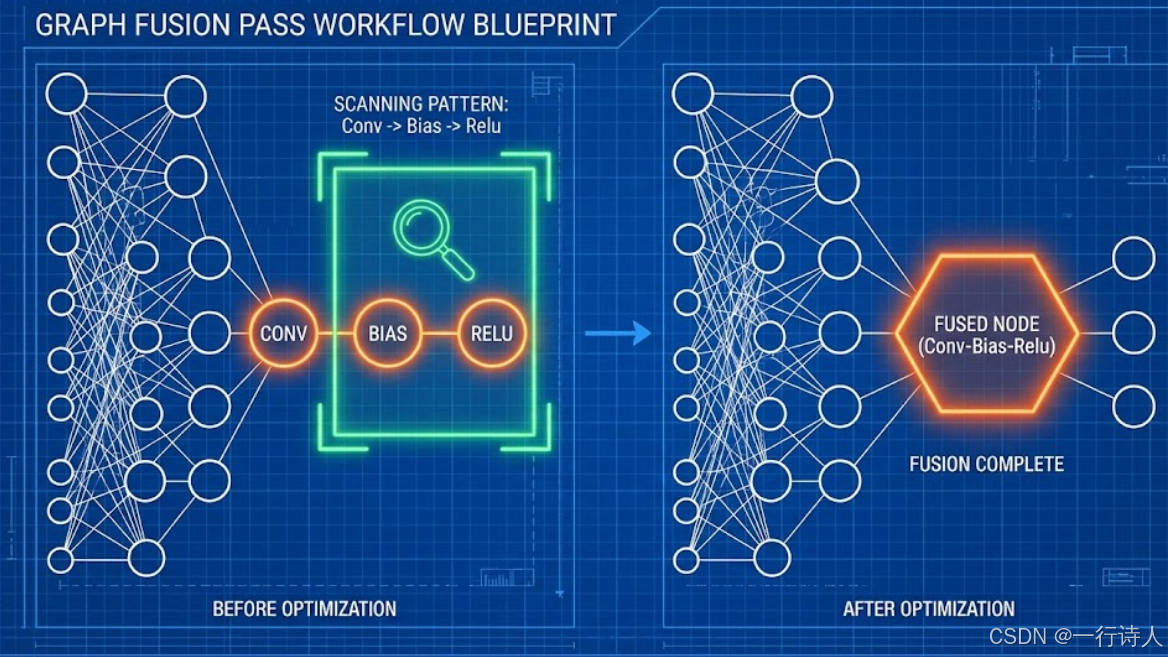

一、 核心图解：图上的“连连看”

图融合的本质就是 Pattern Matching（模式匹配） 和 Replacement（替换）。

二、 融合利器：Scope Fusion Pass

昇腾提供了多种 Pass 接口（如 Graph Fusion, UB Fusion），其中 Scope Fusion Pass 是最灵活的一种。它基于 TensorFlow/ONNX 的 Scope（命名空间）机制来识别子图。

2.1 融合流程

1. Define Pattern：定义你要找什么样的“猎物”（子图结构）。

2. Match：GE 自动在全图中寻找匹配的子图。

3. Fuse：触发回调函数，你在这里修改图结构（断开旧连线，插入新节点）。

三、 实战：编写一个 "Add + Relu" 融合 Pass

假设我们想把所有的 Add 后面紧接 Relu 的结构，融合为一个 AddRelu 算子（我们在第十一期写过这个算子）。

3.1 头文件与基类

我们需要继承 ScopeFusionPass 类。

#include "register/scope/scope_fusion_pass_register.h"

namespace ge {
class AddReluFusionPass : public ScopeFusionPass {
protected:
    // 1. 定义模式：长什么样？
    std::vector<ScopeFusionPatterns> DefinePatterns() override;

    // 2. 定义名称
    std::string PassName() override { return "AddReluFusionPass"; }

    // 3. 执行融合：怎么改？
    Status LastMatchScopesAndFusion(
        std::vector<std::vector<Scope *>> &scopes,
        std::vector<Scope *> &fused_scopes) override;
};
}

3.2 定义匹配模式 (Pattern)

我们需要告诉 GE：先找一个 Add，再找一个 Relu，且它们之间相连。

std::vector<ScopeFusionPatterns> AddReluFusionPass::DefinePatterns() {
    std::vector<ScopeFusionPatterns> patterns;
    ScopeFusionPatterns pattern;

    // 定义节点类型
    pattern.AddNodeSpec("add_node", "Add")   // 找 Type 为 Add 的节点，别名叫 add_node
           .AddNodeSpec("relu_node", "Relu"); // 找 Type 为 Relu 的节点

    // 定义连接关系：add_node -> relu_node
    // 注意：这里只是简单的线性连接，Scope Pass 其实更擅长基于 Scope Name 的层级匹配
    // 如果是基于拓扑结构的匹配，通常使用 "GraphFusionPass"
    // 但 Scope Pass 对于 TF 这种 Scope 层级清晰的模型非常有效

    patterns.push_back(pattern);
    return patterns;
}

注：实际的 Scope Pass 通常基于 Scope（如 Bert/Layer1/Attention/...）进行匹配。如果只是纯拓扑匹配，CANN 还提供了 GraphFusionPass。为了简化理解，这里展示概念逻辑。

3.3 执行融合逻辑 (Fuse)

这是“手术”最关键的一步。

Status AddReluFusionPass::LastMatchScopesAndFusion(
    std::vector<std::vector<Scope *>> &scopes,
    std::vector<Scope *> &fused_scopes) {

    // scopes 包含了所有匹配到的子图列表
    for (auto &subgraph : scopes) {
        // 1. 创建新节点 (AddRelu)
        // 使用 GenOperator 构造一个 IR
        auto fused_op = ge::op::AddRelu("FusedAddRelu_" + std::to_string(index));

        // 2. 迁移属性
        // 把旧 Add 节点的输入连到新节点上
        // 把旧 Relu 节点的输出连到新节点上

        // 3. 替换图中的节点
        // GE 提供了 InsertNode, RemoveNode 等接口
        // 这是一个复杂的图操作过程，需要处理 Edge 的重连

        // 4. 注册新 Scope
        // ...
    }
    return SUCCESS;
}

3.4 注册 Pass

最后，使用宏将 Pass 注册到 GE 系统中。

// 注册到内置的 "System Scope Fusion" 阶段
REGISTER_SCOPE_FUSION_PASS("AddReluFusionPass", AddReluFusionPass);

四、 编译与生效

自定义 Pass 通常被编译为 .so 动态库，放在 ATC 工具的插件目录下。

1. 编译：使用 CMake 编译成 libadd_relu_fusion.so。

2. 部署：放入 ${ASCEND_HOME}/opp/framework/custom/tensorflow/ (路径视具体框架而定)。

3. 运行：当你再次运行 ATC 转换模型时，日志里会出现 [INFO] AddReluFusionPass run success，说明你的手术刀生效了！

五、 总结

自定义 Pass 是 AI 编译器开发的皇冠明珠。

1. 价值：它能解决通用优化解决不了的 Corner Case，带来 20%~50% 的额外性能收益。

2. 难度：需要对图论（Graph Theory）和 GE 的 IR 接口非常熟悉。

3. 场景：主要用于 大算子融合（Op Fusion） 和 布局调整（Layout Transform）。

掌握了这一招，你就不仅仅是在“写”算子，而是在“改”编译器。你拥有了上帝视角，可以重塑整个计算图。
