轻量级的 ELF（Executable and Linkable Format）文件加载器鸿蒙化适配常见问题与解决方案

本文详细记录了使用命令OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh构建Elf-loader的全过程。Elf-loader是一个轻量级ELF文件加载器，支持aarch64和x86_64架构，具有ELF文件解析、内存管理、系统调用封装等功能。构建流程包括源码获取、补丁应用（添加JIT支持）、交叉编译、安装打包等步骤。验证表明，构建生成的

KNJW

873人浏览 · 2025-11-26 16:24:16

KNJW · 2025-11-26 16:24:16 发布

本文记录使用命令 OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh 构建 Elf-loader（安装为 loader）的完整过程，包括环境、构建链路、关键日志、常见问题与解决方案、产物验证与重建方法，便于复现与运维。

📖 Elf-loader 简介

Elf-loader 是一个轻量级的 ELF（Executable and Linkable Format）文件加载器，用于在用户空间加载和执行 ELF 格式的可执行文件。它提供了一个最小化的 ELF 加载实现，不依赖标准 C 库，适合在受限环境中使用。

🎯 Elf-loader 的作用与重要性

Elf-loader 是 ELF 文件加载的核心工具，提供了：

ELF 文件加载：在用户空间加载和执行 ELF 格式的可执行文件
轻量级实现：不依赖标准 C 库，使用系统调用直接与内核交互
独立运行：可以作为独立的加载器运行，不依赖动态链接器
研究工具：适合用于 ELF 文件格式研究和实验
调试工具：可以用于调试和分析 ELF 文件的加载过程
教学工具：帮助理解 ELF 文件格式和加载机制

🔧 Elf-loader 核心特性

1. ELF 文件格式支持

ELF 头解析：解析 ELF 文件头（Elf_Ehdr）
程序头解析：解析程序头表（Elf_Phdr）
段加载：加载可执行段到内存
符号解析：解析符号表和重定位信息

2. 内存管理

内存映射：使用 mmap 系统调用映射内存
内存保护：使用 mprotect 设置内存保护标志
内存释放：使用 munmap 释放映射的内存
JIT 支持：通过 prctl 系统调用支持 JIT 编译

3. 系统调用封装

文件操作：open、read、lseek、close
内存操作：mmap、munmap、mprotect
进程控制：exit、prctl
错误处理：errno 处理

4. 架构支持

aarch64：ARM 64位架构支持
amd64/x86_64：x86-64 架构支持
交叉编译：支持交叉编译到目标架构

5. 应用场景

ELF 文件研究：研究 ELF 文件格式和加载机制
调试工具：调试 ELF 文件的加载过程
教学工具：教学 ELF 文件格式知识
实验环境：在受限环境中加载和执行 ELF 文件

🚀 构建入口与环境

📝 执行命令：OHOS_ARCH=aarch64 OHOS_ABI=arm64-v8a sh ./create-hnp.sh
🔧 入口脚本：create-hnp.sh
- 检查必需的环境变量 OHOS_ARCH 和 OHOS_ABI
- 导出 LC_CTYPE、TOOL_HOME、OHOS_SDK_HOME
- 执行 make -C build-hnp
📦 顶层构建：build-hnp/Makefile
- PKGS 变量定义需要构建的包列表（包含 elf-loader）
- 通过 check-pkgs 机制自动检测 PKGS 变化并触发重新构建
- 自动合并 external-hnp 目录下的外部 HNP 包
- base.hnp 依赖所有包的 .stamp 和外部 HNP 包
- 总目标 all: copy，打包 base.hnp 并拷贝到 entry/hnp/$(OHOS_ABI)

⚙️ Elf-loader 包的构建配置

📁 包目录：build-hnp/elf-loader/Makefile
- 继承通用规则：include ../utils/Makefrag
- 源地址：https://github.com/MikhailProg/elf（Git 仓库）
- 版本：最新主分支
🔧 补丁应用：
- jit.patch - 添加 JIT 编译支持
  - 在 loader.c 中添加 prctl 调用以支持 JIT
  - 在 z_syscalls.c 中添加 prctl 系统调用封装
  - 在 z_syscalls.h 中添加 z_prctl 函数声明
⚙️ 构建参数：
- aarch64 架构：
  - ARCH=aarch64
  - CFLAGS="-ffreestanding -DELFCLASS=ELFCLASS64"
- x86_64 架构：
  - ARCH=amd64
  - CFLAGS="-ffreestanding -DELFCLASS=ELFCLASS64"
🔨 构建流程：
1. 从 GitHub 克隆源码到 download/elf
2. 复制源码到 temp/elf
3. 应用 jit.patch 补丁
4. 根据架构编译（make -C src ARCH=...）
5. 复制 loader 二进制到 build/bin/
6. 复制到 ../sysroot
🔧 通用工具链与路径：build-hnp/utils/Makefrag
- CC/CXX/LD/AR/RANLIB/... 均指向 OHOS SDK 的 LLVM 工具链
- 使用交叉编译器：$(OHOS_ARCH)-unknown-linux-ohos-clang

📋 关键日志与过程节点

📥 源码获取：
- 从 GitHub 克隆 https://github.com/MikhailProg/elf 仓库
- 克隆到 download/elf 目录
🔧 补丁应用：
- 复制源码到 temp/elf
- 应用 jit.patch 补丁（添加 JIT 支持）
⚙️ 编译阶段：
- 根据架构选择编译参数（ARCH=aarch64 或 ARCH=amd64）
- 使用 -ffreestanding 标志（不依赖标准库）
- 定义 ELFCLASS64 宏（64位 ELF 文件）
- 编译生成 loader 二进制文件
📦 安装与打包：
- 复制 loader 到 build/bin/
- 复制到 ../sysroot/bin/
- 完成 base.hnp 重打包，拷贝产物到 entry/hnp/arm64-v8a/
- Elf-loader 工具已成功打包到 base.hnp 中

✅ 产物验证

📦 检查打包文件

ls build-hnp/base.hnp  # 应存在
ls entry/hnp/arm64-v8a/*.hnp  # 应包含 base.hnp 与 base-public.hnp

🔍 检查二进制文件

# 检查 Elf-loader 可执行文件
ls -lh build-hnp/sysroot/bin/loader
file build-hnp/sysroot/bin/loader

✅ 构建验证结果：

✅ Elf-loader 可执行文件已安装：
- loader (9.9K) - ELF 文件加载器
✅ 文件类型：ELF 64-bit LSB pie executable, ARM aarch64
✅ 动态链接：dynamically linked, interpreter /lib/ld-musl-aarch64.so.1
✅ 已剥离符号：stripped
✅ 已打包到 base.hnp 中

💻 终端中执行的示例命令

🔧 Elf-loader 基本使用

1. 基本加载

# 加载并执行 ELF 文件
loader /path/to/executable

# 加载并执行当前目录的 ELF 文件
loader ./myapp

# 加载并执行系统命令（如果支持）
loader /bin/ls

# 检查 loader 本身
file loader
loader loader  # 尝试加载 loader 自身

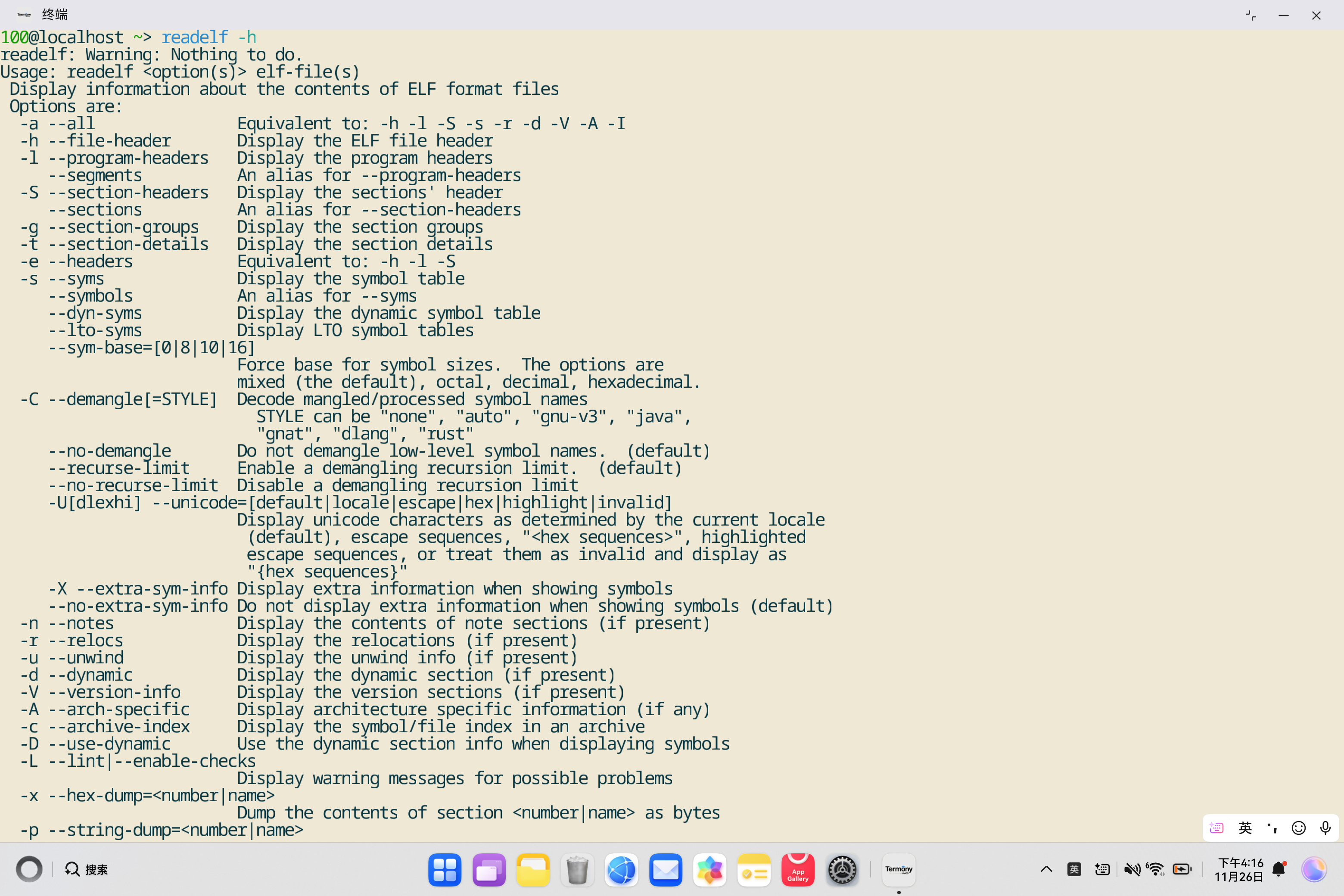

2. ELF 文件分析

# 使用 readelf 分析 ELF 文件
readelf -h /path/to/executable

# 查看程序头
readelf -l /path/to/executable

# 查看节头
readelf -S /path/to/executable

# 查看符号表
readelf -s /path/to/executable

# 查看动态链接信息
readelf -d /path/to/executable

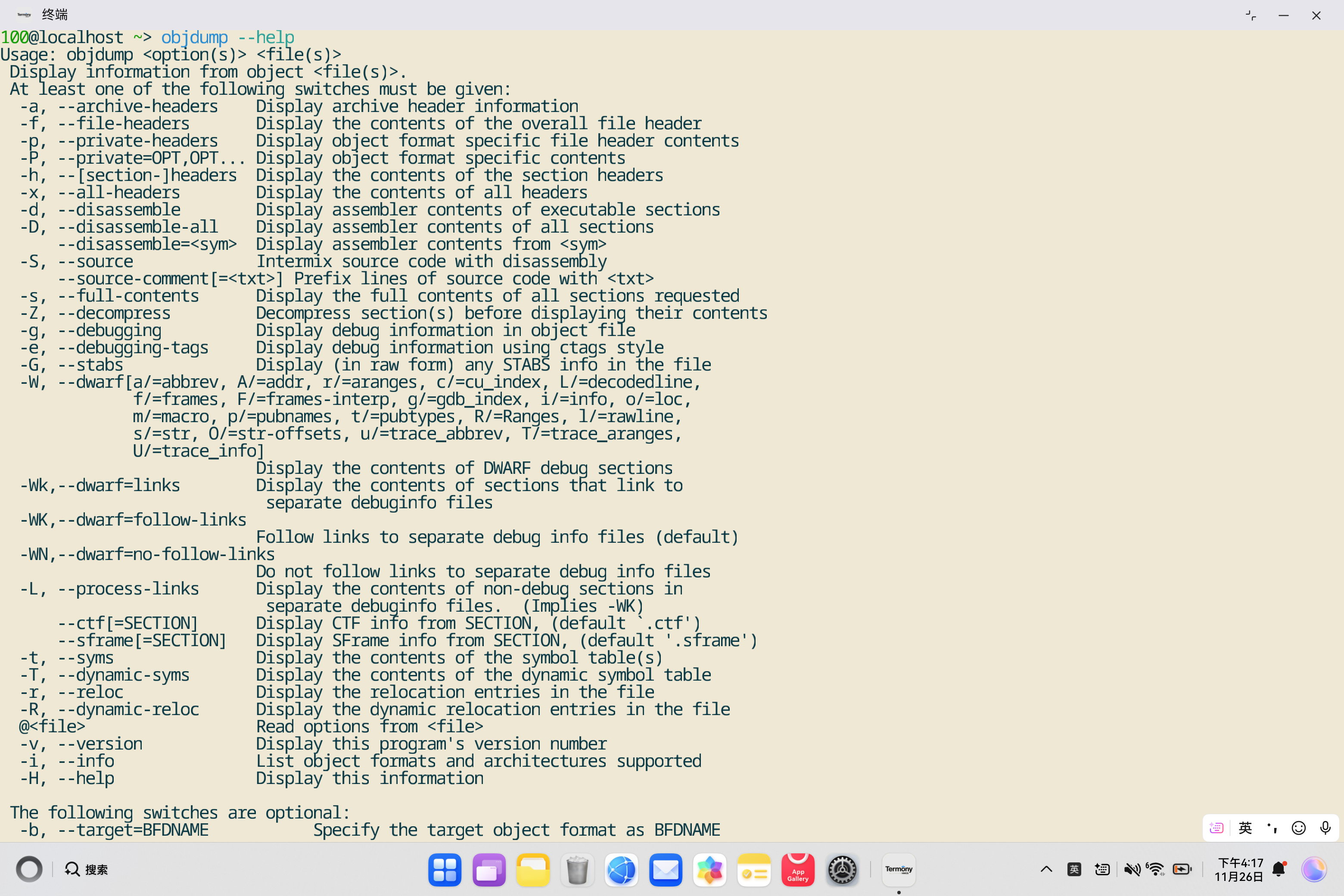

3. 使用 objdump 分析

# 反汇编 ELF 文件
objdump -d /path/to/executable

# 查看文件头信息
objdump -f /path/to/executable

# 查看节信息
objdump -h /path/to/executable

# 查看符号表
objdump -t /path/to/executable

# 查看动态符号表
objdump -T /path/to/executable

4. ELF 文件验证

# 检查 ELF 文件类型
file /path/to/executable

# 检查 ELF 文件架构
readelf -h /path/to/executable | grep Machine

# 检查 ELF 文件入口点
readelf -h /path/to/executable | grep Entry

# 检查 ELF 文件是否可执行
test -x /path/to/executable && echo "Executable" || echo "Not executable"

# 检查 ELF 文件依赖
ldd /path/to/executable 2>/dev/null || echo "Static or not a dynamic executable"

5. 创建测试 ELF 文件

# 创建一个简单的 C 程序
cat > test.c << 'EOF'
#include <stdio.h>
int main() {
    printf("Hello from ELF loader!\n");
    return 0;
}
EOF

# 编译为静态链接的可执行文件
gcc -static -o test test.c

# 使用 loader 加载
./loader ./test

# 编译为动态链接的可执行文件
gcc -o test_dynamic test.c

# 使用 loader 加载（可能需要动态链接器支持）
./loader ./test_dynamic

6. 调试 ELF 加载

# 使用 strace 跟踪系统调用
strace ./loader /path/to/executable

# 跟踪特定的系统调用
strace -e mmap,munmap,mprotect ./loader /path/to/executable

# 使用 gdb 调试
gdb ./loader
(gdb) set args /path/to/executable
(gdb) run

# 使用 readelf 查看加载信息
readelf -l /path/to/executable | grep LOAD

7. ELF 文件格式分析

# 查看 ELF 文件头详细信息
readelf -h /path/to/executable

# 查看程序头表
readelf -l /path/to/executable

# 查看节头表
readelf -S /path/to/executable

# 查看符号表
readelf -s /path/to/executable

# 查看重定位信息
readelf -r /path/to/executable

# 查看动态段
readelf -d /path/to/executable

# 查看注释段
readelf -n /path/to/executable

8. 实际应用示例

# 加载简单的静态链接程序
cat > hello.c << 'EOF'
#include <unistd.h>
int main() {
    write(1, "Hello, World!\n", 14);
    return 0;
}
EOF

gcc -static -nostdlib -o hello hello.c
./loader ./hello

# 加载使用系统调用的程序
cat > syscall_test.c << 'EOF'
#include <unistd.h>
#include <sys/syscall.h>
int main() {
    syscall(SYS_write, 1, "Syscall test\n", 13);
    return 0;
}
EOF

gcc -static -o syscall_test syscall_test.c
./loader ./syscall_test

# 测试不同架构的 ELF 文件
# 注意：loader 只能加载匹配架构的 ELF 文件
file /path/to/executable  # 检查架构
./loader /path/to/executable  # 加载匹配架构的文件

9. ELF 文件比较

# 比较两个 ELF 文件
diff <(readelf -h file1) <(readelf -h file2)

# 比较程序头
diff <(readelf -l file1) <(readelf -l file2)

# 比较符号表
diff <(readelf -s file1) <(readelf -s file2)

# 使用 hexdump 查看二进制内容
hexdump -C /path/to/executable | head -20

# 查看 ELF 文件大小
ls -lh /path/to/executable

10. 功能验证脚本

#!/bin/bash
# Elf-loader 工具验证脚本

LOADER_BIN="build-hnp/sysroot/bin"

echo "=== Elf-loader 工具验证 ==="

# 检查可执行文件
echo ""
echo "=== 可执行文件验证 ==="
if [ -f "$LOADER_BIN/loader" ]; then
    echo "✓ loader: 存在"
    file "$LOADER_BIN/loader"
    echo "  文件大小: $(ls -lh "$LOADER_BIN/loader" | awk '{print $5}')"
    echo "  架构信息: $(file "$LOADER_BIN/loader" | grep -o "ARM aarch64")"
    echo "  链接类型: $(file "$LOADER_BIN/loader" | grep -o "dynamically linked\|statically linked")"

    # 检查 ELF 文件头
    echo ""
    echo "=== ELF 文件头信息 ==="
    readelf -h "$LOADER_BIN/loader" 2>/dev/null | head -15

    # 检查程序头
    echo ""
    echo "=== 程序头信息 ==="
    readelf -l "$LOADER_BIN/loader" 2>/dev/null | head -10
else
    echo "✗ loader: 缺失"
fi

# 测试基本功能（需要在目标设备上运行）
echo ""
echo "=== 功能测试（需要在目标设备上运行）==="
echo "加载 ELF 文件:"
echo "  $LOADER_BIN/loader /path/to/executable"
echo ""
echo "检查 loader 自身:"
echo "  file $LOADER_BIN/loader"
echo "  readelf -h $LOADER_BIN/loader"
echo ""
echo "测试加载简单程序:"
echo "  # 创建测试程序"
echo "  echo 'int main(){return 0;}' > test.c"
echo "  gcc -static -o test test.c"
echo "  $LOADER_BIN/loader ./test"

🐛 构建过程遇到的问题及解决方法

❌ 问题 1：GitHub 克隆失败

🔍 症状：无法从 GitHub 克隆源码仓库
🔎 原因：网络问题或 GitHub 访问受限
✅ 解决方法：
- 手动克隆仓库到 build-hnp/elf-loader/download/elf 目录
- 使用代理或镜像站点克隆
- 确保 Git 已正确安装和配置
- 位置：build-hnp/elf-loader/Makefile:20-22

❌ 问题 2：补丁应用失败

🔍 症状：git apply jit.patch 失败
🔎 原因：补丁文件与源码版本不匹配或补丁文件不存在
✅ 解决方法：
- 检查 jit.patch 文件是否存在
- 确保补丁文件与源码版本匹配
- 如果补丁不匹配，可以手动应用补丁或更新补丁文件
- 位置：build-hnp/elf-loader/Makefile:7

❌ 问题 3：架构不支持

🔍 症状：Unsupported OHOS_ARCH=
🔎 原因：传入的架构不在支持列表中
✅ 解决方法：
- 确保传入支持架构（aarch64 或 x86_64）
- 对于 x86_64，使用 ARCH=amd64
- 位置：build-hnp/elf-loader/Makefile:8-15

❌ 问题 4：编译标志错误

🔍 症状：编译失败或生成错误的二进制文件
🔎 原因：CFLAGS 设置不正确或与源码不兼容
✅ 解决方法：
- 确保 -ffreestanding 标志正确设置（不依赖标准库）
- 确保 -DELFCLASS=ELFCLASS64 正确设置（64位 ELF）
- 检查源码是否支持这些编译标志
- 位置：build-hnp/elf-loader/Makefile:9,11

❌ 问题 5：链接错误

🔍 症状：链接时出现未定义符号错误
🔎 原因：链接标志不正确或缺少必要的对象文件
✅ 解决方法：
- 检查链接标志：-nostartfiles -nodefaultlibs -nostdlib
- 确保所有必要的对象文件都包含在链接命令中
- 检查入口点设置：-e z_start
- 位置：上游 Makefile（src/Makefile）

❌ 问题 6：JIT 支持问题

🔍 症状：JIT 相关功能不工作
🔎 原因：prctl 系统调用不支持或补丁未正确应用
✅ 解决方法：
- 确保 jit.patch 已正确应用
- 检查 prctl 系统调用是否在目标系统上可用
- 如果不需要 JIT 支持，可以移除补丁
- 位置：build-hnp/elf-loader/Makefile:7、build-hnp/elf-loader/jit.patch

❌ 问题 7：ELF 文件加载失败

🔍 症状：loader 无法加载某些 ELF 文件
🔎 原因：ELF 文件格式不支持或依赖缺失
✅ 解决方法：
- 检查 ELF 文件格式是否支持（64位、匹配架构）
- 检查 ELF 文件是否依赖动态链接器（loader 可能不支持）
- 尝试使用静态链接的 ELF 文件
- 检查 ELF 文件是否使用了 loader 不支持的特性

❌ 问题 8：交叉编译环境问题

🔍 症状：交叉编译器未找到或路径不正确
🔎 原因：环境变量未正确设置或工具链路径不正确
✅ 解决方法：
- 确保通过 create-hnp.sh 触发构建以获得完整环境变量
- 检查 OHOS_SDK_HOME 是否正确设置
- 确保交叉编译器路径正确：$(OHOS_SDK_HOME)/native/llvm/bin/$(OHOS_ARCH)-unknown-linux-ohos-clang
- 位置：build-hnp/utils/Makefrag:10

🔄 重建与扩展

🔧 重建单包：

make -C build-hnp rebuild-elf-loader  # 触发子包重新编译并刷新 .stamp

🧹 清理：

make -C build-hnp clean  # 清理 sysroot、所有 .stamp 和 PKGS_MARKER

📦 扩展：Elf-loader 是 ELF 文件加载的核心工具，适合用于研究和实验
🔄 自动重建机制：
- 修改 PKGS 后，check-pkgs 会自动检测变化并触发重新构建
- 新增外部 HNP 包到 external-hnp 目录后，会自动合并到 base.hnp

💡 实践建议

🔧 构建配置：确保补丁正确应用，特别是 JIT 支持补丁
🚀 使用场景：Elf-loader 适合用于 ELF 文件格式研究和实验
📦 依赖管理：注意 loader 不依赖标准 C 库，使用系统调用直接与内核交互
🔗 测试建议：在受控环境下测试，确保 ELF 文件格式和架构匹配
🌐 注意事项：loader 的行为依赖目标设备的内核和 /proc//dev 等接口

📝 结论与建议

✅ 本次已在 aarch64 环境下完成 Elf-loader 的交叉编译与打包，可执行文件已安装到 sysroot 并纳入 HNP 包。
💡 为保证构建稳定：
- 使用简单的 Make 构建系统，配置清晰
- 应用补丁添加 JIT 支持
- 使用 -ffreestanding 标志确保不依赖标准库
- 确保通过 create-hnp.sh 触发构建以获得完整环境变量
- 利用 check-pkgs 机制自动检测包列表变化，无需手动清理
- Elf-loader 为 ELF 文件加载提供了轻量级的实现
- 常见陷阱包括 GitHub 克隆失败、补丁应用失败、架构不支持；当前已通过构建配置和补丁处理
- 建议在受控环境下测试，确保 ELF 文件格式和架构匹配
- 构建过程简洁，Make 交叉参数与补丁应用清晰，产物安装路径明确
- 产物开箱即用，适合在设备上进行基础的 ELF 加载实验与研究

📚 以上为 Elf-loader 构建的深度解读与实践记录。
