技术栈：HarmonyOS / ArkTS / ArkUI DataPanel / 状态快照
示例项目：QualityGauge；页面：QualityGaugePage；演示任务：QA-917

本文只讨论超分应用“结果说明层”的数据契约和绘制方法。评分 72、54 和缺测项均为人为配置的演示输入，不是某个设备、算法或华为系统能力的测量结果。全文示意图、HiLog 与运行状态都是设计稿，不代表已编译或真机验证。

一、质量报告看似有三个数字，真正危险的是第三个没有数字

做图片超分的功能展示时，开发界面最容易先完成的是“原图—结果图”左右对照。更难处理的，其实是如何把后续质量信息讲清楚。一个分数可以显示成蓝色进度条，两个分数可以排成漂亮的卡片；但当第三项暂时没有结果，界面却照样画出一根零分进度条，产品含义立刻变了：用户会认为算法已经算完，并判定噪声控制很差。

我把这个问题单独抽成 QualityGauge。它并不进行图像超分，也不调用任何未核实的“质量评分 API”。页面只接收业务层明确提供的可选评分，约定任务 QA-917 的模拟输入为：纹理清晰度 72/100、边缘保留 54/100、噪声控制 null。可显示的指标是 2/3，状态必须写成“待复核”，绝对不能写成“质量优秀”。

这个小范围很重要。既然指标尚未被真实采集，本文只能证明数据显示规则在示例输入下的预期行为，不能把可视化当作算法评价。产品日志同样只用于描述状态转换，不当作真实性能证据。

1. 三个概念必须拆开

第一个是输入有效性：评分字段可能是空值、负数、超出一百或非有限数字。第二个是视图可画性：即使字段合法，也要选择正确的百分比表达。第三个是业务可放行性：两条曲线显示得很完整，不代表所有规定的指标都齐全。把它们揉成一个 progress，很容易出现界面完成、审核未完成却被同一个绿色徽标覆盖的情况。

因此页面不提供“超分成功率”这样的合成口径，只说明“报告就绪项数”。2/3 是项目预设字段中有两个有效值，并非计算任务执行了百分之六十七。条形长度表示单独指标的值，不能拿它推断处理时长、分辨率提升倍数或者清晰度的真实改善。

二、先清洗指标，再把可显示数据交给组件

1. 对无值保留空值，对越界单独记录

ArkUI 的 DataPanel 是数据占比组件，官方提供 values、max 和 DataPanelType.Line。这里需要特别注意：同一面板的多个 values 表示共同占用一条总刻度的多个片段，不适合简单塞进 [72, 54] 再声明 max: 100，因为它们是两项独立评分而不是总和为一百的组成部分。

先解决脏数据被视觉控件默默修饰的问题。下面的辅助函数既支持有效值钳制，也保留无法测量的空状态。null 不参与计算；负数和大于一百的分数被标记为发生过修正。实际产品可以选择直接拒绝越界报告，而不是自动钳制，这里采用演示界面更容易解释的“钳制并提示”。

// model/QualityMetric.ets：纯业务转换，不调用超分算法
export interface DisplayMetric {
  value: number | null;
  adjusted: boolean;
}

export function normalizeMetric(raw: number | null): DisplayMetric {
  if (raw === null || !Number.isFinite(raw)) {
    return { value: null, adjusted: false };
  }
  const safe: number = Math.max(0, Math.min(100, raw));
  return { value: safe, adjusted: safe !== raw };
}

这段代码的生命周期不依赖页面，因此可以单独做边界单测。传入 null 或 NaN 得到“待采集”，而不是零分；传入 118 得到 100，但 adjusted 必须为真。对非有限值不能先交给组件再寄希望于控件容错，尤其不要直接把 Infinity 拼进日志。这里没有任何文件句柄，释放责任在调用方持有的图像资源，不在指标函数内部。

2. 每个指标使用自己的百分比刻度

下一段要解决的是占比语义。我们约定单项有效数据才渲染 DataPanel，且每项都单独使用 [score] 与 max: 100。若数值为空，改为虚线占位提示。“待采集”与“0/100”应该是两种肉眼能分辨、辅助朗读也能区分的内容。

// pages/QualityGaugePage.ets：关键页面节选
@Entry
@Component
struct QualityGaugePage {
  @State detail: number | null = 72;
  @State edge: number | null = 54;
  @State noise: number | null = null;
  @State status: string = '待复核';

  @Builder
  metricRow(label: string, score: number | null) {
    Column({ space: 8 }) {
      Row() {
        Text(label).fontSize(16)
        Blank()
        Text(score === null ? '待采集' : `${score}/100`)
          .fontColor(score === null ? '#8A92A0' : '#236DAB')
      }.width('100%')
      if (score !== null) {
        DataPanel({ values: [score], max: 100, type: DataPanelType.Line })
          .width('100%').height(18)
      } else {
        Text('— 此项没有有效评分，未绘制数据条 —')
          .fontSize(12).fontColor('#8A92A0')
      }
    }.padding(12).width('100%')
  }

  build() {
    Column({ space: 16 }) {
      Text('QualityGauge · QA-917').fontSize(22)
      Text('报告就绪 2/3 · 待复核').fontColor('#A86B2A')
      this.metricRow('纹理清晰度', this.detail)
      this.metricRow('边缘保留', this.edge)
      this.metricRow('噪声控制', this.noise)
    }.padding(20).width('100%')
  }
}

把 DataPanelType.Line 固定下来也是边界的一部分。官方说明组件类型不是随状态任意动态切换的属性，因此演示不会让一项分数在环形和线形之间不断重建。多个分数分别成行，有利于排查“哪个字段缺失”；当状态变化时，@State 更新触发重新构建对应内容，而不是重造整页的数据源。

三、异步报告进页面前，必须确认它还属于当前任务

1. 只认同一代任务的结果

质量数据在实际产品中可能来自网络、端内模型或者本地文件，它们的返回顺序并不保证与用户选择顺序相同。假如用户先打开 A 图、很快切到 B 图，A 的报告晚到，若页面只把数字逐项赋给 @State，B 图下面就可能出现 A 的评分。图像路径正确而报告错误，比单纯加载失败更难被人察觉。

这里用业务代次保护接收入口，不假装存在可直接调用的华为“超分评分服务”。示例 applyDemoReport 接受来自任意可信数据提供方的对象，只有任务号和代次都匹配时才写入页面；不匹配则不修改当前状态。

// 置于 QualityGaugePage 内，作为上面组件的补充方法
private revision: number = 1;
private taskId: string = 'QA-917';

private beginNewTask(nextId: string): number {
  this.revision += 1;
  this.taskId = nextId;
  this.status = '待采集';
  this.detail = null;
  this.edge = null;
  this.noise = null;
  return this.revision;
}

private applyDemoReport(id: string, ticket: number,
  d: number | null, e: number | null, n: number | null): void {
  if (id !== this.taskId || ticket !== this.revision) { return; }
  this.detail = normalizeMetric(d).value;
  this.edge = normalizeMetric(e).value;
  this.noise = normalizeMetric(n).value;
  this.status = this.detail !== null && this.edge !== null &&
    this.noise !== null ? '可复核' : '待复核';
}

注意它只是状态校验，不会取消实际计算任务。若真实算法还在后台占用内存，依旧应通过该算法已经提供的取消能力退出，或等待返回后按资源所有权释放对应 PixelMap。这里不编造取消接口，也不宣称切换页面就能释放引擎资源。beginNewTask 在页面退出或任务切换时同样可以使旧回调失效，但组件销毁时若还持有订阅、定时器，需要在实际工程里显式解绑。

2. 预设验收不是现场实测

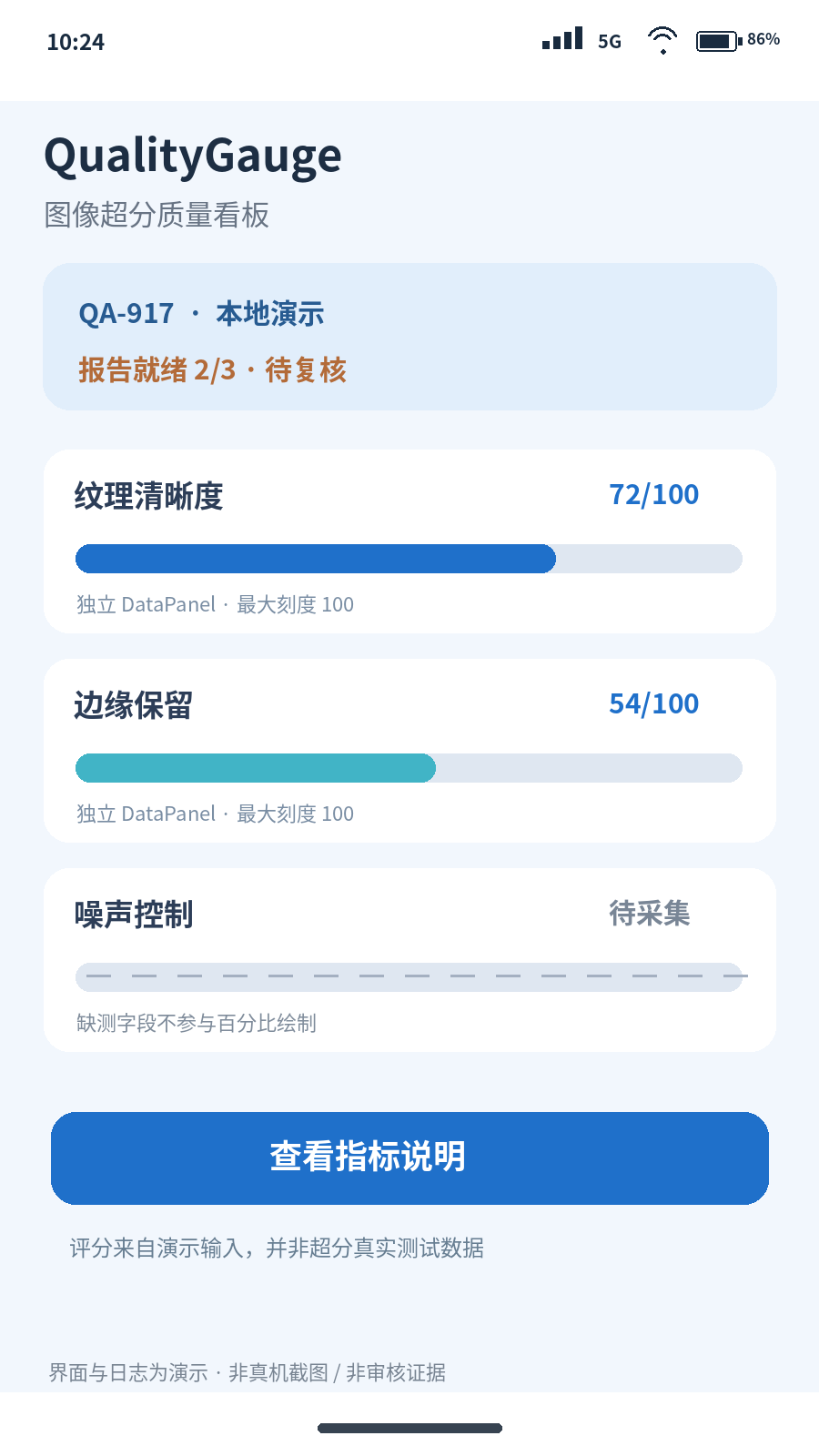

对 QA-917，静态演示规则可以写得很清楚：页面标题为 QualityGauge，任务号不变；纹理清晰度显示 72/100，边缘保留显示 54/100，噪声控制显示“待采集”；就绪计数显示 2/3，状态是“待复核”。如果把第三项改成零分，就应显示 0/100 且就绪计数变为 3/3，因为“有效零值”和“没有有效值”在契约上是两回事。

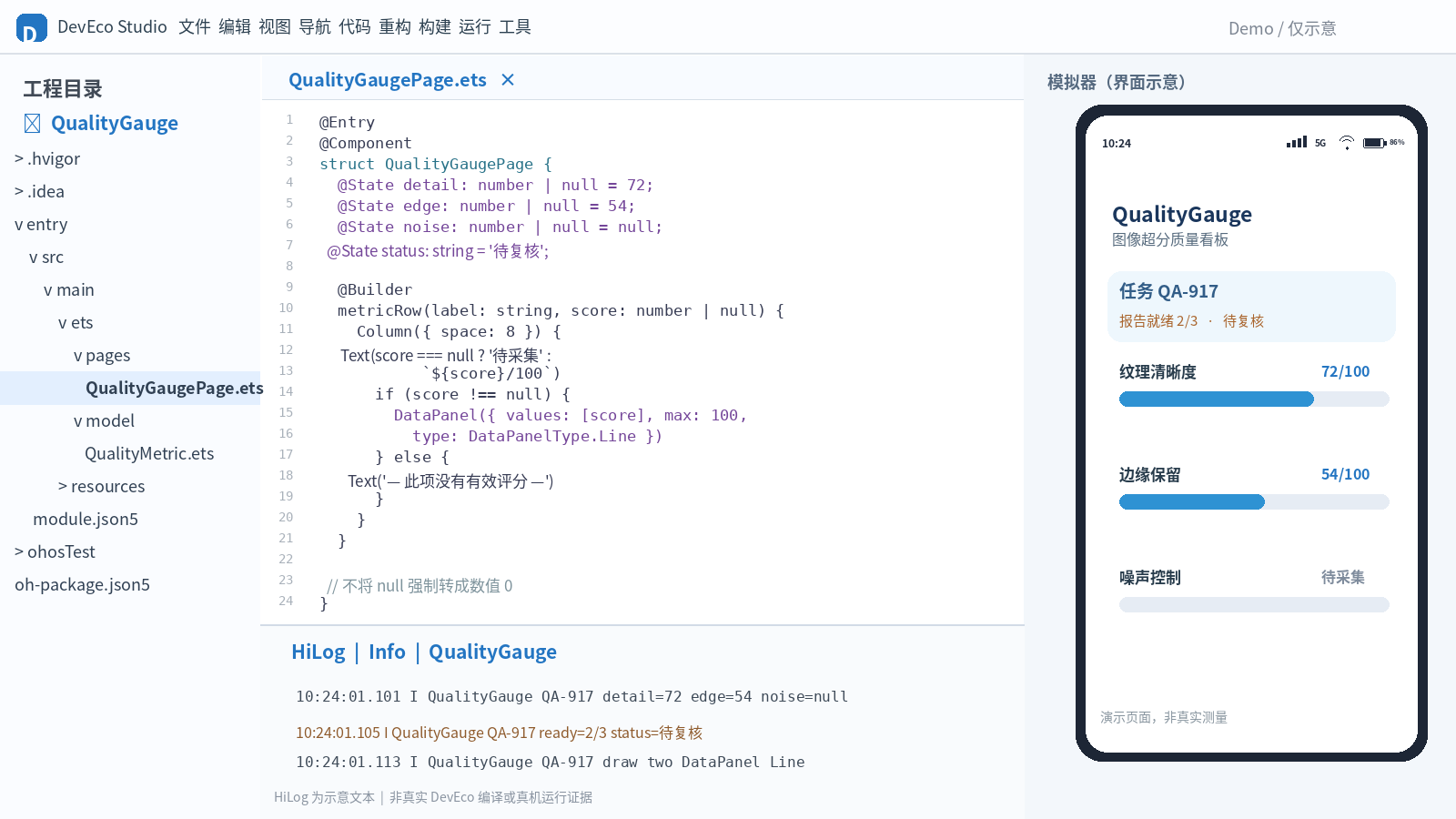

进一步的边界用例包括传入负数、超出最大值、非有限数、旧代次，以及重复接收同一个报告。规范化函数应返回可追踪的修正标记，UI 应阻止晚到数据覆盖。文中的 HiLog 仅为图示安排的日志文本，不代表我已经在特定设备上执行这些步骤。真实项目至少还需要无障碍朗读、暗色模式、横竖屏与字体放大验证。

3. 日志里不要把缺测写成失败

实际验收时，我还会把“没有数据”和“读取数据失败”分开。前者可能意味着该指标尚未纳入本批次，后者则要求追踪生产者错误。若两种情况都打印 score=0，后续排查便无法判断是评分偏低还是数据链路根本没工作。演示日志因此只记录 noise=null 和 ready=2/3，不写“模型执行失败”。统计报表也应保留任务号和报告版本，才能在反复打开同一张图片时确认这次展示对应哪一次输入。

四、把质量图当展示协议，而不是算法成绩单

这套做法最核心的收获，不是画出更漂亮的蓝色进度条，而是把“不知道”留在界面里。每个指标单独刻度，空值不偷换零分，越界修正有痕迹，异步回调先验身份，然后才谈布局。它适合超分结果页、视频清晰度报告、3DGS 素材质检等含缺测字段的场景，但仅适用于业务已明确指标定义及取值区间的情况。

如果未来需要 PSNR、SSIM、感知评分等真实评价，需要先确定算法、参考图、输入样本和量纲，不能直接把不同量纲粗暴压到同一百分比。那是评价体系建设，不是 DataPanel 的职责。当前 QualityGauge 所给出的结论，是一个可审查的界面状态协议，而非关于 HarmonyOS 超分效果的实验结论。

官方依据：华为开发者文档《DataPanel》：https://developer.huawei.com/consumer/cn/doc/doccenter-references/api/ts-basic-components-datapanel （核对 values、max、DataPanelType.Line 的语义；设备和 API 可用范围应按项目实际 SDK 检查）。
