业务看板常把“总览、趋势、告警”放进同一组 Tabs。趋势页又常嵌入能左右拖动的图表：用户想查看某一天的数据，父容器却可能把这一段水平位移理解成切换页签。这里的矛盾不在图表是否流畅，而在同一次触摸究竟由谁消费。本文用 ChartGuard 作为可复现交互条件的演示工程，设计一个只在图表触摸期间关闭父级横滑、离手后恢复的控制边界。下述数据和图片均为教学示意，不代表安装了三方库后的真实设备测试结果。

一、看起来是误滑，实际上是两层容器同时争夺手势

演示看板固定三个页签：总览、趋势、告警。当前选中趋势页，索引为 1，任务编号 CG-207。图表展示七个样例点，依次是 12、17、15、23、21、29、31，没有接入真实销售系统。这些数字故意保持简单，好让验证集中在手势：手指从第一个点拖到第七个点时，应当只改变图表的选中位置，而不应跳去告警页。

业务组件的横滑、Tabs 的页签横滑和外层滚动不属于同一种状态。把 Tabs.scrollable(false) 永久写死当然能够阻止父容器翻页，但用户在非图表区域也无法正常滑动，这等于为一个局部问题牺牲整页交互。反过来，若每次点击图表才切换开关，则触摸开始到状态更新之间可能已经发生手势判定，处理得太晚。

所以这里采用明确的所有权约定：触点落在图表的交互区域，父级临时让权；触摸以 Up 或 Cancel 结束，立即恢复。这里的“让权”是业务侧控制 Tabs 是否允许滑动，并不是声称改变系统底层手势分发顺序。真正使用三方图表时，还要验证库本身是否消费事件。

二、用一个可观察开关描述当前所有权

ChartGuard 只维护一个允许父级横滑的布尔量 allowTabSwipe，默认值为 true；另有 chartDragging 用于驱动交互说明。二者相关却不完全等价：前者控制容器行为，后者告诉用户目前图表是否持有横向操作。页面仍需维护 activeTab=1，但不能将选中页索引与图表拖动状态合并成一个变量，否则更新图表时容易误触发重新选择页签。

第一段代码解决父容器接收业务开关的问题。以下为 DashboardPage.ets 的核心结构节选，趋势内容用普通布局模拟图表手势层，便于独立验证逻辑。

@Entry
@Component
struct DashboardPage {
  @State private activeTab: number = 1;
  @State private allowTabSwipe: boolean = true;
  @State private chartDragging: boolean = false;

  build() {
    Tabs({ index: this.activeTab, barPosition: BarPosition.End }) {
      TabContent() { Text('总览') }.tabBar('总览')
      TabContent() { this.trendPanel() }.tabBar('趋势')
      TabContent() { Text('告警') }.tabBar('告警')
    }
    .scrollable(this.allowTabSwipe)
    .onChange((index: number) => { this.activeTab = index; })
  }
}

Tabs.scrollable 控制的是通过手势滑动页签内容的能力，不妨碍代码主动切换页签。onChange 只负责同步已切换的索引，不应反向把它当作“图表拖动完成”的信号。实际工程还要确认 .scrollable 在目标 SDK 上的类型定义，并评估自定义 TabBar、滚动容器和第三方手势组件的组合行为。代码块展示的是结构，下面补齐交互区域与收尾逻辑。

三、触摸只在图表区域生效，不要绑在整个 TabContent 上

这部分最容易写错的位置是父级 .onTouch。一旦监听放在整页，用户滑过标题、筛选按钮或空白区也会关闭 Tabs 横滑，表面上看冲突解决了，实际把禁用范围扩大了。正确做法是给图表一个独立的接触层，后续无论替换成 MPChart 还是其他三方绘图库，都让这层负责通知页面当前是否处于图表拖拽。

第二段代码只展示触摸边界和业务状态。TouchType.Down 进入图表手势，Up 与 Cancel 都退出；普通 Move 不必反复设置同一状态，避免无谓的状态更新。

@Builder
trendPanel() {
  Column({ space: 12 }) {
    Text('销售额趋势 · CG-207').fontSize(20)
    Column() {
      Text('12  17  15  23  21  29  31')
      Text(this.chartDragging ? '图表拖拽中' : '可以拖拽图表')
    }
    .width('100%').height(250)
    .backgroundColor('#EEF5FF')
    .onTouch((event: TouchEvent) => {
      if (event.type === TouchType.Down) {
        this.lockChartGesture();
      } else if (event.type === TouchType.Up ||
                 event.type === TouchType.Cancel) {
        this.unlockChartGesture();
      }
    })
    Text(this.allowTabSwipe ? 'Tabs 横滑：可用' : 'Tabs 横滑：暂禁')
  }
}

示例图采用 20:40:11 触摸按下、20:40:12 维持拖动两个预设事件。此时 CG-207 的状态应为 DRAGGING，allowTabSwipe=false，趋势页仍为索引 1。图中销售额数列不表示真实收入，更不应拿它计算性能结论。把这类固定数据写明，便于后续替换第三方图表时对照。

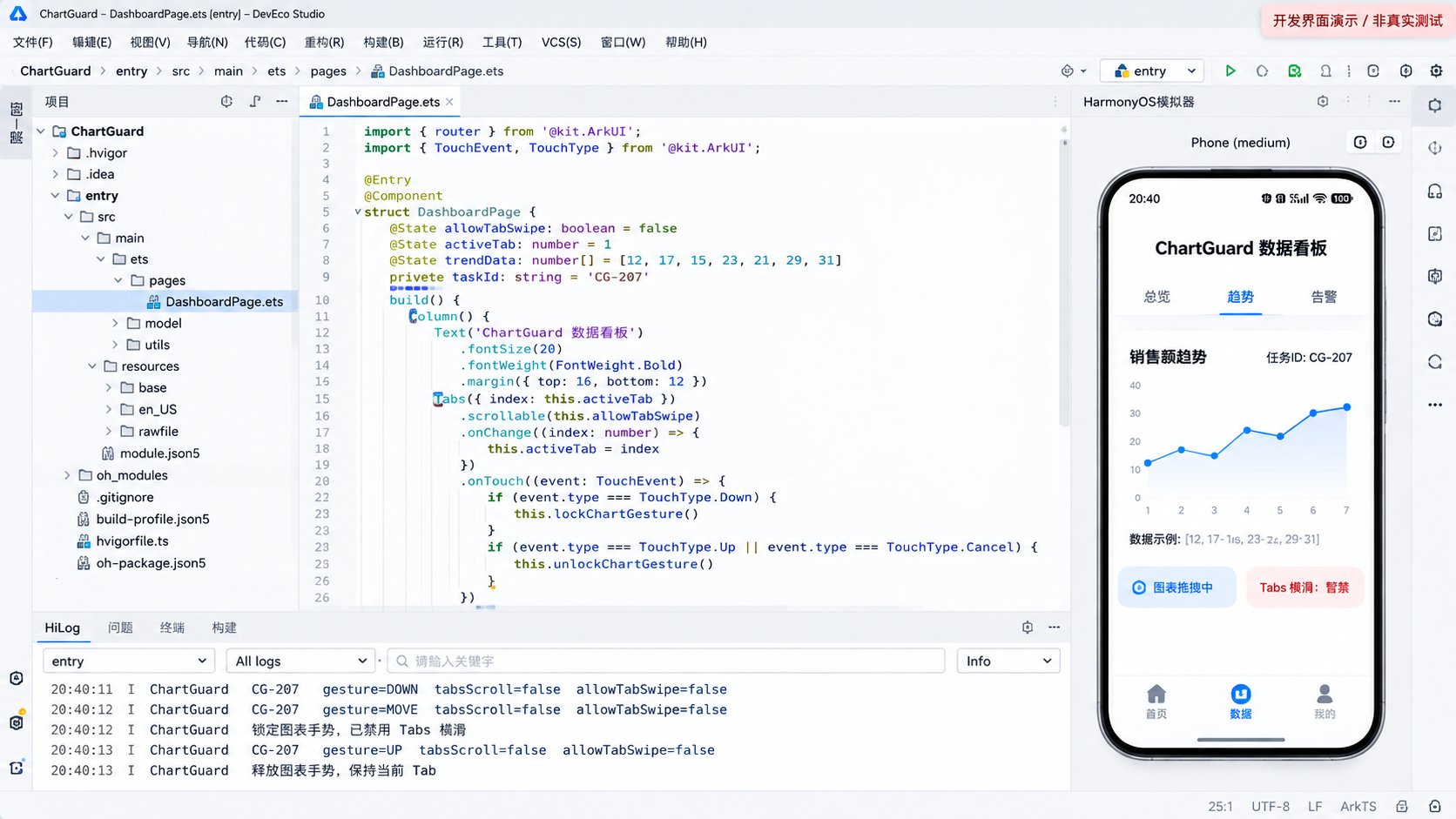

这一张 DevEco 风格示意图特意保留了一个待修复的异常日志：在 20:40:13 出现了 UP，但 allowTabSwipe 仍是 false。这说明不能仅凭“手指能拖图表”判断整套方案已经正确；离手后父容器如果仍无法滑动，就是释放路径漏了。图中的代码与日志仅承担定位示意，不作为真实编译证据，最终应以正文的放权实现为准。

四、真正容易漏掉的是 Cancel、页面退出和异常转场

某些复杂触摸过程不以正常的 Up 结束，例如系统取消手势、窗口切换、页面离开或组件被条件渲染移除。若只在 Up 中恢复开关，Tabs 可能长时间保持不可滑动。第三段代码把锁定和解锁收束到两个幂等函数，并在页面退出时兜底清理。

private lockChartGesture(): void {
  if (this.chartDragging) { return; }
  this.chartDragging = true;
  this.allowTabSwipe = false;
  console.info('[ChartGuard] CG-207 gesture=DOWN tabsScroll=false');
}

private unlockChartGesture(): void {
  if (!this.chartDragging && this.allowTabSwipe) { return; }
  this.chartDragging = false;
  this.allowTabSwipe = true;
  console.info('[ChartGuard] CG-207 gesture=END tabsScroll=true');
}

aboutToDisappear(): void {
  this.unlockChartGesture();
}

这里的幂等性很重要：一次 Cancel 和一次页面离开可能紧接着到来，两次清理不应造成额外状态变化。aboutToDisappear 是组件生命周期兜底，但如果图表自身持有定时器、事件监听或原生资源，仍须由图表封装层显式释放，不能指望恢复布尔值就自动回收所有资源。示例仅管理手势，不涉及第三方图表对象生命周期。

五、结果页应展示状态，而不是拿静态图宣称“已经跑通”

配套手机演示图将交互停在 DOWN/MOVE 阶段：图表正在拖动，父级 Tabs 横滑暂禁。这与 20:40:11、20:40:12 两条演示事件一致。预期的后续验收动作是抬手，看到 gesture=END tabsScroll=true，然后在图表之外横滑，确认可以正常从趋势页切换到告警页。图里没有真实触摸录像，所以不能据此声称动画时延、手势丢失率或特定设备表现已获验证。

工程检查应至少覆盖三个序列。其一，进入趋势页，拖动图表，松手，再滑动页签；其二，按下图表后让系统取消触摸，检查是否收到 Cancel 并恢复；其三，在拖拽过程中导航离开页面，再返回趋势页，确认不会继承过期的锁。若某个三方组件封装了自己的手势识别器，还要观察它是否把原始触摸透传给外层容器。没有收到 Up/Cancel 时，可以通过组件消失和路由离开兜底，但不能无条件保证所有异常路径。

六、从示例迁移到 MPChart 时，要先找到正确的接入点

华为开发者文档的 Tabs 与同方向滑动子组件案例，明确把 Tabs.scrollable、TouchType 和三方 @ohos/mpchart 放在同一个冲突场景中讨论。它提供的是可参考的能力边界，而不是证明不同版本 MPChart 的所有图表都采用同一事件布局。若项目用 ohpm i @ohos/mpchart 引入图表，应该先看当前安装版本如何暴露触摸区域、选点与缩放事件，再决定包装层接在图表容器上还是库提供的回调上。

实际产品里不建议把“禁用父滑动”作为全局状态；它只该属于当前仍可见且正在被触摸的图表。多手指场景还应考虑触点计数，防止其中一根手指抬起就错误解锁。数据量很大时，降低图表自身重绘频率与处理父子手势是两个不同问题，不要把刷新卡顿误诊成手势竞争。

当前实现的结论比较克制：借助 Tabs.scrollable 可以表达父级是否接受滑动的业务决定，但正确性取决于手势入口位置和释放路径是否完整。ChartGuard 适合作为冲突排查脚手架，真正上线仍需在目标 SDK、设备和三方图库版本上编译运行并补全异常测试。
