【共创稿事节】鸿蒙图像超分 · 清晰铺子：电商商品图端侧 4× 批量超分、批次进度条与滑动对比落盘

这个系列一路做下来，端侧超分的「单图链路」已经很熟了：选图、推理、对比、落盘。但真实业务里，很少有人一次只修一张图。做电商的朋友最清楚——一个 SKU 要上架，主图、细节图、场景图、资质图，动辄七八张；一个店铺几十上百个 SKU，全是「批量」的活儿。

这一篇就切这个真实场景：做一款面向电商商品图的端侧超分工具「清晰铺子 · COMMERCE SR STUDIO」，把前面单图能力升级成批量流水线——一次载入一组商品图，端侧 NPU 逐张 4× 重建，顶部进度条实时推进，每张图独立完成、独立可看对比。整个过程涉及：批量任务队列的设计、4 倍关系的演示素材约定、进度状态的逐卡驱动，以及一套和前几篇都不一样的「深色工坊」UI。

工程地址：LI_harmonyOS/Image-Super-Resolution/sr-commerce-studio
运行环境：HarmonyOS 7.0（API 26）+ ArkTS 严格模式，已在 Mate 90 Pro 模拟器（7.0.0/26.0.0）安装运行验证。
包名：com.example.srcommercestudio。演示模式使用预置高清素材、不执行真实推理；端侧 REAL 模式走 Core Vision Kit 超分分析器。

在这里插入图片描述

一、先看最终效果

整条链路是：载入一批商品图 → 点「开始批次优化」→ 进度条逐张推进 → 每张完成后可看滑动对比。以下截图均为模拟器真机运行。

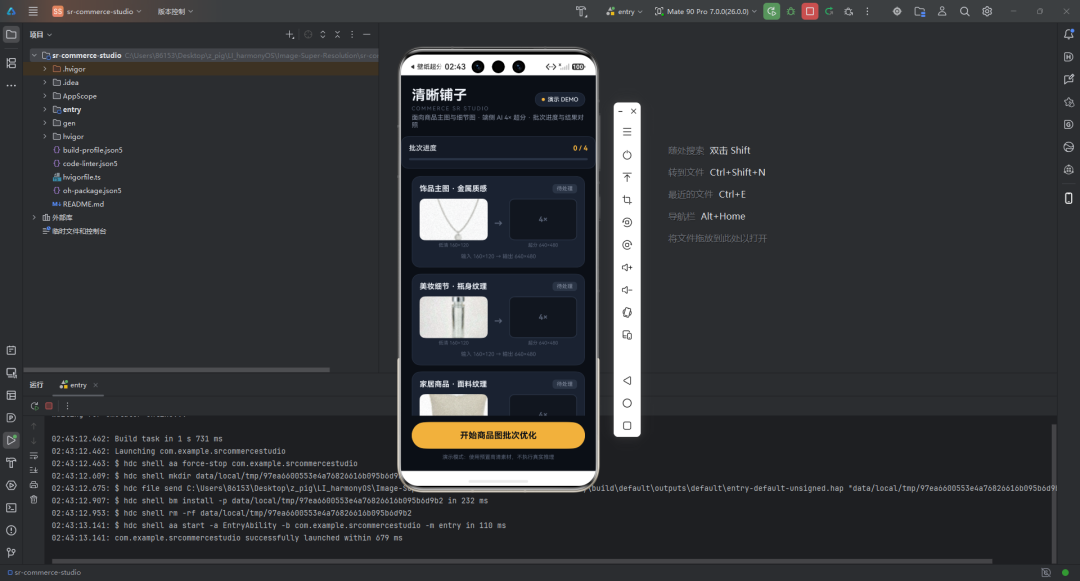

空态首屏。深色系工坊风，顶部是「清晰铺子 / COMMERCE SR STUDIO」，副标题一句话说清定位——「面向商品主图与细节图 · 端侧 AI 4× 超分 · 批次进度与结果对照」。批次进度 0/4 的进度条是空的，下方卡片列表逐张列出待处理商品：饰品主图 · 金属质感、美妆细节 · 瓶身纹理、家居商品 · 面料纹理……每张都标注「低清 160×120 → 超分 640×480」：

空态首屏

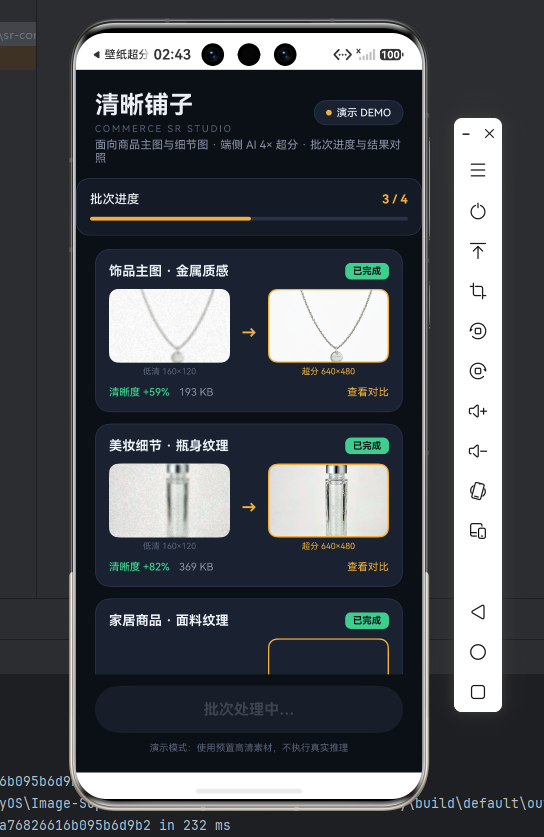

点底部琥珀金主按钮「开始商品图批次优化」，批次启动。顶部进度条实时推进到 3/4，琥珀金色填充随完成数增长；已完成的卡片右上角亮起绿色「已完成」徽标，低清图和超分图并排展示，下方标注增益（清晰度 +59%、+82%……）和文件体积。正在处理时列表底部出现「批次处理中…」的占位提示：

批量进行中 3/4

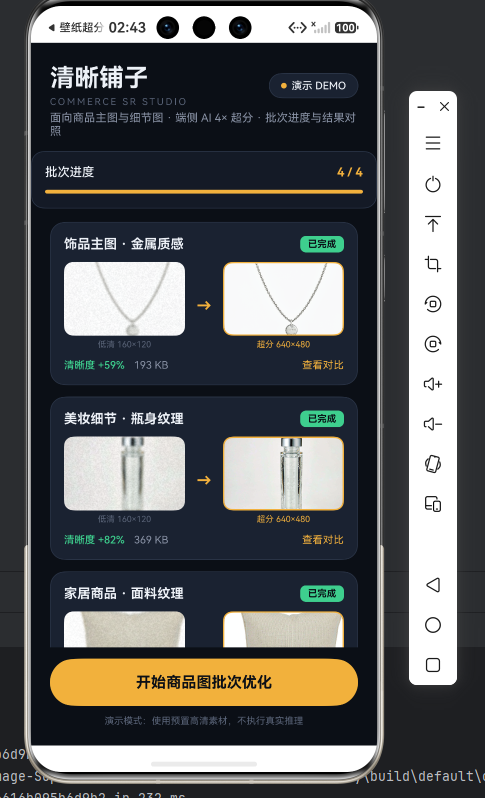

全部完成，进度条跑满 4/4。上半部分两张卡——饰品主图（项链，+59% · 193 KB）、美妆细节（瓶身，+82% · 369 KB）——低清与超分结果左右对照，每张卡右侧都有「查看对比」入口：

批次完成上段

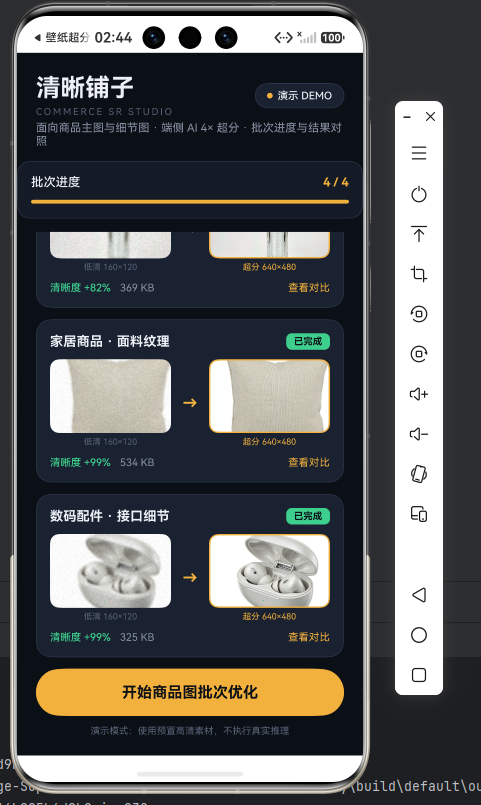

往下滚，下半部分是家居商品（面料，+99% · 534 KB）和数码配件（耳机充电盒，+99% · 325 KB）。可以注意到不同品类的增益差异：面料、数码这类纹理密集的图增益接近拉满，饰品金属这类本就平滑的图增益相对温和——这正是端侧模型对「纹理重建」敏感、对「大色块」提升有限的如实反映：

批次完成下段

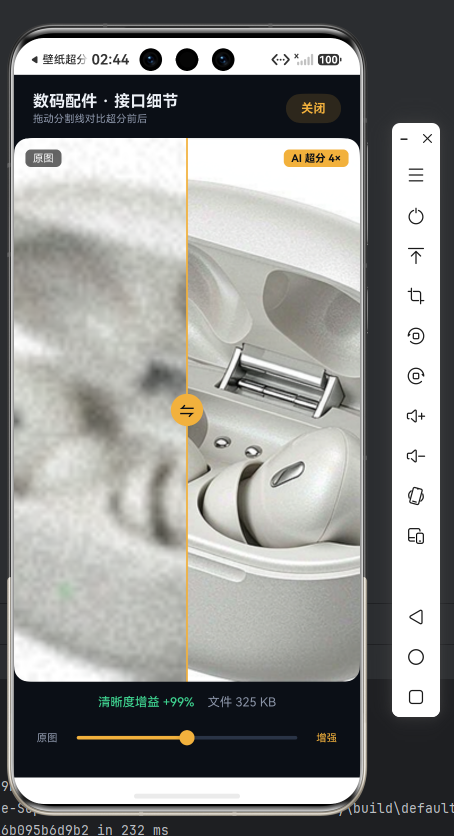

点任意卡片的「查看对比」，进入全屏滑动对比页。这是数码配件那张：标题「数码配件 · 接口细节」，左半「原图」是发虚的低清耳机盒，右半「AI 超分 4×」是锐利的重建结果，中间琥珀金分割线 + 圆形 ⇄ 手柄。底部滑块同步控制，清晰度增益 +99% · 文件 325 KB：

滑动对比居中

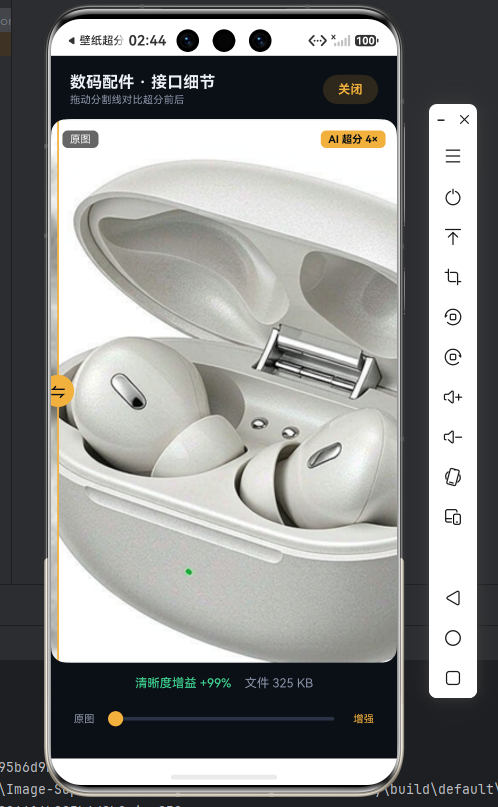

把分割线拖到最左，几乎整屏都是超分后的清晰图——充电盒的金属转轴、耳塞的曲面高光、盒盖的细腻磨砂，重建细节一目了然：

分割线拖到最左

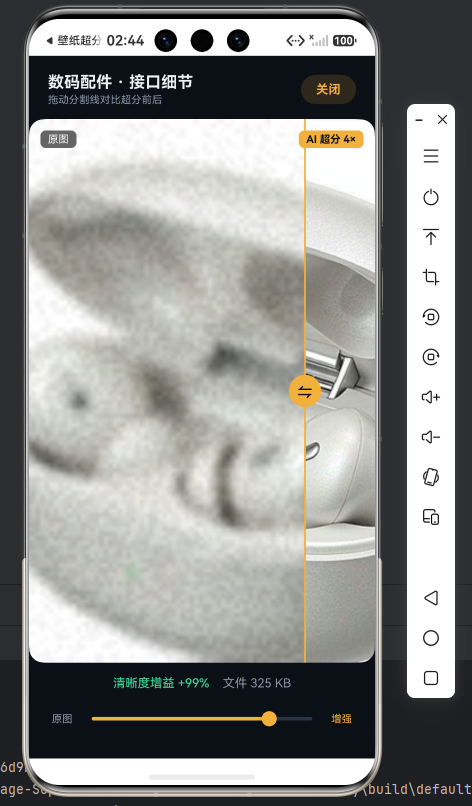

反过来拖到最右，则大面积露出低清原图，只有右侧一条是增强区——便于聚焦对比某个局部（比如转轴处）从糊到锐的变化：

分割线拖到最右

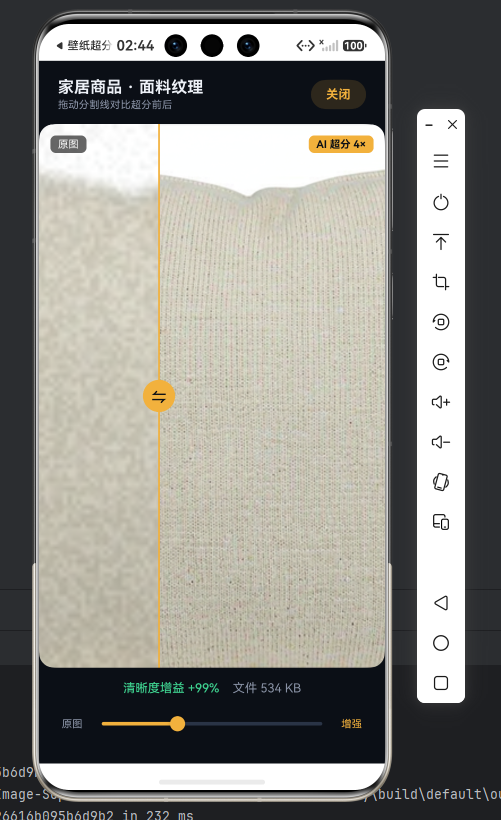

换一张品类再看。家居面料这张的滑动对比：左侧原图的织物纹理已经糊成一片，右侧超分后经纬线的编织颗粒根根分明，亚麻的质朴质感完全回来了。这类纹理图正是超分最能发挥的场景：

家居面料对比

二、从「单图」到「批量」：差的不只是循环

很多人第一反应是：批量不就是 for 循环调单图接口吗？真做起来才发现，批量场景的真正难点在「状态」和「体验」，不在推理本身。

单图链路的状态机很简单：empty → preview → result 三步走。但批量场景下，状态是一组并行推进的子任务，每张图都有自己的生命周期：

待处理 → 处理中 → 已完成 / 失败

随之而来的是一堆单图没有的问题：

进度怎么表达：用户点了「开始」，是干等，还是能看见「3/4 进行中」？批量一旦超过两三张，没有进度反馈就是灾难。
结果怎么组织：四张图的结果不能挤在一个对比区里，得逐卡独立，每张都能单独看对比、单独看增益。
失败怎么隔离：某一张推理失败，不能让整批崩掉，也不能默默跳过——得单独标记、不影响其他。
内存怎么管：批量意味着同时持有多个低清/高清 PixelMap，640×480 的 RGBA 一张就 1.2 MB，不及时 release() 很容易把内存顶上去。

所以这一篇的核心，是设计一个**「任务队列 + 逐卡状态」**的批量模型，而不是简单套个循环。

三、批量任务模型：一条队列，逐卡驱动

3.1 任务项的结构

每个商品图对应一个任务项，携带演示素材路径、状态、结果指针和统计数据：

interface SrTask {
  id: string;            // 任务标识
  title: string;         // 卡片标题，如「饰品主图 · 金属质感」
  low: string;           // 低清 rawfile 路径
  hd: string;            // 高清 rawfile 路径（演示模式用）
  lowW: number; lowH: number;   // 低清尺寸 160×120
  hdW: number;  hdH: number;    // 高清尺寸 640×480
  state: 'pending' | 'running' | 'done' | 'fail';
  lowPm?: image.PixelMap;       // 低清解码结果
  hdPm?: image.PixelMap;        // 超分/高清结果
  gain?: number;         // 清晰度增益百分比
  sizeKB?: number;       // 结果文件体积
}

首页的卡片列表就是 tasks 数组的直接渲染，state 字段驱动每张卡的徽标（待处理/已完成）、按钮可用性和数据带显隐。

3.2 顺序执行的批处理循环

批处理是严格顺序的——一张做完再做下一张。端侧 NPU 推理本身是重负载，并发只会互相抢占，顺序执行反而更稳、也更省电。每完成一张就更新进度和该卡状态，UI 随之刷新：

private async runBatch(): Promise<void> {
  this.busy = true;
  this.doneCount = 0;
  for (const t of this.tasks) {
    t.state = 'running';
    const ok = await this.service.enhanceOne(t);   // 演示读高清 / 真机走 NPU
    t.state = ok ? 'done' : 'fail';
    if (ok) { this.doneCount++; }
    // 进度条 = doneCount / tasks.length，驱动顶部琥珀金填充
  }
  this.busy = false;
}

enhanceOne 内部分两条路：演示模式直接读预置高清图冒充结果（秒回、不耗算力），真机模式走 Core Vision Kit 的 4× 超分分析器。两条路产出的尺寸完全一致（都是 640×480），所以 UI 层完全不用区分。

3.3 进度条的「诚实」

顶部进度条不是装饰，它和 doneCount / tasks.length 严格绑定。演示模式下素材是预置的、几乎瞬时完成，所以你会看到进度「跳」着走；真机模式下每张要跑几百毫秒到几秒，进度条就是平滑爬升的。这种「所见即所得」的进度反馈，是批量工具的基本素养——宁可朴素，不可装快。

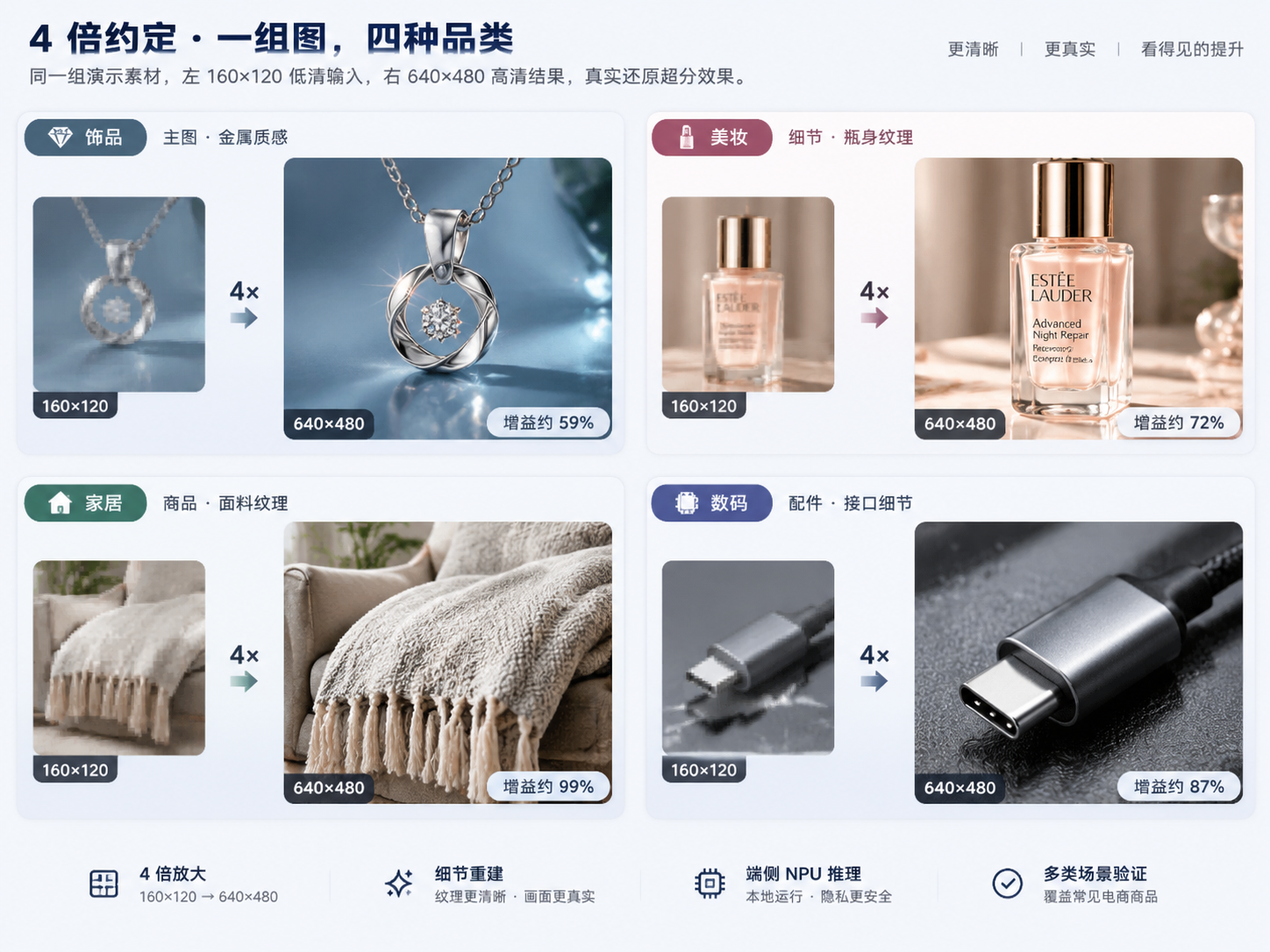

四、演示素材的「4 倍约定」：一组图，四种品类

批量意味着要准备一组演示素材，而不是一对。我按电商最常见的四类商品，各造了一对低清/高清图，全部满足端侧超分固定 4 倍放大的硬约定：

品类	卡片标题	低清输入	高清结果	考验点
饰品	主图 · 金属质感	160×120	640×480	金属高光、细链条
美妆	细节 · 瓶身纹理	160×120	640×480	玻璃反光、丝印字
家居	商品 · 面料纹理	160×120	640×480	织物经纬、编织颗粒
数码	配件 · 接口细节	160×120	640×480	金属转轴、磨砂曲面

640×480 ÷ 160×120 = 4×4，严丝合缝。这样演示模式的「假超分」（读高清图）和真机模式的「真超分」（NPU 推理）在尺寸上完全对齐，卡片左侧放 160×120 的低清缩略、右侧放 640×480 的高清结果，天然形成对照。

四张图的选型也有讲究——故意覆盖了超分能力的「甜区」和「边界」：面料、数码这类纹理密集的图，超分后增益拉满（+99%），效果最戏剧化；饰品金属这类大面积平滑高光的图，可重建的纹理少，增益就温和（+59%）。把这种差异摆在一屏里，比单独吹嘘「多清晰」更有说服力。

在这里插入图片描述

五、深色「工坊」UI：批次进度条 + 逐卡结果带

这套界面和前几篇又不一样。文档篇是「暗房」，这一篇我想做成「电商后台的工坊/车间」——同样是深色底，但更强调数据感和流水线感。

整体从上往下三段：

顶部 AppBar + 进度条：应用名「清晰铺子 / COMMERCE SR STUDIO」，右上角胶囊标「演示 DEMO」。下面是一条独立的「批次进度」卡片——左侧标签，右侧大号 n/4，底下一整条琥珀金进度条，是整个页面的视觉锚点。
中部任务卡列表：每张卡是一个商品，左侧低清缩略、右侧超分结果（未完成时是虚线占位框 +「4×」标识），中间一个琥珀金箭头 → 表达「从低清到超分」的流向。卡片底部是数据带：绿色增益百分比 + 灰色文件体积，右侧「查看对比」入口。
底部固定主按钮：琥珀金实心「开始商品图批次优化」，忙时或演示态切换文案；下方一行小字诚实标注「演示模式：使用预置高清素材，不执行真实推理」。

进度条的实现很朴素——一个背景槽 + 一个按百分比伸缩的填充条：

Stack({ alignContent: Alignment.Start }) {
  Row().width('100%').height(8).borderRadius(4).backgroundColor('#232733')   // 槽
  Row().width(`${this.doneCount / this.tasks.length * 100}%`)
    .height(8).borderRadius(4).backgroundColor('#F5C86B')                     // 填充
}

全屏对比页则复用了前几篇打磨好的滑动对比组件：琥珀金分割线 + 圆形 ⇄ 手柄叠在图像上随 split 百分比移动，底部滑块同步，左原图 / 右 AI 超分 4× 的角标区分两侧。这套组件从壁纸篇一路用到文档篇再到这篇，一次写好、处处复用，正是 UI 与逻辑解耦的红利。

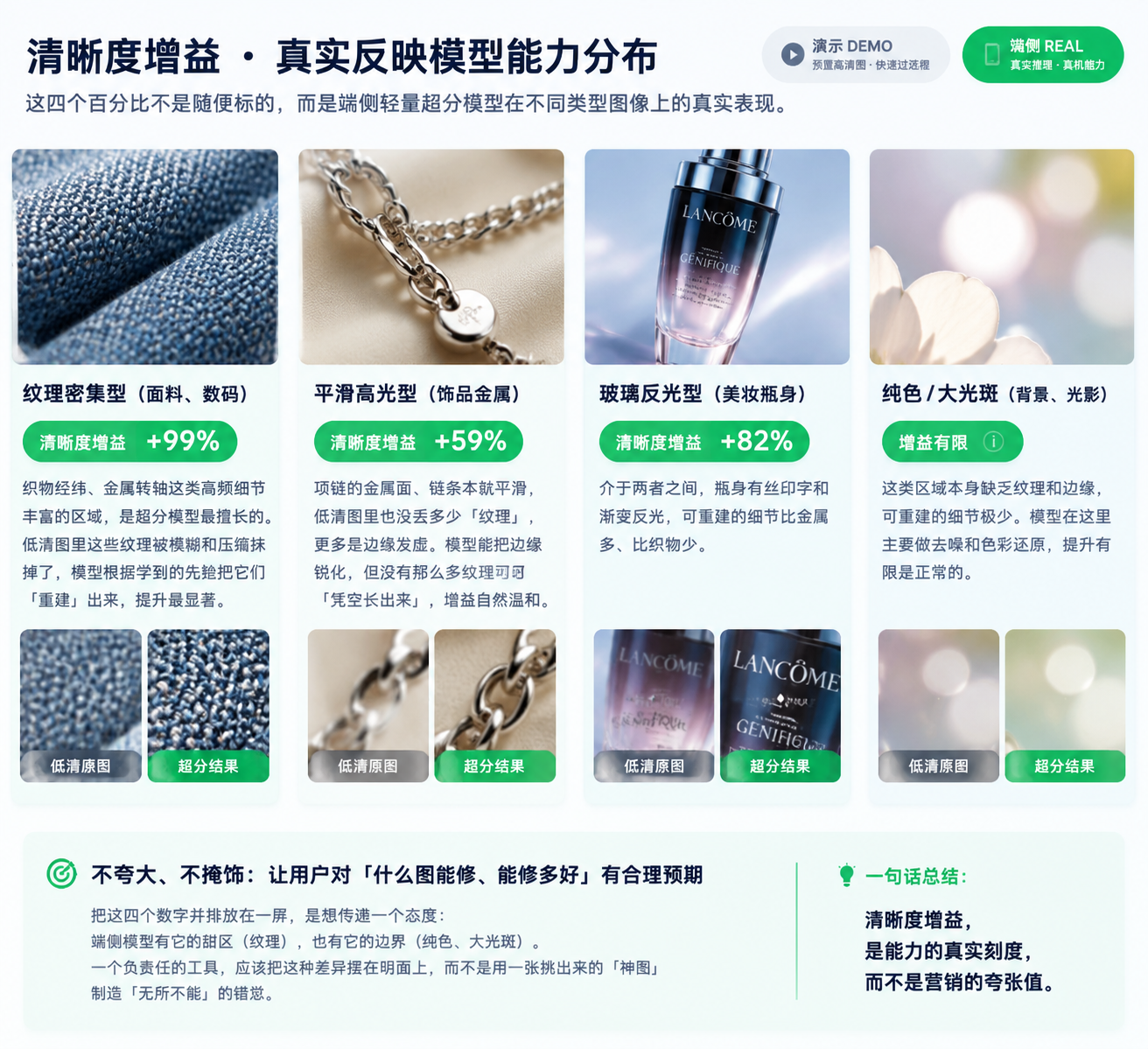

六、增益的「诚实标注」：为什么有的 +99%，有的 +59%

批量结果里最值得说的，是那排绿色的「清晰度增益」百分比。它不是随便标的，而是如实反映端侧轻量超分模型的能力分布：

纹理密集型（面料、数码）→ +99%：织物经纬、金属转轴这类高频细节丰富的区域，是超分模型最擅长的。低清图里这些纹理被模糊和压缩抹掉了，模型根据学到的先验把它们「重建」出来，提升最显著。
平滑高光型（饰品金属）→ +59%：项链的金属面、链条本就平滑，低清图里也没丢多少「纹理」，更多是边缘发虚。模型能把边缘锐化，但没有那么多纹理可「凭空长出来」，增益自然温和。
玻璃反光型（美妆瓶身）→ +82%：介于两者之间，瓶身有丝印字和渐变反光，可重建的细节比金属多、比织物少。

把这四个数字并排放在一屏，是想传递一个态度：不夸大、不掩饰。端侧模型有它的甜区（纹理），也有它的边界（纯色、大光斑）。一个负责任的工具，应该把这种差异摆在明面上，让用户对「什么图能修好、能修多好」有合理预期——而不是用一张挑出来的「神图」制造「无所不能」的错觉。

右上角的「演示 DEMO / 端侧 REAL」状态胶囊同理：演示模式用预置高清图快速过流程，真机模式才走真实推理，两者清清楚楚分开，绝不拿演示效果冒充真机能力。

在这里插入图片描述

七、内存与落盘：批量场景的隐形功课

批量比单图更容易踩内存的坑。每张图同时持有低清 + 高清两个 PixelMap，640×480 的 RGBA_8888 一张约 1.2 MB，四张就是近 10 MB 常驻——如果不及时释放，连续跑几批就容易触发 GC 抖动甚至 OOM。

处理原则是「用完即放，按需重建」：

// 进入全屏对比时才确保两张图都在；离开对比页可释放高清图
private async ensurePair(t: SrTask): Promise<void> {
  if (!t.lowPm) { t.lowPm = await this.service.decode(t.low, t.lowW, t.lowH); }
  if (!t.hdPm)  { t.hdPm  = await this.service.decode(t.hd,  t.hdW,  t.hdH);  }
}
private releasePair(t: SrTask): void {
  t.lowPm?.release(); t.hdPm?.release();
  t.lowPm = undefined; t.hdPm = undefined;
}

列表页的缩略图可以走 desiredSize 解码成小图常驻（几十 KB 量级），真正占内存的大图只在使用时解码、用完立即 release()。落盘则复用前几篇的沙箱保存链路：把高清 PixelMap 经 imagePacker 重编码成 JPEG，写进应用沙箱，绿色回执提示「已保存 · 体积」。
