由于Flutter鸿蒙应用的系统能力是依赖HarmonyOS的，从端到端分析性能的话，就天然分为了两个部分：

第一部分是Dart侧，可以直接使用官方推荐的DevTools​
第二部分是HarmonyOS系统侧，我推荐的是HiSmartPerf（之前叫SmartPerf）​

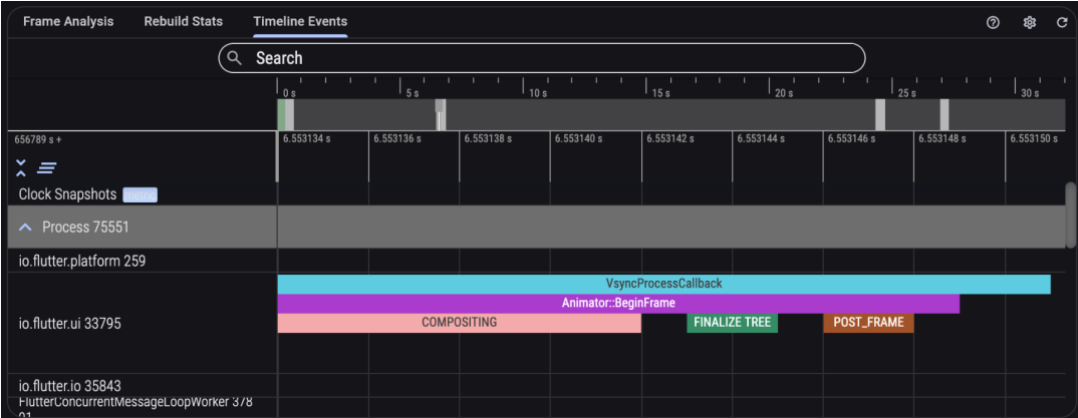

我们使用DevTools的Timeline是能看到每一帧在 UI 线程和 Raster 线程上怎么花销的，而CPU的调度、RenderService的合成、内存的回收、文件IO等这些发生在应用进程之外的事，DevTools就无法看不到了，这一部分就是这一系列HiSmartPerf工具的专长了！

那么HiSmartPerf是什么？

- Google开源的性能分析工具Perfetto（官方网址为perfetto.dev）应该大厂的小伙伴都知道，这个工具的前身是Systrace，Android性能领域的小伙伴肯定都用过；那么HiSmartPerf 大家可以理解为专为HarmonyOS系统打造的性能调优工具，目前也是开源的，能力覆盖非常完整，是鸿蒙系统及应用调优的专业工具。

可能小伙伴们就要问了，我只是调试个应用而已，为啥要用这个系统级工具？因为我们的应用，在系统层面只是一个进程而已，在HiSmartPerf上，也就只是一个泳道图罢了，我们可以通过系统级的抓取，全局看到整个系统级调度。比如同一帧掉了，可能是Dart build慢，可能是raster被GPU拖住，也可能是线程没抢到调度，而后两种问题根因的答案都在系统trace里！

一、如何理解HiSmartPerf的观测点

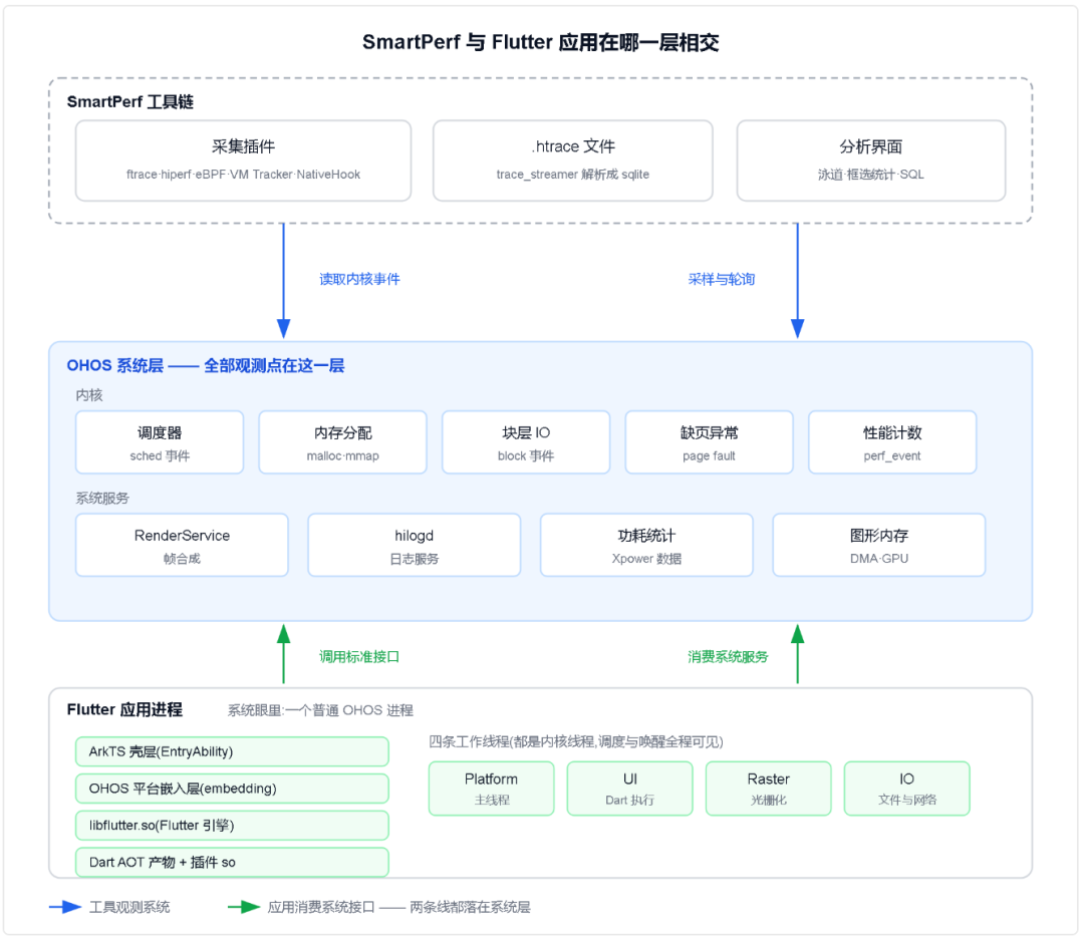

HiSmartPerf 的所有观测点都落在操作系统层：内核 tracepoint、perf 硬件采样、eBPF、procfs、系统服务。而任何 Flutter 鸿蒙应用，无论 Dart 代码怎么组织，在操作系统眼里都是一个标准的OHOS用户态进程。

HiSmartPerf 工具观测的是进程与系统，工具不关心进程里跑的是什么框架，框架只是进程里的一段用户态代码。

二、数据源全在系统层

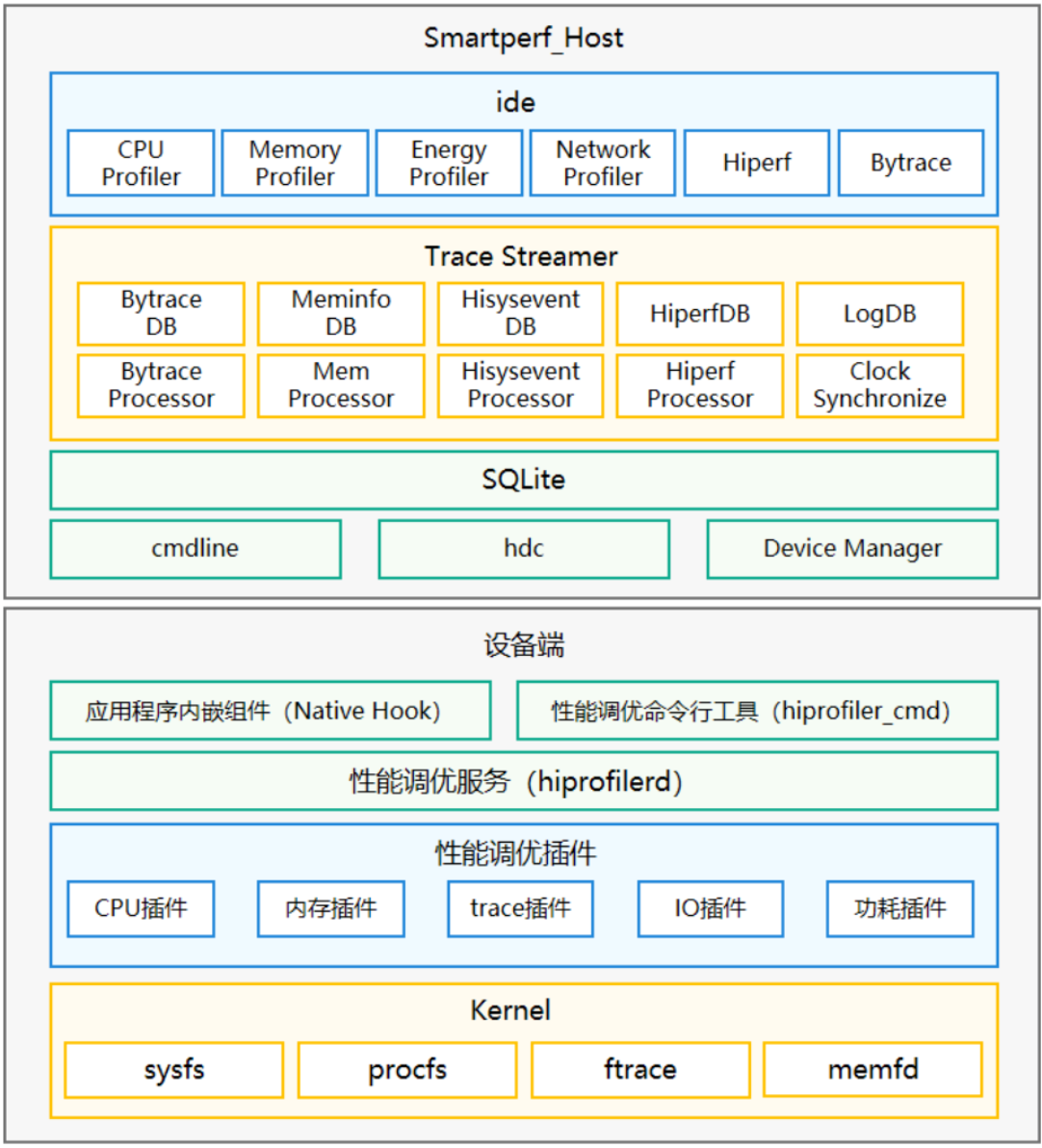

HiSmartPerf下的hiprofiler_cmd工具生成的命令会下发给设备端的采集插件，而插件分两类：

流式插件(如 ftrace 插件，按固定周期从内核缓冲区读数据)

轮询插件(memory、cpu、diskio 等，按采样间隔主动采集)

所有插件询问的对象是内核与系统服务。主要数据源如下:

面板/数据	底层机制
CPU 泳道、调度、唤醒树	ftrace(sched 相关 tracepoint)
FrameTimeline	图形子系统 trace 事件
hiperf	perf_event 采样
NativeMemory	malloc/free hook
smaps 五泳道	轮询 /proc/pid/smaps
Bio / FileSystem / SysCall	ftrace 块层事件、系统调用追踪
page_fault	eBPF 探针
Xpower / hilog	系统功耗与日志服务

解析侧同样如此：通过 trace_streamer 把 trace 转成 sqlite，解析的事件格式来自内核与系统服务，与应用框架没有任何耦合。

三、Flutter 鸿蒙应用就是一个标准 OHOS 进程

把一个 Flutter 鸿蒙应用解剖开，每一层都是标准 OHOS 组件：最外面是 ArkTS 壳层(EntryAbility，跑在 ArkTS 运行时)，往里是平台 C++ 嵌入层(负责把引擎接进系统)，再往里是 libflutter.so(引擎：Dart VM、Rasterizer、各工作线程)，最底下是 Dart AOT 产物加插件 so。三个关键事实撑起可观测性:

进程是系统拉起的： 安装后就是 HAP，进程由系统的 AbilityRuntime 体系启动，走同一套生命周期。启动八阶段泳道(ProcessTouchEvent 到 First Frame)的标记是系统打的，与应用框架无关。

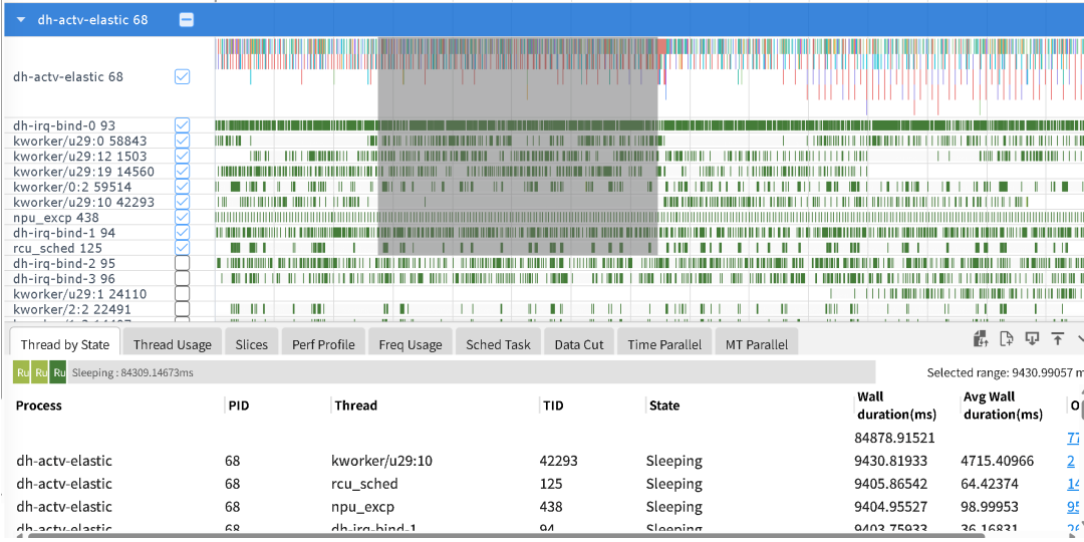

线程是内核线程： Platform、UI、Raster、IO，每条在内核里都是普通的调度单元，有 tid、优先级、调度策略、唤醒关系。HiSmartPerf 的 CPU 泳道、唤醒树作用在它们身上，和作用在任何系统线程身上完全一样。

引擎的输出走系统标准通道： 上一个 DFX 系列已经证实过，引擎日志的三个源头(FML_LOG、平台 C++ 层、ETS 嵌入层)全部汇入 HiLog。日志如此，trace 也如此，引擎源码里的 trace 插桩在 OHOS 构建下接到系统 tracing，引擎内部事件因此能进入 trace 流。

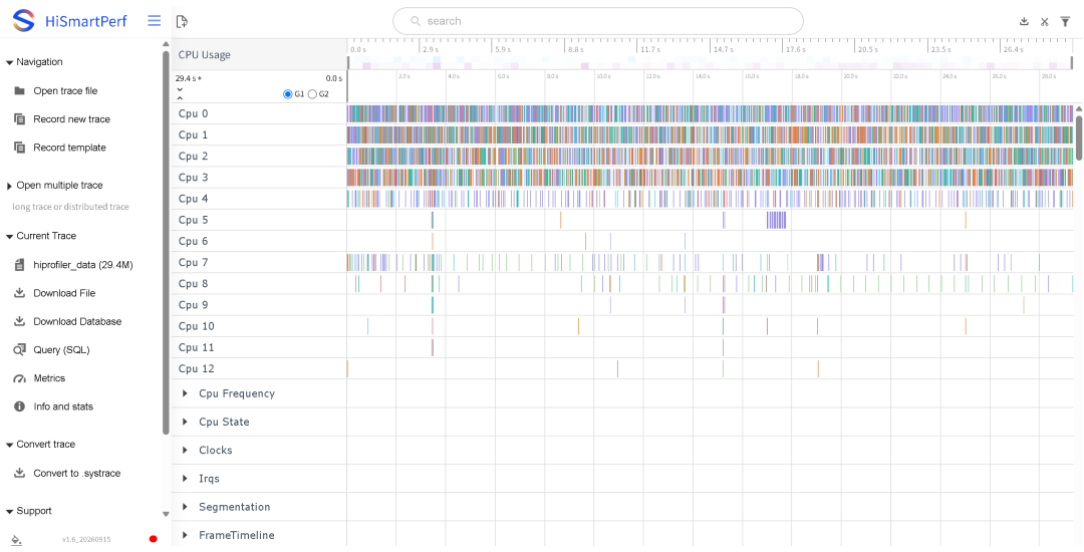

打开一份真实 trace，看到的就是这个结构：每个进程一条泳道，Flutter 鸿蒙应用和系统服务、其他应用并排平铺。​
图：一份真实 trace 打开的样子

四、引擎与系统的每个边界都是标准接口

Flutter 应用和系统的每次交互都发生在 OHOS 标准接口上，而这些接口正是 HiSmartPerf 的观测点，帮助大家理解：

上屏：嵌入层通过 XComponent 拿到 OHNativeWindow，Raster 线程把画好的帧放进这个窗口的 buffer，经 BufferQueue 提交给 RenderService 合成，再交硬件合成器上屏。从系统看，Flutter 应用就是一个往 BufferQueue 生产画面的进程，和 ArkTS 自绘应用、视频播放器是一样的。

VSync：引擎向系统订阅垂直同步信号来驱动每帧，信号源在系统侧，分发可被记录。

内存：引擎和插件的每次分配经过 malloc/mmap。

图形内存走系统通道，所以 DMA、Skia GpuMem 泳道能反映 Flutter 的图像资源。

IO：Dart 侧的文件读取最终落到系统调用与块层。

所以：引擎是 OHOS 系统接口的一个普通消费者，消费行为全部可被系统侧观测。

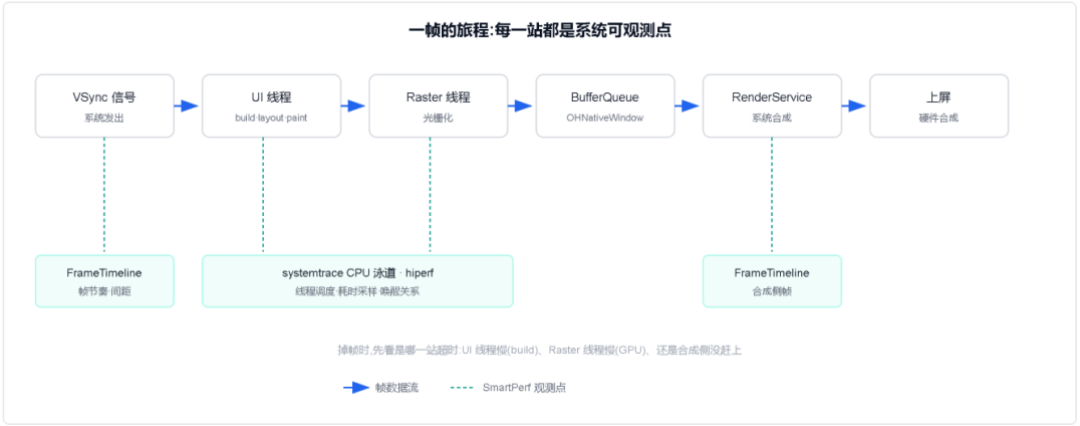

拿掉帧来走一遍这条接缝，每一站都有对应的观测面板:
图：UI 线程、Raster 线程在应用进程内，合成与上屏在系统侧，全程可观测

以上就是开篇的所有内容了，理解了这篇的初衷，后面大家就跟着我一步一步把HiSmartPerf用起来！
