鸿蒙原生实战：不引图表库 —— 油耗分析页手写的油耗/油费双柱状图

App 57「加油记录」分析页（Func2Tab），主题色 #FF6B35 活力橙。本页是油耗与油费的"分析页"——白色单行 Header（"油耗分析"20 号加粗） + 双指标汇总行（7.2 平均油耗橙 / ¥4668 半年油费浅橙） + 油耗趋势柱状图（3月 7.5 / 4月 7.2 / 5月 7.8 / 6月 7.1 / 7月 7.4 / 8月 7.2 L/100km，橙色柱 + 柱顶数值 + 月份标签，柱高 = 数值 × 14） + 油费趋势柱状图（3月 680 / 4月 720 / 5月 850 / 6月 690 / 7月 693 / 8月 1035 元，浅橙柱 + 柱顶金额，柱高 = 数值 × 110 ÷ 最大值）。本篇基于 57-fuel-log/entry/src/main/ets/pages/Func2Tab.ets（共 99 行）逐段拆解，附 4 张实机截图。

一、整体结构：三区"Header + 汇总 + 双图"布局

分析页是"指标总览 + 双趋势图"的分析布局——3 个 @Builder 块：

build() {
  Column() {
    this.Header()
    Scroll() {
      Column({ space: 14 }) {
        this.SummaryRow()
        this.FuelTrend()
        this.CostChart()
      }
      .width('100%')
      .padding({ left: D.pad, right: D.pad, top: 14, bottom: D.pad + this.safeBottom + 20 })
    }
    .layoutWeight(1).scrollBar(BarState.Off).align(Alignment.Top)
  }
  .width('100%').height('100%').backgroundColor(C.bg)
}

3 块结构：

1. SummaryRow — 双指标汇总行（平均油耗 7.2 / 半年油费 ¥4668）
2. FuelTrend — 油耗趋势柱状图（3-8 月 L/100km）
3. CostChart — 油费趋势柱状图（3-8 月元）

分析页是"油耗 + 油费"的双维度分析——先看两个核心指标（平均油耗 7.2、半年油费 4668），再看油耗趋势（3-8 月 7.1-7.8 波动、5 月最高 7.8），最后看油费趋势（3-8 月 680-1035、8 月最高 1035）。指标 + 性能趋势 + 费用趋势三层递进，是系列"数据可视化页"的又一代表（App 54 订阅、App 56 停车同属此类）。

项目源码开源：https://gitee.com/codenestFlow/HarmonyOSHub

二、Header：单行品牌头

Header() {
  Row() { Text('油耗分析').fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.text) }
  .width('100%').height(this.safeTop + 56).padding({ top: this.safeTop, left: D.pad, right: D.pad })
  .backgroundColor(C.card).alignItems(VerticalAlign.Bottom)
}

功能页 Header 标准范式（20 号、固定高、文字贴底），与加油页、我的页同款。"油耗分析"点明本页职能——对油耗与油费做分析。

三、SummaryRow：双指标汇总行

SummaryRow() {
  Row({ space: 10 }) {
    Column({ space: 4 }) {
      Text('7.2').fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.primary)
      Text('平均油耗').fontSize(11).fontColor(C.textDim)
    }.layoutWeight(1).padding({ top: 16, bottom: 16 })
    .backgroundColor(C.card).borderRadius(D.rMd).border({ width: 1, color: C.stroke })
    Column({ space: 4 }) {
      Text('¥4668').fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.accent)
      Text('半年油费').fontSize(11).fontColor(C.textDim)
    }.layoutWeight(1).padding({ top: 16, bottom: 16 })
    .backgroundColor(C.card).borderRadius(D.rMd).border({ width: 1, color: C.stroke })
  }.width('100%')
}

技术拆解：

1. 双列均分：Row({ space: 10 }) + 两个 layoutWeight(1) Column——**平均油耗（7.2）/ 半年油费（¥4668）**两列 1:1，每列白卡圆角 14 描边、上下 16 内边距。
2. 双色数值：油耗橙（C.primary）、半年油费浅橙（C.accent）——数值用主题色系区分（性能指标橙、费用指标浅橙）。
3. 数据自洽：半年油费 4668 = 680+720+850+690+693+1035（3-8 月逐月之和）——月度累计 → 半年汇总完全对账；平均油耗 7.2 与首页油耗一致。
4. 双指标定位：两个指标回答"车费不费油"（7.2）与"半年花了多少"（4668）——性能 + 费用两个维度的半年快览。

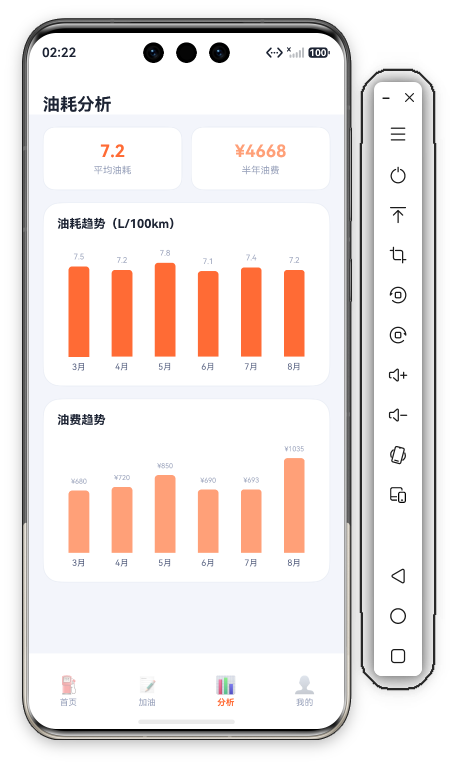

四、FuelTrend：油耗趋势柱状图

FuelTrend() {
  Column({ space: 14 }) {
    Text('油耗趋势（L/100km）').fontSize(14).fontWeight(FontWeight.Bold).fontColor(C.text).width('100%')
    Row() {
      ForEach(this.months, (m: string, idx: number) => {
        Column({ space: 6 }) {
          Text(this.fuelVals[idx].toFixed(1)).fontSize(9).fontColor(C.textDim)
          Column()
            .width(24).height(this.fuelVals[idx] * 14)
            .backgroundColor(C.primary).borderRadius({ topLeft: 4, topRight: 4 })
          Text(m).fontSize(10).fontColor(C.textSub)
        }.layoutWeight(1).justifyContent(FlexAlign.End)
      }, (m: string) => m)
    }.width('100%').height(150).alignItems(VerticalAlign.Bottom)
  }
  .width('100%').padding(16).backgroundColor(C.card).borderRadius(D.rLg).border({ width: 1, color: C.stroke })
}

6 个月油耗数据（12-13 行）：

月份	3月	4月	5月	6月	7月	8月
油耗	7.5	7.2	7.8	7.1	7.4	7.2

技术拆解：

1. 线性高度公式：height(this.fuelVals[idx] * 14)——柱高 = 数值 × 固定系数 14（非比例缩放！7.8 × 14 ≈ 109 最高、7.1 × 14 ≈ 99 最低），因为油耗数值区间窄（7.1-7.8），用线性系数而非最大比例（若用比例缩放，7.1 与 7.8 的柱高差异会过度放大/缩小），直接乘系数让微小差异可视化。
2. 柱顶数值：Text(this.fuelVals[idx].toFixed(1))——油耗保留 1 位小数（7.5/7.2/7.8），9 号淡灰。
3. 橙色柱体：24 宽橙柱（C.primary）+ 顶部两角圆角 4——与主题统一。
4. 趋势解读：油耗在 7.1-7.8 之间小幅波动（5 月最高 7.8、6 月最低 7.1、8 月 7.2）——油耗相对稳定（同一辆车油耗不会剧烈变化），5 月可能空调开得多（油耗略高）、6 月路况好（油耗低）。

五、CostChart：油费趋势柱状图

CostChart() {
  Column({ space: 14 }) {
    Text('油费趋势').fontSize(14).fontWeight(FontWeight.Bold).fontColor(C.text).width('100%')
    Row() {
      ForEach(this.months, (m: string, idx: number) => {
        Column({ space: 6 }) {
          Text('¥' + this.costVals[idx]).fontSize(8).fontColor(C.textDim)
          Column()
            .width(24).height(this.costVals[idx] * 110 / this.maxCost())
            .backgroundColor(C.accent).borderRadius({ topLeft: 4, topRight: 4 })
          Text(m).fontSize(10).fontColor(C.textSub)
        }.layoutWeight(1).justifyContent(FlexAlign.End)
      }, (m: string) => m)
    }.width('100%').height(150).alignItems(VerticalAlign.Bottom)
  }
  .width('100%').padding(16).backgroundColor(C.card).borderRadius(D.rLg).border({ width: 1, color: C.stroke })
}

6 个月油费数据（14 行）：

月份	3月	4月	5月	6月	7月	8月
油费	680	720	850	690	693	1035

技术拆解：

1. 比例高度公式：height(val * 110 / maxCost())——柱高 = 数值 × 比例系数 ÷ 最大值（8 月 1035 最高占满 110、3 月 680 最低），与油耗图的线性系数不同——油费数值跨度大（680-1035）用比例缩放（相对最高值），油耗数值区间窄用线性系数，两种公式按数据分布选用。
2. 浅橙柱体：24 宽浅橙柱（C.accent）+ 顶部圆角——与油耗图的橙色柱区分（油耗深橙、油费浅橙），两张图用同色系深浅区分。
3. 柱顶金额：8 号淡灰"¥680"——比油耗图的 9 号更小（金额三位数占位宽），8 号紧凑。
4. 趋势解读：油费 680-1035 波动、8 月最高（1035）——油费与油价、里程相关（8 月油价上涨或跑得多），5 月 850 与油耗 7.8 呼应（油耗高峰月油费也偏高），两张趋势图数据互证。

六、跨页数据自洽：油耗分析的全局闭环

分析页与首页、加油、我的三页形成闭环：

• 分析页"平均油耗 7.2" ↔ 首页"平均油耗 7.2"——数值完全一致，分析页给趋势、首页给当前值。
• 分析页"8月油费 ¥1035" ↔ 首页"本月油费 ¥1035"——金额完全一致（1035 元），柱状图最后一根（8 月）就是首页的"本月"。
• 分析页"半年油费 ¥4668" ↔ 月度柱状图之和——4668 = 680+720+850+690+693+1035，汇总 = 明细之和。
• 分析页"油耗趋势 8月 7.2" ↔ 首页"平均油耗 7.2"——8 月油耗 7.2 即当前平均油耗（最近月份数据），趋势末值 = 当前指标。
• 分析页油耗/油费趋势 ↔ 加油页录入——每月的油耗与油费由加油页记录计算（油量 ÷ 里程差、油量 × 单价），录入数据 → 月度聚合 → 趋势图。
• 我的页"¥28k 累计油费" ↔ 分析页"半年 ¥4668"——半年 4668 是累计 28000 元的一部分（6 个月），半年统计 → 累计总量。

七、系列横向对比：双柱状图页面的三种形态

系列中"双图统计"型页面各有侧重：

• App 57 油耗分析（橙 #FF6B35）：油耗趋势 + 油费趋势双柱状图——"性能 + 费用"双图（两个不同量纲的指标）。
• App 56 费用统计（深灰 #2D3436）：月度柱状图 + 地点列表——"趋势 + 结构"组合。
• App 54 订阅统计（紫 #9B51E0）：年度柱状图 + 分类占比——"趋势 + 占比"组合。

57 的差异化在于**"双柱状图 + 两种高度公式"**——油耗图用线性系数（val × 14，数值区间窄 7.1-7.8）、油费图用比例缩放（val × 110 / max，数值区间宽 680-1035），同一页两张柱状图按数据分布选用不同高度算法，这是系列中最精细的图表设计之一（App 54/56 只用比例缩放一种）。同时"油耗（性能）+ 油费（费用）"的双量纲分析是车辆维护场景独有的（其他统计页只有单一金额维度）。

八、开发者避坑：双柱状图的四个细节

从 Func2Tab 的实现提炼四个易踩坑点：

1. 两种高度公式的取舍：油耗用 val * 14、油费用 val * 110 / maxCost()——线性系数适合数值区间窄的数据（7.1-7.8，直接乘系数展示微差）、比例缩放适合区间宽的数据（680-1035，相对最高值），若用错（油耗用比例缩放会放大噪声、油费用线性系数会溢出或过矮），图表会失真，选公式要按数据分布。
2. 线性系数的溢出风险：val * 14 假设最大值不超过 150/14 ≈ 十点七（容器高 150）——若油耗升到 11 以上柱高 154 溢出容器，产品化应加"最高柱不超过容器高"的约束（或改用比例缩放兜底）。
3. 双图色系区分：油耗深橙（primary）、油费浅橙（accent）——同色系深浅区分两个指标，若都用同色用户分不清哪张是油耗哪张是油费，产品化应保持色差并配合标题（油耗趋势/油费趋势）双重区分。
4. 数值格式统一：油耗 toFixed(1)（7.2）、油费直接拼字符串（¥680）——两种数值格式（小数 vs 整数），产品化按数据类型格式化（油耗保留 1 位、金额取整或两位），避免格式混乱。

九、常见问题 FAQ

问：为什么油耗趋势用线性高度、油费趋势用比例高度？答：因为两组数据的数值分布不同——油耗在 7.1-7.8 之间（区间很窄），若用比例缩放（相对最大值），7.1 和 7.8 的柱高差异只有约 10%，视觉上几乎看不出波动；用线性系数（× 14）把 7.1-7.8 放大到 99-109 的高度区间，微小的油耗变化也能看清。油费在 680-1035 之间（区间宽），比例缩放（相对 1035 最高值）已经能清晰显示差异，无需线性放大。图表高度算法的选择取决于数据分布，这是本页最有技术含量的设计。

问：半年油费 4668 元多不多？答：对一辆家用车（大众朗逸、油耗 7.2）来说，半年 4668 元（月均 778 元）属于正常水平——按每月行驶 1000 公里、油耗 7.2、油价 7.5 元估算，每月油费约 540 元，加上油价波动与里程增加（8 月 1035 元可能跑了长途），月均 778 元在合理区间。产品化后可对比历史半年数据判断"今年油费偏高还是偏低"。

问：8 月油费为什么突然到 1035 元？答：演示数据设计 8 月为油费高峰——可能的原因：8 月油价上涨（95# 涨到 7.58 元/L）、8 月出行增多（暑假自驾游、里程增加 1020km）、或单月加油次数多。产品化后柱状图直接反映油价与里程的实际变化，8 月为什么高可以从当月加油记录中找到答案（次数、单价、油量）。

十、验收与总结

本篇对 57-fuel-log 分析页（Func2Tab，99 行）做了逐块拆解：

• 三区结构：Header（油耗分析）+ SummaryRow（双指标汇总）+ FuelTrend（油耗趋势柱）+ CostChart（油费趋势柱）
• 核心交互：无点击（纯数据展示），双柱状图两种高度公式
• 主题色：#FF6B35 活力橙（油耗柱）+ #FFA078 浅橙（油费柱）
• 数据闭环：分析页 7.2/4668/8月1035 → 首页 7.2/1035 → 加油页录入，四页同源

分析页是加油记录的"油耗油费分析"——双指标给结论（7.2 油耗/4668 半年）、油耗趋势给性能画像（7.1-7.8 稳定）、油费趋势给费用画像（680-1035 波动），两图一页完成油耗与油费的全面分析。

十、扩展思考：从油耗分析到驾驶建议

分析页的演进方向是"驾驶建议"：第一是油耗归因分析——油耗波动（7.1-7.8）的原因分析（夏季空调导致 5 月 7.8、高速路段导致 6 月 7.1），演进方向是结合加油记录的时间/里程密度推测路况（两次加油间隔短 = 市区短途多 = 油耗高），让油耗趋势"看得懂为什么"；第二是驾驶行为建议——油耗偏高的月份建议（胎压检查、减少急加速、定期保养），演进方向是根据油耗数据生成个性化建议（"近三月油耗上升，建议检查胎压与空滤"），分析页的趋势图是建议的数据依据；第三是油费预算与预警——月度油费趋势（680-1035）演进方向是设油费预算（每月 800 元），超预算月份柱状图变红（8 月 1035 超预算），结合预算提醒"控制油费"；第四是车辆横向对比——平均油耗 7.2 与同车型均值对比（大众朗逸车主平均 7.0），演进方向是展示"我的油耗 vs 同款车型均值"，让用户知道车况是否正常。这四个方向都从分析页已有的双柱状图长出来，让"看数据"变成"得建议"。

十一、从设计稿到代码的映射

把分析页设计稿翻译成代码，有几组典型映射：第一，"双指标汇总"映射为"两个等权重白卡"——设计稿的平均油耗与半年油费两列，代码里用两个等权重列容器各放 20 号数值与 11 号标签，数值用橙与浅橙；第二，"油耗柱状图"映射为"等分行内的高度计算容器"——设计稿的六根橙色柱，代码里用六个等权重列，柱高按油耗数值乘固定系数 14，柱顶数值保留一位小数；第三，"油费柱状图"映射为"比例缩放的柱体"——设计稿的六根浅橙柱，代码里柱高按油费数值乘比例系数除以最大值，柱顶金额；第四，"双图卡片"映射为"两个白卡加标题"——设计稿的油耗趋势与油费趋势两张图，代码里用两个白底描边卡片各放标题与柱状图行。这四组映射展示了"双图分析页"的完整翻译，其中两种高度公式的选用是最有技术含量的设计决策。

十二、常见问题 FAQ

问：为什么同一页要用两种柱高公式？答：因为油耗（7.1-7.8）与油费（680-1035）的数据分布不同——油耗区间窄（差异约 10%），用比例缩放会"看不出波动"，用线性系数（乘 14）放大微差；油费区间宽（最大为最小的 1.5 倍），用比例缩放（相对最大值）已经清晰。柱状图高度公式的选择要匹配数据分布：窄区间用线性系数、宽区间用比例缩放，这是本页图表设计的核心技巧，也是系列其他柱状图（App 54/56 只有比例缩放）的补充。

问：半年油费 4668 元是怎么算出来的？答：4668 = 680 + 720 + 850 + 690 + 693 + 1035（3 月到 8 月逐月油费之和）——汇总行的"半年油费"就是柱状图六根柱的数值相加，汇总 = 明细之和完全对账。产品化后由每月加油记录自动聚合，新增记录后半年总额动态更新。

问：油耗趋势和油费趋势两张图有什么关系？答：两张图是"性能与费用"的对照——油耗趋势反映"车本身费不费油"（性能维度），油费趋势反映"花了多少钱"（费用维度）。两者相关但不相同：油耗低但跑得多，油费也可能高（6 月油耗最低 7.1 但油费 690 元）；油耗高油费通常也高（5 月油耗 7.8、油费 850 元）。对照看才能理解"油费 = 油耗 × 里程 × 油价"的完整关系。

十三、补充要点：分析页三个细节再思考

第一，关于数值精度。油耗柱顶用 toFixed(1)（7.5 一位小数）而油费用整数（¥680）——精度按数据特征选择：油耗 7.1-7.8 必须一位小数（否则 7 和 8 分不清）、油费整十到百位足够（680 与 690 差距明显），图表数值的精度要匹配数据的区分度。第二，关于双图的色彩区分。油耗深橙（primary）与油费浅橙（accent）同色系深浅区分——同色系保证"同一主题"（都是橙=能源），深浅区分"两个指标"（深=性能、浅=费用），配合标题（油耗趋势/油费趋势）双重区分，若两图同色用户会混淆。第三，关于趋势的收尾。两张图都以 8 月收尾（油耗 7.2、油费 1035）——与首页"平均油耗 7.2、本月油费 1035"完全一致，趋势图最后一个月即当前月，首页给当前值、分析页给历史趋势，两个页面"当前 + 历史"互补。

十四、最后总结

分析页作为加油记录的"分析页"，用三个区块完成了油耗与油费的完整分析：双指标给结论（7.2 油耗/4668 半年）、油耗趋势给性能画像（7.1-7.8 稳定波动）、油费趋势给费用画像（680-1035 有高有低）。整页没有用户卡与菜单，是系列"纯数据页"的又一代表——第 3 Tab 完全让给数据分析，体现加油记录"数据驱动"的产品重心。手绘双柱状图展示了 ArkUI 基础组件完成数据可视化的能力，两种高度公式（线性系数 + 比例缩放）是系列图表设计中最精细的实现。从演示到产品，分析页的进化方向是动态聚合、油耗归因、预算预警、车型对比，从"看数据"走向"得建议"。作为系列"双图统计"页的代表，它与首页（油耗总览）、加油页（录入入口）、我的页（车辆档案）共同构成加油记录的完整链路：录入 → 总览 → 分析 → 管理。

十五、补充要点：双图的对照阅读与工程细节再思考

第一，关于双图的对照阅读。油耗趋势（性能）与油费趋势（费用）并排阅读可以发现数据关系——5 月油耗最高（7.8）油费也偏高（850 元）、8 月油耗不高（7.2）但油费最高（1035 元，说明 8 月油价涨或跑得多）——两张图"横着看趋势、竖着看相关"，油费 = 油耗 × 里程 × 油价的公式在两图对照中可见（油耗低但油费高 → 里程或油价因素），这是双图并置的价值（单张图看不到这种关系）。第二，关于图表容器的一致性。两张图容器同规格（白卡、16 内边距、标题 14 号、柱宽 24、底部月份 10 号）——同一页的双图统一容器参数（只有柱色和高度公式不同），视觉上"两张图是一套"（同规格不同指标），若容器参数不一致（柱宽不同、月份字号不同）会显得杂乱。第三，关于高度公式的可维护性。两种公式（油耗 × 14、油费 × 110 ÷ max）都是"魔法数字"写死——产品化应抽象为统一的图表组件（传入数值数组 + 公式类型：线性/比例，组件内部计算高度），避免每张图手写公式、也便于后续图表（里程趋势等）复用，这是"手绘图表 → 图表组件"的演进方向。这三个细节共同保证分析页"看得懂关系、看得顺视觉、改得动代码"。

十六、最后补充

分析页解析至此完整收尾：双指标汇总、油耗趋势柱、油费趋势柱全部覆盖。读者可重点回顾两种高度公式的选用（线性系数用于窄区间油耗、比例缩放用于宽区间油费）——这是系列图表设计中最精细的实现，也是"图表高度算法匹配数据分布"的典型示范。油耗与油费的双图对照让车主看清"车费不费油（7.2）与油钱花多少（4668）"的完整关系，这是加油记录数据分析的核心价值。
