鸿蒙 ArkUI 实战：不引图表库 —— 停车费用页手写的五柱趋势图与地点消费榜

App 56「停车缴费记录」费用页（Func2Tab），主题色 #2D3436 深灰黑。本页是停车费用的"统计页"——白色单行 Header（"费用统计"20 号加粗） + 深灰渐变月度卡（¥286 36 号加粗白字 + "8月停车总费用"） + 月度费用趋势柱状图（4月 220 / 5月 260 / 6月 310 / 7月 245 / 8月 286 元，深灰柱 + 柱顶金额 + 月份标签） + SectionTitle（地点消费）+ 3 条地点统计列表（🏢 公司车库 20 次 ¥400 / 🅿️ 万达广场 8 次 ¥96 / 🏥 市医院 3 次 ¥24，每条含 44×44 圆形浅灰底图标 + 地点名 + 次数 + 深灰金额）。本篇基于 56-parking-record/entry/src/main/ets/pages/Func2Tab.ets（共 111 行）逐段拆解，附 4 张实机截图。

一、整体结构：四区"Header + 月度卡 + 柱状图 + 地点列表"布局

费用页是"月度总览 + 趋势 + 地点结构"的分析布局——4 个 @Builder 块：

build() {
  Column() {
    this.Header()
    Scroll() {
      Column({ space: 14 }) {
        this.SummaryCard()
        this.BarChart()
        this.SectionTitle('地点消费')
        this.PlaceList()
      }
      .width('100%')
      .padding({ left: D.pad, right: D.pad, top: 14, bottom: D.pad + this.safeBottom + 20 })
    }
    .layoutWeight(1).scrollBar(BarState.Off).align(Alignment.Top)
  }
  .width('100%').height('100%').backgroundColor(C.bg)
}

4 块结构：

1. SummaryCard — 深灰渐变月度卡（8 月总费用 ¥286）
2. BarChart — 月度费用趋势柱状图（4-8 月）
3. SectionTitle — "地点消费"标题
4. PlaceList — 3 条地点统计列表（次数 + 金额）

费用页是"统计页"——先看当月总额（¥286），再看月度趋势（4-8 月 220-310 元波动、6 月最高），最后按地点看消费分布（公司车库 400 元占大头）。总览 → 趋势 → 结构三层递进，与 App 54 订阅统计、App 47 班费统计同属"数据可视化页"。

项目源码开源：https://gitee.com/codenestFlow/HarmonyOSHub

二、Header：单行品牌头

Header() {
  Row() { Text('费用统计').fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.text) }
  .width('100%').height(this.safeTop + 56).padding({ top: this.safeTop, left: D.pad, right: D.pad })
  .backgroundColor(C.card).alignItems(VerticalAlign.Bottom)
}

功能页 Header 标准范式（20 号、固定高、文字贴底），与记录页、我的页同款。"费用统计"点明本页职能——对停车费用做统计。

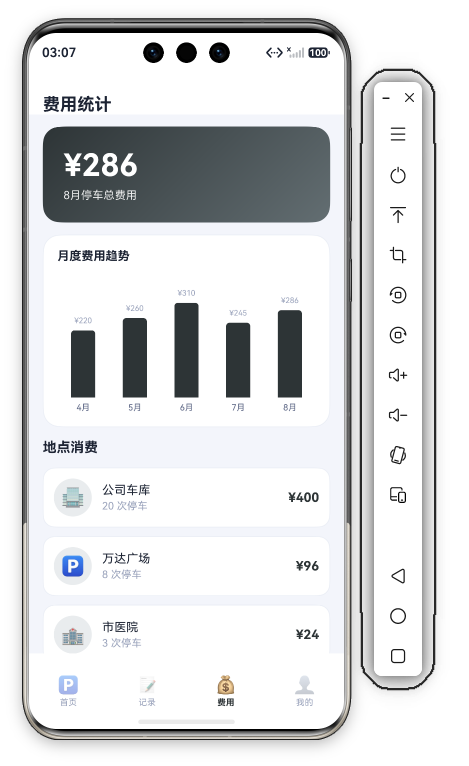

三、SummaryCard：深灰渐变月度卡

SummaryCard() {
  Column({ space: 6 }) {
    Text('¥286').fontSize(36).fontWeight(FontWeight.Bold).fontColor('#FFFFFF')
    Text('8月停车总费用').fontSize(13).fontColor('#FFFFFF').opacity(0.9)
  }
  .width('100%').padding(24).borderRadius(D.rLg).alignItems(HorizontalAlign.Start)
  .linearGradient({ angle: 135, colors: [[C.primary, 0.0], [C.accent, 1.0]] })
}

技术拆解：

1. 深灰渐变：linearGradient({ angle: 135, colors: [[C.primary, 0.0], [C.accent, 1.0]] })——从 #2D3436 渐变到 #636E72，与首页汇总卡同款渐变（品牌统一），深灰传达停车场景的沉稳感。
2. 主金额 36 号：¥286 用 36 号 Bold 白字——比首页的 32 号更大（统计页是全屏分析，当月总额是唯一焦点），8 月停车总费用是本页核心数字。
3. 左对齐布局：alignItems(HorizontalAlign.Start) 文本左对齐——与首页居中卡片不同（首页"标签上金额下"、本页"金额上标签下"且左对齐），变化体现"汇总卡"的灵活变体。
4. 数据自洽：¥286 = 首页"本月停车费 286.00" = 柱状图"8月 ¥286"——三个数据源完全一致（当月总额贯穿首页与费用页）。

四、BarChart：月度费用趋势柱状图

BarChart() {
  Column({ space: 14 }) {
    Text('月度费用趋势').fontSize(14).fontWeight(FontWeight.Bold).fontColor(C.text).width('100%')
    Row() {
      ForEach(this.months, (m: string, idx: number) => {
        Column({ space: 6 }) {
          Text('¥' + this.monthVals[idx]).fontSize(9).fontColor(C.textDim)
          Column()
            .width(28).height(this.monthVals[idx] * 110 / this.maxVal())
            .backgroundColor(C.primary).borderRadius({ topLeft: 4, topRight: 4 })
          Text(m).fontSize(10).fontColor(C.textSub)
        }.layoutWeight(1).justifyContent(FlexAlign.End)
      }, (m: string) => m)
    }.width('100%').height(160).alignItems(VerticalAlign.Bottom)
  }
  .width('100%').padding(16).backgroundColor(C.card).borderRadius(D.rLg).border({ width: 1, color: C.stroke })
}

5 个月数据（20-21 行）：

月份	4月	5月	6月	7月	8月
费用	220 元	260 元	310 元	245 元	286 元

技术拆解：

1. 纯 ArkUI 柱状图：Column().width(28).height(val * 110 / maxVal())——柱高 = 数值 × 比例系数 ÷ 最大值（每根柱按比例缩放，6 月 310 元最高占满 110，其余按比例），不依赖第三方图表库（App 47/54 同款手绘手法）。
2. 深灰柱体：28 宽深灰柱（C.primary）+ borderRadius({ topLeft: 4, topRight: 4 })——只圆顶部两角（柱底贴基线），深灰柱与主题统一。
3. 柱顶金额 + 底部月份：9 号淡灰金额（¥220）+ 10 号月份（4月）——每根柱上下两个标签（数据值 + 横轴刻度）。
4. 基准对齐：height(160).alignItems(VerticalAlign.Bottom) + 每列 justifyContent(FlexAlign.End)——所有柱底部对齐（纵向从底部生长）。
5. 动态比例：maxVal() 动态求最大值（310）——柱高相对最大值缩放，数据变化自动适配。
6. 趋势解读：4 月最低 220、6 月最高 310、8 月 286——月度费用波动（220-310 元区间），8 月 286 与首页本月 286.00 完全一致，趋势图最后一个月即当前月。

五、PlaceList：地点消费列表

PlaceList() {
  Column({ space: 10 }) {
    ForEach(this.places, (p: PlaceStat) => {
      Row({ space: 12 }) {
        Row() { Text(p.emoji).fontSize(22) }
        .width(44).height(44).backgroundColor(C.primarySoft).borderRadius(22).justifyContent(FlexAlign.Center)
        Column({ space: 3 }) {
          Text(p.name).fontSize(14).fontColor(C.text)
          Text(p.count + ' 次停车').fontSize(12).fontColor(C.textDim)
        }.alignItems(HorizontalAlign.Start).layoutWeight(1)
        Text('¥' + p.amount).fontSize(15).fontWeight(FontWeight.Bold).fontColor(C.primary)
      }
      .width('100%').padding(12).backgroundColor(C.card).borderRadius(D.rMd).border({ width: 1, color: C.stroke })
    }, (p: PlaceStat) => p.id.toString())
  }.width('100%')
}

3 个地点数据（23-27 行）：

地点	次数	金额
🏢 公司车库	20 次	400 元
🅿️ 万达广场	8 次	96 元
🏥 市医院	3 次	24 元

卡片细节：

1. 44×44 圆形浅灰底图标：backgroundColor(C.primarySoft)（#E9ECEE）+ borderRadius(22)（正圆，不同于首页的圆角方块）——圆形图标块（费用页的视觉变体），22 号 emoji（🏢🅿️🏥）。
2. 地点名 + 次数：14 号地点名 + 12 号淡灰"20 次停车"——地点与频次（停了多回），layoutWeight(1) 撑开。
3. 深灰金额：15 号 Bold ¥400 用 C.primary（深灰）——金额用主题深灰（区别于 App 52 的彩色金额、App 54 的品牌色金额），深灰金额在费用页保持"沉稳中性"（统计页不需要彩色强调，深灰统一）。
4. 数据自洽：公司车库 20 次 × 20 元 = 400 元（首页公司单次 20 元）、万达 8 次 × 12 元 = 96 元（首页万达单次 12 元）——单价 × 次数 = 累计与首页完全对账；市医院 3 次 × 8 元 = 24 元（首页医院单次 8 元）。
5. 无免费地点：超市免费停车（0 元）不在列表——费用页只统计收费地点，免费记录不进入费用统计（与首页"免费"记录呼应）。

六、跨页数据自洽：费用统计的全局闭环

费用页与首页、记录、我的三页形成闭环：

• 费用页"¥286 8月" ↔ 首页"本月停车费 286.00"——金额完全一致，首页从"月度总览"、费用页从"趋势 + 地点"双维度展示当月停车支出。
• 费用页"6月 310 最高" ↔ 柱状图趋势——月度波动（220-310）反映出行规律（6 月出行多停车费高、4 月最少），趋势图是停车支出的时间画像。
• 费用页"公司车库 20 次 400 元" ↔ 首页"公司地下车库 ¥20"——公司单次 20 元 × 20 次 = 400 元，单价 × 频次 = 地点累计，费用页的地点是首页记录的聚合。
• 费用页"万达 8 次 96 元" ↔ 首页"万达广场停车场 ¥12"——万达单次 12 元 × 8 次 = 96 元，均额对账（12 元/次）。
• 费用页 3 个地点 ↔ 记录页"常用地点"——公司/万达/医院都出现在常用地点胶囊（可快捷录入），录入地点 → 费用统计维度，免费地点（超市）仅记录不统计。
• 我的页"¥2.8k 累计费用" ↔ 费用页月度累计——费用页是"月"视角（4-8 月）、我的页是"累计"视角（全部历史约 2800 元），月度统计 → 总量累计。

七、系列横向对比：数据统计页的三种形态

系列中"数据统计"型页面各有侧重：

• App 56 费用统计（深灰 #2D3436）：月度卡 + 柱状图 + 地点列表——"费用 + 地点"双维度（时间趋势 + 空间分布）。
• App 54 订阅统计（紫 #9B51E0）：年度卡 + 柱状图 + 分类占比——"年度 + 分类"双维度。
• App 47 班费统计（绿 #00A862）：余额卡 + 手写柱状图——"余额 + 收支"。
• App 50 室友评价（靛蓝 #5549A6）：和谐度 + 星级 + 进度条——"评价维度"。

56 与 54 都是"汇总卡 + 柱状图 + 列表"的三区统计页，差异化在维度：54 按"分类"（视频/软件/云服务）、56 按"地点"（公司/万达/医院）——停车费用的天然维度是"地点"（在哪停车决定花多少），地点列表的"次数 + 金额"比分类占比更贴合停车场景（公司 20 次是高频、医院 3 次是低频）。深灰柱状图与深灰金额保持"沉稳中性"的统计气质。

八、开发者避坑：费用统计的四个细节

从 Func2Tab 的实现提炼四个易踩坑点：

1. 柱高比例系数：height(val * 110 / maxVal())——固定系数 110 是"最高柱像素高"（容器 160 高，柱区 110 + 标签预留 50），调整图表大小时需同步调整系数，用"容器高 - 标签预留"推导。
2. 免费地点的统计排除：费用页地点列表只有收费地点——统计时需过滤 fee = 0 的记录（免费停车不进入金额统计），但"次数"是否包含免费需产品决策（当前"次数"是收费次数）。
3. 地点聚合逻辑：places 写死（公司/万达/医院）——产品化应由停车记录按地点分组聚合（groupBy 地点，count 次数、sum 金额），新增地点自动进入列表，避免"记录有万达但统计没万达"。
4. 金额单位与对齐：¥400/¥96/¥24 三位与两位混排——右对齐保证纵向可比（当前 Text('¥' + p.amount) 直接拼接，对齐依赖文本宽度），产品化用统一对齐方式（右对齐已由 Row 布局保证）。

九、常见问题 FAQ

问：费用页的柱状图为什么 6 月最高（310 元）？答：演示数据设计 6 月为出行高峰（可能出差多、停车频繁），4 月最低（220 元，出行少）。产品化后每月费用由当月停车记录动态汇总——出行多的月份柱子高、少的月份矮，柱状图直接反映用户的出行节奏。

问：地点消费的公司车库 400 元是怎么算的？答：公司车库 20 次 × 每次 20 元 = 400 元——与首页"公司地下车库 ¥20"的单次费用对账（单价 20 元），20 次是累计在公司停车的次数。万达广场 8 次 × 12 元 = 96 元同理（首页万达单次 12 元），单笔与累计完全一致。

问：为什么费用页没有超市免费停车？答：因为费用页统计的是"停车费用"——超市免费停车费用为 0，进入统计没有意义（0 元不影响总额、不影响趋势），所以只统计收费地点。免费记录仍保留在首页"最近停车"列表（记录停车行为），但费用统计排除免费项。

十、验收与总结

本篇对 56-parking-record 费用页（Func2Tab，111 行）做了逐块拆解：

• 四区结构：Header（费用统计）+ SummaryCard（月度渐变卡）+ BarChart（五柱趋势图）+ SectionTitle + PlaceList（地点消费）
• 核心交互：无点击（纯数据展示），柱状图 ArkUI 手绘
• 主题色：#2D3436 深灰黑——月度卡渐变、柱状图柱体、地点金额
• 数据闭环：费用页 286/6月310/公司400 → 首页 286/公司20 → 记录页常用地点，四页同源

费用页是停车缴费记录的"支出分析"——月度卡给结论（8 月 286 元）、柱状图给趋势（4-8 月波动）、地点列表给结构（公司占大头 400 元），三图一页完成停车费用的全面分析。

十、扩展思考：从月度统计到停车消费洞察

费用页的演进方向是"停车消费洞察"：第一是日均/次均成本分析——月度总费用（286 元）摊到天（286 ÷ 31 ≈ 9.2 元/天）或摊到次（286 ÷ 18 ≈ 15.9 元/次），让用户感知"每天停车平均花多少钱"，比月度总额更有代入感；第二是地点成本对比——公司车库 400 元（20 次 × 20 元）与市医院 24 元（3 次 × 8 元）的对比，演进方向是"每地点次均成本"排序（医院次均 8 元最便宜、公司 20 元最贵），指导用户"能停便宜的就不停贵的"；第三是月度预算预警——结合月度趋势（4-8 月 220-310 元），演进方向是设停车预算（如 300 元/月），超预算月份柱状图变红预警，柱状图是预算对比的天然载体；第四是出行方式对比——停车费用与公交/地铁成本的对比（打车 vs 开车的成本账），演进方向是引入替代出行成本参考，让用户理性选择出行方式。这四个方向都从费用页已有的柱状图与地点列表长出来，让"看统计"变成"做决策"。

十一、从设计稿到代码的映射

把费用页设计稿翻译成代码，有几组典型映射：第一，"月度渐变卡"映射为"渐变容器加 36 号金额"——设计稿的 8 月总费用卡，代码里用深灰渐变背景容器内放 36 号加粗金额与 13 号标签，左对齐排列；第二，"柱状图"映射为"等分行内的高度计算容器"——设计稿的五根深灰柱，代码里用五个等权重列，柱高按数值与最大值比例动态计算，柱顶金额与柱底月份标签；第三，"地点列表"映射为"圆形图标加信息加金额"——设计稿的地点消费行，代码里用圆形浅灰底图标、地点名与次数、深灰金额三段组合；第四，"三区布局"映射为"滚动容器内的三个卡片"——设计稿的月度卡、趋势图、地点列表，代码里用滚动容器包三个卡片按间距排列。这四组映射展示了"统计页"的完整翻译，手绘柱状图与圆形图标块是其中的视觉要点。

十二、常见问题 FAQ

问：柱状图 6 月 310 元最高有什么含义？答：演示数据设计 6 月为停车消费高峰（出行频繁），4 月 220 元最低（出行少）。月度波动（220-310）反映的是出行节奏——出差多的月份停车费高、居家多的月份低。产品化后每根柱由当月记录动态汇总，柱高变化直接对应实际出行情况。

问：地点消费为什么没有按占比展示（像 App 54 那样）？答：因为地点消费更适合"列表"而非"占比条"——3 个地点的次数与金额差异大（公司 20 次 vs 医院 3 次），列表的"次数 + 金额"比占比条信息更全（占比只有比例没有绝对值）。设计选择取决于数据形态：分类占比适合"结构清晰"的维度，地点次数适合"频次 + 金额"的维度。

问：为什么市医院只有 3 次 24 元？答：演示数据设计医院为低频停车场景（就医才去，3 次），公司为高频（每天上班，20 次），万达居中（购物，8 次）——三个地点覆盖"高频/中频/低频"的典型分布，让地点列表的"次数"维度有对比意义，也体现了"常用地点"（公司/万达/医院）与使用频率的对应。

十三、补充要点：费用页三个细节再思考

第一，关于柱状图与首页的数据呼应。柱状图最后一根（8月 ¥286）与首页"本月停车费 286.00"完全一致——趋势图以当前月收尾，用户看趋势时"最后一眼"落在当月，与首页数字对上，形成"首页给结论、费用页给过程"的呼应。第二，关于地点的圆形图标。费用页用正圆图标块（44×44、圆角 22）而首页用圆角方块（48×48、圆角 10）——同应用的图标容器两种形态（方块在列表、圆形在统计），圆形更"统计感"（像数据点），方块更"列表感"，视觉上与页面职能匹配。第三，关于金额的中性呈现。费用页金额统一深灰（不彩色）——统计页追求"冷静的数据呈现"，彩色金额会分散对趋势与结构的注意力，深灰让数据本身说话，这与首页的品牌色、费用页的深灰主题一脉相承。

十四、最后总结

费用页作为停车缴费记录的"统计页"，用三个可视化区块完成了停车费用的完整分析：月度卡给结论（8 月 286 元）、柱状图给趋势（4-8 月 220-310 波动、6 月最高）、地点列表给结构（公司 400 元占大头、医院 24 元低频）。整页没有用户卡与菜单，是系列中"纯数据页"的又一代表——第 3 Tab 完全让给费用分析，体现停车记录"数据驱动"的产品重心。手绘柱状图与圆形图标块展示了 ArkUI 基础组件完成数据可视化的能力。从演示到产品，费用页的进化方向是动态聚合（数据驱动图表）、预算预警（超预算变红）、次均成本分析、出行方式对比，从"看统计"走向"做决策"。

十五、补充要点：柱状图与地点列表的细节再思考

本页的两个可视化区块有几个细节值得再思考：第一，柱状图的"当月收尾"——5 根柱以 8 月（286 元）收尾，与首页"本月停车费 286.00"完全一致——柱状图展示的是"过去到现在的趋势"，最后一根永远落在当前月，用户看趋势时最后一眼看到的就是"本月数据"，与首页对上号，这是"首页结论 + 费用页过程"的呼应设计；产品化后柱状图应随月份自动滚动（当前月永远在最后）。第二，地点列表的"次数 + 金额"双信息——每行同时展示"20 次停车"（频次）与"¥400"（金额），比单看金额多一层解读——公司 20 次 400 元说明"高频高额"（每天上班必停），医院 3 次 24 元说明"低频低额"（偶尔就医），频次与金额的组合让地点消费有"行为画像"。第三，圆形图标与方块图标的形态分工——本页圆形（44×44 正圆）与首页方块（48×48 圆角）区分页面职能（统计 vs 列表），但同一应用的图标 emoji 一致（🏢 公司、🅿️ 万达），用户跨页识别无门槛。第四，金额的右对齐纵向可比——三行金额右对齐成列（400/96/24），用户纵向扫一眼就能比较各地点花费大小，公司 400 元"一骑绝尘"一目了然，右对齐是数字列表的可比性基础。这四个细节共同保证费用页"看得懂、比得清、对得上账"。

十六、最后补充

费用页解析至此完整收尾：月度渐变卡、五柱趋势图、地点消费列表全部覆盖。读者可重点回顾柱状图高度公式（数值乘比例系数除最大值）与圆形图标块的实现——手绘图表与形态分工是统计页的视觉要点。停车费用的分析从这一页展开：286 元的当月结论、220 到 310 的月度波动、公司车库 400 元的占比，三组数据让用户既看到"花了多少"也看到"花在哪、怎么花的"，这是停车缴费记录的数据分析能力。

补充说明：费用页的三个区块（月度卡、柱状图、地点列表）数据完全对账——月度卡 286 元等于柱状图 8 月 286 元，地点列表的公司 400 元等于单次 20 元乘 20 次，读者可对照源码与首页数据逐一验证，这是数据自洽在统计页的典型体现。
