鸿蒙原生应用 ArkUI 实战：2 列彩色网格 + 分类色金额 —— 票据分类页的统计架构

一键难忘

72人浏览 · 2026-10-05 19:24:11

一键难忘 · 2026-10-05 19:24:11 发布

鸿蒙原生应用 ArkUI 实战：2 列彩色网格 + 分类色金额 —— 票据分类页的统计架构

App 52「电子票据管理」分类页（Func2Tab），主题色 #0066CC 科技蓝，4 个 Tab 分别为首页（🧾）、上传（📤）、分类（📂）、我的（👤）。本篇基于 52-e-receipt/entry/src/main/ets/pages/Func2Tab.ets（共 70 行）逐段拆解，附 4 张实机截图。

分类页整体布局

一、整体结构：两区"Header + 分类网格"布局

分类页是极简的"品牌头部 + 统计网格"两区布局——2 个 @Builder 块：

build() {
  Column() {
    this.Header()
    Scroll() {
      Column({ space: 12 }) {
        this.CatGrid()
      }
      .width('100%')
      .padding({ left: D.pad, right: D.pad, top: 14, bottom: D.pad + this.safeBottom + 20 })
    }
    .layoutWeight(1).scrollBar(BarState.Off).align(Alignment.Top)
  }
  .width('100%').height('100%').backgroundColor(C.bg)
}

2 块结构：Header（单行品牌头）→ CatGrid（6 分类 2 列网格）。分类页是"统计页"——用网格把 48 张票据按 6 个消费分类展示（每类多少张、花了多少钱），让用户一眼看清"钱都花在哪类上"。

二、CatItem 数据模型：6 分类 + 分类色

interface CatItem {
  id: number;
  emoji: string;
  name: string;
  count: number;
  amount: number;
  color: string;
}

private cats: CatItem[] = [
  { id: 1, emoji: '🍽️', name: '餐饮', count: 12, amount: 1288, color: '#FF6B6B' },
  { id: 2, emoji: '🚕', name: '交通', count: 8, amount: 456, color: '#4A90D9' },
  { id: 3, emoji: '🏨', name: '住宿', count: 3, amount: 1560, color: '#9B51E0' },
  { id: 4, emoji: '🛒', name: '购物', count: 15, amount: 2340, color: '#27AE60' },
  { id: 5, emoji: '💼', name: '办公', count: 6, amount: 680, color: '#F2994A' },
  { id: 6, emoji: '📦', name: '其他', count: 4, amount: 320, color: '#95A5A6' }
];

CatItem 六字段含 color——每类一个专属颜色（红/蓝/紫/绿/橙/灰），分类色体系是本页最大特色。6 分类覆盖餐饮/交通/住宿/购物/办公/其他，与上传页 cats 数组完全一致。

三、Header：单行标题

Header() {
  Row() { Text('票据分类').fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.text) }
  .width('100%').height(this.safeTop + 56).padding({ top: this.safeTop, left: D.pad, right: D.pad })
  .backgroundColor(C.card).alignItems(VerticalAlign.Bottom)
}

与上传页 Header 完全同款（20 号、safeTop + 56 固定高、文字贴底）——功能页 Header 复用范式。

四、CatGrid：六分类 2 列彩色网格

CatGrid() {
  Grid() {
    ForEach(this.cats, (c: CatItem) => {
      GridItem() {
        Column({ space: 10 }) {
          Row() { Text(c.emoji).fontSize(28) }
          .width(52).height(52).backgroundColor(c.color + '22').borderRadius(26).justifyContent(FlexAlign.Center)
          Text(c.name).fontSize(15).fontWeight(FontWeight.Bold).fontColor(C.text)
          Text(c.count + ' 张票据').fontSize(11).fontColor(C.textDim)
          Text('¥' + c.amount).fontSize(16).fontWeight(FontWeight.Bold).fontColor(c.color)
        }
        .width('100%').padding(16).backgroundColor(C.card).borderRadius(D.rLg).border({ width: 1, color: C.stroke })
        .onClick(() => { promptAction.showToast({ message: c.name + ' ' + c.count + ' 张' }); })
      }
    }, (c: CatItem) => c.id.toString())
  }.columnsTemplate('1fr 1fr').columnsGap(12).rowsGap(12).width('100%')
}

逐点拆解：

52×52 分类色透明底圆标：backgroundColor(c.color + '22')——HEX + "22" = 约 13% 透明度的分类色底（#FF6B6B22 = 红 13% 透明），emoji 28 号居中，圆形（26 半径）。每类一个专属颜色，视觉一眼区分消费类别。
分类名 + 张数：15 号 Bold 分类名 + 11 号淡灰"12 张票据"——名称主标识、张数弱化处理。
分类色金额：fontColor(c.color) ——16 号 Bold ¥1288 用分类本身的颜色——金额颜色 = 分类颜色，金额与分类强绑定，比全用主题蓝更有信息量。
2 列网格：columnsTemplate('1fr 1fr') + 12 间距——6 分类排为 3 行 2 列。
整卡点击：onClick 弹 Toast"餐饮 12 张"——产品化后进该分类的票据列表。

点击餐饮分类卡片

五、HEX 透明度拼接技巧

          .width(52).height(52).backgroundColor(c.color + '22').borderRadius(26).justifyContent(FlexAlign.Center)

          Text('¥' + c.amount).fontSize(16).fontWeight(FontWeight.Bold).fontColor(c.color)

同一 color 字段派生两种用法：

c.color + '22'：8 位色值（#FF6B6B22）= 13% 透明度浅底——图标背景。
c.color：6 位色值（#FF6B6B）= 实色——金额文字颜色。

一个颜色字段同时驱动图标底色和金额颜色，保证"同色系"一致性——这是色值字符串复用的技巧，也是本页"类别色体系"的核心实现。

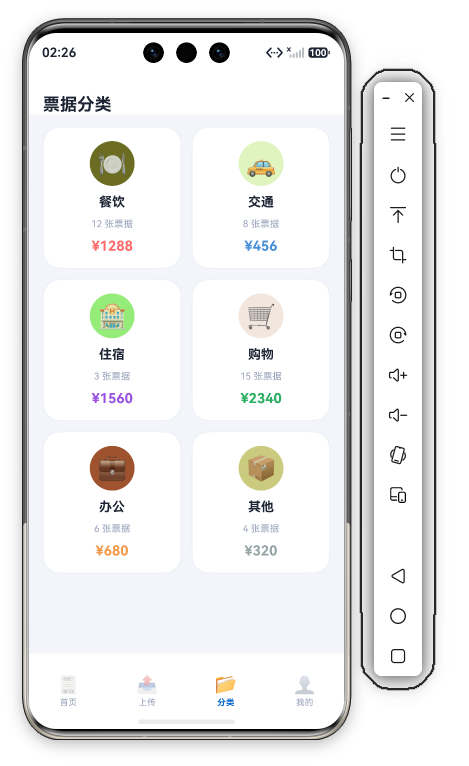

点击购物分类卡片

六、统计校验：六分类数字的自洽性

  { id: 1, emoji: '🍽️', name: '餐饮', count: 12, amount: 1288, color: '#FF6B6B' },
  { id: 2, emoji: '🚕', name: '交通', count: 8, amount: 456, color: '#4A90D9' },
  { id: 3, emoji: '🏨', name: '住宿', count: 3, amount: 1560, color: '#9B51E0' },
  { id: 4, emoji: '🛒', name: '购物', count: 15, amount: 2340, color: '#27AE60' },
  { id: 5, emoji: '💼', name: '办公', count: 6, amount: 680, color: '#F2994A' },
  { id: 6, emoji: '📦', name: '其他', count: 4, amount: 320, color: '#95A5A6' }

两组交叉验证：

张数合计：12 + 8 + 3 + 15 + 6 + 4 = 48 张 = 我的页"票据总数 48"。
金额合计：1288 + 456 + 1560 + 2340 + 680 + 320 = 6644 元 ≈ 我的页"¥6.6k"。
单类均额：餐饮 1288÷12 ≈ 107 元/张（高频低额）、住宿 1560÷3 = 520 元/张（低频高额）——数据分布符合真实消费逻辑。

点击住宿分类卡片

七、系列横向对比：分类/统计网格的四种形态

统计页	代表 App	统计方式	色彩体系	核心特色
彩色网格	App 52 分类	2 列网格 + 分类色金额	6 分类 6 色	金额着色
柱状图	App 47 统计	手写柱状图 + 进度条	主题单色	图表驱动
话题网格	App 42 树洞	2 列网格 + 话题卡	主题单色	纯类别浏览
投票结果	App 49 结果	冠军卡 + 投票条	主题单色	单选高亮

差异点：App 52 的"一卡一色 + 金额着色"——每个分类有自己的颜色（红/蓝/紫/绿/橙/灰），金额也用分类色（而非主题蓝），是系列中少见的"类别色体系"——信息编码比单色方案更丰富。

八、开发者视角：调试与验证技巧

HEX 透明度拼接：c.color + '22' 是字符串拼接——注意透明度值必须两位十六进制（22 ≈ 13%），如果分类色来自接口数据需确认格式（无 # 前缀会失效）。
分类色可读性：金额用分类色（如灰 #95A5A6）在白色卡片上对比度偏低——浅色分类色建议金额加深 30%（#95A5A6 → #7F8C8D）。
网格卡片高度：Grid 行高由内容撑开——6 卡 3 行 2 列在小屏可能溢出，当前 Scroll 包裹已兜底。
整卡点击：onClick 弹 Toast"餐饮 12 张"——产品化后跳该分类的票据列表（餐饮下 12 张明细）。
key：c.id.toString() 稳定唯一（1-6）。

九、演进方向

方向	当前状态	产品化演进
动态聚合	硬编码 6 类数据	按消费类型分组聚合（`filter` + `reduce`）
分类跳转	Toast"餐饮 12 张"	进该分类票据列表（12 张明细）
二级分类	6 类扁平	餐饮下细分堂食/外卖/饮品
占比图表	纯网格	环形图/柱状图展示各类占比
空分类	无	无票据的分类显示空状态引导

十、一句话总结

分类页以"2 列彩色网格"完成了票据的归类总览。c.color + '22' HEX 透明度拼接派生图标浅底、fontColor(c.color) 分类色金额着色（一卡一色 + 金额同色）、columnsTemplate('1fr 1fr') 2 列网格 3 行排布——70 行代码，一个"钱都花在哪类一目了然"的统计页，也是分类色体系的典型实现。
