鸿蒙原生应用 ArkUI 实战：虚线人脸框 + 双按钮 —— 证件照拍摄页的取景引导架构

App 51「个人证件照制作」拍摄页（Func1Tab），主题色 #2D3436 深灰黑（charcoal），4 个 Tab 分别为首页（🪪）、拍摄（📷）、编辑（✂️）、我的（👤）。本篇基于 51-id-photo/entry/src/main/ets/pages/Func1Tab.ets（共 78 行）逐段拆解，附 4 张实机截图。

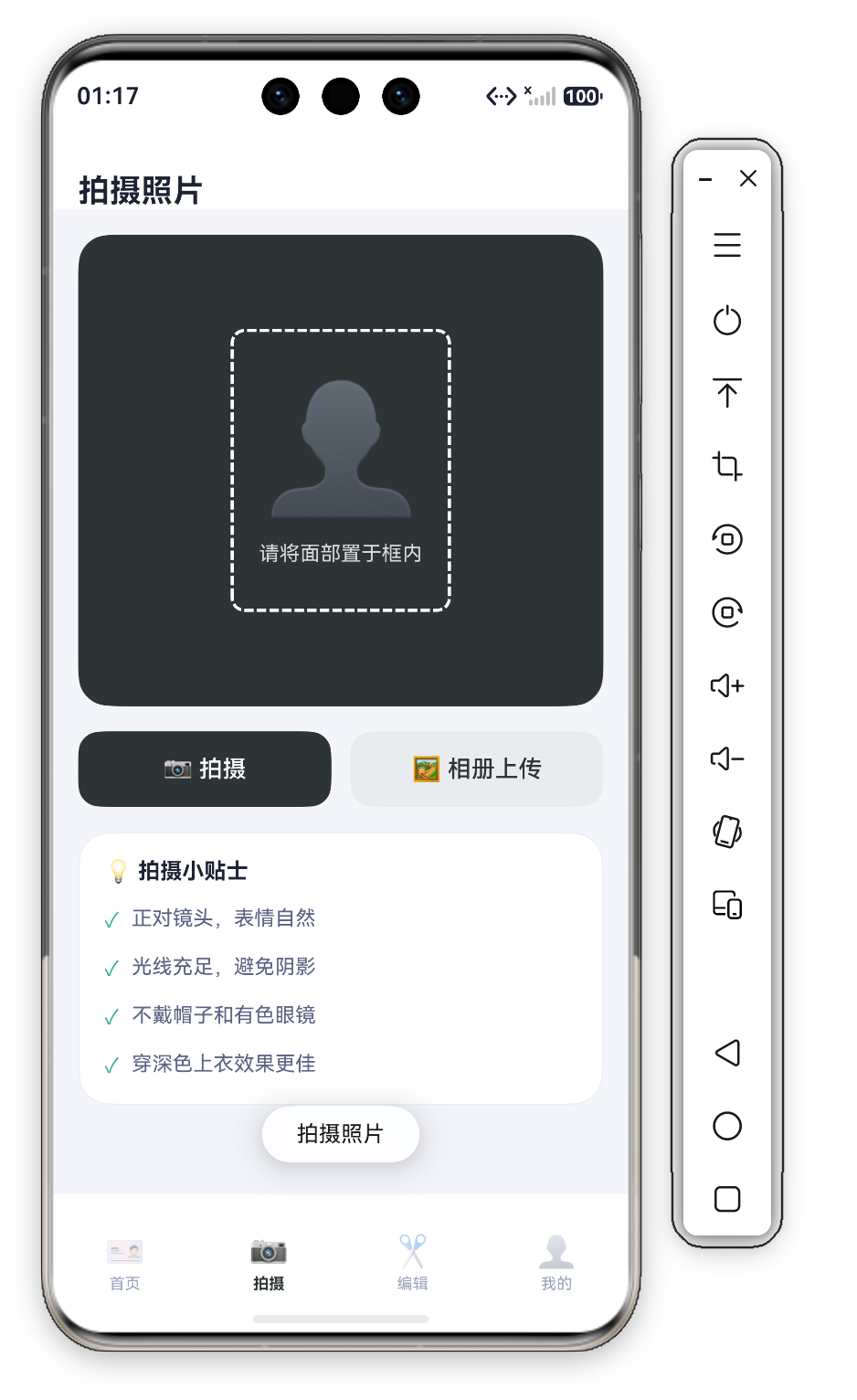

一、整体结构：四区"Header + 相机 + 动作 + 贴士"布局

拍摄页是"品牌头部 + 相机预览 + 拍摄动作 + 拍摄指导"的四区布局——3 个 @Builder 块：

build() {
  Column() {
    this.Header()
    Scroll() {
      Column({ space: 16 }) {
        this.CameraCard()
        this.ActionRow()
        this.TipCard()
      }
      .width('100%')
      .padding({ left: D.pad, right: D.pad, top: 16, bottom: D.pad + this.safeBottom + 20 })
    }
    .layoutWeight(1).scrollBar(BarState.Off).align(Alignment.Top)
  }
  .width('100%').height('100%').backgroundColor(C.bg)
}

4 块结构：Header（单行标题）→ CameraCard（相机预览+虚线人脸框）→ ActionRow（拍摄/上传双按钮）→ TipCard（4 条拍摄规范）。拍摄页是"照片的来源端"——相机预览引导"怎么拍"、双按钮提供"拍摄 or 上传"两种来源、贴士卡给出拍摄规范。

二、Header：单行标题

Header() {
  Row() { Text('拍摄照片').fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.text) }
  .width('100%').height(this.safeTop + 56).padding({ top: this.safeTop, left: D.pad, right: D.pad })
  .backgroundColor(C.card).alignItems(VerticalAlign.Bottom)
}

20 号加粗、safeTop + 56 高度、白底底部对齐——系列二级页统一范式。"拍摄照片"与首页"证件照制作"（选规格）、编辑页"编辑照片"（修照片）形成"选 → 拍 → 编"流水线。

三、CameraCard：相机预览卡（虚线人脸框）

CameraCard() {
  Stack({ alignContent: Alignment.Center }) {
    Column().width('100%').height(300).backgroundColor('#2D3436').borderRadius(D.rLg)
    Column({ space: 12 }) {
      Text('👤').fontSize(80).opacity(0.5)
      Text('请将面部置于框内').fontSize(13).fontColor('#FFFFFF').opacity(0.8)
    }
    Column()
      .width(140).height(180)
      .border({ width: 2, color: '#FFFFFF', style: BorderStyle.Dashed }).borderRadius(8)
  }
  .width('100%')
}

逐点拆解：

1. Stack 三层叠加：底层深灰底（#2D3436 300 高圆角 20）→ 中层人像引导（👤 80 号 50% 透明 + "请将面部置于框内"白字 80%）→ 顶层虚线框（140×180 白色虚线）——相机取景的视觉层次（背景/内容/取景框）。
2. 虚线人脸框：BorderStyle.Dashed + 白 2 宽 + 圆角 8——140×180 对应证件照的"头身比"（头占画面约 70%），虚线"待填充"语义（把脸放入虚线框），与系列"虚线 = 待填充"（App 44 上传条、App 49 添加）语义一致。
3. 半透明人像占位：opacity(0.5) ——👤 80 号半透明是"示意图"（不是真照片，是"这样拍"的示例），与虚线框共同构成拍摄示意。
4. 深灰底的双重语义：#2D3436 既模拟相机取景画面（证件照深色背景标准）又是主题色——拍摄页的深灰与全 App 主题统一。

四、ActionRow：拍摄/相册双按钮

ActionRow() {
  Row({ space: 12 }) {
    Button('📷 拍摄').fontSize(15).fontColor('#FFFFFF').backgroundColor(C.primary)
      .layoutWeight(1).height(48).borderRadius(D.rMd)
      .onClick(() => { promptAction.showToast({ message: '拍摄照片' }); })
    Button('🖼️ 相册上传').fontSize(15).fontColor(C.primary).backgroundColor(C.primarySoft)
      .layoutWeight(1).height(48).borderRadius(D.rMd)
      .onClick(() => { promptAction.showToast({ message: '从相册选择' }); })
  }.width('100%')
}

逐点拆解：

1. 双按钮等分：两个 layoutWeight(1) 各占一半，48 高圆角 14——拍摄/上传两种照片来源。
2. 主次视觉：📷 拍摄 C.primary 深灰底白字（主动作）+ 🖼️ 相册上传 C.primarySoft 浅底深字（次动作）——视觉权重区分（拍摄优先）。
3. 点击分支：拍摄 → "拍摄照片" Toast、上传 → "从相册选择" Toast——产品化后拍摄调 @ohos.multimedia.camera、上传调 PhotoViewPicker。

五、TipCard：拍摄小贴士（规范清单）

private tips: string[] = ['正对镜头，表情自然', '光线充足，避免阴影', '不戴帽子和有色眼镜', '穿深色上衣效果更佳'];

TipCard() {
  Column({ space: 12 }) {
    Text('💡 拍摄小贴士').fontSize(14).fontWeight(FontWeight.Bold).fontColor(C.text).width('100%')
    ForEach(this.tips, (t: string, idx: number) => {
      Row({ space: 8 }) {
        Text('✓').fontSize(13).fontColor(C.ok)
        Text(t).fontSize(13).fontColor(C.textSub).layoutWeight(1)
      }.width('100%')
    }, (t: string) => t)
  }
  .width('100%').padding(16).backgroundColor(C.card).borderRadius(D.rLg).border({ width: 1, color: C.stroke })
}

逐点拆解：

1. 4 条硬性规范：正对镜头/光线充足/不戴帽子有色眼镜/穿深色上衣——覆盖姿态/光线/遮挡/着装，是证件照合规的检查清单。
2. ✓ 绿色勾选：C.ok（#2BB673）绿色 + 13 号贴士文字——✓ 是"标准动作"的符号（每条都是"应该这样做"的规范）。
3. "穿深色上衣"与主题呼应：贴士的"深色上衣"与主题色 #2D3436 深灰呼应——证件照着装建议与视觉主题统一。
4. ForEach key：(t: string) => t ——贴士文字天然唯一。

六、系列横向对比：拍摄/引导类页面的三种形态

引导页	代表 App	引导方式	核心元素	虚线语义
拍摄引导	App 51 拍摄页	虚线人脸框 + 贴士	140×180 取景框	人脸位置
上传引导	App 44 相册页	虚线上传条	添加入口	待添加
制作引导	App 43 明信片	实时预览	预览联动	无虚线

差异点：本页虚线框是"位置引导"（放哪里），最接近真实相机的取景框；App 44 虚线是"添加引导"（点这里添加）；App 43 是"预览引导"（看效果）。三类引导语义分明。

七、开发者视角：调试与验证技巧

    Column().width('100%').height(300).backgroundColor('#2D3436').borderRadius(D.rLg)

1. 虚线框对齐：140×180 虚线框在 300 高深灰底上居中（Stack alignContent Center）——验证虚线框与人像 👤 水平垂直居中重叠。
2. 双按钮分支：两个独立 onClick——验证"拍摄照片"与"从相册选择"两路径正确触发；主次按钮视觉（深灰 vs 浅底）不混淆。
3. 贴士渲染：4 条 ForEach ——验证 ✓ 绿色与文字垂直对齐；新增贴士（数组加项）自动渲染。
4. 深灰底对比度：#2D3436 + 白虚线 + 白字——真机验证深底白字清晰；👤 80 号 50% 透明度在深灰上可辨但不抢戏。
5. 产品化相机接入：Demo 静态取景——产品化后深灰底换 @ohos.multimedia.camera 预览流，虚线框叠加在画面上（人脸识别可加"对齐提示"），虚线框骨架不变。

八、演进方向

方向	当前状态	产品化演进
相机预览	静态深灰底 + 👤 示意	@ohos.multimedia.camera 实时预览流
人脸对齐	静态虚线框	人脸识别 + 框变绿提示对齐
拍摄按钮	Toast"拍摄照片"	调起相机拍摄 → 跳编辑页
上传按钮	Toast"从相册选择"	调 PhotoViewPicker 选照片 → 跳编辑页
贴士增强	静态 4 条文字	实时检测（光线不足/人脸偏移）动态提示

九、一句话总结

拍摄页以"相机预览卡 + 双按钮 + 贴士"完成了照片来源的引导。Stack 三层叠加（深灰底 + 半透明人像 + 140×180 白色虚线框）是取景引导的核心、layoutWeight(1) 双按钮主次分明、4 条 ✓ 拍摄规范是合格证件照的检查清单——78 行代码，一个"按规范拍好证件照"的拍摄页，也是相机引导类页面的标准参考。

项目源码开源：https://gitee.com/codenestFlow/HarmonyOSHub
