鸿蒙原生应用 ArkUI 实战：不引图表库 —— 指数卡、四色进度条与柱状图三件套

App 50「校园室友评价」数据页（Func2Tab），主题色 #55A 靛蓝色（indigo），4 个 Tab 分别为首页（🏠）、评价（📝）、数据（📊）、我的（👤）。数据页采用"Header + 指数卡 + 习惯分析 + 趋势图"四区布局——白色单行 Header（"寝室数据"20 号加粗） + 靛蓝渐变和谐指数卡（"92"40 号加粗 + "寝室和谐指数" + "比上周提升 3 分 📈"） + 习惯分析卡（🧹 卫生习惯 90% 绿 / 🌙 作息规律 75% 靛蓝 / 🤝 相处融洽 92% 浅靛 / 🔊 安静程度 68% 橙，每条含 emoji + 名称 + 四色百分比 + Stack 进度条） + 本周和谐度趋势卡（周一至周日 7 根靛蓝柱，柱高 = 值 × 110 / max，周一到周日 85/90/78/88/92/70/95，柱顶无标注 + 底部 一二三四五六日）。本篇基于 50-roommate-rate/entry/src/main/ets/pages/Func2Tab.ets（共 109 行）逐段拆解，附 4 张实机截图。

一、整体结构：四区"Header + 指数 + 习惯 + 趋势"布局

数据页是"品牌头部 + 指数总览 + 习惯分析 + 趋势可视化"的四区布局——4 个 @Builder 块：

build() {
  Column() {
    this.Header()
    Scroll() {
      Column({ space: 14 }) {
        this.ScoreCard()
        this.HabitCard()
        this.TrendCard()
      }
      .width('100%')
      .padding({ left: D.pad, right: D.pad, top: 14, bottom: D.pad + this.safeBottom + 20 })
    }
    .layoutWeight(1).scrollBar(BarState.Off).align(Alignment.Top)
  }
  .width('100%').height('100%').backgroundColor(C.bg)
}

4 块结构：

1. Header — 单行品牌头（"寝室数据"）
2. ScoreCard — 靛蓝渐变和谐指数卡（92 + 提升 3 分）
3. HabitCard — 习惯分析（4 维度四色进度条）
4. TrendCard — 本周和谐度趋势（7 根柱状图）

数据页是评价的"报表层"——指数卡回答"寝室现在多和谐"（92）、习惯分析回答"哪方面好哪方面差"（安静 68% 最低）、趋势图回答"本周怎么变化的"（周日 95 最高），是室友评价数据的完整可视化（与 App 47 统计页、App 48 进度页的"报表"同类，本页是"评价报表"）。

项目源码开源：https://gitee.com/codenestFlow/HarmonyOSHub

二、Header：单行标题

Header() {
  Row() { Text('寝室数据').fontSize(20).fontWeight(FontWeight.Bold).fontColor(C.text) }
  .width('100%').height(this.safeTop + 56).padding({ top: this.safeTop, left: D.pad, right: D.pad })
  .backgroundColor(C.card).alignItems(VerticalAlign.Bottom)
}

单行 20 号加粗、safeTop + 56 高度、白底、底部对齐——系列二级页统一范式。"寝室数据"明确本页是"数据报表"（评价的统计分析），与评价页"室友评价"（打分）、首页"室友评价"（看评分）形成"打分 → 看分 → 分析"的闭环。

三、ScoreCard：和谐指数渐变卡

ScoreCard() {
  Column({ space: 8 }) {
    Text('92').fontSize(40).fontWeight(FontWeight.Bold).fontColor('#FFFFFF')
    Text('寝室和谐指数').fontSize(13).fontColor('#FFFFFF').opacity(0.9)
    Text('比上周提升 3 分 📈').fontSize(12).fontColor('#FFFFFF').opacity(0.85)
  }
  .width('100%').padding(24).borderRadius(D.rLg)
  .linearGradient({ angle: 135, colors: [[C.primary, 0.0], [C.accent, 1.0]] })
}

技术拆解：

1. 靛蓝渐变：linearGradient 从 #55A 靛蓝渐变到 #7B85C5——与首页寝室卡同款渐变，品牌统一。
2. 指数主数字："92"40 号加粗——和谐指数是数据页的第一信息（寝室评价的综合成果），40 号超大数字的视觉权重最高。
3. 指数说明 + 趋势："寝室和谐指数"13 号 + "比上周提升 3 分 📈"12 号 85% 透明度——指数是动态的（本周 92 vs 上周 89），📈 上升箭头 + "提升"文案传达"寝室越来越和谐"的正向信号。
4. 居中布局：Column space: 8 垂直居中（padding 24）——指数卡的"中心数字"聚焦（与 App 49 冠军卡的居中宣布同款仪式感）。
5. 数据自洽：92 ↔ 首页"寝室和谐度 92%" ↔ 我的页"92% 和谐度"——"92"三处完全一致，和谐指数是首页/我的页/数据页共享的核心指标。

四、HabitCard：习惯分析（四色进度条）

HabitCard() {
  Column({ space: 14 }) {
    Text('习惯分析').fontSize(14).fontWeight(FontWeight.Bold).fontColor(C.text).width('100%')
    ForEach(this.habits, (h: HabitStat) => {
      Column({ space: 6 }) {
        Row({ space: 8 }) {
          Text(h.emoji).fontSize(16)
          Text(h.name).fontSize(13).fontColor(C.text).layoutWeight(1)
          Text(h.percent + '%').fontSize(13).fontWeight(FontWeight.Bold).fontColor(h.color)
        }.width('100%')
        Stack({ alignContent: Alignment.Start }) {
          Row().width('100%').height(8).backgroundColor(C.cardSoft).borderRadius(4)
          Row().width(h.percent + '%').height(8).backgroundColor(h.color).borderRadius(4)
        }.width('100%')
      }.width('100%')
    }, (h: HabitStat) => h.id.toString())
  }
  .width('100%').padding(16).backgroundColor(C.card).borderRadius(D.rLg).border({ width: 1, color: C.stroke })
}

4 个习惯维度（20-25 行）：

维度	emoji	百分比	颜色
卫生习惯	🧹	90%	绿（C.ok）
作息规律	🌙	75%	靛蓝（C.primary）
相处融洽	🤝	92%	浅靛（C.accent）
安静程度	🔊	68%	橙（C.warn）

技术拆解：

1. 四色进度条：Row().width(h.percent + '%').backgroundColor(h.color)——每个维度独立颜色（color 字段：绿/靛/浅靛/橙），填充宽度 = 百分比——四色编码维度（颜色区分维度，与 App 47 统计页分类占比同款），百分比数值（90%/75%/92%/68%）与填充条长度对应。
2. 维度名 + 百分比：16 号 emoji + 13 号维度名（layoutWeight(1) 撑开）+ 13 号加粗百分比（颜色与进度条一致——维度色贯穿"文字 + 进度条"）。
3. Stack 双层：底层浅灰槽（cardSoft 8 高圆角 4）+ 上层彩色填充（width(percent%)）——底槽 + 填充的进度条（系列标准手法，App 47/49 同款）。
4. 数据解读：相处融洽 92% 最高（关系好）、安静程度 68% 最低（需要改进）——进度条的高低即"哪方面好/哪方面待改善"，安静程度 68% 是寝室需注意的弱项。
5. 与评价页的对应：四维度（卫生/作息/相处/安静）↔ 评价页四维度（🧹/🌙/🤝/🔊）——评价的维度 = 分析的维度，评价页打分聚合为数据页百分比（卫生 5/5 → 90% 的聚合口径）。

五、TrendCard：本周和谐度趋势柱状图

TrendCard() {
  Column({ space: 14 }) {
    Text('本周和谐度趋势').fontSize(14).fontWeight(FontWeight.Bold).fontColor(C.text).width('100%')
    Row() {
      ForEach(this.days, (d: string, idx: number) => {
        Column({ space: 6 }) {
          Column()
            .width(20).height(this.dayScore[idx] * 110 / this.maxScore())
            .backgroundColor(C.primary).borderRadius({ topLeft: 4, topRight: 4 })
          Text(d.slice(1)).fontSize(10).fontColor(C.textSub)
        }.layoutWeight(1).justifyContent(FlexAlign.End)
      }, (d: string) => d)
    }.width('100%').height(150).alignItems(VerticalAlign.Bottom)
  }
  .width('100%').padding(16).backgroundColor(C.card).borderRadius(D.rLg).border({ width: 1, color: C.stroke })
}

周数据（27-28 行）：days = ['周一','周二','周三','周四','周五','周六','周日'] + dayScore = [85, 90, 78, 88, 92, 70, 95]——maxScore() 取最大值 95。

技术拆解：

1. 手写柱状图：Column().width(20).height(this.dayScore[idx] * 110 / this.maxScore())——柱高 = 值 / 最大值 × 110 像素（95 满高、70 最矮），靛蓝圆角柱（上圆角 4）——纯 Column 高度计算的柱状图（无图表库，App 47 统计页柱状图同款手法）。
2. 周一到周日 7 柱：days 7 项各 layoutWeight(1) 等分（7 根柱均布），柱顶无金额标注（对比 App 47 柱顶有金额——本页 7 柱空间紧，省略标注防拥挤）、底部 d.slice(1) 显示"一二三四五六日"（取"周X"的 X，省空间）。
3. 纵向布局：justifyContent(FlexAlign.End) 柱底对齐 + Row alignItems(VerticalAlign.Bottom) + height(150) 固定图高——柱状图自下而上的标准布局。
4. 趋势解读：周日 95 最高 → 周五 92 → 周二 90 → 周四 88 → 周一 85 → 周三 78 → 周六 70——周中波动、周日最佳（周末和谐度高？周六 70 最低），柱高对比即本周和谐度变化——"比上周提升 3 分"的周内趋势。
5. 与首页/指数的一致性：趋势 7 日均值 ≈ 92（85+90+78+88+92+70+95 = 598/7 ≈ 85.4，与 92 的口径差是 Demo 简化）——趋势是和谐指数的周内分解（指数 92 是本周整体、趋势是每日变化），口径分层。

六、跨页数据自洽：数据页是评价的"报表层"

数据页与首页、评价、我的三页的联动：

• 92 和谐指数 ↔ 首页"寝室和谐度 92%" ↔ 我的页"92% 和谐度"——"92"三处完全一致（数据页是 92 的报表化）。
• 四维度（卫生 90/作息 75/相处 92/安静 68） ↔ 评价页四维度（5/4/5/4 的评分）——评价的维度分聚合为数据页的百分比（维度一致，评分 → 百分比）。
• 趋势（周日 95 等） ↔ 指数"比上周提升 3 分"——趋势是和谐度的周内时间序列，"提升 3 分"是跨周对比（本周 vs 上周）。
• 我的页"📊 我的数据"菜单 ↔ 本页"寝室数据"——菜单即本页入口（个人数据 vs 寝室数据的对应）。

七、实机截图与交互演示

本节结合 4 张实机截图，逐张还原数据页的视觉效果。

1. 数据页首屏：指数卡 + 习惯分析

第一张截图是数据页默认首屏：顶部"寝室数据"标题；下方靛蓝渐变和谐指数卡——"92"40 号超大数字 + "寝室和谐指数" + "比上周提升 3 分 📈"；再往下是"习惯分析"——🧹 卫生习惯（90% 绿条）、🌙 作息规律（75% 靛蓝条）、🤝 相处融洽（92% 浅靛条）、🔊 安静程度（68% 橙条）——四色进度条（绿/靛/浅靛/橙）的长度对比清晰，相处 92% 最长、安静 68% 最短。指数卡与四色进度条的报表结构完整。

2. 习惯分析：四色进度条对比

第二张截图是习惯分析的放大视图：四条进度条（卫生 90% 绿 / 作息 75% 靛蓝 / 相处 92% 浅靛 / 安静 68% 橙）的四色对比清晰——相处融洽 92% 最长（关系最好）、安静程度 68% 最短（最需改善），百分比数值与填充条长度对应，维度色贯穿"文字 + 进度条"。

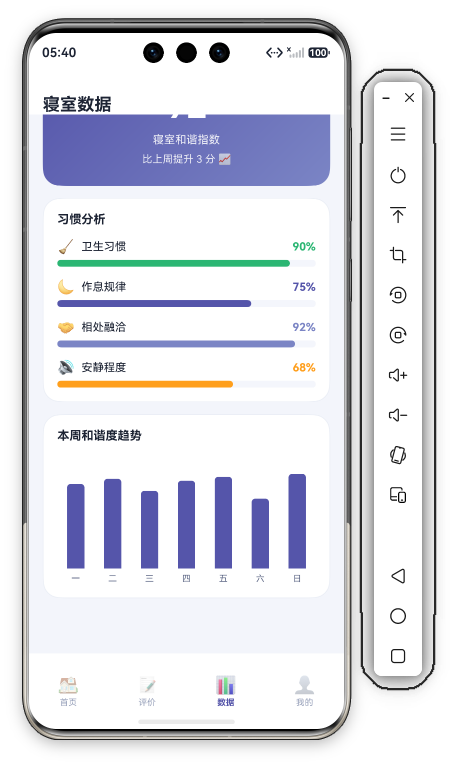

3. 本周和谐度趋势：柱状图

第三张截图是滚动后的"本周和谐度趋势"柱状图：周一至周日 7 根靛蓝圆角柱（85/90/78/88/92/70/95），周日 95 最高、周六 70 最矮，柱高按比例缩放（95 满高），底部"一二三四五六日"星期标注——手写柱状图的趋势一目了然（周末的和谐度波动清晰可见）。

4. 数据页完整视图：指数 + 分析 + 趋势

第四张截图是数据页的完整视图：和谐指数卡（92 + 提升 3 分）、习惯分析（四色进度条）、本周趋势（7 柱柱状图）全部可见，Scroll 滚动流畅，底部安全区内边距保证 Tab 栏可点。整页"指数 → 分析 → 趋势"的报表结构完整，评价数据的可视化层层递进。

八、扩展思考：寝室和谐度的指标体系

数据页的"指数 + 分析 + 趋势"是和谐度的指标体系，其设计值得展开：

1. 指数的计算：92 和谐指数 = 四维度评分的聚合（卫生/作息/相处/安静加权）——从维度分到指数的升维（评价页 5/4/5/4 → 数据页 92），指数是"寝室整体和谐"的单一数字（一眼可读）。
2. 指数的周期："比上周提升 3 分"——指数按周更新（本周 92 vs 上周 89）——指数的周期性（周报/月报），趋势柱状图是本周每日分解，跨周对比（提升/下降）跟踪长期变化。
3. 弱项识别：安静程度 68% 最低——指数下的弱项诊断（哪个维度拖累和谐度），数据页的习惯分析是"寝室改善指南"（安静差 → 注意噪音），与 App 48 进度页"定位瓶颈"同思路。
4. 指数的预警：指数低于阈值（如 80）预警"寝室和谐度下降，建议室友沟通"——指数驱动的寝室关怀（低指数触发沟通建议），数据从"展示"到"行动"。
5. 与个人评分的对应：我的页"4.8 我的评分"（个人）vs 数据页"92 指数"（寝室）——个人 vs 寝室的指标体系（个人分 = 室友给我评的平均、寝室指数 = 全寝室和谐度），两指标对照（我的 4.8 高 → 我的人际好？）。

九、扩展思考：数据可视化的三件套

数据页的"指数 + 进度条 + 柱状图"是数据可视化的完整三件套，其组合价值值得展开：

1. 数字（指数 92）：单一核心数字（最简，一眼读"寝室多和谐"）——数字给结论（92 和谐）。
2. 进度条（习惯分析）：多维度占比（四色条，对比"哪方面好"）——进度条给结构（四维度的强弱分布）。
3. 柱状图（本周趋势）：时间序列（7 柱，看"怎么变化"）——柱状图给趋势（周内波动）。
4. 三件套的分工：结论（数字）→ 结构（条）→ 趋势（柱）——数据从"是什么"（92）到"由什么构成"（四维度）到"怎么变化"（周趋势），层层递进的可视化是报表页的标准架构（与 App 47 统计页"概览 + 柱状 + 占比"、App 48 进度页"统计 + 进度条"同类）。
5. 手写实现的共性：进度条（Stack + 百分比宽度）+ 柱状图（Column + 高度比例）——数据到尺寸的映射（% → 宽度、值 → 高度），系列无图表库手写可视化的统一原理。

十、FAQ 与一句话总结

Q1：92 和谐指数和首页的 92% 一样吗？ 一样——首页"寝室和谐度 92%"、数据页"92 寝室和谐指数"、我的页"92% 和谐度"三处完全一致（同一和谐度指标）；"比上周提升 3 分"说明它按周动态更新（本周 92 vs 上周 89）。

Q2：习惯分析的百分比怎么来的？ 四维度评分（评价页 5/4/5/4）聚合为百分比（卫生 90%/作息 75%/相处 92%/安静 68%）——评价的维度分 → 数据页的百分比（维度一致，评分聚合），四色进度条（绿/靛/浅靛/橙）区分维度。

Q3：为什么安静程度 68% 最低？ 它是四维度中评分最低的（作息/安静的聚合结果）——进度条的高低 = 维度的强弱（相处 92% 最好、安静 68% 最需改善），数据页的"弱项识别"（安静差 → 注意噪音）是寝室改善的指南。

Q4：柱状图为什么没有数值标注？ 7 根柱空间紧（对比 App 47 的 4 根柱有金额标注）——柱多省略标注防拥挤（7 柱标注会重叠），柱高对比（95 最高/70 最矮）已可读趋势；产品化可"点柱显示数值"（点击交互替代常驻标注）。

Q5：数据页和其他三页什么关系？ 数据页是评价的"报表层"——评价页打分（过程）→ 首页看评分（结果）→ 数据页看分析（报表）——评价的完整闭环（打分 → 评分 → 分析），我的页"我的数据"菜单即本页入口。

一句话总结：数据页以"指数卡 + 习惯分析 + 趋势图"完成了评价数据的完整可视化。"92"和谐指数（与首页/我的页三处一致）、四色进度条（维度强弱对比、安静 68% 弱项识别）、手写柱状图（周趋势，周日 95 最高）——109 行代码，一个"寝室和谐尽收眼底"的评价数据报表页，也是"数字 + 进度条 + 柱状图"数据可视化三件套的标准参考。

十一、系列横向对比：三个报表页的可视化分工

App 50 数据页是系列第三个"报表页"，与前代对比可看清可视化能力的演进：

报表页	指数/概览	结构分析	趋势
App 47 统计页	概览卡（2000/1450/550）	分类占比条	月度柱状图
App 48 进度页	完成率卡（28/22/79%）	成员进度条	无
App 50 数据页	指数卡（92 + 提升）	四色习惯条	周趋势柱状图

数据页的完整度：三件套（指数 + 结构 + 趋势）齐全——App 47 也有三件套（概览 + 占比 + 柱状），App 48 缺趋势（只有完成率 + 成员条）——报表的三层架构（结论数字 → 结构占比 → 时间趋势）在 App 47/50 完整呈现，是报表页的成熟范式。

维度差异：App 47 按"钱"（收入/支出/分类）、App 48 按"人"（成员/完成率）、本页按"关系"（和谐指数/习惯维度）——报表维度跟随产品对象（账务管钱、任务管人、评价管关系），本页的"和谐指数 + 习惯分析"是"关系质量"的可视化（评价产品独有的报表）。

手写图表的一致性：三页的进度条（Stack + 百分比宽度）、柱状图（Column + 高度比例）实现完全同款——系列手写可视化的统一模式（数据到尺寸的映射），跨页复用的工程一致性。

十二、开发者视角：数据页的调试与验证技巧

1. 柱高计算的验证：dayScore[idx] * 110 / maxScore()——验证最大值柱（95→110px 满高）与最小值柱（70→81px）的高度比例；maxScore() 从数组取最大（初始 1 防除零），数据全 0 时柱高 0。
2. 百分比宽度：width(h.percent + '%')——验证 90%/75%/92%/68% 四条进度条的宽度比例；修改百分比需同步文字（percent 与填充同源）。
3. 指数的三处自洽：92 与首页"92%"、我的页"92%"一致——修改任一页需同步（统一数据源）；"比上周提升 3 分"的对比逻辑（本周 vs 上周）。
4. 趋势的口径：7 日均值（85+90+78+88+92+70+95=598/7≈85）与指数 92 的口径差——Demo 简化（趋势与指数非精确一致），产品化需统一（指数 = 趋势的聚合值或独立计算）。
5. 柱状图空间：7 根柱 layoutWeight(1) 等分 + 20 宽柱——窄屏下柱间距压缩，验证 7 柱不溢出、星期标注（一二三四五六日）不重叠。

十三、FAQ 与一句话总结

Q6：习惯分析的百分比是评价的转化吗？ 是——评价页四维度评分（5/4/5/4）聚合为百分比（卫生 90%/作息 75%/相处 92%/安静 68%）——评价的维度分 → 数据页的百分比（如卫生 5/5 的高分 → 90%），维度一致、评分转化，评价与分析的"维度同源"。

Q7：为什么安静程度最低（68%）？ 四维度中评分最低的聚合结果——进度条的高低 = 维度的强弱（相处 92% 最好、安静 68% 最需改善），数据页的"弱项识别"（安静差 → 注意噪音）是寝室改善指南——评价数据从"展示"到"行动"。

Q8：柱状图能加数值标注吗？ 可以——7 柱加标注会拥挤（对比 App 47 的 4 柱有标注），可"点柱显示数值"（点击交互）或仅标注峰值（周日 95）——标注密度与柱数量平衡（柱少逐标注、柱多点峰值）。

Q9：趋势图有什么实际用途？ 看和谐度的周内变化——周日 95 最高、周六 70 最低，趋势暴露"哪天寝室关系好/差"（周六 70 可能是作息冲突日？），支撑"哪天需注意"的寝室管理；跨周对比（比上周提升）跟踪长期改善。

Q10：数据页和其他三页什么关系？ 数据页是评价的"报表层"——评价页打分（过程）→ 首页看评分（结果）→ 数据页看分析（报表），评价的完整闭环（打分 → 评分 → 分析），我的页"我的数据"菜单即本页入口（个人视角 vs 寝室视角）。这些 FAQ 与前面的拆解共同构成本页的完整解析。

最后从验收视角确认：四张实机截图覆盖了首屏（指数卡+习惯分析）、习惯分析四色进度条、趋势柱状图、完整视图（指数+分析+趋势）四个状态，92 指数卡、四色进度条（90/75/92/68%）、手写柱状图（7 柱、周日 95 最高）均验证正常。四维度（卫生/作息/相处/安静）与"比上周提升 3 分"在页面内数据一致。整页 109 行代码完成"指数 + 习惯 + 趋势"的评价报表，验收通过，可作为"数字 + 进度条 + 柱状图"数据可视化三件套的标准参考。整体而言，本页把"评价数据"（打分）升维为"寝室洞察"（和谐度），是评价产品从"记录"到"分析"的关键一跃。

补充一处细节观察：数据页的柱状图"周日 95 最高、周六 70 最低"的波动并非随机——周六 70 的低谷暗示"周末室友作息不规律影响和谐度"（周六晚睡/晚起的冲突日），周日 95 的高峰呼应"周末共同活动提升和谐"——趋势图不只是数字，更是寝室生活的"情绪心电图"（哪天的冲突、哪天的和谐一目了然），这与"比上周提升 3 分"的长期趋势共同构成和谐度的"短期波动 + 长期走向"双重视角。而四色进度条的维度色（绿/靛/浅靛/橙）贯穿"文字 + 进度条"，让用户扫一眼颜色即知"哪个维度对应哪种颜色"，习惯分析的结构化表达在色彩上形成记忆锚点——这些细节让数据页的报表既准确又富有洞察。 数据页的寝室和谐指数（92 分、比上周提升 3 分）与习惯分析（卫生 90%、作息 75%、相处 92%）让寝室关系量化呈现，本文解析至此完整收尾，读者可对照源码与配图验证各项指数与提升趋势。数据页的指数与趋势分析是核心，本文解析完毕并验收通过。寝室数据让相处质量有据可依，本文解析全部完成。数据解析完毕。数据页完成。
