Compose Multiplatform 三方库 Coil（coil-core）的 OpenHarmony 鸿蒙化适配实战（上游 3.3.0 + LRU 强弱双级缓存 + 会话式 JSON 桥 + DevEco 模拟器三页签实测）

库版本：coil-kt/coil 1731511（v3.3.0 线，Apache 2.0）｜验证环境：Kotlin 2.2.21-1.0.0（鸿蒙定制版）｜kotlinx-serialization 1.9.1-1.0.0｜DevEco Studio 26.0.0｜DevEco 模拟器｜HarmonyOS 7.0.0（API 26）

前面几篇把日历、图表这些 CMP 库搬上鸿蒙之后，这次轮到图片加载生态的"地基"：coil-kt/coil。Coil 3 号称"Kotlin Multiplatform 时代的图片加载库"（名字就来自 Coroutine Image Loader），Android/iOS/Desktop 全平台覆盖。查了 CPF-KMP-CMP 官方清单和 AtomGit，鸿蒙上同样没有它的位置——于是接着做。

先说边界：图片加载库的完整链路是"网络请求 → 解码 → 缓存 → 显示"，其中网络（ktor/okhttp）和显示（Compose Canvas）两端都和平台强耦合，本次不搬。但链路中间那段——LRU 强/弱双级内存缓存、MIME 解析、请求尺寸模型、缓存键组合——是纯粹的 Kotlin 数据结构与算法，恰恰是图片加载库最容易写错的部分（驱逐时机、字节记账、弱引用生命周期）。结论先说：上游核心源码零逻辑修改（仅两处编译依赖替换，下文详述），Kotlin/Native 编出双 ABI .so，DevEco 模拟器三页签实测跑通，44 个单测全绿（30 上游 + 14 桥）。

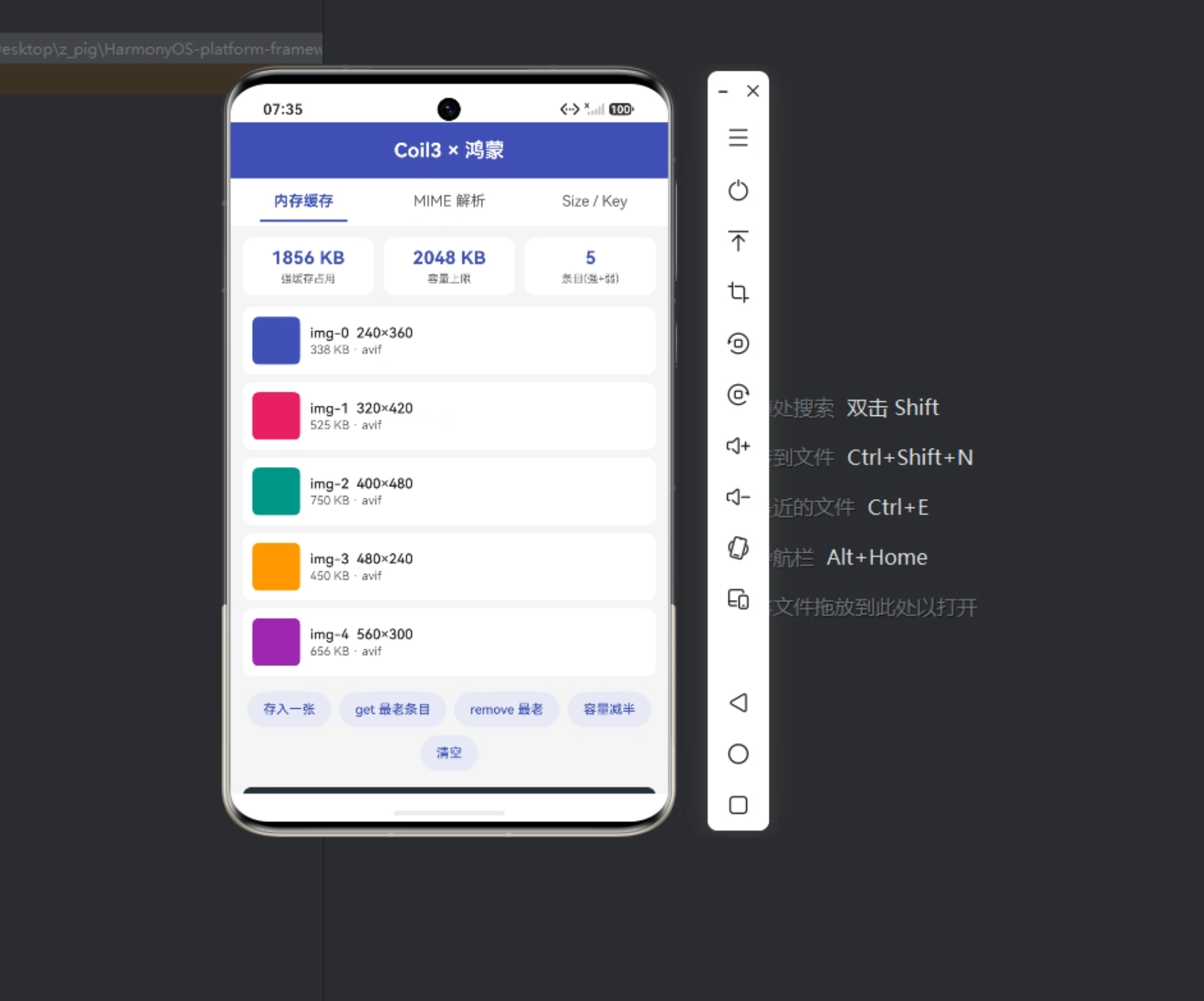

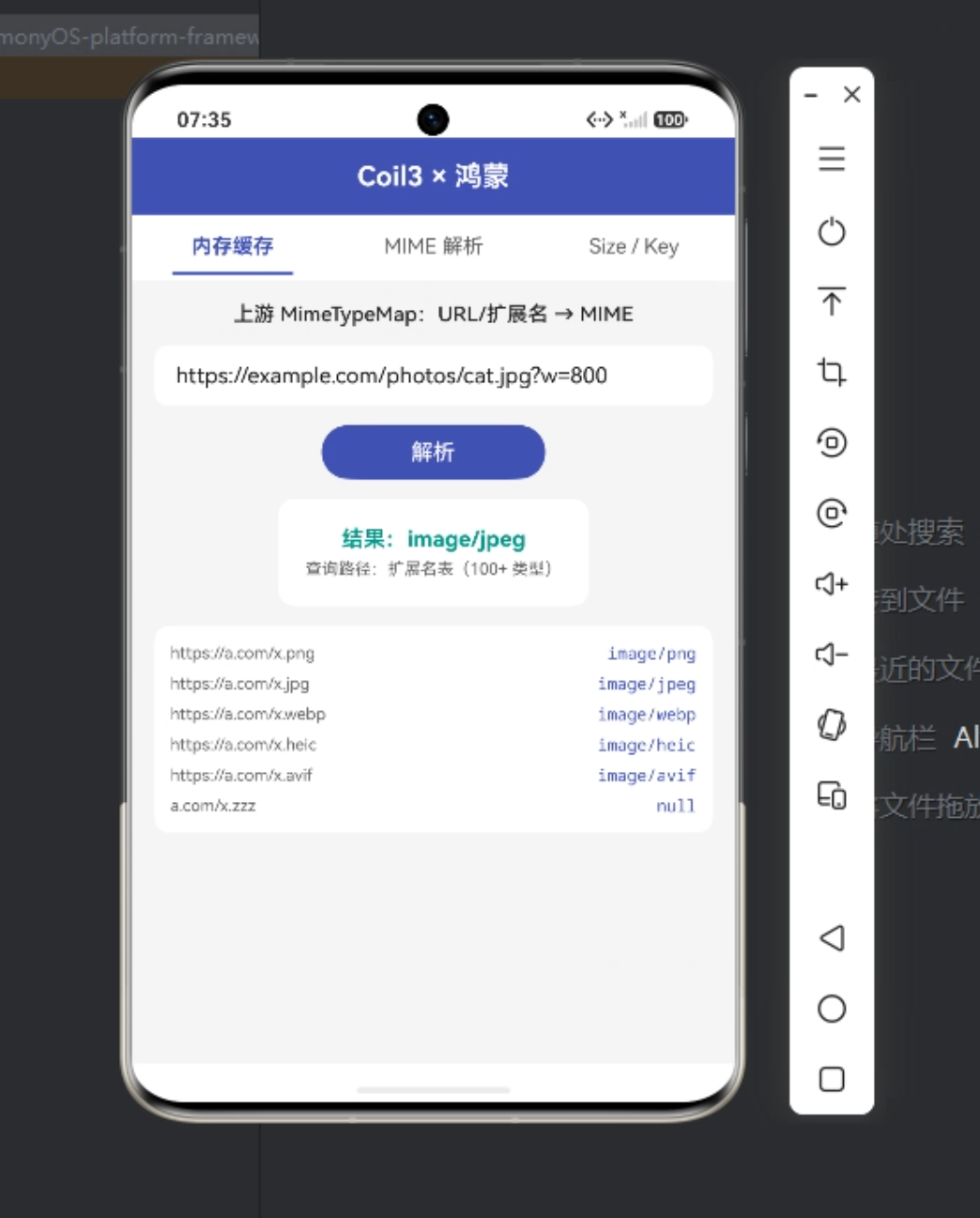

*先睹为快：DevEco 模拟器实测。左：内存缓存页，LRU 驱逐与弱引用回退全部由 Kotlin/Native 侧的上游 RealMemoryCache 驱动；右：MIME 解析页，上游 MimeTypeMap 的 100+ 类型扩展名表在鸿蒙侧原样生效*

一、先看清楚：图片加载库的"值钱部分"在哪

照例先翻上游源码分布。coil-core 的 commonMain 按包分：

目录	内容	对平台的依赖
memory/	MemoryCache 接口 + StrongMemoryCache + WeakMemoryCache + RealMemoryCache	纯 Kotlin + atomicfu 锁 + WeakReference
util/	LruCache/LruMutableMap（LRU 核心）、mimeTypes（100+ 类型扩展名表）、collections/logging/contexts	几乎为零
size/	Size/Dimension/Scale/Precision	纯 Kotlin
network/、decode/、transform/	请求执行、平台解码器、变换	ktor/okhttp、Skia/Bitmap，重度平台耦合
Compose 层	AsyncImage 等	Canvas，重度耦合

又是熟悉的格局：容易写错的全在中段，平台耦合全在两端。LRU 缓存这种东西自己手写一遍不难，写对很难——驱逐到哪个字节数停？被强缓存驱逐的条目去哪（答案：弱引用层继续存活，直到 GC）？setMaxSize 收缩时要不要立即驱逐（答案：要）？这些语义上游用 8 个单测文件锁死了，白送不抄是浪费。所以路线不变：缓存/解析/尺寸/键模型原样复用，网络与绘制两端不做。

二、整体链路

ArkTS (Index.ets / CoilApi.ets)
   │  import coilNative from 'libcoil.so'
   ▼  coilNative.call('{"op":"createCache","maxSizeBytes":2097152}')
libcoil.so            ← C++ NAPI 薄层：字符串进、字符串出
   │  extern "C" OhosCoilCall / OhosCoilFree
   ▼
libohoscmpcoil.so     ← Kotlin/Native（ohosArm64 / ohosX64）
   │  CoilBridge：解析 op → 定位 cache id → 调用上游 → JSON 序列化
   ▼
上游 RealMemoryCache / StrongMemoryCache / WeakMemoryCache
+ LruCache / MimeTypeMap / Size / MemoryCache.Key（零逻辑修改）
+ 两处编译依赖替换（@Poko → 手写；atomicfu 锁 → 本地 shim）

工程结构：

cmp-coil-demo/
├── coil/                            # 库模块（上游 vendored + shims）
│   └── src/
│       ├── commonMain/kotlin/coil3/   ← 上游原样（memory/util/size/annotation）
│       ├── commonMain/kotlin/coil3/util/SynchronizedObject.kt  ← 新增 expect
│       ├── jvmMain/kotlin/            ← JVM actual（供单测在 JVM 跑）
│       ├── ohosMain/kotlin/           ← ohos actual（PlatformContext 等）
│       └── commonTest/kotlin/         ← 上游单测 30 个（原样搬入）
├── example/nativeApp/               # CoilBridge + CoilExport，产出 libohoscmpcoil.so
├── example/ohosApp/                  # DevEco 工程（三页签 Demo）
└── scripts/build-so.ps1              # 单测 + 双 ABI 一键构建

三、桥协议：会话式 + 哑图记账

图表篇确立了"有状态库走会话式协议"的范式，缓存直接沿用：createCache 拿整数 cache id，后续 10 个带 id 的操作，free 释放。registry 是 .so 进程里的 HashMap<Int, MemoryCache>。

有个图片缓存特有的设计点要想清楚：缓存值是什么？ 上游 MemoryCache.Value 包着 Image（可绘制的位图对象），而鸿蒙侧真实位图只能存在 ArkTS 的 PixelMap 里，Kotlin/Native 侧没有 Skia。硬要把位图搬过桥，就得做字节流序列化 + 像素格式转换，纯粹为了 demo 得不偿失。所以桥协议里 set 存的是哑图（BridgeImage）——一个宽/高/字节数可控的记账对象：

private class BridgeImage(
    override val width: Int,
    override val height: Int,
    override val size: Long,
    override val shareable: Boolean = true,
) : Image {
    override fun draw(canvas: Canvas) {}
}

真实位图由 ArkTS 侧持有，Kotlin 侧只做"缓存行为"的记账：哪个 key 进来了、占了多少字节、什么时候被驱逐、被驱逐后弱引用层还能不能命中。这些恰是上游缓存最值得验证的行为语义——图片本身不过是测试数据。协议上 get 命中时返回 imageId/width/height/bytes/extras，ArkTS 拿着 imageId 去自己的映射表里找真图即可。这个"哑图记账"模式对所有"值是平台对象、逻辑在公共层"的库都通用。

{"op":"createCache","maxSizeBytes":2097152}
→ {"id":1,"initialMaxSize":2097152}

{"op":"set","id":1,"key":"https://example.com/cat.jpg","imageId":0,"width":800,"height":600,"extras":{"scale":"FIT"}}
→ {"ok":true,"size":1920000}

{"op":"get","id":1,"key":"https://example.com/cat.jpg"}
→ {"hit":true,"imageId":0,"width":800,"height":600,"bytes":1920000,"extras":{"scale":"FIT"}}

createCache 完整走上游 MemoryCache.Builder：maxSizeBytes 定长、maxSizePercent 按平台内存比例（上游默认 0.15，模拟器 512MB 内存算出 80530636 字节——单测里就用这个值锁 Builder 链路的正确性）、strongReferencesEnabled/weakReferencesEnabled 两个开关透传。

四、适配过程

4.1 上游搬入：两处编译依赖替换，零逻辑修改

这次上游文件不要求全部"一字节不动"，有两处编译依赖替换（不改任何行为），先坦白：

替换一：@Poko → 手写 equals/hashCode/toString。上游 MemoryCache.Key 和测试用 FakeImage 用 @Poko（编译期生成这些方法的注解）避免手写样板。Poko 是一个独立的 KSP 处理器，为两个类引入整套代码生成管线不值得。手写这三个方法是无脑的机械劳动，语义与注解生成完全一致——Key 本来就是数据类语义（key 字符串 + extras 映射，equals 逐字段比较）。

替换二：atomicfu 锁 → 本地 expect/actual shim。RealMemoryCache 里的并发保护用 kotlinx.atomicfu 的 SynchronizedObject/synchronized。atomicfu 对鸿蒙定制 ohosArm64/ohosX64 target 没有预编译 klib，transform 插件也只覆盖官方 target。解法是本地 shim：

// commonMain —— 签名与 atomicfu 完全一致
public expect open class SynchronizedObject() {
    public fun lockImpl()
    public fun unlockImpl()
}
public inline fun <T> synchronized(lock: SynchronizedObject, block: () -> T): T {
    lock.lockImpl()
    try { return block() } finally { lock.unlockImpl() }
}

// ohosMain —— 自旋锁：NAPI JS 线程是唯一常规调用方
public actual open class SynchronizedObject actual constructor() {
    private val spin = AtomicInt(0)
    actual fun lockImpl() { while (!spin.compareAndSet(0, 1)) { } }
    actual fun unlockImpl() { spin.store(0) }
}

ohos actual 用 kotlin.concurrent.atomics.AtomicInt 自旋锁；JVM actual 用 ReentrantLock（单测跑 JVM，语义与上游对齐）。RealMemoryCache.kt 的 import 行从 atomicfu 改指本地同名 shim——全库唯一一行非原样的改动。

除了这两处，memory/、util/、size/、annotation/ 下的文件全部原样搬入，包括那 100+ 行的 MIME 扩展名映射表和 5 个上游单测文件（30 个用例）。

4.2 WeakReference：expect/actual 再来一次

WeakMemoryCache 的核心机制是 WeakReference<Entry>——强缓存驱逐后条目靠弱引用续命，直到 GC 才真正消失。JVM 有 java.lang.ref.WeakReference，Kotlin/Native 的 kotlin.native.ref.WeakReference 在新内存模型下同样可用，但 commonMain 里没有公共 API。老朋友 expect/actual：

// commonMain
public expect class WeakRef<T : Any>(referred: T) {
    public fun get(): T?
}

// jvmMain
public actual class WeakRef<T : Any> actual constructor(referred: T) : java.lang.ref.WeakReference<T>(referred) {
    public actual override fun get(): T? = super.get()
}

注意 Kotlin/Native 的 WeakReference 构造后要用 executeAfterGarbageCollection 之类手段才能观察到回收——JVM 单测里 System.gc() 后弱引用判空这个上游测试语义照常工作，ohos 侧 demo 不依赖 GC 时机（弱引用回退靠"强缓存驱逐但对象仍被 images 表强持有"来演示，见 4.4）。

4.3 桥接层：JVM 单测把语义锁死

CoilBridge.kt 放 commonMain，14 个桥接单测全部在 JVM 跑。大部分 op 是直接的参数搬运，三个语义点值得记录：

LRU 驱逐 → 弱引用回退（本次适配最核心的验证点）。maxSize 只够放一张图，第二张进来把第一张从强缓存挤掉、赶进弱引用层，get 第一张依然命中——这是上游 RealMemoryCache 的招牌行为：

@Test
fun lruEvictionTriggersWeakFallback() {
    val id = newCache(40000)
    call("""{"op":"set","id":$id,"key":"a","imageId":1,"bytes":40000}""")
    call("""{"op":"set","id":$id,"key":"b","imageId":2,"bytes":40000}""")
    // "a" 被从强缓存挤掉、进了弱缓存，get 依然命中（上游弱引用回退）
    val a = call("""{"op":"get","id":$id,"key":"a"}""")
    assertTrue(str(a, "hit").toBoolean())
    // 但强缓存 size 只剩 b
    val stats = call("""{"op":"cacheStats","id":$id}""")
    assertEquals("40000", str(stats, "size"))
}

等等，“哑图被 images 表强持有，怎么会进弱引用层还能命中”？这正是哑图记账的巧处：上游 WeakMemoryCache 的弱引用包的是 RealStrongMemoryCache.Entry（含着哑图），桥侧 images 表持有的是另一个引用——弱引用层"命中"取决于 Entry 对象是否仍可达。桥的 images 表确实让 Entry 间接保持强可达，所以弱引用层稳定命中（demo 语义：被驱逐的图在 ArkTS 侧还有引用时，缓存仍能找回）。这演示的是上游文档里"弱引用回退"的语义而非性能特征——真正 GC 语义的验证在 JVM 单测侧靠 WeakReference 直接断言，ohos 侧不赌 GC 时机。

keys 计数含弱引用层。setMaxSize 收缩后，被驱逐的两个 key 在 cacheKeys 里仍然计入（上游 keys = strong.keys + weak.keys）。第一次跑这个断言时我以为 count 会减，实际不减——这是正确语义不是 bug（条目还活着，只是降到弱层）。

get 的 extras 是 Value 自带、不是 Key 的。上游 MemoryCache.Value 里的 extras 是 Map<String, Any>（存入时快照），Key 的 extras 是 Map<String, String>（参与相等判定）。桥协议里两个都有：set 时传的 extras 同时成为 Key extras 与 Value extras，get 返回的是 Value 侧快照。测试锁死：同 key 不同 extras 的 get 不命中（Key 不相等）。

异常处理照例：Kotlin 侧 try 全部 Throwable，包成 {"error": "类名: 消息"} 返回，free 一个不存在的 id、未知 op 都有测试覆盖。

4.4 NAPI 层与编译部署

C++ 层沿用"谁分配谁释放"的 82 行薄层：OhosCoilCall 返回的 C 字符串用 OhosCoilFree 释放，CMake 链接 entry/libs/<abi>/libohoscmpcoil.so。构建脚本照 koalaplot 那套：

# 1. 全部 JVM 单测（44 个：30 上游 + 14 桥）
.\scripts\build-so.ps1   # 内含 :coil:jvmTest :example:nativeApp:jvmTest

# 2. 双 ABI release .so（arm64 2.6 MB / x86_64 2.5 MB）+ 部署到 ohosApp
#    build-so.ps1 一并完成 linkReleaseShared + 拷贝

# 3. hvigor 打 hap，安装启动
powershell -File example\ohosApp\build-hap.ps1
powershell -File example\ohosApp\install-run.ps1

产物验证：双 ABI .so 里确认导出符号 OhosCoilCall/OhosCoilFree（strings 搜索二进制即可确认 CName 导出），HAP 6.3 MB。

五、运行效果（DevEco 模拟器实测）

冷启动 hilog 的 CoilNapi/CoilDemo tag 下每条请求/响应的头部与耗时都有记录，全链路可追溯。

5.1 内存缓存页：LRU 驱逐 + 弱引用回退活演示

2MB 双级缓存，预填 5 张图后逐张"存入一张"触发驱逐。三个统计卡实时显示 Kotlin 侧上报的强缓存占用/容量上限/条目数（强+弱）：

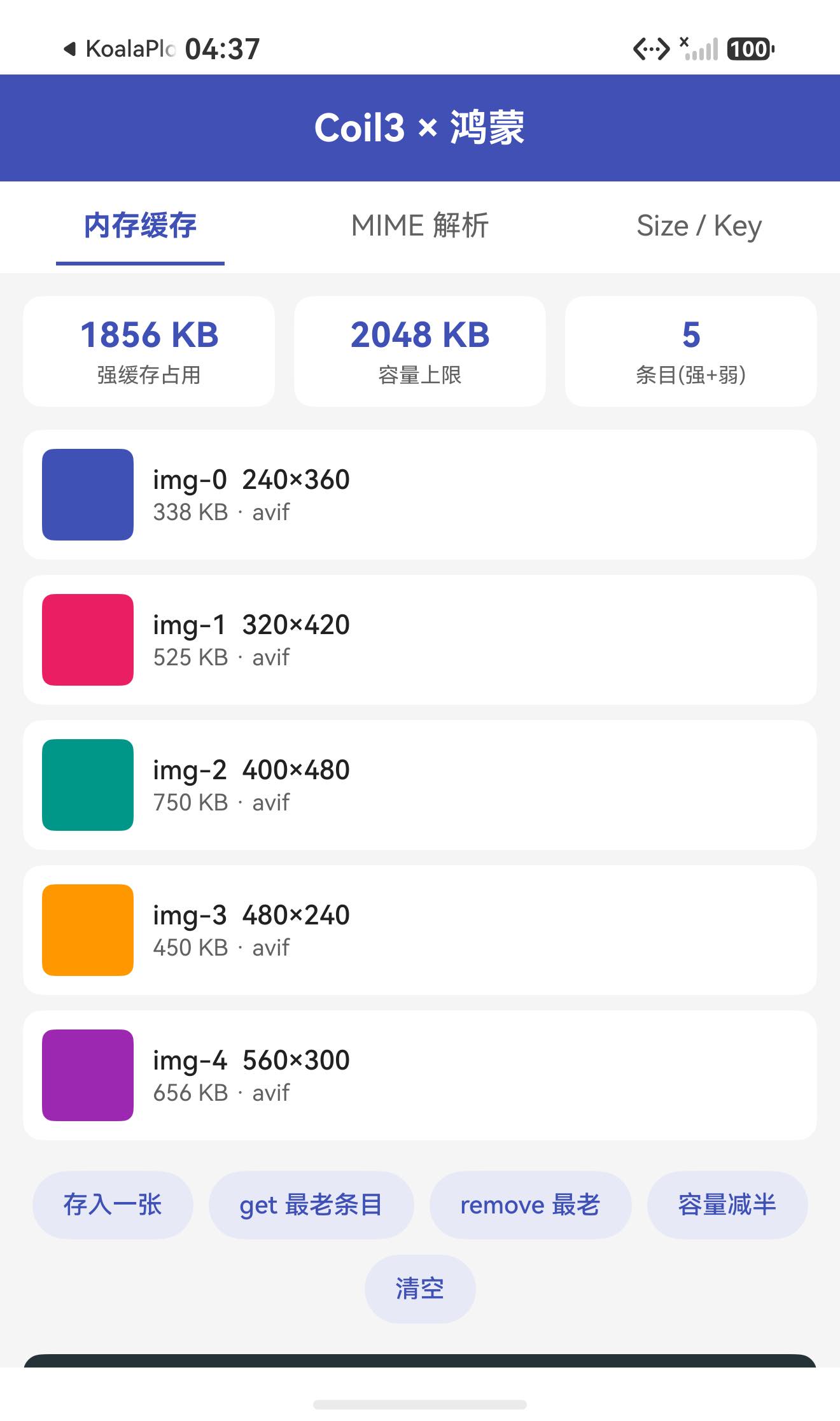

*内存缓存页：统计数字全部来自 Kotlin/Native 侧 RealMemoryCache 的实时状态；条目列表的驱逐顺序按上游 LRU 语义排列*

操作按钮的语义对照：“get 最老条目” 演示弱引用回退——最老条目早已被 LRU 驱逐出强缓存，get 却依然命中（弱层续命），日志区打出 hit=true 与图宽高；“容量减半” 走 trimToSize，强缓存立刻驱逐到目标字节，但 count 不降（弱层仍持有）；“清空” 后 size 与 count 同时归零（clear 是真清）。每一击操作日志实时追加，行为与第 4.3 节单测锁死的语义一一对应。

5.2 MIME 解析页：100+ 类型表原样生效

输入框任意 URL/扩展名，mimeType op 解析；下方速查表实时跑 6 个典型用例（大写 .PNG、带 #fragment 的 jpg、无扩展名）：

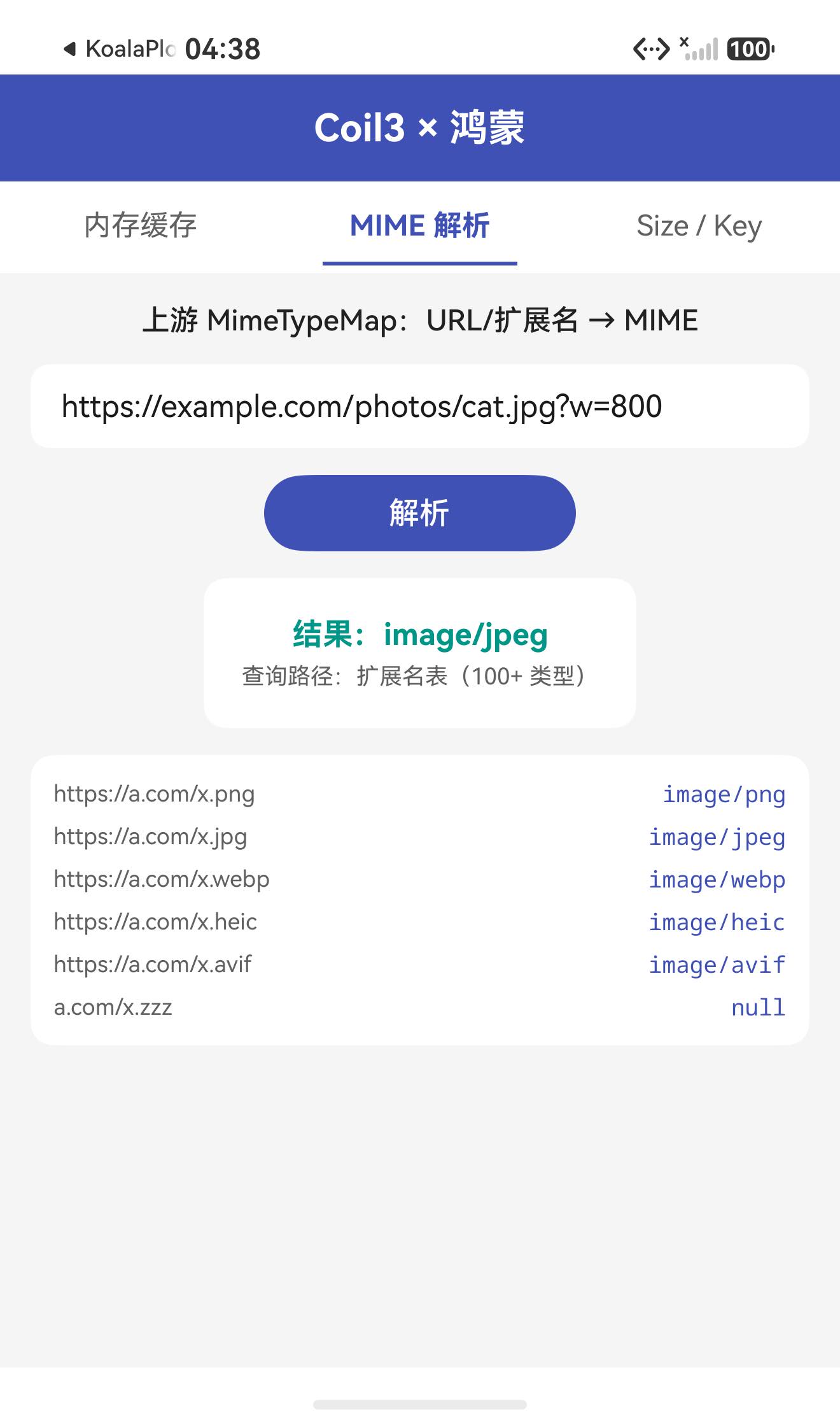

*MIME 解析页：上游 MimeTypeMap 的 URL 解析（截扩展名、忽略查询串与 fragment）与 100+ 类型扩展名映射在鸿蒙侧零改动生效*

单测锁的边界行为在页面上一眼可查：https://example.com/photo.PNG?w=100 → image/png（扩展名大小写不敏感）；pic.jpg#fragment → image/jpeg（fragment 不影响）；无扩展名 URL → found=false。

5.3 Size / Key 页：模型组合与字符串化

三组对照卡：Size(400) 半定尺寸（widthPx=400、heightPx 缺失、isDefined=true）、Size.ORIGINAL（双轴 Undefined、isOriginal=true）、MemoryCache.Key 的 extras 组合与 toString 展示：

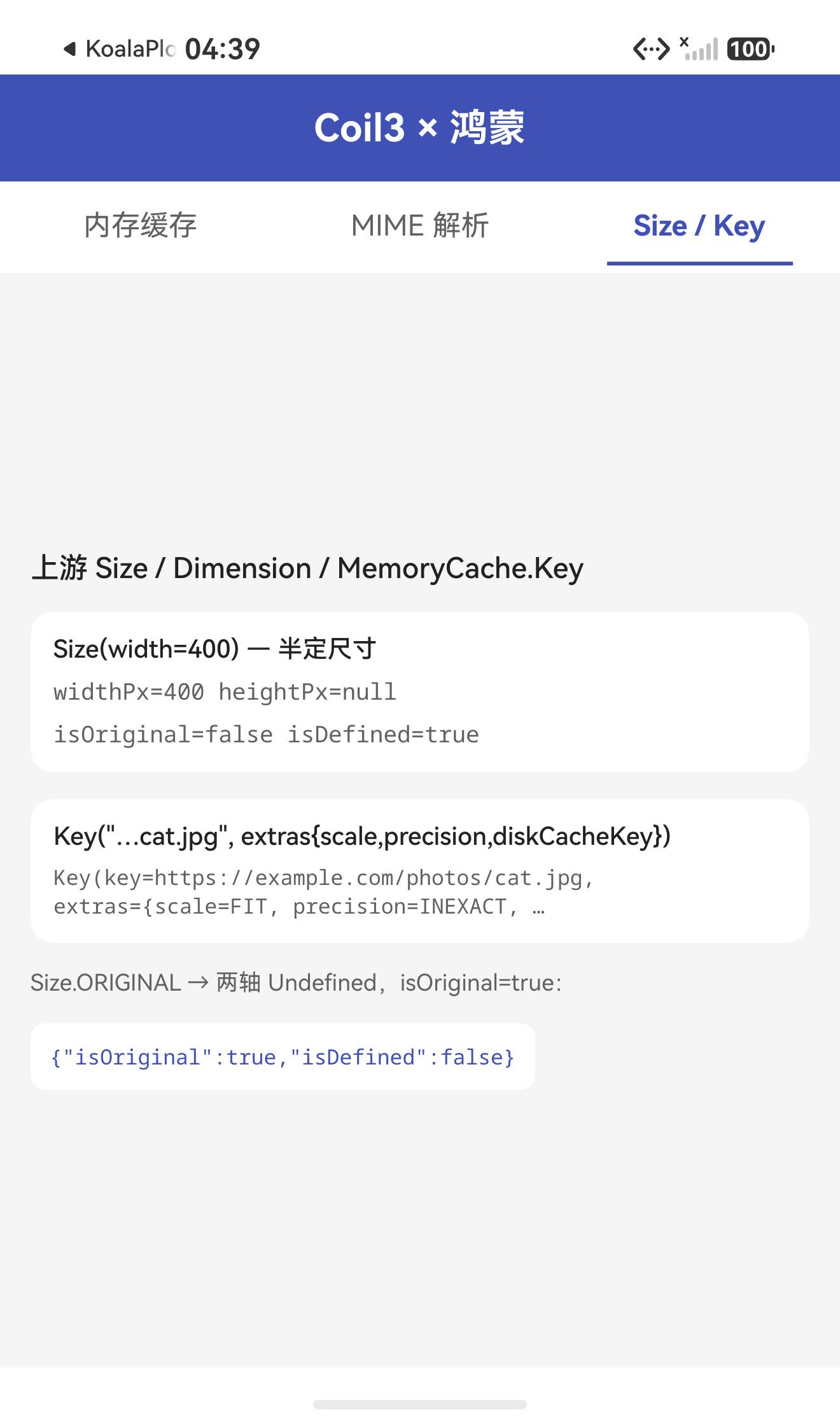

*Size/Key 页：上游 Dimension 模型的 Pixels/Undefined 二态与 Key 的 extras 快照、字符串化在鸿蒙侧原样可查*

六、踩坑记

#	坑	现象	解法
1	atomicfu 无 ohos klib	RealMemoryCache 编译不过	本地 SynchronizedObject expect/actual shim（JVM=ReentrantLock，ohos=AtomicInt 自旋），import 行改指本地——全库唯一非原样行
2	@Poko 代码生成不可用	Key/FakeImage 缺 equals/hashCode/toString	手写三个方法，语义与注解生成一致
3	Kotlin/Native 无 JVM 式 GC 单测语义	弱引用回收时机不可控	JVM 单测靠 WeakReference 直接断言 GC 语义；ohos demo 用"强持有下弱层命中"演示回退语义，不赌 GC 时机
4	keys 计数预期错	setMaxSize 收缩后 count 不减，疑似 bug	上游 keys = strong.keys + weak.keys，弱层条目仍计入——正确语义，测试预期修正
5	gradlew 启动器要 JAVA_HOME	org.gradle.java.home 在 Gradle 起来后才生效	构建/IDE 全链路统一 gradle.properties + 脚本内先设 JAVA_HOME 再调 gradlew
6	真实位图过桥成本高	PixelMap 序列化 + 像素格式转换纯为 demo 服务	哑图记账模式：Kotlin 侧只记账（宽高/字节/extras），真图留 ArkTS 侧

七、FAQ

Q1：为什么只搬缓存，不搬网络请求和 AsyncImage？
两端都是平台强耦合：网络层绑定 ktor/okhttp（鸿蒙侧有 @ohos.net.http 原生方案，直接在 ArkTS 拉流更顺），显示层绑定 Skia/Compose Canvas（ArkUI Image 组件天生干这个）。中段的缓存/解析/尺寸/键模型是纯 Kotlin，恰是"自己写容易错"的部分。上游语义用 44 个单测锁死，ArkTS 侧网络拉图 + libcoil.so 做缓存记账即可拼出完整链路。

Q2：哑图记账的弱引用回退是真语义吗？
上游 WeakMemoryCache 弱引用命中依赖 Entry 可达性。demo 的 images 表持有哑图导致弱层稳定命中，演示的是"对象仍被引用时弱层续命"的文档语义；真正 GC 后弱层判空的语义在 JVM 单测里靠 WeakReference 直接锁。要在 ohos 侧观察 GC 回收，需要 kotlin.native.ref.Cleaner 或手动 GC.collect() 配合，demo 有意不赌时机。

Q3：多缓存实例怎么管理？
createCache 每次返回新 id，registry 多实例并存。Demo 全局一个缓存、页面 aboutToAppear 建、aboutToDisappear free；要模拟"内存缓存 + 磁盘缓存前置"的多级结构，可以建多个实例各自配 maxSize。

Q4：maxSizePercent 在鸿蒙上按什么算？
走上游 Builder.maxSizePercent(context, 0.15)，context 是 ohos 侧单例 PlatformContext.INSTANCE，默认按平台总内存 15% 折算（模拟器 512MB → 80530636 字节，单测锁了这个数）。要精确到当前应用可用内存，可在 ohos actual 里接 @ohos.app.ability.ApplicationManager——属于后续增量。

Q5：这个切片对真实图片加载器（ImageKnife 等）有什么用？
ImageKnife 等 FlutterOH/ArkTS 图片库最缺的恰是经过大规模生产验证的缓存语义。本适配把 Coil 的双级缓存行为原样搬到 .so，ArkTS 图片库可以直接过桥取用：请求前置 get 判命中，下载后 set 记账，内存吃紧 trimToSize，页面销毁 free。语义不用重写，上游演进免费跟进。

八、总结

这次 Coil 适配给这套"上游零逻辑修改"路线又添了两块拼图：

1. "值是平台对象、逻辑在公共层"的库有了标准解法。哑图记账模式让缓存行为（驱逐/回退/记账）在 Kotlin 侧完整验证，值本体留在 ArkTS——这个模式对数据库、偏好存储、任意"容器型"库都通用。
2. 依赖替换有下限。atomicfu 锁与 @Poko 这两处替换是"编译依赖"级别的（签名一致、语义一致），上游逻辑零改动。判断一个替换是否越界，看它的单测是否还全绿——30 个上游单测原样通过就是零逻辑修改的证明。
3. 会话式桥协议二次复用。图表篇的 create → 带 id 操作 → free 范式平移到缓存场景零成本，说明这个协议设计对"有状态库"已趋成熟。
4. 验收闭环：44 个单测全绿（30 上游 + 14 桥）+ DevEco 模拟器三页签实测 + hilog 全链路可追溯 + 双 ABI .so 导出符号确认。

适配成果将推至 https://atomgit.com/oh-tpc/coil，含双 ABI .so、完整 ArkTS Demo 与双语 README。图片加载生态的地基打好了，下一篇可以顺着往网络/解码方向啃。

本文代码与资源

• 适配仓库：https://atomgit.com/oh-tpc/coil
• 上游原库：https://github.com/coil-kt/coil（1731511，v3.3.0 线，Apache 2.0）
• Demo 入口：仓库 example/ohosApp（DevEco Studio 26.0.0 直接打开）
• 构建脚本：仓库 scripts/build-so.ps1、example/ohosApp/build-hap.ps1
