【共创稿事节】鸿蒙文搜图 · 回忆拼贴：一句话搜出多张照片，自动编排成回忆海报，组件截图落盘保存

文搜图系列第一篇解决了「找到」——一句话进、相似度排序的图片网格出；第二篇解决了「留住」——封存成带倒计时的时间胶囊。这一篇解决「带走」：搜出来的那组照片，自动编排成一张排版讲究的回忆海报，一键保存成真实 JPEG 文件落进沙箱——发朋友圈、存档、打印，随你处置。

技术上的关键差异在前两篇都是「屏幕内」的能力，这一篇打通「屏幕外」的最后一公里：组件截图（ComponentSnapshot.get 把屏幕上任意组件树截成 PixelMap）→ ImagePacker 编码（PixelMap 压成 JPEG 字节流）→ 沙箱落盘（字节流写进应用 files 目录）。检索内核照旧端侧 NPU、零联网、零权限。

工程地址：LI_harmonyOS/memory-collage
运行环境：HarmonyOS 7.0（API 26）+ ArkTS 严格模式，已在模拟器安装运行、全流程验证（含落盘文件字节级确认）。

一、效果展示：一条「搜出 → 编排 → 落盘」的完整叙事线

完整流程四步：载入 → 搜索 → 看编排 → 保存。快捷词按命中数覆盖五档布局。以下截图均为演示模式（内置 12 张真实照片素材）模拟器运行，真机模式走同一套 UI、只把检索内核换成 NPU。

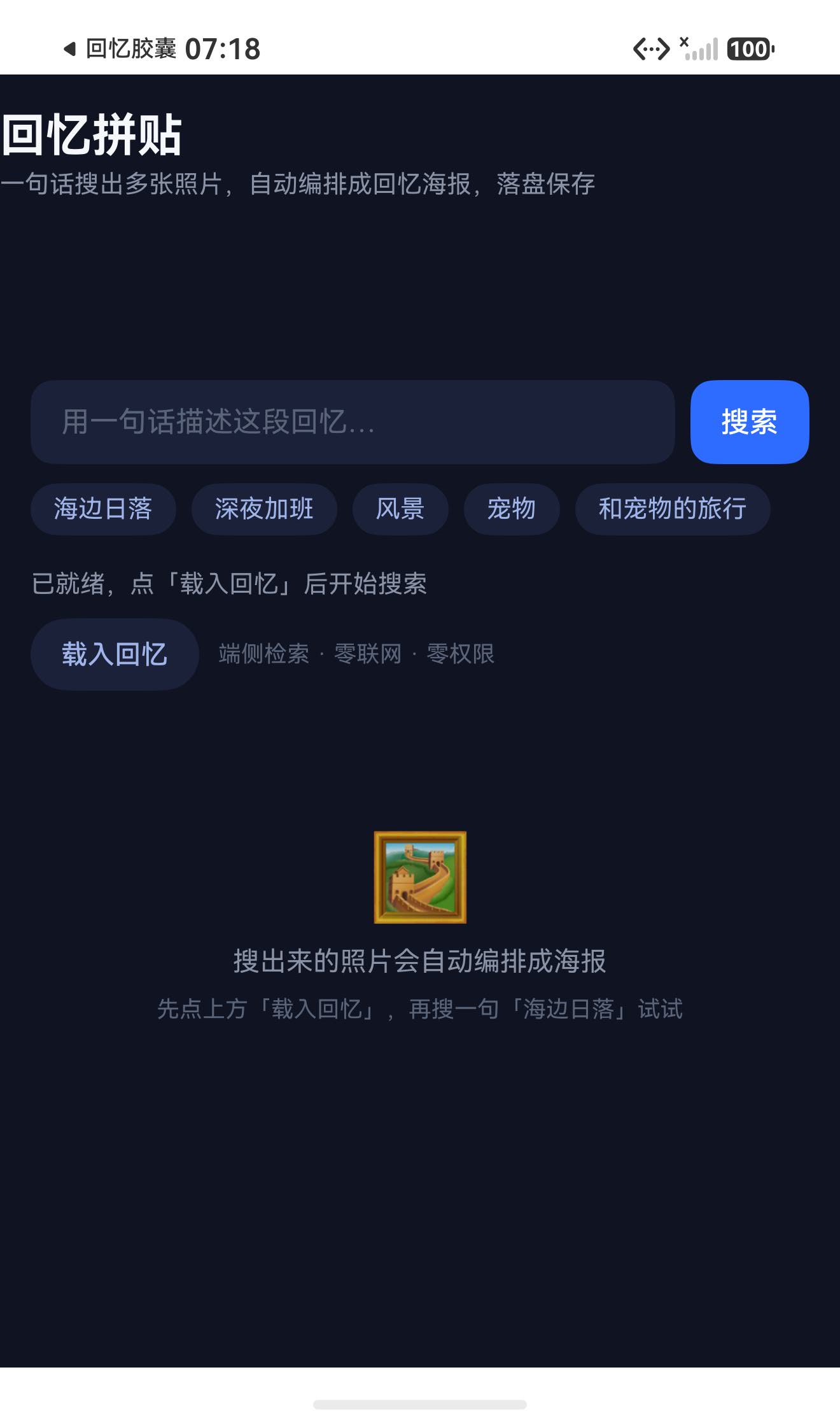

第 1 步：就绪。 应用启动后初始化完成，深色主题首屏——搜索框 + 五个快捷回忆词 + 空态引导：

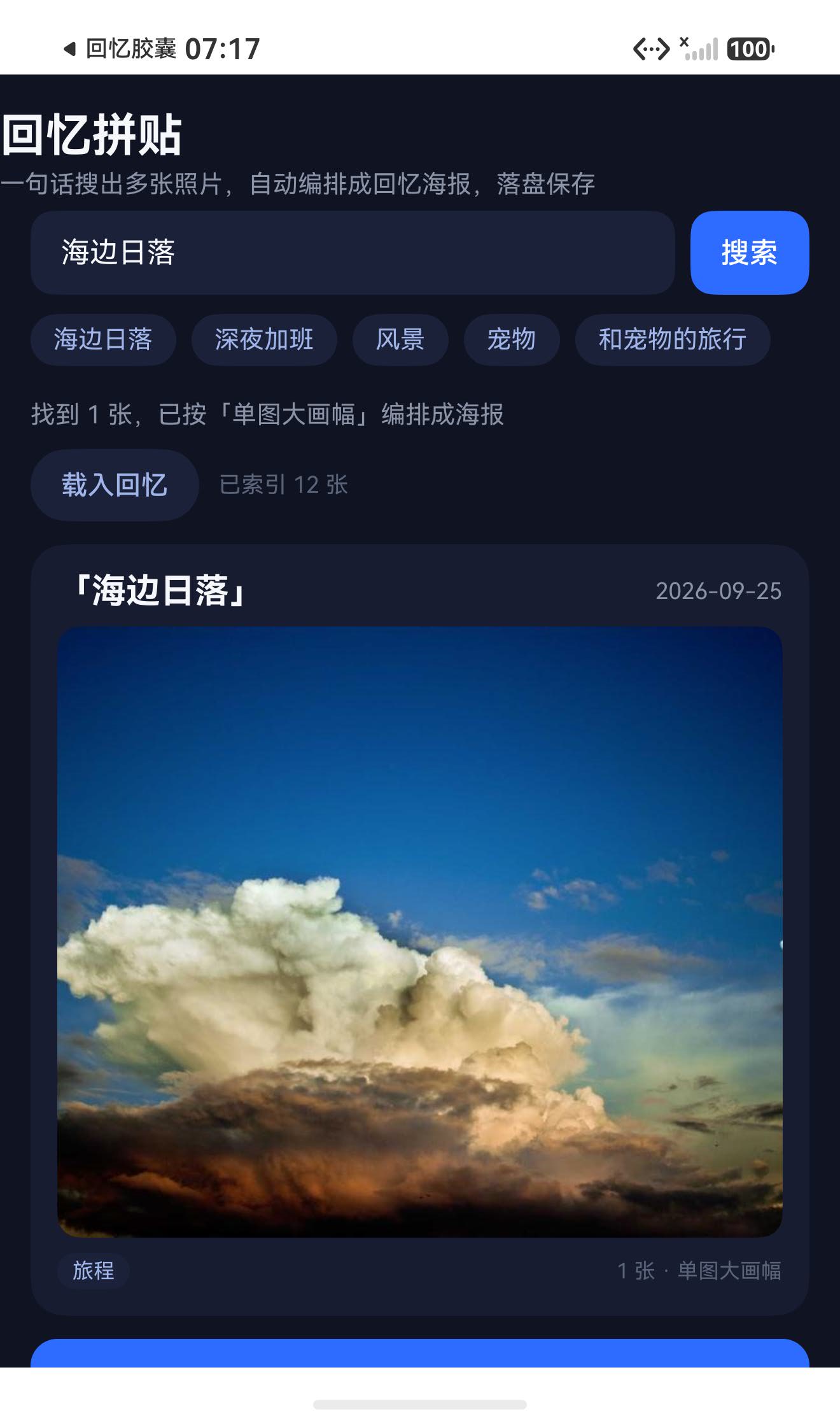

第 2 步：载入 + 搜索。 点「载入回忆」把 12 张照片登记进端侧索引，点快捷词「海边日落」，350ms 返回命中——1 张命中自动选「单图大画幅」布局，海报本体直接渲染：检索词标题 + 日期 + 大图 + 主题标签 + 布局说明：

第 3 步：五档布局自动分派。 换不同关键词，命中数不同、布局自动切换——用户不选模板，布局是数据的函数：搜「深夜加班」命中 2 张走左右双联，搜「风景」命中 3 张走一主两副，搜「宠物」命中 4 张走 2×2 宫格，搜「和宠物的旅行」命中 8 张走主图马赛克。这四档实际编排效果分别配在后文讲解对应逻辑的 3.1、3.2、5.3 小节里。

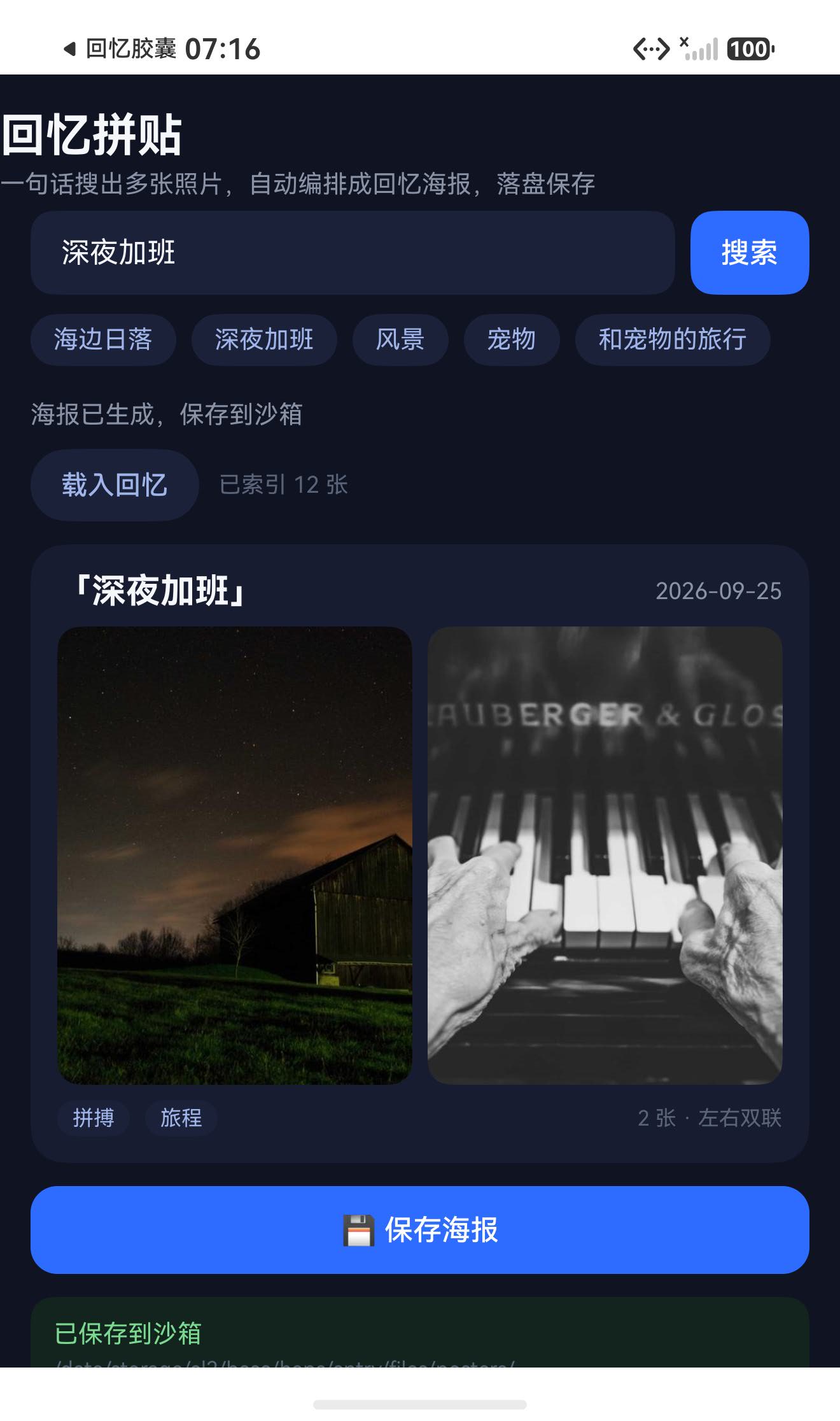

第 4 步：落盘。 点「💾 保存海报」，组件截图 → JPEG 编码 → 沙箱写入，保存成功条展示完整路径。hilog 字节级确认：单图海报 134KB、四图宫格海报 274KB，真实文件真实落盘：

---

二、这个 App 解决什么问题

「搜出一组照片然后想发出去/存下来」这个需求，现有路径都很别扭：

方案	死角
截屏整屏	带着状态栏、导航条、输入法，裁剪成本高，构图全无
逐张保存再拼图	要装第三方拼图 App，排版模板和照片内容零关联
相册自带拼图	模板固定，选图靠人肉，没有「按语义成组」的概念

回忆拼贴的答案是：语义检索天然给出「一组相关照片」，编排规则把这组照片变成一张有构图的海报，组件截图保证所见即所得。三个技术点各管一段：

• 选图靠语义：一句话召回语义相关的一组照片，天然成组，不用人肉多选；
• 构图靠规则：五档布局按命中数量自动分派（1 张单图/2 张双联/3 张一主两副/4 张宫格/5+ 张主图马赛克），相似度最高的永远占最大画幅；
• 出图靠组件截图：屏幕上渲染成什么样，落盘文件就是什么样——所见即所得，不用自己画 Canvas。

---

三、交互设计：布局是数据的函数

页面状态沿用系列纪律：单真相源、每条异步路径专属文案、loading 闸门防重入。这一篇的新增状态只有三个：

  @State ready: boolean = false;
  @State indexedCount: number = 0;
  @State loading: boolean = false;
  @State queryText: string = '';
  @State resultList: SearchHit[] = [];
  @State statusText: string = '初始化中…';
  /** 当前拼贴布局（由命中数量决定） */
  @State layout: CollageLayout = CollageLayout.SINGLE;
  /** 保存中 */
  @State saving: boolean = false;
  /** 已保存的海报路径（非空时展示保存成功条） */
  @State savedPath: string = '';

layout 不是用户选的，是 pickLayout(resultList.length) 算出来的——布局是数据的函数，用户不决策。搜出 1 张就是单图、4 张就是宫格，没有「选模板」这一步。这个设计砍掉了一个交互环节，也保证任何检索结果都有合理的构图兜底。

3.1 检索即编排：一次异步流程两件事

doSearch 里检索完成后立刻算布局、更新状态栏文案——检索和编排是同一次用户操作的两个阶段，不需要用户再点一次「生成海报」：

  /** 检索（防重入：loading 闸门） */
  private async doSearch(): Promise<void> {
    if (this.loading) {
      return;
    }
    const keyword: string = this.queryText.trim();
    if (!keyword) {
      this.toast('先写一句回忆，比如「海边日落」');
      return;
    }
    this.loading = true;
    this.savedPath = '';
    this.statusText = '正在端侧检索回忆…';
    try {
      const hits: SearchHit[] = await this.service.search(keyword);
      this.resultList = hits;
      if (hits.length > 0) {
        this.layout = this.service.pickLayout(hits.length);
        this.statusText = `找到 ${hits.length} 张，已按「${LAYOUT_LABELS[this.layout]}」编排成海报`;
      } else {
        this.statusText = '没有找到这段回忆，换个说法试试';
      }
    } finally {
      this.loading = false;
    }
  }

注意 this.savedPath = '' 在检索入口清空——新检索开始时旧海报的保存记录必须失效，否则用户会误以为新海报已经保存过。空结果也是一等公民：状态栏给「没有找到这段回忆，换个说法试试」，海报区回落空态引导。

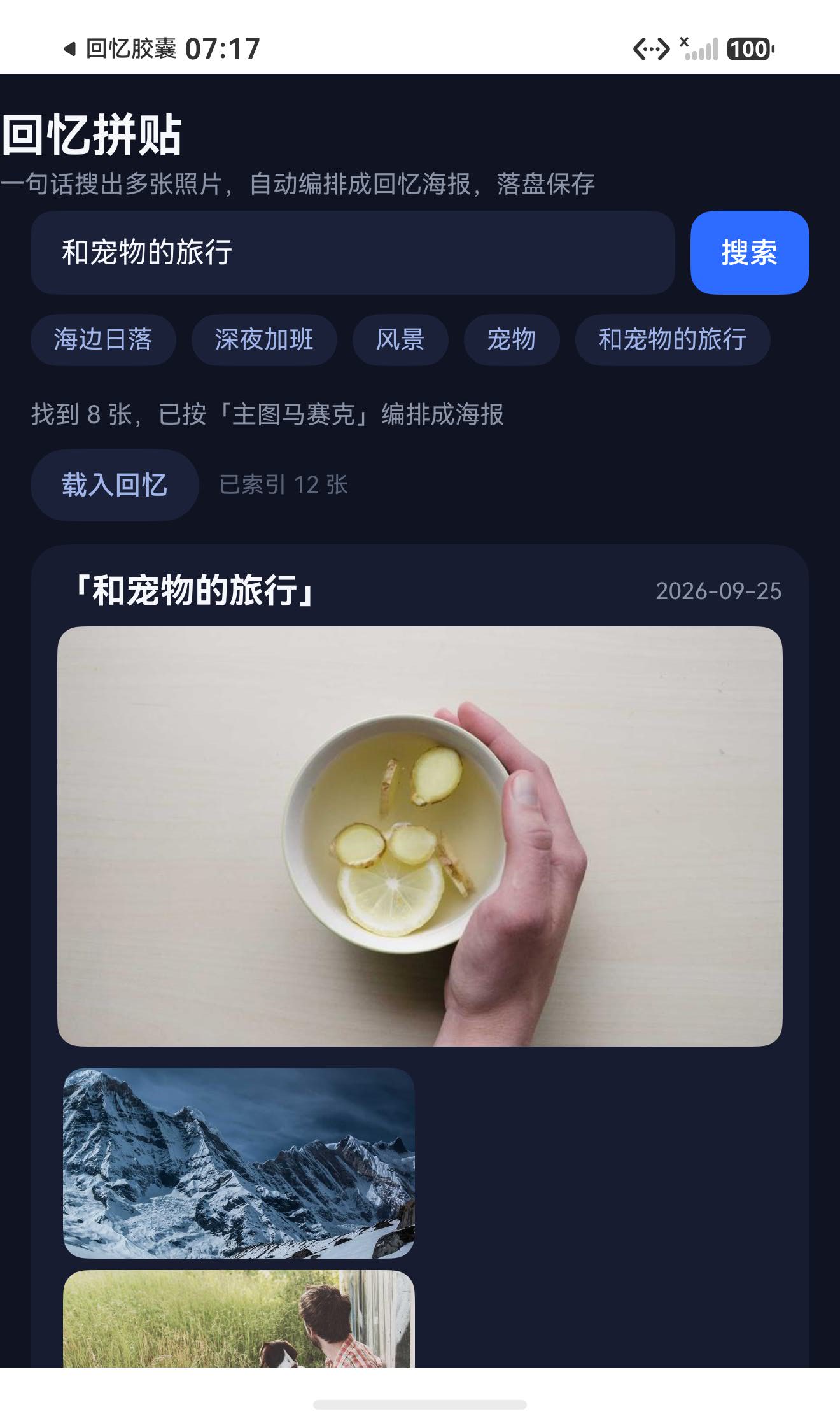

下图是搜「和宠物的旅行」、一次检索命中 8 张的结果——检索返回的同一刻，海报已按主图马赛克自动编排好，中间没有任何「生成」按钮：

3.2 五档布局：数量驱动，相似度定主图

布局选择收在服务层 pickLayout，页面只管渲染分派：

  /** 按命中数量选择拼贴布局 */
  public pickLayout(count: number): CollageLayout {
    if (count <= 0) {
      throw new Error('无命中图');
    }
    if (count === 1) {
      return CollageLayout.SINGLE;
    }
    if (count === 2) {
      return CollageLayout.DUO;
    }
    if (count === 3) {
      return CollageLayout.TRIO;
    }
    if (count === 4) {
      return CollageLayout.QUAD;
    }
    return CollageLayout.Mosaic;
  }

比如搜「深夜加班」命中 2 张，pickLayout(2) 返回 DUO，海报立刻切成左右双联——电脑桌面与城市夜景并排：

五档布局的共同纪律：resultList 已按相似度降序，[0] 永远是主图——单图布局它是唯一，trio 布局它占 200px 大画幅、两张副图 120px 跟随，mosaic 布局它 220px 领衔、四张副图 100px 环绕。语义最相关的照片获得最大画幅，这是检索排序在构图层的直接延续。

搜「风景」命中 3 张正是 TRIO：相似度最高的海边占 200px 大画幅，雪山、森林两张副图 120px 跟随，主次一眼可辨：

3.3 保存：三步流水线一次收口

savePoster 是三步异步流水线：组件截图 → 服务层编码落盘 → 状态回显。saving 闸门防重入，finally 复位：

  /** 保存海报：组件截图 → 编码 → 落盘 */
  private async savePoster(): Promise<void> {
    if (this.saving || this.resultList.length === 0) {
      return;
    }
    this.saving = true;
    this.savedPath = '';
    this.statusText = '正在生成海报文件…';
    try {
      // 组件截图：走 UIContext 的 ComponentSnapshot.get（componentSnapshot.get 已废弃）
      const pixelMap: image.PixelMap =
        await this.getUIContext().getComponentSnapshot().get('posterNode', { waitUntilRenderFinished: true });
      const path: string = await this.service.savePoster(pixelMap, this.queryText);
      this.savedPath = path;
      this.statusText = '海报已生成，保存到沙箱';
      this.toast('海报已保存');
    } catch (e) {
      const err = e as BusinessError;
      console.error(`savePoster failed, code: ${err.code}, message: ${err.message}`);
      this.statusText = '保存失败，请重试';
      this.toast('保存失败，请重试');
    } finally {
      this.saving = false;
    }
  }

两个 API 细节值得抄走：

• getComponentSnapshot().get(id) 而不是全局 componentSnapshot.get——后者 API 18 起已废弃，UIContext 版本是标准写法，和系列前作 Toast 走 getUIContext().getPromptAction() 同一逻辑：全局单例 API 一律让位给 UIContext 版；
• waitUntilRenderFinished: true——强制等所有渲染指令完成再截图。海报里是 4 张刚解码完的图片，不等渲染收尾可能截到半成品。官方文档也明说这个选项「应尽可能开启」。

---

四、工程结构

memory-collage/
├── entry/src/main/
│   ├── ets/
│   │   ├── pages/Index.ets               # 检索 + 五档布局渲染 + 保存流程
│   │   └── common/
│   │       ├── CollageService.ets         # 单例服务：检索 + 布局分派 + 编码落盘
│   │       └── DemoData.ets              # 12 张示例图：标签 + 主题 + rawfile 路径
│   └── resources/rawfile/demo/           # 12 张真实照片素材（旅程/拼搏/陪伴）

三层职责与系列前作同构，服务层多了一段「落盘」职责：

层	文件	职责	不知道的事
页面层	Index.ets	状态机、五档布局渲染、截图触发	不知道编码格式和落盘路径规则
服务层	CollageService.ets	检索 + pickLayout + savePoster	不知道 UI 有哪些布局渲染细节
数据层	DemoData.ets	素材定义（标签 + 主题）	不知道自己被谁消费

接口即防火墙依然成立：真机换 NPU 检索只改 search 内部，pickLayout 和 savePoster 与检索内核零耦合。

---

五、核心实现

5.1 落盘三步：截图 → 编码 → 写文件

savePoster 服务层实现是本篇的技术核心，三步各自有讲究：

  /**
   * 海报落盘：组件截图（PixelMap）→ ImagePacker JPEG 编码 → 沙箱 files 目录保存。
   * 返回保存的绝对路径，UI 层展示。
   */
  public async savePoster(pixelMap: image.PixelMap, query: string): Promise<string> {
    const context: common.Context = this.getContext();
    const dir: string = `${context.filesDir}/posters`;
    if (!fileIo.accessSync(dir)) {
      fileIo.mkdirSync(dir, true);
    }
    const stamp: string = this.formatStamp(new Date());
    const path: string = `${dir}/poster_${stamp}.jpg`;
    const packer: image.ImagePacker = image.createImagePacker();
    const opts: image.PackingOption = { format: 'image/jpeg', quality: 92 };
    const buf: ArrayBuffer = await packer.packing(pixelMap, opts);
    const file = fileIo.openSync(path, fileIo.OpenMode.READ_WRITE | fileIo.OpenMode.CREATE | fileIo.OpenMode.TRUNC);
    try {
      fileIo.writeSync(file.fd, buf);
    } finally {
      fileIo.closeSync(file);
      await packer.release();
    }
    hilog.info(DOMAIN, TAG, 'poster saved path=%{public}s bytes=%{public}d', path, buf.byteLength);
    return path;
  }

四个细节：

• filesDir/posters/ 子目录：海报不散落在 files 根目录，独立子目录方便后续做「海报列表」功能时一次 listFileSync 全取；
• 时间戳文件名 poster_20260925_180441.jpg：精确到秒，天然唯一、天然可排序，重名覆盖的风险归零；
• quality 92：JPEG 质量档位在 90~95 之间是肉眼无损和体积的甜点区，实测单图海报 134KB、四图宫格 274KB——发社交平台绰绰有余；
• finally 里双收口：文件句柄 closeSync + 编码器 release 成对释放。ImagePacker 不释放会泄漏底层编码资源，和系列前作「生命周期成对收口」同一条纪律。

5.2 组件截图的 id 约定

海报本体组件挂 .id('posterNode')——ComponentSnapshot.get 按组件 id 定位截图目标。id 挂在海报 Column 上而不是整页，截出来的就是纯海报：标题、拼贴、主题标签一应俱全，但不含搜索框和保存按钮。截图边界就是产品边界——用户要保存的是海报，不是屏幕。

5.3 布局渲染：@Builder 分派五档

collageBody 按 layout 分派到五个 @Builder，每档布局是纯声明式渲染，无任何命令式操作。以 QUAD 为例：

  /** 2×2 宫格 */
  @Builder
  quadBody() {
    Flex({ wrap: FlexWrap.Wrap }) {
      ForEach(this.resultList.slice(0, 4), (h: SearchHit) => {
        Image($rawfile(h.imagePath))
          .width('48.5%')
          .height(150)
          .objectFit(ImageFit.Cover)
          .borderRadius(12)
          .margin(3)
      }, (h: SearchHit) => h.imagePath)
    }
    .width('100%')
  }

搜「宠物」命中 4 张时走的就是这个 QUAD，slice(0, 4) 取猫/狗/兔子/鱼，FlexWrap.Wrap 自动换行成 2×2：

48.5% + margin 3 是算过的：两列各 48.5% 加左右 margin 恰好填满行宽，FlexWrap.Wrap 自动换行成 2×2。slice(0, 4) 是防御——QUAD 只取前 4 张，万一未来命中数和布局档位解耦（比如用户手动选布局），也不会渲染溢出。

5.4 海报头尾：检索词与主题标签

海报头是检索词 + 日期，尾是主题标签 + 布局说明。主题标签来自结果的 theme 字段去重：

  /** 结果的主题去重列表 */
  private themesOf(hits: SearchHit[]): string[] {
    const set: string[] = [];
    for (const h of hits) {
      const t: string = h.theme ?? '';
      if (t && !set.includes(t)) {
        set.push(t);
      }
    }
    return set;
  }

搜「宠物」4 张全是 companion 主题，海报尾一个「陪伴」标签；如果未来搜出跨主题的结果（比如「风景」命中旅行+自然两类），标签会并列展示——海报的元信息跟着数据走，不是写死的装饰。

---

六、真机运行指南

• 演示模式（默认）：点「载入回忆」载入 12 张内置素材，标签匹配引擎出结果，任何设备完整跑通载入→搜索→编排→落盘全流程；五个快捷词按命中数覆盖五档布局——「海边日落」1 张单图、「深夜加班」2 张双联、「风景」3 张一主两副、「宠物」4 张宫格、「和宠物的旅行」8 张主图马赛克；
• 真机模式：把 CollageService.search 内部替换为 textSearchImage 调用（与前作 RealTextImageSearchService 同款），布局与落盘部分零改动；
• 海报保存在应用沙箱 files/posters/ 目录，不申请任何存储权限——应用沙箱内读写不需要权限，这是 HarmonyOS 沙箱模型的红利；要导出到公共媒体库需走 photoAccessHelper 的安全写入（MediaAssetChangeRequest），那是下一篇的主题；
• 全程端侧、不联网、不上传；hilog 里 poster saved path=... bytes=... 可字节级确认落盘结果。

---

七、踩坑清单速查表

现象	原因	修法
componentSnapshot.get 报废弃用告警	全局版 API 18 起废弃	getUIContext().getComponentSnapshot().get(id)
截图内容缺最新一帧	渲染指令未收尾就截图	waitUntilRenderFinished: true
截图目标含搜索框等无关 UI	id 挂在整页容器上	id 挂海报 Column，截图边界即产品边界
保存的图片半张是空白	Image 组件解码未完成	截图前确保图片已渲染，waitUntilRenderFinished 兜底
重复保存文件互相覆盖	文件名固定	时间戳文件名 poster_yyyyMMdd_HHmmss.jpg
ImagePacker 用后卡顿	编码器未释放	finally 里 packer.release() 成对收口
保存按钮点击无反应	按钮在屏幕外（dump 只抓可视区）	滚动定位后再点，或布局压缩高度
hdc shell 看不到沙箱文件	应用沙箱对 shell 用户隔离	走 hilog 字节级确认，或应用内读回大小
枚举成员大小写笔误编译失败	MOSAIC vs Mosaic	枚举成员命名统一 PascalCase

---

八、总结

至此文搜图三部曲走完：一句话进、相似度排序的图片出（找到）→ 封存成时间胶囊（留住）→ 编排成海报落盘成文件（带走）。

• 检索内核三部曲同源，接口即防火墙，换 NPU 内核 UI 零改动；
• 布局是数据的函数，五档编排按命中数量自动分派，相似度最高的永远占最大画幅；
• 组件截图保证所见即所得，屏幕上渲染成什么样、落盘文件就是什么样；
• 截图→编码→写文件三步流水线，每步资源成对收口，时间戳文件名天然唯一；
• 全程零权限、零联网，海报落在应用沙箱，导出公共媒体库走安全写入是下一篇的方向。
