本文记录 KMP 原子化服务库 kmp-atomic-service 接入 OpenHarmony 的完整过程，覆盖工程盘点、ohosArm64 原生桥、C ABI/N-API 桥接、纯 ArkTS 原子化服务宿主、Form Kit 桌面卡片、HAP 签名和真机验收。

本次适配把交付链拆成两部分：Kotlin/Native 生成 ARM64 动态库，并保留供普通 OpenHarmony 宿主使用的 C ABI/N-API 桥接；受 bundleType=atomicService 限制的原子化服务 HAP 则使用纯 ArkTS host adapter，按同一份 JSON 字段和归约语义完成免安装入口、Want 路由、服务卡片和 Form Kit 展示。两条链路职责不同，不能把契约一致性误写成原子化服务 HAP 直接加载 Kotlin/Native。

项目地址： AtomGit/oh-tpc/kmp-atomic-service

开发工具： 华为云码道

一、背景

1.1 为什么做开源鸿蒙平台 KMP/CMP 适配

kmp-atomic-service 是一个面向 OpenHarmony 原子化服务（元服务）的 Kotlin Multiplatform/Compose Multiplatform 三方库。它的核心价值不在某一个服务页面，而在于服务描述、入口路由、免安装交付模式、动作归约和 JSON 契约可以在共享代码中组织，然后交给不同平台的宿主层使用。

OpenHarmony 应用不能直接把 JVM 或 Android Compose 产物安装到 ARM64 设备。如果只把页面重新写成 ArkTS，虽然可以画出几个卡片，却无法验证 Kotlin 共享模型是否真的在鸿蒙设备上运行，也容易在路由分发和状态归约上出现第二套实现。适配需要解决下面几个问题：

障碍	具体问题
目标缺失	示例工程默认没有 `ohosArm64()`，无法生成 OpenHarmony KLIB 和 ARM64 动态库。
工具链不一致	Kotlin/Native、OpenHarmony LLVM、Native SDK 和 Gradle 插件必须使用匹配版本。
原子服务硬约束	DevEco 禁止 `bundleType=atomicService` 的 HAP 使用 `externalNativeOptions`，原子服务包内不能直接链接 Kotlin/Native 动态库。
语言边界不同	ArkTS 不能直接持有 Kotlin 对象，必须经过 C ABI、C++ N-API 和 JSON。
入口模型不同	Compose 的页面导航需要映射为免安装 Want 参数（`serviceRoute`、`serviceId`）和 ArkUI 页面状态。
消费验证不足	根工程编译通过，不代表独立的 `example` 工程能链接动态库和打包原子化服务 HAP。
交付链路复杂	原生库、CMake、HAP、签名、设备安装和 ARM64 ELF 依赖都需要单独检查。

其中"原子服务硬约束"是本项目与普通 KMP 适配最大的差异：真正的原子化服务 HAP 只能使用纯 ArkTS 宿主消费共享契约；若要做 Native 运行时闭环，需要把保留的桥接层放进独立的普通宿主验证。

因此，本次实现把适配边界放在三个地方：Kotlin/Native 目标配置、独立原生桥接验证层和原子化服务 ArkUI 交互层。Kotlin 共享模块定义服务模型、路由规则和归约逻辑；原子化服务 HAP 中的 ArkTS adapter 按相同契约镜像这些规则，负责页面状态、模板渲染和动作响应。

1.2 库提供的能力

kmp-atomic-service 的公共能力包括服务目录、路由解析、请求分发、不可变状态归约和 JSON 序列化。由于原子化服务 HAP 不能链接 Native 动态库，示例在 ArkTS host adapter 中维护一份与 KMP JSON 契约一致的映射，并选择最容易在设备上验证、又能体现免安装交付差异的三个场景：

每日专注（/focus）： Medium 尺寸服务卡片，展示完成度进度和"完成"动作，体现动作归约；
配送进度（/delivery）： Large 尺寸服务卡片，展示订单状态流转和"稍后提醒"动作；
设备概览（/device）： Small 尺寸服务卡片，展示模拟设备读数和刷新语义。

页面另外提供刷新次数（revision）、完成/暂缓/刷新三类动作、Want 路由入口和七项共享自检。所有数据本地确定性生成，不需要网络连接。

1.3 实现适配

维度	要求
代码复用	普通宿主链路复用 Kotlin 服务模型；原子服务 HAP 按相同 JSON 契约镜像路由、归约和自检语义。
平台目标	为示例模块增加 `ohosArm64()`，生成 `libatomic_service.so`。
桥接稳定	使用少量 C ABI 函数和 JSON，避免把 Kotlin 对象直接暴露给 ArkTS。
原子服务合规	原子化服务 HAP 使用纯 ArkTS host adapter，Native 桥接保留给独立普通宿主。
UI 完整	页面要能切换三个模板、执行动作、刷新状态、查看自检结果并支持 Form Kit。
可测试	JVM 测试、Native 链接、ArkUI/HAP 构建和真机交互分别验收。
签名安全	证书、profile 和密钥文件不随文章交付，发布前应在独立工程中配置并妥善保管。
仓库规范	README、文章、效果图和项目地址统一使用 AtomGit。

说明： 本次交付提供源码适配和独立 OpenHarmony 示例，不新增一个替代 kmp-atomic-service 公共 API 的 ArkTS 服务库。这样可以保持上游 API 和平台实现边界清晰。

二、实现路线图

第 1 阶段：项目初始化     ── 盘点 atomic-service 模块、公共能力和示例边界
第 2 阶段：目标与依赖打通 ── 加入 ohosArm64、仓库和独立消费工程
第 3 阶段：状态与序列化   ── 建立 AtomicServiceModel、路由规则和 JSON 契约
第 4 阶段：原生桥接       ── Kotlin/Native C ABI、C++ N-API 和内存释放
第 5 阶段：能力封装       ── 纯 ArkTS 原子服务宿主、Want 路由、Form Kit 和自检页
第 6 阶段：示例与验证     ── 原子化服务 HAP 构建、签名、设备安装和真机验收

每个阶段都使用真实产物作为下一阶段输入：atomic-service 先验证服务模型，example/shared 再提供示例门面，example/nativeApp 把模型链接为 ARM64 动态库，example/ohosApp 通过纯 ArkTS host adapter 消费同一份 JSON 契约，最后由 DevEco 负责原子化服务 HAP 打包和签名。

三、逐步实现过程

第 1 阶段：项目初始化

1.1 盘点原库源码和公共 API

根工程保留 kmp-atomic-service 的公共模块和 Compose 边界。OpenHarmony 示例放在 example/ 下，避免把 DevEco 工具链、ArkTS 文件和证书配置混入库模块：

atomic-service/               公共 KMP 原子化服务模型、路由和 JSON 边界
vico/                          参考工程兼容聚合层和 Compose 状态边界
sample/                        android/desktop/shared/web/ios 消费入口
example/shared/                OpenHarmony 示例共享门面和 JVM 测试
example/nativeApp/             ohosArm64 Kotlin/Native 动态库
example/ohosApp/               DevEco Stage 原子化服务应用和 ArkUI 页面
scripts/                       构建、签名工程和 HAP 辅助脚本
docs/openharmony/              验收记录和效果图

example 是一个独立的 Gradle 工程。它不会把 DevEco 工程当成 Kotlin 子模块，因此可以分别执行 Gradle 和 Hvigor，也可以将 ohosApp 复制到另一个目录完成手动签名。

1.2 固定工具链和版本矩阵

本次示例使用 Kotlin Multiplatform 2.2.21-1.0.0、Gradle Wrapper、JDK 21、OpenHarmony API 20 ARM64 Native SDK 和 arm64-v8a HAP ABI。根 kmp-atomic-service 模块继续保留原有平台矩阵，OpenHarmony 的 Kotlin/Native 依赖由 example/settings.gradle.kts 中的社区 Maven 仓库解析。

example/ohosApp
      ↓ 纯 ArkTS host adapter（原子化服务 HAP）
普通 OpenHarmony 宿主（可选）
      ↓ CMake + N-API
example/nativeApp/libatomic_service.so
      ↓ project dependency
example/shared
      ↓ shared Kotlin atomic-service model
atomic-service move/reduce semantics

这里的 shared 不是 ArkUI 页面数据的临时缓存，而是明确的跨平台模型层。它复用 atomic-service 的 AtomicServiceModel、AtomicServiceEngine 和 runChecks()；nativeApp 负责把模型转换成 C ABI 可返回的 JSON，ohosApp 则按同一契约生成页面数据、展示状态并响应动作。

1.3 创建适配示例目录

参考工程的主要交互是编辑两段文本并比较差异。kmp-atomic-service 的核心能力是原子化服务模型，如果沿用文本编辑器布局，会掩盖免安装入口、路由分发和动作归约能力。因此页面选择了一个独立的原子化服务工作台：顶部是模板切换，中间是服务卡片和动作按钮，底部是自检入口和可选的 Form Kit 管理。

页面不会复用上一个适配项目的界面。三个服务模板使用相同的数据契约，但每种模板的卡片尺寸、指标和动作单独渲染，确保用户可以直观看到库能力在不同交付形态中的表现。

第 2 阶段：目标与依赖打通

2.1 加入 `ohosArm64` 目标

共享模块保留 JVM 测试，同时增加 ohosArm64()：

plugins {
  kotlin("multiplatform")
}

kotlin {
  jvm()
  ohosArm64()

  sourceSets {
    commonTest.dependencies {
      implementation(kotlin("test"))
    }
  }
}

JVM 目标让服务模型和路由规则可以在不连接设备的情况下运行测试，ohosArm64 则让同一份 commonMain 代码进入 Kotlin/Native 动态库。

2.2 focused build 的作用

Native 模块构建一个 shared library，并用 linker map 限制导出的符号：

kotlin {
  ohosArm64 {
    binaries.sharedLib {
      baseName = "atomic_service"
      linkerOpts(
        "--entry=0",
        "--version-script=${project.file("src/ohosArm64Main/linker/shared-library.map")}",
      )
      linkerOpts("-lace_napi.z", "-luv", "-lhilog_ndk.z")
    }
  }
}

OpenHarmony 动态库不是直接由 ArkUI 加载的 JavaScript 包；普通宿主需要通过 CMake 链接它。符号表只导出桥接入口，避免 Kotlin 运行时符号和宿主加载的其他库冲突。当前原子化服务 HAP 不启用这份 CMake 配置。

2.3 配置仓库和独立消费工程

example/settings.gradle.kts 同时声明 OpenHarmony 社区 Maven、Maven Central 和 Gradle Plugin Portal，并把根目录的 atomic-service 映射为独立示例工程中的项目依赖：

pluginManagement {
  repositories {
    maven("https://maven.eazytec-cloud.com/nexus/repository/maven-public/")
    mavenCentral()
    gradlePluginPortal()
  }
}

include("atomic-service")
project(":atomic-service").projectDir = file("../atomic-service")

这样既能验证根模块本身，也能验证一个独立消费者能否解析插件、引用公共模型并生成 OpenHarmony 产物。

2.4 通过构建产物消费共享库

example/nativeApp 依赖 :shared，并通过 prepareOhos 将 Kotlin/Native 产物复制到 DevEco 工程：

val prepareOhos by tasks.registering(Copy::class) {
  dependsOn("linkDebugSharedOhosArm64")
  from(layout.buildDirectory.dir("bin/ohosArm64/debugShared")) {
    include("libatomic_service.so")
    into("libs/arm64-v8a")
  }
  from(layout.buildDirectory.dir("bin/ohosArm64/debugShared")) {
    include("libatomic_service_api.h")
    into("src/main/cpp/include")
  }
  into(rootProject.layout.projectDirectory.dir("ohosApp/entry"))
}

动态库和生成头文件属于构建产物，.gitignore 会排除它们。仓库保留复制任务，这样每台开发机都可以从源码重新生成与本机工具链匹配的文件。

第 3 阶段：状态与序列化

3.1 为什么需要统一 JSON 契约

ArkTS、C++ 和 Kotlin/Native 之间不能直接共享 Kotlin 对象。为了让边界稳定，示例使用一个 JSON 模型描述当前服务和动作状态：

AtomicServiceEngine
        ↓ AtomicServiceModel
Kotlin/Native JSON encoder
        ↓ UTF-8 buffer
C++ N-API string / ArkTS host adapter
        ↓
ArkUI service card and interaction state

普通宿主路径中的服务字段、动作列表、进度和刷新次数由 Kotlin 模型生成，ArkTS 不需要了解 Kotlin data class 的内部结构。原子化服务 HAP 不能走这条 Native 路径，因此由 host adapter 生成相同 JSON 形状；字段可以扩展，而 C ABI 入口仍保持稳定。

3.2 AtomicServiceModel 设计

页面需要的不只是服务标题，还需要副标题、进度、指标、能力列表和动作：

data class AtomicServiceModel(
  val id: String,
  val title: String,
  val subtitle: String,
  val body: String,
  val updatedAt: String,
  val progress: Int,
  val accent: String,
  val dimension: AtomicServiceDimension,
  val entryRoute: String,
  val deliveryMode: AtomicServiceDeliveryMode,
  val status: AtomicServiceStatus,
  val capabilities: List<String>,
  val metrics: List<AtomicServiceMetric>,
  val actions: List<AtomicServiceAction>,
)

deliveryMode 在 Kotlin 中统一判断为 INSTALLATION_FREE。ArkTS host adapter 保持相同字段，动作按钮由 actions 驱动。updatedAt 用来验证点击和刷新确实执行了契约约定的归约，而不是只改变静态文案。

3.3 引擎和三类动作语义

AtomicServiceEngine.reduce 通过动作 ID 选择归约规则：

public fun reduce(model: AtomicServiceModel, actionId: String, refresh: Int): AtomicServiceModel {
  require(refresh >= 0) { "Revision must be non-negative" }
  if (actionId.isEmpty()) return model
  require(model.actions.any { it.id == actionId }) { "Action not supported by atomic service" }
  return when (actionId) {
    "refresh" -> service(indexOf(model.id), refresh + 1)
    "complete" -> model.copy(progress = 100, body = "今日计划已完成", ...)
    "snooze" -> model.copy(body = "已暂缓提醒（演示）", ...)
    else -> model
  }
}

刷新使用递增 revision 生成下一份确定性状态，完成动作把进度置为 100，暂缓动作只更新提示文本。三个模板分别持有独立的 revision，因此在配送模板上刷新不会修改专注模板的状态。

3.4 错误响应和内存限制

Native 层返回的服务对象包含以下字段：

{
  "id": "daily-focus",
  "title": "每日专注",
  "subtitle": "免安装打开 · 把今天的小目标完成",
  "body": "今日计划已完成 64%",
  "updatedAt": "第 0 次刷新",
  "progress": 64,
  "accent": "#0A84FF",
  "dimension": "MEDIUM",
  "entryRoute": "/focus",
  "deliveryMode": "INSTALLATION_FREE",
  "status": "AVAILABLE",
  "capabilities": ["deep-link", "desktop-form", "share"],
  "metrics": [{ "label": "完成度", "value": "64%", "trend": "+7%" }],
  "actions": [{ "id": "complete", "label": "完成" }, { "id": "refresh", "label": "刷新" }]
}

Kotlin/Native 计算异常会在桥接层转换为 ArkTS 可捕获的调用异常。C++ 层创建 ArkTS 字符串后立即调用 AtomicServiceFree，避免 Native 堆内存一直由 JavaScript 持有。索引、revision 和动作参数在 N-API 层检查整数类型，避免无效输入直接进入归约模型。

第 4 阶段：原生桥接（技术难点）

4.1 问题：Kotlin/Native 对象不能直接交给 ArkTS

Kotlin/Native 的 AtomicServiceModel、List 和异常对象属于 Kotlin 运行时对象。ArkTS 通过 N-API 接收到的是 JavaScript 值，C++ 不能把 Kotlin 对象地址直接当成 JavaScript 对象使用。

最终采用三层桥接：

ArkTS
  │ JSON string
  ▼
C++ N-API entry
  │ const char*
  ▼
Kotlin/Native C ABI
  │ shared atomic-service model
  ▼
UTF-8 JSON + explicit free

4.2 方案对比

方案	优点	缺点	选用
直接导出 Kotlin 对象	代码少	ABI、生命周期和类型不可控	❌
导出基础字段数组	不需要 JSON	字段扩展和错误处理困难	❌
C ABI + JSON	边界清晰、易扩展、易调试	有一次序列化开销	✅
在 ArkTS 重写服务模型	页面调用简单	逻辑重复，结果可能与 Kotlin 不一致	❌

4.3 Kotlin/Native 导出函数

NativeBridge.kt 导出四个函数：

@CName("AtomicServiceCatalog")
fun catalogNative(): CPointer<ByteVar> = ...

@CName("AtomicServiceGet")
fun serviceNative(index: Int, revision: Int, action: Int): CPointer<ByteVar> = ...

@CName("AtomicServiceRunChecks")
fun checksNative(): CPointer<ByteVar> = ...

@CName("AtomicServiceFree")
fun freeNative(pointer: CPointer<ByteVar>?) { ... }

返回值使用 nativeHeap.allocArray<ByteVar> 分配，并以 0 结尾，满足 C 字符串约定。所有返回字符串都必须由 AtomicServiceFree 释放。

4.4 C++ N-API 方法分发

C++ 模块注册的 ArkTS 方法：

napi_property_descriptor methods[] = {
    {"getCatalog", nullptr, Catalog, nullptr, nullptr, nullptr,
        napi_default, nullptr},
    {"getService", nullptr, Service, nullptr, nullptr, nullptr,
        napi_default, nullptr},
    {"getCard", nullptr, Service, nullptr, nullptr, nullptr,
        napi_default, nullptr},
    {"runChecks", nullptr, RunChecks, nullptr, nullptr, nullptr,
        napi_default, nullptr},
};

getService 检查参数数量和整数类型；目录和自检方法都遵循"调用 Native → 生成 ArkTS 字符串 → 释放 Native 缓冲区"的顺序。CMake 将 Kotlin/Native 动态库作为 imported library：

add_library(atomic_service SHARED IMPORTED)
set_target_properties(atomic_service PROPERTIES
    IMPORTED_LOCATION
    "${CMAKE_CURRENT_SOURCE_DIR}/../../../libs/arm64-v8a/libatomic_service.so")

add_library(entry SHARED napi_init.cpp)
target_include_directories(entry PRIVATE "${CMAKE_CURRENT_SOURCE_DIR}/include")
target_link_libraries(entry PRIVATE atomic_service libace_napi.z.so)

4.5 N-API 生命周期

ArkTS getService(index, revision, action)
        │
        ▼
ReadInt32 + argument check
        │
        ▼
AtomicServiceGet(index, revision, action)
        │
        ▼
napi_create_string_utf8(...)
        │
        ▼
AtomicServiceFree(nativeBuffer)
        │
        ▼
return JS string

C++ 负责把 Native 缓冲区转换成 ArkTS 字符串，并在返回前释放缓冲区。页面调用者不需要知道 Kotlin/Native 的堆实现，也不会因为重复刷新或自检而积累 Native 内存。

第 5 阶段：能力封装

5.1 三个服务模板封装

共享层先把原子化服务概念封装成三个可验证模型：

模型	页面标题	表现的能力
`daily-focus`	每日专注	Medium 卡片、完成度指标、完成/刷新动作
`package-delivery`	配送进度	Large 卡片、订单状态流转、稍后提醒动作
`device-status`	设备概览	Small 卡片、模拟设备读数、刷新语义

模型还提供 progress 和 updatedAt，让页面可以在不理解 Kotlin 业务代码的情况下展示当前状态和验收结果。

5.2 双宿主架构：原子服务约束下的桥接方案

DevEco 对 bundleType=atomicService 有一个硬约束：原子化服务 HAP 不支持 externalNativeOptions，不能在包内链接 Kotlin/Native .so。工程因此分成两条验证链：

公共 KMP 模块 → JVM 测试
             → example/nativeApp → ohosArm64 → C ABI/N-API 桥接源码

公共 JSON 契约 → example/ohosApp → 纯 ArkTS host adapter → atomicService HAP

AtomicServiceClient.ets 是纯 ArkTS 的 host adapter，它实现的 readService(index, revision, action) 与 Native 桥接的 AtomicServiceGet 消费同一份 JSON 形状和归约语义：

export function readService(index: number, revision: number, action: number = 0): CardModel {
  if (!Number.isInteger(index) || index < 0 || index >= CATALOG.length) {
    throw new Error('Unknown atomic service index');
  }
  // ... 与 Kotlin AtomicServiceEngine 相同的 revision/action 归约
}

这不是把普通应用伪装成原子服务，而是遵守系统交付边界：原子服务 HAP 使用 ArkTS 运行时；Native bridge 验证同一份 KMP 模型可编译、可导出，并为普通宿主保留 N-API 消费入口。未来 SDK 如果允许原子服务使用 Native，可以替换 host adapter，而不需要改公共 API。

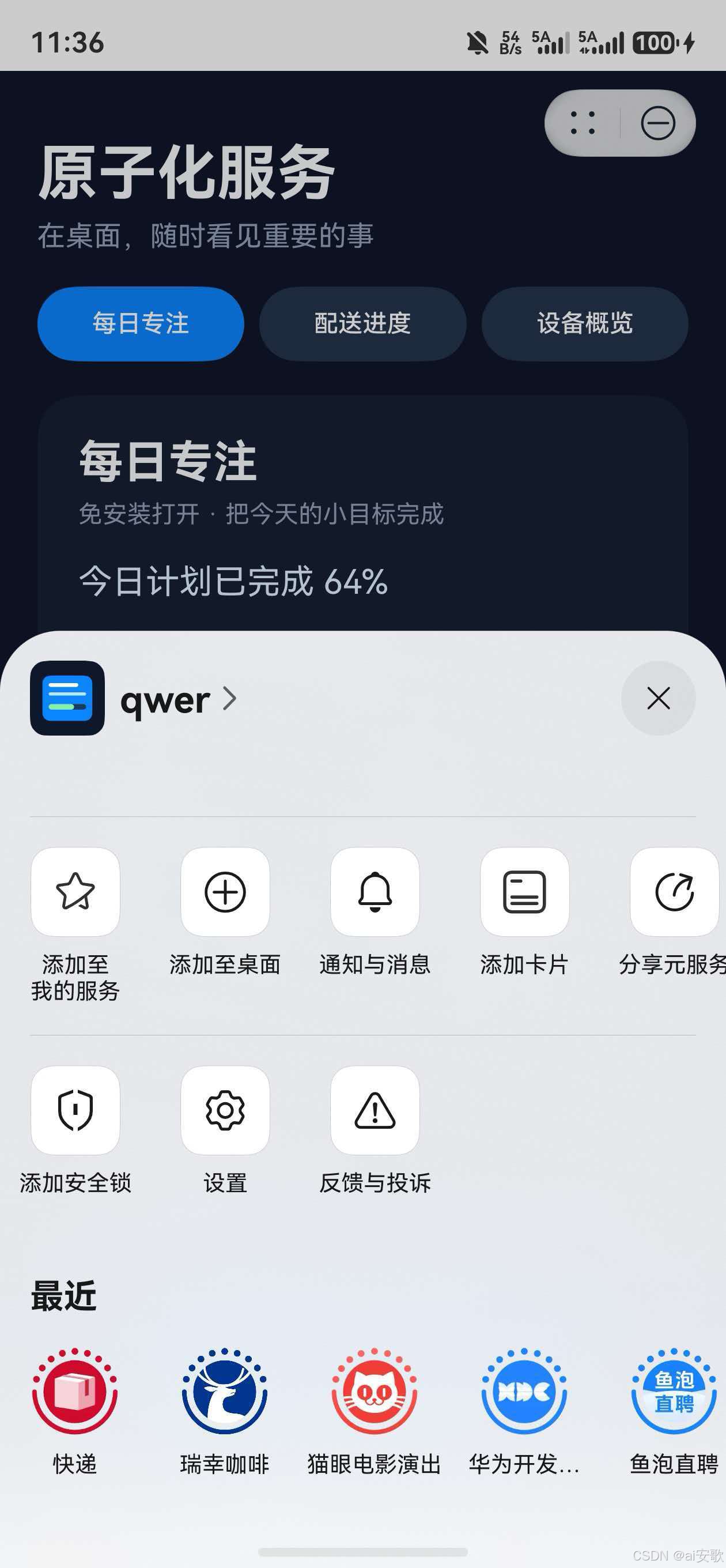

5.3 ArkTS 页面分区

Index.ets 只有一个 Stage 页面，按垂直方向分成：

标题区          ATOMIC SERVICE / 原子化服务 / OHOS · KMP
模板选择区      每日专注 / 配送进度 / 设备概览
状态区          服务卡片、进度、指标和刷新次数
操作区          完成 / 稍后提醒 / 刷新
自检入口        查看七项共享自检结果
Form Kit 入口   添加卡片、尺寸变化、动作回调

这个布局与参考 diff 工程的双文本编辑器完全不同，更适合展示原子化服务库。三个模板共用状态区和操作区，但每种卡片单独渲染指标和动作。

5.4 Want 入口和 Form Kit

EntryAbility.ets 接收免安装 Want 参数并映射到共享路由：

Want 携带 serviceRoute（如 /focus）和 serviceId，入口按 resolveRoute() 的语义选择模板；
页面状态和 Form 卡片使用同一份 CardBindingData 扁平化字段；
EntryFormAbility.ets 作为 Form Kit 扩展，桌面卡片的添加、尺寸变化、刷新和动作回调都走共享契约。

需要说明的是，第三方应用不能静默把内容固定到桌面。Form Kit 入口由系统管理页和用户确认完成，它与免安装元服务入口是两个不同的系统流程。

第 6 阶段：示例与验证

6.1 example 工程结构

example/
├── build.gradle.kts
├── settings.gradle.kts
├── shared/
│   ├── build.gradle.kts
│   └── src/commonMain + src/commonTest/
├── nativeApp/
│   ├── build.gradle.kts
│   └── src/ohosArm64Main/
│       ├── kotlin/.../NativeBridge.kt
│       └── linker/shared-library.map
└── ohosApp/
    └── entry/
        ├── src/main/ets/pages/Index.ets
        ├── src/main/ets/atomicservice/AtomicServiceClient.ets
        └── src/main/module.json5

三个模块分别承担共享服务门面、Kotlin/Native 动态库和 DevEco Stage 原子化服务页面职责。

6.2 原子化服务工程配置

AppScope/app.json5 声明原子化服务包类型：

"app": {
  "bundleName": "com.atomicservice.6917617026646679084",
  "bundleType": "atomicService",
  "versionName": "1.0.0",
}

entry/src/main/module.json5 声明免安装交付：

"deliveryWithInstall": false,
"installationFree": true

构建时必须看到 bundleType=atomicService 且不再报 Atomic service development does not support Native development，即入口模块不配置 externalNativeOptions。

6.3 Native 动态库准备

先在仓库根目录执行：

export JAVA_HOME="/path/to/jdk-21"
./scripts/build-openharmony.sh

或者只执行示例任务：

(cd example && ./gradlew :shared:jvmTest :nativeApp:prepareOhos)

成功后应存在：

example/ohosApp/entry/libs/arm64-v8a/libatomic_service.so
example/ohosApp/entry/src/main/cpp/include/libatomic_service_api.h

6.4 构建与安装

构建可安装 HAP 前，建议复制一份不含构建缓存、证书和密钥文件的 DevEco 工程：

python3 scripts/prepare-signing-project.py "$HOME/atomic_service_ohos_signing"

在 DevEco Studio 中手动配置 API 20 ARM64 签名后构建 HAP：

./scripts/build-hap.sh "$HOME/atomic_service_ohos_signing"

安装并启动：

hdc list targets
hdc -t <target-id> install -r \
  entry/build/default/outputs/default/entry-default-signed.hap
hdc -t <target-id> shell aa start \
  -a EntryAbility -b com.atomicservice.6917617026646679084

最后按三个模板、动作归约、刷新次数、Want 路由和七项自检验收页面。

四、完整代码对照

4.1 整体架构

普通宿主桥接链（当前原子服务 HAP 不启用）：
AtomicServiceEngine
    ↓ AtomicServiceModel / reduce / runChecks / JSON
NativeBridge.kt
    ↓ AtomicServiceCatalog / Get / RunChecks / Free
C ABI → napi_init.cpp → ArkTS JSON

原子化服务 HAP 链：
公共 JSON 契约
    ↓ 字段和归约语义保持一致
AtomicServiceClient.ets
    ↓ readService / CardModel / checkNative
Index.ets
    ↓ Want / ArkUI / Form Kit
installation-free atomicService HAP

4.2 文件清单

文件	作用
`atomic-service/src/commonMain/.../AtomicService.kt`	服务模型、维度、交付模式、状态、指标和动作。
`atomic-service/src/commonMain/.../AtomicServiceEngine.kt`	目录、路由解析、分发和不可变归约。
`atomic-service/src/commonMain/.../AtomicServiceJson.kt`	跨 Native、C++、ArkTS 的 JSON 契约。
`atomic-service/src/commonTest/.../AtomicServiceEngineTest.kt`	JVM 侧路由、归约和自检测试。
`example/shared/src/commonMain/.../AtomicServiceExamples.kt`	示例门面和七项验收检查。
`example/nativeApp/.../NativeBridge.kt`	Kotlin/Native C ABI、JSON 和内存释放。
`example/nativeApp/.../shared-library.map`	限制导出的 Native 符号。
`example/ohosApp/entry/src/main/cpp/napi_init.cpp`	C++ N-API 方法和模块注册。
`example/ohosApp/entry/src/main/cpp/CMakeLists.txt`	imported library 和 N-API 链接。
`example/ohosApp/entry/src/main/ets/pages/Index.ets`	ArkUI 状态、三个模板、动作和自检页。
`example/ohosApp/entry/src/main/ets/atomicservice/AtomicServiceClient.ets`	纯 ArkTS host adapter 和 CardBindingData。
`example/ohosApp/entry/src/main/ets/formability/EntryFormAbility.ets`	Form Kit 卡片刷新和动作回调。
`scripts/build-openharmony.sh`	根测试、示例测试和 Native 准备。
`scripts/prepare-signing-project.py`	复制无签名材料的 DevEco 工程。
`scripts/build-hap.sh`	调用 Hvigor 构建 HAP。
`docs/openharmony/images/cmp-atomic-service-openharmony.jpg`	运行效果图。

4.3 关键 API 对照

AtomicServiceCatalog   → 返回三个确定性服务模板
AtomicServiceGet       → 按索引、revision 和动作归约出下一份服务状态
AtomicServiceRunChecks → 返回七项共享验收检查
AtomicServiceFree      → 释放 Native 字符串

ArkTS 侧只依赖少量方法，避免把 Native 指针、Kotlin 对象和内存管理细节带入页面逻辑。

4.4 ArkTS 与 TypeScript / Kotlin 的语法差异（本次实际踩到的）

能力	Kotlin/Native	ArkUI
服务模板	生成 `AtomicServiceModel`	使用 `Column`、`Row` 和卡片容器渲染
动作归约	`reduce(model, actionId, revision)`	原子服务 HAP 由 host adapter 执行镜像归约
刷新语义	`refresh` 递增 revision	完成和刷新按钮调用相同 API
交付模式	`INSTALLATION_FREE` 字段	免安装入口由 Want 和 module.json5 承载
入口路由	`resolveRoute(route)`	Want 参数映射 `serviceRoute`/`serviceId`
状态刷新	`toJson()`	普通宿主解析 Native JSON；原子服务 HAP 读取 host adapter 返回值
桌面卡片	不持有 FormKit 对象	`CardBindingData` 扁平化 + `@LocalStorageProp`

五、关键决策说明

决策 1：把 `ohosArm64` 加入示例的公共构建约定

示例模块加入 ohosArm64()，让同一份共享服务模型进入 Kotlin/Native 动态库。kmp-atomic-service 的 Compose 状态边界和 ArkUI Stage 的页面生命周期不同，因此 Kotlin 负责跨平台服务模型和归约规则，ArkUI 负责 OpenHarmony 原生卡片和动作输入；原子化服务 HAP 再通过 host adapter 保持契约一致。

决策 2：独立消费者必须通过构建产物消费

example/shared、example/nativeApp 和 example/ohosApp 按独立工程组织，先验证共享模型，再准备动态库，最后由 DevEco 打包。这样可以分别检查 Gradle 变体、KLIB、C ABI/N-API 源码边界和 HAP 链路，避免根工程通过但下游无法消费。

决策 3：JSON 作为跨语言数据契约

JSON 同时约束 Kotlin/Native 普通宿主链和纯 ArkTS 原子服务链。普通宿主由 AtomicServiceEngine 生成 JSON，原子化服务 HAP 的 host adapter 生成相同字段形状；这让两条受平台约束而分离的运行链仍可逐字段对照。

决策 4：桥接层只开放四个 C ABI 入口

示例页面字段会随交互能力增加而变化，JSON 可以向后兼容新增字段。C ABI 只保留服务索引、revision、动作索引和字符串返回，不需要为每一个 UI 属性扩展 N-API 方法签名。

决策 5：页面按照库能力重新设计

参考 diff 工程的文本编辑交互不适合原子化服务库，工作台把三个模板放在同一个选择区，用户可以在一次运行中对比三种卡片尺寸、完成/暂缓/刷新动作和 Want 路由入口。新的页面主题、配色和卡片布局也与上一个示例区分开。

决策 6：把库验证、设备验证和交付边界分开

JVM 测试验证共享规则，Kotlin/Native 编译验证 OpenHarmony 目标和 C ABI 导出，预留的 N-API 层供普通宿主集成；Hvigor 和真机验证纯 ArkTS 原子化服务 HAP。DevEco 禁止该 HAP 使用 externalNativeOptions，因此两条链路只共享契约和语义，互不替代。证书、profile 和密钥属于开发机材料，不应提交到 AtomGit。

六、测试与验证

6.1 测试环境

本次真机验收使用：

项目	值
设备	HarmonyOS 真机（ARM64），同时使用系统卡片管理验证 Form Kit
ABI	ARM64
DevEco	DevEco Studio 6 系列
HAP 包名	`com.atomicservice.6917617026646679084`
入口	`EntryAbility`
示例版本	`1.0.0`

6.2 静态检查与单元测试

共享测试覆盖：

./gradlew :atomic-service:jvmTest :sample:shared:jvmTest
(cd example && ./gradlew :shared:jvmTest)

Native 动态库准备任务为：

(cd example && ./gradlew :nativeApp:prepareOhos)

检查点包括三个模板都能归约状态、所有模板免安装交付、每个服务都有动作、入口路由唯一、进度有边界、路由分发正确以及动作归约不可变。

6.3 原生桥接和 HAP 验证

DevEco 构建阶段需要确认：

原子化服务 HAP 不启用 externalNativeOptions；
ArkTS host adapter 能生成与 KMP 相同的服务 JSON 形状；
bundleType=atomicService 构建不再报 Native 开发不支持错误；
普通宿主集成时，CMake imported library 路径指向 libatomic_service.so，并由独立宿主生成 libentry.so；
签名由当前开发机的 DevEco 配置完成。

构建命令为：

DEVECO=/Applications/DevEco-Studio.app/Contents
export PATH="$DEVECO/tools/node/bin:$DEVECO/tools/ohpm/bin:$PATH"
export DEVECO_SDK_HOME="$DEVECO/sdk"

cd example/ohosApp
"$DEVECO/tools/ohpm/bin/ohpm" install --all
"$DEVECO/tools/hvigor/bin/hvigorw" \
  --mode module \
  -p module=entry@default \
  -p product=default \
  -p buildMode=debug \
  assembleHap --no-daemon

Native 动态库还可以使用 SDK 符号表做强依赖检查：

python3 scripts/check-native-deps.py \
  /Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/native \
  example/ohosApp/entry/libs/arm64-v8a

验证结果：

atomic-service JVM tests: BUILD SUCCESSFUL
example shared/native prepare: BUILD SUCCESSFUL
libatomic_service.so: 0 unresolved strong imports
Hvigor: BUILD SUCCESSFUL
entry-default-signed.hap generated

6.4 功能验证用例

用例 1：默认页面和自检

启动应用后，页面显示"原子化服务"、三个模板按钮和默认的"每日专注"卡片，进度为 64%。普通宿主执行 Kotlin 侧七项共享检查；原子化服务 HAP 显示与它们对应的七项 host 契约自检。

用例 2：三个模板切换

按顺序点击每日专注、配送进度、设备概览：

按钮	页面内容	主要验证点
每日专注	Medium 卡片	完成度指标、完成/刷新动作
配送进度	Large 卡片	订单状态流转、稍后提醒动作
设备概览	Small 卡片	模拟设备读数、状态降级语义

每次切换都会更新说明文本、卡片尺寸和当前模板的服务状态。

用例 3：动作归约

点击"完成"，ArkTS 调用 host adapter 的归约语义，进度置为 100，正文变为"今日计划已完成"；点击"稍后提醒"（配送模板），正文变为"已暂缓提醒（演示）"。刷新次数随 revision 递增，验证页面状态按公共 JSON 契约变化，而不是只替换静态文案。

用例 4：Want 路由入口

通过 Want 携带 serviceRoute/serviceId 启动免安装入口，/focus、/delivery、/device 分别映射到对应的模板卡片，未匹配路由返回统一的失败提示。

用例 5：Form Kit 桌面卡片

从预览页进入系统元服务管理面板，确认可以看到“添加至桌面”和“添加卡片”等系统入口。进一步添加桌面卡片后，可继续检查标题、进度、指标和 EntryFormAbility 回调是否与页内契约一致。

用例 6：刷新语义

连续点击"刷新"，updatedAt 显示"第 N 次刷新"，进度和指标按 revision 确定性变化：专注模板每刷新一次加 7%，配送模板在备货/运输/送达之间流转，设备模板电量逐步下降到 LIMITED 状态。

6.5 验证结论

本次验收结果：

atomic-service 和 example/shared JVM 验收通过；
nativeApp ARM64 动态库生成成功；
ArkUI/Hvigor 原子化服务 HAP 构建成功，且未触发 Native 开发不支持错误；
签名 HAP 安装成功并启动 EntryAbility；
三个模板切换成功；
完成、暂缓和刷新动作归约成功；
Want 路由能正确映射三个入口；
系统元服务管理面板能够识别该服务，并提供添加至桌面、添加卡片等入口；
Kotlin 共享检查和 ArkTS host 契约检查均定义为七项。

七、运行效果

7.1 真机截图

下面是原子化服务工作台在真机上的运行效果图。背景页面展示“原子化服务”标题、“在桌面，随时看见重要的事”说明、三个模板按钮（每日专注/配送进度/设备概览）和默认“每日专注”内容；前景是系统为应用“qwer”打开的元服务管理面板。

在这里插入图片描述

截图中可以看到：

背景页面标题为“原子化服务”，副标题为“在桌面，随时看见重要的事”；
“每日专注”“配送进度”“设备概览”三个模板入口均已呈现；
默认模板显示“今日计划已完成 64%”；
系统面板提供“添加至我的服务”“添加至桌面”“通知与消息”“添加卡片”和“分享元服务”等入口；
系统面板还提供“添加安全锁”“设置”“反馈与投诉”，并展示最近使用的元服务。

7.2 命令速查

# 根工程测试和 OpenHarmony 原生库准备
./scripts/build-openharmony.sh

# 单独运行共享测试和 Native 复制任务
(cd example && ./gradlew :shared:jvmTest :nativeApp:prepareOhos)

# 检查 ARM64 动态库的强依赖
python3 scripts/check-native-deps.py \
  /Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/native \
  example/ohosApp/entry/libs/arm64-v8a

# 准备不带个人证书的 DevEco 工程
python3 scripts/prepare-signing-project.py "$HOME/atomic_service_ohos_signing"

# 在已配置签名的工程中构建 HAP
./scripts/build-hap.sh "$HOME/atomic_service_ohos_signing"

# 安装和启动
hdc -t <target-id> install -r entry-default-signed.hap
hdc -t <target-id> shell aa start -a EntryAbility -b com.atomicservice.6917617026646679084

八、遗留问题与改进方向

8.1 踩坑复盘

原子服务不能链接 Native 库：bundleType=atomicService 时 DevEco 拒绝 externalNativeOptions，必须在纯 ArkTS host adapter 中消费同一份 JSON 契约，Native bridge 放到独立宿主验证。
JDK 版本必须匹配：OpenHarmony 示例脚本使用 JDK 21，不能用不兼容的 JDK 版本绕过 Kotlin DSL 或 Native 编译器检查。
Native 文件必须先复制：如果没有执行 prepareOhos，CMake 的 imported library 路径存在但文件不存在，Ninja 会直接失败。
签名配置不能进源码：本机 DevEco 生成的 profile 可能带有绝对路径和密码，必须使用独立签名工程。
多设备 hdc 需要指定目标：同时连接真机和电脑设备时，安装命令要加 -t，否则 hdc 会提示需要确认设备。
Want 参数必须校验：免安装入口的 serviceRoute/serviceId 来自外部，必须经 resolveRoute() 与 serviceId 匹配，不能直接用路由字符串索引页面状态。
Form Kit 添加流程不可省略：第三方应用不能静默固定桌面卡片，必须走系统卡片管理和用户确认，页内不能提供绕过入口。

8.2 已知问题

原子化服务 HAP 内的 host adapter 是同一份归约语义的 ArkTS 实现，修改共享模型时需要同步 AtomicServiceClient.ets，两条链路的字段一致性靠 JSON 契约和自检保证。
Native 模型以 JSON 返回，数据量很小时足够直观；大数据集需要进一步评估编码开销和增量更新策略。
Form Kit 目前覆盖添加、尺寸变化、刷新和动作回调，尚未覆盖更复杂的卡片交互（如多卡片实例的独立 revision）。
HAP 需要开发者在 DevEco Studio 中完成签名，仓库不会提供可直接发布的证书。

8.3 未来优化方向

为 host adapter 与 KMP 模型建立契约一致性测试，在 CI 中自动对比两条链路的 JSON 形状。
在保持 JSON 契约稳定的前提下增加窗口化数据和增量刷新。
为 OpenHarmony 目标建立独立 CI，自动执行 JVM、Native、HAP 和依赖审计。
扩展 Form Kit 的更多尺寸与交互语义，覆盖 EXTRA_LARGE 卡片。
如果后续发布 OpenHarmony 变体，再为消费者提供明确的 AtomGit 仓库坐标和版本策略。

九、总结

9.1 核心难点回顾

kmp-atomic-service OpenHarmony 适配的难点不是把卡片画出来，而是在平台限制下让 Kotlin/Native 验证链与原子化服务 HAP 保持同一份数据契约和归约语义：

共享模型 → Kotlin/Native → C ABI → C++ N-API → 普通宿主（预留链路）
公共 JSON 契约 → 纯 ArkTS host adapter → 原子化服务 HAP → ArkUI 卡片

每一层都有清晰的输入和输出，出现问题时可以分别检查模型、动态库、符号、HAP 或页面状态。

9.2 封装层次

atomic-service root module
    └── example
        ├── shared       示例门面、路由语义和 JVM 检查
        ├── nativeApp    ohosArm64 动态库、C ABI、内存释放
        └── ohosApp      Stage、Want 入口、ArkUI 卡片、Form Kit 和 HAP

9.3 三条经验

先固定归约语义，再写 UI。 服务状态、动作和刷新先由 AtomicServiceEngine 定义，ArkTS host adapter 再按同一契约实现并接受逐字段校验。
把工具链问题和交互问题分开。 JVM、Native、CMake、Hvigor 和真机分层验证，能迅速定位是依赖、符号、签名还是页面状态问题。
签名工程必须隔离。 开源仓库提交源码和脚本，开发者在 DevEco 中手动完成签名，既满足真机运行，也避免泄露本机密钥。

9.4 适配成果

OpenHarmony 示例具备 ohosArm64 Kotlin/Native 构建链路；
Kotlin 共享层提供三个服务模板、免安装交付、路由分发和七项自检；
Native 层通过四个 C ABI 函数向 ArkTS 提供 JSON 和状态操作；
原子化服务 HAP 使用纯 ArkTS host adapter，遵守 bundleType=atomicService 的交付边界；
ArkUI 页面拥有独立的原子化服务工作台 UI；
真机可以切换模板、执行动作、刷新状态并通过 Want 进入指定路由；
真机系统面板能够识别该元服务，并显示添加至桌面、添加卡片等系统入口；
中文、英文 README、本文、效果图和仓库地址统一使用 AtomGit。

参考文档

人工智能6S服务平台

作为“人工智能6S店”的官方数字引擎，为AI开发者与企业提供一个覆盖软硬件全栈、一站式门户。

更多推荐

编码 Agent 千千万，最懂鸿蒙的来了！刚刚，首个鸿蒙编码大模型发布

人工智能6S服务平台

CANN 异构计算架构详解：连接 AI 框架与昇腾硬件的五层桥梁

人工智能6S服务平台

MDM Kit：EnterpriseAdminExtensionAbility 的企业设备管控模型【鸿蒙心迹】

人工智能6S服务平台

所有评论(0)

查看更多评论

sdp安歌

@m0_60318025

已为社区贡献3条内容

开源鸿蒙平台 KMP/CMP 三方库「原子化服务」适配全流程

sdp安歌

一、背景

1.1 为什么做开源鸿蒙平台 KMP/CMP 适配

1.2 库提供的能力

1.3 实现适配

二、实现路线图

三、逐步实现过程

第 1 阶段：项目初始化

1.1 盘点原库源码和公共 API

1.2 固定工具链和版本矩阵

1.3 创建适配示例目录

第 2 阶段：目标与依赖打通

2.1 加入 ohosArm64 目标

2.2 focused build 的作用

2.3 配置仓库和独立消费工程

2.4 通过构建产物消费共享库

第 3 阶段：状态与序列化

3.1 为什么需要统一 JSON 契约

3.2 AtomicServiceModel 设计

3.3 引擎和三类动作语义

3.4 错误响应和内存限制

第 4 阶段：原生桥接（技术难点）

4.1 问题：Kotlin/Native 对象不能直接交给 ArkTS

4.2 方案对比

4.3 Kotlin/Native 导出函数

4.4 C++ N-API 方法分发

4.5 N-API 生命周期

第 5 阶段：能力封装

5.1 三个服务模板封装

5.2 双宿主架构：原子服务约束下的桥接方案

5.3 ArkTS 页面分区

5.4 Want 入口和 Form Kit

第 6 阶段：示例与验证

6.1 example 工程结构

6.2 原子化服务工程配置

6.3 Native 动态库准备

6.4 构建与安装

四、完整代码对照

4.1 整体架构

4.2 文件清单

4.3 关键 API 对照

4.4 ArkTS 与 TypeScript / Kotlin 的语法差异（本次实际踩到的）

五、关键决策说明

决策 1：把 ohosArm64 加入示例的公共构建约定

决策 2：独立消费者必须通过构建产物消费

决策 3：JSON 作为跨语言数据契约

决策 4：桥接层只开放四个 C ABI 入口

决策 5：页面按照库能力重新设计

决策 6：把库验证、设备验证和交付边界分开

六、测试与验证

6.1 测试环境

6.2 静态检查与单元测试

6.3 原生桥接和 HAP 验证

6.4 功能验证用例

用例 1：默认页面和自检

用例 2：三个模板切换

用例 3：动作归约

用例 4：Want 路由入口

用例 5：Form Kit 桌面卡片

用例 6：刷新语义

6.5 验证结论

七、运行效果

7.1 真机截图

7.2 命令速查

八、遗留问题与改进方向

8.1 踩坑复盘

8.2 已知问题

8.3 未来优化方向

九、总结

9.1 核心难点回顾

9.2 封装层次

9.3 三条经验

9.4 适配成果

参考文档

所有评论(0)

温馨提示：您尚未绑定手机号

sdp安歌

2.1 加入 `ohosArm64` 目标

决策 1：把 `ohosArm64` 加入示例的公共构建约定
