本文记录 Reorderable 重排库接入 OpenHarmony 的完整过程，覆盖工程盘点、ohosArm64 示例架构、Kotlin/Native 动态库、C ABI/N-API 桥接、ArkUI 重排界面、HAP 签名和真机验收。

与“把列表页面重新写一份 ArkTS”不同，本次适配复用 Kotlin 侧的重排状态模型和验收逻辑，让列表、网格、瀑布流、横向容器以及固定项规则经过真实的 Kotlin/Native 产物传给 ArkUI。这样可以验证共享代码确实在 OpenHarmony 设备上运行，而不是只验证一套页面副本。

本项目的核心是 KMP/CMP Reorderable 库，示例 UI 使用 ArkTS Stage 页面和 ArkUI 容器，采用独立的“重排工作台”布局，展示插入式移动、网格交换、锁定项、长按模式、拖动句柄和 Native 自检。

项目地址： AtomGit/oh-tpc/ohos_Reorderable

开发工具： DevEco Studio

一、背景

1.1 为什么做开源鸿蒙平台 KMP/CMP 适配

Reorderable 是一个面向 Jetpack Compose 和 Compose Multiplatform 的重排库。它的核心价值不在某一个列表页面，而在于重排状态、项目索引、固定项判断、列表插入和网格交换规则可以在共享代码中组织，然后交给不同平台的容器和手势层使用。

OpenHarmony 应用不能直接把 JVM 或 Android Compose 产物安装到 ARM64 设备。如果只把页面重新写成 ArkTS，虽然可以画出几个按钮，却无法验证 Kotlin 共享模型是否真的在鸿蒙设备上运行，也容易在插入式移动、网格交换和锁定项处理上出现第二套实现。适配需要解决下面几个问题：

障碍	具体问题
目标缺失	示例工程默认没有 `ohosArm64()`，无法生成 OpenHarmony KLIB 和 ARM64 动态库。
工具链不一致	Kotlin/Native、OpenHarmony LLVM、Native SDK 和 Gradle 插件必须使用匹配版本。
容器实现不同	Compose 的 `LazyColumn`、`LazyRow`、`LazyVerticalGrid` 和瀑布流容器不能直接作为 ArkUI Stage 页面使用。
语言边界不同	ArkTS 不能直接持有 Kotlin 对象，必须经过 C ABI、C++ N-API 和 JSON。
手势模型不同	Compose 的拖动句柄和长按手势需要映射为 ArkUI 的触摸事件，并处理滚动、点击和松手时机。
消费验证不足	根工程编译通过，不代表独立的 `example` 工程能链接动态库和打包 HAP。
交付链路复杂	原生库、CMake、HAP、签名、设备安装和 ARM64 ELF 依赖都需要单独检查。

因此，本次实现把适配边界放在三个地方：Kotlin/Native 目标配置、原生桥接层和 ArkUI 交互层。重排状态和验收规则仍由 Kotlin 维护，ArkTS 负责页面状态、容器切换和触摸反馈。

1.2 库提供的能力

Reorderable 的公共能力包括列表项目重排、网格项目交换、拖动句柄、长按拖动句柄、锁定项处理和多个 Compose 容器适配。本次示例没有把这些规则重新实现成一套独立的 ArkTS 业务模型，而是选择最容易在设备上验证、又能体现容器差异的四类场景：

列表模式：使用插入式移动，项目拖到新位置后，后续项目顺序连续移动。
网格模式：使用交换式移动，两个网格单元交换位置，能够体现 LazyVerticalGrid 的重排语义。
瀑布模式：使用不同高度卡片展示 LazyVerticalStaggeredGrid 的连续重排概念。
横向模式：使用横向容器展示 LazyRow 的拖动句柄和横向移动状态。

页面另外提供固定的“收件箱”项目、UP/DN 单步操作、拖动句柄、长按模式切换、全部重置和 Native 自检。固定项目不会进入重排，其他项目的状态按布局模式分别保存。

项目地址： https://atomgit.com/oh-tpc/ohos_Reorderable

1.3 实现适配

维度	要求
代码复用	项目模型、布局模式、移动规则、锁定项判断和自检逻辑由 Kotlin 共享。
平台目标	为示例模块增加 `ohosArm64`，生成 `libreorderable.so`。
桥接稳定	使用少量 C ABI 函数和 JSON，避免把 Kotlin 对象直接暴露给 ArkTS。
UI 完整	页面要能切换四种容器、拖动句柄、单步移动、切换长按状态、重置并显示自检结果。
可测试	JVM 测试、Native 链接、ArkUI/HAP 构建和真机交互分别验收。
签名安全	仓库只保留未签名工程，证书、profile 和密码由开发者手动配置。
仓库规范	README、文章、效果图和项目地址统一使用 AtomGit。

说明： 本次交付提供源码适配和独立 OpenHarmony 示例，不新增一个替代 Reorderable 公共 API 的 ArkTS 重排库。这样可以保持上游 API 和平台实现边界清晰。

二、实现路线图

第 1 阶段：项目初始化     ── 盘点 Reorderable 模块、公共能力和示例边界
第 2 阶段：目标与依赖打通 ── 加入 ohosArm64、仓库和独立消费工程
第 3 阶段：状态与序列化   ── 建立 BoardItem、BoardMode、移动规则和 JSON 契约
第 4 阶段：原生桥接       ── Kotlin/Native C ABI、C++ N-API 和内存释放
第 5 阶段：能力封装       ── ArkUI 四种容器、触摸拖动、按钮操作和自检页
第 6 阶段：示例与验证     ── HAP 构建、签名、设备安装和真机验收

每个阶段都使用真实产物作为下一阶段输入：shared 先验证重排模型，nativeApp 再把模型链接为 ARM64 动态库，ohosApp 通过 CMake 和 N-API 加载动态库，最后由 DevEco 负责 HAP 打包和签名。

三、逐步实现过程

第 1 阶段：项目初始化

1.1 盘点原库源码和公共 API

根工程保留 Reorderable 原有的多平台模块和 Compose 代码。OpenHarmony 示例放在 example/ 下，避免把 DevEco 工具链、ArkTS 文件和证书配置混入库模块：

reorderable/                  核心重排库模块
reorderable/compose/          Compose Multiplatform 重排实现
demoApp/                      原有 Compose 示例
example/shared/               OpenHarmony 示例共享模型和 JVM 测试
example/nativeApp/            ohosArm64 Kotlin/Native 动态库
example/ohosApp/              DevEco Stage 应用和 ArkUI 页面
scripts/                      构建、签名工程和 HAP 辅助脚本
docs/openharmony/             验收记录和效果图

example 是一个独立的 Gradle 工程。它不会把 DevEco 工程当成 Kotlin 子模块，因此可以分别执行 Gradle 和 Hvigor，也可以将 ohosApp 复制到另一个目录完成手动签名。

1.2 固定工具链和版本矩阵

本次示例使用 Kotlin Multiplatform 2.2.21-1.0.0、Gradle Wrapper、JDK 17 或 21、OpenHarmony API 20 ARM64 Native SDK 和 arm64-v8a HAP ABI。根 Reorderable 模块继续保留原有平台矩阵，OpenHarmony 的 Kotlin/Native 依赖由 example/settings.gradle.kts 中的社区 Maven 仓库解析。

example/ohosApp
      ↓ CMake + N-API
example/nativeApp/libreorderable.so
      ↓ project dependency
example/shared
      ↓ shared Kotlin reorder model
Reorderable move semantics

这里的 shared 不是 ArkUI 页面数据的临时缓存，而是明确的跨平台模型层。它定义 BoardItem、BoardMode、ReorderBoard 和 CheckResult，负责生成四种布局的项目快照；nativeApp 只负责把模型转换成 C ABI 可返回的 JSON，ohosApp 只负责读取 JSON、展示状态和处理触摸输入。

1.3 创建适配示例目录

参考 diff 工程的主要交互是编辑两段文本并比较差异。Reorderable 的核心能力是项目重排，如果沿用文本编辑器布局，会掩盖列表插入、网格交换和拖动句柄能力。因此页面选择了一个独立的重排工作台：顶部是布局切换，中间是操作按钮和说明，底部是可交互项目卡片以及库自检入口。

页面不会复用上一个适配项目的界面。列表、网格、瀑布和横向四种容器使用同一份共享状态，但每种布局的 ArkUI 容器和卡片排列单独实现，确保用户可以直观看到库能力在不同容器中的表现。

第 2 阶段：目标与依赖打通

2.1 加入 `ohosArm64` 目标

共享模块保留 JVM 测试，同时增加 ohosArm64()：

plugins {
  kotlin("multiplatform")
}

kotlin {
  jvm()
  ohosArm64()

  sourceSets {
    commonTest.dependencies {
      implementation(kotlin("test"))
    }
  }
}

JVM 目标让重排规则可以在不连接设备的情况下运行测试，ohosArm64 则让同一份 commonMain 代码进入 Kotlin/Native 动态库。

2.2 focused build 的作用

Native 模块构建一个 shared library，并用 linker map 限制导出的符号：

kotlin {
  ohosArm64 {
    binaries.sharedLib {
      baseName = "reorderable"
      linkerOpts(
        "--entry=0",
        "--version-script=${project.file("src/ohosArm64Main/linker/shared-library.map")}",
      )
      linkerOpts("-lace_napi.z", "-luv", "-lhilog_ndk.z")
    }
  }
}

OpenHarmony 动态库不是直接由 ArkUI 加载的 JavaScript 包，而是通过 CMake 链接到 libentry.so。因此构建时需要同时处理 Kotlin/Native 链接器参数和 OpenHarmony NDK 库。

2.3 配置插件仓库和依赖仓库

example/settings.gradle.kts 配置 OpenHarmony 社区 Maven、Maven Central 和 Gradle Plugin Portal：

pluginManagement {
  repositories {
    maven("https://maven.eazytec-cloud.com/nexus/repository/maven-public/")
    mavenCentral()
    gradlePluginPortal()
  }
}

dependencyResolutionManagement {
  repositories {
    mavenLocal()
    maven("https://maven.eazytec-cloud.com/nexus/repository/maven-public/")
    mavenCentral()
  }
}

示例的 Kotlin 插件版本在 example/build.gradle.kts 中固定：

plugins {
  kotlin("multiplatform") version "2.2.21-1.0.0" apply false
}

group = "sh.calvin.reorderable.example"
version = "3.1.0-ohos.1"

OpenHarmony 示例脚本使用 JDK 17 或 21。执行脚本前先确认：

export JAVA_HOME="/path/to/jdk-21"
java -version

2.4 通过构建产物消费共享库

example/nativeApp 依赖 :shared，并通过 prepareOhos 将 Kotlin/Native 产物复制到 DevEco 工程：

val prepareOhos by tasks.registering(Copy::class) {
  dependsOn("linkDebugSharedOhosArm64")
  from(layout.buildDirectory.dir("bin/ohosArm64/debugShared")) {
    include("libreorderable.so")
    into("libs/arm64-v8a")
  }
  from(layout.buildDirectory.dir("bin/ohosArm64/debugShared")) {
    include("libreorderable_api.h")
    into("src/main/cpp/include")
  }
  into(rootProject.layout.projectDirectory.dir("ohosApp/entry"))
}

动态库和生成头文件属于构建产物，.gitignore 会排除它们。仓库保留复制任务，这样每台开发机都可以从源码重新生成与本机工具链匹配的文件。

第 3 阶段：状态与序列化

3.1 为什么需要统一 JSON 契约

ArkTS、C++ 和 Kotlin/Native 之间不能直接共享 Kotlin 对象。为了让边界稳定，示例使用一个 JSON 响应描述当前布局和项目状态：

ReorderBoard
        ↓ BoardSnapshot
Kotlin/Native JSON encoder
        ↓ UTF-8 buffer
C++ N-API string
        ↓
ArkTS JSON.parse
        ↓
ArkUI layout and interaction state

这样项目顺序、锁定标志、长按开关和移动次数始终在 Kotlin 模型中生成，ArkTS 不需要了解 Kotlin data class 的内部结构，也不会重新计算一套移动规则。JSON 字段可以随着示例能力扩展，而 C ABI 入口仍然保持稳定。

3.2 BoardItem 和 BoardSnapshot 设计

页面需要的不只是项目标题，还需要副标题、锁定状态、布局模式和移动次数：

data class BoardItem(
    val id: Int,
    val title: String,
    val subtitle: String,
    val locked: Boolean,
)

data class BoardSnapshot(
    val mode: String,
    val longPress: Boolean,
    val moves: Int,
    val items: List<BoardItem>,
)

locked 在 Kotlin 中统一判断。ArkTS 只把项目映射到卡片；锁定项目不显示移动按钮，也不会参与拖动。moves 用来验证点击和拖动确实经过共享模型，而不是只改变页面局部状态。

3.3 BoardMode 和四种移动语义

ReorderBoard.move 通过布局模式选择移动规则：

enum class BoardMode(val wireName: String) {
    LIST("list"),
    GRID("grid"),
    STAGGERED("staggered"),
    ROW("row"),
}

fun move(mode: BoardMode, from: Int, to: Int): Boolean {
    if (list[from].locked || list[to].locked) return false
    if (mode == BoardMode.GRID) {
        val item = list[from]
        list[from] = list[to]
        list[to] = item
    } else {
        list.add(to, list.removeAt(from))
    }
    moves++
    return true
}

列表、瀑布和横向模式使用插入式移动，网格模式使用交换式移动。四种布局分别持有一份列表，因此在网格中移动项目不会修改列表模式的顺序。

3.4 错误响应和内存限制

Native 层返回的快照对象包含以下字段：

{
  "mode": "list",
  "longPress": false,
  "moves": 1,
  "items": [
    {
      "id": 0,
      "title": "收件箱",
      "subtitle": "固定分区 · 不参与重排",
      "locked": true
    },
    {
      "id": 2,
      "title": "发布清单",
      "subtitle": "今天 11:00",
      "locked": false
    }
  ]
}

Kotlin/Native 计算异常会在桥接层转换为 ArkTS 可捕获的调用异常。C++ 层创建 ArkTS 字符串后立即调用 ReorderSampleFree，避免 Native 堆内存一直由 JavaScript 持有。模式和索引参数在 N-API 层检查整数类型，避免无效输入直接进入重排模型。

第 4 阶段：原生桥接（技术难点）

4.1 问题：Kotlin/Native 对象不能直接交给 ArkTS

Kotlin/Native 的 ReorderBoard、BoardItem、List 和异常对象属于 Kotlin 运行时对象。ArkTS 通过 N-API 接收到的是 JavaScript 值，C++ 不能把 Kotlin 对象地址直接当成 JavaScript 对象使用。

最终采用三层桥接：

ArkTS
  │ JSON string
  ▼
C++ N-API entry
  │ const char*
  ▼
Kotlin/Native C ABI
  │ shared reorder model
  ▼
UTF-8 JSON + explicit free

4.2 方案对比

方案	优点	缺点	选用
直接导出 Kotlin 对象	代码少	ABI、生命周期和类型不可控	❌
导出基础字段数组	不需要 JSON	字段扩展和错误处理困难	❌
C ABI + JSON	边界清晰、易扩展、易调试	有一次序列化开销	✅
在 ArkTS 重写重排模型	页面调用简单	逻辑重复，结果可能与 Kotlin 不一致	❌

4.3 Kotlin/Native 导出函数

NativeApi.kt 导出六个函数：

@CName("ReorderSampleSnapshot")
fun snapshotNative(mode: Int): CPointer<ByteVar> = ...

@CName("ReorderSampleMove")
fun moveNative(mode: Int, from: Int, to: Int): Int = ...

@CName("ReorderSampleToggleLongPress")
fun toggleLongPressNative(): Int = ...

@CName("ReorderSampleReset")
fun resetNative() { ... }

@CName("ReorderSampleRunChecks")
fun checksNative(): CPointer<ByteVar> = ...

@CName("ReorderSampleFree")
fun freeNative(value: CPointer<ByteVar>?) { ... }

返回值使用 nativeHeap.allocArray<ByteVar> 分配，并以 0 结尾，满足 C 字符串约定。所有返回字符串都必须由 ReorderSampleFree 释放。

4.4 C++ N-API 方法分发

C++ 模块注册五个 ArkTS 方法：

napi_property_descriptor methods[] = {
    {"snapshot", nullptr, Snapshot, nullptr, nullptr, nullptr,
        napi_default, nullptr},
    {"move", nullptr, Move, nullptr, nullptr, nullptr,
        napi_default, nullptr},
    {"toggleLongPress", nullptr, ToggleLongPress, nullptr, nullptr,
        napi_default, nullptr},
    {"reset", nullptr, Reset, nullptr, nullptr, nullptr,
        napi_default, nullptr},
    {"runChecks", nullptr, RunChecks, nullptr, nullptr, nullptr,
        napi_default, nullptr},
};

move 检查参数数量和整数类型；快照和自检方法都遵循“调用 Native → 生成 ArkTS 字符串 → 释放 Native 缓冲区”的顺序。CMake 将 Kotlin/Native 动态库作为 imported library：

add_library(reorderable SHARED IMPORTED)
set_target_properties(reorderable PROPERTIES
    IMPORTED_LOCATION
    "${CMAKE_CURRENT_SOURCE_DIR}/../../../libs/arm64-v8a/libreorderable.so")

add_library(entry SHARED napi_init.cpp)
target_include_directories(entry PRIVATE "${CMAKE_CURRENT_SOURCE_DIR}/include")
target_link_libraries(entry PRIVATE reorderable libace_napi.z.so)

4.5 N-API 生命周期

ArkTS snapshot(mode)
        │
        ▼
ReadInt + argument check
        │
        ▼
ReorderSampleSnapshot(mode)
        │
        ▼
napi_create_string_utf8(...)
        │
        ▼
ReorderSampleFree(nativeBuffer)
        │
        ▼
return JS string

C++ 负责把 Native 缓冲区转换成 ArkTS 字符串，并在返回前释放缓冲区。页面调用者不需要知道 Kotlin/Native 的堆实现，也不会因为切换布局或重复自检而积累 Native 内存。

第 5 阶段：能力封装

5.1 四种重排能力封装

共享层先把 Reorderable 概念封装成四种可验证模型：

模型	页面标题	表现的能力
`LIST`	列表	插入式移动、固定分区、UP/DN 操作
`GRID`	网格	两个网格单元交换、拖动句柄、独立状态
`STAGGERED`	瀑布	不同高度卡片、连续容器排列、重排提示
`ROW`	横向	横向容器、水平拖动句柄、横向状态

模型还提供 longPress 和 moves，让页面可以在不理解 Kotlin 业务代码的情况下展示当前状态和验收结果。

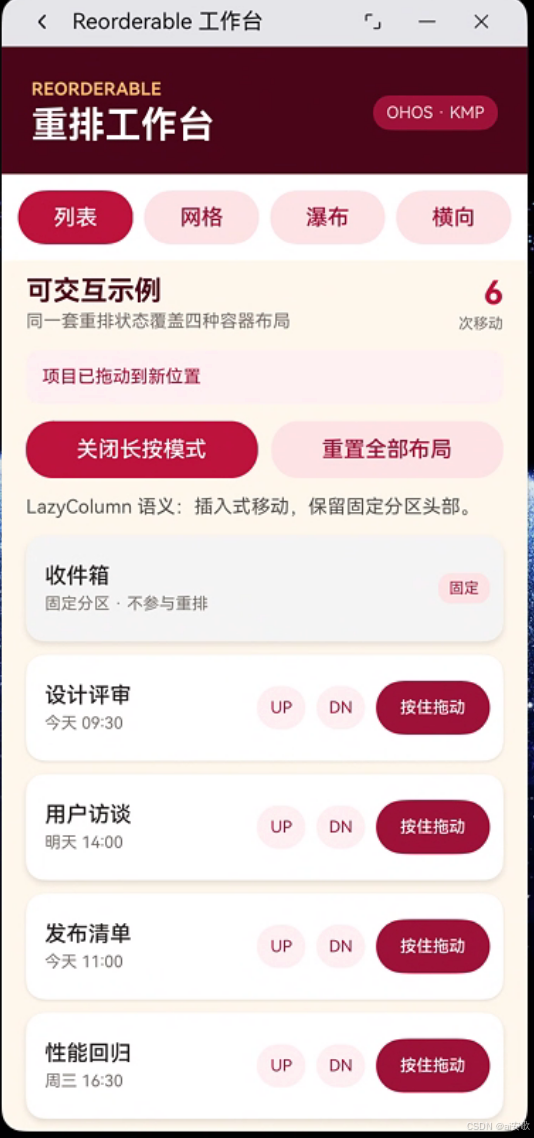

5.2 ArkTS 页面分区

Index.ets 只有一个 Stage 页面，按垂直方向分成：

标题区          REORDERABLE / 重排工作台 / OHOS · KMP
布局选择区      列表 / 网格 / 瀑布 / 横向
状态区          可交互示例、移动次数和当前提示
操作区          长按模式、重置全部布局
内容区          对应 ArkUI 容器和项目卡片
自检入口        查看库自检、重新运行自检

这个布局与参考 diff 工程的双文本编辑器完全不同，更适合展示重排库。列表、网格、瀑布和横向四种布局共用状态区和操作区，但每种容器单独渲染项目卡片。

5.3 ArkTS 状态和触摸状态

页面状态包括当前布局、Native 快照、自检结果和拖动中的触摸状态：

@State private mode: number = 0;
@State private board: BoardSnapshot = EMPTY_BOARD;
@State private checks: CheckResult[] = [];
@State private showChecks: boolean = false;
@State private dragOffset: number = 0;

private draggingIndex: number = -1;
private dragOriginIndex: number = -1;
private dragStartX: number = 0;
private dragStartY: number = 0;

句柄使用 ArkUI onTouch 接收 TouchType.Down、Move、Up 和 Cancel。拖动过程中只更新卡片预览位移，松手时以拖动起点计算目标索引并调用 Native move 一次，避免一段鼠标或触摸轨迹被拆成多次移动。

5.4 页面交互预设

页面提供四个布局按钮、项目卡片按钮和自检按钮：

切换按钮更新 mode，并重新请求当前布局的 snapshot；
UP/DN 调用 move(mode, from, to)，适合精确移动一格；
“拖动”按钮扩大命中区域，支持直接触摸和鼠标拖动；
开启长按模式时，句柄文案变为“按住拖动”，并保留共享层长按状态；
“重置全部布局”清空四种布局的移动记录并恢复初始顺序；
“查看库自检”显示共享层返回的每项 PASS/FAIL 结果。

第 6 阶段：示例与验证

6.1 example 工程结构

example/
├── build.gradle.kts
├── settings.gradle.kts
├── shared/
│   ├── build.gradle.kts
│   └── src/commonMain + src/commonTest/
├── nativeApp/
│   ├── build.gradle.kts
│   └── src/ohosArm64Main/
│       ├── kotlin/.../NativeApi.kt
│       └── linker/shared-library.map
└── ohosApp/
    └── entry/
        ├── src/main/ets/pages/Index.ets
        └── src/main/cpp/napi_init.cpp

三个模块分别承担共享重排模型、Kotlin/Native 动态库和 DevEco Stage 页面职责。

6.2 原生模块注册

entry/src/main/cpp/napi_init.cpp 注册名为 entry 的 N-API 模块：

static napi_module reorderableModule = {
    1, 0, nullptr, Init, "entry", nullptr, {0}
};

extern "C" __attribute__((constructor))
void RegisterReorderableModule() {
    napi_module_register(&reorderableModule);
}

注册的方法与 ArkTS 类型声明一致：

export const snapshot: (mode: number) => string;
export const move: (mode: number, from: number, to: number) => number;
export const toggleLongPress: () => number;
export const reset: () => void;
export const runChecks: () => string;

6.3 Native 动态库准备

先在仓库根目录执行：

export JAVA_HOME="/path/to/jdk-21"
./scripts/build-openharmony.sh

或者只执行示例任务：

(cd example && ./gradlew :shared:jvmTest :nativeApp:prepareOhos)

成功后应存在：

example/ohosApp/entry/libs/arm64-v8a/libreorderable.so
example/ohosApp/entry/src/main/cpp/include/libreorderable_api.h

6.4 构建与安装

仓库提供的工程不会写入个人签名材料。可以复制一份不含构建缓存和证书的 DevEco 工程：

python3 scripts/prepare-signing-project.py "$HOME/reorderable_ohos_signing"

在 DevEco Studio 中手动配置 API 20 ARM64 签名后构建 HAP：

./scripts/build-hap.sh "$HOME/reorderable_ohos_signing"

安装并启动：

hdc list targets
hdc -t <target-id> install -r \
  entry/build/default/outputs/default/entry-default-signed.hap
hdc -t <target-id> shell aa start \
  -a EntryAbility -b sh.calvin.reorderable.demo

最后按四种布局、UP/DN、拖动、长按状态、重置和 5/5 PASS 自检验收页面。

四、完整代码对照

4.1 整体架构

ReorderBoard
    ├─ BoardItem / BoardMode / CheckResult
    ├─ items(mode)
    ├─ move(mode, from, to)
    ├─ toggleLongPress()
    ├─ reset()
    └─ checks()
             ↓ JSON
NativeApi.kt
    ├─ ReorderSampleSnapshot
    ├─ ReorderSampleMove
    ├─ ReorderSampleToggleLongPress
    ├─ ReorderSampleReset
    ├─ ReorderSampleRunChecks
    └─ ReorderSampleFree
             ↓ C ABI
napi_init.cpp
    ├─ snapshot()
    ├─ move()
    ├─ toggleLongPress()
    ├─ reset()
    └─ runChecks()
             ↓ ArkTS
Index.ets
    ├─ JSON.parse
    ├─ renderBoard
    ├─ handleTouch
    ├─ shift / resetBoard
    └─ renderChecks

4.2 文件清单

文件	作用
`example/shared/src/commonMain/.../ReorderBoard.kt`	项目模型、四种布局状态、移动规则和自检。
`example/shared/src/commonTest/.../ReorderBoardTest.kt`	JVM 侧布局移动和锁定项测试。
`example/nativeApp/.../NativeApi.kt`	Kotlin/Native C ABI、JSON 和内存释放。
`example/nativeApp/.../shared-library.map`	限制导出的 Native 符号。
`example/ohosApp/entry/src/main/cpp/napi_init.cpp`	C++ N-API 方法和模块注册。
`example/ohosApp/entry/src/main/cpp/CMakeLists.txt`	imported library 和 N-API 链接。
`example/ohosApp/entry/src/main/ets/pages/Index.ets`	ArkUI 状态、四种布局、触摸和自检页。
`scripts/build-openharmony.sh`	根测试、示例测试和 Native 准备。
`scripts/prepare-signing-project.py`	复制无签名材料的 DevEco 工程。
`scripts/build-hap.sh`	调用 Hvigor 构建 HAP。
`docs/openharmony/images/reorderable-openharmony-workbench.png`	运行效果图。

4.3 关键 API 对照

ReorderSampleSnapshot       → 返回某个布局的项目顺序和状态
ReorderSampleMove           → 执行列表插入或网格交换
ReorderSampleToggleLongPress→ 切换共享层长按状态
ReorderSampleReset          → 恢复四种布局的初始顺序
ReorderSampleRunChecks      → 返回五项共享验收检查
ReorderSampleFree           → 释放 Native 字符串

ArkTS 侧只依赖五个方法，避免把 Native 指针、Kotlin 对象和内存管理细节带入页面逻辑。

4.4 ArkTS 与 TypeScript / Kotlin 的语法差异（本次实际踩到的）

能力	Kotlin/Native	ArkUI
布局类型	生成 `BoardMode`	选择 `Column`、`Grid`、`WaterFlow` 或横向 `Row`
项目顺序	维护 `List<BoardItem>`	使用 `ForEach` 渲染卡片
插入移动	`list.add(to, list.removeAt(from))`	调用 `move` 后重新解析快照
网格交换	交换两个索引位置	网格按钮和拖动松手调用相同 API
固定项	`locked` 字段	隐藏控制按钮并拒绝触摸拖动
触摸输入	不持有 UI 触摸对象	`TouchType.Down/Move/Up/Cancel`
状态刷新	`snapshotJson`	`JSON.parse(snapshot(mode))`

五、关键决策说明

决策 1：把 `ohosArm64` 加入示例的公共构建约定

示例模块加入 ohosArm64()，让同一份共享重排模型进入 Kotlin/Native 动态库。Reorderable 的 Compose 手势和 ArkUI Stage 的触摸生命周期不同，因此让 Kotlin 负责跨平台移动规则，让 ArkUI 负责 OpenHarmony 原生容器和触摸输入，在不改变 Reorderable 公共 API 的情况下验证真实的 KMP/CMP 数据链路。

决策 2：独立消费者必须通过构建产物消费

example/shared、example/nativeApp 和 example/ohosApp 按独立工程组织，先验证共享模型，再准备动态库，最后由 DevEco 打包。这样可以同时覆盖 Gradle 变体、KLIB、CMake、N-API 和 HAP 链路，避免根工程通过但下游无法消费。

决策 3：JSON 作为跨语言数据契约

如果在 ArkTS 中生成项目顺序，Native 层只剩一个空壳，无法证明 Kotlin/Native 代码被设备真正调用。现在由 ReorderBoard 生成项目、锁定标志、移动次数和布局状态，ArkTS 只做 JSON 解析和页面响应。

决策 4：桥接层只开放六个 C ABI 入口

示例页面字段会随交互能力增加而变化，JSON 可以向后兼容新增字段。C ABI 只保留布局索引、项目索引和字符串返回，不需要为每一个 UI 属性扩展 N-API 方法签名。

决策 5：页面按照库能力重新设计

参考 diff 工程的文本编辑交互不适合重排库，工作台把四种容器放在同一个选择区，用户可以在一次运行中对比插入式移动和网格交换，并在卡片上看到固定状态、UP/DN 和拖动句柄。新的页面主题、配色和卡片布局也与上一个示例区分开。

决策 6：把库验证和设备验证分开

移动次数和项目顺序由共享模型统一维护，JVM 测试验证规则，Kotlin/Native 编译验证目标，Hvigor 验证 HAP，真机验证 N-API、ArkUI 容器和触摸操作。证书、profile 和密码属于开发机材料，不应放入 AtomGit；开发者在 DevEco Studio 中手动签名，签名工程与源码工程分离。

六、测试与验证

6.1 测试环境

本次真机验收使用：

项目	值
设备	HUAWEI Mate 60 Pro；同时使用 HarmonyOS 电脑窗口进行交互复现
ABI	ARM64
DevEco	DevEco Studio 6 系列
HAP 包名	`sh.calvin.reorderable.demo`
入口	`EntryAbility`
示例版本	`3.1.0-ohos.1`

6.2 静态检查与单元测试

共享测试覆盖：

(cd example && ./gradlew :shared:jvmTest)

Native 动态库准备任务为：

(cd example && ./gradlew :nativeApp:prepareOhos)

检查点包括四种布局都能移动项目、锁定项目不能移动、网格使用交换语义、长按状态可以切换以及多布局状态相互独立。

6.3 原生桥接和 HAP 验证

DevEco 构建阶段需要确认：

CMake 能找到 libreorderable.so；
Ninja 能生成 libentry.so；
ArkTS 编译可以解析 libentry.so 的类型声明；
HAP 包含 libs/arm64-v8a 下的动态库；
签名由当前开发机的 DevEco 配置完成。

构建命令为：

DEVECO=/Applications/DevEco-Studio.app/Contents
export PATH="$DEVECO/tools/node/bin:$DEVECO/tools/ohpm/bin:$PATH"
export DEVECO_SDK_HOME="$DEVECO/sdk"

cd example/ohosApp
"$DEVECO/tools/hvigor/bin/hvigorw" \
  --mode module \
  -p module=entry@default \
  -p product=default \
  -p buildMode=debug \
  assembleHap --no-daemon

6.4 功能验证用例

用例 1：默认页面和自检

启动应用后，页面显示 REORDERABLE、重排工作台、四个布局按钮和默认列表。页面底部进入库自检后，显示 5/5 PASS，包含列表插入式重排、网格交换式重排、锁定项不可移动、长按句柄状态和多布局状态独立五项结果。

用例 2：四种布局切换

按顺序点击列表、网格、瀑布、横向：

按钮	页面内容	主要验证点
列表	可交互示例	固定分区、插入式移动、UP/DN
网格	两列项目卡片	网格交换、标题和操作区不重叠
瀑布	不同高度卡片	连续排列和独立项目状态
横向	水平卡片列表	横向容器和水平拖动句柄

每次切换都会更新说明文本、容器和当前布局的项目顺序。

用例 3：按钮移动

点击项目上的 UP 或 DN，ArkTS 根据项目 ID 计算当前位置，再调用 move(mode, from, to)。列表、瀑布和横向模式执行插入，网格模式执行交换，移动次数会增加。

用例 4：触摸拖动

按住可移动项目上的“拖动”按钮并移动，卡片会跟随触摸位置产生预览位移；松手后只提交一次移动。列表拖动“设计评审”到下一项后，顺序变为“收件箱、发布清单、设计评审、用户访谈”；网格拖动则交换两个网格单元。

用例 5：长按模式和固定项

点击“开启长按模式”，状态变为“长按模式已开启：按住句柄开始拖动”，句柄文案变为“按住拖动”。固定的“收件箱”不显示移动按钮，触摸和按钮操作都不能改变它的位置。

用例 6：重置和库自检

点击“重置全部布局”，四种布局恢复初始顺序，移动次数归零，长按状态关闭。点击“查看库自检”，确认五项共享检查全部显示 PASS（通过）。

6.5 验证结论

本次验收结果：

shared JVM 验收通过；
nativeApp ARM64 动态库生成成功；
ArkUI/Hvigor HAP 构建成功；
签名 HAP 安装成功并启动 EntryAbility；
四种布局切换成功；
列表插入式移动和网格交换成功；
电脑窗口拖动可以改变顺序，移动次数按一次拖动提交一次；
固定项目保持不可移动；
首页库自检显示 5/5 PASS。

七、运行效果

7.1 获取运行截图

下面是 Reorderable 工作台运行效果图。页面包含标题、四种布局按钮、移动次数、长按模式、重置操作、固定分区、UP/DN 和“按住拖动”句柄。

在这里插入图片描述

7.2 界面文本快照

截图区域	对应实现
`REORDERABLE` / `重排工作台`	ArkUI 页面标题和平台说明。
列表 / 网格 / 瀑布 / 横向	`modeButton()`，切换四种容器。
`可交互示例`	工作台状态卡片。
`6 次移动`	`BoardSnapshot.moves`，反映共享模型移动次数。
`项目已拖动到新位置`	触摸拖动松手后的 ArkTS 状态提示。
`关闭长按模式`	`toggleLongPress()` 返回的共享状态。
`收件箱` / `固定`	`BoardItem.locked` 固定分区。
`UP` / `DN`	单步移动按钮，调用共享 `move`。
`按住拖动`	ArkUI `onTouch` 句柄和长按模式提示。
列表卡片顺序	`snapshot(mode)` 返回的共享项目列表。

其他三种布局

网格：两列卡片和交换式移动，固定项目占据第一个网格位置。
瀑布：不同高度卡片连续排列，体现 LazyVerticalStaggeredGrid 的容器语义。
横向：卡片沿水平方向排列，句柄使用相同的共享状态和触摸逻辑。

7.3 验证命令速查

# 根工程测试和 OpenHarmony 原生库准备
./scripts/build-openharmony.sh

# 单独运行共享测试和 Native 复制任务
(cd example && ./gradlew :shared:jvmTest :nativeApp:prepareOhos)

# 准备不带个人证书的 DevEco 工程
python3 scripts/prepare-signing-project.py "$HOME/reorderable_ohos_signing"

# 在已配置签名的工程中构建 HAP
./scripts/build-hap.sh "$HOME/reorderable_ohos_signing"

# 安装和启动
hdc -t <target-id> install -r entry-default-signed.hap
hdc -t <target-id> shell aa start -a EntryAbility -b sh.calvin.reorderable.demo

八、遗留问题与改进方向

8.1 踩坑复盘

Native 文件必须先复制：如果没有执行 prepareOhos，CMake 的 imported library 路径存在但文件不存在，Ninja 会直接失败。
JDK 版本必须匹配：OpenHarmony 示例脚本使用 JDK 17 或 21，不能用不兼容的 JDK 版本绕过 Kotlin DSL 或 Native 编译器检查。
签名配置不能进源码：本机 DevEco 生成的 profile 可能带有绝对路径和密码，必须使用独立签名工程。
多设备 hdc 需要指定目标：同时连接真机和电脑设备时，安装命令要加 -t，否则 hdc 会提示需要确认设备。
网格和列表的移动语义不同：列表应该插入，网格应该交换，不能在 ArkTS 页面中用一个通用的数组操作替代共享模型规则。
Button 手势会影响拖动：最初只给句柄绑定点击事件，拖动没有响应；随后改用 PanGesture，又遇到 Button 手势吞事件的问题，最终使用句柄 onTouch 接收原始触摸事件。
拖动事件需要一次提交：如果每个 Move 事件都立即调用 Native 移动，一次鼠标轨迹可能连续移动多次，因此现在采用“移动预览、松手提交”的方式。

8.2 已知问题

当前示例使用 ArkUI 容器和原始触摸事件表达核心重排能力，尚未实现完整 Compose Reorderable 的自动滚动、动画和复杂拖动占位效果。
瀑布流和网格的跨行拖动使用示例级目标索引计算，复杂大数据集仍需要结合真实容器布局信息优化。
Native 模型以 JSON 返回，数据量很小时足够直观；大数据集需要进一步评估编码开销和增量更新策略。
HAP 需要开发者在 DevEco Studio 中完成签名，仓库不会提供可直接发布的证书。

8.3 未来优化方向

将列表、网格、瀑布和横向卡片拆成可复用的 ArkUI 组件。
为触摸拖动增加自动滚动、目标占位、拖动阴影和更细致的命中区域。
在保持 JSON 契约稳定的前提下增加窗口化数据和增量刷新。
为 OpenHarmony 目标建立独立 CI，自动执行 JVM、Native、HAP 和依赖审计。
如果后续发布 OpenHarmony 变体，再为消费者提供明确的 AtomGit 仓库坐标和版本策略。

九、总结

9.1 核心难点回顾

Reorderable OpenHarmony 适配的难点不是把按钮画出来，而是让同一份 Kotlin 重排模型真正经过 Kotlin/Native、C ABI 和 N-API 到达设备上的 ArkUI 容器和触摸层：

共享模型 → Kotlin/Native → C ABI → C++ N-API → ArkTS JSON → ArkUI 容器

每一层都有清晰的输入和输出，出现问题时可以分别检查模型、动态库、符号、HAP 或页面状态。

9.2 封装层次

Reorderable root modules
    └── example
        ├── shared       项目模型、移动规则、长按状态和 JVM 检查
        ├── nativeApp    ohosArm64 动态库、C ABI、内存释放
        └── ohosApp      Stage、N-API、ArkUI 容器、触摸和 HAP

9.3 三条经验

先固定移动语义，再写 UI。 列表插入和网格交换由 ReorderBoard 统一定义，ArkTS 不需要猜测 Kotlin 返回值。
把工具链问题和交互问题分开。 JVM、Native、CMake、Hvigor 和真机分层验证，能迅速定位是依赖、符号、签名还是触摸处理问题。
签名工程必须隔离。 开源仓库提交源码和脚本，开发者在 DevEco 中手动完成签名，既满足真机运行，也避免泄露本机密钥。

9.4 适配成果

OpenHarmony 示例具备 ohosArm64 Kotlin/Native 构建链路；
Kotlin 共享层提供四种布局模型、插入/交换规则和五项自检；
Native 层通过六个 C ABI 函数向 ArkTS 提供 JSON 和状态操作；
ArkUI 页面拥有独立的重排工作台 UI；
真机和电脑 HarmonyOS 窗口可以切换布局、单步移动和拖动项目；
拖动采用原始触摸事件，松手只提交一次排序；
中文、英文 README、本文、效果图和仓库地址统一使用 AtomGit；
签名材料、HAP 和原生构建产物不进入源码仓库。

参考文档

人工智能6S服务平台

作为“人工智能6S店”的官方数字引擎，为AI开发者与企业提供一个覆盖软硬件全栈、一站式门户。

更多推荐

DeepSeek V4部署实践：昇腾910B vs H100推理性能对比 —— 大模型国产化推理选型深度测试

人工智能6S服务平台

AI硬件30-3阶段+1清单：普通开发者玩转AI硬件

人工智能6S服务平台

搞懂软件定制开发，才能避开企业数字化的坑

在广州天河某电商工作室，创始人小陈去年花8000元买了个“终身使用”的商城模板，结果三个月后客户激增，系统频繁崩溃，订单数据丢失，最终不得不推倒重来，额外支出15万元重新开发。当前阶段，随着企业线上业务加速扩张，一套真正贴合自身流程的定制化软件，已不再是“锦上添花”，而是“生存刚需”。如果你现在正准备启动数字化项目，不妨先做一次免费需求诊断——毕竟，方向错了，再快的代码也是徒劳。当前阶段，随着微信

人工智能6S服务平台

所有评论(0)

查看更多评论

sdp安歌

@m0_60318025

已为社区贡献1条内容

开源鸿蒙平台kmp鸿蒙三方库ohos_Reorderable适配全流程

sdp安歌

一、背景

1.1 为什么做开源鸿蒙平台 KMP/CMP 适配

1.2 库提供的能力

1.3 实现适配

二、实现路线图

三、逐步实现过程

第 1 阶段：项目初始化

1.1 盘点原库源码和公共 API

1.2 固定工具链和版本矩阵

1.3 创建适配示例目录

第 2 阶段：目标与依赖打通

2.1 加入 ohosArm64 目标

2.2 focused build 的作用

2.3 配置插件仓库和依赖仓库

2.4 通过构建产物消费共享库

第 3 阶段：状态与序列化

3.1 为什么需要统一 JSON 契约

3.2 BoardItem 和 BoardSnapshot 设计

3.3 BoardMode 和四种移动语义

3.4 错误响应和内存限制

第 4 阶段：原生桥接（技术难点）

4.1 问题：Kotlin/Native 对象不能直接交给 ArkTS

4.2 方案对比

4.3 Kotlin/Native 导出函数

4.4 C++ N-API 方法分发

4.5 N-API 生命周期

第 5 阶段：能力封装

5.1 四种重排能力封装

5.2 ArkTS 页面分区

5.3 ArkTS 状态和触摸状态

5.4 页面交互预设

第 6 阶段：示例与验证

6.1 example 工程结构

6.2 原生模块注册

6.3 Native 动态库准备

6.4 构建与安装

四、完整代码对照

4.1 整体架构

4.2 文件清单

4.3 关键 API 对照

4.4 ArkTS 与 TypeScript / Kotlin 的语法差异（本次实际踩到的）

五、关键决策说明

决策 1：把 ohosArm64 加入示例的公共构建约定

决策 2：独立消费者必须通过构建产物消费

决策 3：JSON 作为跨语言数据契约

决策 4：桥接层只开放六个 C ABI 入口

决策 5：页面按照库能力重新设计

决策 6：把库验证和设备验证分开

六、测试与验证

6.1 测试环境

6.2 静态检查与单元测试

6.3 原生桥接和 HAP 验证

6.4 功能验证用例

用例 1：默认页面和自检

用例 2：四种布局切换

用例 3：按钮移动

用例 4：触摸拖动

用例 5：长按模式和固定项

用例 6：重置和库自检

6.5 验证结论

七、运行效果

7.1 获取运行截图

7.2 界面文本快照

其他三种布局

7.3 验证命令速查

八、遗留问题与改进方向

8.1 踩坑复盘

8.2 已知问题

8.3 未来优化方向

九、总结

9.1 核心难点回顾

9.2 封装层次

9.3 三条经验

9.4 适配成果

参考文档

所有评论(0)

温馨提示：您尚未绑定手机号

sdp安歌

2.1 加入 `ohosArm64` 目标

决策 1：把 `ohosArm64` 加入示例的公共构建约定
