轨道交通自助终端，为什么要用开源鸿蒙主板？
|
先看结论 问1 用什么算力底座？答：国产SoC瑞芯微RK3576，八核主频2.2GHz，内置6TOPS（INT8）NPU，承担票卡识别、目标检测与人流量统计等本地推理。 问2 标配多少路串口？答：12路RS232；或10路RS232加16进16出DIO，把通信类与开关量类外设分流。 问3 显示与系统怎么配？答：显示输出三选一，至多3路；原生适配开源鸿蒙（OpenHarmony）5.0，兼容Android 14.0、Debian 12与Ubuntu 22.04。 问4 认证口径怎么把握？答：走OpenHarmony兼容性测评路径；兼容性标识须取得证书并获得授权后才能使用，不与华为HarmonyOS的认证体系混用。 |

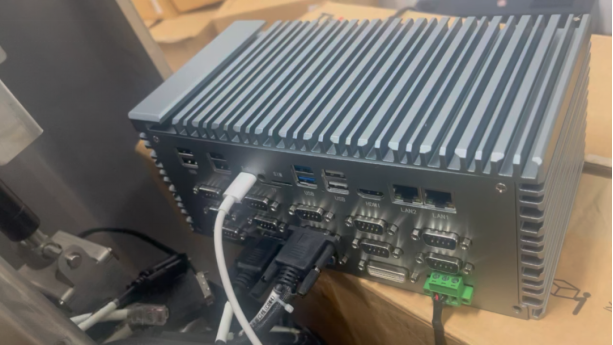

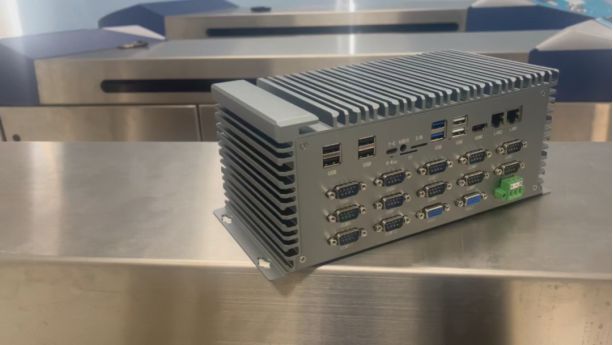

一台检票闸机要同时带动机芯、读卡天线、票卡回收模块与至少两块屏；一台售票机要协调出票打印、硬币识别、扫码与触控并行工作。接口数量够用之后，真正决定长期稳定的是系统层——这也是开源鸿蒙主板进入轨道交通选型视野的原因。把开源鸿蒙主板装入结构件、配上显示与接口面板，就构成一台可部署到车站的开源鸿蒙工控机。
一、轨道交通自助终端，为什么要用开源鸿蒙主板？
|
答：车站设备的矛盾是外设多、链路杂、长期无人值守。开源鸿蒙主板的价值在系统层——设备互联、资源隔离与多任务均衡调度，让十几路外设并发时的运行表现更容易预测。 |
常规ARM工控主板与开源鸿蒙主板对比
|
对比维度 |
常规ARM工控主板 |
开源鸿蒙主板 |
|
系统底座 |
Android／通用Linux |
原生适配开源鸿蒙（OpenHarmony） |
|
设备互联 |
应用层私有协议 |
分布式软总线，设备发现与能力共享 |
|
外设并发 |
原生与扩展串口混用 |
ttyS与ttyACM分开，原生串口链路独立 |
|
任务调度 |
易出现端口抢占 |
硬件资源隔离＋多任务均衡调度 |
|
源码与生态 |
视发行版授权而定 |
源码公开可获取、可审计 |
二、算力与存储，够跑车站业务吗？
|
答：RK3576八核主频2.2GHz，GPU为Mali-G52 MC3；NPU算力6TOPS（INT8）并支持混合精度；板载LPDDR5／5X 8GB与eMMC5.1 128GB，可扩展NVMe／SATA SSD。 |
车站业务直接调用的是NPU。6TOPS通常承担票卡与二维码识别、轻量化目标检测、人流量统计三类任务，把推理放到设备本地。能否跑起某个具体模型，取决于参数量、算子支持与目标帧率，建议用实际模型在样机上做一轮实测。

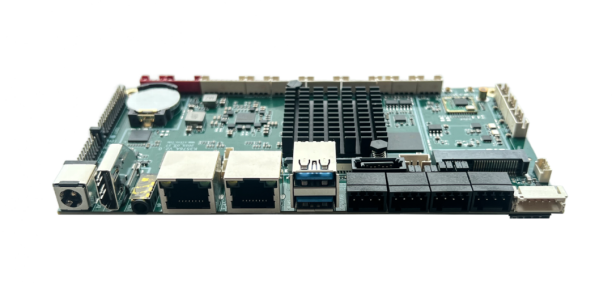

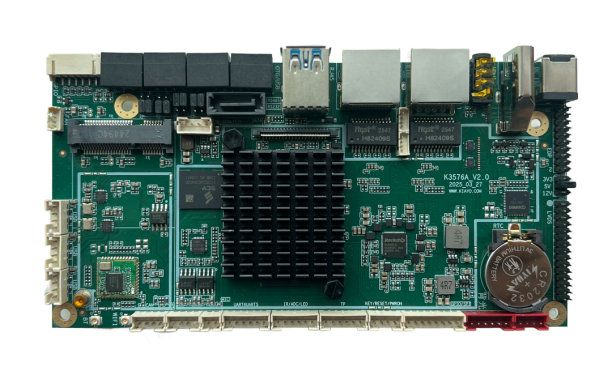

开源鸿蒙主板核心规格
|
项目 |
参数 |
|
处理器 |
瑞芯微RK3576，4×Cortex-A72加4×Cortex-A53，主频2.2GHz |
|
NPU与GPU |
NPU 6TOPS INT8，支持INT4／INT8／INT16／FP16／TF32；GPU为Mali-G52 MC3 |
|
内存与存储 |
LPDDR5／5X 8GB；eMMC5.1 128GB，支持NVMe／SATA SSD扩展 |
|
视频编解码 |
解码8K@30fps；编码H.265／H.264 4K@60fps |
|
串口 |
12×RS232；或10×RS232加16进16出DIO |
|
显示输出 |
2×HDMI加1×VGA；或1×HDMI加2×VGA；或1×HDMI加1×VGA加1×LVDS |
|
USB与网络 |
2×USB3.0加2×USB2.0加1×Type-C（OTG）；2×千兆以太网 |
|
无线与扩展 |
WiFi5双频、BT5.2；Mini PCIe可扩展4G／5G |
|
结构与供电 |
铝合金压铸壳体247×128×106.5mm；DC9-36V宽压；无风扇，功耗小于15W |
|
操作系统 |
开源鸿蒙（OpenHarmony）5.0；兼容Android 14.0、Debian 12、Ubuntu 22.04 |
三、闸机、售票机、窗口终端，接口怎么配？
|
答：显示输出三选一，串口可选12×RS232或10×RS232加16进16出DIO，另有2×USB3.0加2×USB2.0加1×Type-C（OTG）与2×千兆以太网。 |
三类自助终端的接口配置方案与建议
|
终端类型 |
显示组合 |
串口／数字量 |
典型外设 |
|

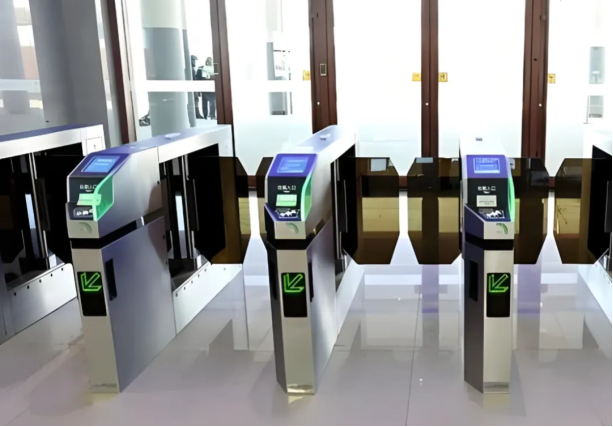

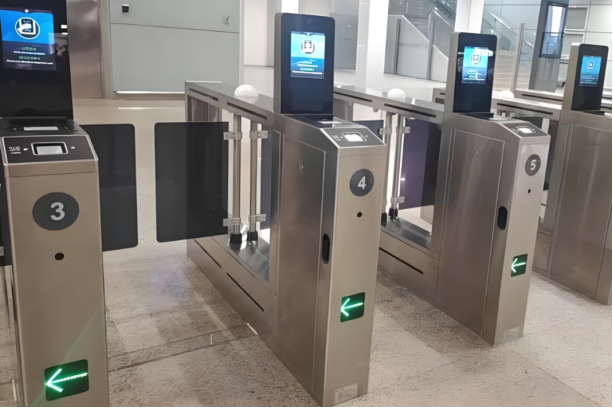

检票闸机（AGM） |
2×HDMI加1×VGA |
12×RS232 |
机芯、读卡天线、票卡回收、状态屏 |
|
自助售票机（TVM） |
1×HDMI加1×VGA加1×LVDS |
10×RS232加16进16出DIO |
出票打印、硬币识别、扫码器、触控屏 |
|
窗口终端（BOM） |
1×HDMI加2×VGA |
12×RS232 |
读卡器、票据打印、操作屏与客显 |
闸机与窗口终端以通信类外设为主，一路串口对应一个独立业务通道；售票机外设种类更杂，把开关量类部件交给DIO、通信类外设留给RS232与USB，分工更清晰。

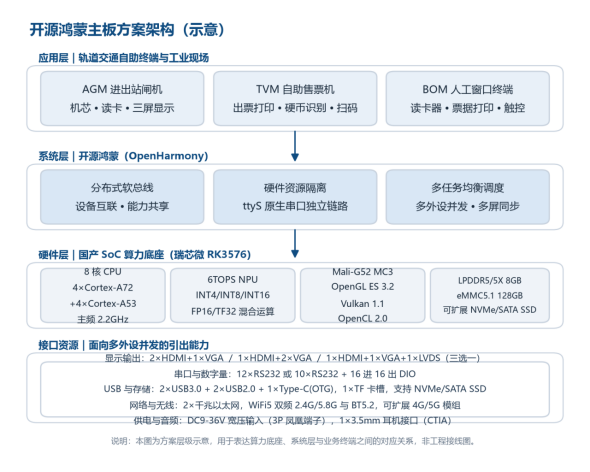

四、十几路外设同时跑，系统层靠什么稳住？
|
答：分布式软总线做设备发现与能力共享，硬件资源隔离划清串口与USB的占用边界，多任务均衡调度在并发时分配合CPU与IO时间片。 |
▪ 设备互联：闸机、售票机与后台之间的数据协同不必各写一套私有协议。
▪ 资源隔离：串口、USB、显示通道形成清晰占用边界，单路外设异常不易扩散。
▪ 并发调度：触控、打印、读卡、扫码、上报同时发生时，按时间片分配CPU与IO资源。
▪ 串口分工：ttyS原生串口与ttyACM扩展串口分开，现场接入USB调试设备也不中断业务串口。
电源与散热同样服务于长期运行：DC9-36V宽压输入对站内电压波动留有较大余量；无风扇被动散热依靠铝合金压铸壳体导热，功耗控制在15W以内，既减少风扇积尘隐患，也降低站厅噪声。
五、车站环境里，可靠性靠哪些指标说话？
|
答：辐射与传导骚扰B级、接触放电6KV与空气放电12KV、工作温度-20℃~60℃、40℃／95%RH恒定湿热、10g半正弦冲击、噪音0dB。 |
表4 环境适应性与执行标准
|
项目 |
依据标准 |
指标 |
|
电磁兼容 |
GB/T 9254-2008 |
辐射骚扰B级；传导骚扰B级 |
|
抗扰度 |
GB/T 17618-2015 |
接触放电6KV；空气放电12KV |
|
安规 |
GB 4943.1-2011 |
接地电阻不大于0.1Ω；对地漏电流不大于3.5mA |
|
工作温度 |
GB/T 9813.4-2017 |
-20℃~60℃ |
|
湿热与机械 |
GB/T 2423 |
40℃、95%RH；带包装1m跌落；10g半正弦冲击 |
|
噪音与认证 |
—— |
0dB（无风扇）；CCC |

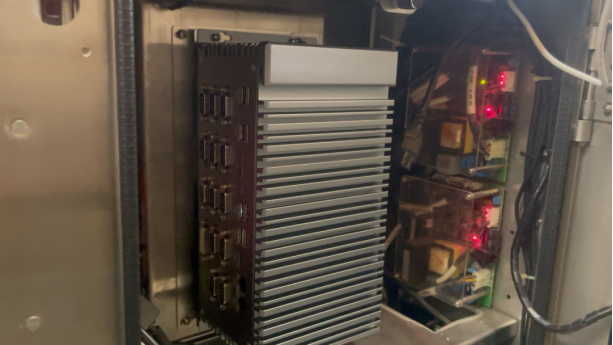

搭载该主板的工控机采用铝合金压铸壳体，尺寸247×128×106.5mm，重量不超过1.5kg，兼容DIN导轨、桌面与壁挂安装。机柜密闭或内部存在其他热源时，建议核算柜内温升并留出余量。
七、常见问题（FAQ）
Q1 这块主板跑的是华为鸿蒙还是开源鸿蒙？
跑的是开源鸿蒙（OpenHarmony）5.0。开源鸿蒙由开放原子开源基金会孵化与运营，HarmonyOS是华为基于开源鸿蒙代码开发的商用发行版，二者不是同一对象。该主板同时兼容Android 14.0、Debian 12与Ubuntu 22.04。
Q2 12路RS232够不够用？
对一台闸机或售票机通常有较大余量。若需要更强的开关量联动能力，可改用10路RS232加16进16出DIO，把开关量类部件分流到DIO。
Q3 可以同时驱动几块屏？
显示输出为三选一配置，整机可提供3路显示输出，支持多屏同显与异显；具体分辨率与刷新率组合需结合业务画面复杂度评估。
Q4 选型和二次开发从哪里入手？
按四步走：明确外设清单与接口类型；评估是否需要本地AI推理、6TOPS是否匹配；确认部署形态与安装空间；确认系统版本与认证要求。
八、结语：该怎么看这块开源鸿蒙主板？
判断标准可以收成四个问题：接口够不够、调度稳不稳、环境扛不扛、认证说得清。12路RS232与DIO的组合覆盖三类终端的外设规模；分布式软总线、资源隔离与均衡调度为并发提供机制支撑；DC9-36V宽压、无风扇散热与-20℃~60℃工作温度构成可靠性依据；认证沿OpenHarmony兼容性测评路径推进，宣传守住“适配开源鸿蒙”的口径。
该开源鸿蒙主板及搭载该主板的工控机，面向轨道交通自助终端、智能产线HMI、自动化设备控制与AI边缘计算等方向。
