树莓派 Zero W 只有 Micro USB 数据口，电脑不在身边时想烧个系统、配好 SSH 和 WiFi，有没有可能只靠一部手机完成？这篇文章记录了我把一个开源烧录器改造成"下载 → 解压 → 注入配置 → 直写 SD 卡"全流程安卓 App 的过程，以及过程中踩过的那些坑。

一、为什么做这个 App

树莓派 Zero W 的典型痛点：没有 HDMI 接口方便接屏幕，没有标准 USB 口，只能靠 SSH/WiFi 远程连接。传统流程是：

1. 用电脑下载官方镜像（ .img.xz ，2.5GB 左右）

2. 解压成 .img

3. 用 rpi-imager / balenaEtcher 写入 SD 卡

4. 手工创建 ssh 空文件、 user-data 、 network-config 配置首启动参数

5. 插卡开机

这套流程每一步都离不开电脑。而现实中很多场景（出差、学生宿舍、临时设备）只有一部手机。于是有了这个项目：把"下载 + 解压 + 配置注入 + 烧录"四步全部搬进安卓 App，插入 OTG 读卡器即可完成一切。

二、核心功能一览

表格

功能说明

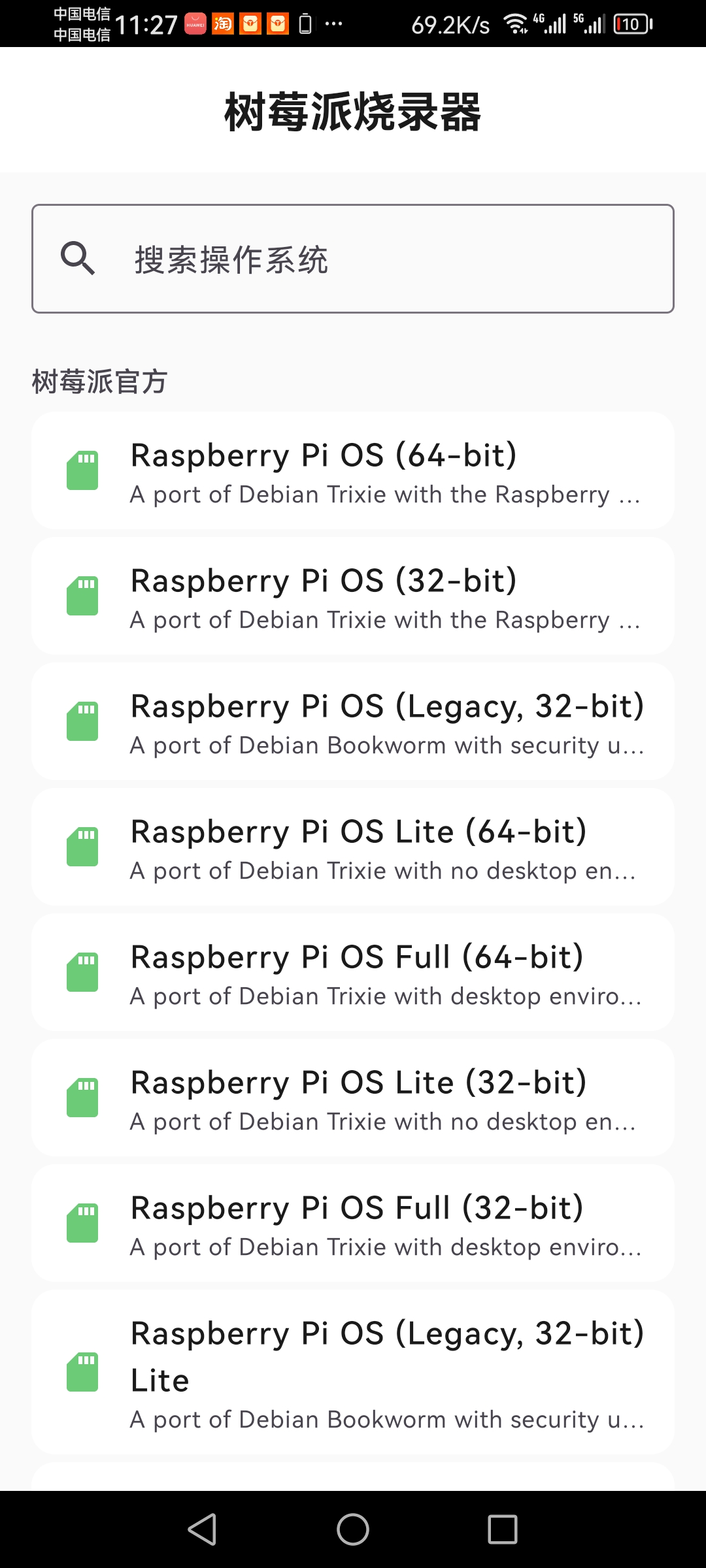

官方镜像源实时拉取树莓派官方 os_list_imagingutility_v4.json ，内置 3 条 32 位 Trixie 兜底条目（Zero W 可用）

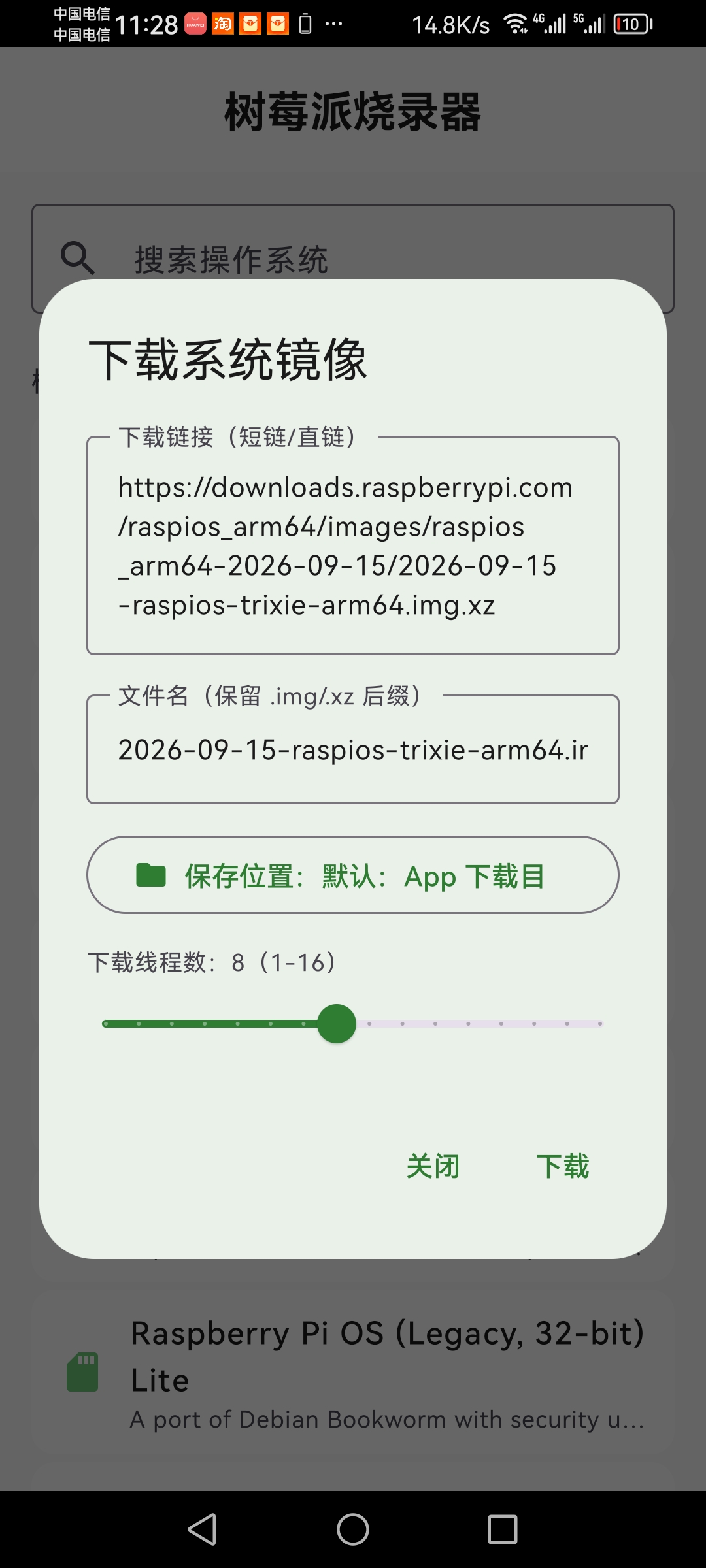

多线程断点下载 16 线程分块下载、断点续传、失败自动降级（Range → HEAD → 流式）

即下即解压 .xz 流式解压成 .img ，按官方 extract_size 精确校验完整性

SSH 配置注入账号密码任意填写（不写死），生成 cloud-init user-data + meta-data + ssh 触发文件

WiFi / 有线配置 WiFi SSID/密码注入 network-config ；有线 USB 网卡走默认 DHCP

烧录前回读验证注入后立即回读 boot 分区校验，失败绝不写盘

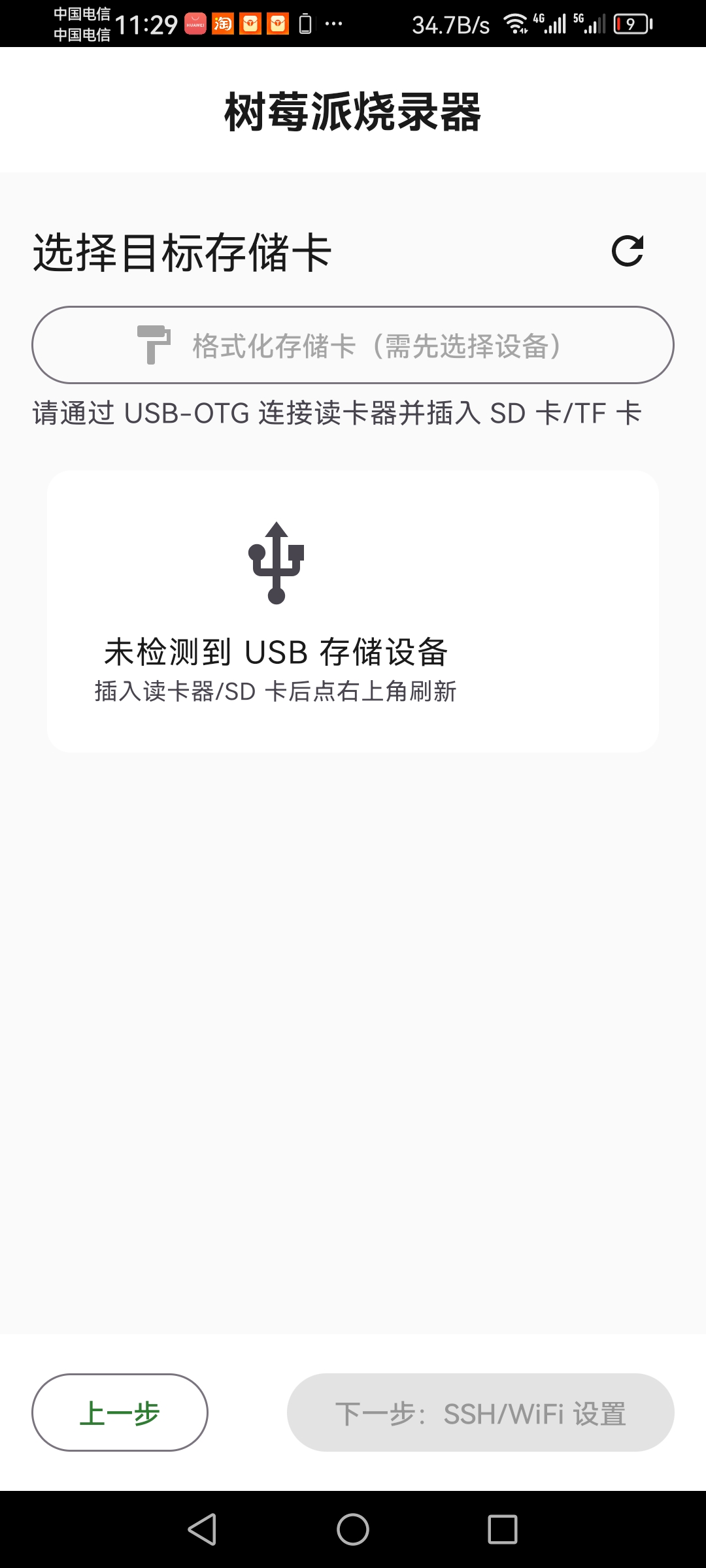

免 root USB 直写基于 libaums + libusb 通信栈，U 盘/SD 卡直写，无需 root

写后全量校验官方 WorkerService 写完后逐块比对，检测坏盘/掉线

断点续烧写入中断后从上次偏移继续，不重头再来

兼容鸿蒙荣耀 X10 / HarmonyOS 3.0 实测可装可跑

三、系统架构

整个工程是**"反向合并"**：官方 EtchDroid 核心一行不改，外面包一层树莓派专属的 UI 与流程编排。

技术栈：Kotlin 1.9.22 · Compose + Material3 · AGP 8.2.2 · minSdk 26 / targetSdk 29 · JDK 17。

targetSdk 29 不是偷懒：荣耀 X10 的鸿蒙 3.0 对应 Android 10（API 29），与系统版本一致最兼容，且该 App 是侧载分发，不受 Google Play 的 targetSdk 33 要求约束。

四、关键流程：下载 → 解压 → 注入 → 烧录

整个流水线是一个状态机，核心顺序严格对齐树莓派官方 rpi-imager：

为什么"先注入再烧录"？

官方 rpi-imager 是边解压边写设备，配置注入发生在写入过程中（临时挂载 boot 分区）。但安卓端没有 root 无法挂载，所以换了个思路：先把 .xz 解压成完整 .img，在文件层面用 FAT32 直写完成注入，验证通过后再交给官方核心整体写入。这样注入的每一字节都经过回读校验，坏配置永远不会落到 SD 卡上。

注入链是纯 JVM 的

Fat32Tool / Sha256Crypt / BootConfigGenerator / ConfigInjector 四个文件零 Android 依赖（只 import java.* / javax.crypto ），这意味着它们可以在 PC 上独立编译跑真实镜像测试——我确实这么干过：

注入后回读 user-data ，密码字段是 $5$... 形式的 SHA-256 crypt 哈希（非明文），用 openssl passwd -5 独立验证一致：

FAT32 直写的关键实现

boot 分区是 FAT32，直写需要手工解析 BPB（BIOS Parameter Block）：

写文件 = 遍历目录项找目标 → 若存在则覆盖（同簇写回，不动目录项）→ 不存在则分配新簇 + 更新 FAT 表（注意 FAT32 有两份 FAT 表要同步写）。删文件 = 把目录项首字节置 0xE5 并释放簇链。

五、免 root USB 直写原理

安卓不能像 PC 那样直接 dd ，靠的是 USB Mass Storage 协议（BOT 传输）。项目采用官方 EtchDroid 同款组合：

- libaums core 0.10.0：实现 SCSI 块设备协议，把 U 盘/SD 卡读卡器识别为块设备，提供 BlockDeviceDriver （read/write 按块操作）

- libusbcommunication 0.3.0：把传输层从系统 bulkTransfer 换成 libusb 原生栈

这里有个重要经验：系统 UsbDeviceConnection.bulkTransfer() 有 5 秒写死超时，树莓派镜像 2.5GB 写入过程中 USB 稍微繁忙就会超时掉线——这正是"拼接版老掉线、原版不掉线"的根因。切到 libusb 通信栈后，超时可控、错误恢复机制完善，同一根线再没掉过。

六、多线程下载引擎的竞态教训

16 线程分块下载带断点续传，过程中踩了三个典型的并发坑，分享给大家：

1. 线程数变化导致断点错位：上次 16 线程下了一半，这次只开 4 线程续传，旧 .partN 分块会和新分块交错，文件损坏。修复： start() 时校验已下载分块数 ≠ 当前分块数 → 清空进度重新下。

2. 取消/重下同名文件的误删：取消任务的后台清理线程，如果按文件名前缀匹配删除分块，可能把"用户立刻重下"的新任务分块删掉。修复：删除只针对本次会话登记的分块列表（加锁保护），不再前缀通配。

3. 主线程网络请求闪退：暂停→继续的恢复逻辑里直接调了网络探测，触发 NetworkOnMainThreadException 。修复：所有引擎启动/恢复都放进后台线程。

七、安装环境与兼容性（鸿蒙 3.0）

这个 App 的真实运行环境是荣耀 X10（TEL-AN10）+ HarmonyOS 3.0.0 + 麒麟 820，属于 arm64-v8a。为了在鸿蒙上顺利侧载安装，两个点很关键：

1. 签名必须 v1+v2+v3 共存

鸿蒙 3.0 安装 APK 时报过"安装包无效或不完整"（错误码 -2）。根因是 AGP 8 在 minSdk ≥ 24 时默认关闭 v1（JAR）签名，而部分系统安装器只认 v1 证书。修复方式：显式开启全部签名方案：

2. native 库不压缩

libaums 的 .so 要保证 extractNativeLibs = true （不压缩打包），否则部分 ROM 上运行期加载失败。

3. 目标 SDK 与系统版本对齐
