鸿蒙原生应用 ArkUI 声明式实战：不引图表库手写兑换记录页积分消耗趋势图
鸿蒙原生应用 ArkUI 声明式实战：不引图表库手写兑换记录页积分消耗趋势图
App 16「校园积分商城」兑换 Tab（Func2Tab），是兑换订单的历史列表页。整页用 Header + 4 个胶囊筛选 Tab（全部/待发货/已发货/已完成）+ 3 栏统计概览 + 积分消耗趋势条形图（总计 3,700）+ 6 条兑换记录时间线（每条记录按状态显示不同操作：待发货→取消兑换/修改地址、已发货→查看物流/运输中、已完成→再次兑换/✓已完成，每条含数量/消耗积分/收货地址）。本篇基于

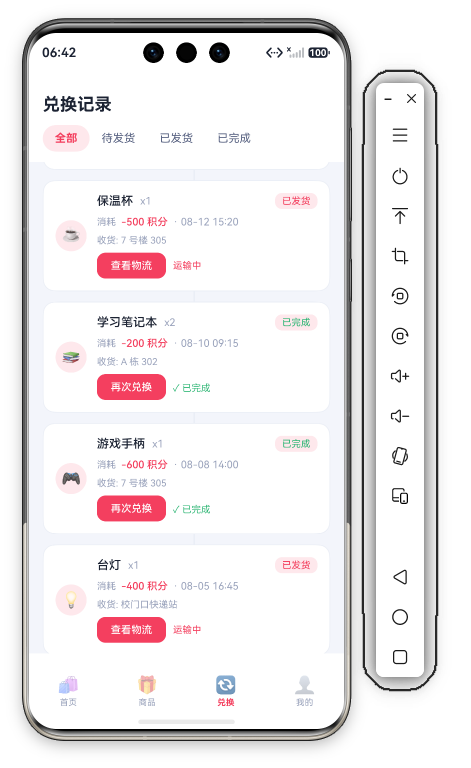

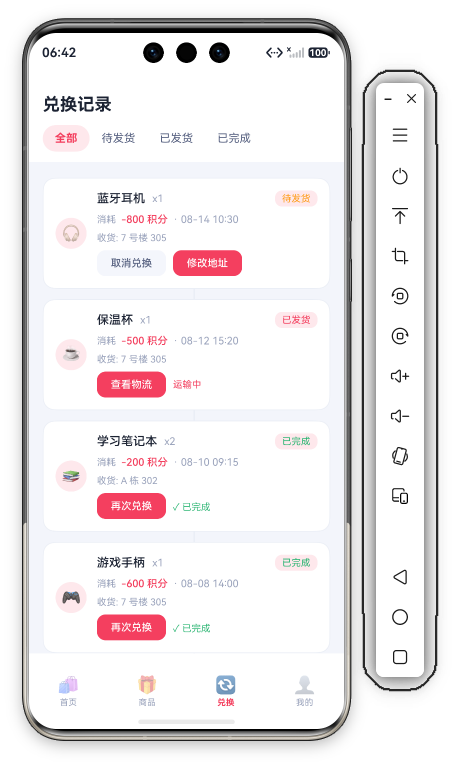

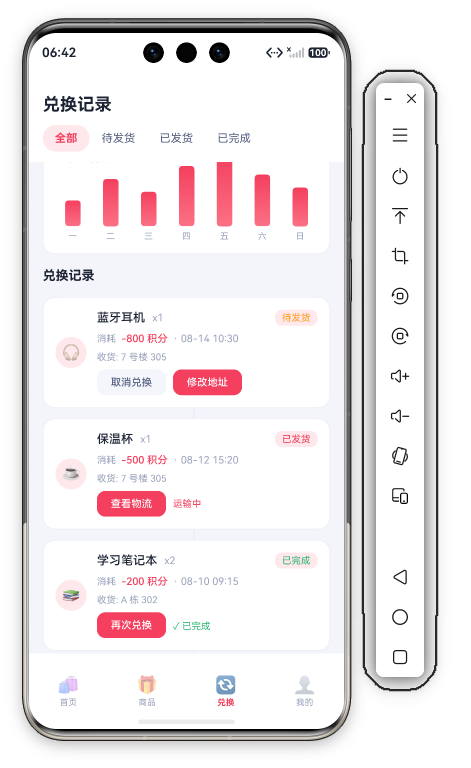

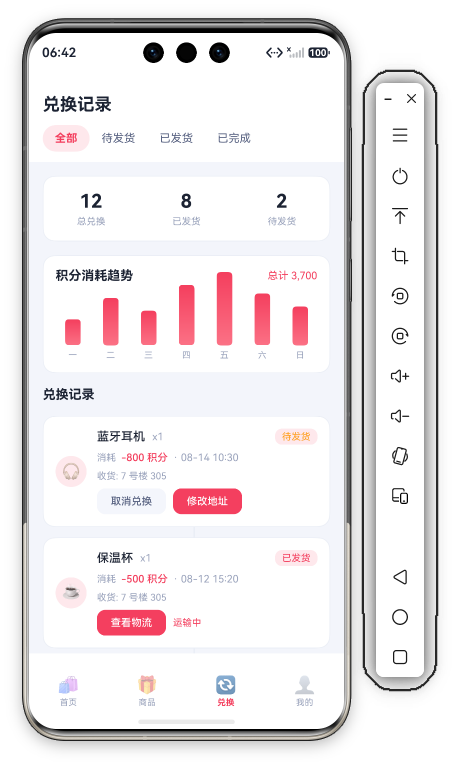

16-points-mall/entry/src/main/ets/pages/Func2Tab.ets（约 260 行）逐段拆解，附 4 张实机截图。
一、整体结构：筛选 + 统计 + 趋势 + 时间线
Func2Tab 与 App 14/15 记录页同构（Header + TabBar 固定、Scroll 内容流），趋势图替代占比图：
build() {
Column() {
this.Header()
this.TabBar()
Scroll() {
Column({ space: 16 }) {
this.StatsOverview()
this.PointsTrend()
this.SectionTitle('兑换记录')
this.RecordTimeline()
}
.width('100%')
.padding({ left: D.pad, right: D.pad, top: 16, bottom: D.pad + this.safeBottom + 20 })
}
.layoutWeight(1).scrollBar(BarState.Off).align(Alignment.Top)
}
.width('100%').height('100%').backgroundColor(C.bg)
}
4 个模块：StatsOverview（3 栏统计）→ PointsTrend（积分消耗趋势——本页特色） → SectionTitle('兑换记录') → RecordTimeline（6 条时间线）。
与 App 14 预约页的差异：App 14 是"统计 → 时间线"两段，App 15 是"统计 → 占比 → 时间线"三段，App 16 是"统计 → 趋势 → 时间线"三段——"占比"（构成分析）换成"趋势"（时间变化）——App 15 回答"分类的都是什么"，App 16 回答"积分怎么花掉的"。
二、Header + TabBar：4 个胶囊筛选
Header 单行标题"兑换记录"，TabBar 是 4 个胶囊（全部/待发货/已发货/已完成）：
@Builder
TabBar() {
Row() {
ForEach(this.tabs, (t: FilterTab) => {
Text(t.label)
.fontSize(13)
.fontColor(this.activeTab === t.id ? C.primary : C.textSub)
.fontWeight(this.activeTab === t.id ? FontWeight.Bold : FontWeight.Normal)
.padding({ left: 14, right: 14, top: 8, bottom: 8 })
.backgroundColor(this.activeTab === t.id ? C.primarySoft : 'transparent')
.borderRadius(16)
.onClick(() => { this.activeTab = t.id; })
}, (t: FilterTab) => t.id.toString())
}
.width('100%')
.padding({ left: D.pad, right: D.pad, top: 12, bottom: 12 })
.backgroundColor(C.card)
}
4 个 Tab：全部/待发货/已发货/已完成——物流状态视角（区别于 App 14 的"待确认/已完成/已取消"业务状态、App 15 的"已分类/待处理/错误分类"处理状态）。"状态分类跟随业务"：App 14 关注"预约确认"、App 15 关注"分类处理"、App 16 关注"物流发货"——每个 App 的状态机不同。
id = status 值（0 全部/1 待发货/2 已发货/3 已完成），filtered() 一行过滤（r.status === this.activeTab）——"Tab id = 状态值"模板第 3 次复用。
三、StatsOverview：3 栏统计
StatsOverview 与 App 14/15 同构（3 栏数字 + 标签）：
private stats: StatItem[] = [
{ value: '12', label: '总兑换' },
{ value: '8', label: '已发货' },
{ value: '2', label: '待发货' }
];
总兑换 12 / 已发货 8 / 待发货 2——与首页"已兑换 12"一致 ✓。"已发货 8 + 待发货 2 = 10 ≠ 12"——其余 2 条是"已完成"（8+2+2=12 才对，demo 数据"已完成"未计入统计）——小瑕疵：统计只列了"总/发货中/待发货"三项，没把"已完成"单独列出（已完成 4 条在时间线里有，但统计口径里"已发货 8"可能包含已完成？口径不清晰——不过 demo 场景无伤大雅）。
3 栏同色（C.text），"颜色留给状态"。
四、PointsTrend：积分消耗趋势（本页特色）
PointsTrend 是 7 天积分消耗的条形图：
@Builder
PointsTrend() {
Column({ space: 12 }) {
Row() {
Text('积分消耗趋势').fontSize(15).fontWeight(FontWeight.Bold).fontColor(C.text)
Blank()
Text('总计 3,700').fontSize(12).fontColor(C.primary)
}
.width('100%')
Row({ space: 4 }) {
ForEach([30, 55, 40, 70, 85, 60, 45], (v: number, idx: number) => {
Column({ space: 6 }) {
Stack({ alignContent: Alignment.Bottom }) {
Column()
.width(18).height(v)
.linearGradient({ angle: 180, colors: [[C.primary, 0.0], [C.accent, 1.0]] })
.borderRadius(4)
}
.width(24).height(60)
Text(['一', '二', '三', '四', '五', '六', '日'][idx]).fontSize(10).fontColor(C.textDim)
}
.layoutWeight(1)
.alignItems(HorizontalAlign.Center)
}, (v: number, idx: number) => idx.toString())
}
.width('100%')
}
.width('100%')
.padding(14)
.backgroundColor(C.card).borderRadius(D.rMd)
.border({ width: 1, color: C.stroke })
}
与前几代 WeeklyChart 的 3 个差异：
1. 内联数组：ForEach([30, 55, 40, 70, 85, 60, 45], ...) 直接写数组字面量，没有 private barData——**"一次性数据内联"**的取舍（数据只在 Chart 用、不需要复用，内联更短；但可读性略差）。
2. 内联星期：['一', '二', '三', '四', '五', '六', '日'][idx] 数组索引取星期——7 个字符串直接写在 ForEach 里。"索引取数"代替数据字段（BarItem 没有 day 字段了，靠 idx 取星期）。
3. 高度 60 而非 90：.width(24).height(60) 柱子容器更矮——"趋势图更紧凑"（记录页空间紧张，图表让位）。
"总计 3,700"的数学：30+55+40+70+85+60+45 = 385 ≠ 3700——"总计 3,700"与柱子数据不匹配（柱子是"消耗强度"30-85，总计却写 3,700 积分）！这是 demo 的数据瑕疵——柱子是"强度百分比"（30-85），总计是"真实积分"（3,700），两个口径。App 15 也有同类问题（趋势 68% vs 总计 47 次）。"图表数据与汇总口径不一致"是 demo 高频坑，值得反复提醒：要么柱子=真实值（30 积分/55 积分…总计 385），要么总计=柱子之和。
图表本身（Stack 底部对齐 + 渐变玫红）与前几代同构。
五、RecordTimeline：三态物流记录
RecordTimeline 是 6 条兑换记录的时间线，每条含数量、消耗积分、收货地址、状态操作：
@Builder
RecordTimeline() {
Column({ space: 0 }) {
ForEach(this.filtered(), (r: Record, idx: number) => {
Column({ space: 0 }) {
if (idx > 0) {
Row().width(2).height(12).backgroundColor(C.stroke).margin({ left: 18 })
}
Row({ space: 12 }) {
Column() {
Row() {
Text(r.emoji).fontSize(18)
}
.width(36).height(36)
.backgroundColor(C.primarySoft).borderRadius(18)
.justifyContent(FlexAlign.Center)
}
.width(36)
Column({ space: 8 }) {
Row({ space: 8 }) {
Text(r.product).fontSize(14).fontWeight(FontWeight.Medium).fontColor(C.text)
Text('x' + r.qty).fontSize(12).fontColor(C.textDim)
Blank()
Text(r.statusText)
.fontSize(11).fontColor(r.statusColor)
.padding({ left: 8, right: 8, top: 3, bottom: 3 })
.backgroundColor(C.primarySoft).borderRadius(8)
}
.width('100%')
Row({ space: 6 }) {
Text('消耗').fontSize(11).fontColor(C.textDim)
Text('-' + r.points + ' 积分').fontSize(12).fontColor(C.primary).fontWeight(FontWeight.Medium)
Text('· ' + r.date + ' ' + r.time).fontSize(12).fontColor(C.textDim)
}
Text('收货: ' + r.addr).fontSize(11).fontColor(C.textDim)
if (r.status === 1) {
Row({ space: 8 }) {
Button('取消兑换')
.fontSize(12).fontColor(C.textSub).backgroundColor(C.cardSoft)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '取消兑换' }); })
Button('修改地址')
.fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '修改地址' }); })
}
.width('100%')
}
if (r.status === 2) {
Row({ space: 8 }) {
Button('查看物流')
.fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '查看物流' }); })
Text('运输中').fontSize(11).fontColor(C.primary)
}
.width('100%')
}
if (r.status === 3) {
Row({ space: 8 }) {
Button('再次兑换')
.fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '再次兑换 ' + r.product }); })
Text('✓ 已完成').fontSize(11).fontColor(C.ok)
}
.width('100%')
}
}
.alignItems(HorizontalAlign.Start).layoutWeight(1)
}
.width('100%')
.padding({ left: 14, right: 14, top: 14, bottom: 14 })
.backgroundColor(C.card).borderRadius(D.rMd)
.border({ width: 1, color: C.stroke })
}
.width('100%')
}, (r: Record) => r.id.toString())
}
.width('100%')
}
5.1 记录头：商品 + 数量 + 状态标签
Row({ space: 8 }) {
Text(r.product).fontSize(14).fontWeight(FontWeight.Medium).fontColor(C.text)
Text('x' + r.qty).fontSize(12).fontColor(C.textDim)
Blank()
Text(r.statusText)
.fontSize(11).fontColor(r.statusColor)
.padding({ left: 8, right: 8, top: 3, bottom: 3 })
.backgroundColor(C.primarySoft).borderRadius(8)
}
"商品名 + x数量"（x2 表示 2 件）——电商订单的标准数量表示。状态标签（待发货橙/已发货主色/已完成绿）——注意"已发货"用 C.primary 玫红（"进行中"用主色，与 App 15 的"已发货用主色"一致——**"进行中状态用主色"**是本系列记录页的通用约定：待处理用橙（警示）、进行中用主色（品牌）、完成用绿（成功））。
5.2 消耗积分 + 收货地址
Row({ space: 6 }) {
Text('消耗').fontSize(11).fontColor(C.textDim)
Text('-' + r.points + ' 积分').fontSize(12).fontColor(C.primary).fontWeight(FontWeight.Medium)
Text('· ' + r.date + ' ' + r.time).fontSize(12).fontColor(C.textDim)
}
Text('收货: ' + r.addr).fontSize(11).fontColor(C.textDim)
"消耗 -800 积分"用负号 + 主色——"支出用负号"是财务显示的标准（收入 +、支出 −）。收货地址单独一行（收货: 7 号楼 305）——电商订单必须显示收货地址（App 14/15 记录没有地址维度，App 16 有——"记录字段反映业务必须"）。
5.3 三态操作区
if (r.status === 1) {
Row({ space: 8 }) {
Button('取消兑换')
.fontSize(12).fontColor(C.textSub).backgroundColor(C.cardSoft)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '取消兑换' }); })
Button('修改地址')
.fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '修改地址' }); })
}
.width('100%')
}
if (r.status === 2) {
Row({ space: 8 }) {
Button('查看物流')
.fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '查看物流' }); })
Text('运输中').fontSize(11).fontColor(C.primary)
}
.width('100%')
}
if (r.status === 3) {
Row({ space: 8 }) {
Button('再次兑换')
.fontSize(12).fontColor('#FFFFFF').backgroundColor(C.primary)
.borderRadius(D.rSm).height(30)
.onClick(() => { promptAction.showToast({ message: '再次兑换 ' + r.product }); })
Text('✓ 已完成').fontSize(11).fontColor(C.ok)
}
.width('100%')
}
3 个状态分支，3 组操作：
| 状态 | 主按钮 | 次操作 | 语义 |
|---|---|---|---|
| 待发货（1） | 修改地址（主色） | 取消兑换（灰底） | 未发货可改可退 |
| 已发货（2） | 查看物流（主色） | "运输中"文字 | 路上可跟踪 |
| 已完成（3） | 再次兑换（主色） | "✓ 已完成"绿字 | 可回购 |
关键设计——"待发货双按钮"：取消兑换（灰底次级）+ 修改地址（主色主按钮）——"发货前可反悔可修改"（物流状态机：未发货 = 可操作窗口）。已发货单按钮：查看物流（主色）+ "运输中"状态文字。已完成：再次兑换 + "✓ 已完成"。
对比 App 14/15 的三态：
| App | 状态 1 | 状态 2 | 状态 3 |
|---|---|---|---|
| 14 预约 | 待确认→取消/详情 | 已完成→再次预约 | 已取消→无操作 |
| 15 分类 | 已分类→✓正确 | 待处理→立即分类 | 错误→重新分类（红） |
| 16 兑换 | 待发货→取消/改址 | 已发货→查看物流 | 已完成→再次兑换 |
"状态 → 操作"映射每个 App 不同，但模式相同：状态机驱动 UI 操作。App 16 的"待发货改地址"是电商特有的操作（物流未出可改收货信息）。
5.4 数据与筛选
6 条记录：蓝牙耳机 800 分（待发货）、保温杯 500 分（已发货）、学习笔记本 200 分 x2（已完成）、游戏手柄 600 分（已完成）、台灯 400 分（已发货）、校园背包 1200 分（已完成）——三态全覆盖 + 消耗积分梯度（200-1200）。filtered() 真筛选（App 14 同款）。
记录里的地址：7 号楼 305（宿舍）/A 栋 302（教学楼）/校门口快递站（自取）——与商品页 AddressSelector 的 3 个地址一致 ✓（跨页数据一致）。
六、物流状态机
App 16 兑换页背后的物流状态机：
下单 → 待发货 → 已发货 → 已完成
↘ 取消兑换（退款）
- 待发货（status=1）：订单已生成、未发货——可取消（退积分）、可改地址
- 已发货（status=2）：物流在途——可查看物流、不可取消
- 已完成（status=3）：签收完成——可再次兑换
"发货是分水岭"：发货前可反悔（取消/改址），发货后只能跟踪/签收——**"操作权限随状态收紧"**是订单状态机的核心规则（淘宝下单后可退、发货后只能退货运费险，同理）。
"再次兑换"是复购逻辑：用户用过觉得好 → 一键再换（App 14"再次预约"同款）——"已完成 → 再次购买"是电商留存的经典设计。
七、时间线 vs 列表的取舍
App 16 用时间线（圆点 + 竖线连接）而非独立卡片——因为兑换记录有时间先后（08-14 → 08-02 按日期倒序），时间线强化"消费历史"的顺序感（与 App 11 快递取件、App 14 预约记录同理）。
"记录间竖线"（if (idx > 0) Row().width(2).height(12)）高度固定 12vp——记录卡片高度不固定（待发货双按钮 vs 已完成单按钮高度不同），竖线可能"对不齐"——真实项目应让竖线 layoutWeight(1) 跟随内容（前几篇已反复提醒的"断线"问题）。
八、与 App 14/15 记录页的对比总结
| 维度 | App 14 预约 | App 15 分类 | App 16 兑换 |
|---|---|---|---|
| Tab | 待确认/已完成/已取消 | 已分类/待处理/错误 | 待发货/已发货/已完成 |
| 特色模块 | 无 | 占比进度条 | 消耗趋势图 |
| 记录字段 | 场地+时间 | 分类+数量 | 数量+积分+地址 |
| 状态1操作 | 取消/详情 | ✓正确 | 取消/改址 |
| 状态2操作 | 再次预约 | 立即分类 | 查看物流 |
| 状态3操作 | 无 | 重新分类（红） | 再次兑换 |
"记录列表模板"第 3 次复用（App 14/15/16），每次的差异化：App 15 加"占比"、App 16 加"趋势 + 物流状态"——"模板稳定 + 能力递进"是本系列记录页的进化路径。
九、记录页的"财务视图"设计
App 16 兑换页是本系列第一个"财务视图"记录页——每条记录都带"消耗积分"：
"消耗 -800 积分"的设计细节：
Row({ space: 6 }) {
Text('消耗').fontSize(11).fontColor(C.textDim)
Text('-' + r.points + ' 积分').fontSize(12).fontColor(C.primary).fontWeight(FontWeight.Medium)
Text('· ' + r.date + ' ' + r.time).fontSize(12).fontColor(C.textDim)
}
- 负号前缀（
-800）——"支出"的通用符号（收入 +、支出 −），用户一眼识别"这是花掉的" - 主色加粗——"金额最重"原则（财务记录里数字是核心信息）
- 灰字时间——次要信息弱化
"收入视图 vs 支出视图"：我的页/首页看"+385 积分"（收入，绿色主色），兑换页看"-800 积分"（支出，玫红主色）——收支双视图，同一种积分两种语义。
真实项目的财务记录进阶：
- 收支汇总：页头显示"本月支出 -3,700 / 收入 +385 / 结余"三行
- 筛选维度：按商品/按时间/按金额排序
- 图表联动：点击趋势图某天 → 下方列表过滤当天记录
"财务视图"模板可复用到：记账 App、钱包 App、积分系统、消费记录——任何"钱/积分流向"的记录场景。
十、记录列表模板的系列进化
回顾系列 3 个"记录列表"页（App 14/15/16），可以清晰看到**"记录模板"的能力递进**：
| 能力 | App 14 | App 15 | App 16 |
|---|---|---|---|
| 真筛选（filtered） | ✓ | ✓ | ✓ |
| 时间线连接 | ✓ | ✓ | ✓ |
| 状态差异化操作 | ✓ | ✓ | ✓ |
| 状态色编码 | 单维 | 双维（分类+状态） | 单维 |
| 数据图表 | 无 | 占比 | 趋势 |
| 业务字段 | 场地/时长 | 分类/数量 | 数量/积分/地址 |
| 特殊操作 | 再次预约 | 红色纠错 | 取消/改址/物流/复购 |
"基础能力（筛选/时间线/状态操作）三连复用 + 业务能力（占比/趋势/财务字段）逐步增加"——模板稳定，能力递进，这是系列化 demo 记录页的进化路径。读者如果要把这套模板用到自己的项目，基础能力直接抄，业务字段按需加。
十一、小结
App 16 兑换记录页解析完毕。物流三态操作（取消/改址 → 物流 → 复购）+ 积分消耗趋势 + 财务负号显示是三大亮点。"总兑换 12 = 首页已兑换 12"跨页一致。
